MANUAL DE UTILIZADOR DWD4810MB DE DIETRICH

Acabou de adquirir um produto De Dietrich. Esta escolha reflete os seus elevados padrões, assim como o seu gosto pela arte de viver francesa

Com mais de 300 anos de história, as nossas criações representam a combinação perfeita de design, autenticidade e tecnologia ao serviço das artes culinárias.

A De Dietrich cultiva uma busca constante pela excelência, mantendo um nível artesanal excepcional na criação de produtos com acabamentos impecáveis. Estes são fabricados com os melhores materiais e acabados de acordo com os mais elevados padrões.

Esperamos que encontre uma grande satisfação na utilização do seu novo produto e aguardamos com expetativa quaisquer sugestões ou questões que possa ter. O Serviço de Apoio ao Cliente da De Dietrich está disponível para responder às suas perguntas e comentários, assegurando que satisfazemos consistentemente as suas necessidades.

É uma honra para nós tornarmo-nos o seu novo parceiro na sua casa e agradecemos a sua confiança.

www.de-dietrich.com

De Dietrich

CRÉATEUR D'ÉMOTIONS DEPUIS 1684

SEGURANÇA E PRECAUÇÕES IMPORTANTES 34

Informações de Segurança 34

INSTALAÇÃO 37

Antes da instalação 37

Instalação 37

Ligação elétrica 37

PROTEÇÃO AMBIENTAL 38

Eliminação da embalagem 38

Eliminação de aparelhos fora de uso 38

Eficiência energética 38

DESCRIÇÃO DO APARELHO 39

Componentes principais....39

Painel de controlo....39

UTILIZAÇÃO 40

Antes da primeira utilização ....40

Definições de utilização....40

Tempos de aquecimento 42

LIMPEZA E MANUTENÇÃO 44

Frente do aparelho e painel de comandos 44

Interior do aquecedor de louça....44

Revestimento anti deslizante....44

O QUE FAZER EM CASO DE FALHA DE FUNCIONAMENTO?......45

SERVIÇO POS-VENDA 46

Intervenções....46

Peças de origem 46

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por lesões ou danos resultantes da instalação e utilização incorretas. Guarde sempre as instruções junto do aparelho para futuras consultas.

Este aparelho cumpre as normas de segurança em vigor. Uma utilização inadequada pode constituir perigo para o utilizador.

Informações de Segurança

Segurança de crianças e pessoas vulneráveis:

ADVERTÊNCIA!

• Risco de asfixia, ferimentos ou incapacidade permanente.
• Este aparelho pode ser utilizado por crianças com 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se forem supervisionadas por um adulto que seja responsável pela sua segurança.

- As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

- Mantenha todos os materiais de embalagem fora do alcance das crianças

ADVERTÊNCIA!

• O aparelho e as peças acessíveis ficam quentes durante o funcionamento. Deve ser tomado cuidado especial para evitar tocar nos elementos dentro do forno. Crianças com menos de 8 anos devem manter-se afastadas, a menos que sejam supervisionadas.
• A limpeza e a manutenção básica não devem ser efetuadas por crianças sem supervisão.

Segurança geral:

• Este aparelho destina-se exclusivamente a utilizações domésticas e não em hotéis, lojas, escritórios e outros ambientes semelhantes.
• O interior do aparelho fica quente durante o funcionamento. Não toque nos elementos de aquecimento do aparelho. Utilize sempre luvas de forno para retirar e colocar

acessórios ou recipientes de ir ao forno.

• Não se sente ou pendure na gaveta. As calhas telescópicas ficam danificadas. A capacidade de carga máxima da gaveta é de 25 kg.
• Não guarde recipientes sintéticos ou objetos de inflamação fácil no interior do aquecedor de louça. Ao ligar o aparelho esses recipientes e objetos podem derreter ou incendiar-se. Perigo de incêndio.
• Não utilize o aparelho como aquecedor de ambiente. As temperaturas elevadas que são atingidas podem incendiar objetos de inflamação fácil que estejam perto do aparelho.

Instalação:

• O sistema elétrico deve estar equipado com um dispositivo de desconexão, com separação de contactos em todos os polos que garanta uma desconexão completa na categoria de sobretensão III.
• Se a ligação elétrica se fizer com ficha, esta deve ficar acessível depois da instalação.
• A instalação deve estar de acordo com os regulamentos vigentes.

- A proteção contra choques elétricos tem que ser garantida através da instalação elétrica.

⚠️ ATENÇÃO:

- O aparelho tem que ser obrigatoriamente ligado à terra.

ATENÇÃO:

- Este aparelho foi concebido para ser encastrado. Para mais informações de instalação, consultar o final deste manual.

Limpeza e Manutenção:

ADVERTÊNCIA:

• Desligue a alimentação elétrica antes de qualquer tipo de limpeza ou manutenção.
• Se não mantiver o aparelho limpo, a superfície poderá deteriorar-se e isso pode afetar negativamente a duração do aparelho e resultar numa situação perigosa.
• Não utilize produtos de limpeza abrasivos ou raspadores metálicos afiados para limpar a porta de vidro porque podem riscar a superfície e partir o vidro.
• Não utilize uma máquina de limpar a vapor para limpar o aparelho.
• Por favor, tenha em atenção as indicações relativas à

limpeza constantes no ponto "Limpeza e Manutenção".

Serviço e Reparação:

ADVERTÊNCIA:

• Desligue a alimentação elétrica antes de qualquer tipo de limpeza ou manutenção.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante,

por um agente de assistência autorizado ou por uma pessoa igualmente qualificada, para evitar perigos. São necessárias ferramentas especiais.

- As reparações e manutenções, especialmente em peças sob tensão, só podem ser efetuadas por técnicos autorizados pelo fabricante.

1 INSTALAÇÃO

ANTES DA INSTALAÇÃO

Verifique que a tensão de alimentação indicada na placa de características corresponde à tensão da sua instalação.

Abra a gaveta e retire todos os acessórios e o material de embalamento.

Atenção!

A superfície frontal do aquecedor de louça pode estar envolvida numa película de proteção. Antes da primeira utilização, retire esta película cuidadosamente.

Certifique-se de que o aquecedor de louça não está danificado. Verifique se a gaveta abre e fecha corretamente. Em caso de danos contacte o Serviço de Assistência Técnica.

Atenção:

A ficha deve ficar facilmente acessível após a instalação do aquecedor de louça.

O aquecedor de louça só pode ser encastrado em combinação com os aparelhos indicados pelo fabricante. Se for montado em combinação com outros aparelhos fica excluído o direito à garantia porque não é possível garantir um funcionamento correto.

INSTALAÇÃO

Para encastrar o aquecedor de louça em combinação com outro aparelho é necessário que exista uma prateleira intermédia fixa, que suporte o peso dos dois aparelhos.

O aparelho que combina com o aquecedor de louça será colocado diretamente sobre o aquecedor de louça sem que seja necessário existir uma prateleira separadora.

Para encastrar o aparelho que combina com o aquecedor de louça siga as indicações mencionadas no respetivo livro de instruções e montagem.

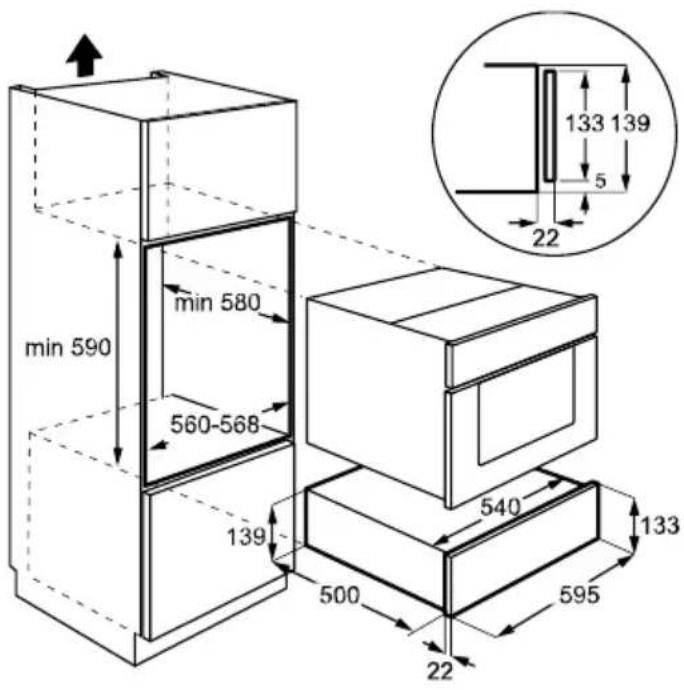

As dimensões relevantes para a instalação são indicadas em mm nas figuras apresentadas abaixo. Proceda do seguinte modo:

1. Coloque o aquecedor de louça sobre a prateleira e deslize-o para o interior do nicho de modo fique centrado e totalmente encostado à frente do móvel
2. Certifique-se de que a carcaça do aquecedor de louça está bem nivelada e assente sobre a prateleira.

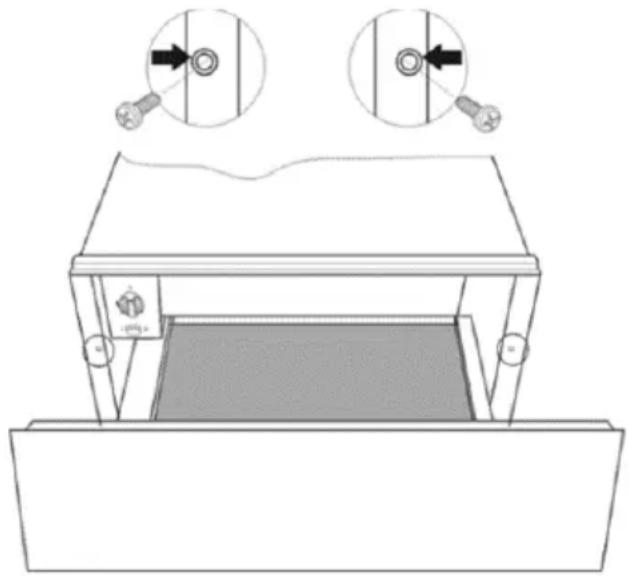

3. Abra a gaveta e fixe o aquecedor de louça aos laterais do móvel utilizando os dois parafusos fornecidos.

O aquecedor de louça está equipado com um cabo de alimentação e ficha para corrente monofásica. Aconselha-se a ligação da ficha a uma tomada que fique facilmente acessível após a instalação.

Em caso de conexão permanente o aquecedor de louça deve ser instalado por um técnico qualificado. Neste caso, a conexão deve ser feita a um circuito com um dispositivo de corte omnipolar com separação mínima de 3 mm entre contactos.

Os dados necessários para a ligação elétrica encontram-se descritos na placa de características do aquecedor de louça e

devem ser compatíveis com os da instalação elétrica.

ATENÇÃO:

O fabricante e os revendedores declinam qualquer responsabilidade por eventuais danos causados a pessoas, animais ou bens no caso de se verificar inobservância destas instruções de instalação

min 590 min 580 560-568 139 500 22 540 595 133 133 139 5 22

2 PROTEÇÃO AMBIENTAL

ELIMINAÇÃO DA EMBALAGEM

A embalagem está assinalada com o Ponto Verde.

Para eliminar todos os materiais de embalamento, como o cartão, esferovite e as películas utilize contentores adequados.

Deste modo é garantida a reutilização dos materiais de embalamento.

ELIMINAÇÃO DE APARELHOS FORA DE

USO

A diretiva Europeia 2012/19/EU referente à gestão de resíduos de aparelhos elétricos e eletrónicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos.

Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos

materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos de forma a recordar a obrigatoriedade de recolha separada.

EFICIÊNCIA ENERGÉTICA

Informações do produto sobre o consumo de energia e o tempo máximo necessário para alcançar o modo de baixa potência aplicável.

Consumo de energia quando o produto está desligado	NA
Consumo de energia em modo de espera com o visor desligado	0,23 W
Tempo necessário para que o aparelho atinja automaticamente o modo de baixa potência aplicável	1 min.

3 DESCRIÇÃO DO APARELHO

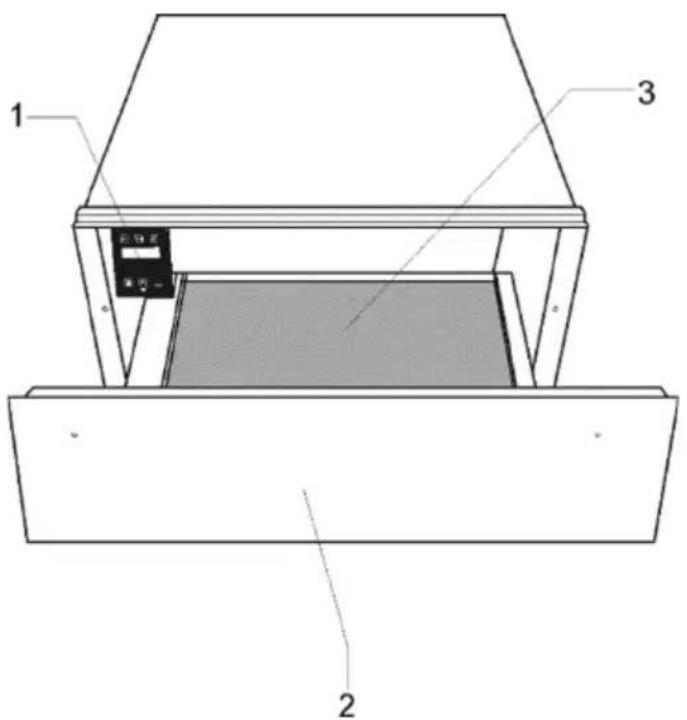

COMPONENTES PRINCIPAIS

1 2 3

1. Painel de controlo
2. Frente
3. Revestimento anti deslizante

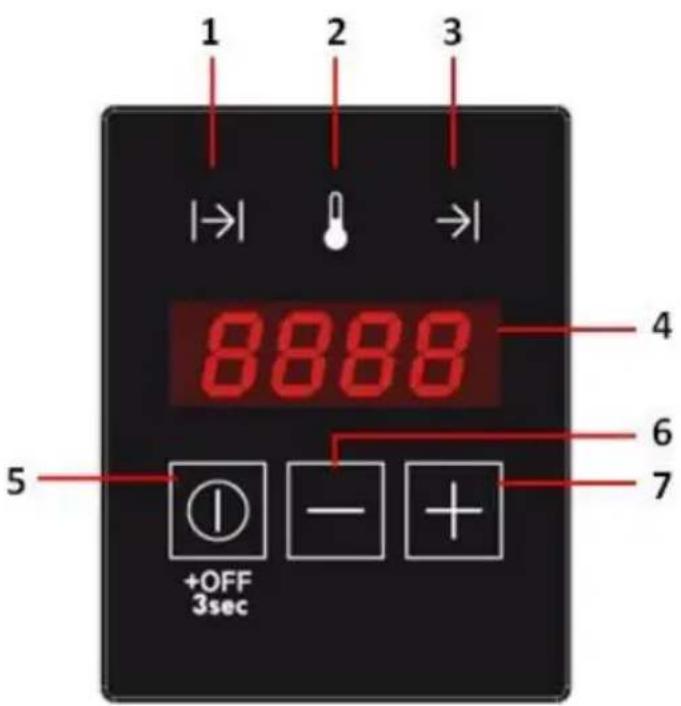

PAINEL DE CONTROLO

1 2 3 |→| 8888 4 6 5 +OFF 3sec - + 7

1. Sinalizador do temporizador
2. Sinalizador de temperatura
3. Sinalizador de início programado
4. Mostrador
5. Função / Tecla ON/OFF
6. Tecla “-” (diminuir)
7. Tecla “+” (aumentar)

4 UTILIZAÇÃO

PRINCÍPIO DE FUNCIONAMENTO

Este aparelho está equipado com um sistema de circulação de ar quente. Um ventilador distribui o calor gerado por uma resistência elétrica pelo interior do aparelho.

O termóstato permite definir e controlar a temperatura desejada para a louça.

Através da circulação de ar quente gerada, a louça aquece rápida e uniformemente.

Tanto a resistência como o ventilador estão protegidos por uma grelha metálica.

A base da gaveta está equipada com um revestimento anti deslizante, que impede a louça de deslizar ao abrir e fechar a gaveta.

Para abrir a gaveta, empurre a parte inferior para a soltar e, de seguida, puxe-a para a abrir completamente.

Para fechar a gaveta, empurre a parte inferior até parar; esta deve bloquear quando chegar ao fim.

ANTES DA PRIMEIRA UTILIZAÇÃO

Antes de utilizar o aparelho pela primeira vez deve limpar o interior e o exterior, seguindo as indicações relativas à limpeza constantes no capítulo “Limpeza e Manutenção”.

Em seguida aqueça o aquecedor de louça durante pelo menos 2 horas. Para isso rode o seletor de temperatura para a posição máxima (consulte o capítulo ‘Selecionar a temperatura’).

Providencie um bom arejamento da cozinha.

As peças do aparelho estão protegidas por um produto especial. Por este motivo, durante o primeiro aquecimento haverá formação de cheiro. Tanto o cheiro como a eventual formação de fumo desaparecem ao fim de pouco tempo e não significam ligação errada ou anomalia no aparelho.

DEFINIÇÕES DE UTILIZAÇÃO

- MODO STAND-BY

Neste modo todo o sistema está desligado e nenhum dos sinalizadores ou o mostrador estão acesos.

• OPERAÇÃO NORMAL

Nesta função o sistema gera calor. O mostrador indica o tempo de funcionamento restante e a temperatura definida alternando a cada 2 segundos.

Os sinalizadores do temporizador e da temperatura acendem alternando cada 2 segundos em coordenação com a informação do mostrador. O indicador de funcionamento fica continuamente aceso até o temporizador chegar a zero.

Para programar a operação normal, proceda da seguinte maneira

1. Prima a tecla “①” uma ou várias vezes até o sinalizador do temporizador começar a piscar.
2. Prima as teclas “+” ou “-” para selecionar o tempo de funcionamento pretendido entre 0h00 e 4h00.
3. Prima a tecla “➀” para validar. O sinalizador de temperatura começa a piscar.
4. Prima as teclas “+” ou “-” para selecionar a temperatura pretendida entre 30 e 80°C.
5. Prima a tecla “①” durante 3 segundos ou espere 5 segundos.
6. O aquecedor de pratos começa a funcionar com os parâmetros definidos.

• INÍCIO PROGRAMADO

Nesta função o mostrador indica, de forma decrescente, o tempo que resta para o início do funcionamento. O indicador de funcionamento pisca e o sinalizador de início programado está iluminado.

Para estabelecer um início programado, proceda da seguinte maneira:

1. Programe os parâmetros de operação normal como descrito nos pontos 1) a 4) da secção anterior
2. Prima a tecla “①” para validar. O sinalizador de início programado começa a piscar.
3. Prima as teclas “+” ou “−” para selecionar o tempo desejado até ao início da operação, entre 0h00 e 9h50.
4. Prima a tecla “①” durante 3 segundos.
5. O aquecedor de pratos entra no modo de início programado.
6. Quando o tempo de espera tiver decorrido, o aquecedor de pratos começa a funcionar com os parâmetros previamente definidos.

- MODO SABBATH

O modo Sabbath anula a função de desligar automaticamente. O modo Sabbath deve ser reiniciado após uma falha de energia.

Configurar o modo Sabbath:

1. Com o aparelho desligado, prima e mantenha premidas as teclas Ⓔ e “+” até que a gaveta de aquecimento se ligue.

2. A palavra «SAB» acenderá no ecrã durante o modo Sabbath. A unidade funcionará continuamente a 80 °C até ser desligada.

3. Prima e mantenha premidas as teclas Ⓐ e “-” para desligar o aparelho.

- CANCELAR A OPERAÇÃO

A programação pode ser cancelada a qualquer momento premindo a tecla ^lo ” durante 3 segundos.

O funcionamento ou o início programado podem ser cancelados (por exemplo, porque um convidado chegou mais cedo ou porque a louça está suficientemente quente) premindo a tecla “durante 3 segundos.

TEMPOS DE AQUECIMENTO

Diversos fatores influenciam o tempo de aquecimento:

• Material e espessura da louça
• Quantidade de carga
- Arrumação da louça
- Temperatura regulada

Assim não é possível fornecer dados exatos relativamente ao tempo de aquecimento.

A título indicativo são fornecidos os seguintes tempos para o Termóstato regulado na temperatura de 60°C e para obter o aquecimento uniforme da louça:

Carga	Tempo (min.)
Louça de servir para 6 pessoas	30 – 35
Louça de servir para 12 pessoas	40 – 45

Com a prática ira determinar e selecionar os valores adequados para a sua louça.

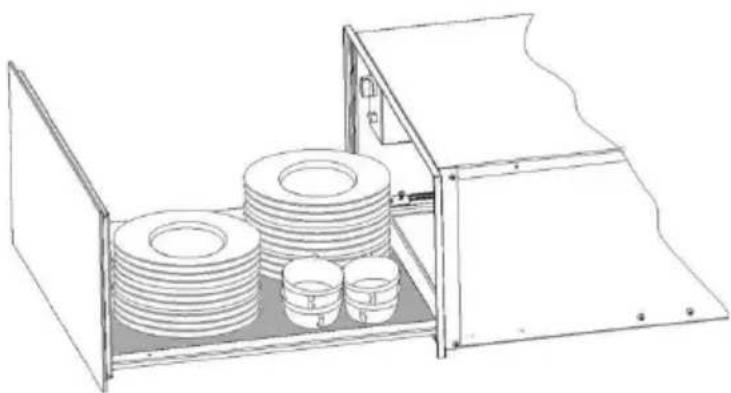

A capacidade de carga depende do tamanho da louça.

Louça para 6 pessoas

6 x 24cm Pratos

6 x 10cm Taças de sopa

1 x 19cm Recipiente

1 x 17cm Recipiente

1 x 32cm Pratos

ou

20 pratos ∅ 28 cm

ou

80 chávenas de expresso

ou

40 chávenas de Cappuccino

...

6 LIMPEZA E MANUTENÇÃO

A limpeza é a única manutenção normalmente requerida.

Atenção!

A limpeza deve ser efetuada com o aquecedor de louça desligado da alimentação elétrica. Retire a ficha da tomada ou desligue o circuito de alimentação do aquecedor de louça.

Não utilize produtos de limpeza agressivos ou abrasivos, esfregões que risquem ou objetos pontiagudos, pois podem aparecer manchas.

Não utilize aparelhos de limpeza a alta pressão ou a jato de vapor.

FRENTE DO APARELHO E PAINEL DE COMANDOS

Basta limpar o aquecedor de louça com um pano húmido. Se estiver muito sujo, adicione algumas gotas de detergente da loiça à água da lavagem.

Depois limpe as superfícies com um pano seco.

Para os aquecedores de louça com frente em aço inoxidável podem ser utilizados produtos especiais para tratamento de superfícies em aço inoxidável. Estes produtos evitam que as superfícies voltem a ficar sujas rapidamente. Aplique uma fina camada do produto sobre toda a superfície com um pano suave.

Nos aquecedores de louça com frente em alumínio use um produto limpa-vidros suave e um pano macio que não liberte fios. Limpe horizontalmente sem exercer pressão sobre a superfície, uma vez que o alumínio é sensível a riscos e cortes.

Limpe regularmente o interior do aquecedor de louça com um pano húmido. Se estiver muito sujo, adicione algumas gotas de detergente da loiça à água da lavagem.

Depois limpe as superfícies com um pano seco.

Evite a entrada de água através dos orifícios de circulação de ar.

Use novamente o aquecedor de louça apenas quando estiver devidamente seco.

REVESTIMENTO ANTI DESLIZANTE

O revestimento anti deslizante pode ser retirado para poder limpar facilmente a gaveta.

O revestimento pode ser lavado manualmente com água quente e umas gotas de detergente da loiça.

No final seque bem. Só deve voltar a colocar o revestimento anti deslizante quando a gaveta estiver devidamente seca.

7 O QUE FAZER EM CASO DE FALHA DE FUNCIONAMENTO?

Atenção!

Qualquer tipo de reparação só pode ser executada por técnicos especializados. Qualquer reparação efetuada por pessoas não autorizadas pelo fabricante é perigosa.

Antes de contactar a Assistência Técnica verifique as questões seguintes:

- A louça não aquece suficientemente?

Verificar se:

• Se o aparelho está ligado.
• Se selecionou a temperatura adequada.
  – Se os orifícios de circulação de ar estão tapados pela louça.
  – Se a louça aqueceu durante um tempo suficiente.

- O tempo de aquecimento depende de vários fatores, como por exemplo:

– Matéria e espessura da louça.
- Quantidade de louça.
- Arrumação e disposição da louça

- A louça não aquece?

Verificar se:

• Está a ouvir um ruído do ventilador.
  Se o ventilador está a funcionar então a resistência estará avariada; se o ventilador não está a funcionar então o ventilador estará avariado.

• Os fusíveis/disjuntores do quadro elétrico fundiram/dispararam.

• A louça aquece demasiadamente?
  O seletor de temperatura esta avariado.

• O interruptor de ligar/desligar não acende?
  O piloto do interruptor está fundido.

8 SERVIÇO PÓS-VENDA

INTERVENÇÕES

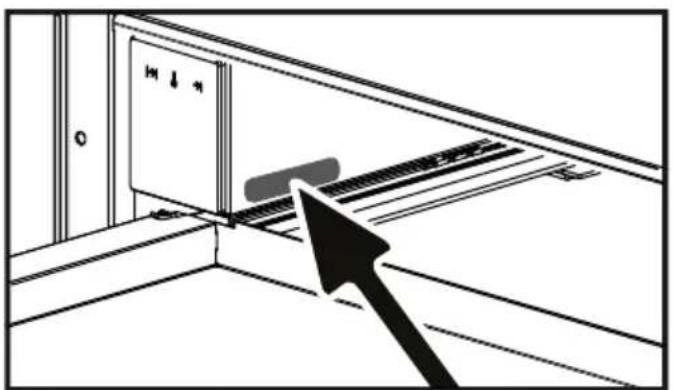

As eventuais intervenções no seu aparelho devem ser efetuadas por um profissional qualificado que trabalhe para a marca. Durante o seu telefonema, indique a referência completa do seu aparelho (modelo, tipo, número de série). Estas informações figuram na placa informativa situada no aparelho.

B : Referência comercial
C : Referência de serviço
H : Número de série

PEÇAS DE ORIGEM

Durante uma intervenção de manutenção, peça a utilização exclusiva de peças sobresselentes certificadas de origem

PRINCIPIO DE FUNCIONAMIENTO

- FUNCIONAMIENTO NORMAL

- PUESTA EN FUNCIONAMIENTO PROGRAMADA

- CANCELAR FUNCIONAMIENTO

PRINCIPIO DI FUNZIONAMENTO

• MODALITÀ STAND-BY

• FUNZIONAMENTO NORMALE
