Tipo de Produto	Refrigerador Embutido
Marca	De Dietrich
Modelo	DRC731JE
Capacidade Líquida Total	310 L
Capacidade Líquida do Refrigerador	270 L
Capacidade Líquida do Congelador	40 L
Classe Energética	A+
Consumo Anual de Energia	260 kWh
Classe Climática	SN-ST (10°C a 38°C)
Nível de Ruído	38 dB(A)
Sistema de Descongelamento	Descongelamento automático (refrigerador), Descongelamento manual (congelador)
Refrigerante	R600a
Controle de Temperatura	Eletrônico com display digital
Iluminação	Luz interna LED
Alarme de Porta	Sim
Prateleiras	3 prateleiras de vidro ajustáveis
Gavetas para Legumes	1 gaveta com controle de umidade
Gavetas do Congelador	2 gavetas
Dimensões (A x L x P)	177.4 x 69.8 x 54.5 cm
Peso	58 kg
Tipo de Instalação	Embutível, pronto para painel de porta
Alimentação Elétrica	220-240 V, 50 Hz
Garantia	2 anos (peças e mão de obra)

Perguntas frequentes - DRC731JE DE DIETRICH

Como ajusto a temperatura no meu refrigerador De Dietrich DRC731JE?

Para ajustar a temperatura, pressione o botão SET repetidamente para percorrer os compartimentos do refrigerador e do congelador. Use os botões + e - para definir a temperatura desejada. As configurações recomendadas são 4°C para o refrigerador e -18°C para o congelador.

O que devo fazer se o aparelho não refrigerar adequadamente?

Verifique se o aparelho está plugado e ligado. Certifique-se de que as configurações de temperatura estejam corretas. Verifique se a porta está completamente fechada e sem obstruções. Limpe as serpentinas do condensador se houver poeira. Se o problema persistir, contate um centro de serviço autorizado.

Com que frequência devo limpar as serpentinas do condensador?

Limpe as serpentinas do condensador pelo menos uma vez por ano. Use um aspirador de pó ou uma escova macia para remover poeira e detritos. Isso ajuda a manter a eficiência energética e o desempenho de refrigeração.

O De Dietrich DRC731JE é adequado para instalação embutida?

Sim, este modelo é projetado para instalação embutida. Requer ventilação adequada e pode ser equipado com um painel de porta personalizado para combinar com seus armários de cozinha. Consulte o manual de instalação para obter dimensões detalhadas e requisitos de espaço.

O que significa o aviso do alarme de porta?

O alarme de porta soa se a porta do refrigerador ou do congelador for deixada aberta por mais de 60 segundos. Feche a porta firmemente para parar o alarme. O alarme ajuda a evitar a perda de ar frio e o desperdício de energia.

Como descongelo o compartimento do congelador?

O compartimento do congelador requer descongelamento manual. Quando o acúmulo de gelo atingir cerca de 5 mm, remova todos os alimentos e desconecte o aparelho. Deixe a porta aberta para o gelo derreter. Limpe a água e seque o compartimento antes de religar.

Posso substituir o painel da porta eu mesmo?

Sim, você pode montar um painel de porta personalizado seguindo as instruções no manual do usuário. O painel não deve exceder o peso e as dimensões especificados. Use o gabarito e o hardware de montagem fornecidos para garantir o alinhamento adequado.

Por que há água no fundo do refrigerador?

Água no fundo pode indicar um dreno de descongelamento entupido. Limpe o orifício de drenagem localizado na parte traseira do refrigerador usando um limpador de cano ou água morna. Verifique também se a bandeja de drenagem está posicionada corretamente.

Como troco a lâmpada interna?

O DRC731JE usa uma luz LED que não pode ser substituída pelo usuário. Se a luz falhar, entre em contato com um técnico de serviço autorizado para substituir o módulo LED.

Qual é o período de garantia deste aparelho?

O De Dietrich DRC731JE vem com garantia padrão de 2 anos cobrindo peças e mão de obra. Opções adicionais de garantia estendida podem estar disponíveis em seu revendedor. Guarde o comprovante de compra para reclamações de serviço.

MANUAL DE UTILIZADOR DRC731JE DE DIETRICH

É muito importante que este manual de utilização acompanhe o aparelho para garantir uma futura utilização correcta. Se o aparelho for vendido ou emprestado a uma outra pessoa, o manual de utilização deve, como acima se faz notar, acompanhá-lo, de maneira que o utilizador possa ser informado do seu funcionamento, das advertências e conselhos. Se este aparelho, munido de fecho magnético, veio substituir um outro que tinha portas com fecho de mola, aconselhamos a inutilizar este fecho, antes do aparelho ser posto definitivamente de lado. Esta precaução procura evitar que crianças, brincando, se possam fechar no aparelho o que seria altamente perigoso.

Essas advertências têm por fim garantir a segurança dos utilizadores. Agradecemos, portanto, que leia o manual atentamente, antes de instalar e utilizar o aparelho.

Segurança

• Este aparelho foi concebido para ser utilizado por adultos. Deve, por isso, pô-lo ao abrigo das crianças não consentindo que dele se sirvam como brinquedo.
• É perigoso modificar ou tentar modificar as características deste aparelho.
• Este aparelho é pesado. Tenha o maior cuidado quando o deslocar
• Não consuma certos produtos, tais como gelados, imediatamente após terem saído do aparelho; a temperatura muito baixa a que se encontram pode provocar queimaduras.
• Este aparelho contém hidrocarbonetos no circuito refrigerante; portanto, a manutenção e a recarga devem ser efectuadas exclusivamente por pessoal autorizado pelo produtor.
• Preste a máxima atenção ao deslocar o aparelho, para não danificar as partes do circuito refrigerante, evitando assim possíveis saídas de fluido.
• O aparelho não deve ser instalado perto de elementos de aquecimento ou fogões de gás.
• Evite a exposição prolongada do aparelho aos raios do sol.
• A parte de trás do aparelho deve receber uma suficiente ventilação e deve ser evitado qualquer dano ao circuito refrigerante.
• Somente para os congeladores (excepto os de encaixe): a melhor colocação é na cave.

Assistência

• Se uma eventual modificação da instalação eléctrica, na casa do utilizador, tiver de ser feita para tornar possível a instalação do aparelho, deve, esta, ser efectuada por pessoal qualificado.
• Este aparelho deve ser assistido por um Centro de Assistência autorizado, sendo apenas aplicadas peças de origem.
• Em caso de avaria, não tente você mesmo, reparar o aparelho. As reparações executadas por pessoas inexperientes, podem causar danos físicos e materiais (aumentando as avarias a serem reparadas).

Faça apelo ao seu Centro de Assistência mais próximo e insista em peças genuínas.

Utilização

• Os frigoríficos e/ou congeladores domésticos destinam-se, unicamente, à conservação e/ou congelação de alimentos.
• Os melhores rendimentos são conseguidos com temperaturas ambiente incluídas entre +18°C e +43°C (Classe T); +18°C e +38°C (Classe ST); +16°C e +32°C (Classe N); +10°C e +32°C (Classe SN); a classe a que pertence o aparelho é indicada na placa de matrícula (posta na cela ao lado do compartimento dos legumes).

Atenção: com temperaturas ambiente não incluídas nas indicadas para a classe climática a que pertence o produto, é preciso cumprir as indicações seguintes: quando a temperatura ambiente descer abaixo do valor mínimo, pode não ser garantida a temperatura de conservação no compartimento congelador; portanto, aconselha-se a consumar rapidamente os alimentos nele contidos.

• Um produto descongelado não deve, em nenhum caso, voltar a ser congelado.
• Siga as indicações do fabricante para a conservação e/ou congelação dos alimentos.
• O revestimento interior do aparelho em composto de pequenos tubos por onde passa o refrigerante. Se estes tubos forem danificados o aparelho ficará irremediavelmente avariado, provocando a perda dos alimentos no seu interior. NÃO UTILIZE OBJECTOS PONTEAGUDOS para raspar o gelo acumulado. Esse gelo pode ser raspado utilizando a espátula. Para eliminar grandes quantidades de gelo acumulado, é aconselhável deixá-lo derreter. Veja as instruções para a descongelação.
• Não coloque no compartimento/congelador a baixa temperatura, garrafas ou latas com bebidas gaseificadas dado que se cria uma pressão elevada no interior da garrafa e/ou lata havendo o perigo de este explodir. Desta explosão resultariam danos graves para o aparelho.

Instalação

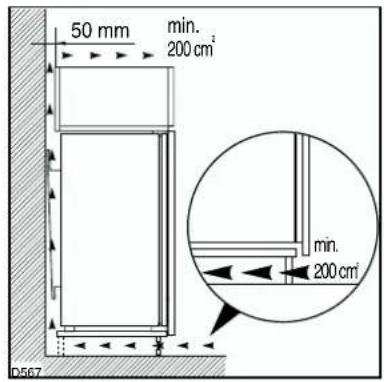

- Durante o normal funcionamento o condensador e o compressor, colocados na parte de trás do aparelho, aquecem sensivelmente. Por razões de segurança a ventilação deve ser como indicado na respectiva Figura.

Atenção: mantenha as aberturas para a ventilação livres de qualquer obstrução.

- O aparelho aquece, sensivelmente, ao nível do con-densador e do compressor. Certifique-se que o ar circula, livremente, à volta do aparelho. Uma ventila-ção insuficiente ocasionaria um mau funcionamen-to, danos para o aparelho e perda dos alimentos no seu interior. Siga as instruções para a correcta instalação do aparelho.

- Assegure-se, quando instalar o aparelho, que este não repousa sobre o cabo de alimentação eléctrica. Importante: se o cabo de alimentação se danificar, deverá ser substituído por um cabo especial ou por um conjunto, disponíveis junto do construtor ou do serviço de assistência técnica.

- Os componentes do aparelho que aquecem devido ao seu funcionamento não devem estar expostos. Sempre que possível as costas do aparelho devem ficar encostadas a uma parede

- Desligue sempre a tomada de corrente antes de proceder à limpeza ou qualquer operação de manutenção do aparelho.

- Ao transportar o aparelho na horizontal, pode acontecer que o óleo contido no compressor escorra para o circuito refrigerante. É portanto aconselhável esperar pelo menos duas horas antes de ligar o aparelho à corrente.

Protecão do ambiente

Este aparelho não contem, no seu circuito refrigerante e nas suas matérias isolantes, gases nocivos à camada de ozono.Mesmo assim este aparelho deve, quando for destruido,receber os cuidados convenientes, de acordo com as disposições em vigor para a protecção do melo ambiente. Os materiais utilizados neste aparelho, marcados com o simbolo são recicláveis.

Indicações relativas à remoção controlada

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico.

Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o

meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto.

Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

ÍNDICES

Advertencias e conselhos importantes ....18

Uso / Limpeza das partes internas - Colocação em funcionamento e regulação da températura ...... Refrigeração dos alimentos ...... 20

Uso / Proteção alimentar .....21

Uso / Painel de controlo - Colocação em serviço e regulação da temperatura do compartimento de ....congelação - Congelação rápida .....22

Uso / Congelação dos alimentos frescos - Conservação dos alimentos congelados - Descongelação ..... Fabricação de cubos de gelo - Massas eutéticas ....23

Uso / Prateleiras amovíveis - Colocação das prateleiras da porta - Recirculação de ar .....24

Conselhos / Conselhos para a refrigeração - Conselhos para a congelação - Conselhos para a conservação dos alimentos congelados .....25

Manutenção / Limpeza periódica - Paragem prolongada - Lâmpara de iluminação .....26

Manutenção / Descongelação - Assistência técnica e peças de substituição - Dados técnicos .....27

Instalação / Colocação - Fixadores para pratelieras - Ligação eléctrica .....28

Instalação / Reversibilidade das portas .....29

Instalação / Instruções para encastrar ....30

USO E FUNCIONAMIENTO

Limpeza das partes internas

Estando o aparelho convenientemente instalado, antes de o utilizar, aconselhamos a sua limpeza cuidadosa com água tépida e sabão neutro para retirar o cheiro característico do “novo”.

Não utilize detergentes ou pós abrasivos, que podem danificar os acabamentos. Enxague e seque cuidadosamente.

Colocação em funcionamento e regulação da temperatura

Encaixar a ficha de ligação à rede na tomada. Girar em sentido horário o botão do termóstato (B), A luz de aviso verde (A) se acende.

A temperatura no interior do refrigerador e do congelador é regulada automaticamente e pode ser aumentada (menos frio) ou ser diminuída (mais frio) rodando o termostato no sentido horário.

A posição correcta, de qualquer modo, deve ser individuada considerando que a temperatura no interior da caixa depende de vários factores, tais como:

• temperatura ambiente;
• quantidade e temperatura dos produtos armazenados;
• abrir a porta muitas vezes ou por longo tempo.

Assim que o termóstatoestiver regulado na posição de frio máximo, com una temperatura ambiente elevada e a caixa do aparelho cheia de provisões, pode acontecer que o compressor funcione em marcha contínua. Nesse caso darse-à formação de gelos no evaporador do compartimento refrigerador. Para evitar este inconveniente coloque o botão numa posição menos fria de maniera a permitir a descongelação automática e, por conseguinte, um menor consumo de energia eléctrica.

Refrigeração dos alimentos

Para obter um melhor rendimento do seu aparelho:

• reparta as provisões de maneira a que o ar possa circular, facilmente, à volta delas;
• não introduza, na caixa, alimentos ainda quentes ou líquidos em evaporação;
• cubra os alimentos, de especial modo se são aromáticos;

PROTEÇÃO ALIMENTAR

Explicação dos sinais da zona frio

O símbolo aqui ao lado indica a localização da zona mais fria no seu refrigerador.

Zona mais fria: inferior ou igual a +4°C

Carnes, aves, peixes, ensacados, pratos prontos, saladas mistas, preparados e doces a base de ovos ou de creme chantili, massas frescas, massas para tortas, pizza/quiche, produtos frescos e queijos a base de leite fresco, verduras prontas para o uso embaladas em sacos de plástico e mais em geral, todos os produtos frescos cuja data de vencimento for associada a uma temperatura de conservação inferior ou igual a +4°C.

Termostato para regular Temperatura correta

O indicador de temperatura permite de controlar o bom funcionamento do seu refrigerador.

O indicador mostra o símbolo "OK" quando a zona mais fria atinge uma temperatura inferior ou igual a 4°C.

Se a temperatura for superior a 4°C, o indicador fica preto. O usuário deve então fazer descer a temperatura do próprio refrigerador regulando o termostato.

ATENÇÃO: A abertura prolongada da porta do refrigerador comporta um aumento da temperatura interna. Para uma medição correta da temperatura, a leitura do indicador deve ser efetuada em 30 segundos.

Painel de controlo

A. Luz de aviso verde

B. botão ligado/desligado del aparado

C. Luz de aviso amarela

D. botão da congelação rápida

O botão (B) é o interruptor de ligado/desligado. A luz de aviso verde (A) acende-se quando a aparelhagem está sob tensão e o aparelho estiver ligado.

Com o botão (B) pode-se escolher a temperatura mais adequada para os alimentos congelados para obter desta maneira uma maior poupança económica.

Quando se activa o botão da congelação rápida (D), o aparelho funciona em continuação. A luz de aviso amarela (C) se acende.

Advertência: se você activa a congelação rápida ou se roda o botão termóstato pode acontecer que o compressor não arranque imediatamente, mas só depois de algum tempo. Isto reentra na normalidade e não indica nenhum defeito.

Colocação em serviço e regulação da temperatura do compartimento de congelação

• Inserir a ficha na tomada da corrente
• Girar em sentido horário o botão do termóstato (B). A luz de aviso verde (A) se acende.
• Pulsar o botão da congelação rápida (D). A luz de aviso amarela (C) se acende.
• Com o botão do termóstato, programa-se a temperatura de - 18°C ou a temperatura mais fria.

A temperatura interna depende dos seguintes factores:

• Temperatura do ambiente;
• Quantidade e temperatura dos alimentos conservados;
• Frequência e tempo de abertura das portas.

congelação rápida

Para obter o congelamento rápido apertar o botão Normal/Super (D). A luz piloto (C) se acenderá. O processo de congelamento rápido acelera o congelamento dos alimentos frescos e, ao mesmo tempo, protege os alimentos já congelados de um aumento indesejado de temperatura.

Se a função não é concluída manualmente, a aparelhagem fará terminar essa função após 52 horas. A luz amarela se apagará.

Esta função pode ser concluída manualmente a qualquer momento apertando de novo o botão. A luz amarela se apagará.

Congelação dos alimentos frescos

O congelador é destinado à congelação de alimentos frescos e à conservação a longo prazo de alimentos congelados.

Para a congelação não é necessário mudar a posição do botão do termóstato relativamente ao normal funcionamento. Contudo, desejando uma congelação mais rápida, rode o botão do termóstato para os números mais altos. Com o botão nesta posição, a temperatura do compartimento refrigerador pode vir a ser inferior a 0°C; se isso acontecer, volte a pôr o botão do termóstato num número inferior.

Conservação dos alimentos congelados

Quando colocar o aparelho em funcionamento, ou depois de uma paragem prolongada, ao repor o aparelho a trabalhar, coloque o termóstato na posição mais fria, durante, pelo menos, duas horas, antes de introduzir os alimentos congelados. Coloque depois o termóstato na posição de funcionamento normal.

Devendo colocar grandes quandidades de alimentos, é possível retirar do aparelho todas as gavetas ou todos os cestos, de maniera a colocar os alimentos directamente sobre os planos de arrefecimento, prestando atenção para não exceder

o limite de carga posto ao lado do compartimento superior (onde for previsto).

Importante

Os alimentos congelados devem ser descongelados antes da sua utilização, no compartimento refrigerador ou à temperatura ambiente conforme o tempo disponível para a operação.

No caso de se tratar de produtos pouco espessos ou divididos, ponha-os directamente, a cozer: nesse caso o tempo de cozedura será mais longo.

Fabricação de cubos de gelo

O seu aparelho está dotado de uma ou mais cuvetes para a formação de cubinhos de gelo. Tais cuvetes devem ser enchidas com água potável e colocadas no especial compartimento. Aconselha-se não usar objectos metálicos para tirar as cuvetes.

Não consuma os cubos de gelo ou os sorvetes logo que os retire do congelador: a temperatura muito baixa a que se encontram pode provocar queimaduras.

Massas eutéticas

O aparelho é dotado de duas massas eutéticas. No caso de falha de corrente as massas eutéticas aumentarão de algumas horas a conservação dos alimentos congelados.

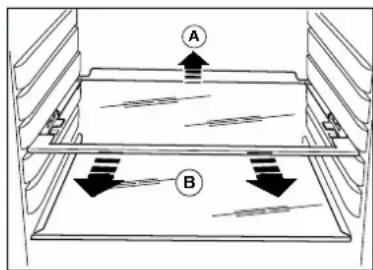

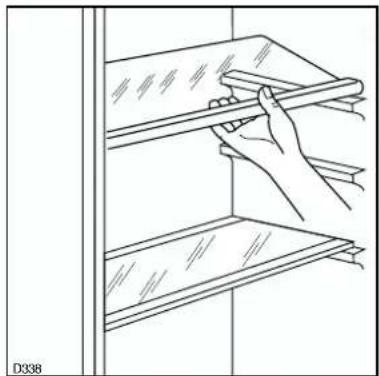

Prateleiras amovíveis

Nas paredes do compartimento há calhas que permitem colocar as prateleiras a diferentes alturas.

Para uma melhor utilização do espaço pode sobreporse as meias prateleiras anteriores às meias prateleiras posteriores.

Colocação das prateleiras da porta

Pode modificar a posição das prateleiras da porta. Para isso proceda da seguinte forma:

Empurre gradualmente a prateleira no sentido que indica a seta até desencaixa-la. Depois monte-a no lugar desejado fazendo a operação inversa.

Recirculação de ar

O compartimento geladeira é dotado de uma ventoinha especial D.A.C. (Dynamic Air Cooling) que é ativada agindo no interruptor «A» (ver fig.1), o sinal luminoso aceso significa que a ventoinha está funcionando.

Aconselha-se o uso da ventoinha (D.A.C.) quando a temperatura ambiente ultrapassa os 25°C.

Este dispositivo permite um arrefecimento rápido dos alimentos e uma uniformidade melhor da temperatura dentro do compartimento.

Aviso

Mesmo com o aparelho desligado, o DAC continua operacional.

Conselhos para a refrigeração

Carne (de qualquer tipo): envolva esses alimentos em sacos plásticos e coloque-as na divisão imediatamente acima das caixas para legumes.

O período de conservação é de 1 a 2 dias, no máximo.

Alimentos cozidos, pratos frios, etc: coloque-os, bem cobertos, numa prateleira qualquer.

Frutas e legumes: nas caixas de legumes depois de lavados.

Bananas, batatas, cebola e alho, se não forem preparados, não se conservam no refrigerador.

Conselhos para a congelação

Para obter as máximas vantagens da congelação, uns conselhos importantes são:

- coloque os alimentos a congelar na parte superior do compartimento congelador, pois esse é o ponto mais frio;

- a quantidade máxima de alimentos que podem ser congelados em 24 horas é indicada na «placa sinalética»;

- o processo de congelação dura 24 horas; nesse período, não introduza novos produtos para congelar;

- congele só alimentos de excelente qualidade, frescos e bem lavados;

- Reparta tudo em pequenos pacotes proporcionados ao consumo familiar, de forma a serem utilizados de uma só vez. Os pacotes de pequenas dimensões permitem obter uma congelação rápida e uniforme;

- as provisões a congelar devem ser fechadas em embalagens impermeáveis de qualidade alimentar. Feche cuidadosamente os pacotes eliminando as bolsas de ar;

- evite introduzir os produtos a congelar em contacto com os já congelados; isto vai evitar o aumento da temperatura destes últimos;

- considere que os alimentos magros conservam-se melhor e durante mais tempo que os gordos e que o sal reduz a duração da congelção.

- não consuma certos produtos, tais como sorvetes por exemplo, logo que os retire do congelador: a temperatura muito baixa a que se encontram pode provocar queimaduras.

- indique, em cada pacote, a data da congelação de forma a poder controlar o tempo de conservação;

- Os simbolos indicam diferentes tipos de produtos congelados.

Os números fornecem, em meses, o tempo de armazenamento para o respectivo tipo de produto congelado. Se o valor válido do tempo de armazenamento indicado é o superior ou o inferior, depende da qualidade do género alimentício e da sua preparação antes do congelamento.

- não coloque garrafas ou latas de bebidas gasosas no congelador, pois podem explodir.

Conselhos para a conservação dos alimentos congelados

Para utilizar do melhor modo o compartimento é necessário:

- Verifique se os produtos congelados foram conservados bem pelo revendedor;

- que o transporte, da compra até à colocação no congelador, seja breve;

- não ultrapasse o período de conservação indicado nas embalagens;

- não abra frequentemente a porta e não a deixe aberta mais do que for necessário.

MANUTENÇÃO

Antes de qualquer intervenção no aparelho, aconselhamos que se desligue a tomada de corrente.

Aviso

Este electrodoméstico contém hidrocarbonetos no sistema de refrigeração; a manutenção e a recarga deve ser, portanto, executada apenas por técnicos autorizados.

Paragem prolongada

No caso de se ausentar por um período prolongado, desligue a tomada de corrente, esvazie, degele e limpe o aparelho.

Mantenha as portas entre-abertas durante toda a não utilização, para facilitar a circulação do ar no interior e evitar a formação de cheiros desagradáveis.

Lâmpada de iluminação

A lâmpada de iluminação do compartimento de refrigeração pode ser alcançada da seguinte maneira:

- desaperte os parafusos de fixação do difusor da luz;

- desengate a parte móvel como indicado na figura.

No caso em que, com a porta aberta, a lâmpada não acender, controle que esteja bem apertada; se o problema permanecer, substitua a lâmpada por outra de igual potência.

A potência está indicada no difusor.

Limpeza periódica

• Lave as paredes e acessórios com água tépida e bicarbonato de soda.
• Enxague e seque cuidadosamente;
• limpe o condensador e o motocompressor com uma escova ou um aspirador.
• Esta operação vai melhorar o funcionamento com conseguinte poupança de energia.

Uma vez que a maior incidência de humidade tem lugar quando se abre a porta, a frequência das fases de descongelação é determinada pelo número de vezes que se abre a porta e pelo tempo que se mantém a porta aberta.

A água de condensação é recolhida na calha de escoamento, situada na parede posterior do frigorífico, é conduzida através do orifício de escoamento para o recipiente de recolha do compressor e é aqui evaporada.

Congelador

O gelo do compartimento congelador elimina-se automáticamente.

Atenção!

Não utilizar aparelhos eléctricos de aquecimento nem outros meios mecânicos ou artificiais auxiliares para acelerar o processo de descongelação, exceptuando os que são recomendados nestas instruções de utilização.

Um aumento de temperatura nos alimentos durante a remoção do gelo pode diminuir o tempo de conservação dos alimentos. Nunca utilize instrumentos pontiagudos para retirar o gelo, pois pode danificar o congelador..

ASSISTÊNCIA TÉCNICA E PEÇAS DE SUBSTITUIÇÃO

Se o aparelho não funcionar verifique:

• Se a ficha está bem introduzida na tomada e se há corrente na rede.
• Se o botão do termóstato está na posição correcta.

No caso de haver vibrações ou ruídos verifique se o aparelho está em contacto com moveis que podem transmitir ou ampliar ruídos e vibrações.

Verifique também se as tubagens do sistema refrigerante não vibram. Se houver restos de água

no interior do frigorífico verifique se o orifício de descarga não está obstruído.

Se depois de todas estas verificações o problema persistir dirija-se ao seu vendedor ou o serviço de assistência mais perto da sua residência.

Para obter uma assistência mais rápida indique os dados da place de identificacão do aparelho que se encontra no interior do electrodoméstico na parede do fundo no lado esquerdo, e também o modelo número de serie e certificado de garantia.

DADOS TÉCNICOS

Os dados técnicos são indicados na placa de matrícula que se encontra no lado esquerdo interno do apareho.

INSTALAÇÃO

Se este aparelho, munido de fecho magnético, veio substituir um outro que tinha portas com fecho de mola, aconselhamos a inutilizar este fecho, antes do aparelho ser posto definitivamente de lado. Esta precaução procura evitar que crianças, brincando, se possam fechar no aparelho o que seria altamente perigoso.

Colocação

Coloque o aparelho longe de qualquer fonte de calor (aquecimento, fogões, ou raios solares demasiado intensos).

Fixadores para prateleiras

O seu aparelho é equipado com fixadores para prateleiras que permitem de bloquear as prateleiras durante o transporte.

Para removê-los executar quanto segue:

levantar a prateleira na parte traseira, empurrá-la no sentido da seta até liberá-la e remover os fixadores.

O aparelho deve poder ser desligado da rede; uma vez realizada a instalação, portanto, é necessário que a ficha fique acessível.

Verifique, antes de ligar o aparelho, se a voltagem e a frequência indicadas na placa sinalética correspondem às da sua rede. Tolerância admitida na voltagem nominal: ±6%. Para a adaptação do aparelho a voltagens diferentes, é indispensável a adjunção de um auto-transformador de uma potência adequada.

Verifique se a tomada de corrente da parede está em bom estado e apta a receber a ficha do fio de alimentação do aparelho.

Esta última está conforme às normas em vigor e possui uma entrada para a ligação à terra. Essa ficha pode ser ligada a qualquer tomada de corrente desde que esta tenha uma ponta de ligação à terra. No caso em que a tomada não tenha a ligação à terra, ligar o aparelho a uma instalação de ligação à terra separada, conforme as normas em vigor, consultando para isso um técnico especializado.

A Casa Construtora declina toda e qualquer responsabilidade no caso de esta norma contra os acidentes não ser cumprida e se verificarem acidentes originados por deficiente ligação à terra, ou falta dela.

CE Este aparelho está conforme as seguintes Directrizes Comunitárias:

• 87/308 de 2/6/87 respeitante à suppressão das interferências radio-eléctricas.
• 73/23 CEE 19/02/73 (Baixa Tensão) e sucessivas modificações;
• 89/336 CEE 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações.

Reversibilidade das portas

A aparelhagem é fornecida com a abertura das portas para a direita ou para a esquerda. Para ter a abertura das portas do lado oposto executar as seguintes operações antes de efetuar a instalação.

1. Desaparafuse o parafuso superior e retire o espaçador.

2. Retire a porta superior.

3. Desaparafuse a dobradiça intermédia e as tampinhas tapa-furos, voltando a montá-las na parte oposta.

4. Volte a colocar a porta superior, torne a aparafusar o parafuso superior e o espaçador na parte oposta.

5. Desaparafuse o parafuso inferior e retire o espaçador, voltando a montá-los na parte oposta.

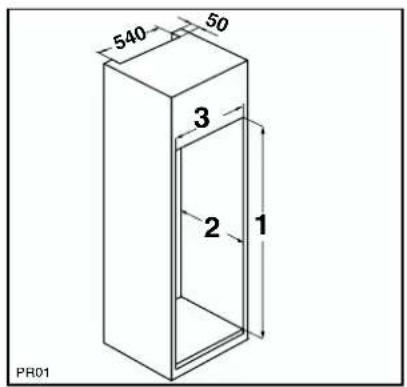

Instruções para encastrar

Altura (1) 1780 mm

Profundidade (2) 550 mm

Largura (3) 560 mm

Por razões de segurança a ventilação deve ser como indicado na respectiva figura.

Atenção: mantenha as aberturas para a ventilação livres de qualquer obstrução.

E' necessário que o nicho estaja equipado com uma conduta de ventilação que tentha as seguintes dimensões:

profundidade 50 mm

largura 540 mm

Introduzir o aparelho no compartimento apoiando-o na parede interna correspondente ao lado de abertura da porta até quando a cobertura da fenda superior estiver em batente (1) e controlar que a dobradiça inferior esteja em linha com a parede do móvel (2).

Fixe o aparelho com os 4 paratusos que lhe são fornecidos.

Coloque, pressionando, a cobertura das juntas entre o aparelho e o móvel.

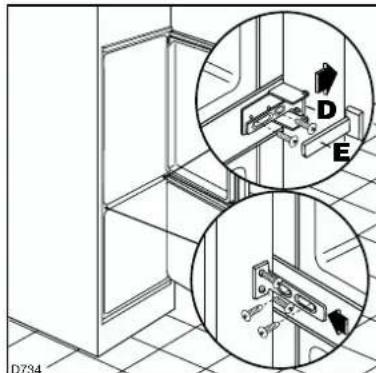

Coloque as coberturas (C-D) nos buracos da dobradiça sobre os extremos do perfil. Aplicar a grade de arejamento (B) e a tampa de cobertura da dobradiça (E) introduzindo-as por encaixe.

Separe as peças Ha, Hb, Hc, Hd, como indicado na figura.

Apoie a guia (Ha) na parte interior da porta do móvel em cima e em baixo como indicado na figura, e marque a posição dos furos externos. Uma vez preparados os furos, fixe a guia com os parafusos anexos.

Engate a cobertura (Hc) na guia (Ha).

Abra a porta do aparelho e a do móvel a 90° aprox. Insira a esquadria (Hb) na guia (Ha). Mantenha juntas a porta do aparelho e a do móvel e marque os furos como indicado na figura. Retire as esquadrias e realize uns furos de ø 2 mm a 8 mm do bordo externo da porta. Posicione novamente a esquadria por cima da guia e fixe com os parafusos anexos.

Remover os esquadros e marcar a 8 mm da beirada externa da porta com o prego (K).

Para a eventual operação de alinhamento da porta do móvel, utilize o jogo das aberturas ovaladas.

No fim da operação, é necessário verificar se a porta do aparelho fecha correctamente.

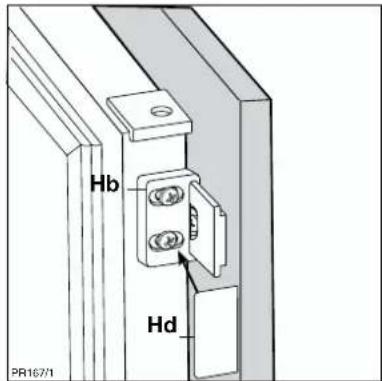

Engate a cobertura (Hd) na guia (Hb).

Depois de mudado o sentido de abertura da porta, controle se a vedação magnética fica pegada ao móvel. Nesse caso, pode esperar pela natural recuperação da vedação ou tornar mais rápido esse processo aquecendo a parte interessada com um normal secador de cabelos.
