| Tipo de producto | Refrigerador integrado |
| Marca | De Dietrich |
| Modelo | DRC731JE |
| Capacidad neta total | 310 L |
| Capacidad neta del refrigerador | 270 L |
| Capacidad neta del congelador | 40 L |
| Clase energética | A+ |
| Consumo de energía anual | 260 kWh |
| Clase climática | SN-ST (10°C a 38°C) |
| Nivel de ruido | 38 dB(A) |
| Sistema de descongelación | Descongelación automática (refrigerador), Descongelación manual (congelador) |
| Refrigerante | R600a |
| Control de temperatura | Electrónico con pantalla digital |
| Iluminación | Luz interior LED |
| Alarma de puerta | Sí |
| Estantes | 3 estantes de vidrio ajustables |
| Cajones para verduras | 1 cajón con control de humedad |
| Cajones del congelador | 2 cajones |
| Dimensiones (Al x An x Pr) | 177.4 x 69.8 x 54.5 cm |
| Peso | 58 kg |
| Tipo de instalación | Integrado, preparado para panel de puerta |
| Alimentación eléctrica | 220-240 V, 50 Hz |
| Garantía | 2 años (piezas y mano de obra) |
Preguntas frecuentes - DRC731JE DE DIETRICH
Preguntas de los usuarios sobre DRC731JE DE DIETRICH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Refrigerador en formato PDF gratis! Encuentra tus instrucciones DRC731JE - DE DIETRICH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DRC731JE de la marca DE DIETRICH.
MANUAL DE USUARIO DRC731JE DE DIETRICH
i ADVERTENCIAS Y CONSEJOS IMPORTANTES
Es muy importante conservar este libro de instrucciones junto al aparato por si fuera necesario consultarlo. Si el aparato se vendiese o transfiriese a otra persona, acuérdese de entregarlo junto con él para que el nuevo propietario conozca el funcionamiento de la máquina y sus advertencias.
En caso de que este aparato, dotado de cierre magnético, sustituya uno con cierre automático, aconsejamos que la cerradura de este último quede inservíble, antes de deshacerse de él. Así se evitará que los niños, jugando, puedan quedarse encerrados dentro, con grave peligro de sus vidas.
Estas advertencias han sido redactadas para su seguridad y para la seguridad de los demás. Le rogamos, por lo tanto, leerlas atentamente antes de instalar y utilizar el aparato.
Seguridad
- Desenchufar el aparato antes de efectuar cualquier operación de limpieza y mantenimiento (como la sustitución de la bombilla de iluminación en los aparatos que la poseen).
- Este aparato ha sido proyectado para ser usado por adultos. Por lo tanto, tener cuidado que los niños no se acerquen para jugar con él.
- Es peligroso modificar o intentar modificar las características de este aparato.
- Quitar siempre el enchufe de la toma de corriente antes de efectuar cualquier operación de limpieza o manutención (como la substitución de la bombilla en aquellos aparatos que la tienen).
- No consumir nunca los cubitos de hielo recién sacados del congelador ya que podrían provocar quemaduras.
- Estos aparatos son pesados. Tener cuidado en los desplazamientos.
- Este aparato contiene hidrocarburos en el circuito refrigerante; por lo tanto el mantenimiento y la recarga deben ser efetuados exclusivamente por personal autorizado de la empresa.
- Este aparato no contiene en el circuito refrigerante y en el aislamiento, gases refrigerantes nocivos para el ozono. El aparato no debe ser eliminado junto con los deshechos urbanos y chatarras. Se debe evitar el daño del circuito refrigerante, sobre todo en la parte posterior cerca del intercambiador.
Las informaciones sobre los centros de recepción son suministradas por las autoridades municipales.
- Prestar la máxima atención durante las operaciones de desplazamiento para no dañar las partes del circuito refrigerante a fin de evitar las posibles salidas de líquido.
- El aparato no debe ser colocado cerca de termosifones o cocinas a gas.
- Evitar la exposición prolongada del aparato a los rayos solares.
- La parte posterior del aparato debe recibir una circulación de aire suficiente y se debe evitar cualquier daño al circuito refrigerante.
- Solamente para los congeladores (excluidos los empotrados): su mejor ubicación es el sótano.
Asistencia
- Cualquier modificación que eventualmente fuese necesaria a la instalación eléctrica doméstica para poder instalar el aparato tiene que ser realizada sólo por personal competente.
- Para eventuales intervenciones dirigirse a un Centro de Asistencia Técnica autorizado y exigir las piezas de repuesto originales.
- En caso de necesitar reparaciones no intentar hacerlas personalmente. Las reparaciones efectuadas por personas no competentes pueden provocar daños. Ponerse en contacto con el Centro de Asistencia más cercano y emplear sólo repuestos originales.
Uso
- Los frigoríficos y/o congeladores domésticos están destinados sólo a la conservación y/o congelación de alimentos.
- Las mejores prestaciones se obtienen con temperaturas ambiente comprendidas entre +18°C y +43°C (Clase T); +18°C y +38°C (Clase ST); +16°C y +32°C (Clase N); +10°C y +32°C (Clase SN); la clase de pertenencia está indicada en la placa matrícula situada en la cámara al lado del cajón verduras.
Atención: en caso de temperaturas ambiente diferentes de las indicadas para la clase climática a la cual pertenece este producto, es preciso observar las indicaciones siguientes: cuando la temperatura ambiente desciende por debajo del valor mínimo puede suceder que la temperatura de conservación en el vano congelador no esté garantizada; por lo tanto, se aconseja que se consuman a lo más pronto los alimentos presentes en su interior.
- Los productos que hayan sido descongelados no se tienen que volver a congelar
-
Seguir atentamente las indicaciones del fabricante para la conservación y/o congelación de los alimentos.
-
En todos los aparatos de refrigeración y congelación existen superficies que se cubren con escarcha. Según el modelo, la escarcha puede ser eliminada automáticamente (desescarche automático) o manualmente. No intentar nunca quitar la escarcha con un objeto puntiagudo ya que se podría dañar irremediablemente el evaporador. Utilizar para ello sólo un rascador de plástico. Por el mismo motivo no despegar nunca las cubetas del hielo con un cuchillo o cualquier otro objeto puntiagudo.
- No colocar en el compartimiento de la baja temperatura (congelador o conservador) bebidas gaseosas que podrían explotar.
Instalación
- El aparato se calienta considerablemente en la proximidad del condensador y del compresor, por lo tanto hay que verificar que el aire pueda circular libremente alrededor del mismo. Una ventilación insuficiente puede causar un mal funcionamiento y daños al aparato. Seguir cuidadosamente las instrucciones que se dan para la instalación.
Por motivos de seguridad la ventilación debe ser efectuada como se indica en la respectiva figura.
Atención: mantener las aperturas para la ventilación libres de cualquier obstáculo.
- Una vez instalado el aparato verificar que no esté apoyado sobre el cable de alimentación.
Importante: en caso de que el cable de alimentación se dañe, deberá ser sustituido con un cable especial. Ambos cables pueden ser solicitados al fabricante o al Servicio de asistencia.
- Si el aparato es transportado en forma horizontal es posible que el aceite contenido en el compresor pase al circuito refrigerante. Esperar por lo menos dos horas antes de poner en marcha el aparato para dar tiempo a que el aceite regrese al compresor.
Protección del ambiente
Este aparato no contiene en el circuito refrigerante y en el aislamiento, gases refrigerantes nocivos para el ozono. El aparato no debe ser eliminado junto con los deshechos urbanos y chatarras. Se debe evitar el dano del circinto refrigerante, sobre todo en la parte posterior cerca del intercambiador. Las informaciones sobre los centros de recepción son suministradas por las autoridades municipales; Los materiales usados en este aparato marcados con el simbolo son reciclables.
Desguace de aparatos viejos
El símbolo enel producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.
INDICE
Advertencias y consejos importantes ....3
Uso - Limpieza de las partes internas - Puesta en marcha y regulación de la temperaura ....
Refrigeración de alimentos y bebidas ....5
Uso - Protección de los alimentos ....6
Uso - Panel de mandos - Puesta en servicio y regulación de la temperatura de la sección congelador ..... congelación rápida ....7
Uso - Congelación de los alimentos frescos - Conservación de los alimentos congelados .....
Descongelación de los alimentos congelados - Cubitos de hielo - Masas eutécticas .....8
Uso - Rejillas movibles - Ubicación estantes de la contrapuerta - Circulación de aire .....9
Consejos - Consejos para refrigeración - Consejos para congelación ....
Consejos para conservación de alimentos congelados ....10
Manutención - Temporadas largas de inactividad - Limpieza periódica - Làmpara de iluminación .....11
Manutención - Descongelación - Como actuar si el aparato no funciona - Datos técnicos .....12
Instalación - Colocación - Retenes-Repisas - Conexión eléctrica .....13
Instalación - Reversibilidad de les puertas .....14
Instalación - Instrucciones para la instalación .....15
Limpieza de las partes internas
Antes del empleo limpiar todas las partes internas con agua tibia y jabón neutro, a fin de eliminar el característico olor de nuevo y secarlas luego cuidadosamente.
No emplear detergentes o polvos
abrasivos que podrían dañar las superficies.
Puesta en marcha y regulación de la temperatura
Enchufar la clavija en la toma di corriente.
Girar en sentido horario (hacia la derecha) el mando del termostato (B). La luz testigo verde (A) se enciende.
La luz interior se enciende cuando la puerta está abierta.
La temperatura se regula automaticamente y puede ser aumentada (menos frío) o bien se puede disminuir (más frío) girándolo hacia en el sentido de las agujas del reloj.
La temperatura interna depende de los factores siguientes:
- Temperatura ambiente;
- Cantidad y temperatura de los alimentos conservados;
- Frecuencia y duración de la apertura de las puertas.
La temperatura del frigorífico y del congelador no se regulan por separado.
Si se desea congelar rápidamente los alimentos se puede seleccionar la posición más alta. Atención: la temperatura de la sección frigorífico puede bajar a 0 °C en este caso. De ser así hay que poner el mando en la posición intermedia
Importante
En las posiciones de máximo frío, con temperatura ambiente elevada, el funcionamiento puede ser continuo, con consiguiente formación de escarcha en la parte posterior del compartimiento; en tal caso es necesario girar el mando a una posición de menor frío, a fin de consentir la eliminación automática de la escarcha y, como consecuencia, obtener un consumo menor de energía eléctrica.
Refrigeración de alimentos y bebidas
Para utilizar de la mejor manera el compartimiento refrigerante, es necesario:
- no introducir comidas calientes o líquidos en en evaporación;
- tapar o envolver los alimentos, especialmente si son aromáticos;
- no colocar sobre las rejillas papeles, cartones o plásticos que obstaculicen la circulación del aire.
PROTECCIÓN DE LOS ALIMENTOS
Explicación de las señales de la zona fría
El símbolo de al lado indica la ubicación de la zona más fría en su frigorífico.
Zona más fría: inferior o igual a +4°C
Carnes, aves, pescado, embutidos, platos preparados, ensaladas mixtas, preparados y dulces a base de huevos o nata, pasta fresca, masa para tartas, pizzas/empanadas, productos frescos y quesos a base de leche fresca, verduras preparadas para el uso envasadas en bolsas de plástico y más en general todos los productos frescos cuya fecha de caducación está acoplada con una temperatura de conservación inferior o igual a +4°C.
Indicador de temperatura
Termostato a regular Temperatura correcta
El indicador de temperatura consiente controlar el funcionamiento correcto de su frigorífico.
El indicador muestra el símbolo "OK" cuando la zona más fría alcanza una temperatura inferior o igual a 4°C.
Si la temperatura es superior a 4°C, el indicador es negro. Por tanto el usuario debe bajar la temperatura de su frigorífico regulando el termostato.
ATENCIÓN: La apertura protraída de la puerta del frigorífico implica el aumento de la temperatura interior. Para la medición correcta de la temperatura, la lectura del indicador se debe hacer en el plazo de 30 segundos.
Panel de mandos
A. Luz testigo de funcionamiento (verde)
B. Mando termostato encendido/apagado
C. Luz testigo de la congelación rápida (amarilla)
D. Mando congelación rápida
El mando (B) es el interruptor de encendido/apagado.
La luz testigo verde (A) se enciende cuando el equipo está alimentado eléctricamente y el aparato está encendido.
Con el mando (B) se puede elegir la temperatura más adecuada para los alimentos congelados a fin de ahorrar energía.
Cuando se activa el mando de la congelación rápida (D), el aparato funciona continuamente. La luz testigo amarilla (C) se enciende.
Advertencia: Si se activa la congelación rápida o se gira el mando del termostato, puede pasar que el compresor no arranque enseguida, sino sólo después de un cierto tiempo. Esto es normal y no representa un defecto.
Puesta en servicio y regulación de la temperatura de la sección congelador.
- Enchufar la clavija en la toma de corriente.
- Girar en sentido horario (hacia la derecha) el mando del termostato (B). La luz testigo verde (A) se enciende.
- Pulsar el mando de la congelación rápida (D). La luz testigo amarilla (C) se enciende.
Con el mando del termostato se configura la temperatura de -18°C o una temperatura más baja.
La temperatura interna depende de los factores siguientes:
- Temperatura ambiente;
- Cantidad y temperatura de los alimentos conservados;
- Frecuencia y duración de la apertura de las puertas.
Congelación rápida
Para obtener la congelación rápida apretar el pulsador Normal/Super (D). Se encenderá el indicador (C).
El proceso de congelación rápida acelera la congelación de los alimentos frescos y, al mismo tiempo, preserva los alimentos ya congelados de un indeseado aumento de la temperatura
Si la función no se desconecta manualmente, el aparato desconectará esta función después de 52 horas. Se apagará el indicador amarillo.
Esta función puede desconectarse manualmente en cualquier momento apretando de nuevo el pulsador. Se apagará el indicador amarillo.
Congelación de los alimentos frescos
El compartimento está preparado para la congelación de alimentos frescos y para la conservación durante largo tiempo de alimentos congelados.
Para la congelación de los alimentos no es necesario variar la posición del mando del termostato respecto a la que tiene habitualmente en el funcionamiento normal. Sin embargo, si se quiere obtener una congelación más rápida de los alimentos, girar el mando del termostato hacia la posición de frío máximo. Con el mando en dicha posición, la temperatura del compartimento refrigerante puede descender por debajo de 0°C. Si ocurriere esso, volver a poner el mando del termóstato a una posición que permita una temperatura menos baja en el frigorífico.
Consevación de los alimentos congelados
Cuando se enciende por primera vez, o después de un penodo prolongado de inactividad, poner el mando termostato en la posición de más frío, y esperar unas dos horas antes de introducir los alimentos por conservar, luego girar el mando en la posición de funcionamiento normal.
Si se deben conservar grandes cantidades de alimentos, se pueden quitar todos los cajones o los cestos del aparato y poner los alimentos directamente sobre los estantes refrigerantes, cuidando de que no se supere el límite de carga
▼ situado en el lado del compartimiento superior (si previsto).
Importante
En caso de interrupción de corriente, no abrir absolutamente la puerta del compartimento congelador. Los alimentos no se deterioran si la interrupción es breve ( un aumento de la temperatura de los ultracongelados reduce el periodo de conversación) y el compartimento congelador está lleno, de lo contrario se aconseja consumirlos a la mayor brevedad.
Descongelación de los alimentos congelados
Antes de utilizar los alimentos congelados, se pueden descongelar en el frigorífico o a temperatura ambiente, depende del tiempo disponibile para la operación. Los alimentos congelados pueden cocinarse directamente sin tener que descongelarlos; en este caso, naturalmente, el tiempo de cocción necesario será algo más largo que el habitual.
Cubitos de hielo
El congelador lleva dos cubetas para la producción de hielo. Llene esta cubeta con agua inasta les 3/4 partes y colóquela en los compartimientos de congelación. No utilice nunca instrumentos metálicos para despegar les cubetas del congelador.
Masas eutécticas
El aparato está dotado de dos masas eutécticas. En caso de interrupción de corriente las masas eutécticas aumentarán unas horas la conservación de los alimentos congelados.

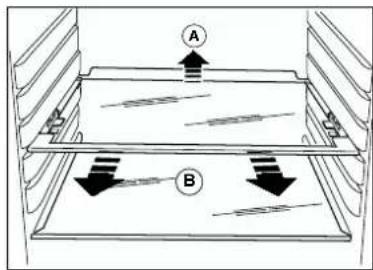

Rejillas movibles
En las paredes del compartimento existen unas guías que consienten poner las rejillas a distintas alturas.
Para usar mejor el espacio, los semi-estantes anteriores se puede sobreponer a los posteriores.
Ubicación estantes de la contrapuerta
Para permitir el almacenamiento de alimentos de varias dimensiones, se pueden colocar les repisas a diferentes alturas. Procedan de esta manera:
Empujen la repisa en el sentido de la flecha inasta cuando no esté libre y volverla a colocar a la altura deseada.
Circulación de aire
El compartimiento frigorífico está provisto de un ventilador especial D.A.C. (Dynamic Air Cooling) que se activa actuando sobre el interruptor «A» (ver fig. 1); el piloto verde encendido indica que el ventilador está en marcha.
Se aconseja el uso del ventilador (D.A.C.) cuando la temperatura ambiente exceda de los 25°C.
Este dispositivo consiente la refrigeración rápida de los alimentos y la máxima uniformidad de temperatura en el compartimiento.
Atención
En la posición Off el DAC está conectado a la red eléctrica.
Consejos para refrigeración
Para un correcto uso aconsejamos:
Carne: debe ser envuelta en saquitos de plástico y colocada en el espacio situado sobre los cajones verdura.
En esta posición la carne puede ser conservada al máximo por 1 a 2 días.
Alimentos cocinados, platos fríos, etc. tienen que conservarse bien cubiertos y se pueden colocar en cualquier bandeja del frigorífico.
Fruta y verdura: una vez lavada, ha de colocarse en el cajón (cajones) inferior.
Mantequilla y queso: deben colocarse en los recipientes adecuados o envueltos en hojas de aluminio o politileno, a fin de evitar el contacto con el aire.
Leche embotellada: bien tapada, en la contropuerta.
Bananas, papas, cebollas y ajo, si no están confeccionados, no se deben colocar en frigorífico.
Consejos para congelación
- Todos los productos por congelar tienen que ser frescos y de buena calidad.
- Los alimentos por congelar tienen que estar confeccionados en porciones suficientes al consumo familiar, para que puedan utilizarse en una sola vez.
- Las confecciones pequeñas permiten una congelación más rápida y uniforme. No hay que olvidar que una vez descongelados, la calidad de los alimentos se deteriora rápidamente.
- Los alimentos por congelar tienen que encerrarse en bolsitas impermeables al aire o en recipientes especiales. Cierre cuidadosamente les bolsitas o los recipientes sacando todo el aire de su interior.
- No meta nunca en el congelador botellas o latas de bebidas gaseosas: podrian explotar.
- No introduzca nunca alimentos o líquidos calientes. No llene demasiado les bolsitas o los contenedores con tapa de los alimentos por congelar.
- No consuma ciertos productos apenas sacados del congelador (cubitos de hielo, etc.) porque la temperatura muy baja podría causar quemaduras.
- Los símbolos indican diferentes tipos de productos congelados.
Las cifras indican el tiempo de conservación en meses para cada tipo de producto congelado. La validez del valor máximo o mínimo establecido del tiempo de conservación de los productos congelados depende de la calidad y de la preparación de ellos antes de ser congelados. El valor mínimo corresponde a víveres con un elevado porcentaje de grasa.
- Ponga la fecha de congelacidn en cada bolsa o contenedor para controlar los tiempos de conservación.
Consejos para conservación de alimentos congelados
- Controle siempre la fecha de preparación indicada sobre los alimentos congelados comprados.
- No abra la puerta del congelador muy a menudo y déjela abierta sólo el tiempo indispensable. Los aumentos innecesarios de temperatura reducen considerablemente la duración de conservación de los alimentos.
- Controle que todas les confecciones de alimentos congelados estén intactas; de no estarlo los alimentos podrían estropearse. Si les confecciones presentan signos de humedad o están hinchadas, quiere decir que los alimentos no tran sido conservados correctamente y por lo tanto el producto ha perdido parte de su calidad de origen.
- Cuando se compran alimentos congelados, es aconsejable llevar una bolsa termoaislante. Se recomienda, asimismo adquirirlos al finalizar sus compras.
- Envuélvalos en papel de periódico y métalos en el congelador en cuanto llegue a su casa.
MANUTENCIÓN
Desenchufar siempre el aparato antes de proceder a cualquier operación de limpieza.
Atención
Este aparato contiene hidrocarburos en el circuito refrigerante; por lo tanto el mantenimiento y la recarga deben ser efectuados exclusivamente por personal autorizado por la empresa.
Limpieza periódica
Lavar el interior con agua tibia y bicarbonato sódico. Enjuagar y secar cuidadosamente.
Limpiar el condensador y el motocompresor con un cepillo o un aspirador. Esta operación mejorará el funcionamiento con el consiguiente ahorro de energía.
Lámpara de iluminación
Se puede acceder a la lámpara de iluminación del compartimento refrigerante efectuando las siguientes operaciones:
- desatornillar el tornillo de fijación del cubrelámpara,
- desenganchar la parte móvil como se indica en la
Si con la puerta abierta la luz no se enciende, controlar que esté bien enroscada; si el defecto no se corrige, cambiar la bombilla con otra de igual potencia.
La potencia máxima se indica en el difusor
Temporadas largas de inactividad
Durante los períodos en los cuales el aparato no esté funcionando observar las siguientes precauciones:
- desenchufarlo;
- sacar todos los alimentos;
- limpiar cuidadosamente el interior y todos los accesorios.
- Dejar las puertas entornadas para facilitar la circulación del aire, a fin de evitar la formación de olores desagradables.
En la pared trasera de la sección frigorífico, se forma un capa de escarcha durante el funcionamiento del compresor, que es eliminada automáticamente durante las pausas de funcionamiento del compresor. El agua generada por la descongelación, a través de un canal situado en la parte trasera de la sección frigorífico, por un agujero de desagüe es recogida en una bandeja situada encima del compresor, donde evapora por efecto del calor generador por el propio compresor.
Congelador
La descongelación de la sección congelador se produce automáticamente.
Importante
No utilice nunca cuchillos u objetos metálicos para quitar la escarcha acumulada. El aumento de temperatura sobre la superficie de los alimentos congelados puede disminuir la duración de la conservación.
Si el aparato presentase anomalías será oportuno controlar:
- Que esté bien enchufado y que el interruptor de la instalación eléctrica esté conectado.
- Que no haya un corte de energía eléctrica.
- Que el mando del termostato se encuentre en su posición correcta.
- Si el compresor funciona sin interrupción, verificar que el termostato no se encuentre en una posición
- Además si el aparato hace demasiado ruido verificar que los costados no estén en contacto
con muebles que pueden causar ruidos o vibraciones y que la unidad refrigerante no vibre.
- Si se ven restos de agua en el fondo del refrigerador comprobar que el orificio de desagüe de la escarcha derretida no esté obturado (ver cápítulo Desescarche).
Después de hacer las verificaciones anteriores, si la anomalía persiste, llame al Centro de Asistencia Técnica más cercano.
Es importante en el momento de llamar proporcionar la referencia del modelo y el número de matrícula del aparato indicados en el certificado de garantía o en la tarjeta matrícula.
DATOS TÉCNICOS
Los datos técnicos se indican en la placa-matrícula situada sobre el lado izquierdo interno del aparato.
INSTALACIÓN
Colocación
Situar el aparato lejos de fuentes de calor, como: radiadores, estufas, exposición directa a los rayos del sol, etc.
Retenes-Repisas
Su aparato dispone de retenes-repisas que permiten bloquear las repisas durante el transporte.
Para quitarlos actuar como sigue:
subir la repisa por la parte trasera, empujarla en la dirección de la flecha hasta que queda libre y seguidamente quitar los retenes.
Conexión eléctrica
Antes de enchufar el aparato, asegurarse de que la tensión y la frecuencia indicadas en la tarjeta matrícula, correspondan a las de la instalación doméstica. Se admite una oscilación de 6% sobre la tensión nominal.
Para el funcionamiento a tensiones distintas, habrá que utilizar un autotransformador de potencia adecuada. Asegurarse de que la toma de corriente y el enchufe sean compatibles entre sí sin tener que interponer reducciones ladrones o adaptadores varios. Si fuera necesario, cambiar la toma de la instalación de la casa con una adapta.
Es indispensable conectar el aparato a una toma de tierra eficaz.
Para ello el enchufe del cable de alimentación está dotado de un adecuado contacto. Si la toma de corriente de la instalación doméstica no estuviera conectada a tierra, conectar el aparato a una instalación de tierra, conforme a las leyes en vigor, consultando para ello con un técnico especializado.
El fabricante declina toda responsabilidad en el caso que esta norma no sea respetada.
Se debe poder desenchufar el aparato; por lo tanto una vez efectuada la instalación es necesario que el enchufe no quede escondido
CE Este aparato es conforme a las siguientes Directivas Comunitarias:
- 87/308 CEE del 2/6/87 relativa a la supresión de interferencias radio.
- 73/23 CEE 19/02/73 (Baja tensión) y modificaciones sucesivas;
- 89/336 CEE 03/05/89 (Compatibilidad electromagnética) y modificaciones sucesivas.
Reversibilidad de les puertas
El aparato se suministra con las puertas que se abren hacia la derecha o la izquierda. Para que se abran por el lado opuesto es necesario ejecutar las operaciones siguientes antes de realizar la instalación.
-
Desenrosque el perno superior y retire el distanciador.
-
Retire la puerta superior.
-
Desmonte la bisagra intermedia y los escuadras del lado contrario y vuelva a montar la bisgra en el lado contrario.
-
Vuelva a montar la puerta superior, el perno superior y su distanciador en el lado contrario.
-
Desenrosque el perno inferior, retire e I distanciador y vuelvalo a montar en el lado contrario.
Instrucciones para la instalación
Dimensiones del hueco
Altura (1) 1780 mm
Profundidad (2) 550 mm
Anchura (3) 560 mm
Para una adecuada ventilación seguir les indicaciones de la Fig.
Atención: mantener las aperuras para la ventilación libres de cualquier obstáculo.
Es necesario además que el hueco tenga un conducto de ventilación con estas medidas:
profundidad 50 mm ancho 540 mm

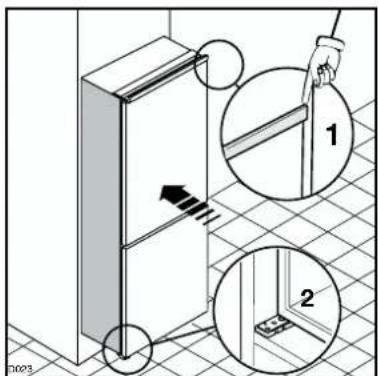

Introducir el aparato en el alojamiento, apoyándolo contra la pared interna correspondiente al lado de apertura de la puerta hasta que la tapa de la junta superior vaya a tope (1) y comprobar que la bisagra inferior esté alineada con la pared del mueble (2).
Fijar el aparato con los 4 tornillos en dotación.
Colocar a presión el cubrejuntas entre el aparato y el mueble.

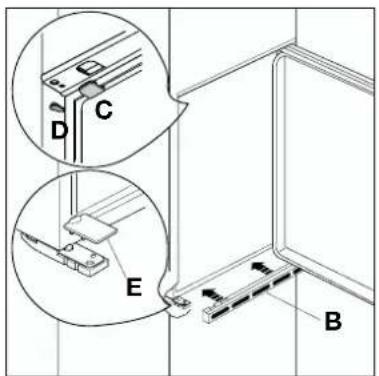

Colocar les tapas (C-D) sobre los extremos del perfil y en los agujeros para la bisagra.
Colocar la parrilla de aireación (B) encajándola a presión y engornar la tapa (E) en posición.
Separar las piezas Ha, Hb, Hc, Hd según se indica en la figura.
Apoyar la guía (Ha) sobre la parte interior de la puerta del mueble arriba y abajo según se indica en la figura y marcar la posición de los agujeros exteriores. Una vez que se hayan hecho los agujeros, fijar la guía con los tornillos presentes en el equipo base.
Introducir la tapa (Hc), presionándola hasta oír el resorte, en la guía (Ha).
Abrir la puerta del aparato y la del mueble a 90° aprox. Introducir la escuadrita (Hb) en la guía (Ha). Mantener unidas la puerta del aparato y la del mueble y marcar los agujeros según se indica en la figura. Quitar las escuadritas y hacer unos agujeros de 2 mm de ∅ a 8 mm desde el borde exterior de la puerta. Colocar otra vez la escuadrita sobre la guía y fijarla con los tornillos presentes en el equipo base.
Quitar las escuadras y marcar a 8 mm del borde externo de la puerta con el clavo (K).
En caso de que sea necesario alinear la puerta del mueble, utilizar el juego de los agujeros de ojal.
Al término de las operaciones es preciso controlar que la puerta del aparato esté cerrada correctamente.

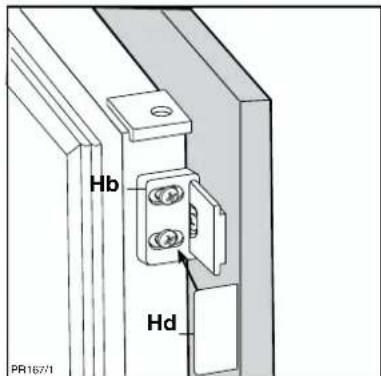

Introducir la tapa (Hd), presionándola hasta oír el resorte, en la guía (Hb).
El aparato está provisto de dos escuadras (D) para fijarlo lateralmente al mueble; para su aplicación ver les indicaciones de la Fig. Montar las caperuzas (E).
Terminada la operación de reversibilidad de la puerta, controlar que la empaquetadura magnética esté adherida al mueble. Si la temperatura ambiente es fría (por ejemplo en invierno), puede suceder que la empaquetadura no adhiera perfectamente al mueble. En este caso esperar que la empaquetadura se recobre en forma natural o bien acelerar dicho proceso calentando la parte interesada con un normal secador de cabellos.
Sin embargo, si se quiere obtener una congelación más rápida de los alimentos, girar el mando del termostato hacia la posición de frío máximo.
Con el mando en dicha posición, la temperatura del compartimento refrigerante puede descender por debajo de 0°C. Si ocurriere esso, volver a poner el mando del termóstato a una posición que permita una temperatura menos baja en el frigorífico.
Importante
Indicador de temperatura
Cuando se corta la corriente eléctrica, no tiene que abrirse la puerta del congelador. Si el corte es de breve duración (de 6 a 8 horas) y el congelador está lleno no hay peligro de que los alimentos se estropeen.
Si el corte dura más tiempo, los alimentos tienen que consumirse lo más rápidamente posible, o bien ser cocinados y congelados de nuevo..
Descongelação
El aparato está equipado con 2 escuadras (D) para la sujeción lateral en el mueble en columna; para su incorporación, véanse las instrucciones representadas en la figura.
Después es necesario incorporar la tapa (E).
- i ADVERTENCIAS Y CONSEJOS IMPORTANTES
- Seguridad
- Asistencia
- Uso
- Instalación
- Protección del ambiente
- Desguace de aparatos viejos
- INDICE
- Limpieza de las partes internas
- Puesta en marcha y regulación de la temperatura
- Importante
- Refrigeración de alimentos y bebidas
- PROTECCIÓN DE LOS ALIMENTOS
- Explicación de las señales de la zona fría
- Zona más fría: inferior o igual a +4°C
- Indicador de temperatura
- Panel de mandos
- Puesta en servicio y regulación de la temperatura de la sección congelador.
- Congelación rápida
- Congelación de los alimentos frescos
- Consevación de los alimentos congelados
- Descongelación de los alimentos congelados
- Cubitos de hielo
- Masas eutécticas
- Rejillas movibles
- Ubicación estantes de la contrapuerta
- Circulación de aire
- Atención
- Consejos para refrigeración
- Consejos para congelación
- Consejos para conservación de alimentos congelados
- MANUTENCIÓN
- Limpieza periódica
- Lámpara de iluminación
- Temporadas largas de inactividad
- Congelador
- DATOS TÉCNICOS
- Colocación
- Retenes-Repisas
- Conexión eléctrica
- Es indispensable conectar el aparato a una toma de tierra eficaz.
- Reversibilidad de les puertas
- Instrucciones para la instalación
- Dimensiones del hueco
- Atención: mantener las aperuras para la ventilación libres de cualquier obstáculo.
- Descongelação
Marca : DE DIETRICH
Modelo : DRC731JE
Categoría : Refrigerador
