Marca	Fuxtec
Modelo	Fuxtec FX-BZ30
Tipo de produto	Alicate manual para amarrar para jardinagem
Uso principal	Amarrar e prender galhos com fita adesiva e grampos
Capacidade do carregador de grampos	Até 200 grampos
Tipo de grampo compatível	Tipo 604C
Fita adesiva	Rolo de fita para inserir no guia
Lâmina de corte	Intercambiável, muito afiada
Mecanismo de acionamento	Manual, por pressão no cabo
Material principal	Aço e plástico
Alimentação	Nenhuma (ferramenta manual)
Peso	Aproximadamente 0,8 kg
Dimensões (C × L × A)	Aproximadamente 30 × 5 × 15 cm
Manutenção corrente	Limpar após o uso, verificar a ausência de bloqueio
Troca de lâmina	Possível, retirar a antiga com um alicate de bico fino
Desobstrução dos grampos	Retirar o pino de recarga e extrair o grampo preso
Número de páginas do manual	34 páginas
Idiomas disponíveis	Francês, Alemão, Inglês, Espanhol, Italiano, Holandês, Polonês, Português, Sueco

Perguntas frequentes - FX-BZ30 Fuxtec

Como usar o alicate de amarrar FX-BZ30 pela primeira vez?

Primeiro, puxe a fita levemente para cima, depois pressione o cabo até a metade até ouvir um clique. O alicate de fita engata e agarra a fita. Se não agarrar, remova os grampos, pressione o cabo completamente para redefinir e tente novamente.

Como recarregar os grampos no FX-BZ30?

Empurre o suporte preto curvo para baixo, remova o pino de recarga com a mola. Encha até 200 grampos tipo 604C na câmara, com as pontas voltadas para o cabo preto.

Como recarregar a fita adesiva?

Abra o guia de fita de plástico, insira um novo rolo, puxe a fita até a abertura frontal e, em seguida, puxe-a levemente para cima.

Como trocar a lâmina de corte?

Com uma mão, pressione o carregador do alicate e puxe delicadamente a lâmina para cima com um alicate de bico fino. Insira a nova lâmina com cuidado, pois é muito afiada.

O que fazer em caso de bloqueio dos grampos?

Remova o pino de recarga e tente extrair o grampo preso com a ajuda de um pino metálico ou uma pequena chave de fenda.

Por que o alicate de fita não agarra a fita?

Várias tentativas podem ser necessárias. Se o clique for ouvido, mas a fita não for agarrada, remova os grampos e pressione uma vez o cabo completamente para redefinir o alicate e tente novamente sem grampos.

Que tipo de grampos usar com o FX-BZ30?

Use grampos tipo 604C. Certifique-se de que as pontas afiadas estejam voltadas para o cabo preto ao encher.

Quantos grampos o carregador pode conter?

O carregador pode conter até 200 grampos.

A lâmina é intercambiável?

Sim, a lâmina pode ser trocada se não cortar mais corretamente. Use um alicate de bico fino para removê-la e insira uma nova lâmina com cuidado.

Onde posso encontrar o manual completo?

O manual completo está disponível para download gratuito em formato PDF no site notice-facile.com. Vários idiomas são oferecidos.

MANUAL DE UTILIZADOR FX-BZ30 Fuxtec

1. Utilização do alicate de atar.... 23
2. Reabastecimento das pinças.... 24
3. Reabastecer o cinto 25
4. Mudar a lâmina.... 25

Manual\_FX-BZ30\_Int24\_rev2

1. Ürocedimento para grampos encravados 25

NEDERLANDSE VERSIE 26

Manual de instruções original

27. Utilização do alicate de atar

• alicate de encadernação é fornecido com agrafos e fita adesiva nos compartimentos previstos.

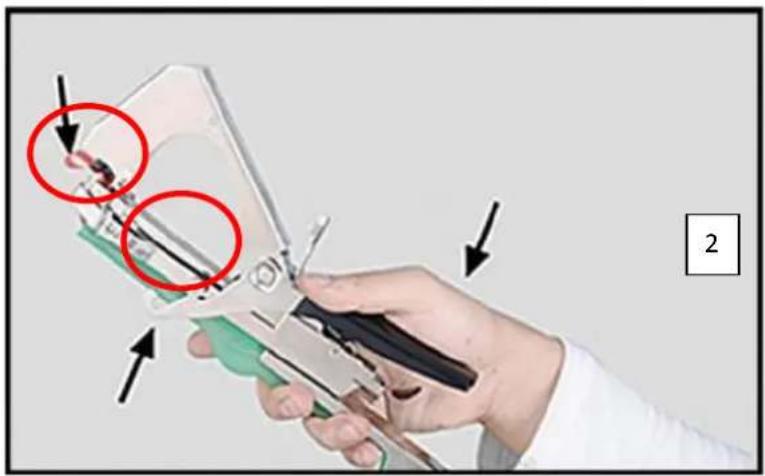

• Para o utilizar pela primeira vez, puxe a fita ligeiramente para cima com a mão e, em seguida, empurre a pega até meio, até ouvir o primeiro clique (Fig. 2).

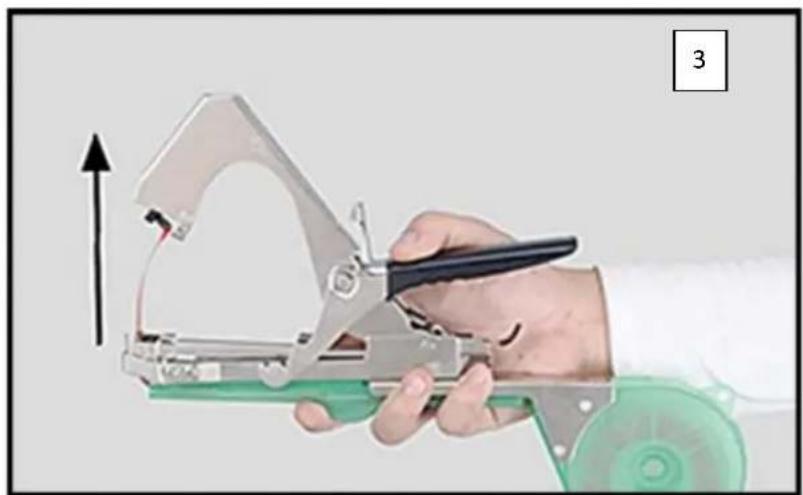

A pinça da cinta engata e agarra a cinta. Quando a pega é libertada, a cinta é puxada para cima, para fora da guia, pela pinça da cinta (Fig. 3).

- Se a pinça do cinto não agarrar o cinto na primeira tentativa, não se trata de uma avaria. Podem ser necessárias algumas tentativas até que a pinça da correia agarre a correia. Se já tiver ouvido o estalido e a fita ainda não tiver sido agarrada pela pinça, recomendamos que comece por retirar as pinças do respetivo compartimento (ver

ponto: Reabastecimento das pinças). Em seguida, empurre a pega uma vez até ao fim. A pinça da cinta regressa então à sua posição inicial e não desperdiça agrafos ao tentar agarrar repetidamente a cinta.

- Assim que a cinta tiver sido agarrada pela pinça, volte a colocar os agrafos no compartimento fornecido. Ao carregar, certifique-se de que as duas extremidades pontiagudas do agrafo estão viradas para a pega preta. Se os agrafos estiverem mal posicionados, a fita não pode ser fixada.

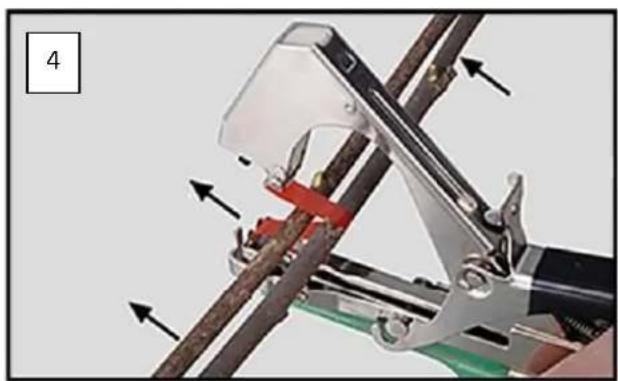

- Para atar os ramos, segurar o alicate de atar contra os ramos, como mostra a Fig. 4. Em seguida, pressionar o cabo até ao fim. A cinta é “agrafada” com os grampos e separada do rolo de cinta pela lâmina.

28. Reabastecimento das pinças

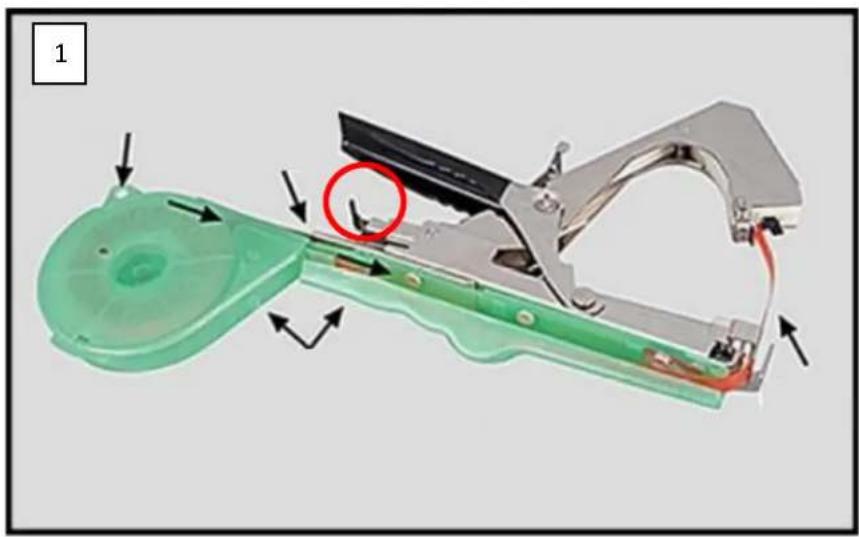

- Para recarregar os agrafos, empurrar o suporte preto curvo do dispositivo de fixação até ao fundo e puxar o pino de recarga juntamente com a mola de fixação para trás (ver Fig. 1 - marcação circular).

Colocar até 200 agrafos do tipo 604C no compartimento previsto. Certifique-se de que os agrafos estão corretamente posicionados. Durante o enchimento, as

extremidades pontiagudas devem apontar para cima, na direção da pega preta, caso contrário, os agrafos não agarram a cinta quando o alicate de atar é acionado.

29. Reabastecer o cinto

- Abrir a guia de fita de plástico e inserir um novo rolo de fita. Puxe a fita até à abertura frontal e, em seguida, puxe a fita ligeiramente para cima (ver ponto: Utilizar o alicate de fixação).

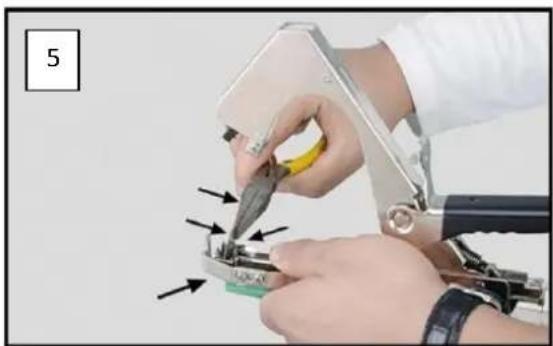

30. Mudar a lâmina

- Se a lâmina já não cortar a fita de forma limpa, pode substituir a lâmina. Para o efeito, pressione o carregador de agrafos para baixo com uma mão e puxe cuidadosamente a lâmina para cima com um alicate de pontas. De seguida, insira cuidadosamente a nova lâmina. A lâmina é muito afiada, por isso, certifique-se de que é manuseada corretamente.

31. Ürocedimento para grampos encravados

- Se um clip não se soltar corretamente e provocar um encravamento, retire o pino de recarga (ver ponto: Recarregar os clips) e, em seguida, tente retirar o clip defeituoso com um pino metálico ou uma pequena chave de fendas.
