FX-BZ30 - Herramienta de jardinería Fuxtec - Manual de uso y guía de instrucciones gratis

Marca	Fuxtec
Modelo	FX-BZ30
Tipo de producto	Pinza atadora manual para jardinería
Uso principal	Atar y unir ramas con cinta adhesiva y grapas
Capacidad del cargador de grapas	Hasta 200 grapas
Tipo de grapas compatibles	Tipo 604C
Cinta adhesiva	Rollo de cinta para insertar en la guía
Cuchilla de corte	Intercambiable, muy afilada
Mecanismo de accionamiento	Manual, por presión en el mango
Material principal	Acero y plástico
Alimentación	Ninguna (herramienta manual)
Peso	Aproximadamente 0,8 kg
Dimensiones (L × A × H)	Aproximadamente 30 × 5 × 15 cm
Mantenimiento habitual	Limpiar después del uso, verificar que no haya obstrucciones
Cambio de cuchilla	Posible, retire la anterior con unos alicates de punta fina
Desbloqueo de grapas	Retirar el pasador de recarga y extraer la grapa atascada
Número de páginas del manual	34 páginas
Idiomas disponibles	Francés, Alemán, Inglés, Español, Italiano, Neerlandés, Polaco, Portugués, Sueco

Preguntas frecuentes - FX-BZ30 Fuxtec

¿Cómo usar la pinza atadora FX-BZ30 por primera vez?

Primero tire de la cinta ligeramente hacia arriba, luego presione el mango hasta la mitad hasta escuchar un clic. La pinza de cinta se activa y agarra la cinta. Si no agarra, retire las grapas, presione completamente el mango para reiniciar y vuelva a intentarlo.

¿Cómo recargar las grapas en la FX-BZ30?

Empuje el soporte negro curvo hacia abajo, retire el pasador de recarga con el resorte. Llene hasta 200 grapas tipo 604C en la cámara, con las puntas dirigidas hacia el mango negro.

¿Cómo recargar la cinta adhesiva?

Abra la guía de cinta de plástico, inserte un nuevo rollo, tire de la cinta hasta la abertura frontal, luego jálela ligeramente hacia arriba.

¿Cómo cambiar la cuchilla de corte?

Presione con una mano el cargador de las pinzas y tire suavemente de la cuchilla hacia arriba con unos alicates de punta fina. Inserte la nueva cuchilla con cuidado, ya que es muy afilada.

¿Qué hacer en caso de atasco de grapas?

Retire el pasador de recarga, luego intente extraer la grapa atascada con un pasador metálico o un destornillador pequeño.

¿Por qué la pinza de cinta no agarra la cinta?

Pueden ser necesarios varios intentos. Si se escucha el clic pero la cinta no se agarra, retire las grapas y presione una vez completamente el mango para reiniciar la pinza, luego vuelva a intentar sin grapas.

¿Qué tipo de grapas usar con la FX-BZ30?

Use grapas tipo 604C. Asegúrese de que los extremos puntiagudos estén dirigidos hacia el mango negro durante el llenado.

¿Cuántas grapas puede contener el cargador?

El cargador puede contener hasta 200 grapas.

¿La cuchilla es intercambiable?

Sí, la cuchilla se puede cambiar si ya no corta correctamente. Use unos alicates de punta fina para retirarla e inserte una nueva cuchilla con cuidado.

¿Dónde puedo encontrar el manual completo?

El manual completo está disponible para descarga gratuita en formato PDF en el sitio notice-facile.com. Se ofrecen varios idiomas.

MANUAL DE USUARIO FX-BZ30 Fuxtec

FX-BZ30

1. Uso de las pinzas de atar.... 19
2. Rellenar las abrazaderas 21
3. Rellenar el cinturón.... 21
4. Cambio de cuchilla 21
5. Procedimiento para abrazaderas atascadas.... 22

VERSAO PORTUGUESA 23

Manual de instrucciones original

22. Uso de las pinzas de atar

• La tenaza de encuadernación se suministra con grapas y cinta en las cámaras previstas para ello.

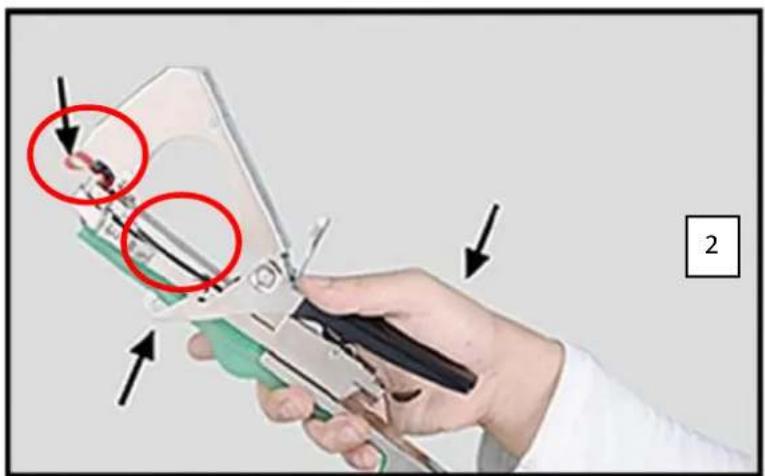

• Para utilizarla por primera vez, tire de la cinta ligeramente hacia arriba con la mano y, a continuación, empuje la empuñadura hasta la mitad aproximadamente hasta que oiga el primer clic (fig. 2).

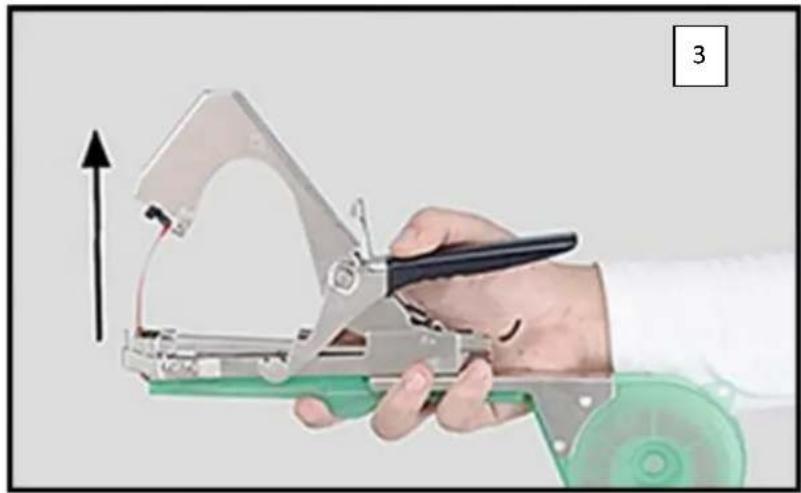

La pinza de la cinta se engancha y sujeta la cinta. Cuando se suelta la empuñadura, la pinza tira de la cinta hacia arriba para sacarla de la guía (fig. 3).

- Si la pinza del cinturón no agarra el cinturón en el primer intento, no se trata de una avería. Pueden ser necesarios varios intentos antes de que la pinza agarre la cinta. Si ya ha oído el chasquido y la cinta aún no ha sido agarrada por la pinza, le recomendamos que primero retire las pinzas de la cámara correspondiente (véase el punto: Rellenado de las pinzas). A continuación, empuje la empuñadura hasta el fondo una vez. La pinza del fleje volverá a su posición inicial y no perderá ninguna grapa intentando agarrar el fleje repetidamente.

- En cuanto el fleje haya sido agarrado por la pinza, vuelva a colocar las grapas en la cámara prevista para ello. Asegúrese de que los dos extremos puntiagudos de la grapa apunten hacia el asa negra al cargarla. Si las grapas están mal colocadas, la cinta no se podrá sujetar.

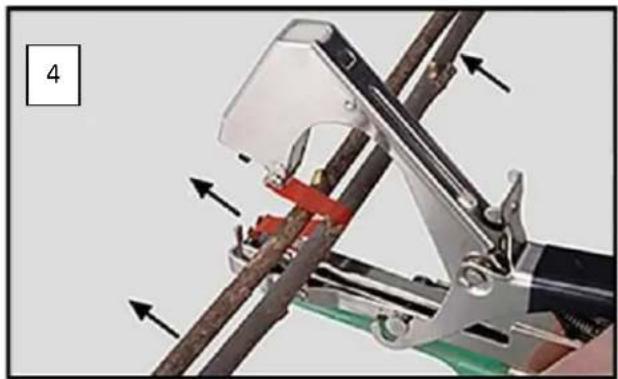

- Para atar las ramas entre sí, sujete las pinzas de atado contra las ramas como se muestra en la Fig. 4. A continuación, presione el mango hasta el fondo. A continuación, presione el mango hasta el fondo. El fleje se «grapa» con las pinzas y se separa del rollo de fleje con la cuchilla.

23. Rellenar las abrazaderas

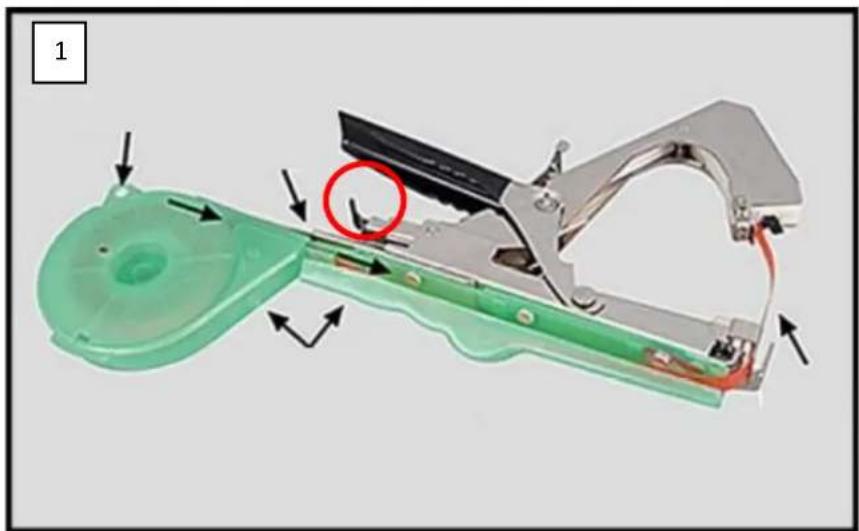

- Para recargar las grapas, empuje el soporte curvado negro del dispositivo de sujeción hasta el fondo y tire del pasador de recarga junto con el muelle de sujeción hacia la parte posterior (véase la Fig. 1 - marca circular).

Introduzca hasta 200 grapas del tipo 604C en la cámara prevista para ello. Asegúrese de que las grapas estén colocadas correctamente. Durante el llenado, los extremos puntiagudos deben apuntar hacia arriba, hacia el mango negro, ya que de lo contrario las grapas no agarrarán la correa al accionar las pinzas de atado.

24. Rellenar el cinturón

- Abra la guía de cinta de plástico e introduzca un nuevo rollo de cinta. Pase la cinta hasta la abertura delantera y, a continuación, tire de la cinta ligeramente hacia arriba (véase el punto: Uso de las pinzas de atado).

25. Cambio de cuchilla

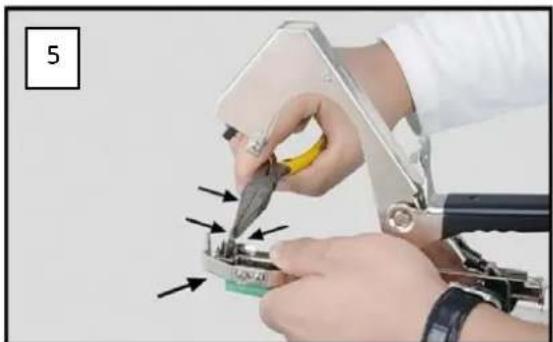

- Si la cuchilla ya no corta la cinta limpiamente, puede sustituirla. Para ello, presione el cargador de las grapas hacia abajo con una mano y tire con cuidado de la cuchilla hacia arriba utilizando unos alicates de punta fina. A continuación, inserte con cuidado la nueva cuchilla. La cuchilla está muy afilada, así que asegúrese de manipularla correctamente.

26. Procedimiento para abrazaderas atascadas

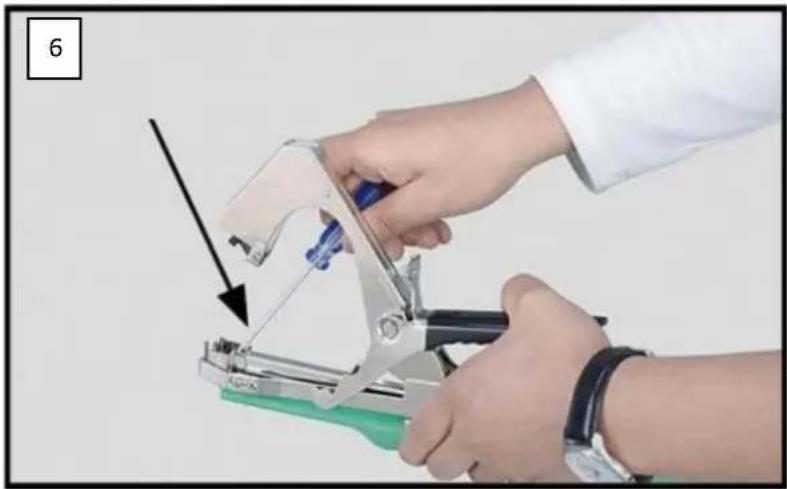

- Si un clip no se suelta correctamente y provoca un atasco, extraiga el pasador de recarga (véase el punto: Recarga de los clips) y, a continuación, intente extraer el clip defectuoso utilizando un pasador metálico o un destornillador pequeño.
