MANUAL DE INSTRUCCIONES ORIGINAL

Bomba eléctrica de inmersión

FX-TP1250 / FX-TP1350 FX-RTP350 / FX-TP1750 FX-TP11100 (INOX)

Su nuevo dispositivo ha sido desarrollado y diseñado para cumplir con los altos estándares de FUXTEC, como la facilidad de uso y la seguridad del usuario. Si se maneja correctamente, este dispositivo le servirá durante muchos años.

ADVERTENCIA: Para reducir el riesgo de lesiones, el usuario debe leer y comprender este manual antes de utilizar el aparato.

FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, ALEMANIA

Nos esforzamos constantemente por mejorar nuestros productos. Por esta razón, los datos técnicos y las ilustraciones pueden cambiar.

1. Datos técnicos

	FX-RTP350	FX-TP1250	FX-TP1350	FX-TP1750	FX-TP11100	INOX
	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ
	350 Watt	250 Watt	350 Watt	750 Watt	1100 Watt	1100 Watt
	IPX8	IPX8	IPX8	IPX8	IPX8	IPX8
	5200l/h	6000l/h	7500l/h	12000l/h	15000l/h	15000l/h
	11m	6m	6m	9,5m	11m	11m
	7m	7m	7m	7m	7m	7m
	<35°C	<35°C	<35°C	<35°C	<35°C	<35°C
	5mm	5mm	20mm	30mm	35mm	35mm
	400mm200mm	400mm200mm	400mm200mm	400mm200mm	470mm40mm	470mm40mm
	130mm	130mm	130mm	130mm	130mm	130mm
	10m	10m	10m	10m	10m	10m
	4,3kg	4,9kg	4,9kg	5,6kg	7,3kg	7,8kg

35. Descripción del producto

Este manual de instrucciones describe varios modelos de bombas de inmersión. Identifique su modelo a partir de la placa de características.

Las unidades con la designación "INOX" se suministran en acero inoxidable. El diseño y la función no se ven afectados por esto.

Función:

La bomba de inmersión aspira el líquido directamente a través de las ranuras de aspiración y lo envía a la salida de la bomba en la conexión del tubo combinado. Se enciende y apaga mediante un interruptor de flotador. (El FX-TP11100 debe estar ventilado en el desaireador para su correcto funcionamiento).

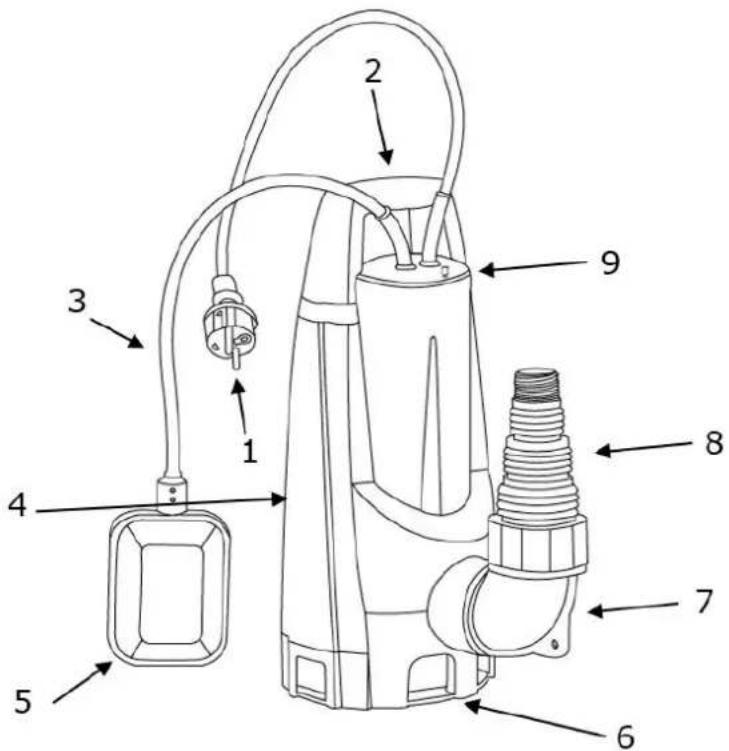

1	Cable de conexión con clavija
2	Asa de transporte
3	Cable del interruptor de flotador
4	Carcasa de la bomba
5	Interruptor del flotador
6	Ranuras de aspiración
7	Ángulo de conexión
8	Conexión combinada de mangueras
9	Ventilación

36. Uso previsto e instrucciones generales de seguridad

La bomba está destinada al uso privado en el hogar y el jardín. Sólo debe utilizarse dentro de los límites establecidos de acuerdo con los datos técnicos.

La bomba es apta para:

• Drenaje en caso de inundación
- Bombeo y trasvase de agua desde los depósitos
- Extracción de agua de los pozos
• Drenaje de desagües y barrancos.

La bomba sumergible sólo es adecuada para bombear los siguientes líquidos:

• Agua clara, agua de lluvia
- Agua clorada
- Agua industrial
- Agua sucia con hasta un 5% de sólidos en suspensión y un tamaño de partícula de hasta 30 mm de diámetro (con FX-TP11100 hasta 35 mm).

Posible uso incorrecto:

La bomba sumergible no debe utilizarse en funcionamiento continuo. No debe estar permanentemente sumergido por debajo de una profundidad de agua de 3 metros.

No es adecuado para el bombeo:

• Agua potable
• Agua salada
• Productos alimenticios
• Medios agresivos como los productos químicos
• Líquidos corrosivos, inflamables, explosivos o gaseosos
• Líquidos que están a más de 35 grados Celsius
• Líquidos que contienen arena o abrasivos.

Instrucciones de seguridad:

• No permita que el aparato sea utilizado por niños o personas que no estén familiarizadas con las instrucciones de uso.
• Nunca levante, transporte o sujete la unidad por el cable de conexión.
• Se prohíben las modificaciones o cambios no autorizados en el dispositivo.
• Desenchufe siempre la clavija de alimentación antes de trabajar en el aparato.
• No utilice la bomba sin un dispositivo de corriente residual.
• La bomba debe ser alimentada con corriente alterna de 230V como se especifica en la placa de características.
• No utilice el cable de alimentación para transportar la bomba ni la desenchufe.

• Asegúrese de que las conexiones eléctricas estén protegidas contra la humedad.

• Evite que la bomba funcione en seco. Nunca haga funcionar la bomba si el tubo de aspiración está obstruido.

• Está estrictamente prohibido bombear líquidos corrosivos, altamente inflamables, agresivos o explosivos (como gasolina, queroseno o nitro diluyente), agua salada y alimentos.
• No utilice la bomba si los dispositivos de seguridad están dañados. No desactivar nunca los dispositivos de seguridad.
• No haga funcionar las bombas en atmósferas explosivas, como líquidos inflamables, gas o polvo.
• Mantenga a los niños y a las personas no cualificadas lejos de la bomba cuando esté en uso.
• Riesgo de lesiones por agua caliente. Si la bomba funciona durante mucho tiempo cuando la salida está cerrada, el agua de la bomba puede calentarse y el agua caliente puede salir por la salida y causar lesiones.
• Tenga cuidado, observe lo que hace y utilice el sentido común cuando utilice una bomba.
• Mantenga la bomba en buen estado. Si la bomba está dañada, hágala reparar por un profesional antes de utilizarla.
• Esta bomba no está destinada a ser utilizada por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, a menos que hayan recibido supervisión o instrucciones sobre el uso de la bomba por parte de una persona responsable de su seguridad.
• Mantenga a los niños bajo control y asegúrese de que no jueguen con la bomba o su cable de alimentación. Mantenga a los niños alejados de la bomba mientras trabaja.

Seguridad eléctrica:

• Si hay personas en la piscina o en el estanque del jardín, no haga funcionar la bomba.
• La tensión de red doméstica debe coincidir con las especificaciones de tensión de red de los datos técnicos, no utilice ninguna otra tensión de alimentación.
• El aparato sólo puede funcionar en equipos eléctricos que cumplan la norma DIN/VDE0100, partes 737, 738 y 702. Para la protección de los fusibles debe instalarse un interruptor automático de 10 A y un interruptor diferencial con una corriente residual nominal de 10/30 mA.
• Utilice únicamente cables de extensión para uso en exteriores - sección mínima de 1,5 mm². Desenrolle siempre completamente las bobinas de cable.
• No se deben utilizar cables alargadores dañados o frágiles.
• Compruebe el estado de su cable alargador antes de cada uso.
• La clavija del cable de la bomba debe coincidir con la toma de corriente. No modifique nunca el enchufe de ninguna manera. No utilice enchufes adaptadores. Los enchufes no modificados y las tomas de corriente correspondientes reducen el riesgo de descarga eléctrica.

• Evite el contacto físico con superficies conectadas a tierra.

• La bomba está equipada con una salida compatible. La fuente de alimentación de su país debe cumplir con la normativa internacional.

• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, su agente de servicio o personas con cualificación similar para evitar el peligro.

37. Símbolos

La bomba no debe eliminarse con los residuos domésticos normales, sino que debe eliminarse de acuerdo con la normativa medioambiental local.

Cumplimiento de las normas de seguridad vigentes en el mercado de la UE

Lea las instrucciones de uso antes de utilizarlo.

38. Cuidado y mantenimiento del aparato

ATENCIÓN: Desconecte el enchufe antes de realizar cualquier tipo de mantenimiento o revisión.

• En el caso de una instalación temporal, la unidad debe ser enjuagada con agua limpia después de cada uso.
• En el caso de una instalación permanente, compruebe cada 3 meses que el mecanismo de arranque funciona correctamente.
• Retire regularmente la suciedad que pueda acumularse en el estanque.
• No exponga las bombas a las heladas.
• Evitar el funcionamiento en seco de la bomba.
• No dañe el cable. Nunca utilice el cable para transportar, tirar o desconectar la bomba.
• Limpie la bomba regularmente si el líquido aspirado provoca sedimentos.
• Evite los golpes, no deje caer la bomba.

39. Montaje y puesta en marcha del dispositivo

Comprobar antes de poner en marcha la unidad:

Las bombas están diseñadas para aspirar sólo agua clara o con pequeñas partículas. La bomba debe instalarse en una superficie plana y nivelada. La bomba no es adecuada para uso profesional/comercial.

Instalación y puesta en marcha:

1. Conecte un tubo de escape con un diámetro al menos igual al de la salida de la bomba.
2. Sumergir la bomba en el líquido a bombear, en un ángulo de 45 grados (para reducir la cantidad de aire atrapado en el cuerpo de la bomba). Si la bomba se coloca en el suelo, asegúrese de que está sobre una superficie plana y estable.
3. Asegúrese de que no hay personas en el líquido a bombear.
4. Conecte el enchufe eléctrico de la bomba en la toma de corriente.

40. Accesorios incluidos en la entrega

Pieza de conexión	1 pieza
Racor universal	1 pieza
O-ring	2 piezas
Instrucciones	1 pieza

41. Asistencia en caso de mal funcionamiento

PELIGRO!

¡Riesgo de electrocución!

Cuando se trabaja en la bomba, existe el riesgo de sufrir una descarga eléctrica.

■ Antes de realizar todos los trabajos de eliminación de averías, extraiga el conector.
Asignación de un electricista cualificado para eliminar los fallos de la instalación eléctrica.

iiiADVERTENCIA!!!

No introduzca los dedos ni otros objetos en la abertura al retirar la tapa.

Anomalía	Posible causa	Remedio
El motor no arranca.	Impulsor bloqueado.	Eliminar la suciedad en la zona de aspiración. Limpie con una herramienta adecuada a través de la abertura trasera del alojamiento del motor.
	El disyuntor térmico se ha disparado.	Espere hasta que el interruptor térmico vuelva a encender la bomba. Preste atención a la temperatura máxima del líquido bombeado. Hacer revisar la bomba.
	No hay tensión de red.	Compruebe los fusibles y haga que un electricista cualificado revise el suministro eléctrico.
La bomba gira, pero no bombea.	Nivel de agua demasiado bajo.	Sumergir más la manguera de aspiración.
	Aire en el cuerpo de la bomba.	Llena la bomba.
	La bomba aspira aire.	Compruebe la estanqueidad de todos los racores de conexión y de la tapa del filtro.
	Obstrucción en el lado de succión.	Atención.Peligro de quemaduras por agua caliente.Eliminar la suciedad en la zona de aspiración.
	Tubo de suministro cerrado.	Precaución.Peligro de quemaduras por agua caliente.Abra el tubo de presión.
	Tubo de suministro doblada.	Estire el tubo de salida.
Cantidad bombeada demasiado pequeña	Tubo de entrega doblado.	Estire el tubo de salida.
	Diámetro de la tubería demasiado pequeño.	Utilice un tubo de suministro más grande.
	Obstrucción en el lado de succión.	Eliminar la suciedad en la zona de aspiración.
	Altura de entrega excesiva.	Preste atención a la altura máxima de entrega, véase los datos técnicos.
	Altura de aspiración excesiva.	Compruebe la altura de aspiración, preste atención a la altura máxima de aspiración. - ver datos técnicos.

42. Declaración de conformidad de la UE

Nosotros,

FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, ALEMANIA

Declaramos que la máquina descrita a continuación, en virtud de su diseño y construcción y en la versión que hemos comercializado, cumple con los requisitos básicos de salud y seguridad pertinentes de las directivas de la CE.

Denominación del aparado:

Bomba de inmersión / Water pump

Tipo de aparado:

FX-TP1250 / FX-RTP350 / FX-TP1350

FX-TP1750/FX-TP11100 + INOX

Marca comercial:

FUXTEC

Consumo de energía

FX-TP1250: 250W

FX-RTP350: 350W

FX-TP1350: 350W

FX-TP1750: 750W

FX-TP11100: 1100W

Normas CE pertinentes:

2006/95/EC, 2004/108/EC, 2014/35/EU, 2002/95/EC

Normas aplicadas:

EN55014-1:2006+A1

EN55014-2 : 1997+A1+A2

EN60335-1:2002+A1+A11+A12+A2+A13+A14+A15

EN60335-2-41:2003+A1+A2

EN61000-3-2 : 2006+A1+A2

EN61000-3-3 : 2008

EN55014-1

EN55014-2

EN61000-3-2

EN61000-3-3

Firma/fecha del fabricante:

C. Bille

L. Zirkler, 18.07.2023

el nombre y la dirección de la persona

Leonhard Zirkler

autorizada a rellenar la ficha técnica

FUXTEC GMBH - KAPPSTRAße 69, 71083 HERRENBERG, ALEMANIA

establecida en la Comunidad
