FX-TP11100INOX - Bomba de água Fuxtec - Manual de utilização gratuito

Tipo de produto	Bomba elétrica submersível para água limpa e ligeiramente suja
Marca	Fuxtec
Modelo	FX-TP11100INOX
Tensão de alimentação	230 V / 50 Hz
Potência absorvida	1100 W
Grau de proteção	IPX8 (imersão permanente possível)
Caudal máximo	15 000 l/h
Altura de recalque máxima	11 m
Altura de aspiração máxima	7 m
Temperatura máxima do líquido	35 °C
Granulometria máxima das partículas	35 mm
Dimensões (C x L x A)	470 x 40 x 130 mm
Peso	7,8 kg
Comprimento do cabo	10 m
Material do corpo	Aço inoxidável (menção INOX)
Interruptor de boia	Sim, integrado para ligar/desligar automático
Conexão de saída	Conexão multifuncional (mangueira adaptável)
Acessórios fornecidos	Peça de ligação, adaptação universal, 2 anéis de vedação, manual de instruções
Utilizações recomendadas	Drenagem, transferência de água, esvaziamento de reservatórios, água da chuva, água clorada
Utilizações proibidas	Água potável, água salgada, líquidos inflamáveis ou corrosivos, água >35°C
Manutenção corrente	Enxaguar com água limpa após uso, limpar regularmente as fendas de aspiração
Instruções de segurança	Desligar antes da manutenção, usar um disjuntor diferencial, nunca operar a seco
Reparabilidade	Mandar reparar por um profissional credenciado; turbina e juntas substituíveis
Garantia	Em conformidade com a legislação europeia (consultar o revendedor)

Perguntas frequentes - FX-TP11100INOX Fuxtec

Qual é a potência da bomba Fuxtec FX-TP11100INOX?

A bomba tem uma potência de 1100 watts sob 230 V / 50 Hz.

Qual é o caudal máximo da bomba?

O caudal máximo atinge 15 000 litros por hora (l/h).

Qual é a altura de recalque máxima?

A altura de recalque máxima é de 11 metros.

A bomba pode bombear água suja?

Sim, ela pode bombear água contendo até 5% de partículas sólidas com diâmetro máximo de 35 mm.

Quais líquidos nunca se deve bombear com esta bomba?

Nunca bombeie água potável, água salgada, líquidos inflamáveis (gasolina, querosene), corrosivos ou agressivos, nem líquidos acima de 35°C.

Como instalar e iniciar a bomba?

Coloque a bomba sobre uma superfície plana, mergulhe-a a 45° para evitar bolhas de ar, conecte uma mangueira de diâmetro adequado e depois ligue-a. O interruptor de boia gerencia a partida automática.

O que fazer se a bomba não ligar?

Verifique se a bomba está ligada, se a boia pode se mover livremente e se o disjuntor diferencial não desarmou. Consulte a tabela de solução de problemas no manual.

Como fazer a manutenção da bomba Fuxtec FX-TP11100INOX?

Sempre desligue antes da manutenção. Enxágue com água limpa após cada uso, limpe regularmente as fendas de aspiração e verifique a boia a cada 3 meses. Proteja a bomba contra geada.

Quais acessórios são fornecidos com a bomba?

A entrega inclui: uma peça de ligação, uma adaptação universal, dois anéis de vedação e o manual de instruções.

Onde posso encontrar o manual completo?

O manual completo está disponível gratuitamente para download em notice-facile.com em formato PDF para o modelo FX-TP11100INOX Fuxtec.

MANUAL DE UTILIZADOR FX-TP11100INOX Fuxtec

1. Dados técnicos ....54

2. Descrição do produto ....55

3. Utilização prevista e instruções gerais de segurança ....56

4. Símbolos....58

5. Cuidados e manutenção do aparelho ....59

6. Montagem e arranque do aparelho....59

7. Âmbito de fornecimento Acessórios....59

8. Ajuda com falhas....60

9. Declaração UE de Conformidade ....62

NEDERLANDSE VERSIE 63

Bomba submersível eléctrica

FX-TP1250 / FX-TP1350

FX-RTP350 / FX-TP1750

FX-TP11100 (INOX)

O seu novo aparelho foi desenvolvido e concebido de acordo com os elevados padrões da FUXTEC, tais como a facilidade de utilização e a segurança do utilizador. Se for corretamente tratado, este aparelho irá servir-lhe bem durante muitos anos.

AVISO: Para reduzir o risco de ferimentos, o utilizador deve ler e compreender este manual antes de utilizar o aparelho.

FUXTEC GMBH KAPPSTRASSE 69, 71083 HERRENBERG-GÜLTSTEIN, ALEMANHA

Estamos constantemente a tentar melhorar os nossos produtos. Os dados técnicos e as ilustrações estão, por isso, sujeitos a alterações!

1. Dados técnicos

	FX-RTP350	FX-TP1250	FX-TP1350	FX-TP1750	FX-TP11100	INOX
	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ	230V/50HZ
	350 watts	250 watts	350 watts	750 watts	1100 watts	1100 watts
	IPX8	IPX8	IPX8	IPX8	IPX8	IPX8
	5200l/h	6000l/h	7500l/h	12000l/h	15000l/h	15000l/h
	11m	6m	6m	9,5m	11m	11m
	7m	7m	7m	7m	7m	7m
	<35°C	<35°C	<35°C	<35°C	<35°C	<35°C
	5mm	5mm	20 mm	30 mm	35mm	35mm
	400 mm200 mm	400 mm200 mm	400 mm200 mm	400 mm200 mm	470 mm40 mm	470 mm40 mm
	130 mm	130 mm	130 mm	130 mm	130 mm	130 mm
	10m	10m	10m	10m	10m	10m
	4,3 kg	4,9 kg	4,9 kg	5,6 kg	7,3 kg	7,8 kg

44. Descrição do produto

Neste manual de instruções são descritos vários modelos de bombas submersíveis. Identifique o seu modelo através da placa de identificação. INOX

Os aparelhos com a menção "INOX" são fornecidos em aço inoxidável. Isto não afecta o design e a função.

Função:

A bomba submersível aspira o líquido bombeado diretamente através das ranhuras de aspiração e bombeia-o para a saída da bomba na ligação da mangueira combinada. É ligada e desligada por um interrutor de boia. (O modelo FX-TP11100 tem de ser ventilado no desgasificador para garantir um funcionamento correto)

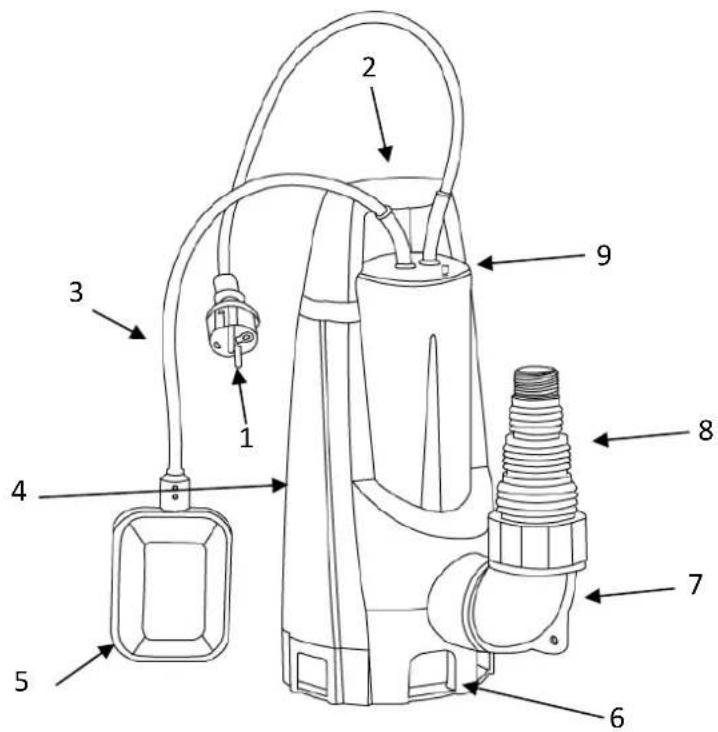

1	Cabo de ligação com ficha de rede
2	Pega de transporte
3	Cabo do interrutor de boia
4	Caixa da bomba
5	Interruptor de boia
6	Ranhuras de admissão
7	Suporte de ligação
8	Ligação da mangueira combinada
9	Ventilação

45. Utilização prevista e instruções gerais de segurança

A bomba submersível destina-se a uma utilização privada em casa e no jardim. Só pode ser utilizada dentro dos limites de funcionamento indicados nos dados técnicos.

A bomba submersível é adequada para:

• Drenagem em caso de inundação
- Bombagem à volta e para fora dos contentores
- Extração de água de poços e poços
• Drenagem de colectores e de canais de drenagem.

A bomba submersível só é adequada para bombear os seguintes líquidos:

• Água limpa, água da chuva
• Água clorada
• Água de processo
• Água suja com um máximo de 5% de sólidos em suspensão e um tamanho máximo de partículas de 30 mm de diâmetro (com FX-TP11100 até 35 mm).

Possível utilização incorrecta:

A bomba submersível não deve ser utilizada em funcionamento contínuo. Não deve ser permanentemente submersa abaixo de uma profundidade de água de 3 metros. Não é adequada para bombagem:

• Água potável
• Água salgada
• Alimentação
• Meios agressivos, tais como produtos químicos
• Líquidos corrosivos, inflamáveis, explosivos ou gasosos
• Líquidos com temperatura superior a 35 graus Celsius
• Líquidos arenosos ou abrasivos.

Instruções de segurança:

• As crianças e as pessoas que não estejam familiarizadas com as instruções de utilização não devem utilizar o aparelho.
• Nunca pegue, transporte ou prenda o aparelho pelo cabo de ligação.
• É proibido efetuar modificações ou alterações não autorizadas no aparelho.
• Desligar sempre a ficha de alimentação antes de efetuar qualquer intervenção no aparelho.
• Não utilize a bomba sem um dispositivo de corrente residual.

- A bomba deve ser alimentada com corrente alternada de 230V, conforme especificado na placa de caraterísticas.

- Não utilizar o cabo de alimentação para transportar a bomba ou para a desligar.

- Assegurar que as ligações eléctricas estão protegidas da humidade.

- Evitar que a bomba funcione a seco. Nunca utilizar a bomba se o tubo de aspiração estiver bloqueado.

• É estritamente proibido bombear líquidos corrosivos, altamente inflamáveis, agressivos ou explosivos (como gasolina, petróleo ou diluente nitro), água salgada e alimentos.
• Não utilize a bomba se os dispositivos de segurança estiverem danificados. Nunca desativar os dispositivos de segurança.
• Não opere as bombas em áreas potencialmente explosivas, por exemplo, com líquidos inflamáveis, gases ou poeiras.
• Mantenha as crianças e as pessoas não qualificadas afastadas da bomba quando esta estiver a ser utilizada.
• Risco de ferimentos devido a água quente. Se a bomba funcionar durante muito tempo com a saída fechada, a água na bomba pode aquecer e a água quente pode sair da saída e causar ferimentos.
• Mantenha-se alerta, observe o que está a fazer e use o bom senso ao operar uma bomba.
• Manutenção da bomba. Se a bomba estiver danificada, deve ser reparada por um especialista antes de ser utilizada.
• Esta bomba não se destina a ser utilizada por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimentos, exceto se tiverem recebido supervisão ou instruções relativas à utilização da bomba por uma pessoa responsável pela sua segurança.
• É necessário manter as crianças sob supervisão e garantir que não brincam com a bomba ou com o seu cabo de alimentação. Manter as crianças afastadas da bomba durante o trabalho.

• A bomba não deve ser acionada quando se encontram pessoas na piscina ou no lago do jardim.
• A tensão de rede da casa deve corresponder à tensão de rede especificada nos dados técnicos; não utilizar qualquer outra tensão de alimentação.
• O aparelho só pode ser utilizado numa instalação eléctrica em conformidade com a norma DIN/VDE0100, partes 737, 738 e 702. Para proteção, deve ser instalado um disjuntor de 10 A e um disjuntor de corrente residual com uma corrente residual nominal de 10/30 mA.
• Utilize apenas cabos de extensão destinados a utilização no exterior - secção transversal mínima de 1,5 mm ^2 . Desenrolar sempre completamente os rolos de cabos.
• Não devem ser utilizados cabos de extensão danificados ou quebradiços.
• Verifique o estado do seu cabo de extensão antes de cada utilização.
• A ficha do cabo da bomba deve coincidir com a tomada. Nunca modificar a ficha de forma alguma. Não utilizar fichas adaptadoras. As fichas não modificadas e as tomadas correspondentes reduzem o risco de choque elétrico.

• Evitar o contacto físico com superfícies ligadas à terra.

• A bomba está equipada com uma tomada compatível. A fonte de alimentação no seu país deve estar em conformidade com os regulamentos internacionais.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu centro de assistência ao cliente ou por pessoas com qualificações semelhantes, de modo a evitar perigos.

46. Símbolos

A bomba não deve ser eliminada juntamente com o lixo doméstico normal, mas deve ser eliminada de acordo com os regulamentos ambientais locais.

Conformidade com os regulamentos de segurança aplicáveis no mercado da UE

Ler as instruções de utilização antes de utilizar.

47. Cuidados e manutenção do aparelho

ATENÇÃO: Desligue o aparelho da tomada antes de efetuar qualquer trabalho de manutenção ou conservação!

• No caso de uma instalação temporária, o aparelho deve ser lavado com água limpa após cada utilização.
• No caso de uma instalação permanente, o mecanismo de arranque deve ser verificado de 3 em 3 meses para garantir o seu bom funcionamento.
• Remover regularmente a sujidade que se pode acumular no tanque.
• Não expor as bombas ao gelo.
• Evitar o funcionamento a seco da bomba.
• Não danificar o cabo. Nunca utilizar o cabo para transportar, puxar ou desligar a bomba.
• Limpar regularmente a bomba se o líquido aspirado provocar sedimentos.
• Evitar os choques e não deixar cair a bomba.

48. Montagem e arranque do aparelho

Verificar antes de colocar o aparelho em funcionamento:

As bombas foram concebidas para aspirar apenas água limpa ou água com pequenas partículas. A bomba deve ser instalada numa superfície plana e nivelada. A bomba não é adequada para uma utilização profissional/comercial.

Montagem e arranque:

1. Ligar um tubo de drenagem com um diâmetro pelo menos igual ao diâmetro da saída da bomba
2. Mergulhe a bomba no líquido a aspirar num ângulo de 45 graus (para reduzir a quantidade de ar retido no corpo da bomba). Se a bomba estiver assente no chão, certifique-se de que está numa superfície plana e estável.
3. Certifique-se de que ninguém se encontra no líquido a bombear.
4. Introduzir a ficha eléctrica da bomba na tomada.

49. Âmbito de fornecimento Acessórios

Peça de ligação	1 peça
Encaixe universal	1 peça
O-ring	2 peças
Instruções	1 peça

50. Ajuda com falhas

VORSICHT!

Não introduzir os dedos ou outros objectos na abertura ao retirar a tampa!

Mau funcionamento	Verificar	Medida
O motor não arranca e não faz barulho	A bomba está ligada à corrente?	Verifique a parte eléctrica. Certifique-se de que o flutuador se pode mover livremente.
A bomba não funciona	A roda do tapete rolante move-se?Está em bom estado? A entrada da bomba está livre? O tubo de saída é demasiado estreito?A cabeça está montada demasiado alto?	Eliminar a causa do entupimento, substituir o impulsor e limpar a entrada da bomba. Utilizar a bomba tanto quanto tecnicamente possível.

Manual_FX-TP_Int24_rev10

A bomba pára subitamente	Há água suficiente para a sucção? A bomba funcionou durante muito tempo sem parar? Tem a certeza de que a entrada da bomba não está bloqueada? A alimentação eléctrica da rede corresponde à indicada na placa de caraterísticas?O líquido está mais frio do que 35 graus Celsius?	Desligue a bomba da rede eléctrica e deixe-a arrefecer durante 20 a 30 minutos. Limpar a entrada da bomba. Observar a temperatura do líquido.Utilizar uma ligação eléctrica que corresponda aos dados técnicos do aparelho.
O caudal diminui	A entrada da bomba está limpa? O impulsor está limpo? O tubo de drenagem está bloqueado?	Limpar as zonas sujas.
Baixo caudal ou fugas	A entrada da bomba está limpa? O impulsor está limpo? O tubo de drenagem está bloqueado? O diâmetro do tubo de drenagem é suficientemente grande?	Limpar as zonas afectadas e, se necessário, verificar a válvula anti-retorno.Ligação de um tubo com um diâmetro adequado.

51. Declaração UE de Conformidade

Declaramos que FUXTEC GMBH KAPPSTRAße 69, 71083 HERRENBERG, ALEMANHA que o dispositivo descrito abaixo, pela sua conceção e construção e na versão por nós colocada no mercado, cumpre com os requisitos básicos de saúde e segurança das diretivas CE. Nome do dispositivo: Bomba elétrica submersível / lagoa Tipo de dispositivo: FX-TP1250 / FX-RTP350 /FX TP1350 FX-TP1750/FX-TP11100 + AÇO INOXIDÁVEL Marca: FUXTEC Consumo de energia FX-TP1250: 250W

FX-RTP350: 350W FX-TP1350: 350W FX-TP1750: 750W FX-TP11100: 1100W Normas CE relevantes:

Normas CE pertinentes: 2006/95/EC, 2004/108/EC, 2014/35/EU, 2002/95/EC

Normas aplicadas:

EN55014-1:2006+A1

EN55014-2 : 1997+A1+A2

EN60335-1:2002+A1+A11+A12+A2+A13+A14+A15

EN60335-2-41:2003+A1+A2

EN61000-3-2 : 2006+A1+A2

EN61000-3-3 : 2008

EN55014-1

EN55014-2

EN61000-3-2

EN61000-3-3

C. Jille

Assinatura / Data do fabricante: L. Zirkler, 18.72.2023 Nome e endereço da pessoa habilitada a elaborar a documentação técnica elaborada na Comunidade Leonhard Zirkler FUXTEC GMBH - KAPPSTRAße 69, 71083 HERRENBERG, ALEMANHA

NEDERLANDSE VERSIE
