MANUAL DE UTILIZADOR FX-EGH2800T Fuxtec

Versão em português....74

1. Introdução e segurança....74
2. Nota sobre a utilização segura....75
3. Símbolos no produto e nas instruções ....77
4. Vista geral do produto....79
5. Instruções de montagem....80
6. Funcionamento dienung....81
7. Limpeza e manutenção....85
8. Resolução de problemas ....85
9. Manutenção....86

10. Acessórios e peças sobressalentes....86

11. Descrição geral....86

12. Dados técnicos 86
13. Garantia....87
14. Eliminação....87
15. Serviço de apoio ao cliente....87
16. Direitos de autor 87

62. CENNI SULLO SMALTIMENTO

81. INTRODUÇÃO E SEGURANÇA

Instruções gerais

Leia atentamente este manual de instruções original antes de utilizar o produto pela primeira vez e siga todas as instruções. Guarde o documento num local seguro para consulta futura ou para outros proprietários. Familiarize-se com as funções e a utilização correta do produto. Respeitar todas as instruções de segurança do manual de instruções. Agir sempre de forma responsável e atenciosa para com terceiros. O operador é responsável por acidentes ou perigos para terceiros.

Utilização prevista

O produto só pode ser utilizado de acordo com o fim a que se destina. Qualquer outra utilização é considerada incorrecta. O utilizador ou operador é o único responsável por quaisquer danos ou lesões de qualquer tipo que daí resultem; o fabricante não assume qualquer responsabilidade por isso. O produto não foi concebido para uma utilização comercial, industrial ou comercial. A garantia ou responsabilidade é excluída se o produto for utilizado nessas áreas de aplicação ou em actividades comparáveis.

Não permita que qualquer pessoa que não tenha lido e compreendido completamente estas instruções instale, coloque em funcionamento, ajuste ou opere o produto. Este produto destina-se exclusivamente a compartimentos bem isolados ou a uma utilização não permanente.

Instruções de segurança

Leia todas as instruções de segurança, instruções de funcionamento, ilustrações e informações técnicas fornecidas com o produto. O não cumprimento destas instruções pode resultar em ferimentos graves ou danos. O utilizador é obrigado a utilizar o produto de acordo com a sua finalidade, a prestar atenção ao ambiente circundante e a ter especial consideração por outras pessoas, especialmente crianças. Respeitar sempre as diretrizes de segurança indicadas.

82. NOTA SOBRE A UTILIZAÇÃO SEGURA

ATENÇÃO!

Leia todas as informações e instruções de segurança. Se não o fizer, pode provocar choques eléctricos, incêndios ou ferimentos graves.

GUARDE TODOS OS AVISOS E INSTRUÇÕES PARA REFERÊNCIA FUTURA.

Funcionamento seguro

Aviso geral!

Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimentos, a menos que tenham sido supervisionadas ou instruídas relativamente à utilização do aparelho por uma pessoa responsável pela sua segurança.

As crianças não devem brincar com o aparelho e devem ser vigiadas.

Instruções de utilização

Leia o manual de instruções antes de utilizar o aparelho e familiarize-se com ele.

Preparação

Não permitir que as crianças utilizem o aparelho.

Não trabalhar nas proximidades de pessoas que estejam a assistir.

Usar sempre proteção auditiva e óculos de proteção.

Não usar roupas largas ou com cordões.

Trabalhar apenas em espaços abertos e num terreno firme e nivelado.

Não utilizar em alcatrão ou gravilha, onde o material ejectado pode causar ferimentos.

Verificar todos os parafusos, porcas, pernos e dispositivos de proteção antes da colocação em funcionamento; substituir as etiquetas danificadas ou ilegíveis.

Manutenção e armazenamento

Antes da manutenção, da inspeção, da substituição dos acessórios ou do armazenamento, desligar a alimentação eléctrica, desligar o aparelho da rede, parar as peças móveis e, se necessário, retirar a chave. Deixar arrefecer o aparelho.

Deixar sempre o aparelho arrefecer antes de o guardar.

Segurança no local de trabalho

Manter o local de trabalho limpo e bem iluminado.

Não utilizar o aparelho em atmosferas potencialmente explosivas ou na proximidade de líquidos, gases ou poeiras inflamáveis.

Manter as crianças e outras pessoas afastadas.

Instruções de segurança para aparelhos eléctricos

A ficha de alimentação deve corresponder à tomada de corrente; não modificar nem utilizar adaptadores.

Proteger da humidade e da chuva.

Não utilizar incorretamente o cabo (por exemplo, para o transportar, puxar ou pendurar).

Os cabos danificados só podem ser substituídos por pessoal qualificado.

Utilizar apenas cabos de extensão adequados no exterior.

Em ambientes húmidos, utilizar apenas com um disjuntor de corrente residual (30 mA).

Colocar o cabo de modo a que não possa ser entalado.

Segurança pessoal

Trabalhar com concentração e cuidado. Não utilize o aparelho quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos.

Utilize equipamento de proteção individual, especialmente óculos de proteção.

Ligar o aparelho à rede eléctrica apenas quando este estiver ligado e transportá-lo apenas quando o interrutor estiver desligado.

Retirar as ferramentas de ajuste antes da colocação em funcionamento.

Assegurar uma base de apoio segura.

Usar vestuário justo e manter as jóias e o cabelo comprido afastados.

Ligar corretamente o sistema de extração de poeiras (se existente).

Manusear os aparelhos eléctricos com cuidado

Não sobrecarregar o aparelho; utilizar uma máquina adequada para o trabalho em causa.

Mandar reparar os interruptores defeituosos.

Desligue a ficha de alimentação antes de efetuar ajustes, mudar acessórios ou desligar.

Manter os aparelhos fora do alcance das crianças.

Efetuar uma manutenção regular dos aparelhos e mandar reparar as peças danificadas.

Manter as ferramentas de corte afiadas e limpas.

Utilizar o aparelho e os acessórios apenas para os fins previstos.

Manutenção

A assistência técnica deve ser efectuada apenas por pessoal qualificado e com peças sobressalentes originais.

Antes da manutenção, desligar a ficha de rede, parar as peças em movimento e deixar arrefecer o aparelho.

Os trabalhos de manutenção aqui descritos só podem ser efectuados pelo próprio.

Controlar regularmente os parafusos.

Não efetuar modificações não autorizadas nem utilizar peças não autorizadas.

Utilize apenas peças sobresselentes originais.

Guardar sempre o aparelho num local seco.

Nunca transportar o aparelho com o motor em funcionamento. Proteger o aparelho contra danos durante o transporte.

Acessórios autorizados

Utilize apenas acessórios aprovados e fornecidos especificamente para o seu modelo.

Não devem ser utilizados outros acessórios, pois aumentam o risco de acidentes.

Não assumimos qualquer responsabilidade por danos ou ferimentos causados por acessórios não autorizados.

83. SÍMBOLOS NO PRODUTO E NAS INSTRUÇÕES

Neste manual e no próprio produto são utilizados símbolos para indicar possíveis perigos. Estes símbolos de segurança e as suas explicações devem ser compreendidos na íntegra. Atenção: Os avisos, por si só, não eliminam os perigos e não substituem as medidas de segurança necessárias para evitar acidentes.

Leia atentamente este manual de instruções antes de utilizar o produto e guarde-o num local seguro para consulta futura.

Durante a utilização, devem ser usados óculos de proteção e proteção auditiva (por exemplo, capacete insonorizado). Se houver risco de queda de objectos, use também um capacete de proteção.

Use luvas para proteger as suas mãos.

Manter os transeuntes afastados.

Não expor à chuva.

Atenção! Perigo!

Cuidado! Peças que voam

Desligar sempre a máquina, retirar a ficha da tomada e esperar até que o disco de corte esteja completamente parado.

Manter as mãos e os pés afastados das aberturas durante o funcionamento

Cuidado: lâminas em rotação.

Aguarde até que todas as peças móveis estejam completamente paradas antes de lhes tocar.

Não pisar o recipiente de recolha.

Nível de potência sonora garantido LwA = 92 dB(A)

Marca CE

O produto está em conformidade com os requisitos e regulamentos da Comunidade Europeia.

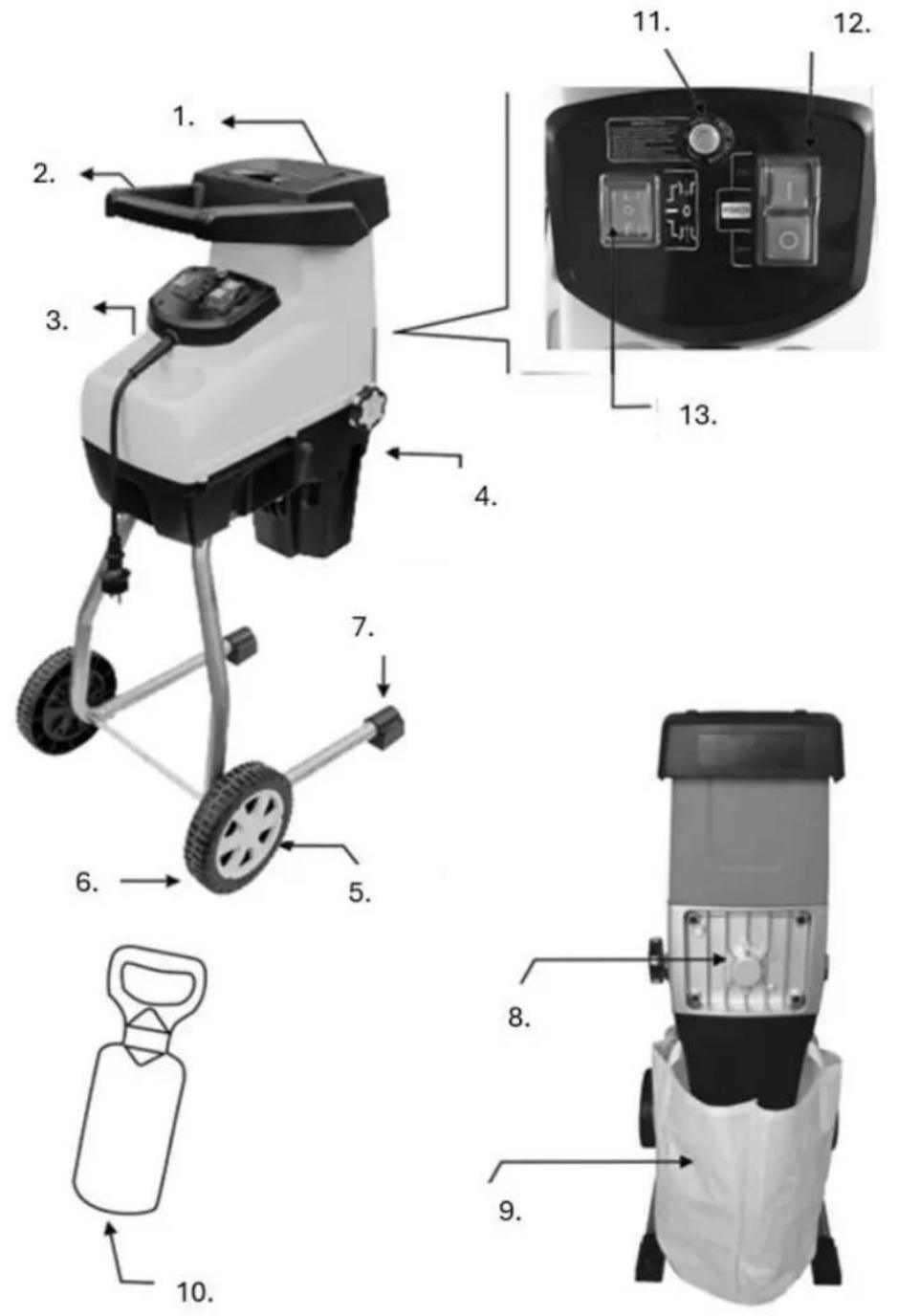

84. VISTA GERAL DO PRODUTO

Por favor, verifique se o artigo está completo, de acordo com o âmbito de fornecimento descrito. Em caso de peças com defeito, contacte o nosso serviço de apoio ao cliente FUXTEC.

Vista geral das peças

1. Funil de enchimento
2. Pega
3. Tampão tipo F
4. Botão de ajuste do contra-prato
5. Tampa da roda
6. Roda
7. Pé de apoio
8. Tampa traseira
9. Saco coletor
10. tampa
11. Interruptor de segurança
12. Interruptor de ligar/desligar
13. Interruptor de avanço/retrocesso

85. INSTRUÇÕES DE MONTAGEM

Montagem do triturador

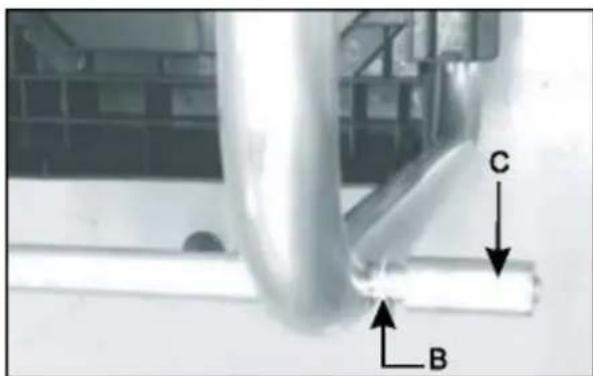

1. Colocar a anilha fornecida (B) e a manga (C) no eixo da roda. (Fig. 1B)

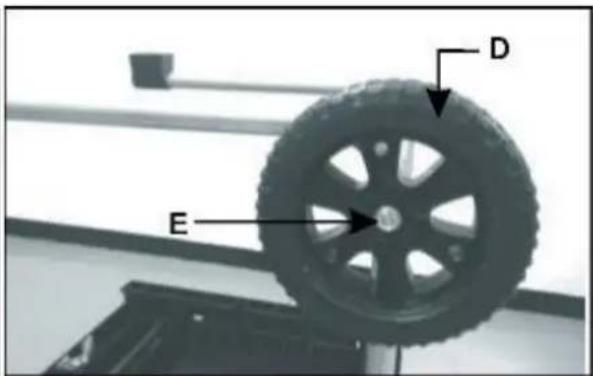

2. Colocar as rodas (D) e apertar inicialmente a porca (E) com a mão. (Fig. 1C)

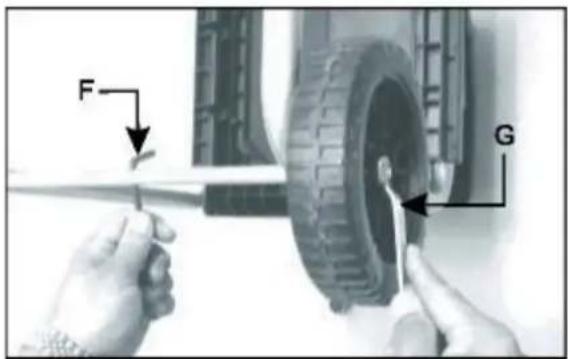

3. Utilizar a chave Allen (F) fornecida para fixar o eixo da roda e apertar simultaneamente a porca com a chave inglesa (G). (Fig. 1D)

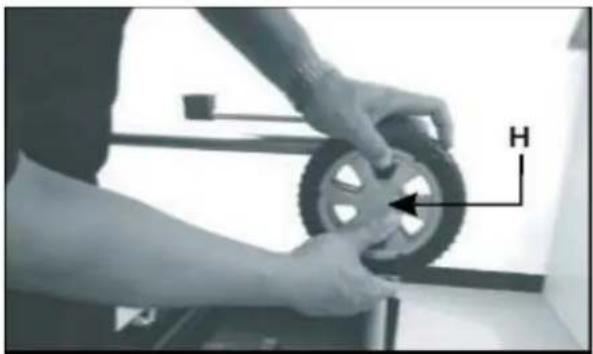

4. Por fim, colocar a cobertura da roda (H) no centro da roda. (Fig. 1E)
5. Virar o picador e colocar o tubo de suporte. (Fig. 1A)
6. Apertar os 4 parafusos com uma chave inglesa para fixar o tubo à caixa. (Fig. 1A)

C B

Fig. 1B

D E

Fig. 1C

F G

Fig. 1D

Cuidado ao inclinar o aparelho sobre as rodas, pois este tem uma distribuição de peso desigual quando inclinado e transportado sobre as rodas.

Colocação do saco coletor

- Fixar os ganchos de suspensão nos dois ganchos (A) de ambos os lados da caixa inferior. (Fig. 2)

86. FUNCIONAMENTO DIENUNG

Preparação

1. Antes de pôr a máquina em funcionamento, olhe para dentro da tremonha e certifique-se de que está vazia.
2. Certifique-se sempre de que está de pé com segurança e que tem um punho firme. Não se estique demasiado. Nunca se coloque mais alto do que a base da máquina quando estiver a encher material.
3. Mantenha-se sempre afastado da área de descarga durante o funcionamento.

4. Tenha especial cuidado para que não se encontrem metais, pedras, garrafas, latas ou outros objectos estranhos durante o carregamento.

5. Se a unidade de corte embater num objeto estranho ou se surgirem ruídos anormais ou vibrações, desligue imediatamente a máquina, deixe-a completamente parada, desligue a ficha de alimentação (nos modelos eléctricos) e proceda da seguinte forma:

a) Verificar se a máquina apresenta danos.
b) Verificar e apertar as peças soltas.
c) Mandar reparar ou substituir as peças danificadas apenas por peças sobresselentes da mesma especificação.

1. Não permita que o material triturado se acumule na área de descarga, uma vez que isso pode interferir com a descarga correta e fazer com que o material volte para trás através da abertura de alimentação.

2. Todas as protecções e deflectores devem estar montados e em perfeitas condições.

3. Nunca transportar a máquina com o motor em funcionamento.
4. Desligue a máquina e desligue a ficha de alimentação (para os modelos eléctricos) assim que sair da área de trabalho.
5. Não inclinar a máquina com o motor em funcionamento.
6. Manter o motor livre de sujidade e detritos.

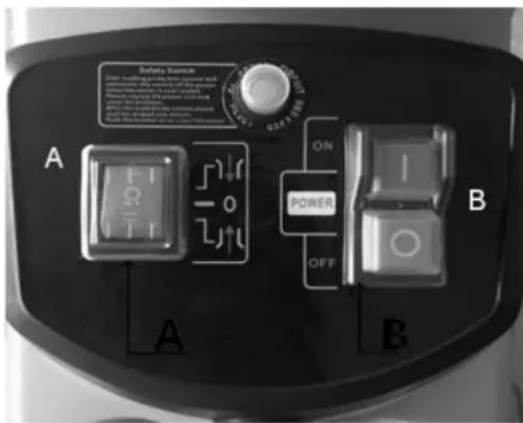

Arranque e paragem

1. Coloque o interrutor de avanço/retrocesso (A) na posição de avanço "+"
2. Prima o interrutor de ligar/desligar (B) para ON (I) para ligar o motor.
3. Prima o interrutor on/off (B) para OFF (O) para parar o motor.

Safety Switch A ON POWER OFF B A B

(Fig. 3)

Cuidado

Danos no aparelho devido a um funcionamento incorreto.

Um manuseamento incorreto pode provocar danos no aparelho.

→ Introduzir o material apenas depois de o aparelho ter sido ligado. Não introduzir material depois de o aparelho ter sido desligado.

Aviso

O aparelho está equipado com um interrutor de segurança que impede o seu arranque involuntário

após uma falha de corrente.

Proteção contra sobrecarga

Este aparelho está equipado com um sistema de proteção contra sobrecargas.

Para proteger o motor, a alimentação eléctrica é desligada automaticamente em caso de sobrecarga do motor.

Aguardar pelo menos 1 minuto antes de voltar a ligar o aparelho:

1. Prima o botão de reset.
2. Premir o interrutor de ligar/desligar.

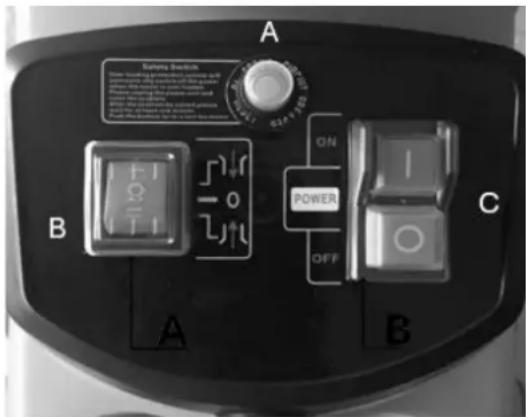

Se o motor não arrancar, proceder da seguinte forma:

1. Prima o interrutor de segurança (A).
2. Colocar o interrutor de avanço/retrocesso (B) na posição de retrocesso.
3. Premir e manter premido o interrutor de ligar/desligar (ON [I]) para remover quaisquer objectos de bloqueio das lâminas.

B A ON POWER OFF C B

(Fig. 4)

⚠ Cuidado:

Usar sempre luvas de proteção durante a execução destes passos!

Instruções de utilização

1. Introduzir o material cortado na abertura do lado direito. Este é automaticamente puxado pela lâmina que roda no sentido contrário ao dos ponteiros do relógio.
2. Não encher completamente a abertura para evitar entupimentos.
3. Alternar entre ramos e material ligeiramente húmido e podre - isto também evita bloqueios.
4. Compostagem de restos de cozinha macios - não os coloque no triturador!
5. Os ramos com folhas devem passar completamente pelo triturador e sair do caminho antes de ser adicionado novo material. Assegure-se de que o material triturado cai sem obstáculos na caixa de recolha.
6. A abertura de ventilação não deve ser bloqueada por material cortado.
7. A trituração contínua de madeira grossa ou de ramos pode bloquear o aparelho.
8. O material macio, como folhas ou ramos, pode bloquear facilmente a entrada de ar - empurre-o para dentro com o tamper.
9. Antes de triturar, verifique se o material tem pregos ou pedras, pois estes podem danificar seriamente o triturador.

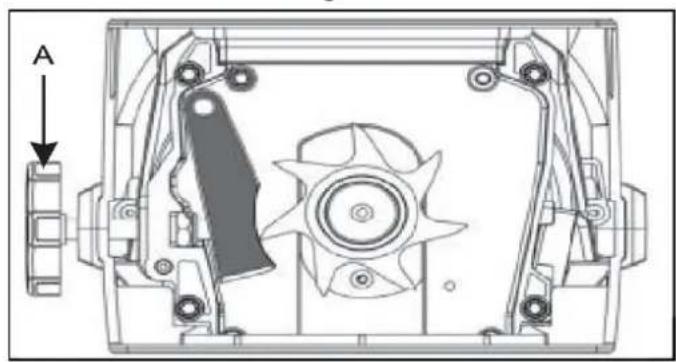

Ajustar a contraplaca

Para obter resultados de corte óptimos e evitar danos na lâmina, a contraplaca deve ser ajustada regularmente. O ajuste também é necessário se ocorrer uma interligação.

1. Rodar o botão de ajuste da contraplaca (A) no sentido dos ponteiros do relógio, até se ouvir um ligeiro ruído de fricção e até que as aparas finas de alumínio caiam brevemente da calha de descarga. (Fig. 5A e 5B)
2. O material cortado deve então ser completamente cortado novamente.

A 称→

(Fig. 5A)
(Fig. 5B)

• Remover a sujidade e os resíduos de material após cada utilização.
• Não limpar o aparelho com água corrente ou alta pressão.
• Não utilizar produtos de limpeza ou solventes.
• Utilizar uma escova ou um pano macio para a limpeza.

Substituir a placa do balcão

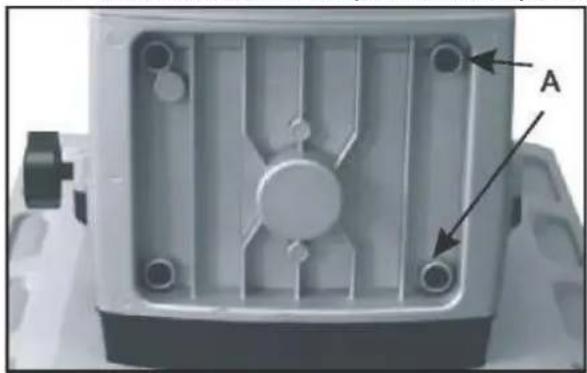

1. Abrir a tampa traseira, desapertando os 4 parafusos (A). (Fig. 6A)
2. Retire a contraplaca (B) e coloque uma nova. (Fig. 6B)
3. Voltar a colocar a tampa traseira e apertar os parafusos com uma chave inglesa.

87. LIMPEZA E MANUTENÇÃO

Antes de iniciar qualquer trabalho de limpeza ou manutenção, certifique-se de que o triturador de jardim está desligado e desconectado da fonte de alimentação. Para a limpeza das lâminas de corte, use sempre luvas de couro resistentes.

Para garantir um ótimo desempenho do triturador de jardim, este deve ser mantido limpo.

1. Limpe sempre o triturador de jardim imediatamente após a utilização.
2. Não deixar secar ou endurecer qualquer material nas superfícies do triturador de jardim. Isto prejudica diretamente o desempenho da trituração.
3. Certifique-se de que a tremonha de alimentação e a calha de descarga estão sempre limpas e sem resíduos.
4. Verifique regularmente se todas as porcas, parafusos e parafusos estão bem apertados.
5. As peças danificadas ou gastos devem ser sempre reparadas ou substituidas por pessoal qualificado.
6. Não utilize produtos de limpeza ou solventes, pois estes podem danificar irremediavelmente o aparelho. Os produtos químicos podem atacar as peças de plástico

Cuidado:

A sua destruidora de jardim deve ser controlada e reparada por pessoal qualificado. Não tente reparar o aparelho sozinho se não tiver formação para o fazer.

Atenção: Nunca utilize uma máquina de limpeza de alta pressão:

Nunca utilize uma máquina de limpeza a alta pressão ou água corrente para limpar o triturador! Remova a sujidade e os detritos vegetais da lâmina em espiral com uma escova.

Limpe o exterior do triturador com um pano humedecido com um detergente suave e água.

88. RESOLUÇÃO DE PROBLEMAS

Causa do problema	Ação
Interruptor de segurança	Verifique se o interrutor está a funcionar corretamente.
Falha de energia	Verificar o cabo de alimentação, a ficha e o fusível da casa.
Material bloqueado na tremonha de alimentação	Desligue o triturador. Retire cuidadosamente o material da tremonha de alimentação. Volte a ligar o triturador e introduza os ramos grossos de modo a que a lâmina não volte a fixar-se imediatamente nas áreas pré-cortadas.
O material de trituração é demasiado macio	Introduzir madeira ou cortar ramos secos.
O aparelho não arranca	Prima o botão de reinicialização e, em seguida, prima o interrutor de ligar/desligar. Se mesmo assim não arrancar, siga os passos da secção "Proteção contra sobrecarga" na página 6.

89. MANUTENÇÃO

Utilize apenas acessórios e peças sobressalentes originais.

Só um aparelho com manutenção e conservação regulares pode prestar uma assistência satisfatória.

Uma manutenção e um cuidado insuficientes podem provocar acidentes e ferimentos imprevistos.

90. ACESSÓRIOS E PEÇAS SOBRESSALENTES

Para garantir a segurança e o bom funcionamento do aparelho, utilize apenas acessórios e peças sobressalentes originais. Para mais informações, consultar o sítio www.FUXTEC.com.

91. DESCRIÇÃO GERAL

Número do artigo: FX-EGH2800T

Descrição do artigo: Triturador elétrico de jardim FUXTEC FX- EGH2800T

92. DADOS TÉCNICOS

Tipo de máquina	Tipo Especificação
Tipo de motor	Elétrico
Tipo de acionamento	Eléctrica
Tipo de combustível	Elétrico
Tensão nominal	230-240 V~
Velocidade nominal	60 rpm
Potência de saída	2800 W (P40)
Nível de potência sonora (medido)	89,9 dB(A), K=2,45 dB
Nível de potência sonora (garantido)	92 dB(A)
Nível de pressão sonora	70,3 dB(A), K=3 dB
Comprimento do cabo	VDE + 0,13 m
Espessura máx. Espessura do ramo	44 mm
Sistema de corte	Rolo
Tipo de recipiente coletor	saco
Capacidade do recipiente coletor	60 l
Tamanho da tremonha	2,9 × 12 cm, máx. 4,4 cm
Alimentação do material	Automático
Adequado para	ramos
Número de lâminas	1
Diâmetro da roda	18 cm
Pega de transporte	Sim
Dimensões (C × L × A)	48 × 42 × 91 cm
Classe de proteção (IP)	IPX4
Peso líquido	16,8 kg
Fornecido pré-montado	Não

93. GARANTIA

O período de garantia tem início na data de compra. O comprovativo de compra deve ser guardado cuidadosamente como prova. A garantia não cobre peças de desgaste e não se aplica a danos causados por utilização incorrecta, manuseamento incorreto, uso de força, modificações técnicas, utilização de acessórios ou peças sobressalentes não autorizados ou tentativas de reparação por pessoas não autorizadas. Os trabalhos de garantia só podem ser efectuados por empresas especializadas ou parceiros de assistência autorizados. Estas condições aplicam-se para além dos direitos de garantia legais, que podem ser regulados de forma diferente consoante o país.

94. ELIMINAÇÃO

O material de embalagem é constituído maioritariamente por materiais recicláveis. Por favor, elimine todos os componentes da embalagem de acordo com os regulamentos locais de separação de resíduos. Ao reciclar a embalagem, está a dar um contributo valioso para a proteção do ambiente e para a utilização sustentável dos recursos.

Este produto não deve ser eliminado juntamente com o lixo doméstico normal. De acordo com a Diretiva Europeia 2012/19/UE sobre Resíduos de Equipamentos Eléctricos e Electrónicos (REEE), o dispositivo deve ser entregue a um ponto de recolha autorizado para resíduos de equipamentos eléctricos e electrónicos no final da sua vida útil.

A eliminação e a reciclagem corretas dos materiais ajudam a proteger o ambiente e a saúde humana. Para mais informações sobre devolução e eliminação, contacte a autoridade local de eliminação de resíduos ou o revendedor onde adquiriu o produto.

95. SERVIÇO DE APOIO AO CLIENTE

Em caso de dúvidas sobre a garantia, reparação ou peças sobressalentes, contacte:

FUXTEC GmbH

Kappstraße 69

71083 Herrenberg

Herrenberg, Alemanha

Telephone: [phone]

Correio eletrónico: [e-mail]

Nota: Por favor, não envie quaisquer devoluções ou reparações para este endereço. Para devoluções ao abrigo da garantia, contacte o nosso serviço de apoio ao cliente.

Todos os direitos reservados. O conteúdo deste manual está protegido por direitos de autor. A sua utilização é permitida dentro do âmbito da operação. Não é permitida qualquer outra utilização ou reprodução sem autorização escrita da FUXTEC GmbH. A FUXTEC GmbH reserva-se o direito de efetuar alterações a este manual de instruções sem aviso prévio.

NEDERLANDSE VERSIE

97. INTRODUCTIE EN BEVEILIGING
