BRUKSANVISNING FX-EGH2800T Fuxtec

1. Introduktion och säkerhet....101
2. Anvisningar för säker användning....101
3. Symboler på produkten och i bruksanvisningen....103
4. Produktöversikt....105
5. Monteringsanvisningar....106
6. Användning dienung....107
7. Rengöring och underhåll 110

8. Felsökning....111

9. Underhåll 111

10. Tillbehör och reservdelar....112

11. Allmän beskrivning....112

12. Tekniska data 112

13. Garanti....112

14. Avfallshantering....113

15. Kundtjänst....113

16. Upphovsrätt....113

Allmänna anvisningar

Läs noga igenom denna bruksanvisning i original innan du använder produkten för första gången och följ alla anvisningar. Förvara dokumentet på ett säkert ställe för framtida bruk eller för senare ägare. Bekanta dig med produktens funktioner och korrekta användning. Beakta alla säkerhetsanvisningar i servicehandboken. Agera alltid ansvarsfullt och hänsynsfullt gentemot tredje part. Operatören är ansvarig för olyckor eller faror som drabbar tredje part.

Avsedd användning

Produkten får endast användas i enlighet med dess avsedda ändamål. All annan användning betraktas som felaktig användning. Användaren eller operatören är ensam ansvarig för eventuella skador av något slag som uppstår; tillverkaren tar inget ansvar för detta. Observera att produkten inte är avsedd för kommersiell, yrkesmässig eller industriell användning. Om produkten används inom sådana användningsområden eller jämförbara verksamheter utesluts garanti eller ansvar.

Låt inte någon som inte har läst och förstått denna bruksanvisning installera, ta i drift, justera eller använda produkten. Denna produkt är endast avsedd för välisolerade rum eller för icke permanent användning.

Läs alla säkerhetsanvisningar, bruksanvisningar, illustrationer och teknisk information som medföljer produkten. Om du inte följer dessa anvisningar kan det leda till allvarliga personskador eller skador. Användaren är skyldig att använda produkten på avsett sätt, att vara uppmärksam på omgivningen och att ta särskild hänsyn till andra personer, i synnerhet barn. Följ alltid de angivna säkerhetsanvisningarna.

114. ANVISNINGAR FÖR SÄKER ANVÄNDNING

WARNING!

Läs all säkerhetsinformation och alla anvisningar. Underlåtenhet att göra detta kan leda till elektriska stötar, brand eller allvarliga personskador.

SPARA ALLA VARNINGAR OCH ANVISNINGAR FÖR FRAMTIDA BRUK.

Säker användning

Allmän varning!

Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap, såvida inte de har fått tillsyn eller instruktioner om hur apparaten ska användas av en person som ansvarar för deras säkerhet.

Barn får inte leka med apparaten och måste hållas under uppsikt.

Instruktioner

Läs igenom bruksanvisningen före användning och bekanta dig med apparaten.

Förberedelser

Låt inte barn använda apparaten.

Arbeta inte i närheten av åskådare.

Använd alltid hörselskydd och skyddsglasögon.

Bär inte löst sittande kläder eller kläder med snoddar.

Arbeta endast i öppna utrymmen och på fast, jämnt underlag.

Använd inte maskinen på asfalt eller grus där utkastat material kan orsaka personskador.

Kontrollera alla skruvar, muttrar, bultar och skyddsanordningar före idrifttagning; byt ut skadade eller oläsliga etiketter.

Underhåll och förvaring

Före underhåll, inspektion, byte av tillbehör eller förvaring ska du stänga av strömförsörjningen, koppla bort apparaten från elnätet, stoppa rörliga delar och ta ut nyckeln om det behövs. Låt apparaten svalna.

Låt alltid apparaten svalna innan den ställs undan för förvaring.

Säkerhet på arbetsplatsen

Håll arbetsplatsen ren och väl upplyst.

Använd inte apparaten i explosionsfarliga miljöer eller i närheten av brandfarliga vätskor, gaser eller damm.

Håll barn och andra personer borta.

Säkerhetsanvisningar för elektriska apparater

Nätkontakten måste passa till vägguttaget; modifiera inte eller använd inte adaptrar.

Undvik fysisk kontakt med jordade ytor.

Skydda mot fukt och regn.

Använd inte kabeln på fel sätt (t.ex. för att bära, dra eller hänga upp).

Skadade kablar får endast bytas ut av kvalificerad personal.

Använd endast lämpliga förlängningskablar utomhus.

I fuktiga miljöer får den endast användas med en jordfelsbrytare (30 mA).

Lägg kabeln så att den inte kan komma i kläm.

Personlig säkerhet

Arbeta koncentrerat och försiktigt. Använd inte apparaten om du är trött eller påverkad av droger, alkohol eller mediciner.

Använd personlig skyddsutrustning, särskilt skyddsglasögon.

Anslut apparaten till elnätet endast när den är påslagen och transportera den endast när strömbrytaren är avstängd.

Ta bort justeringsverktygen före idrifttagningen.

Se till att du står stadigt.

Använd åtsittande kläder; håll smycken och långt här borta.

Anslut dammutsugningssystemet (om monterat) korrekt.

Hantera elektriska apparater varsamt

Överbelasta inte apparaten, använd en maskin som är lämplig för det aktuella arbetet.

Låt reparera defekta strömbrytare.

Dra ut nätkontakten innan du gör justeringar, byter tillbehör eller stänger av apparaten.

Förvara apparaterna utom räckhåll för barn.

Underhåll apparaten regelbundet och låt reparera skadade delar.

Håll skärverktygen vassa och rena.

Använd endast apparaten och tillbehören på avsett sätt.

Service

Låt endast kvalificerad personal utföra service och använd originalreservdelar.

Dra ut nätkontakten, stanna rörliga delar och låt apparaten svalna före underhållsarbeten.

Utför endast själv de underhållsarbeten som beskrivs här.

Kontrollera skruvarna regelbundet.

Gör inga otillåtna ändringar och använd inga otillåtna delar.

Använd endast originalreservdelar.

Förvara alltid apparaten på en torr plats.

Transportera aldrig apparaten med motorn igång. Skydda apparaten från skador under transport.

Godkända tillbehör

Använd endast tillbehör som har godkänts och levererats specifikt för din modell.

Andra tillbehör får inte användas, eftersom de ökar risken för olyckor.

Vi tar inget ansvar för skador som orsakas av otillåtna tillbehör.

115. SYMBOLER PÅ PRODUKTEN OCH I BRUKSANVISNINGEN

I denna bruksanvisning och på själva produkten används symboler för att ange möjliga faror. Dessa säkerhetssymboler och deras förklaringar måste förstås till fullo. Observera: Varningarna i sig undanröjer inte faror och ersätter inte nödvändiga säkerhetsåtgärder för att förhindra olyckor.

Läs igenom denna bruksanvisning noggrant innan du använder produkten och förvara den på en säker plats för framtida bruk.

Skyddsglasögon och hörselskydd (t.ex. ljudisolerad hjälm) måste bäras under drift. Om det finns risk för fallande föremål ska du även bära skyddshjälm.

Använd handskar för att skydda dina händer.

Håll åskådare på avständ.

Får inte utsättas för regn.

Varning! Varning för fara.

Försiktighet! Flygande delar

Stäng alltid av maskinen, dra ut stickkontakten och vänta tills kapskivan har stannat helt och hållet.

Håll händer och fötter borta från öppningarna under drift

Varning: roterande knivar.

Vänta tills alla rörliga delar har stannat helt innan du rör vid dem.

Trampa inte på uppsamlingsbehållaren.

Garanterad ljudeffektnivå LwA = 92 dB(A)

CE-märkning

Produkten uppfyller de krav och bestämmelser som gäller inom Europeiska gemenskapen.

116. PRODUKTÖVERSIKT

Kontrollera att varan är komplett i enlighet med den beskrivna leveransomfattningen. Vid defekta delar, vänligen kontakta vår FUXTEC kundtjänst.

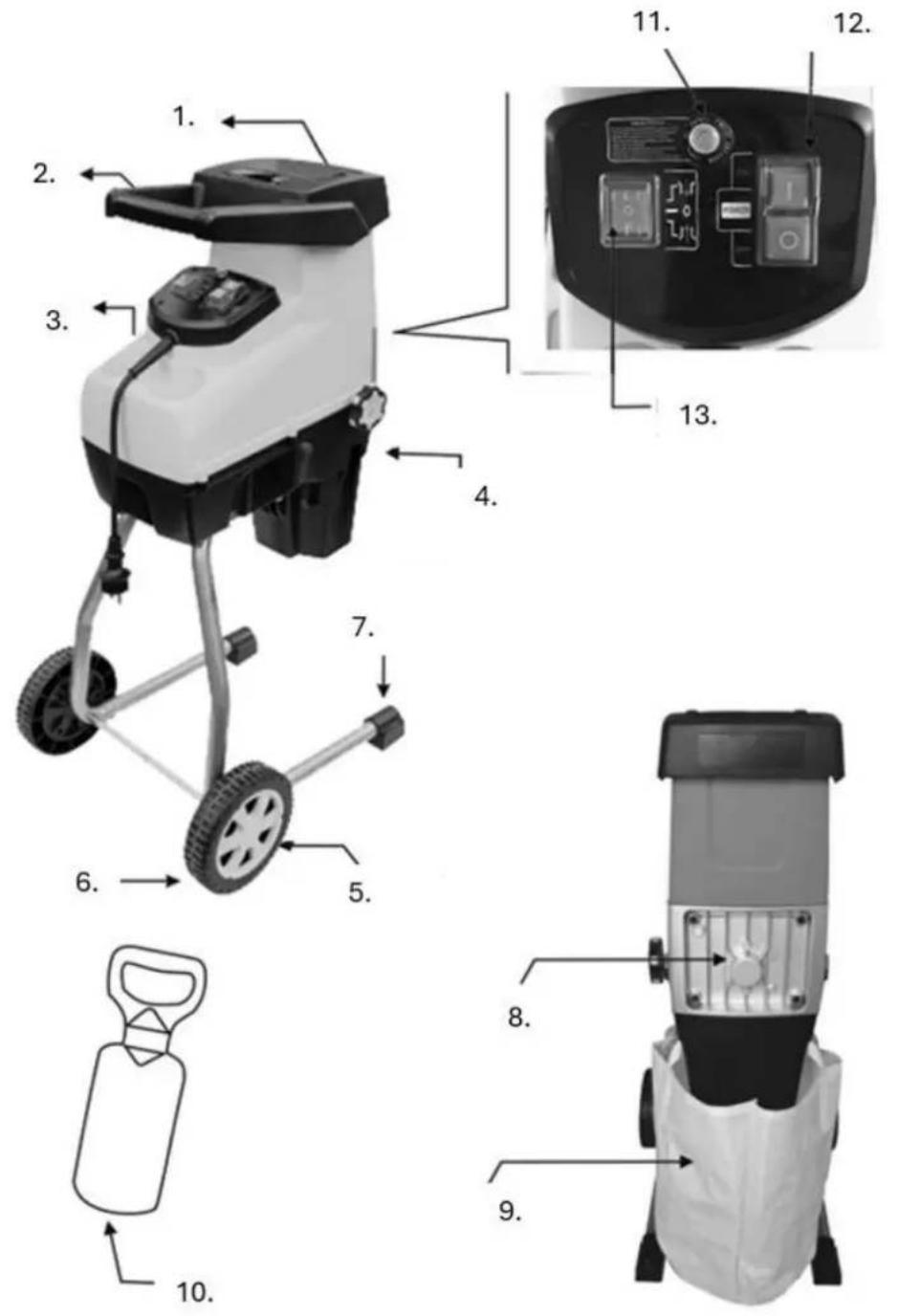

Översikt över delar

1. Påfyllningstratt
2. Handtag
3. Plugg typ F
4. Vred för justering av motplatta
5. Hjulkåpa
6. Hjul
7. Stödfot
8. Bakre skydd
9. Uppsamlingspåse
10. sabotage
11. Säkerhetsbrytare
12. På/av-strömbrytare
13. Strömställare framåt/bakåt

117. MONTERINGSANVISNINGAR

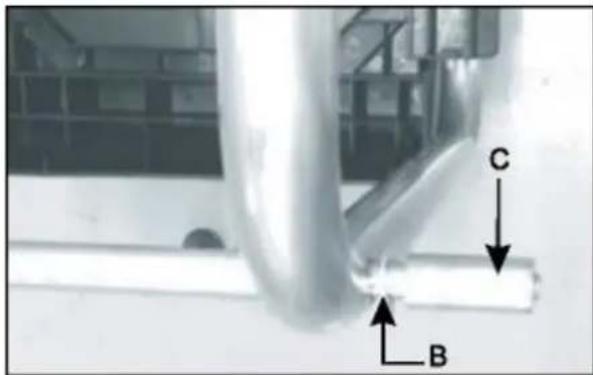

1. Placera den medföljande brickan (B) och hylsan (C) på hjulaxeln. (Bild 1B)
2. Montera hjulen (D) och dra först åt muttern (E) handtätt. (Fig. 1C)

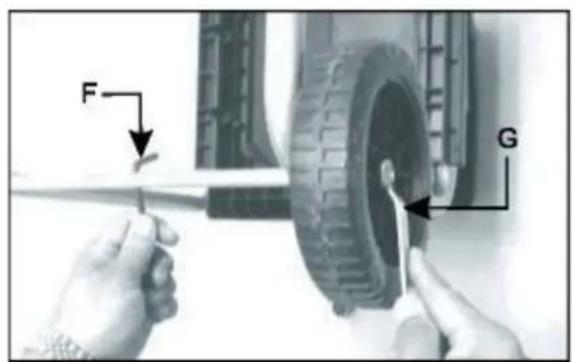

3. Använd den medföljande inexnyckeln (F) för att fixera hjulaxeln och dra samtidigt åt muttern med skiftnyckeln (G). (Fig. 1D)

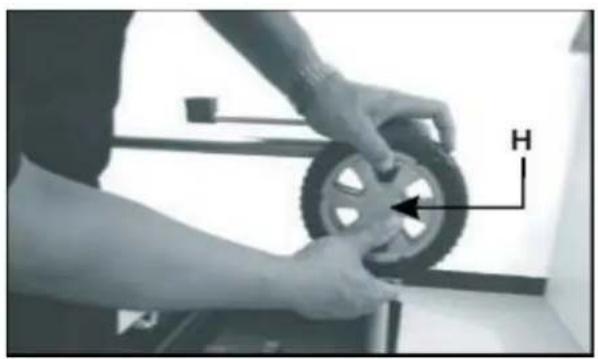

4. Placera slutligen hjulkåpan (H) i mitten av hjulet. (Fig. 1E)
5. Vänd flishuggen och montera stödröret. (Fig. 1A)
6. Dra åt de 4 skruvarna med en skiftnyckel för att fästa röret i höljet. (Fig. 1A)

C B

Bild 1B

D E

Bild 1C

F G

Bild 1D

Var försiktig när du lutar apparaten på hjulen, eftersom den har en ojämn viktfördelning när den lutas och transporteras på hjulen.

- Fäst upphängningskrokarna i de två krokarna (A) på båda sidor av det nedre höljet. (Fig. 2)

1. Innan du startar maskinen ska du titta ner i behållaren och kontrollera att den är tom.
2. Se alltid till att du står stadigt och har ett stadigt grepp. Sträck inte ut dig för mycket. Stå aldrig högre än maskinens underrede när du fyller på material.
3. Håll dig alltid på avständ från utmatningsområdet under drift.
4. Se särskilt till att det inte finns metall, stenar, flaskor, burkar eller andra främmande föremål i närheten när du fyller på.
5. Om skärenheten stöter emot ett främmande föremål eller om det uppstår ovanliga ljud eller vibrationer, ska du omedelbart stänga av maskinen, låta den stå helt stilla, dra ut nätkontakten (för elektriska modeller) och gå tillväga på följande sätt:

a) Kontrollera om det finns skador på maskinen.
b) Kontrollera och dra åt alla lösa delar.
c) Låt reparera skadade delar eller byt endast ut dem mot reservdelar med samma specifikationer.

1. Låt inte finfördelat material samlas i utmatningsområdet, eftersom detta kan hindra korrekt utmatning och orsaka att materialet backar tillbaka genom inmatningsöppningen.

2. Alla skydd och deflektorer måste vara monterade och i perfekt skick.

3. Transportera aldrig maskinen när motorn är igång.

4. Stäng av maskinen och dra ut nätkontakten (för elektriska modeller) så snart du lämnar arbetsområdet.

5. Tippa inte maskinen när motorn är igång.

6. Håll motorn fri från smuts och skräp.

Start och stopp

1. Ställ omkopplaren för fram/back (A) i läge framåt "+"
2. Tryck på/av-brytaren (B) till ON (I) för att starta motorn.
3. Tryck på/av-brytaren (B) till OFF (O) för att stoppa motorn.

Battery Switch A ON POWER OFF A B

(Bild 3)

Försiktighet

Skador på apparaten på grund av felaktig användning.

Felaktig hantering kan leda till skador på apparaten.

→ Mata endast in material efter att apparaten har slagits på. Lägg inte i något material efter att apparaten har stängts av.

Observera

Apparaten är utrustad med en säkerhetsbrytare som förhindrar oavsiktlig omstart efter ett strömavbrott.

Överbelastningsskydd

Denna apparat har ett överbelastningsskydd.

För att skydda motorn stängs strömförsörjningen automatiskt av om motorn överbelastas.

Vänta minst 1 minut innan du startar om apparaten:

1. Tryck på återställningsknappen.
2. Tryck på på/av-knappen.

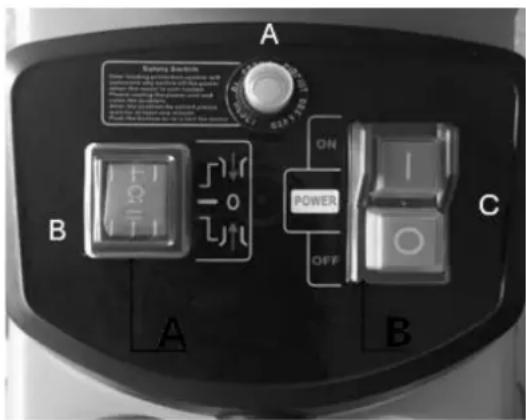

Om motorn inte startar gör du på följande sätt:

1. Tryck på säkerhetsbrytaren (A).
2. Ställ omkopplaren för framåt/bakåt (B) i bakåtläge.
3. Tryck och håll in på/av-brytaren (ON [I]) för att avlägsna eventuella blockerande föremål från knivarna.

A Battery Switch B ON POWER OFF C A B

(Bild 4)

Använd alltid skyddshandskar när du utför dessa steg!

Anvisningar för användning

1. Mata in det hackade materialet i öppningen på höger sida. Det dras automatiskt in av den moturs roterande kniven.
2. Fyll inte öppningen helt för att undvika igensättning.
3. Växla mellan grenar och lätt fuktigt, ruttet material - detta förhindrar också blockeringar.
4. Kompostera mjukt köksavfall - kör det inte genom dokumentförstöraren!
5. Grenar med löv måste passera helt genom kompostkvarnen och vara ur vägen innan nytt material läggs i. Se till att det strimlade materialet faller ner obehindrat i insamlingslådan.
6. Ventilationsöppningen får inte blockeras av hackat material.
7. Kontinuerlig strimling av tjockt trä eller grenar kan blockera apparaten.
8. Mjukt material som löv eller kvistar kan lätt blockera insuget - tryck in det med tampern.
9. Kontrollera att det inte finns spikar eller stenar i materialet innan du flisar det, eftersom dessa kan orsaka allvarliga skador på flishuggen.

För att uppnå bästa möjliga flisningsresultat och förhindra skador på knivbladet måste motplattan justeras regelbundet. Justering är också nödvändig om det uppstår en sammanlänkning.

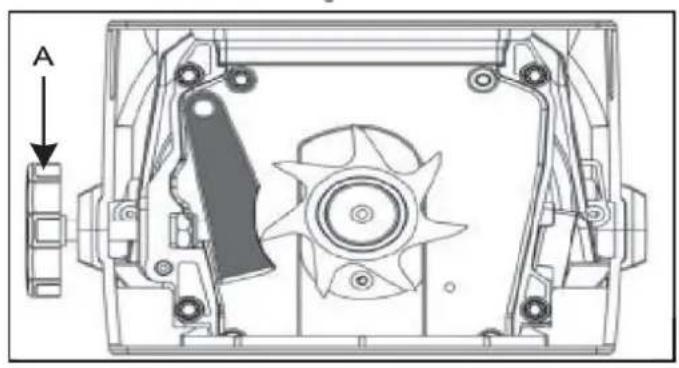

1. Vrid inställningsratten för motplattan (A) medurs tills ett lätt gnidningsljud hörs och fina aluminiumspån faller ut ur utmatningsrännan en kort stund. (Fig. 5A och 5B)

2. Det hackade materialet ska sedan skäras helt igen.

A

(Fig. 5A)
(Fig. 5B)

• Avlägsna smuts och materialrester efter varje användningstillfälle.
• Rengör inte apparaten med rinnande vatten eller högt tryck.
• Använd inte rengöringsmedel eller lösningsmedel.
• Använd en mjuk borste eller trasa för rengöring.

Byte av motplattan

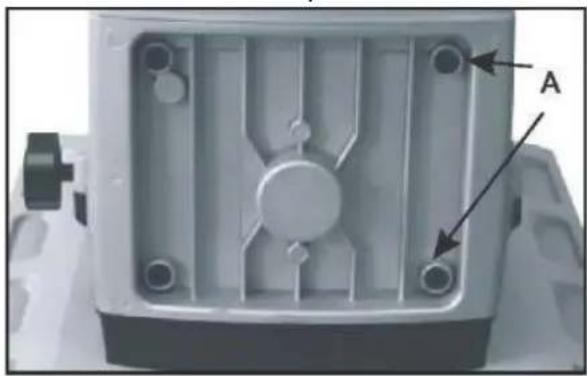

1. Öppna bakstycket genom att lossa de 4 skruvarna (A). (Fig. 6A)
2. Ta bort motplattan (B) och sätt in en ny. (Fig. 6B)
3. Sätt tillbaka bakstycket och dra åt skruvarna med en skiftnyckel.

Innan du påbörjar rengörings- eller underhållsarbeten ska du se till att kompostkvarnen är avstängd och frånkopplad från elnätet. Använd alltid kraftiga läderhandskar vid rengöring av knivarna.

För att trädgårdskvarnen ska fungera optimalt måste den hållas ren.

1. Rengör alltid kompostkvarnen omedelbart efter användning.
2. Låt inte något material torka eller härda på kompostkvarnens ytor. Detta kommer direkt att

påverka strimlingsprestandan.

1. Se till att inmatningstratten och utmatningsrännan alltid är rena och fria från rester.
2. Kontrollera regelbundet att alla muttrar, bultar och skruvar är åtdragna.
3. Låt alltid kvalificerad personal reparera eller byta ut skadade eller slitna delar.
4. Använd inte rengöringsmedel eller lösningsmedel, eftersom dessa kan orsaka irreparabla skador på apparaten. Kemikalier kan angripa plastdelar

Varning för detta:

Låt behörig fackpersonal kontrollera och serva din trädgårdsmaskin. Försök inte att reparera apparaten själv om du inte är utbildad för detta.

Använd aldrig högtryckstvätt eller rinnande vatten för att rengöra kompostkvarnen! Avlägsna smuts och växtrester från spiralbladet med en borste.

Torka av dokumentförstöraren utvändigt med en trasa fuktad med milt rengöringsmedel och vatten.

120. FELSÖKNING

Orsak	Åtgärd
Säkerhetsbrytare	Kontrollera att brytaren fungerar som den ska.
Strömavbrott	Kontrollera nätkabel, stickpropp och huvudsäkring.
Material blockerat i inmatningstratten	Stäng av dokumentförstöraren. Dra försiktigt ut materialet ur inmatningstratten. Slå på kompostkvarnen igen och mata in tjocka grenar så att kniven inte omedelbart återgår till de förskurna områdena.
Det flisade materialet är för mjukt	Mata in trä eller hugga torkade grenar.
Apparaten startar inte	Tryck på återställningsknappen och sedan på på/av-knappen. Om maskinen fortfarande inte startar ska du följa anvisningarna i avsnittet "Överbelastningsskydd" på sidan 6.

121. UNDERHÅLL

Använd endast originaltillbehör och originalreservdelar.

Endast en regelbundet underhållen och servad apparat kan ge tillfredsställande hjälp.

Bristfälligt underhåll och skötsel kan leda till oförutsedda olyckor och skador.

122. TILLBEHÖR OCH RESERVDELAR

Använd endast originaltillbehör och originalreservdelar för att garantera att apparaten är säker och fungerar korrekt. Ytterligare information finns på www.FUXTEC.com.

123. ALLMÄN BESKRIVNING

Artikelnummer: FX-EGH2800T

Artikelbeskrivning: FUXTEC elektrisk trädgårdsklippare FX- EGH2800T

124. TEKNISKA DATA

Typ	Typ Specifikation
Typ av motor	Elektrisk
Typ av frekvensomriktare	Elektrisk
Typ av bränsle	Elektrisk
Nominell spänning	230-240 V~
Nominell hastighet	60 varv per minut
Utgående effekt	2800 W (P40)
Ljudeffektnivå (uppmätt)	89,9 dB(A), K=2,45 dB
Ljudeffektnivå (garanterad)	92 dB(A)
Ljudtrycksnivå	70,3 dB(A), K=3 dB
Kabelns längd	VDE + 0,13 m
Max. tjocklek Förgreningens tjocklek	44 mm
Kapningssystem	Rulle
Typ av uppsamlingsbehållare	påse
Uppsamlingsbehållarens kapacitet	60 l
Storlek på behållare	2,9 × 12 cm, max. 4,4 cm
Materialmatning	Automatisk
Lämplig för	grenar
Antal knivar	1
Hjulets diameter	18 cm
Handtag för transport	Ja, det finns
Mått (L × B × H)	48 × 42 × 91 cm
Skyddsklass (IP)	IPX4
Vikt netto	16,8 kg
Levereras förmonterad	Nej till

125. GARANTI

Garantitiden börjar löpa från inköpsdatumet. Förvara inköpsbeviset omsorgsfullt som bevismaterial. Garantin omfattar inte förslitningsdelar och gäller inte för skador som orsakats av felaktig användning, felaktig hantering, våld, tekniska ändringar, användning av otillåtna tillbehör eller reservdelar eller

reparationsförsök av obehöriga. Garantiarbeten får endast utföras av auktoriserade fackföretag eller servicepartner. Dessa villkor gäller utöver de lagstadgade garantirättigheterna, som kan regleras på olika sätt beroende på land.

126. AVFALLSHANTERING

Förpackningsmaterialet består huvudsakligen av återvinningsbara material. Kassera alla förpackningskomponenter i enlighet med lokala bestämmelser för avfallssortering. Genom att återvinna förpackningen bidrar du på ett värdefullt sätt till miljöskyddet och en hållbar resursanvändning.

Denna produkt får inte kastas i det vanliga hushållsavfallet. I enlighet med det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning (WEEE) måste enheten lämnas till en auktoriserad insamlingsplats för avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning när den är uttjänt.

Korrekt bortskaffande och återvinning av material bidrar till att skydda miljön och människors hälsa. För mer information om retur och avfallshantering, kontakta din lokala avfallshanteringsmyndighet eller återförsäljaren där du köpte produkten.

127. KUNDTJÄNST

Om du har några frågor angående garanti, reparation eller reservdelar, vänligen kontakta FUXTEC GmbH

Kappstraße 69

71083 Herrenberg

Herrenberg, Tyskland

Telefon: [phone]

E-post till [e-mail]

Obs: Skicka inga returer eller reparationer till denna adress. För returer under garanti, vänligen kontakta vår kundtjänst.

128. UPPHOVSRÄTT

Alla rättigheter förbehållna. Innehållet i denna bruksanvisning är upphovsrättsligt skyddat.

Användningen är tillåten inom ramen för driften. All annan användning eller reproduktion är inte tillåten utan skriftligt tillständ från FUXTEC GmbH. FUXTEC GmbH förbehåller sig rätten att göra ändringar i denna bruksanvisning utan föregående meddelande.

WERSJA POLSKA

129. WPROWADZENIE I ZABEZPIECZENIA

Instrukcje ogólne
