BEDIENUNGSANLEITUNG FX-BZ30 Fuxtec
- Nutzung der Bindezange 5
- Nachfüllen der Klammern 7
- Nachfüllen des Bandes....7
- Wechseln der Klinge....7
- Vorgehensweise bei Ladehemmungen der Klammern 8
VERSION FRANCAISE 9
Original-Bedienungsanleitung
1. Nutzung der Bindezange
- Die Bindezange wird Ihnen bereits mit Klammern und Band in den dafür vorgesehen Kammern geliefert.

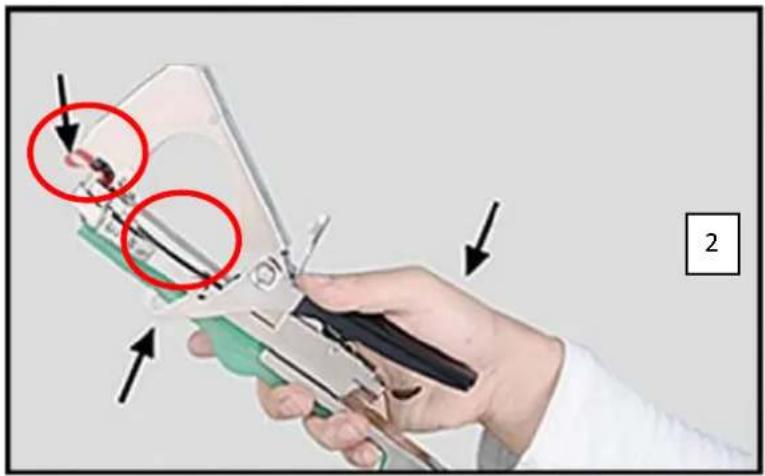

- Für die Erstnutzung, ziehen Sie das Band mit der Hand leicht nach oben raus und drücken Sie im Anschluss den Griff etwa den halben Weg ein, bis sie ein erstes Klickgeräusch hören (Bild 2).

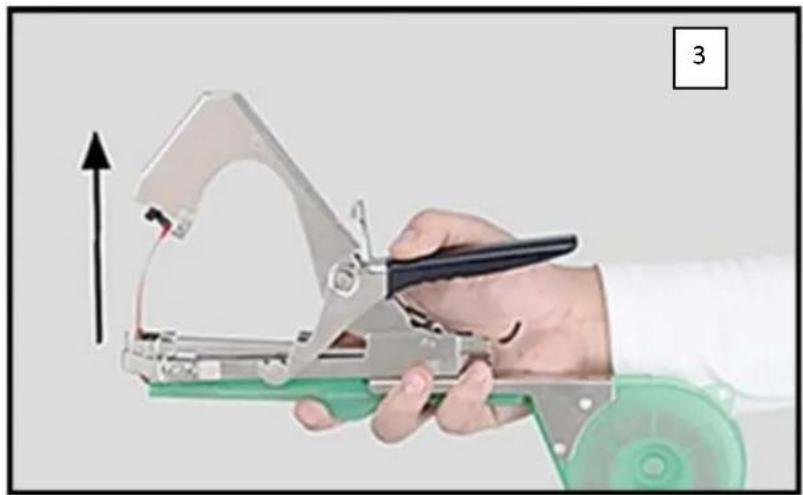

Der Bandgreifer rastet ein und greift das Band. Beim Lösen des Griffes wird das Band aus der Führung mittels des Bandgreifers nach oben gezogen (Bild 3).
- Sollte der Bandgreifer das Band nicht beim ersten Versuch greifen, so ist dieses keine Fehlfunktion. Es bedarf eventuell einiger Versuche, bis der Bandgreifer das Band greift. Sollten Sie das Klickgeräusch schon gehört haben und das Band wurde dennoch nicht durch den Greifer gefasst, so empfehlen wir Ihnen die Klammern zunächst aus der betreffenden Kammer zu entfernen (siehe Punkt: Nachfüllen der Klammern). Im Anschluss drücken Sie den Griff einmalig ganz durch. Der Bandgreifer begibt sich dadurch wieder in die Ausgangsposition und sie verschwenden keine Klammern durch wiederholte Versuche das Band zu greifen.
- Sobald das Band durch den Greifer erfasst wurde, füllen Sie die Klammern wieder in die dafür vorgesehen Kammer ein. Achten Sie bitte darauf, dass die beiden spitzen Enden der Klammer beim Einfüllen in Richtung des schwarzen Griffs zeigen. Bei falscher Positionierung der Klammern, kann das Band nicht befestigt werden.

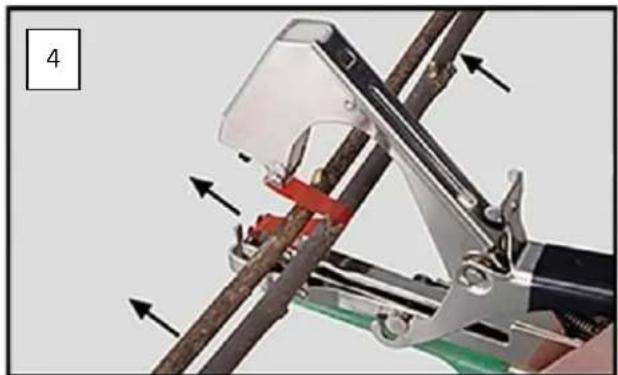

- Für das Zusammenbinden von Ästen, halten Sie bitte die Bindezange wie in Bild 4 gezeigt wird an die Äste dran. Im Anschluss drücken Sie den Griff ganz durch. Mittels der Klammern wird das Band „zusammengetackert“ und durch die Klinge von der Bandrolle getrennt.
2. Nachfüllen der Klammern

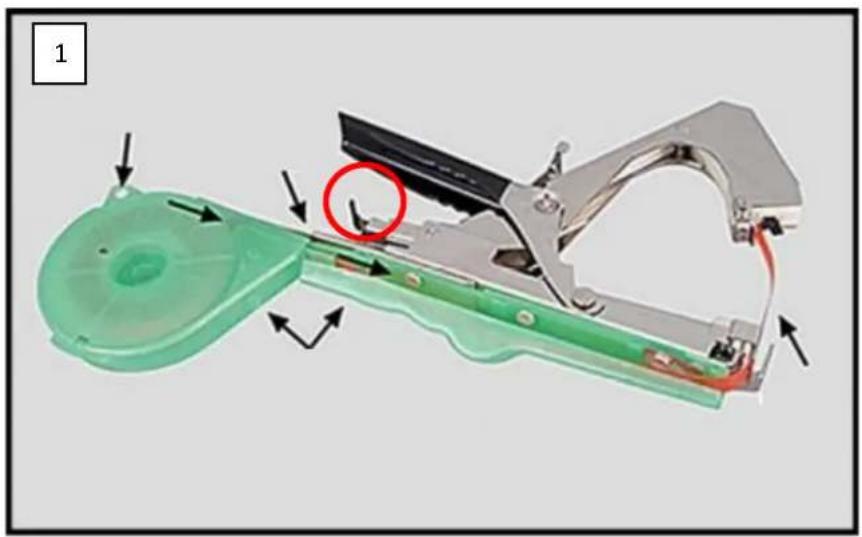

- Um die die Klammern nachfüllen zu können, drücken Sie bitte den schwarzen gebogenen Halter der Spannvorrichtung ganz nach unten und ziehen Sie den Nachladestift samt Spannfeder nach hinten raus (siehe Bild 1 - Kreismarkierung). Sie bis zu 200 Klammern des Typs 604C in die dafür vorgesehene Kammer füllen. Achten Sie bitte auf die korrekte Positionierung der Klammern. Die spitzen Enden müssen bei Befüllung nach oben in Richtung des schwarzen Griffs zeigen, sonst greifen die Klammern bei der Betätigung der Bindezange das Band nicht.
3. Nachfüllen des Bandes
- Öffnen Sie die Bandführung aus Plastik und legen Sie eine neue Bandrolle ein. Ziehen Sie dabei das Band bis zur vorderen Öffnung durch und ziehen Sie im Anschluss das Band leicht nach oben heraus (siehe Punkt: Nutzung der Bindezange).
4. Wechseln der Klinge

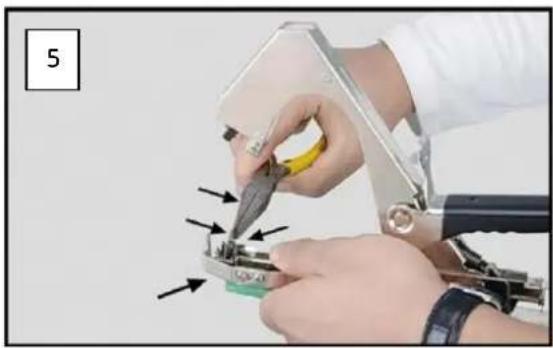

- Wenn das Band durch die Klinge nicht mehr sauber abgeschnitten wird, können Sie die Klinge tauschen. Drücken Sie hierzu das Magazin der Klammern mit einer Hand nach unten und ziehen sie mit einer Spitzange die Klinge vorsichtig nach oben raus. Danach setzen sie die neue Klinge vorsichtig ein. Die Klinge ist sehr scharf, bitte achten Sie daher auf die korrekte Handhabung.
5. Vorgehensweise bei Ladehemmungen der Klammern

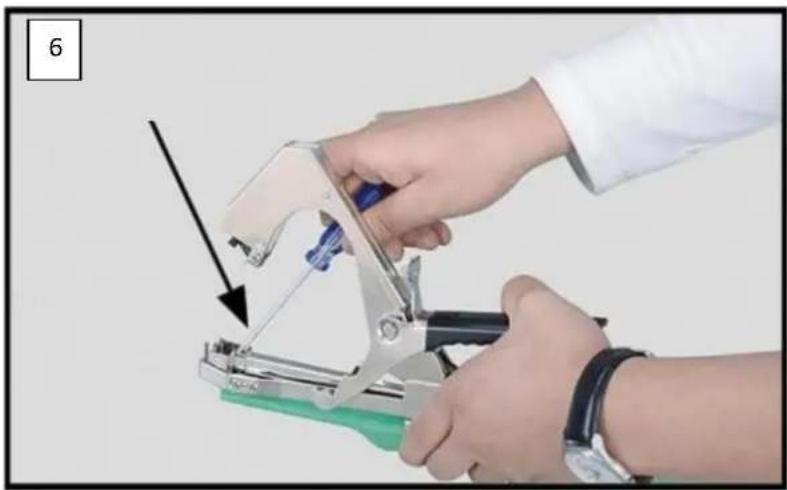

- Sollte sich einmal eine Klammer nicht korrekt lösen und dadurch eine Ladehemmung verursachen, entfernen Sie den Nachladestift (siehe Punkt: Nachfüllen der Klammern) und versuchen Sie im Anschluss mittels eines Metallstiftes oder eines kleinen Schraubendrehers die defekte Klammer zu entfernen.
