Merk	Fuxtec
Model	FX-BZ30
Producttype	Handmatige bindtang voor tuinieren
Hoofdgebruik	Takken vastmaken en binden met tape en nietjes
Capaciteit nietjesmagazijn	Tot 200 nietjes
Compatibel nietjestype	Type 604C
Tape	Tape rol die in de geleider wordt geplaatst
Snijmes	Verwisselbaar, zeer scherp
Aandrijfmechanisme	Handmatig, door druk op de handgreep
Hoofdmateriaal	Staal en plastic
Voeding	Geen (handgereedschap)
Gewicht	Ongeveer 0,8 kg
Afmetingen (L × B × H)	Ongeveer 30 × 5 × 15 cm
Onderhoud	Reinigen na gebruik, controleren op blokkades
Mes vervangen	Mogelijk, verwijder de oude met een punttang
Nietjes ontstoppen	Verwijder de herlaadpin en haal het vastzittende nietje eruit
Aantal pagina's handleiding	34 pagina's
Beschikbare talen	Frans, Duits, Engels, Spaans, Italiaans, Nederlands, Pools, Portugees, Zweeds

Veelgestelde vragen - FX-BZ30 Fuxtec

Hoe gebruik ik de bindtang FX-BZ30 voor de eerste keer?

Trek eerst de tape lichtjes omhoog, druk vervolgens de handgreep half in tot u een klik hoort. De tapetang grijpt en pakt de tape. Als hij niet pakt, verwijder dan de nietjes, druk de handgreep volledig in om te resetten, en probeer opnieuw.

Hoe laad ik de nietjes in de FX-BZ30?

Druk de zwarte gebogen houder naar beneden, verwijder de herlaadpin met de veer. Vul tot 200 nietjes type 604C in de kamer, met de punten naar de zwarte handgreep gericht.

Hoe laad ik de tape?

Open de plastic tapegeleider, plaats een nieuwe rol, trek de tape naar de voorste opening, en trek hem dan lichtjes omhoog.

Hoe vervang ik het snijmes?

Druk met een hand op het magazijn van de tang en trek het mes voorzichtig omhoog met een punttang. Plaats het nieuwe mes voorzichtig, want het is zeer scherp.

Wat te doen bij vastzittende nietjes?

Verwijder de herlaadpin en probeer het vastzittende nietje eruit te halen met een metalen pin of een kleine schroevendraaier.

Waarom pakt de tapetang de tape niet?

Mogelijk zijn meerdere pogingen nodig. Als de klik wordt gehoord maar de tape niet wordt gepakt, verwijder dan de nietjes en druk een keer volledig op de handgreep om de tang te resetten, en probeer opnieuw zonder nietjes.

Welk type nietjes gebruiken met de FX-BZ30?

Gebruik nietjes type 604C. Zorg ervoor dat de scherpe uiteinden naar de zwarte handgreep gericht zijn bij het vullen.

Hoeveel nietjes kan het magazijn bevatten?

Het magazijn kan tot 200 nietjes bevatten.

Is het mes verwisselbaar?

Ja, het mes kan worden vervangen als het niet meer goed snijdt. Gebruik een punttang om het te verwijderen en plaats voorzichtig een nieuw mes.

Waar vind ik de volledige handleiding?

De volledige handleiding is gratis te downloaden als PDF op notice-facile.com. Er zijn meerdere talen beschikbaar.

GEBRUIKSAANWIJZING FX-BZ30 Fuxtec

1. Gebruik van de bindtang.... 26

2. De klemmen bijvullen 27

3. De riem bijvullen.... 28

4. Het blad vervangen 28

5. Procedure voor vastgelopen klemmen.... 28

SVENSK VERSION 29

Originele gebruiksaanwijzing

32. Gebruik van de bindtang

- De bindtang wordt geleverd met nietjes en tape in de daarvoor bestemde kamers.

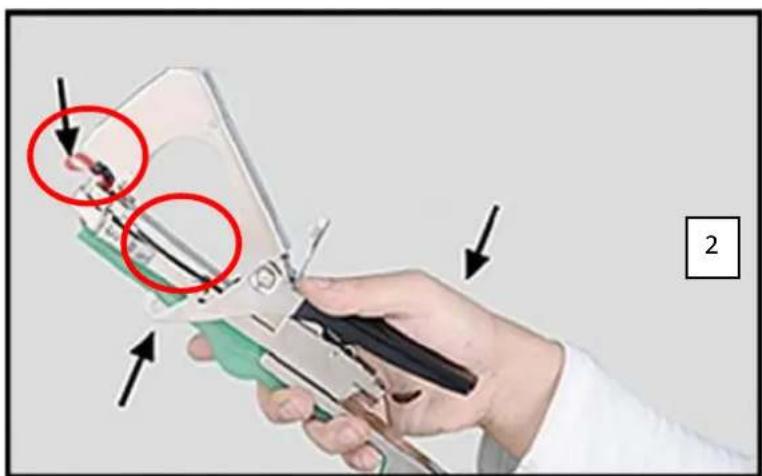

- Om hem voor de eerste keer te gebruiken, trek je de band met de hand iets omhoog en duw je de hendel ongeveer half in totdat je de eerste klik hoort (Fig. 2).

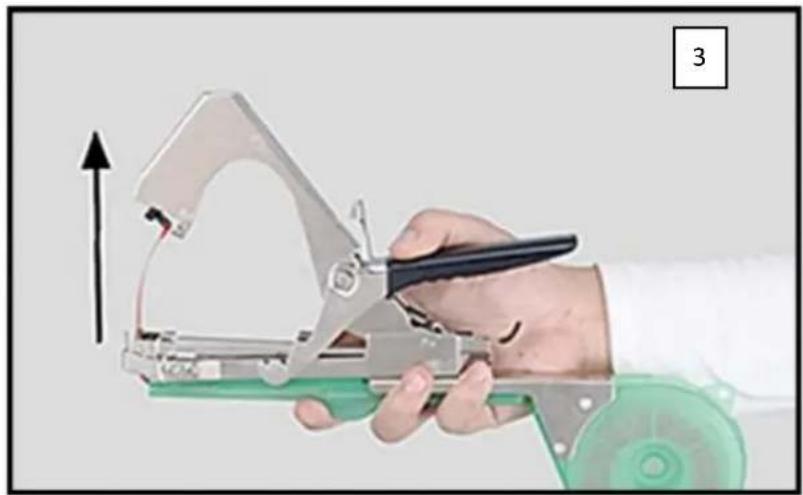

De bandgrijper klikt vast en grijpt de band vast. Wanneer je het handvat loslaat, wordt de band door de bandgrijper omhoog uit de geleider getrokken (Fig. 3).

- Als de riemgrijper de riem niet bij de eerste poging pakt, is dit geen storing. Het kan een paar pogingen duren voordat de bandgrijper de band vastpakt. Als je het

klikgeluid al hebt gehoord en de band nog steeds niet door de grijper is vastgegrepen, raden we je aan eerst de klemmen uit de betreffende kamer te verwijderen (zie punt: Klemmen bijvullen). Duw vervolgens de hendel één keer helemaal door. De bandgrijper keert dan terug naar zijn uitgangspositie en u verspilt geen nietjes door steeds opnieuw te proberen de band vast te grijpen.

- Zodra de band door de grijper is vastgegrepen, plaatst u de nietjes terug in het daarvoor bestemde vakje. Zorg ervoor dat de twee puntige uiteinden van de nietjes naar het zwarte handvat wijzen tijdens het plaatsen. Als de nietjes verkeerd worden geplaatst, kan het bandje niet worden vastgemaakt.

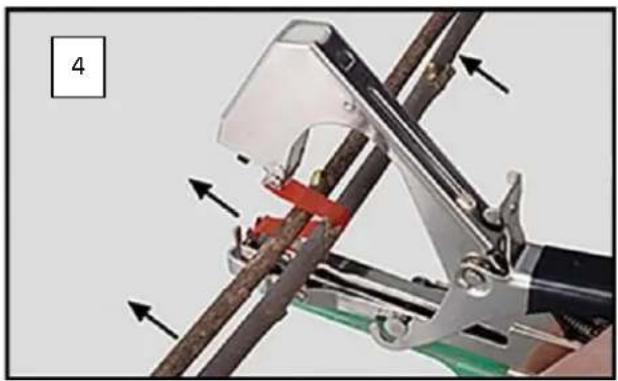

- Om takken samen te binden, houd je de bindtang tegen de takken zoals weergegeven in Fig. 4. Druk vervolgens het handvat helemaal door. De band wordt aan elkaar "geniet" met behulp van de klemmen en van de bandrol gescheiden door het mes.

33. De klemmen bijvullen

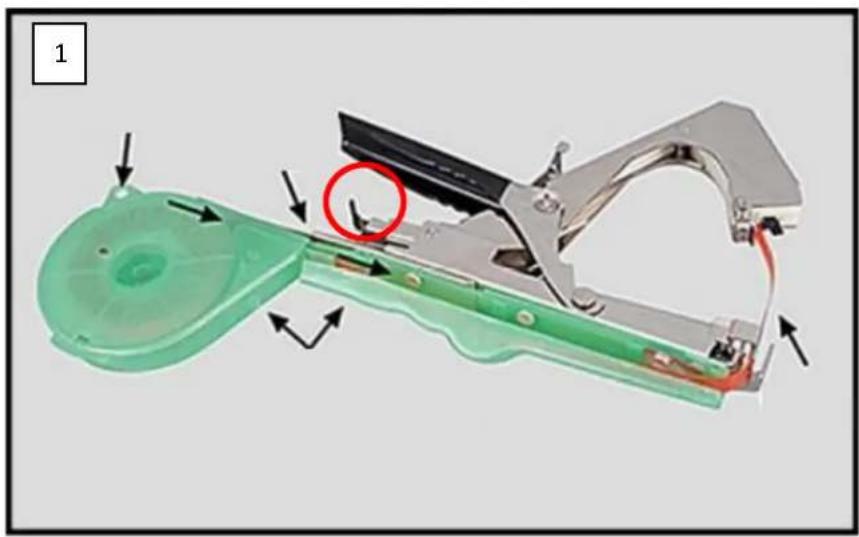

- Om de nietjes bij te vullen, duwt u de zwarte gebogen houder van het klemsysteem helemaal naar beneden en trekt u de slagpin samen met de klemveer naar achteren (zie Fig. 1 - cirkelmarkering).

Vul tot 200 nietjes van het type 604C in het daarvoor bestemde vakje. Let erop dat de nietjes correct geplaatst worden. Bij het vullen moeten de puntige uiteinden naar boven wijzen in de richting van het zwarte handvat, anders zullen de nietjes geen grip hebben op de band wanneer de bindtang wordt bediend.

34. De riem bijvullen

- Open de plastic plakbandgeleider en plaats een nieuwe rol plakband. Trek de tape door tot aan de opening aan de voorkant en trek de tape er dan iets omhoog uit (zie punt; Gebruik van de bindtang).

35. Het blad vervangen

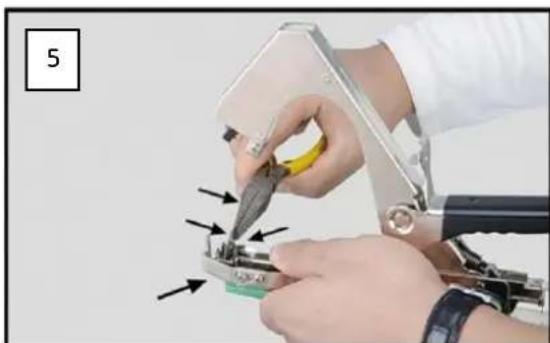

- Als het mesje de tape niet meer netjes afsnijdt, kun je het vervangen. Druk hiervoor met één hand het magazijn van de nietjes naar beneden en trek het mesje voorzichtig naar boven met behulp van een nijptang. Plaats vervolgens voorzichtig het nieuwe mesje. Het mesje is erg scherp, dus zorg ervoor dat je er op de juiste manier mee omgaat.

36. Procedure voor vastgelopen klemmen

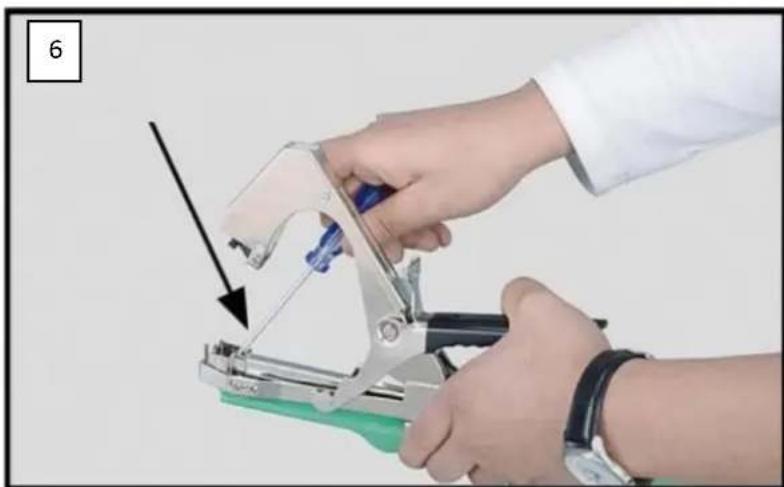

- Als een clip niet goed loskomt en vastloopt, verwijder dan de slagpin (zie punt: De clips bijvullen) en probeer vervolgens de defecte clip te verwijderen met een metalen pen of een kleine schroevendraaier.
