Marka	Fuxtec
Model	FX-BZ30
Typ produktu	Ręczna wiązarka ogrodowa
Zastosowanie główne	Przytwierdzanie i wiązanie gałęzi za pomocą taśmy klejącej i zszywek
Pojemność magazynku na zszywki	Do 200 zszywek
Kompatybilny typ zszywek	Typ 604C
Taśma klejąca	Rolka taśmy do włożenia w prowadnik
Ostrze tnące	Wymienne, bardzo ostre
Mechanizm napędowy	Ręczny, przez nacisk na uchwyt
Główny materiał	Stal i plastik
Zasilanie	Brak (narzędzie ręczne)
Waga	Około 0,8 kg
Wymiary (dł. × szer. × wys.)	Około 30 × 5 × 15 cm
Konserwacja bieżąca	Czyścić po użyciu, sprawdzić brak zacięć
Wymiana ostrza	Możliwa, usunąć stare za pomocą szczypiec cienkozębnych
Odblokowanie zszywek	Usunąć sworzeń doładowania i wyjąć zablokowaną zszywkę
Liczba stron instrukcji	34 strony
Dostępne języki	Francuski, Niemiecki, Angielski, Hiszpański, Włoski, Holenderski, Polski, Portugalski, Szwedzki

Często zadawane pytania - FX-BZ30 Fuxtec

Jak użyć opaski do wiązania FX-BZ30 po raz pierwszy?

Najpierw pociągnij taśmę lekko do góry, a następnie wciśnij uchwyt do połowy, aż usłyszysz kliknięcie. Opaska zaciska się i chwyta taśmę. Jeśli nie chwyci, wyjmij zszywki, wciśnij uchwyt do końca, aby zresetować, a następnie spróbuj ponownie.

Jak naładować zszywki w FX-BZ30?

Wciśnij czarny zakrzywiony wspornik w dół, wyjmij sworzeń doładowania ze sprężyną. Napełnij komorę do 200 zszywek typu 604C, ostrzami skierowanymi w stronę czarnego uchwytu.

Jak naładować taśmę klejącą?

Otwórz plastikowy prowadnik taśmy, włóż nową rolkę, przeciągnij taśmę do przedniego otworu, a następnie pociągnij ją lekko do góry.

Jak wymienić ostrze tnące?

Jedną ręką naciśnij magazynek opaski, a drugą delikatnie pociągnij ostrze do góry za pomocą szczypiec cienkozębnych. Ostrożnie włóż nowe ostrze, ponieważ jest bardzo ostre.

Co zrobić w przypadku zablokowania zszywek?

Wyjmij sworzeń doładowania, a następnie spróbuj usunąć zablokowaną zszywkę za pomocą metalowego sworznia lub małego śrubokręta.

Dlaczego opaska nie chwyta taśmy?

Może być konieczne kilka prób. Jeśli słychać kliknięcie, ale taśma nie jest chwytana, wyjmij zszywki i wciśnij uchwyt do końca, aby zresetować opaskę, a następnie spróbuj ponownie bez zszywek.

Jakiego typu zszywek używać z FX-BZ30?

Używaj zszywek typu 604C. Upewnij się, że ostre końce są skierowane w stronę czarnego uchwytu podczas napełniania.

Ile zszywek może pomieścić magazynek?

Magazynek może pomieścić do 200 zszywek.

Czy ostrze jest wymienne?

Tak, ostrze można wymienić, jeśli nie tnie prawidłowo. Użyj szczypiec cienkozębnych, aby je wyjąć, a następnie ostrożnie włóż nowe ostrze.

Gdzie mogę znaleźć pełną instrukcję?

Pełna instrukcja jest dostępna do bezpłatnego pobrania w formacie PDF na stronie notice-facile.com. Oferowane są wersje w kilku językach.

INSTRUKCJA OBSŁUGI FX-BZ30 Fuxtec

1. Użycie szczypiec do wiązania 32

2. Uzupełnianie zacisków 33

3. Uzupełnianie paska 34

4. Wymiana ostrza 34

5. Procedura dla zaciętych zacisków 34

DEUTSCHE VERSION

Oryginalna instrukcja obsługi

42. Użycie szczypiec do wiązania

• Szczypce do bindowania są dostarczane ze zszywkami i taśmą w przewidzianych do tego komorach.

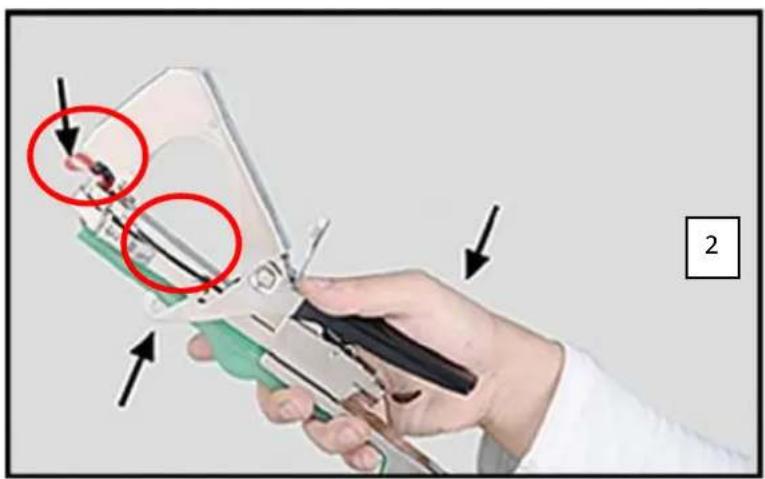

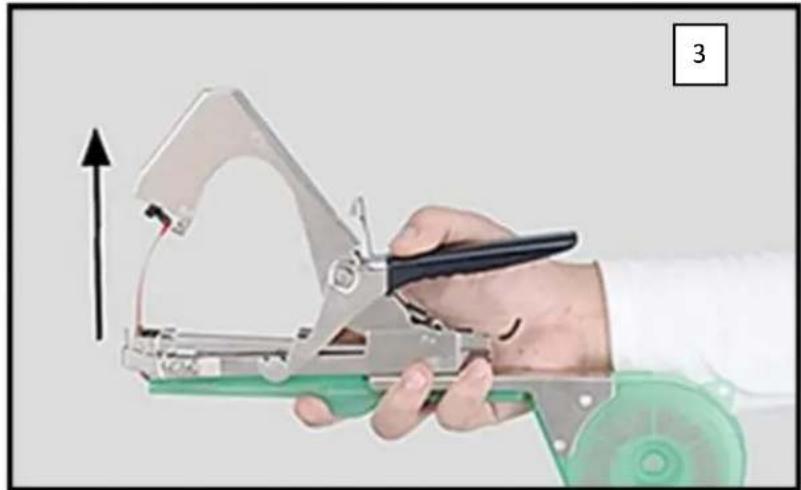

• Aby użyć ich po raz pierwszy, należy ręcznie wyciągnąć taśmę lekko do góry, a następnie wcisnąć uchwyt do połowy, aż do usłyszenia pierwszego kliknięcia (rys. 2). Chwytak taśmy zatrzaśnie się i chwyci taśmę. Po zwolnieniu uchwytu taśma jest wyciągana w górę z prowadnicy przez chwytak taśmy (rys. 3).

- Jeśli chwytak taśmy nie chwyci taśmy przy pierwszej próbie, nie oznacza to usterki. Może upłynąć kilka prób, zanim chwytak chwyci taśmę. Jeśli usłyszałeś już dźwięk

kliknięcia, a taśma nadal nie została uchwycona przez chwytak, zalecamy najpierw usunięcie zacisków z odpowiedniej komory (patrz punkt: Uzupełnianie zacisków). Następnie należy raz wcisnąć uchwyt do końca. Chwytak taśmy powróci wtedy do pozycji wyjściowej i nie będziesz marnować żadnych zszywek poprzez wielokrotne próby chwytania taśmy.

- Gdy tylko taśma zostanie uchwycona przez chwytak, włóż zszywki z powrotem do komory. Upewnij się, że dwa spiczaste końca zszywek są skierowane w stronę czarnego uchwytu podczas ładowania. Jeśli zszywki są ustawione nieprawidłowo, nie można zamocować taśmy.

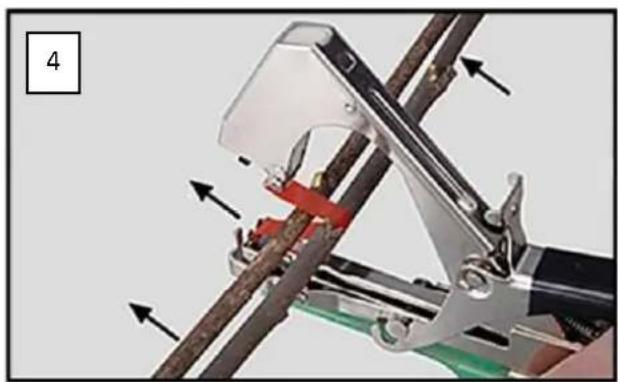

- Aby związać gałęzie, przytrzymaj szczypce do wiązania przy gałęziach, jak pokazano na Rys. 4. Następnie wciśnij uchwyt do końca. Taśma zostanie „zszyta” za pomocą zacisków i oddzielona od rolki taśmy za pomocą ostrza.

43. Uzupełnianie zacisków

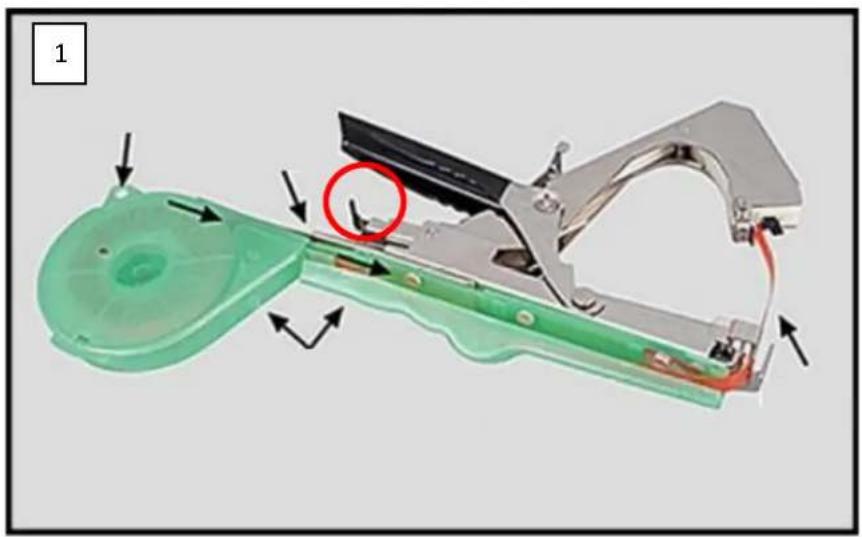

- Aby uzupełnić zszywki, należy wcisnąć czarny zakrzywiony uchwyt urządzenia zaciskowego do końca w dół i wyciągnąć trzpień przeładowujący wraz ze sprężyną zaciskową do tyłu (patrz rys. 1 - oznaczenie kółkiem).

- W dostarczonej komorze należy umieścić do 200 zszywek typu 604C. Upewnij się, że zszywki są prawidłowo ułożone. Podczas napełniania zaostrzone końca muszą być

skierowane do góry w kierunku czarnego uchwytu, w przeciwnym razie zszywki nie będą chwytać taśmy po uruchomieniu szczypiec do wiązania.

44. Uzupełnianie paska

- Otwórz plastikową prowadnicę taśmy i włóż nową rolkę taśmy. Przeciągnij taśmę do przedniego otworu, a następnie wyciągnij ją lekko do góry (patrz punkt: Używanie szczypiec do wiązania).

45. Wymiana ostrza

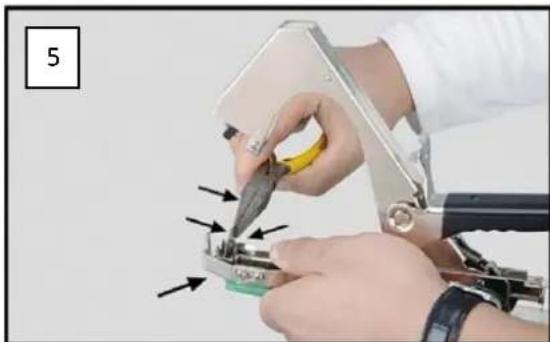

- Jeśli ostrze nie tnie już taśmy czysto, można je wymienić. Aby to zrobić, naciśnij magazynek zszywek jedną ręką i ostrożnie wyciągnij ostrze do góry za pomocą szczypiec igłowych. Następnie ostrożnie włóż nowe ostrze. Ostrze jest bardzo ostre, dlatego należy się z nim prawidłowo obchodzić.

46. Procedura dla zaciętych zacisków

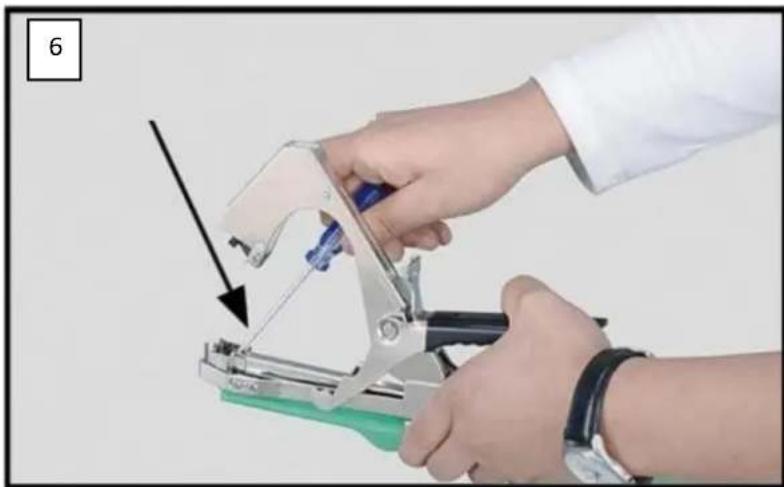

- Jeśli klips nie zwalnia się prawidłowo i powoduje zacięcie, należy wyjąć trzpień przeładowujący (patrz punkt: Uzupełnianie klipsów), a następnie spróbować wyjąć uszkodzony klips za pomocą metalowej szpilki lub małego śrubokręta.
