Marque	Fuxtec
Modèle	FX-BZ30
Type de produit	Pince à lier manuelle pour jardinage
Utilisation principale	Attacher et lier des branches avec ruban adhésif et agrafes
Capacité du magasin d'agrafes	Jusqu'à 200 agrafes
Type d'agrafes compatible	Type 604C
Ruban adhésif	Rouleau de ruban à insérer dans le guide
Lame de coupe	Interchangeable, très tranchante
Mécanisme d'entraînement	Manuel, par pression sur la poignée
Matériau principal	Acier et plastique
Alimentation	Aucune (outil manuel)
Poids	Environ 0,8 kg
Dimensions (L × l × h)	Environ 30 × 5 × 15 cm
Entretien courant	Nettoyer après usage, vérifier l'absence de blocage
Changement de lame	Possible, retirer l'ancienne avec une pince à bec effilé
Déblocage des agrafes	Retirer la goupille de rechargement et extraire l'agrafe coincée
Nombre de pages de la notice	34 pages
Langues disponibles	Français, Allemand, Anglais, Espagnol, Italien, Néerlandais, Polonais, Portugais, Suédois

FOIRE AUX QUESTIONS - FX-BZ30 Fuxtec

Comment utiliser la pince à lier FX-BZ30 pour la première fois ?

Tirez d'abord la bande légèrement vers le haut, puis enfoncez la poignée à moitié jusqu'à entendre un clic. La pince à ruban s'engage et saisit le ruban. Si elle ne saisit pas, retirez les agrafes, appuyez à fond sur la poignée pour réinitialiser, puis réessayez.

Comment recharger les agrafes dans la FX-BZ30 ?

Poussez le support noir incurvé vers le bas, retirez la goupille de rechargement avec le ressort. Remplissez jusqu'à 200 agrafes type 604C dans la chambre, les pointes dirigées vers la poignée noire.

Comment recharger le ruban adhésif ?

Ouvrez le guide de bande en plastique, insérez un nouveau rouleau, tirez le ruban jusqu'à l'ouverture avant, puis tirez-le légèrement vers le haut.

Comment changer la lame de coupe ?

Appuyez d'une main sur le magasin des pinces et tirez délicatement la lame vers le haut avec une pince à bec effilé. Insérez la nouvelle lame avec précaution, car elle est très tranchante.

Que faire en cas de blocage des agrafes ?

Retirez la goupille de rechargement, puis essayez d'extraire l'agrafe coincée à l'aide d'une goupille métallique ou d'un petit tournevis.

Pourquoi la pince à ruban ne saisit-elle pas la bande ?

Plusieurs essais peuvent être nécessaires. Si le clic est entendu mais la bande non saisie, retirez les agrafes et appuyez une fois à fond sur la poignée pour réinitialiser la pince, puis réessayez sans agrafes.

Quel type d'agrafes utiliser avec la FX-BZ30 ?

Utilisez des agrafes de type 604C. Assurez-vous que les extrémités pointues sont dirigées vers la poignée noire lors du remplissage.

Combien d'agrafes peut contenir le magasin ?

Le magasin peut contenir jusqu'à 200 agrafes.

La lame est-elle interchangeable ?

Oui, la lame peut être changée si elle ne coupe plus correctement. Utilisez une pince à bec effilé pour la retirer et insérez une nouvelle lame avec précaution.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Plusieurs langues sont proposées.

MODE D'EMPLOI FX-BZ30 Fuxtec

1. Utilisation de la pince à lier....9
2. Recharge des agrafes 10
3. Rechargez la bande 11
4. Changer la lame....11
5. Procédure à suivre en cas de blocage des agrafes .... 11

Mode d'emploi original

6. Utilisation de la pince à lier

• La pince à relier vous est déjà livrée avec les agrafes et le ruban adhésif dans les compartiments prévus à cet effet.

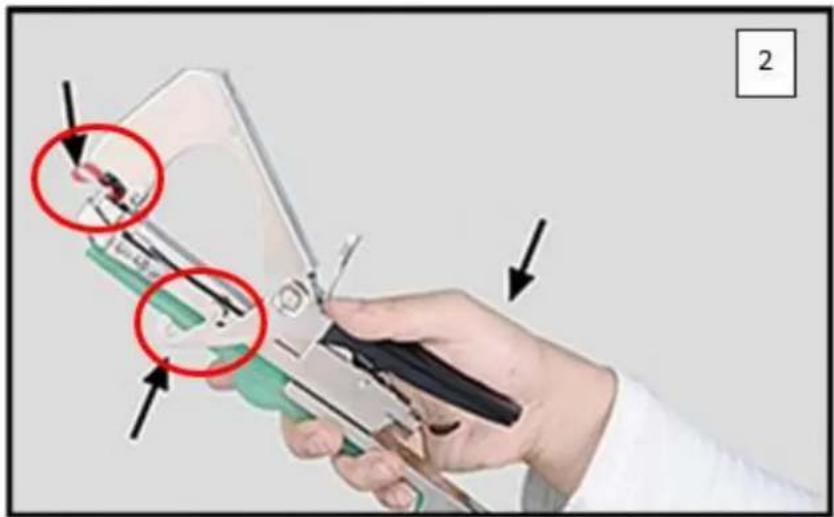

• Pour la première utilisation, tirez la bande légèrement vers le haut à la main, puis enfoncez la poignée à moitié jusqu'à ce que vous entendiez un premier clic (Fig. 2).

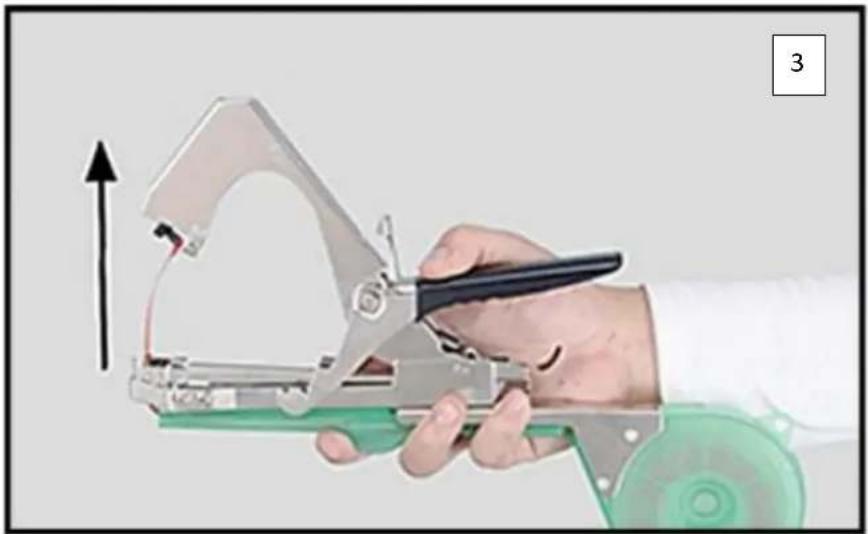

La pince à ruban s'engage et saisit le ruban. Lorsque la poignée est relâchée, la bande est tirée vers le haut hors du guide par la pince à bande (Fig. 3).

- Si la pince à bande ne saisit pas la bande à la première tentative, il ne s'agit pas d'un dysfonctionnement. Plusieurs essais peuvent être nécessaires avant que la pince à ruban ne saisisse le ruban. Si vous avez déjà entendu le déclic et que la bande n'a toujours pas été saisie par la pince, nous vous recommandons de retirer d'abord les agrafes de la chambre concernée (voir point : Remplissage des agrafes). Ensuite, appuyez une fois sur la poignée jusqu'au bout. La pince à ruban

revient alors à sa position initiale et vous ne gaspillerez pas d'agrafes en essayant à plusieurs reprises de saisir le ruban.

- Dès que la bande a été saisie par la pince, recharger les agrafes dans la chambre prévue à cet effet. Veuillez vous assurer que les deux extrémités pointues de l'agrafe pointent vers la poignée noire lors du remplissage. Si les pinces sont mal positionnées, la bande ne peut pas être fixée.

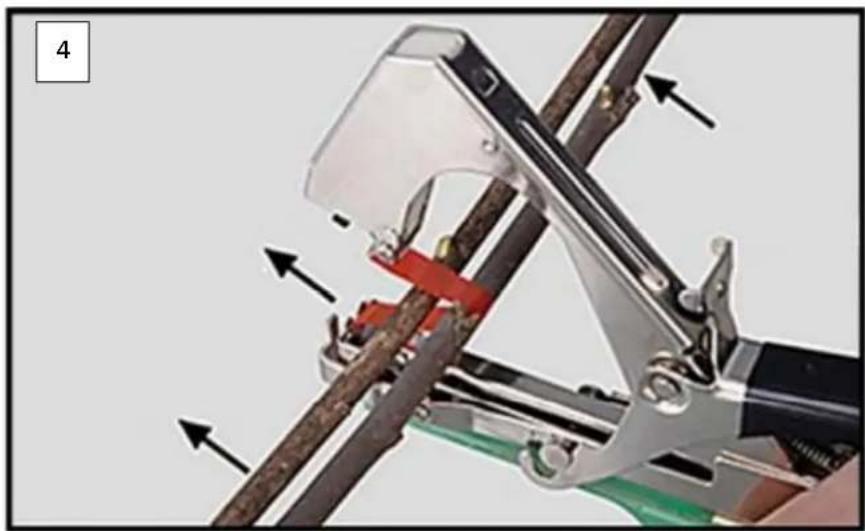

- Pour attacher les branches ensemble, tenez la pince à lier contre les branches comme indiqué sur la figure 4. Puis poussez la poignée jusqu'au bout. Au moyen des pinces, le ruban est "agrafé" et séparé du rouleau de ruban par la lame.

- Pour recharger les agrafes, veuillez pousser le support noir incurvé du dispositif de serrage jusqu'en bas et retirer la goupille de rechargement avec le ressort de serrage vers l'arrière (voir image 1 - marquage du cercle).

- Remplissez jusqu'à 200 agrafes de type 604C dans la chambre prévue à cet effet. Veillez à ce que les agrafes soient correctement positionnées. Les extrémités pointues doivent être dirigées vers le haut,

vers la poignée noire, lors du remplissage, sinon les agrafes ne pourront pas saisir la bande lorsque la pince à ligaturer sera actionnée.

8. Rechargez la bande

- Ouvrez le guide de bande en plastique et insérez un nouveau rouleau de bande. Tirez le ruban jusqu'à l'ouverture avant, puis tirez le ruban légèrement vers le haut (voir point : Utilisation).

9. Changer la lame

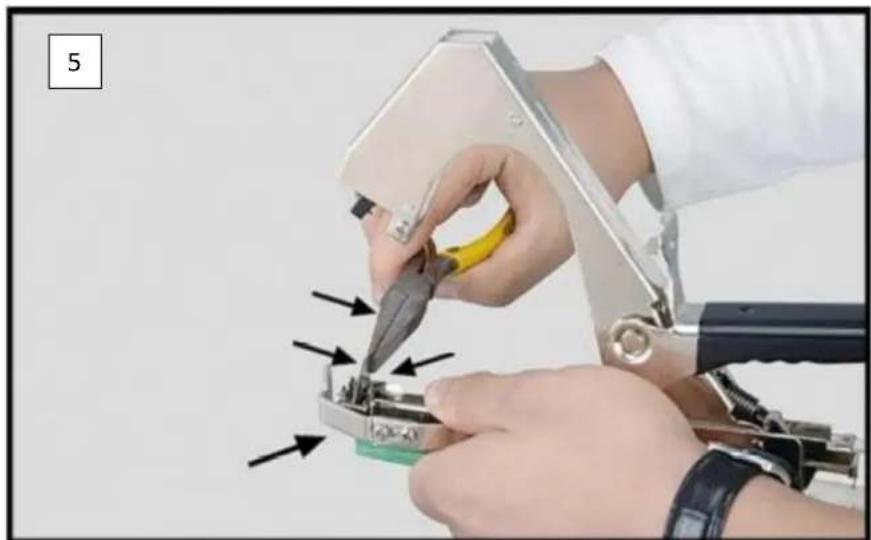

- Si la lame ne coupe plus le ruban proprement, vous pouvez la changer. Pour ce faire, appuyez d'une main sur le magasin des pinces et tirez délicatement la lame vers le haut à l'aide d'une pince à bec effilé. Insérez ensuite la nouvelle lame avec précaution. La lame étant très tranchante, veillez à la manipuler correctement.

10. Procédure à suivre en cas de blocage des agrafes

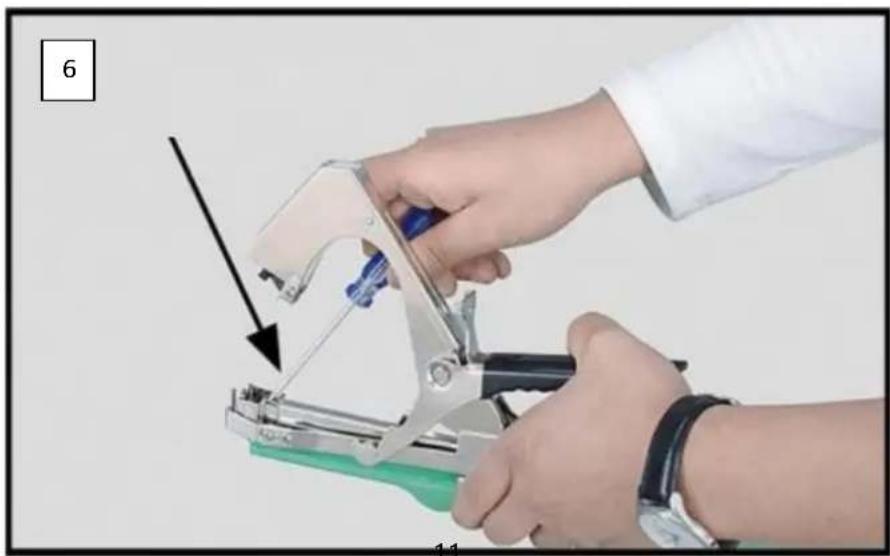

- Si une pince ne se libère pas correctement et provoque un blocage, retirez la goupille de rechargement (voir le point : Rechargement des pinces) et essayez ensuite de retirer la pince défectueuse à l'aide d'une goupille métallique ou d'un petit tournevis.
