Märke	Fuxtec
Modell	FX-BZ30
Produkttyp	Manuell bindtång för trädgårdsarbete
Huvudanvändning	Fästa och binda grenar med tejp och häftklamrar
Kapacitet för häftklammer magasin	Upp till 200 häftklamrar
Kompatibel häftklammer typ	Typ 604C
Tejp	Tejprulle som sätts in i guiden
Skärblad	Utbytbart, mycket vass
Drivmekanism	Manuell, genom att trycka på handtaget
Huvudmaterial	Stål och plast
Strömförsörjning	Ingen (manuel verktyg)
Vikt	Cirka 0,8 kg
Mått (L × B × H)	Cirka 30 × 5 × 15 cm
Löpande underhåll	Rengör efter användning, kontrollera att det inte finns blockering
Byte av blad	Möjligt, ta bort den gamla med en spetstång
Upplåsning av häftklamrar	Ta bort laddstiftet och dra ut den fastnade häftklammern
Antal sidor i manualen	34 sidor
Tillgängliga språk	Franska, Tyska, Engelska, Spanska, Italienska, Nederländska, Polska, Portugisiska, Svenska

Vanliga frågor - FX-BZ30 Fuxtec

Hur använder man bindtången FX-BZ30 för första gången?

Dra först bandet lätt uppåt, tryck sedan ner handtaget halvvägs tills du hör ett klick. Tejpklämman aktiveras och greppar tejpen. Om den inte greppar, ta bort häftklamrarna, tryck handtaget helt ner för återställning, försök sedan igen.

Hur laddar man häftklamrarna i FX-BZ30?

Tryck det svarta böjda stödet nedåt, ta bort laddstiftet med fjädern. Fyll upp till 200 häftklamrar typ 604C i kammaren, spetsarna riktade mot det svarta handtaget.

Hur laddar man tejpen?

Öppna plastbandguiden, sätt i en ny rulle, dra bandet till den främre öppningen, dra det sedan lätt uppåt.

Hur byter man skärbladet?

Tryck med en hand på klämmornas magasin och dra försiktigt bladet uppåt med en spetstång. Sätt i det nya bladet försiktigt, eftersom det är mycket vasst.

Vad gör man vid blockering av häftklamrar?

Ta bort laddstiftet, försök sedan dra ut den fastnade häftklammern med en metallstift eller en liten skruvmejsel.

Varför greppar inte tejpklämman bandet?

Flera försök kan behövas. Om klicket hörs men bandet inte greppas, ta bort häftklamrarna och tryck handtaget helt ner en gång för att återställa klämman, försök sedan igen utan häftklamrar.

Vilken typ av häftklamrar ska man använda med FX-BZ30?

Använd häftklamrar av typ 604C. Se till att de vassa ändarna är riktade mot det svarta handtaget vid påfyllning.

Hur många häftklamrar rymmer magasinet?

Magasinet rymmer upp till 200 häftklamrar.

Är bladet utbytbart?

Ja, bladet kan bytas ut om det inte längre skär ordentligt. Använd en spetstång för att ta bort det och sätt i ett nytt blad försiktigt.

Var hittar jag hela manualen?

Hela manualen finns tillgänglig för gratis nedladdning i PDF-format på webbplatsen notice-facile.com. Flera språk erbjuds.

BRUKSANVISNING FX-BZ30 Fuxtec

1. Användning av bindtången 29

2. Påfyllning av klämmor.... 30

3. Påfyllning av bältet.... 31

4. Byte av knivblad 31

5. Tillvägagångssätt vid fastklämda klämmor 31

37. Användning av bindtången

• Bindningstången levereras med häftklamrar och tejp i de avsedda facken.

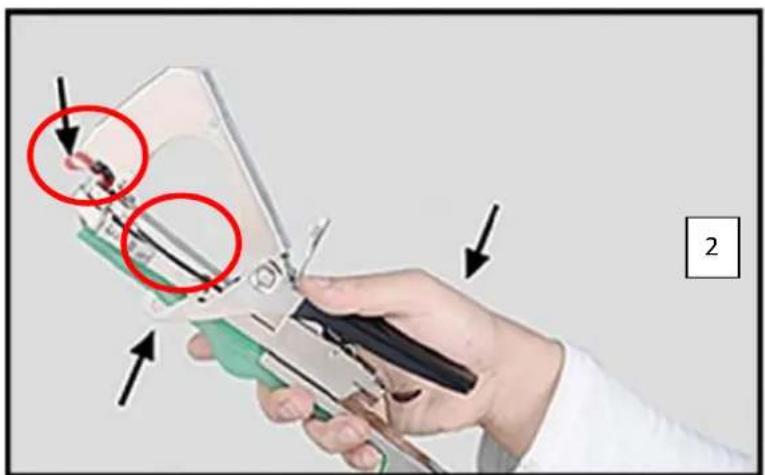

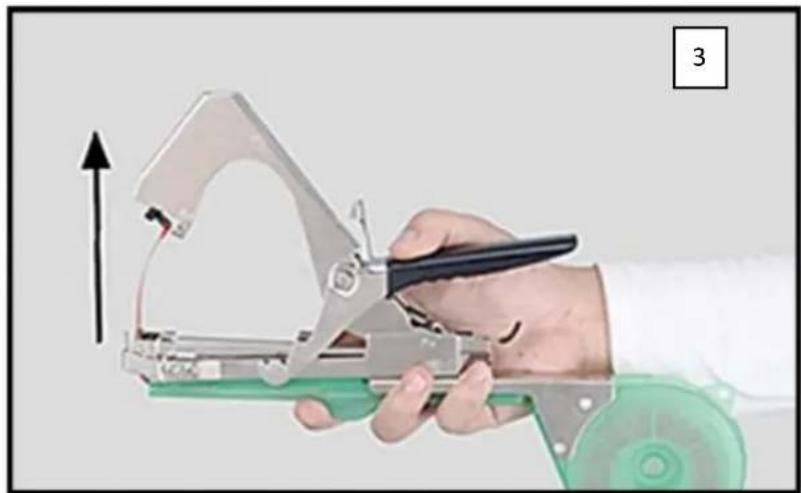

• Första gången du använder den ska du dra ut tejpen något uppåt för hand och sedan trycka in handtaget ungefär halvvägs tills du hör det första klicket (fig. 2). Bandgriparen går i ingrepp och griper tag i bandet. När handtaget släpps dras bandet uppåt ut ur styrningen av bandgreppet (fig. 3).

- Om bältesgriparen inte griper tag i bältet vid första försöket är det inget fel. Det kan ta några försök innan bältesgriparen griper tag i bältet. Om du redan har hört klickljudet och bandet fortfarande inte har gripits av gripdonet, rekommenderar vi att

du först tar bort klämmorna från den aktuella kammaren (se punkt: Fylla på klämmorna). Tryck sedan handtaget helt igenom en gång. Bandgriparen återgår då till sitt utgångsläge och du slösar inte bort några häftklamrar genom att upprepade gånger försöka gripa tag i bandet.

- Så snart bandet har gripits av griparen, lägg tillbaka häftklamrarna i den medföljande kammaren. Se till att klammerns två spetsiga ändar pekar mot det svarta handtaget när du lägger i klammern. Om häftklamrarna är felaktigt placerade går det inte att fästa bandet.

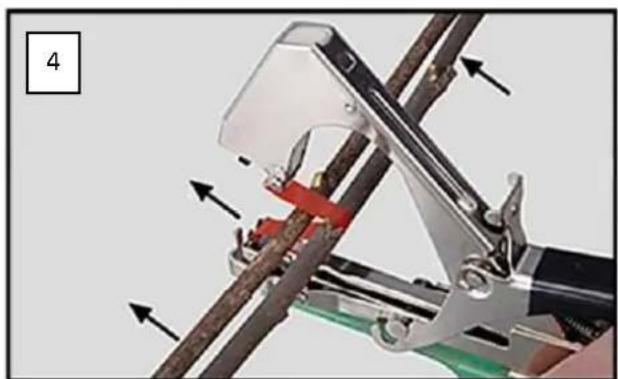

- För att binda ihop grenar, håll tängen mot grenarna som visas i Fig. 4. Tryck sedan handtaget hela vägen igenom. Bandet "häftas" ihop med hjälp av klämmorna och skiljs från bandrullen med hjälp av bladet.

38. Påfyllning av klämmor

- För att fylla på häftklamrarna trycker du den svarta böjda hållaren på klämman helt nedåt och drar ut återladdningsstiftet tillsammans med klämfjädern bakåt (se fig. 1 - cirkelmarkering). Fyll på upp till 200 klamrar av typ 604C i den medföljande kammaren. Se till att häftklamrarna är korrekt placerade. Vid påfyllning måste de spetsiga ändarna peka uppåt mot det svarta handtaget, annars kommer klamrarna inte att greppa tag i bandet när knytningstången aktiveras.

39. Påfyllning av bältet

- Öppna tejpstyrningen av plast och sätt i en ny tejprulle. Dra igenom tejpen till den främre öppningen och dra sedan ut tejpen en aning uppåt (se punkt: Använda bindningstången).

40. Byte av knivblad

- Om bladet inte längre skär av tejpen rent kan du byta ut bladet. Tryck ner häftklammermagasinet med en hand och dra försiktigt ut bladet uppåt med hjälp av en nältång. Sätt sedan försiktigt i det nya bladet. Bladet är mycket vasst, så se till att det hanteras på rätt sätt.

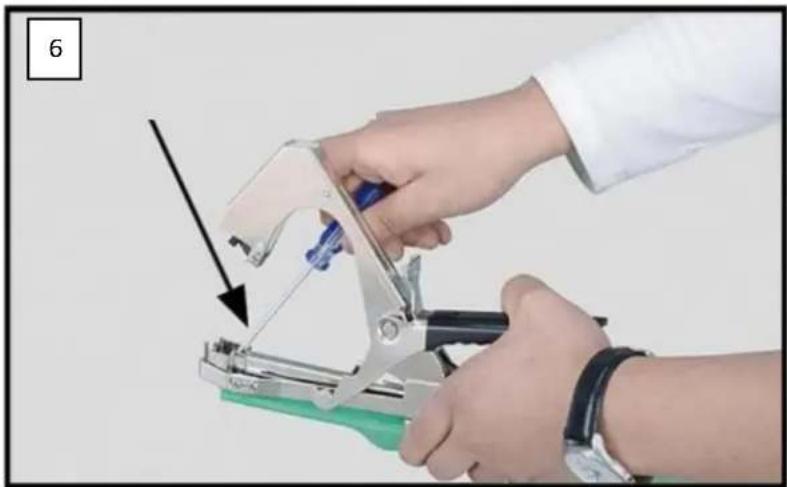

41. Tillvägagångssätt vid fastklämda klämmor

- Om ett clips inte lossnar korrekt och orsakar stopp, ta bort påfyllningsstiftet (se punkt: Fylla på clips) och försök sedan ta bort det defekta clipset med hjälp av ett metallstift eller en liten skruvmejsel.
