MANUAL DE UTILIZADOR RCWK-8L-AUT Royal Catering

Instruções de utilização

POSIZIONAMENTO DELL'APPARECCHIO

Este Manual do Utilizador foi traduzido para sua conveniência através de tradução automática. Foram feitos esforços razoáveis para fornecer uma tradução exata; no entanto, nenhuma tradução automática é perfeita nem se destina a substituir os tradutores humanos. O Manual do Utilizador oficial é a versão em inglês. Quaisquer discrepâncias ou diferenças criadas na tradução não são vinculativas e não têm qualquer efeito jurídico para efeitos de cumprimento ou execução. Se surgirem questões relacionadas com a exatidão das informações contidas no Manual do Utilizador, consulte a versão inglesa desses conteúdos, que é a versão oficial.

Dados técnicos

Descrição do parâmetro	Valor do parâmetro
Nome do produto	Chaleira de água quente - 8 l - ligação de água
Modelo	RCWK-8L-AUT
Tensão de alimentação [V~] / frequência [Hz]	230/50
Potência nominal [W]	2100
Capacidade [L]	8
Eficiência hídrica [l/h]	30
Pressão máxima da água de entrada [MPa]	0,4
Alcance da temperatura [°C]	0 – 100
Dimensões (largura x profundidade x altura) [mm]	200 x 400 x 600
Peso [kg]	6,3

1. Descrição geral

O manual destina-se a ajudar a uma utilização segura e fiável. Este produto foi projetado e elaborado estritamente de acordo com indicações técnicas, usando as tecnologias e componentes mais recentes, mantendo os mais elevados padrões de qualidade.

LER ATENTAMENTE E COMPREENDER ESTE MANUAL ANTES DE INICIAR OS TRABALHOS.

Para garantir o funcionamento duradouro e fiável do aparelho, certifique-se de que o utiliza e mantém corretamente, seguindo as orientações deste manual de instruções. Os dados técnicos e as especificações constantes deste manual estão atualizados. O fabricante reserva-se o direito de efetuar alterações para melhorar a qualidade. Tendo em conta o progresso técnico e a possibilidade de reduzir o ruído, a unidade é concebida e construída de forma a que os riscos resultantes das emissões sonoras sejam reduzidos ao nível mais baixo possível.

Explicação dos símbolos

Este produto cumpre os requisitos das normas de segurança adequadas.

Leia as instruções antes de utilizar.

Produto reciclável.

CUIDADO! ou AVISO! ou LEMBRE-SE! Um sinal de alerta geral que descreve uma determinada situação.

ATENÇÃO! Aviso contra choque elétrico!

Atenção! A superfície quente pode provocar queimaduras.

Para usar apenas no interior de uma divisão.

ATENÇÃO! Os desenhos deste manual servem apenas para fins ilustrativos e, em alguns pormenores, podem diferir do produto real.

2. Segurança da utilização

ATENÇÃO!

Ler todos os avisos e instruções de segurança. O não cumprimento dos avisos e instruções pode resultar em choque elétrico, incêndio e/ou ferimentos graves ou morte.

O termo "dispositivo" ou "produto" nos avisos e na descrição das instruções refere-se a Chaleira de água quente - 8 l - ligação de água

2.1. Segurança elétrica

a) A ficha do dispositivo tem de combinar com a tomada. Não alterar a ficha de nenhum modo. A ficha original e uma tomada que combine reduzem o risco de choque elétrico.
b) Evitar tocar em elementos com ligação à terra, como tubos, aquecedores, fornos e frigorífico. Existe o risco aumentado de choque elétrico quando o corpo está ligado à terra e toca no dispositivo exposto à ação direta de chuva, superfície molhada e funcionamento num ambiente húmido. A entrada de água no dispositivo aumenta o risco de danos e choque elétrico.
c) Não tocar no aparelho com as mãos molhadas ou húmidas.
d) Não se pode usar o fio de forma incorreta. Nunca o utilize para transportar o aparelho ou para retirar a ficha de uma tomada. Manter o fio longe de fontes de calor, óleo, ponta afiadas ou peças móveis. Os fios danificados ou entrelaçados aumentam o risco de choque elétrico.
e) Se a utilização do aparelho num ambiente húmido não puder ser evitada, deve ser aplicado um dispositivo de corrente residual (RCD). A utilização de um DR reduz o risco de choque elétrico.
f) Não utilize o dispositivo se o cabo de alimentação estiver danificado ou apresentar sinais óbvios de desgaste. O cabo de alimentação danificado deve ser substituído por um eletricista qualificado ou pela assistência técnica do produto.
g) Para evitar choques elétricos, não mergulhe o cabo, a ficha ou o aparelho em água ou outros líquidos. Não utilize o produto em superfícies molhadas.

2.2. Segurança no local de trabalho

a) Mantenha a área de trabalho arrumada e bem iluminada. A desordem ou má iluminação podem provocar acidentes. Seja previdente, observe o que você está fazendo e use o bom senso ao usar o dispositivo.
b) No caso de haver um dano ou irregularidade no funcionamento do dispositivo, é necessário desligá-lo imediatamente e informar uma pessoa autorizada.
c) A reparação do produto apenas pode ser feita pela assistência técnica do produtor. Não tentar efetuar reparações por conta própria!
d) Em caso de ignição ou incêndio, use apenas extintores de pó ou neve (CO2) para suprimir o dispositivo energizado.
e) Guarde este manual para referência futura. No caso do dispositivo ser entregue a terceiros, é necessário entregar com este as instruções de utilização.
f) Manter o aparelho afastado de crianças e animais.
g) Se este dispositivo for utilizado em conjunto com outro equipamento, as restantes instruções de utilização também devem ser seguidas.

Lembrete! Mantenha as crianças e outros espectadores seguros enquanto opera o aparelho.

2.3. Segurança pessoal

a) Não utilize o aparelho se estiver cansado, doente ou sob a influência de álcool, estupefacientes ou medicamentos que possam afetar significativamente a capacidade de utilizar o aparelho.
b) O dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com funções mentais, sensoriais ou intelectuais reduzidas ou pessoas sem experiência e/ou conhecimento, a menos que sejam supervisionadas ou tenham sido instruídas por uma pessoa responsável pela sua segurança sobre como operar o dispositivo.
c) Para evitar o acionamento acidental, certifique-se de que o interruptor está na posição desligada antes de ligar à fonte de alimentação.
d) O dispositivo não é um brinquedo. As crianças devem ser vigiadas para não brincarem com o dispositivo.
e) Não colocar mãos ou objetos no interior do dispositivo em funcionamento!

2.4. Utilização segura do dispositivo

a) Não se deve usar o dispositivo quando o interruptor ON/OFF não funcionar devidamente (não liga e não desliga). Os dispositivos que não podem ser controlados pelo interruptor são perigosos, não podem funcionar e têm de ser reparados.
b) Antes de efetuar a regulação, limpeza e manutenção do dispositivo é necessário desligá-lo da corrente. Este meio de precaução reduz o risco de acionamento acidental.
c) Quando não estiver a ser utilizado, guarde-o num local seguro, longe do alcance de crianças e de pessoas não familiarizadas com o dispositivo e que não tenham lido o manual do utilizador. O aparelho pode constituir um perigo nas mãos de utilizadores inexperientes.
d) Manter o produto em bom estado técnico. Antes de cada funcionamento, verificar se não há danos gerais ou nos elementos móveis (peças e elementos rachados ou todos os outros estados que possam influir no funcionamento seguro do dispositivo). Se forem detetados danos, entregar o aparelho para reparação antes de o utilizar.
e) Manter o aparelho fora do alcance das crianças.
f) A reparação e manutenção do produto deve ser efetuada por pessoas qualificadas, usando apenas peças sobresselentes originais. Isto garante uma utilização segura.
g) Para garantir a integridade funcional projetada do dispositivo, não se deve eliminar a cobertura instalada em fábrica, nem desaparafusar os parafusos.
h) É proibido deslizar, mudar de sítio e girar o dispositivo durante o funcionamento.
i) É necessário limpar regularmente o dispositivo para que não haja depósitos permanentes de sujidade.
j) O dispositivo não é um brinquedo. A limpeza e manutenção não podem ser efetuadas por crianças sem a supervisão de uma pessoa adulta.
k) Não inicie uma unidade vazia.
I) É proibido mexer na construção do dispositivo para alterar os seus parâmetros ou construção.
m) Manter o dispositivo longe de fontes de fogo e calor.
n) Não sobrecarregar o aparelho.
o) Não se podem tapar as aberturas de ventilação do dispositivo!

ATENÇÃO! Apesar do dispositivo ter sido projetado para ser seguro, possuir os meios de proteção adequados e apesar da utilização de elementos adicionais de proteção do utilizador, continua a existir o pequeno risco de acidente ou de lesões durante o funcionamento do dispositivo. Mantenha-se alerta e use o bom senso quando utilizar o dispositivo.

3. Instruções de utilização

O dispositivo foi projetado apenas para aquecer e manter a temperatura definida da água.

A responsabilidade por todos os danos que ocorrerem como consequência da utilização não adequada é do utilizador.

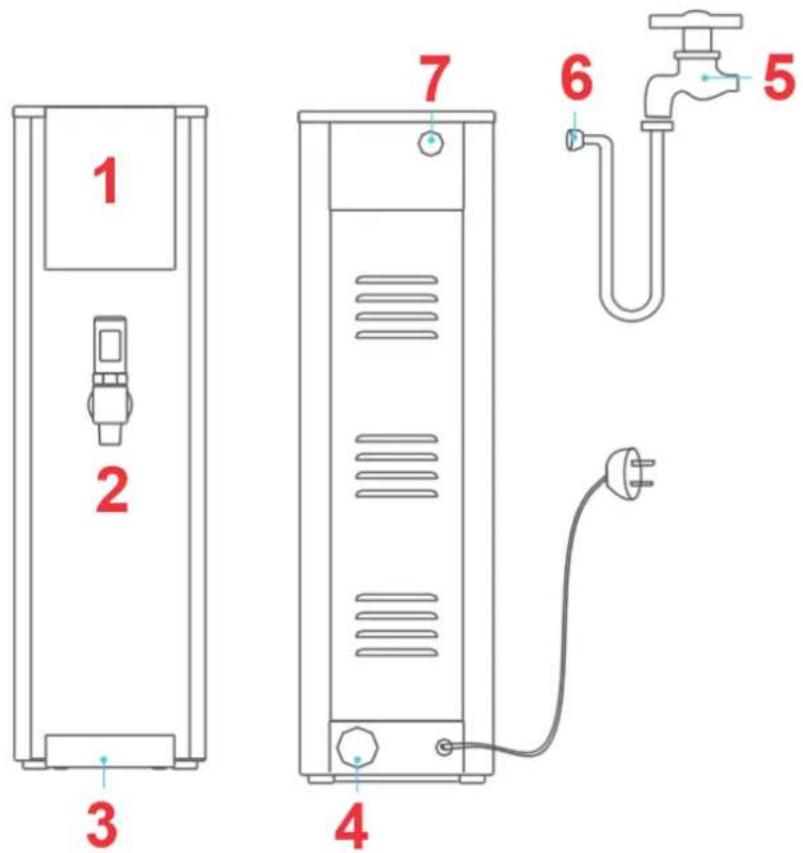

3.1. Visão geral do produto

1 2 3 4 7 6 5

1 - Painel de controle
2 - Toque
3 – Bandeja de água
4 - Saída de água
5 - Torneira de abastecimento
6 - Tubo de entrada de água
7 - Entrada de água

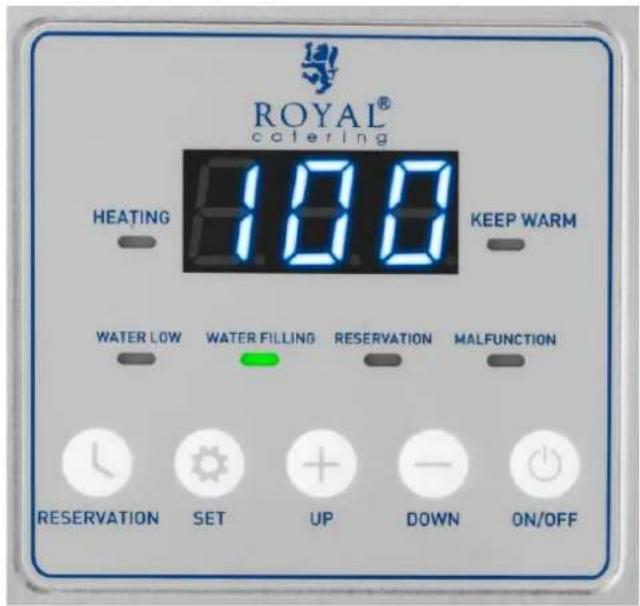

Painel de controle:

AQUECIMENTO - O aparelho aquece a água.

MANTER QUENTE - A água atingiu a temperatura definida; modo de manutenção de temperatura.

ÁGUA BAIXA - Não há água na unidade - o abastecimento de água pode estar interrompido ou a água não atingiu o nível requerido (código de exibição: ELL).

ENCHIMENTO DE ÁGUA - O aparelho reabastece a água.

RESERVA - A unidade está operando no modo de tempo definido.

MAU FUNCIONAMENTO - A unidade está com defeito. Resolva o problema de acordo com o código de erro

Botões:

RESERVA - botão para configuração do tempo de funcionamento do aparelho.

SET - botão Configurações.

UP / DOWN - Botões para aumentar/diminuir os valores definidos de temperatura e tempo.

ON/OFF - o interruptor principal do dispositivo

3.2. Preparação para usar

Colocação do dispositivo

A temperatura ambiente não deve exceder 40°C e a humidade relativa não deve exceder 85%. O dispositivo deve ser colocado de modo a garantir uma boa circulação do ar. É necessário manter uma distância mínima de 10 cm de cada parede do dispositivo. O dispositivo deve ser mantido longe de todas as superfícies quentes. Sempre opere a unidade em uma superfície nivelada, estável, limpa, à prova de fogo e seca e fora do alcance de crianças e pessoas com deficiências mentais, sensoriais e intelectuais. Coloque a unidade de forma que o plugue principal possa ser alcançado a qualquer momento. É necessário lembrar-se de que a alimentação elétrica do dispositivo deve corresponder aos dados indicados na placa de classificação!

Antes da primeira utilização desmontar todos os elementos e lavá-los, e lavar todo o dispositivo.

1. Coloque a unidade conforme descrito acima. Coloque a bandeja de água no fundo.
2. Aparafuse uma extremidade do tubo de entrada na entrada de água na parte traseira da unidade.
3. Aparafuse a outra extremidade do tubo de entrada a uma fonte de água ou torneira roscada.
4. Abra o abastecimento de água.
5. Conecte o dispositivo à fonte de alimentação.

3.3. Utilização do dispositivo

Para ligar o aparelho, pressione o botão "ON/OFF". Para desligar o aparelho, pressione e segure o botão "ON/OFF" por 3 segundos.

Ao ligar a bolier pela primeira vez, o aparelho irá aquecer automaticamente e ferver a água até que o indicador manter aquecido acenda, indicando que a temperatura da água atingiu o valor definido.

Pressione e segure o botão "RESERVA" para ativar ou desativar o modo de operação do temporizador.

Para verificar a temperatura definida, pressione e segure o botão "DOWN" por 3 segundos.

3.3.1. Definir o tempo de enchimento

A máquina tem uma configuração padrão de reabastecimento de água por 1 segundo, enquanto o tempo de pausa não pode ser alterado. Caso queira alterar o tempo de preenchimento, siga as instruções abaixo.

Por exemplo: ajuste o tempo de enchimento para 2 segundos e pare por 17 segundos.

O enchimento do tanque com água em alta temperatura leva 1 segundo e depois para por 17 segundos (1 segundo = código "20").

Caso necessite programar 2 segundos para encher o reservatório de água (2 segundos = código "40") em alta temperatura, pressione SET por 3 segundos em modo standby, selecione o código "d" e pressione SET

para exibir "40", depois pressione SET para selecionar OFF ou espere 20 segundos para retornar automaticamente para OFF e, em seguida, pressione ON/OFF levemente para concluir a configuração.

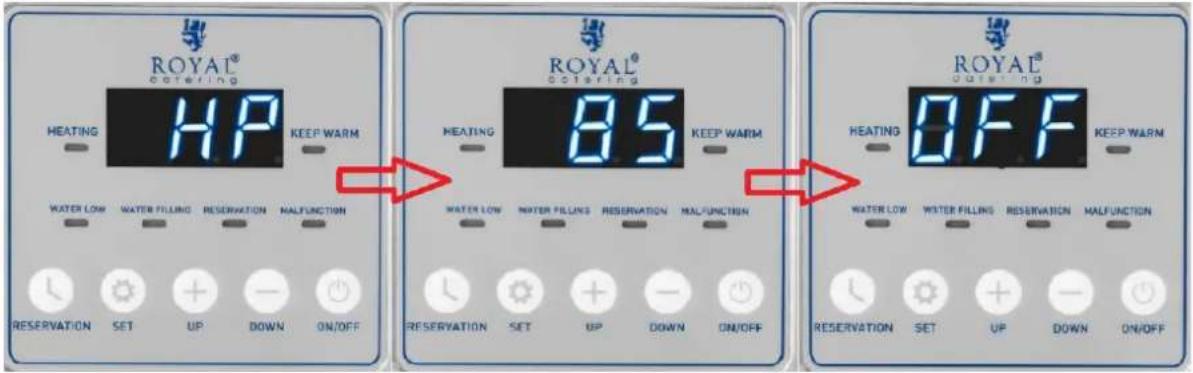

3.3.2. Ajustando a temperatura

1. Pressione o botão SET por 3 segundos até que "OFF" apareça no display. Em seguida, pressione "UP" por alguns segundos até que o display mostre o código "HP".
2. Defina a temperatura com os botões "UP/DOWN".
3. Aguarde alguns segundos até que o dispositivo exiba "OFF".
4. Quando o aparelho atingir a temperatura definida, ele entrará no modo de mantê-la.

Existem dois modos de exibição de temperatura. Um deles é o modo de temperatura em tempo real, o que significa que o display sempre mostrará a temperatura real da água no interior. O segundo é o modo 100°C, o que significa que independente da temperatura definida, quando a água no interior atingir a temperatura definida, o display mostrará sempre 100°C.

3.3.3. Definir o modo 100°C

1. Pressione o botão SET por 3 segundos até que "OFF" apareça no display.
2. Pressione o botão SET por 3 segundos e, em seguida, pressione o botão "SET" para selecionar "E."
3. Pressione "UP" até que o display mostre "ON."
4. Aquecimento até à temperatura definida - a luz para manter quente está acesa e o ecrã mostra 100°C (se 80°C for definido como a temperatura a manter, quando a temperatura da água atingir 80°C, o ecrã mostrará 100°C).

3.3.4. Configuração de tempo

A configuração padrão de fábrica é 24 horas por dia. Se o usuário tiver uma diferença de horário local, selecione a configuração do código de acordo com a hora local: hora - minuto - segundo.

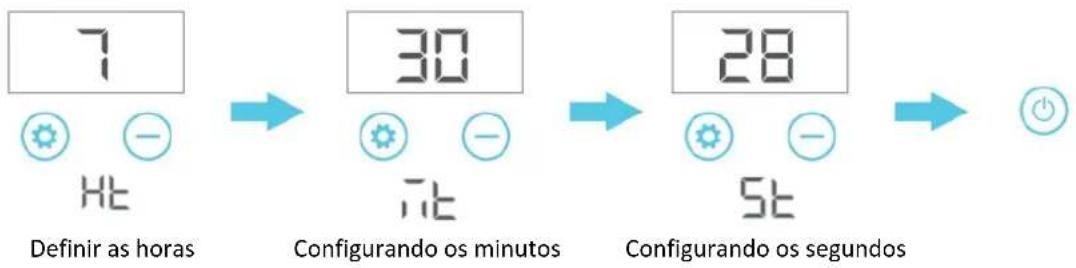

Exemplo: 7:30:28:

1. Pressione o botão "ON/OFF" por 3 segundos até que o display mostre "OFF".
2. Pressione o botão "SET" por 3 segundos, selecione o código de tempo HE", Em seguida, defina o valor "7" com os botões "UP/DOWN".

3. Pressione "SET", selecione o código dos minutos "TIE" e defina o valor dos minutos como "30".

4. Pressione "SET", seleccione o código de segundos "5t" e defina o valor como "28".

5. Pressione "ON/OFF" para salvar as configurações.

7 Ø - Ht Definir as horas 30 Ø - Ht 28 Ø - St Configurando os minutos Configurando os segundos

3.3.5. Restauração de fábrica

Pressione o botão "ON/OFF" por 3 segundos até que o display mostre "OFF". Em seguida, pressione os botões "RESERVATION" e "SET" simultaneamente por 3 segundos - todas as luzes do display acenderão e a tela se moverá "em círculo", o que significa que as configurações de fábrica foram restauradas com sucesso.

3.3.6. Definir o modo de operação temporário

Pressione o botão "ON/OFF" por 3 segundos até que o display mostre "OFF". Em seguida selecione o código de tempo do modo de operação:

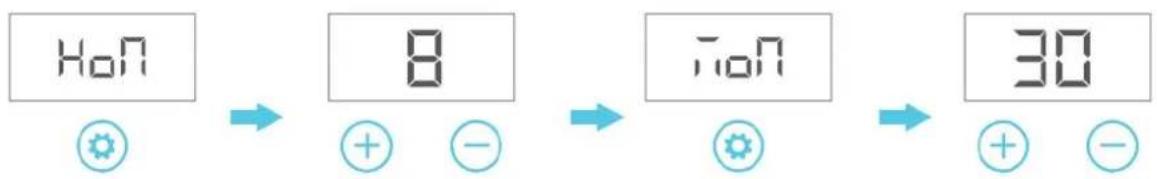

Defina o horário de ativação para 8h30.

1. Pressione o botão "ON/OFF" por 3 segundos até que o display mostre "OFF". Pressione "SET" para selecionar "H07," então use os botões" UP/DOWN" para definir a hora para "8."

2. Pressione "SET" para selecionar "non," então use os botões "UP/DOWN" para definir os prompts para "30."

Defina o horário de desligamento para 22h30

1. Pressione "SET" para selecionar "HoF," então use os botões "UP/DOWN" para definir a hora como "22."
2. Pressione "SET" para selecionar "T10F," então use os botões "UP/DOWN" para definir os minutos para "30."

Hof 22 Hof 30

1. Pressione "SET" para selecionar o código "OFF" ou aguarde 20 segundos até que o display mostre "OFF".
2. Pressione "ON/OFF" para ligar o aparelho, pressione e segure o botão "RESERVA" até que a luz indicadora "RESERVA" acenda. A configuração está concluída.

3.4. Resolução de problemas

Erro de código	Causa do erro	Solução possível
	Não há água no tanque, a água flui lentamente, a pressão da água é baixa.	Quando a unidade está ligada, não há água no tanque. O código ELL aparece durante o processo de enchimento de água. Abra a torneira de saída de água e verifique se a pressão de entrada de água é suficiente.
	Circuito aberto ou curto-circuito do sensor de temperatura.	Verifique se o cabo do sensor está desconectado ou se a placa-mãe está funcionando corretamente.
	A água no tanque não pode atingir um nível baixo após encher com água por 20 minutos.	A pressão da água está baixa ou a válvula de entrada está bloqueada por detritos.1) Verifique se a pressão da água é adequada.2) Limpe o calcário regularmente.3) Verifique se o interruptor de entrada está ligado.4) Verifique se não há água no local.
Er-2	A água não consegue atingir a temperatura definida após aquecimento por 35 minutos
A tela não está funcionando	Mau funcionamento da placa-mãe ou proteção do termostato contra superaquecimento.	1) Verifique se o aparelho consegue aquecer a água normalmente após ser ligado.2) Verifique se a conexão da tela não está solta ou desconectada.3) Verifique se a placa-mãe está funcionando corretamente.

3.5. Limpeza e manutenção

a) Antes de cada limpeza, regulação, substituição de peças e também quando o dispositivo não estiver a ser usado, é necessário retirar a ficha da rede e arrefecer totalmente o dispositivo.

b) Para limpar a superfície é necessário aplicar apenas produtos que não contenham substâncias abrasivas.

c) Para limpar o dispositivo usar apenas produtos de limpeza suaves destinados à limpeza de superfícies que contactem com alimentos.

d) Após cada limpeza, todas as peças devem ser bem secas antes de o dispositivo ser reutilizado.

e) • O dispositivo deve ser guardado num local seco e fresco, protegido de humidade e de radiação solar direta.

f) É proibido salpicar o dispositivo com um fluxo de água ou mergulhá-lo em água.

g) É necessário ter atenção para não entrar água através das aberturas de ventilação da caixa.

h) É necessário fazer uma inspeção regular do dispositivo para verificar a sua eficácia técnica e todos os danos.

j) Não utilize objetos pontiagudos e/ou metálicos (por exemplo, escova de aço ou espátula metálica), pois podem danificar a superfície do material de que é feito o aparelho.

k) Não limpe a unidade com substâncias ácidas, agentes médicos, diluentes, combustível, óleos ou outros produtos químicos. Isso pode causar danos ao dispositivo.

ELIMINAÇÃO DE DISPOSITIVOS USADOS

No fim do período de utilização, não é permitido eliminar o presente produto com o lixo doméstico normal, mas entregá-lo num ponto de recolha e reciclagem de dispositivos elétricos e eletrónicos. Verificar o símbolo no produto, no manual de instruções e na embalagem. As matérias usadas no dispositivo podem ser reaproveitados de acordo com a sua função. Ao optar por reciclar, está a dar um contributo significativo para a proteção do nosso ambiente.

Contactar as autoridades locais para obter informações sobre as instalações de reciclagem locais.
