MANUAL DE UTILIZADOR D27105 DEWALT

Escolheu uma ferramenta DeWALT. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da DeWALT um dos parceiros mais fláveis para os utilizadores profissionais.

Dados técnicos

	D27105
Voltagem V 230
Potência absorvida W 2.000
Consumo de potência W 1.700
Velocidade max. da serra rpm 4.100
Diâmetro da lâmina mm 300 - 305
Furo da lâmina mm 305
Espess. folha mm 2,1 - 2,2
Espessura da lâmina separadora mm 2,5
Tempo de travagem automática da lâmina s < 10
Peso kg 42

Capacidade de corte

Modo de serra de esquadria
Corte em esquadria (posições max.) esq. 48°	dir. 48°
Corte em bisel (posições max.) esq. 48°	dir. 2°
Capacidade máx. do corte a 90° mm 205
Capacidade máxima de corte em esquadria a 45° mm 160
Profund. max. de corte 90° mm 155
Profund. max. de corte em bisel 45° mm 110
Profundidade máxima de corte a um bisel de 45°,ângulo de esquadria de 45°	mm 100

Modo de mesa de serrar
Capacidade máxima de corte longitudinal esquerdo/direito	mm 150/320
Profundidade do corte a 90°	mm 81
Profundidade do corte a 45°	mm 56

Fusíveis
Ferramentas de 230 V	10 Ampères

Os seguintes símbolos são usados neste manual:

Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do não-cumprimento das instruções deste manual.

Indica tensão eléctrica.

Arestas afiadas.

Declaração CE de conformidade

D27105

A DeWALT declara que estas ferramentas eléctricas foram concebidas em conformidade com 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 61029-1, EN 61029-2-11, EN 55014, EN 55014-2, EN 61000-3-2 & EN 61000-3-3.

Para mais informações, queira consultar a DEWALT no endereço abaixo ou a parte de trás do presente manual.

De acordo com as directivas 86/188/CEE & 98/37/CEE da Comunidade Europeia, o nível de potência sonora, medido de acordo com a EN 61029-2-11, é:

		D27105
L_ua (pressão sonora)	dB(A)^a	89,6
L_ua (potência sonora)	dB(A)	100,6

* no ouvido do operador

Tome as devidas precauções para proteger os seus ouvidos.

Valor médio quadrático ponderado em frequência de aceleração conforme à EN 61029-2-11:

D27105

< 2,5 m/s2

Instruções de segurança

Quando usar ferramentas eléctricas fixas observe as regras de segurança aplicáveis no seu país para reduzir o risco de incêndio, choque eléctrico e acidentes pessoais.

Leia todo o manual atentamente antes de utilizar a ferramenta.

Guarde este manual para futura referência.

Instruções gerais

1 Mantenha a área de trabalho arrumada.
Mesas e áreas de trabalho desarrumadas podem provocar acidentes.

2 Guide do ambiente da área de trabalho

Não exponha a ferramenta à chuva Não utilize a ferramenta em situações em que haja humidade ou água. Mantenha a área de trabalho bem iluminada (250 - 300 Lux). Não utilize a ferramenta onde haja risco de fogo ou explosão, como por exemplo na presença de líquidos ou gases inflamáveis.

3 Mantenha as crianças afastadas.

Não permita que crianças, visitantes ou animais aproximem-se da área de trabalho ou que toquem a ferramenta ou o cabo de força.

4 Vista-se de maneira apropriada

Não use vestuário largo nem jóias, pois podem prender-se numa peça móvel. Cubra o cabelo se liver cabelo comprido. Ao trabalhar ao ar livre, de preferência use luvas adequadas e calçados anti-derrapantes.

5 Protecção pessoal

Sempre use óculos de protecção. Utilize uma máscara de protecção para o rosto ou anti-poeira sempre que as operações possam produzir poeira ou partículas que voem. Caso tais partículas sejam consideravelmente quentes, use também um avental resistente ao calor. Use sempre protectores auriculares. Utilize sempre um capacete de segurança.

Evite contacto corporal com superfícies aterradas, como por exemplo canos, radiadores, fogões e refrigeradores. Quando usar a ferramenta em condições extremas tais como alto grau de humidade ou ao trabalhar com soldaduras, a segurança eléctrica pode ser melhorada com a colocação de um transformador de isolamento ou disjuntor de fuga de terra (FI).

7 Verifique a sua posição

Mantenha-se sempre bem posicionado e em equilíbrio.

8 Esteja atento

Preste atenção no que faz. Use o bom senso. Não utilize ferramentas quando estiver cansado.

9 Segure firmemente a peça de trabalho

Use grampos ou um torno para segurar a peça. É mais seguro e permite manter as duas mãos livres para trabalhar.

10 Conecte o equipamento de extracção de pó

Caso sejam fornecidos dispositivos para a extracção e colecta de pó, assegure-se de que os mesmos sejam correctamente conectados e utilizados.

Verifique sempre se as chaves de ajuste e chaves inglesas foram retiradas da ferramenta antes de utilizá-la.

12 Cabos de extensão

Antes de iniciar o uso, verifique o estado do cabo de extensão e substitua-o se estiver danificado. Quando usar a ferramenta ao ar livre, utilize somente cabos de extensão apropriados para tal e correctamente rotulados.

13 Use a ferramenta apropriada.

Neste manual consta as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para que efectuem o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o fim indicado. Não force a ferramenta.

Aviso! O uso de qualquer acessório ou da própria ferramenta para realizar quaisquer operações além das recomendadas neste manual de instruções pode causar riscos de ferimento.

14 Verifique se há peças danificadas

Antes do uso, verifique cuidadosamente se a ferramenta e o cabo de força não estão danificados. Verifique se as peças móveis estão alinhadas e engatadas, se há alguma peça partida, se as protecções e os interruptores estão danificados, bem como quaisquer outras condições que possam afectar o funcionamento da ferramenta.

Assegure-se de que a ferramenta esteja a funcionar correctamente e a desempenhar as funções para as quais foi projectada. Não utilize a ferramenta se houver alguma peça defeituosa. Não utilize a ferramenta se o interruptor não funcionar para ligá-la ou desligá-la. Providencie para que um técnico autorizado D≡WALT efectue a troca de quaisquer peças danificadas ou defeituosas. Nunca tente efectuar reparos por sua própria conta.

15 Desconecte a ferramenta

Desligue a ferramenta e aguarde até que cesse todo movimento antes de afastar-se dela. Desconecte a ferramenta quando não estiver em uso, antes de trocar quaisquer peças ou acessórios e antes de realizar a manutenção.

16 Evite o accionamento involuntário

Certifique-se de que a ferramenta esteja desligada antes de conectá-la.

17 Não force o cabo eléctrico

Nunca puxe o cabo para retirar o conector da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes.

18 Guarde as ferramentas que não estiverem em uso

Guarde as ferramentas que não estiverem em uso em lugar seco. Feche-as com segurança, fora do alcance das crianças.

19 Guide das suas ferramentas com atenção

Para um desempenho melhor e mais seguro, mantenha as ferramentas em boas condições e limpas. Siga as instruções para manutenção e troca de acessórios. Mantenha todas as alavancas e interruptores secos, limpos e livres de óleo e graxa.

20 Reparos

Esta ferramenta satisfaz as normas de segurança relevantes. Providencie para que um técnico autorizado DeWALT conserte sua ferramenta. Os reparos devem ser realizados somente por pessoas qualificadas e as peças de reposição devem ser originais. A não observância disso poderá resultar em perigos consideráveis para os utilizadores.

Instruções de segurança adicionais para serras de esquadria

• Assegure-se de que todos os botões de bloqueio e manípulos de fixação estão apertados antes de iniciar qualquer operação.
• Não opere a máquina sem ter o resguardo colocado, ou se este não funcionar correctamente ou se a respectiva manutenção não tiver sido efectuada.
• Evite colocar as mãos na área da lâmina quando a serra estiver conectada à energia eléctrica.
• Nunca tente parar a máquina de repente quando esta estiver em movimento tentando encravá-la com uma ferramenta ou de outra forma contra a lâmina; pode causar um acidente grave.
• Antes de utilizar qualquer acessório consulte o manual de instruções. Uma má utilização de um acessório pode causar danos.

- Seleccione a lâmina adequada ao material a cortar.

- Observe a velocidade máxima marcada na lâmina de serra.

- Utilize um suporte ou luvas ao manusear a lâmina de serra.

- Certifique-se de que a lâmina roda no sentido correcto. Mantenha a lâmina afinada.

- A velocidade máxima permitida da lâmina da serra deve ser sempre igual ou superior à velocidade em vazio impressa na placa de identificação da ferramenta.

- Não utilize lâminas de serra que não estejam em conformidade com as dimensões especificadas nos dados técnicos.

Não utilize espaçadores para ajustar uma lâmina no fuso. Utilize apenas as lâminas especificadas neste manual, conforme a norma EN 847-1.

• Considere a aplicação de lâminas especialmente projectadas para redução de ruído.
• Não utilize lâminas HSS.
• Não utilize lâminas de serra danificadas ou rachadas.
• Não utilize discos abrasivos.
• Após a conclusão do corte, solte a chave e aguarde a lâmina da serra interromper totalmente o funcionamento antes de retornar a cabeça à sua posição de descanso superior.
• Assegure-se de que o braço está completamente fixo aquando da execução de cortes com o bisel.
• Nunca meta qualquer objecto contra o ventilador para manter o eixo da serra parado.
• O resguardo da sua serra subirá automaticamente ao abaixo o braço; ele descerá à volta da lâmina, quando o braço for levantado.
  O resguardo pode ser levantado com a mão, quando se instala ou se retira a lâmina da serra ou para inspecção da serra. Nunca levante o resguardo com a mão sem que a serra esteja parada.
• Mantenha a área à volta da máquina limpa e livre de resíduos, tais como lascas e fragmentos.
• Verifique periodicamente se as saídas de ar do motor estão limpas e sem lascas.
• Desligue a máquina da tomada de rede antes de efectuar qualquer trabalho de manutenção ou quando mudar a lâmina.
• Nunca efectue qualquer trabalho de limpeza ou manutenção com a máquina em funcionamento e se a cabeça não estiver na posição de repouso.
• A parte da frente do resguardo tem postigos para visibilidade durante o corte. Embora os postigos reduzam imensamente as aparas projectadas, são eles aberturas no resguardo e, ao olhar através dos postigos, deve-se usar sempre óculos de segurança.

Instruções de segurança adicionais para mesas de serrar

• Não utilize lâminas de serra com uma espessura de corpo superior ou uma largura de dentes inferior à espessura da lâmina separadora.
• Certifique-se de que a lâmina roda no sentido correcto e de que os dentes estão virados para a parte frontal da mesa de serrar.
• Verifique se todos os manípulos de travamento estão apertados antes de começar a trabalhar.
• Certifique-se de que a lâmina e todas as flanges estão limpas e de que as superfícies de contacto do colar estão em contacto com a lâmina. Aperte firmemente a porca do eixo.
• Mantenha a lâmina da serra afiada e correctamente montada.
• Certifique-se de que a guia de corte está ajustada para a distância correcta da lâmina - máximo 5 mm.
• Nunca ponha a serra a funcionar sem os resguardos superior e inferior estarem colocados.
• Mantenha as mãos fora do alcance da lâmina da serra.
• Desligue a serra e retire a ficha da tomada quando pretender levar a cabo qualquer operação de manutenção ou mudança de lâmina.
• Utilize sempre um pau para empurrar, e certifique-se de que não coloca as mãos a menos de 150 mm da lâmina durante o corte.
• Não utilize a máquina com uma voltagem diferente da indicada.
• Não aplique lubrificantes na lâmina quando esta estiver a funcionar.
• Não se debruce sobre a máquina para chegar à parte detrás desta.
• Mantenha o pressionador sempre no seu lugar quando não estiver em uso.
• Não se coloque na parte superior da unidade.
• Durante o transporte, certifique-se de que a parte superior da lâmina de serra esteja coberta pelo resguardo.
• Não o utilize para manuseio ou transporte.

Instruções de segurança adicionais para serras flip-over

• Certifique-se de que o braço fica fixo na posição de funcionamento no modo de mesa de serrar.
• Certifique-se de que o braço fica fixo durante a operação de corte em bisel no modo de mesa de serrar.
• Certifique-se de que a mesa está correctamente encaixada ao mudar o modo de serra.
• Tome os devidos cuidados durante a execução de ranhuras no modo de mesa de serrar utilizando o sistema de protecção adequado. Não é permitido executar entalhes.

Riscos residuais

Os riscos seguintes são inerentes à utilização de serras:

- ferimentos causados por se tocar nas peças em rotação

Apesar da aplicação dos regulamentos de segurança relevantes e da implementação de instrumentos de segurança, certos riscos residuais não podem ser evitados. Eles são:

• Diminuição da audição
• Risco de acidentes provocados pelas partes descobertas da lâmina rotativa.
• Risco de ferimento ao mudar a lâmina.
• Risco de apertão dos dedos ao abrir os resguardos.
• Problemas de saúde provocados pela inalação do pó produzido aos serrar madeira, sobretudo carvalho, faia e MDF.

Etiquetas da ferramenta

Aparecem os seguintes pictogramas na ferramenta:

No modo de serra de esquadria, certifique-se de que acciona o interruptor de gatilho ao ligar e desligar. Não utilize a caixa de interruptores neste modo.

Quando utilizar a máquina no modo de mesa de serrar, certifique-se de que a lâmina separadora foi instalada. Não utilize a máquina sem ter a lâmina separadora colocada.

Verificação do conteúdo da embalagem

A embalagem contém:

1 Máquina parcialmente montada
1 Conteúdo da caixa:

1 Resguardo superior para posição da serra de mesa
1 Resguardo situado sob a mesa para posição da serra de esquadria
4 Pernas
2 Rodas
4 Pés
1 Guia paralela

1 Manual de instruções

1 Vista dos componentes destacados

• Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.
• Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual.

Descrição (fig. A1 - A10)

A sua serra “Flip-over” D27105 foi projectada para funcionar como uma serra de esquadria ou como uma mesa de serrar para executar as quatro principais operações de corte (longitudinal, transversal, em bisel e em esquadria) de forma fácil, precisa e segura.

Modo de serra de esquadria

No modo de serra de esquadria, a máquina é utilizada na vertical, em esquadria ou na posição de bisel.

Voltada no eixo central, a máquina é utilizada de forma a executar o corte longitudinal convencional e para cortar peças grandes através da alimentação manual do material.

Características

A1

1 Interruptor on/off (modo de mesa de serrar)
2 Alavanca para soltar a mesa
3 Grampo de fixação da mesa giratória
4 Mesa de serra de esquadria
5 Mesa giratória
6 Lado direito da guia
7 Lado esquerdo da guia
8 Resguardo da lâmina inferior móvel
9 Alavanca de desengate do resguardo
10 Punho

A2

10 Punho
11 Interruptor de gatilho (modo de serra de esquadria)
12 Resguardo superior da lâmina fixo
13 Adaptador de extracção de poeira
14 Roda
15 Perna
16 Pé
17 Punho de fixação em bisel

A3

17 Punho de fixação em bisel
18 Ajustador de altura
19 Mesa de serrar
20 Lâmina separadora
21 Protector superior de lâmina
22 Guia paralela
23 Alavanca de comando

Acessórios opcionais

Para utilização em modo de serra de esquadria:

30 Inserção da guia (DE7120)

A5

31 Coluna regulável de 760 mm (altura máxima) (DE3474)
32 Trilhos de guia de apoio 1.000 mm (DE3494)
33 Trilhos de guia de apoio 500 mm (DE3491)
34 Suporte inclinável (DE3495)
35 Limitador giratório (DE3462)
36 Limitador de comprimento para peças pequenas (para ser utilizado com trilhos de guia [33]) (DE3460)
37 Suporte com limitador removível (DE3495)
38 Suporte com limitador retirado (DE3495)
39 Grampo para fixação do material (D271051)

A6

40 Mesa de apoio com rolamentos (DE3497)

Para utilização no modo de mesa de serrar:

A7

41 Guia da serra de esquadria (D271052)

A8

42 Mesa de extensão (D271058)

A9

43 Mesa deslizante (D271055)

Pressionadores (DE3454) (não mostrados)

Para utilização em todos os modos:

A10

44 Conjunto de extracção de poeiras com três vias (D271054)

Segurança eléctrica

O motor eléctrico foi concebido para uma única tensão. Verifique sempre se a tensão da rede corresponde à voltagem indicada na placa de identificação.

Extensões

Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta máquina (Veja os dados técnicos). A dimensão mínima do condutor é 1,5 mm ^2 .

No caso de se usar uma bobina, desenrole o cabo todo.

Montagem e afinação

Antes da montagem de acessórios e da afinação retire sempre a ficha da tomada.

Retirar a máquina e suas peças da embalagem

Ao mover a máquina, peça sempre ajuda. A máquina é demasiado pesada para uma só pessoa.

• Retire o material da embalagem solto da caixa.
• Retire a máquina da caixa.
• Retire a caixa das peças do interior da máquina.
• Retire qualquer material embalado restante da máquina.

Montagem dos pés (fig. B)

Com os pés montados, a máquina está pronta para a colocação numa bancada. Para assegurar uma operação segura, a máquina deve ser fixa à bancada.

• Vire a máquina ao contrário.
- Coloque um pé (16) em cada um dos locais de montagem (51) na base.
- Faça deslizar uma porca (52) para as ranhuras (53) situadas acima dos locais de montagem.
- Insira um parafuso (54) com uma anilha (55) nos pés.
- Aperte os parafusos.
- Monte as pernas como descrito abaixo.
- Dobre as pernas como descrito abaixo.
- Levante a máquina.
- Fixe a máquina na bancada de trabalho

Montagem das pernas (fig. C1 & C2)

Com as pernas montadas, a máquina é adequada para a colocação independente.

• Vire a máquina ao contrário.
- Monte as pernas como descrito abaixo. Tenha em atenção que as pernas dianteiras e traseiras têm comprimentos diferentes. As pernas traseiras são ligeiramente mais compridas do que as da frente. Certifique-se que monta as pernas no local correcto.
- Levante a máquina. Verifique se está nivelada; ajuste a altura de aperto da perna, se necessário.

Pernas traseiras

- Coloque uma perna (15) em cada um dos pontos de montagem (56) situados nas extremidades inferiores no interior da base (fig. C1).

• Passe um parafuso de cabeça quadrada (57) a partir do exterior através dos orifícios na estrutura e as pernas.
• Coloque uma braçadeira (58) e um botão de bloqueio (59) nos parafusos.
• Aperte os botões de bloqueio.

Pernas dianteiras

• Coloque uma perna (15) em cada um dos pontos de montagem (56) situados nas extremidades superiores no interior da base (fig. C2).
• Coloque uma braçadeira (58) sobre as pernas.
• Passe um parafuso de cabeça quadrada (57) a partir do interior através dos orifícios nas braçadeiras, das pernas e da estrutura.
• Coloque um parafuso de bloqueio (59) nos parafusos.
• Aperte os botões de bloqueio.

As pernas podem ser dobradas para a base para que a máquina possa ser utilizada numa bancada de trabalho.

- Vire a máquina ao contrário.

- Afrouxe o botão de bloqueio (59) na primeira perna (15).

- Dobre a perna para dentro.

- Aperte o botão de bloqueio.

- Repita o procedimento para ajustar as outras pernas.

- Levante a máquina.

Montagem das rodas (fig. D)

• Coloque uma roda (14) nos eixos (60) em cada um dos lados da máquina.
• Coloque uma anilha plana (61) e uma porca (62) na extremidade roscada dos eixos.
• Aperte as porcas usando a chave fornecida.

Montagem para utilização no modo de serra de esquadria

Instalação do resguardo sob o tampo da mesa (fig. E)

O resguardo sob a mesa (63) deverá ser fixado na parte superior da mesa de serrar.

• Coloque os dois fixadores situados na parte esquerda do resguardo nas ranhuras (64) situadas no lado esquerdo da ranhura da lâmina (65). Vire os parafusos plásticos em sentido contrário dos ponteiros do relógio.
• Coloque o resguardo sobre a mesa e pressione o fixador para dentro da ranhura (66) no lado direito da ranhura da lâmina. Vire o parafuso plástico em sentido contrário dos ponteiros do relógio.
• Para retirar, vire os parafusos no sentido dos ponteiros do relógio e retire o resguardo.

Rodar o motor da serra e a mesa (fig. F1 - F4)

• Segure a mesa de serrar (19) com uma mão e empurre a alavanca de destravamento da mesa (2) para a direita (fig. F1).
• Empurre a parte frontal da mesa para baixo (fig. F2) de forma a que esta rode completamente até que o motor fique virado para cima e a placa (67) engate no dispositivo de travamento da mesa (68) (fig. F3).
• Empurre a alavanca de destravamnto (69) para trás, mantendo a cabeça segura em baixo até a unidade de apoio accionada por mola (70) poder ser levantada para fora da sede (fig. F4).
  • Levante a unidade de apoio.
• Segurando firmemente no motor, permita que a pressão da mola o eleve até alcançar a posição de descanso.

Montagem da lâmina da serra (fig. G1 - G4)

Os dentes de uma lâmina nova são muito afiados e podem ser perigosos.

- Mude sempre as lâminas com a máquina no modo de serra de esquadria.

- O diâmetro máximo da lâmina que pode utilizar é de 305 mm. O diâmetro mínimo é de 300 mm.

• Aperte a alavanca de desengate da cabeça (9) para soltar a o resguardo inferior (8), depois levante o resguardo inferior o mais possível (fig. G1).
• Desaperte o parafuso da braçadeira do resguardo (71) até que a braçadeira do resguardo (72) fique levantada para permitir o acesso ao parafuso de fixação da lâmina (73) (fig. G2).
• Com o resguardo inferior na posição elevada através do parafuso da braçadeira do resguardo (71), aperte o botão de fixação do eixo (74) (fig. G1) com uma mão, e use a chave para a lâmina da serra fornecida, na outra mão, para soltar o parafuso de rosca esquerda (73), rodando-o no sentido dos ponteiros do relógio (fig. G3).

Para usar o botão de travamento do veio, aperte o botão, como indicado, e rode o veio com a mão até sentir que ele se engate. Continue a apertar o botão de fixação, para impedir que o eixo se desloque. (74, fig. G1)

• Retire o parafuso de fixação da lâmina da serra (73) e a flange exterior do eixo (75) (fig. G4).
• Instale a lâmina da serra (76) no flanco (77) no flange interior do anel do eixo (78), certificando-se que os dentes na borda interior da lâmina apontam para a parte traseira da serra (em sentido contrário ao operador).
• Volte a colocar o aro do eixo exterior.
• Aperte o parafuso de fixação (73) da lâmina da serra, rodando-o em sentido contrário dos ponteiros do relógio, enquanto mantém o botão de travamento do veio engatado com a outra mão.
• Mova a braçadeira do resguardo (72) até que esta tape completamente o parafuso de fixação da lâmina (73) (fig. G2).
• Aperte o parafuso da braçadeira do resguardo (71)

Nunca solte o botão de travamento do veio, enquanto a lâmina da serra rodar.

Não deixe de manter abaixo a braçadeira do resguardo e aperte firmemente o parafuso da braçadeira do resguardo após a instalação da lâmina da serra.

Ajustes para utilização no modo de serra de esquadria

A sua Serra de Esquadria foi ajustada cuidadosamente na fábrica. Se fôr necessário um reajustamento após o transporte, ou por qualquer outra razão, siga os pontos abaixo para a afinação da sua serra.

Controlo e ajuste da lâmina da serra em relação ao apoio (fig. H1 - H3)

• Solte o botão para o corte em esquadria (79) e comprima o trinco de corte em esquadria (80) para soltar a mesa giratória (5) (fig. H1).
• Oscile a mesa giratória até que o trinco o coloque na posição de 0°. Não aperte o botão.
• Puxe a cabeça para baixo, até que a lâmina da serra entre na ranhura da serra (81).
• Ponha um esquadro (82) contra o lado direito (7) do apoio e da lâmina (76) (fig. H2).

Não toque nas pontas dos dentes da lâmina com o esquadro.

• Para ajustar, proceda da seguinte forma:
• Desaperte os parafusos (83) (fig. H3) e mova o conjunto de escala/mesa giratória do ângulo de corte em esquadria para a direita e a esquerda, até que a lâmina esteja a 90° em relação ao apoio, como medido com o esquadro (fig. H2).
• Volte a apertar os parafusos (83) (fig. H3). Não preste atenção à indicação do indicador da esquadria neste ponto.

Ajuste do indicador do ângulo em esquadria (fig. H1 & H4)

• Solte o botão para o corte em esquadria (79) e comprima o trinco de corte em esquadria (80) para soltar a mesa giratória (5) (fig. H1).
• Com o botão para o corte em esquadria solto, deixe o trinco de esquadria cair no seu lugar, ao rodar o braço de esquadria para além de zero.
• Observe o indicador (84) e a escala do ângulo de corte em esquadria (85) (fig. H4). Caso o indicador não indique exactamente zero, desenrosque o parafuso (86), mova o ponteiro (52) para 0° e aperte o parafuso.

Verificação e ajuste da lâmina da serra em relação à mesa (fig. 11 - 13)

• Solte o botão do grampo do ângulo em bisel (17) (fig. 11).
• Pressione a cabeça da serra para a direita para garantir que se encontra completamente na vertical e aperte o manípulo do grampo do ângulo em bisel.
• Puxe a cabeça para baixo, até que a lâmina da serra entre na ranhura da serra (81).
• Coloque um esquadro (82) sobre a mesa e para cima, contra a lâmina (76) (fig. 12).

Não toque nas pontas dos dentes da lâmina com o esquadro.

• Para ajustar, proceda da seguinte forma:
• Solte o botão do grampo do ângulo em bisel (17) (fig. 11) e vire o parafuso do bloqueio de ajuste de posição vertical (87) (fig. 13) para dentro ou para fora, até que a lâmina esteja a 90° em relação à mesa, conforme medida realizada com o esquadro (fig. 12).
• Se o indicador da inclinação (88) não indicar zero na escala de ângulos em bisel (89), solte o parafuso (90) que fixa o indicador e mova o indicador como necessário (fig. 13).

Ajuste da guia (fig. J)

A parte de cima do lado esquerdo da guia pode ser ajustada para a esquerda, para que a serra possa inclinar até o total de 48° à esquerda. Para ajustar a guia (7):

• Solte o botão de travamento da guia (91) e corra a parte de cima do apoio do lado esquerdo, para a esquerda.
• Faça uma prova, com a serra desligada e verifique se há folga. Ajuste o apoio o mais próximo da lâmina, que seja possível na prática, para dar o máximo de apoio à peça a trabalhar, sem que interfira no movimento do braço para cima e para baixo.
• Aperte os botões seguramente.

É possível que a ranhura-guia (92) torne-se obstruída com serragem. Use uma vareta ou um jacto leve de ar comprimido para a limpar.

Verificar e ajustar o ângulo de bisel (fig. 11, J & K)

• Solte o botão de travamento da guia (91) e corra a parte de cima do apoio do lado esquerdo, para a esquerda tanto quanto possível (fig. J).
• Solte o botão do grampo do ângulo em bisel (17) (fig. I1) e com o bloqueio de posição inclinada intermediário (93) virado para o lado, mova o braço da serra para a esquerda até que o bloqueio de posição do ângulo (94) encontre o bloqueio de ajuste da posição inclinada (95) (fig. K). Esta é a posição do corte em bisel de 45°.
• Para ajustar, proceda da seguinte forma:
• Vire o parafuso do bloqueio de ajuste da posição inclinada (95) conforme o necessário, até que o indicador (88) indique 45°, com o bloqueio da posição de ângulo encostado no bloqueio de ajuste da posição inclinada.

Verificar e ajustar o ângulo de bisel intermédio (fig. 11, J & L)

O ângulo de inclinação intermediário está predefinido em 30°, tornando possível um ajuste rápido para o corte da moldura de coroa.

• Solte o botão de travamento da guia (91) e corra a parte de cima do apoio do lado esquerdo, para a esquerda tanto quanto possível (fig. J).
• Solte o botão do grampo do ângulo em bisel (17) (fig. I1) e com o bloqueio de posição inclinada intermediário (93) virado para o local, mova o braço da serra para a esquerda até que o bloqueio de posição do ângulo (96) encontre o bloqueio de ajuste da posição inclinada intermediária (93) (fig. L). Esta é a posição do corte em bisel de 30°.
• Para ajustar, proceda da seguinte forma:
• Vire o parafuso do bloqueio de ajuste da posição inclinada (96) conforme o necessário, até que o indicador (88) indique 30°, com o bloqueio de ajuste da posição inclinada encostado no bloqueio da posição inclinada intermediária.

Montagem para modo de mesa de serrar

Passagem do modo de mesa de serrar para o modo de serra de esquadria (fig. A1, M1 - M5)

• Coloque a lâmina na posição de corte transversal 0° com o grampo de fixação da mesa giratória (3) fixado (fig. A1).
• Desaperte o botão de fixação da lâmina separadora (97) apenas o suficiente para permitir que esta entre na ranhura de montagem (fig. M1).
• Retire a lâmina separadora (20) da sua posição de arrumação no interior da base.
• Aperte a alavanca de desengate do resguardo (9) para soltar a o resguardo da lâmina (8), depois levante o resguardo da lâmina o mais possível (fig. A1).
• Faça deslizar o suporte da lâmina separadora (98) para a ranhura de montagem (99) (fig. M1). Aperte o botão do grampo.
• Empurre a alavanca (100) para permitir que a parte superior accionada por mola da guia (7) fique contra a mesa giratória (fig. M2)
• Puxe para baixo o motor.
• Empurre a alavanca de destravamento (69) para trás (fig. M3).
• Empurre a unidade de apoio (70) para baixo até os entalhes (101) engatarem nos respectivos locais (102) (fig. M3).

A lâmina não deve tocar no resguardo inferior da lâmina.

• Puxe a alavanca de destravamento da mesa (2) para a direita, levante a parte frontal da mesa (4) (fig. M4) e movimente-a 180° para trás até o dispositivo de travamento da mesa (68) engatar automaticamente no dispositivo de travamento da mesa para a fixar no modo de mesa de serrar (fig. M5).
• Retire o resguardo situado sob a mesa.

Ajuste da guia de corte (fig. N1 & N2)

Quando for necessário ajustar a lâmina separadora (20), é melhor rodar a unidade no modo de serra de esquadria (fig. N2). Proceda conforme descrito na secção “Passagem do modo de mesa de serrar para o modo de serra de esquadria”.

Atingirá a posição correcta quando o topo da lâmina separadora não estiver mais de 2 mm abaixo do dente mais elevado da lâmina e o corpo do raio estiver a um máximo de 3 - 8 mm das extremidades dos dentes da lâmina da serra (fig. N1).

• Para ajustar, proceda da seguinte forma:
• Afrouxe os parafusos (102) para ajustar a posição horizontal da lâmina separadora.
• Afrouxe os parafusos (103) para ajustar a posição vertical da lâmina separadora.
• Aperte firmemente os parafusos.

Colocar o resguardo superior da lâmina (fig. O)

O resguardo superior da lâmina (21) foi concebido para ser ligado rapidamente à lâmina separadora (20) quando a máquina tiver sido configurada para o modo de mesa de serrar.

• Afrouxe a porca de asas (105).
- Segurando o resguardo, alinhe a ranhura na parte de trás com a lâmina separadora.
- Baixe o resguardo sobre a lâmina separadora (20), certificando-se de que o veio no parafuso entra no recesso.
- Vire o resguardo para a posição horizontal, que travará o resguardo na lâmina separadora através do parafuso de fixação (106).
- Aperte a porca de asas.

Nunca utilize a sua serra no modo de mesa de serrar sem que o resguardo superior esteja correctamente colocado.

Montagem e ajuste da guia paralela (fig. P1 - P5)

A guia paralela (22) pode ser montada em ambos os lados da lâmina.

• Deslize o suporte (107) da esquerda ou da direita (fig. P1). A placa de fixação engata por trás da parte frontal da mesa.
• Faça deslizar a guia contra a lâmina.
• Empurre a alavanca (108) para baixo para fixar a guia no local.
• Certifique-se de que a protecção está paralela à lâmina.
• Para ajustar, proceda da seguinte forma:
• Afrouxe os botões de bloqueio (109) e faça deslizar a guia para trás para poder aceder aos parafusos de regulação (110) na parte superior da guia (fig. P2).
• Usando a chave, afrouxe os parafusos de regulação apertando o suporte da guia no suporte da guia.
• Ajuste a protecção de modo a que fique paralela à lâmina, verificando a distância entre a lâmina e a protecção e a protecção frontal e posterior da lâmina.
• Após ter terminado o ajuste, volte a apertar os parafusos de regulação e certifique-se novamente de que a guia está paralela em relação à lâmina.
• Verifique se o indicador (111) indica zero na escala (fig. P3). Caso o indicador não indique exactamente zero, desenrosque o parafuso (112), mova o ponteiro (52) para 0° e aperte o parafuso.

A configuração por defeito da guia é no lado direito da lâmina.

Para preparar a guia para ser utilizada do lado esquerdo da lâmina, proceda do seguinte modo (fig. P4):

• Retire os botões de bloqueio (109).
• Faça deslizar o perfil da guia (113) para fora do suporte de fixação.
• Gire o suporte de fixação (114) e coloque novamente os botões de bloqueio.
• Faça deslizar a guia para o suporte de fixação.
• Aperte os parafusos.

A guia é reversível: a peça pode ser guiada ao longo da face de 75 mm ou de 11 mm, a permitir o uso do pressionador quando se efectua cortes longitudinais em peças finas (fig P5).

• Para ajustar em 11 mm, solte os botões de travamento da guia (109) e deslize-a (113) para fora do suporte de fixação (114).
• Vire a guia e encaixe novamente o suporte de fixação na ranhura, conforme o demonstrado (fig. P5).
• Para utilizar a altura total de 75 mm, deslize a guia no suporte de fixação, com a face larga na posição vertical (fig. P4).

• Utilize o perfil de 11 mm para cortar peças baixas de forma a permitir o acesso entre a lâmina e a guia para o pau de empurrar.
• A extremidade posterior da guia deve estar nivelada com a parte frontal da lâmina separadora.

Montar e ajustar a guia da serra de esquadria (fig. Q1 - Q4)

A guia da serra de esquadria (D271052) está disponível como uma opção. A guia da serra de esquadria (41) pode ser utilizada para o corte em esquadria quando a máquina está no modo de mesa de serrar (fig. Q1).

• Afrouxe o botão do grampo (115) e oscile a barra guia (116) para fora (fig. Q2). Aperte o botão do grampo.
• Faça deslizar a guia no lado esquerdo da mesa (fig. Q3).
• Desaperte o botão de bloqueio (117).
• Ponha um esquadro (82) contra a guia (41) e a lâmina (76).
• Para ajustar, proceda da seguinte forma:
• Desaperte a porca (118) algumas voltas e vire o parafuso do bloqueio de ajuste de posição vertical (119) (fig. Q4) até que a guia esteja a 90° em relação à lâmina, conforme medida realizada com o esquadro (fig. Q3).
• Aperte o botão (117).
• Verifique se o indicador (120) indica zero na escala (121). Ajuste se for preciso.

Passagem do modo de mesa de serrar para o modo de serra de esquadria (fig. A3, E & M1)

• Retire a guia paralela (22), ou a serra de esquadria, se instalada (fig. A3).
• Retire o resguardo superior da lâmina (21).
• Volte a colocar o resguardo sob a mesa (63) (fig. E).
• Proceda como descrito na secção "Rodar o motor da serra e a mesa".
• Desaperte o botão de fixação da lâmina separadora (97) e retire a guia de corte (20), segurando ao mesmo tempo no resguardo da lâmina (8) (fig. M1).
  • Baixe o resguardo da lâmina.
• Coloque a lâmina separadora na sua posição de arrumação no interior da base.

Modo de emprego

• Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.
• Certifique-se de que o material a serrar está bem fixo no devido lugar.
• Aplique apenas uma pressão suave sobre a ferramenta e não exerça pressão lateral sobre a lâmina da serra.
• Evite sobrecarga.

Antes da operação:

• Instale a lâmina correcta. Não use lâminas demasiado gastas. A velocidade máxima de rotação da ferramenta não deve exceder a indicada na lâmina.
• Não tente cortar peças excessivamente pequenas.
• Deixe a lâmina cortar livremente. Não esforce.
• Deixe o motor atingir a velocidade total antes de cortar.
• Certifique-se de que todos os botões de fixação e os manípulos dos grampos estão fixos.

Ligar e desligar (fig. R1 - R3)

Esta máquina tem dois sistemas de ligação independentes. No modo de serra de esquadria, é utilizado o interruptor de gatilho (11) (fig. R1). No modo de mesa de serrar, é utilizado o interruptor de ligar/desligar (1) (fig. R2).

Modo de serra de esquadria (fig. R1)

É disponibilizado um orifício (122) no gatilho para meter um cadeado para bloquear o interruptor.

• Para pôr a ferramenta em movimento, carregue no interruptor de gatilho (11).
• Para desligar a máquina, liberte o interruptor.

Modo de serra de esquadria (fig. R2 & R3)

O interruptor de ligar/desligar oferece várias vantagens:

• função do dispositivo de segurança: caso a energia seja suspensa por alguma razão, a chave deverá ser reactivada.
• dispositivo de protecção de sobrecarga do motor: em caso de sobrecarga do motor o fornecimento de energia ao motor será cortado. Caso isto aconteça, deixe o motor arrefecer durante 2 minutos e depois pressione o botão verde de arranque.
• segurança extra: a placa articulada fechada de segurança (123) pode ser bloqueada inserindo um cadeado através dos orifícios (124 & 125). A placa também funciona como um botão de bloqueio de emergência "de fácil localização" já que pressionando na parte frontal da placa premirá o botão de bloqueio.
• Para ligar a máquina, pressione o botão verde de arranque (126).
• Para desligar a máquina, pressione o botão vermelho de bloqueio (127).

Bloquear os interruptores

- Para evitar a utilização não autorizada da máquina, bloqueie ambos os interruptores utilizando cadeados.

Cortes básicos com a serra

Corte no modo de serra de esquadria

É perigoso trabalhar sem resguardo. Os resguardos devem estar correctamente posicionados quando a serra estiver em funcionamento.

• Certifique-se de que o resguardo sob a mesa não fique obstruído com serragem.
• Fixe sempre a peça de trabalho quando cortar metais não ferrosos.

Instruções Gerais

• No modo de serra de esquadria, o motor é automaticamente fixado na posição superior de descanso.
• Aperte a alavanca de desengate do resguardo para desbloquear o motor da serra. Se mover o motor da serra para baixo retrainá o resguardo inferior móvel.
• Nunca tente impedir o resguardo inferior de regressar à sua posição de descanso, quando o corte já foi efectuado.
• O comprimento mínimo do material a cortado é de 10 mm.
• Ao cortar peças pequenas (mín. 190 mm para a direita ou esquerda da lâmina), recomenda-se a utilização de um grampo opcional para fixação do material.
• Ao efectuar cortes em secções de PVC, deverá colocar por baixo do material que está a ser cortado uma peça de suporte em madeira com um perfil complementar, de forma a fornecer o nível correcto de apoio.

Corte transversal (fig. S1)

• Solte o botão para o corte em esquadria (79) e carregue no trinco do ângulo em esquadria (80).
• Coloque o trinco na posição 0° e aperte o botão para o corte em esquadria.
• Coloque a madeira a ser cortada contra a protecção (7).
• Segure no punho de funcionamento (10) e pressione a alavanca de desengate do resguardo (9).
• Aperte o interruptor de gatilho (11) para pôr o motor a funcionar.
• Carregue na cabeça para deixar a lâmina da serra passar pela madeira e entrar na ranhura da serra (81).
• Após a conclusão do corte, solte a chave e aguarde a lâmina da serra interromper totalmente o funcionamento antes de retornar a cabeça à sua posição de descanso superior.

Corte transversal vertical em esquadria (fig. S2)

- Solte o botão para o corte em esquadria (79) e carregue no trinco do ângulo em esquadria (80). Mova a mesa giratória para a esquerda ou para a direita para o ângulo desejado.

• O trinco de esquadria colocar-se-á automaticamente em 15°, 22,5°, 35,3° e 45°, do lado esquerdo e do lado direito. Se desejar um ângulo intermédio, mantenha a cabeça agarrada firmemente e fixe-a, apertando o botão para o corte em esquadria.
• Assegure-se sempre que o botão para o corte em esquadria está bem fixo no seu lugar, antes de realizar o corte.
• Proceda como para "Corte transversal".

Quando efectuar um corte em esquadria na extremidade duma peça de madeira com uma parte pequena a ser cortada, posicione a madeira de forma a que o corte seja no lado da lâmina com o maior ângulo em relação ao apoio: esquadria à esquerda, corte à direita esquadria à direita, corte à esquerda.

Corte em bisel (fig. S3)

Os ângulos de bisel podem ser de 48° à esquerda a 2° à direita e podem ser cortados com a mesa giratória colocada entre zero e um ângulo máximo de 45° na posição direita ou esquerda.

• Solte o botão de travamento da guia (89) e corra a parte de cima do apoio do lado esquerdo, para a esquerda tanto quanto possível.
• Solte o botão do grampo do ângulo em bisel (17) e defina a inclinação desejada.
• Aperte o botão do grampo do ângulo em bisel firmemente.
• Proceda como para "Corte transversal".

Biselamento composto (fig T1 - T4)

Uma meia-esquadria composta é um corte em que se usa ao mesmo tempo um ângulo de esquadria (fig. T1) um ângulo de bisel (fig. T2). Este é o tipo de corte utilizado para fazer armações e caixas com lados inclinados, como apresentado na fig. T3.

Se o ângulo de corte varia de corte para corte, controle se o botão do grampo do ângulo em bisel e o botão de engate do ângulo de esquadria estão bem seguros. Estes botões devem estar bem fixos, depois de fazer qualquer modificação no bisel ou na esquadria.

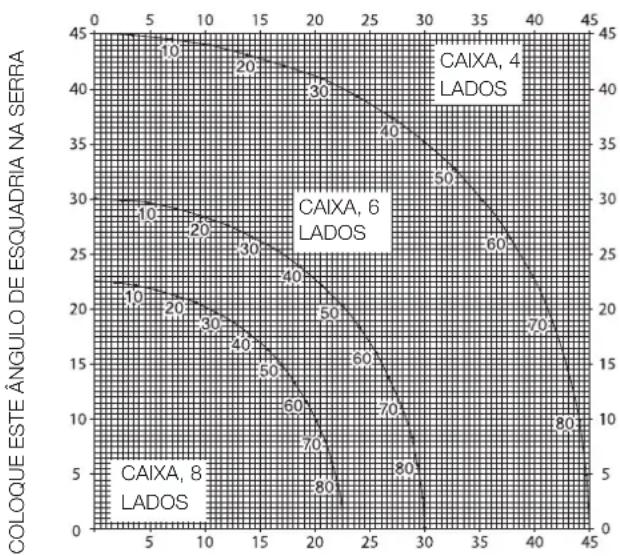

• A tabela apresentada abaixo pode ajudá-lo na escolha das posições apropriadas de inclinação e de ângulo de esquadria para os cortes comuns da meia-esquadria composta. Para usar a tabela, escolha o ângulo "A" (fig. T4) desejado do seu projecto e coloque esse ângulo no arco apropriado na tabela. A partir desse ponto siga a tabela precisamente para encontrar o ângulo correcto da inclinação e passe para o outro lado para encontrar o ângulo devido da esquadria.

- Ponha a sua serra nos ângulos descritos e faça uns cortes de experiência.

- Experimente juntar as peças cortadas.

Por exemplo: Para fazer uma caixa de 4 lados com 25° ângulos exteriores (ângulo "A") (fig. T4), use o arco de cima à direita. Procure 25° na escala do arco. Siga a linha de intersecção horizontal de cada lado, para obter a posição do ângulo de esquadria na serra (23). Igualmente, siga a linha de intersecção vertical até ao topo ou ao fundo, para obter a posição do ângulo em bisel na serra (40°). Experimente sempre os cortes em pedaços de madeira, para verificar as posições na serra.

COLOQUE ESTE ÂNGULO DE BISEL NA SERRA

Corte de molduras base

Efectua-se o corte da moldura base a um ângulo de bisel de 45°.

• Faça sempre um movimento de experiência sem rotação, antes de fazer um corte.
• Efectuam-se todos os cortes com a parte posterior da moldura colocada sobre a superfície da serra.

Ângulo interior

- Lado esquerdo

• Posicione a moldura com o topo contra o apoio.
• Resguarde o lado esquerdo do corte.

- Lado direito

• Posicione a moldura com o fundo contra o apoio.
• Resguarde o lado esquerdo do corte.

Ângulo exterior

- Lado esquerdo

• Posicione a moldura com o fundo contra o apoio.
• Resguarde o lado direito do corte.

- Lado direito

• Posicione a moldura com o topo contra o apoio.
• Resguarde o lado direito do corte.

Corte de molduras de coroa

Efectua-se o corte de molduras de coroa em uma meia-esquadria composta. Com o objetivo de se obter a máxima precisão, a serra apresenta posições de ângulo pré-definidas a esquadria de 35,3° e inclinação de 30°. Essas definições destinam-se a molduras de coroa padrão com ângulos de 45° no topo e de 45° na base.

• Antes de efectuar cortes finais, realize testes em sucata.
• Efectuam-se todos os cortes em uma inclinação à esquerda e com a parte posterior da moldura contra a base.

Ângulo interior

- Lado esquerdo

• Topo da moldura contra o apoio.
• Esquadria à direita.
• Resguarde o lado esquerdo do corte.

ÂNGULO DO LADO DA CAIXA (NGULO "A")

- Lado direito

• Base da moldura contra o apoio.
• Esquadria à esquerda.
• Resguarde o lado esquerdo do corte.

Ângulo exterior

- Lado esquerdo

• Base da moldura contra o apoio.
• Esquadria à esquerda.
• Resguarde o lado direito do corte.

- Lado direito

• Topo da moldura contra o apoio.
• Esquadria à direita.
• Resguarde o lado direito do corte.

• Use sempre a lâmina separadora.
• Certifique-se sempre de que a lâmina separadora e o resguardo da lâmina estão correctamente alinhados.
• Certifique-se sempre de que a serra de esquadria está colocada e fixada em 0° de esquadria.

Não corte metal neste modo.

Corte longitudinal (fig. U1 & U3)

• Defina o ângulo do bisel para 0°.
• Ajuste a altura da lâmina de serra.
• Ajuste a guia paralela na distância desejada.
• Segure na peça de trabalho colocada na bancada e contra a guia. Mantenha a peça de trabalho afastada cerca de 25 mm da lâmina de serra.
• Não coloca as mãos na trajectória da lâmina de serra.
• Ligue a serra e deixe a lâmina da serra alcançar a máxima velocidade.
• Coloque devagar a peça por baixo da protecção da lâmina superior, mantendo-a firmemente pressionado contra a guia. Deixe os dentes cortarem e não force a peça através da lâmina de serra. A velocidade da lâmina de serra deve ser mantida constante.
• Lembre-se de utilizar o pressionador (23) quando próximo da lâmina.
• Depois de terminar o corte, desligue a máquina, espere que a lâmina de serra pare e remova a peça de trabalho.

Nunca empurre ou segure no lado livre ou de corte da peça de trabalho.

Utilize sempre uma vareta de movimento ao efectuar cortes longitudinais em peças de trabalho pequenas.

Cortes em bisel (fig. U2)

• Ajuste o ângulo de inclinação necessário.
• Utilize o mesmo procedimento que para os cortes longitudinais.

Cortes seccionais (fig. V1)

• Defina o ângulo do bisel para 0°.
• Ajuste a altura da lâmina de serra.
• Defina a guia da serra de esquadria para 0°.
• Proceda como para cortes longitudinais utilizando apenas a serra de esquadria para empurrar a peça de trabalho através da lâmina.

Corte seccional do bisel

• Ajuste o ângulo de inclinação necessário.
• Utilize os mesmos procedimentos que para os cortes seccionais.

Cortes em esquadria (fig. V2)

• Ajuste a guia de corte em esquadria no ângulo desejado.
• Utilize os mesmos procedimentos que para os cortes seccionais.

Acessórios facultativos

Antes de montar quaisquer acessórios, desligue sempre a máquina e retire a ficha da tomada.

Conjunto de extracção de poeiras (fig. W1 & W2)

Esta máquina é fornecida com dois pontos de extracção de poeiras para serem utilizados em cada modo.

- Ao serrar madeira, use um extractor de poeiras de acordo com as directivas aplicáveis relativas à emissão de poeiras.

Ligar - posição de serra de esquadria (fig. W1)

• Encaixe uma extremidade da primeira mangueira no adaptador de extracção de poeiras (13).
• Insira a outra extremidade da mangueira na porta de entrada intermédia do tubo (128).
• Encaixe uma extremidade da outra mangueira no resguardo sob a mesa (63).
• Insira a outra extremidade da mangueira na porta de entrada externa do tubo.

Ligar - posição de mesa de serrar (fig. W2)

- Proceda tal como para a posição de serra de esquadria, ligando apenas a mangueira do resguardo sob a mesa ao resguardo da lâmina da serra (21).

Suporte extra para serra de esquadria / limitador de comprimento (fig. A5)

O suporte extra e o limitador de comprimento podem ser montados tanto no lado esquerdo como no lado direito, ou com dois conjuntos em qualquer um dos lados.

• Encaixe os artigos 31 -39 nos dois trilhos guia (32 & 33).
• Utilize o suporte inclinável (34) para o corte transversal de tábuas com a largura de 210 mm (15 mm de espessura).

Mesa de apoio com rolamentos (fig. A6)

A mesa de apoio com rolamentos (40) é utilizada para apoiar peças de trabalho compridas. No modo de serra de esquadria, a mesa de apoio com rolamentos pode ser montada tanto no lado esquerdo como no lado direito, ou com dois conjuntos em qualquer um dos lados. No modo de mesa de serrar, pode também ser montada na parte frontal ou posterior da mesa de serrar.

Mesa de extensão lateral (fig. A8)

A mesa de extensão lateral aumenta a distância da guia de corte à lâmina para 600 mm ou mais, dependendo do comprimento do tirante encaixado na máquina e da posição de fixação da mesa. A mesa de extensão lateral deve ser utilizada em conjunto com os trilhos de guia (33) (opção). A mesa ajustável está equipada com uma escala gravada ao longo da parte frontal e está montada sob uma base sólida que prende aos tirantes da guia.

- Coloque a mesa de extensão no lado direito da máquina para obter continuidade da escala de distância em ambas as mesas.

Mesa deslizante (fig. A9)

Esta mesa deslizante (43) permite a utilização de tamanhos de tábuas à esquerda da lâmina até 1200 x 900 mm. Os tirantes da guia estão montadas numa saliência de liga sólida que é rapidamente destacável da máquina e, no entanto, completamente ajustável em todos os planos. A guia inclui uma fita de medição de comprimento total para o posicionamento rápido de um limitador ajustável e um suporte ajustável para peças estreitas.

Resguardo para mesa de serrar

Nos países onde o resguardo do tipo Suva é um requisito legal, este é fornecido como padrão. Nos outros países, está disponível facultativamente.

Transporte (fig. Y)

Transporte sempre a máquina no modo de mesa de serrar e com o resguardo superior da lâmina colocado.

• Dobre as pernas traseiras para a base.
• Dobre as pernas dianteiras para fora da base.
  • Levante a máquina pelas pernas.

Ao transportar a máquina, peça sempre ajuda. A máquina é demasiado pesada para uma só pessoa.

Manutenção

A sua Ferramenta Eléctrica DeWALT foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta.

Lubrificação

Os mancais do motor são pré-lubrificados e impermeáveis.

• Lubrifique levemente a superfície de apoio da mesa giratória onde esta desliza na borda da mesa fixa, em intervalos regulares.
• Lubrifique periodicamente o parafuso de rosca de profundidade de corte.
• Limpe periodicamente com uma escova seca as peças sujeitas a acumulação de poeiras e lascas provenientes do corte com a serra.

Ajuste do came (fig. Z1 - Z3)

Para medir o espaço entre as duas mesas, proceda do seguinte modo:

• Rode a máquina para o modo de mesa de serrar.
• Retire os parafusos (138) e a placa de retenção (139).
• Afrouxe o parafuso (140) do came de ajuste (141).
• Rode o came de ajuste usando um alicate de pontas redondas.
• Segure o came de ajuste com os alicates e aperte o parafuso.
• Volte a colocar a placa de retenção e aperte os parafusos.
• Rode a máquina para o modo de serra de esquadria. Verifique a força necessária para mitrar a serra. Repita os passos acima se a força necessária for demasiado alta.

Ferramentas indesejadas e o ambiente

Leve a sua ferramenta velha a um Centro de Assistência Técnica D≡WALT onde ela será eliminada de um modo seguro para o ambiente.

GARANTIA

• 30 DIAS DE SATISFAÇÃO COMPLETA •

Se não estiver completamente satisfeito com a sua máquina DeWALT, contacte um Centro de Assistência Técnica DeWALT. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e ser-lhe á apresentada a melhor solução.

- UM ANO DE MANUTENÇÃO GRATUITA •

Se necessitar de manutenção para a sua máquina DeWALT, durante os 12 meses após a compra, entregue-a, sem encargos, num Centro de Assistência Técnica DeWALT. Deve apresentar uma prova da compra.

• UM ANO DE GARANTIA •

Se o seu produto DEWALT se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:

• O produto não tenha sido mal usado.
• Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica DEWALT.
• Se apresente prova da data de compra.

Para a localização do Centro de Assistência Técnica DeWALT mais próximo, queira consultar a parte de trás do presente manual. Em alternativa, encontrará uma lista de Centros de Assistência Técnica DeWALT e todas as informações sobre o nosso serviço pós-venda disponíveis na Internet em www.2helpU.com

PÖYTÄ- JA JIIRISAHA D27105

Onneksi olkoon!
