KÄYTTÖOHJE D27105 DEWALT

Olet valinnut D≡WALT-työkalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta D≡WALT on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista.

Tekniset tiedot

	D27105
Jännite V 230
Ottoteho W 2.000
Virrankulutus W 1.700
Suurin pyörimisnopeus/min 4.100
Terän halkaisija mm 300 - 305
Teräkeskiön halkaisija mm 305
Sahanterän leveys mm 2,1 - 2,2
Jakoveitsen paksuus mm 2,5
Automaattisen teränjarrutuksen aika s < 10
Paino kg 42

Katkaisutehot

Jiirisahausasento
Jiirileikkaus (max kulmat) vasen 48°	oikea 48°
Vinoleikkaus (max kulmat) vasen 48°	oikea 2°
Suurin loikkuualue 90° mm 205
Suurin jirileikkuualue 45° mm 160
Suurin loikkuusyvyys 90° mm 155
Suurin vinoleikkuualue 45° mm 110
Suurin loikkuusyvyys 45° kulmalla, 45° jiiri mm 100
Pöytäasento
Suurin kuituja pitkin tapahtuva sahaus vasen/oikea	mm 150/320
Sahaussyvyys 90° mm 81
Sahaussyvyys 45° mm 56
Sulakkeet:
230 V	10 A

Tässä käyttöohjeessa käytetään seuraavia merkkejä:

Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli tämän käyttöohjeen neuvoja ei noudateta.

Osoittaa sähköiskun vaaraa.

Terävät reunat.

EY-vaatimustenmukaisuustodistus

D27105

DeWALT vakuuttaa, että sähkökoneet on valmistettu seuraavien standardien mukaisesti: 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 61029-1, EN 61029-2-11, EN 55014, EN 55014-2, EN 61000-3-2 & EN 61000-3-3.

Lisätietoja saat DeWALTilta allaolevasta osoitteesta tai käsikirjan takakannesta.

Äänenpainetaso on Euroopan Unionin standardien 86/188/EEC ja 98/37/EEC mukainen, mitattu EN EN 61029-2-11:n mukaisesti:

			D27105
L_pa	(äänenpaine)	dB(A)*	89,6
L_wa	(äämitoho)	dB(A)	100,6

* käyttäjän korvassa

Käytä asianmukaisia kuulosuojaimia.

Painotettu kiihdytyksen tehollisarvo EN 61029-2-11:n mukaan:

D27105

< 2,5 m/s ^2

Käytettäessä kiinteitä koneita on aina noudatettava kyseisessä maassa voimassa olevia turvamääräyksiä, jotta tulipalon, sähköiskun ja henkilökohtaisen vahingon riski pienentyisi. Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla.

Yleistä

1 Pidä työskentelyalue siistinä

Poista roskat ja mahdolliset esteet työskentelyalueelta välttyäksesi vaurioilta.

2 Ajattele työskentelyalueen vaikutusta työhösi

Älä altista konetta sateelle. Älä käytä konetta kosteissa tai märissä olosuhteissa. Järjestä työskentelyalueelle hyvä valaistus (250-300 luksia). Älä käytä konetta paikassa, jossa on tulipalo- tai räjähdysvaara, esim. palavien nesteiden tai kaasujen läheisyydessä.

3 Työskentele lasten ulottumattomissa

Älä anna lasten, vieraiden tai eläinten tulla lähelle työskentelyaluetta tai koskea koneeseen tai sähköjohtoon.

4 Pukeudu asianmukaisesti

Älä käytä liian väljiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Jos sinulla on pitkät hiukset, käytä hiusverkkoa. Kun työskentelet ulkona, käytä sopivia käsineitä ja jalkineita, jotka eivät luista.

5 Suojavaatetus

Käytä aina suojalaseja. Käytä kasvosuojaa, jos työskennellessä syntyy pölyä tai hiukkasia. Jos hiukkaset ovat erittäin kuumia, käytä myös lämpöä kestävää esillinaa. Käytä aina kuulosuojaimia. Käytä aina suojakypärää.

6 Suojaudu sähköiskuilta

Vältä kosketusta maadoitettuihin pintoihin (esim. putket, lämpöpatterit, liedet ja jääkaapit). Kun konetta käytetään äärimmäisen vaikeissa olosuhteissa (esim. suuri kosteus tuotettaessa metallilastuja), sähköturvallisuutta voidaan parantaa asentamalla koneeseen eristysmuunnin tai maavuodon virrankatkaisin.

7 Älä kurottele

Seiso aina tukevasti ja tasapainossa.

8 Ole tarkkaavainen

Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt.

9 Kiinnitä työstökappale kunnolla

Käytä ruuvipuristinta tai -kappaletta, jotta työstökappale pysyy kunnolla kiinni. Se on turvallisempaa ja saat molemmat kädet vapaaksi työhön.

10 Liitä pölynpoistolaite

Jos laitteissa on liitäntä pölynpoisto- ja pölynkeräyslaitteistolle, varmista, että ne on kiinnitetty ja niitä käytetään oikein.

11 Poista jakoavaimet ja ruuviavaimet

Tarkista, että jakoavaimet ja ruuviavaimet on poistettu koneesta ennen kuin käynnistät sen.

12 Jatkojohdot

Tarkista jatkojohto ennen käyttöä, ja vaihda vaurioitunut johto uuteen. Käytettäessä konetta ulkona sen kanssa saa käyttää vain ulkokäyttöön soveltuvia ja sen mukaisesti merkittyjä jatkojohtoja.

13 Käytä oikeaa konetta

Oikea käyttötarkoitus on kuvattu tässä käyttöohjeessa. Älä tee pienillä työkaluilla tai varusteilla työtä, johon tarvitaan suurtehoista työkalua. Työkalu toimii paremmin ja turvallisemmin, kun sitä käytetään oikeaan tarkoitukseen. Älä ylikuormita konetta.

Varoitus! Käytä konetta ainoastaan sellaiseen työhön, johon se on tarkoiteltu, ja käytä vain käyttöohjeessa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa onnettomuuden.

14 Tarkista, että kone on kunnossa

Tarkista ennen käyttöä, ettei kone tai sähköjohto ole vaurioitunut. Tarkista, etteivät liikkuvat ja muut osat sekä suoja ole viallisia, ja että kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa.

Varmista, että kone toimii oikein ja täyttää tehtävänsä. Älä käytä konetta, jos jokin sen osista on vahingoittunut tai viallinen. Älä käytä konetta, jos se ei käynnisty ja pysähdy virrankatkaisijasta. Viallinen osa tulee korjata tai vaihtaa valtuutetussa DeWALTin huoltoliikkeessä. Älä koskaan yritä korjata konetta itse.

15 Irrota kone virtalähteestä.

Kytke kone pois päältä ja odota, että se on täysin pysähtynyt, ennen kuin poistut paikalta. Irrota kone virtalähteestä, kun konetta ei käytetä, ennen minkään koneen osan, tarvikkeen tai lisävarusteen vaihtamista, sekä ennen huoltoa.

16 Vältä tahatonta käynnistämistä

Varmista, että kone on pois päältä, ennen kuin kytket sen virtalähteeseen.

17 Huolehdi johdon kunnosta

Älä koskaan irrota pistoketta virtalähteestä vetämällä johdosta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.

18 Varastoi käyttämättömät koneet

Kun konetta ei käytetä, säilytä sitä kuivassa, lukitussa paikassa tai korkealla lasten ulottumattomissa.

19 Hoida työkalua huolellisesti

Pidä työkalu hyvässä kunnossa ja puhtaana tehokasta ja turvallista työskentelyä varten. Noudata huollosta ja tarvikkeiden vaihdosta annettuja ohjeita. Pidä kaikki kädensijat ja virrankatkaisijat kuivina ja puhtaina öljystä ja rasvasta.

20 Korjaukset

Tämä työkalu on asianmukaisten turvaohjeiden mukainen Korjauta työkalusi valtuutetussa DeWALTin huoltoliikkeessä. Korjauksia saavat tehdä vain valtuutetut henkilöt, jotka käyttävät alkuperäisosia, muutoin koneen käyttäjälle voi aiheuta vaarallisia tilanteita.

Erityisiä turvallisuusohjeita katkaisu- ja jiirisahoilla varten

• Varmista, että kaikki lukitusnupit ja puristimien varret on tiukasti kiristetty ennen kuin käytät laitetta.
• Älä käytä konetta, jos teräsuojus ei ole paikallaan, se ei toimi tai sitä ei ole ylläpidetty asianmukaisesti.
• Älä koskaan aseta kättä terän lähelle, kun saha on kytketty sähköliitäntään.
• Älä koskaan yritä pysäyttää toiminnassa olevaa konetta työntämällä työkalua tai vastaavaa terää vasten. Tämä saattaa johtaa vakavaan onnettomuuteen.
• Tarkista käyttöohje ennen lisävarusteiden käyttöä. Lisävarusteen väärä käyttö voi aiheuttaa vaurioita.
• Valitse leikattavalle materiaalille oikea terä.
• Noudata sahanterään merkittyä maksiminopeutta.
• Käytä pidikettä tai käsineitä käsitellessäsi sahanterää.
• Varmista että terä pyörii oikeaan suuntaan. Pidä terä terävänä.
• Sahanterän suurimman sallitun nopeuden on aina oltava sama tai suurempi kuin laitekilvessä ilmoitettu työkalun tyhjäkäyntinopeus.
• Älä käytä sahanteriä, jotka eivät ole teknisissä tiedoissa esitettyjen mittojen mukaisia. Älä käytä välikkeitä saadaksesi terän sopimaan karaan. Käytä ainoastaan tässä käsikirjassa eriteltyjä, SFS-EN 847-1:n mukaisia teriä.
• Harkitse erityisten melua vähentävien terien käyttämistä.
• Älä käytä HSS-teriä.
• Älä käytä haljenneita tai vioittuneita sahanteriä.
• Älä käytä hiomalaikkoja.
• Kun sahaus on suoritettu, irrota kytkimestä ja odota, että sahanterä on täysin liikkumatta ennen kuin palautat terän pään sen yläasentoon.
• Varmista vinosahauksia suoritettaessa, että sahausvarsi on tiukasti kiinni.
• Älä myöskään yritä jarruttaa moottoria työntämällä esineitä tuulettimen aukkoon.
• Koneen teränsuojus nousee automaattisesti kun lasket terän alas ja päinvastoin. Teränsuojusta voi nostaa kädellä, kun sahanterää vaihdetaan tai saahaa tarkistetaan. Älä koskaan nosta sahanterää käsin, ellei saahaa ole sammutettu.

• Pidä konetta ympäröivä alue asianmukaisessa kunnossa ja puhtaana irtonaisista materiaaleista, esim. lastuista ja leikkuujätteistä.

• Tarkista säännöllisin väliajoin, että moottorin ilma-aukot ovat puhtaat eikä niissä ole lastuja.

• Irrota kone verkkovirrasta ennen sen huoltoa ja terää vaihdettaessa.
• Älä koskaan suorita puhdistus- tai huoltotöitä koneen käydessä, kun sahauspää ei ole lepoasennossa.
• Teränsuojuksen etuosassa on säleikkö näkyvyyden helpottamiseksi. Vaikka säleikkö vähentää huomattavasti lastujen sinkoamista, suojuksessa on aukkoja ja sahatessa tulisi pitää aina suojalaseja.

Erityisiä turvallisuusohjeita sahauspenkkien käyttöä varten

• Älä käytä sahanteriä, jotka ovat paksumpia tai joiden hammasleveys on pienempi kuin halkaisuveitsen paksuus.
• Varmista että terä pyörii oikeaan suuntaan ja että terän hampaat osoittavat sahauspenkin etupuolelle.
• Varmista että kaikki puristinkahvat on kiristetty tiukkaan ennen kuin käynnistät sahan.
• Varmista että kaikki terät ja laipat ovat puhtaat ja että kauluksen uurretut puolet ovat terää vasten. Kiristä karamutteri tiukkaan.
• Pidä sahanterä terävänä ja oikein säädettynä.
• Varmista että jakoveitsi on säädetty oikealle etäisyydelle terästä, enintään 5 mm:n päähän.
• Älä koskaan käytä sahaa ilman että ylä- ja alasuojukset ovat paikoillaan.
• Pidä sormet loitolla terän sahausurasta.
• Tee saha jännitteettömäksi ennen terän vaihtoa ja huoltotöitä.
• Käytä aina työntökeppiä. Älä pidä käsiä 15 cm lähempänä terää sahauksen aikana.
• Liitä kone ainoastaan arvokilvessä mainittuun jännitteeseen.
• Älä voitele terää sahauksen aikana.
• Älä kurkottele sahatessasi sahan terän taakse.
• Pidä työntötikku aina paikallaan, kun sitä ei käytetä.
• Älä seiso laitteen päällä.
• Varmista että sahanterän yläosa on suojattu esim. teräsuojuksella, kun laitetta kuljetetaan.
• Älä käytä suojusta pitelemiseen tai kuljetukseen.

Erityisiä turvallisuusohjeita pöytä- ja jiirisahoja varten

• Varmista että sahausvarsi on kiinnitetty kunnolla työasentoon penkkisahaustoiminnossa.
• Varmista että sahausvarsi on kunnolla kiinni, kun teet vinosahauksia penkkisahaustoiminnossa.
• Varmista että pöytä on lukittu oikein, kun vaihdat sahaustilaa.
• Varmista että tarvittavat suojukset ovat paikoillaan, kun teet urituksia penkkisahaustoiminnossa. Loveaminen ei ole sallittua.

Muut mahdolliset vaarat

Seuraavat vaarat ovat mahdollisia, kun käytät sahaa:

- tapaturmat, jotka aiheutuvat liikkuvien osien koskettamisesta

Turvallisuusohjeiden noudattamisesta ja suojusten käytöstä huolimatta tiettyjä vaaroja ei voi välttää. Näitä ovat:

• Kuulon heikkeneminen.
• Onnettomuusvaara, jonka sahanterän suojaamattomat osat aiheuttavat.
• Tapaturmavaara, kun terää vaihdetaan.
• Sormien jääminen puristuksiin, kun suojuksia avataan.
• Terveysriskit, jotka aiheutuvat puun sahauksesta aiheutuvan pölyn hengittämisestä, erityisesti sahattaessa tammea, pyökkiä ja MDF-levyä.

Laitteen merkit

Koneessa on seuraavat piktogrammit:

Kun käytät konetta jiirisaha-asennossa, muista käyttää liipaisinkytkintä sahan kytkemiseen päälle/pois. Älä käytä kytkinrasiaa tässä asennossa.

Kun käytät konetta pöytäasennossa, varmista että jakoveitsi on asennettu. Älä käytä konetta, jos jakoveitsi ei ole paikallaan.

Pakkauksen sisältö

Pakkaus sisältää:

1 osittain koottu kone

1 Laatikko, joka sisältää:

1 Yläsuojus pöytäsahausasentoa varten

1 Pöydän alapuolinen suojus jiirisahausasentoa varten

4 Jalat

2 Pyörää

4 alustaa

1 Ohjausviivain

1 Käyttöohje

1 Hajoituskuva

• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.
• Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa.

Kuvaus (kuva A1 - A10)

D27105 pöytä- ja jiirisaha on suunniteltu jiirisahaksi tai sahapenkiksi, jolla halkaisu-, katkaisu-, vino- ja jiirisahaus sujuu helposti, tarkasti ja turvallisesti.

Jiirisahausasento

Jiirisahausasennossa sahaa voidaan käyttää katkaisu-, jiiri- tai vinosahaukseen.

Pöytäasento

Kun saha käännetään akselinsa ympäri, sitä voidaan käyttää halkaisusahauksen lisäksi suurten kappaleiden sahaukseen syöttämällä kappale käsin terän sahattavaksi.

Ominaisuudet

A1

1 Virtakytkin (pöytäasento)
2 Pöydän vapautin
3 Pyöröpöydän puristin
4 Jiirisahauspöytä
5 Pyöröpöytä
6 Oikeanpuoleinen takavaste
7 Vasemmanpuoleinen takavaste
8 Liikuteltava terän alasuojus
9 Suojan vapautin
10 Työkahva

A2

10 Työkahva

11 Liipaisinkytkin (jiirisahausasentoa varten)

12 kiinteä yläsuojus

13 Pölynpoiston sovitin

14 Pyörä

15 Jalka

16 Tukijalka

17 Vinosahauspuristimen kahva

A3

17 Vinosahauspuristimen kahva
18 Korkeuden säädin
19 Sahapenkkipöytä
20 Jakoveitsi
21 Ylempi teräsuojus

22 Ohjausviivain

23 Työntökapula

Lisävarusteet

Jiirisahausasennossa käytettäväksi:

30 Vastelisäosa (DE7120)

A5

31 Säädettävä jalusta 760 mm (enimmäiskorkeus) (DE3474)

32 Tukiohjaintangot 1 000 mm (DE3494)

33 Tukiohjaintangot 500 mm (DE3491)

34 Kallistettava tuki (DE3495)

35 Kääntyvä pysäytin (DE3462)

36 Pituusrajoitin lyhyitä työstökappaleita varten (käytetään ohjainkiskojen [33] kanssa) (DE3460)

37 Tuki, jossa irrotettava rajoitin (DE3495)

38 Tuki rajoitin irrotettuna (DE3495)

39 Materiaalipuristin (D271051)

A6

40 Rullatukipöytä (DE3497)

Sahapenkkiasennossa käytettäväksi:

A7

41 Jiirivaste (D271052)

A8

42 Jatkopöytä (D271058)

A9

43 Liukupöytä (D271055)

Työntötikut (DE3454) (ei kuvassa)

Kaikissa asennoissa käytettäväksi:

A10

44 Kolmitiepölynpoistosarja (D271054)

Sähköturvallisuus

Sähkömoottori on suunniteltu käytettäväksi vain yhdellä jännitteellä.

Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä.

Jatkojohdon käyttö

Jos jatkojohtoa tarvitaan, käytä tämän laitteen vaatimuksiin sopivaa (katso arvokilven tiedot) suojamaadoitettua kaapelia. Jos käytät kaapelikelaa, keri kaapeli aina täysin auki.

Åsennus ja säädöt

Vedä pistokytkin pistorasiasta aina ennen asennusta.

Koneen ja sen osien ottaminen pakkauksesta

Älä siirrä konetta yksin. Kone on liian raskas yhden henkilön käsiteltäväksi.

• Poista irtonainen pakkausmateriaali laatikosta.
  • Nosta kone laatikosta.
• Poista osalaatikko koneen sisältä.
• Poista kaikki muu pakkausmateriaali koneesta.

Jalustan kiinnittäminen (kuva B)

Kun jalusta on kiinnitetty, kone voidaan kiinnittää työpenkkiin.

Turvallisen käytön varmistamiseksi kone on kiinnitettävä työpenkkiin.

• Käännä kone ylösalaisin.
• Aseta jalka (16) kuhunkin asennuskohtaan (51) jalustaan.
• Liu'uta mutteri (52) aukkoihin (53), jotka ovat asennuskohtien yläpuolella.
• Asenna pultti (54) ja aluslaatta (55) jalkoihin.
• Kiristä pultit.
• Kiinnitä jalat kuten alla on kuvattu.
  • Taita jalat kuten alla on kuvattu.
  • Nosta kone pystysuoraan.
• Kiinnitä laite työpenkkiin

Jalkojen asentaminen (kuva C1 & C2)

Kun jalat on kiinnitetty, konetta voidaan käyttää erillisenä.

• Käännä kone ylösalaisin.
• Kiinnitä jalat kuten alla on kuvattu. Muista, että etu- ja takajalat ovat eri mittaiset. Takajalat ovat hieman pidemmät kuin etujalat. Muista asentaa jalat oikeaan paikkaan.
• Nosta kone pystysuoraan. Varmista että pöytä on vaakasuorassa; säädä korkeus tarvittaessa jalkojen säätimillä.

Takajalat

• Asenna jalka (15) kuhunkin asennuspisteeseen (56), jotka ovat alareunoissa jalustan sisällä (kuva C1).
• Vie pultti (57) ulkopuolelta reikien läpi runkoon ja jalkoihin.
• Asenna kiinnike (58) ja lukitusnuppi (59) pultteihin.
• Kiristä lukitusnupit.

Etujalat

• Asenna jalka (15) kuhunkin asennuspisteeseen (56), jotka ovat yläreunoissa jalustan sisällä (kuva C2).
  • Asenna kiinnike (58) jalkojen yli.
• Vie pultti (57) sisäpuolelta reikien läpi kiinnikkeisiin, jalkoihin ja runkoon.
  • Asenna lukitusnuppi (59) pultteihin.
• Kiristä lukitusnupit.

Jalkojen taittaminen (kuva C3)

Jalat voidaan taittaa jalustaan, jolloin konetta voidaan käyttää työpöydällä.

• Käännä kone ylösalaisin.
• Löysää ensimmäisen jalan (15) lukitusnuppi (59).
• Taita jalkoja sisään.
• Kiristä lukitusnuppi.
  • Toimi samoin muitten jalkojen suhteen.
  • Nosta kone pystysuoraan.

Pyörien kiinnittäminen (kuva D)

• Aseta pyörä (14) akseleihin (60) koneen kullekin puolelle.
• Aseta litteä aluslaatta (61) ja mutteri (62) akselin kierteiseen päähän.
• Kiristä mutterit käyttämällä mukana toimitettua kiintoavainta.

Kokoaminen jiirisahausentoa varten

Pöydän alapuolisen suojuksen asentaminen (kuva E)

Pöydän alapuolinen suojus (63) on asetettu sahapenkkipöydän päälle.

• Aseta molemmat suojuksen vasemmalla puolella olevat kiinnikkeet teräuran (65) vasemmalla puolella oleviin uriin (64). Käännä muoviruuveja vastapäivään.
• Aseta suojus pöydälle ja paina kiinnike uraan (66), joka on teräaukon oikealla puolella. Käännä muoviruuvia vastapäivään.
• Irrota kääntämällä ruuveja vastapäivään ja irrota suoja sitten.

Sahauspään ja pöydän kääntäminen ympäri (kuva F1 - F4)

- Pidä sahapöydästä (19) kiinni yhdellä kädellä ja työnnä pöydän vapautinta (2) oikealle (kuva F1).

• Työnnä pöytää etureunasta alaspäin (kuva F2) ja käännä se kokonaan ympäri, kunnes moottori on ylimpänä ja levy (67) tarttuu pöydän lukituslaitteeseen (68) (kuva F3).
• Paina vapautinta (69) taaksepäin ja pidä päätä alla, kunnes jousivoimainen laakeriyksikkö (70) voidaan nostaa ulos (kuva F4).
  • Nosta laakerointiyksikkö ylös.
• Pitele sahauspäätä tukevasti ja anna jousipaineen nostaa sahauspää ylös lepoasentoonsa.

Sahanterän asentaminen (kuva G1 - G4)

Uuden terän hampaat ovat erittäin terävät - varo ettet loukkaa itseäsi.

- Vaihda terä ainoastaan silloin, kun saha on jiirisahausasennossa.

- Terän suurin halkaisija saa olla enintään 305 mm. Vähimmäishalkaisija on 300 mm.

• Paina sahauspään vapautuspainiketta (9) jolla vapautat alasuojuksen (8). Nosta sitten alasuojus niin kauas kuin mahdollista (kuva G1).
• Löysää suojuksen kiinnitysruuvia (71) tarpeeksi, jotta suojuksen pidike (72) voidaan nostaa, jolloin päästään käsiksi terän lukitusruuviin (73) (kuva G2).
• Kun suojuksen pidike (71) pitää alempaa suojusta ylhäällä, paina toisella kädellä karanlukitusnuppia (74) (kuva G1) ja löysää toisella kädellä kuusioavaimella vasenkierteinen terän lukitusruuvi kiertämällä avainta (73) myötäpäivään (kuva G3).

Kun painat karanlukitusnuppia, pyöräytä karaa kädellä kunnes se lukkiutuu. Pidä lukitusnuppia alaspainettuna, ettei kara ala pyöriä. (74, kuva G1)

• Irrota terän lukitusruuvi (73) ja ulompi laippa (75) (kuva G4).
• Aseta sahanterä (76) sisälaipan (78) vastalevyyn (77). Varmista, että sahanterän alareunan hampaat osoittavat taaksepäin (käyttäjästä poispäin).
• Poista uloin tuurnakaulus.
• Kiristä terän lukitusruuvi (73) kiertämällä ruuviavainta vastapäivään ja pidä samanaikaisesti karanlukitusta paikallaan toisella kädellä.
• Siirrä suojuksen pidike (72) alas siten, että se peittää terän lukitusruuvin (73) kokonaan (kuva G2).
• Kiristä suojuksen kiinnitysruuvi (71).

Älä koskaan paina karanlukitusnuppia sahanterän pyöriessä.

Varmista, että painat suojuksen pidikkeen asianmukaiselle paikalleen ja kiristät suojuksen kiinnitysruuvit, kun olet asentanut sahanterän paikalleen.

Säädöt jiirisahausasentoa varten

Katkaisu- ja jiirisahan säädöt on tarkistettu tehtaalla. Jos säätöjä kuljetuksen, käsittelyn tai jonkin muun syyn vuoksi on korjattava, noudata alla olevia säätöohjeita. Kun säädöt on tehty, niiden tulisi säilyä muuttumattomina.

Sahanterän säätö suhteessa takavasteeseen (kuva H1 - H3)

• Vapauta jiirisahauksen nuppi (79) ja paina jiirisahauksen salpaa (80) pyörivän pöydän (5) (kuva H1) vapauttamiseksi.
• Käännä pyörivää pöytää, kunnes jiiri on 0°. Älä kiristä nuppia.
• Paina sahauspäätä alas sen verran, että sahanterä menee puukappaleen läpi ja ulottuu kitapalaan (81).
• Laita suorakulmain (82) takavasteen vasenta puolta (7) ja sahanterää (76) vasten (kuva H2).

Älä kosketa sahanterän hampaiden kärkiä suorakulmaimella.

• Tee säädöt seuraavasti:
• Löysää ruuvit (83) (kuva H3) ja siirrä asteikon/pyörivän pöydän kokoonpanoa oikealle tai vasemmalle, kunnes sahanterä on 90° takavasteeseen nähden suorakulmaimella mitattaessa (kuva H2).
• Kiristä ruuvit (83) uudelleen (kuva H3). Älä kiinnitä huomiota jiirisahauksen kulmaosoittimeen tässä vaiheessa.

Jiirisahauksen kulmaosoittimen säätö (kuva H1 & H4)

• Vapauta jiirisahauksen nuppi (79) ja paina jiirisahauksen salpaa (80) pyörivän pöydän (5) (kuva H1) vapauttamiseksi.
• Anna jiirisahauksen nupin olla löysällä ja anna salvan naksahtaa paikalleen kun sahausvarsi on nollakohdassa.
• Tarkkaile osoitinta (84) ja jiirisahausasteikkoa (85) (kuva H4). Jos osoitin ei ole täsmälleen nollassa, löysää ruuvia (86), siirrä osoitin 0°:een ja kiristä ruuvi.

Sahanterän tarkistus ja säätö suhteessa pöytään (kuva I1 - I3)

• Löysää vinosahauksen lukitusnuppi (17) (kuva l1).
• Paina sahauspää oikealle varmistaaksesi, että se on täysin kohtisuorassa, ja kiristä viistosahauksen puristuskahva.
• Paina sahauspäätä alas sen verran, että sahanterä menee puukappaleen läpi ja ulottuu kitapalaan (81).
• Aseta kolmioviiivain (82) pöydälle ja terää (76) vasten (kuva I2).

Älä kosketa sahanterän hampaiden kärkiä suorakulmaimella.

• Tee säädöt seuraavasti:
• Löysää vinosahauksen lukitusnuppia (17) (kuva I1) ja kierrä pystysuoran asennon lukitusruuvia (87) sisään tai ulos (kuva I3), kunnes terä on 90° kulmassa pöytään nähden suorakulmaimella mitattaessa (kuva I2).
• Jos vinosahauksen osoitin (88) ei ole asteikolla (89) täsmälleen nollassa, löysää ruuvia (90), joka pitää osoittimen paikoillaan, ja siirrä osoitinta tarpeen mukaan (kuva l3).

Takavasteen säätö (kuva J)

Vasemman puoleisen takavasteen yläosaa voidaan siirtää, jotta saha saadaan 48°:n vinosahausasentoon vasemmalle. Takavasteen (7) säätö:

• Löysää vasteen siipiruuvi (91) ja siirrä sivuvasteen yläosaa vasemmalle.
• Testaa sahauskulma ilman sähkövirtaa ja tarkista terän liikkumatila. Säädä vaste mahdollisimman lähelle sahanterää, jotta se tukisi työkappaletta kunnolla häiritsemättä kuitenkaan sahausvarren liikettä ylös ja alas.
• Kiristä ruuvi.

Ohjainuraan (92) voi joutua sahanpurua. Puhdista ohjainura sahanpurusta tikulla tai puhaltimella.

Viistokulman tarkistaminen ja säätäminen (kuva I1, J & K)

• Löysää vasteen siipiruuvi (91) ja siirrä sivuvasteen yläosaa vasemmalle mahdollisimman pitkälle (kuva J).
• Löysää vinosahauksen lukitusnuppia (17) (kuva I1) ja välissä olevan vinosahauksen lukitsimen (93) ollessa työnnettynä sivuun siirrä sahausvartta vasemmalle, kunnes sahauskulman lukitsin (94) on kohdakkain vinosahauksen lukitsimen (95) kanssa (kuva K). Tämä on 45°:n vinosahausasento.
• Tee säädöt seuraavasti:
• Kierrä vinosahauksen lukitusruuvia (95) sisään tai ulos, kunnes osoitin (88) osoittaa 45° sahauskulman lukitsimen ollessa kohdakkain vinosahauksen lukitsimen kanssa.

Viistokulman tarkistaminen ja säätäminen (kuva I1, J & L)

Välillinen vinosahauskulma on esiasetettu 30°:een, mikä mahdollistaa nopean asetuksen päällyslistojen sahausta varten.

- Löysää vasteen siipiruuvi (91) ja siirrä sivuvasteen yläosaa vasemmalle mahdollisimman pitkälle (kuva J).

• Löysää vinosahauksen lukitusnuppia (17) (kuva I1) ja välissä olevan vinosahauksen lukitsimen (93) ollessa työnnettynä paikalleen siirrä sahausvartta vasemmalle, kunnes sahauskulman lukitsin (96) on kohdakkain vinosahauksen lukitsimen (93) kanssa (kuva L). Tämä on 30°:n vinosahausasento.
• Tee säädöt seuraavasti:
• Kierrä vinosahauksen lukitusruuvia (96) sisään tai ulos, kunnes osoitin (88) osoittaa 30° vinosahauksen lukitsimen ollessa kohdakkain välillisen vinosahauksen lukitsimen kanssa.

Kokoaminen sahapenkkiasentoon

Siirtyminen jiirisahausasennosta pöytäasentoon (kuva A1, M1 - M5)

• Aseta terä 0° katkaisuasentoon, kun pyörivän pöydän kiinnike (3) on kiinnitettynä (kuva A1).
• Löysää jakoveitsen puristinta (97) vain sen verran, että jakoveitsi menee asennusuraan (kuva M1).
• Poista jakoveitsi (20) säilytysasennostaan jalustan sisältä.
• Paina suojan vapautuspainiketta (9) jolla vapautat teräsuojuksen (8). Nosta sitten teräsuojus niin kauas kuin mahdollista (kuva A1).
• Liu'uta jakoveitsen kiinnike (98) asennusuraan (99) (kuva M1). Kiristä puristinnuppi.
• Paina vipua (100) niin, että jousivoimainen vasteen (7) yläosa on pyörivää pöytää (kuva M2) vasten.
  • Vedä sahauspää alas.
  • Paina vapautin (69) taakse (kuva M3).
• Paina laakeriyksikköä (70) alas, kunnes pykälät (101) kiinnittyvät asentoihinsa (102) (kuva M3).

Terä ei saa takertua alempaan teräsuojukseen.

• Vedä pöydän vapautinta (2) oikealle, nosta pöydän etureuna (4) (kuva M4) ja käännä se takaisin 180°, kunnes pöydän lukitsimen (68) levy automaattisesti lukitsee pöydän sahapenkkiasentoon (kuva M5).
• Kiristä puristin (27).

Jakoveitsen asentaminen (kuva N1 & N2)

Kun jakoveistä (20) tarvitsee säätää, laite kannattaa kääntää jiirisaha-asentoon (kuva N2). Toimi kuten kappaleessa "Siirtyminen sahapenkkiasennosta jiirisahausasentoon".

Suojakiilan (31) kärjen oikea paikka on korkeintaan 2 mm terän korkeimmalla olevan hampaan alla ja sen säteen paikka korkeintaan 3 - 8 mm sahanterän hampaiden kärjistä (kuva N1).

• Tee säädöt seuraavasti:
• Löysennä pultit (102), jotta voit säätää jakoveitsen vaaka-asentoa.
• Löysennä pultit (103), jotta voit säätää pystyasentoa.
• Kiristä pultit kunnolla.

Ylemmän teräsuojuksen asentaminen (kuva O)

Ylempi teräsuojus (21) on suunniteltu asennettavaksi nopeasti ja helposti jakoveitseen (20), kun kone on määritetty sahapenkkiasentoon.

• Löysää siipimutteri (105).
- Pidä suojaa pystyasennossa ja kohdista suojan takaosan ura jakoveitsen kanssa.
- Laske suoja jakoveitsen (20) päälle. Varmista, että pultin akseli menee syvennykseen.
- Käännä suoja vaaka-asentoon, mikä lukitsee suojan jakoveitseen sijoitusruuvilla (106).
- Kiristä siipimutteri.

Älä koskaan käytä sahaa sahapenkkiasennossa ilman että ylempi suojus on paikalleen asennettuna.

Sivuohjaimen kiinnitys ja säätö (kuva P1 - P5)

Vaste (22) voidaan asentaa terän molemmille puolille.

• Työnnä tuki (107) päälle vasemmalta tai oikealta (kuva P1). Pöydän etureunan takana oleva puristinlevy lukittuu.
  • Liu'uta vaste terää vasten.
• Paina vipu (108) alas niin, että vaste kiinnittyy paikalleen.
• Tarkista, että ohjain on terän kanssa yhdensuuntainen.
• Tee säädöt seuraavasti:
• Löysennä lukitusnupit (109) ja liu'uta vastetta taaksepäin, jotta pääset käsiksi säätöpultteihin (110), jotka ovat vasteen päällä (kuva P2).
• Käytä kiintoavainta ja löysennä säätöpultteja, jotka kiinnittävät vasteen kiinnikkeen vasteen tukeen.
• Säädä ohjain niin, että se on terän kanssa yhdensuuntainen, tarkistamalla terän ja ohjaimen välinen etäisyys terän edessä ja takana.
• Kun säätö on suoritettu, kiristä jälleen säätöpultit ja tarkista taas, että ohjain on terän kanssa yhdensuuntainen.
• Tarkista, että osoitin (111) näyttää nollaa asteikolla (kuva P3). Jos osoitin ei ole täsmälleen nollassa, löysää ruuvia (112), siirrä osoitin 0°:een ja kiristä ruuvi.

Vasteen oletussijainti on terän oikealla puolella. Valmistele vaste käytettäväksi terän vasemmalla puolella seuraavasti (kuva P4):

• Irrota lukitusnupit (109).
  • Nosta vasteprofiili (113) ulos puristintuesta.
• Käännä puristintuki (114) ympäri ja asenna lukitusnupit takaisin.
  • Liu'uta vaste puristintukeen.
• Kiristä nupit.

Vastetta voidaan kääntää: voit ohjata työsteltävää kappaletta joko 75 mm:n tai 11 mm:n vastetta pitkin, jolloin voit käyttää työntökeppiä ohuitakin työstökappaleita halkaistaessa (kuva P5).

• Aseta ohjain 11 mm:n vasteeksi löysäämällä ohjaimen kirstinnuppeja (109) ja siirtämällä vaste (113) puristintuesta (114).
• Käännä vaste ja kiinnitä se takaisin puristintuen uraan kuvan mukaisesti (kuva P5).
• Käytä vasteen koko korkeutta (75 mm) siirtämällä vaste puristintukeen korkea vastepinta pystyasennossa (kuva P4).

• Käytä matalien työstökappaleiden halkaisussa 11 mm:n profilia, jotta voit työntää työntökepin terän ja vasteen väliin.
• Vasteen takapään on oltava samassa tasossa kuin jakoveitsen etupuoli.

Jiiriohjaimen asentaminen ja säätäminen (kuva Q1 - Q4)

Jiiriohjain (D271052) on saatavana lisävarusteena. Jiiriohjainta (41) voidaan käyttää jiirisahaukseen, kun kone on sahapenkkiasennossa (kuva Q1).

• Löysennä puristinnuppi (115) ja käännä ohjaintanko (116) ulos (kuva Q2). Kiristä puristinnuppi.
• Liu'uta vaste pöydän vasemmalle puolelle (kuva Q3).
  • Löysää lukitusnuppi (117).
• Laita suorakulmain (82) vastetta (41) ja sahanterää (76) vasten.
• Tee säädöt seuraavasti:
• Löysää mutteria (118) ja kierrä pystysuoran asennon lukitusruuvia (119) (kuva Q4) sisään tai ulos, kunnes vaste on 90°:n kulmassa terään nähden suorakulmaimella mitattaessa (kuva Q3).
  • Kiristä nuppi (117).
• Tarkista, että osoitin (120) näyttää nollaa asteikolla (121). Säädä tarvittaessa.

Siirtyminen sahapenkkiasennosta jiirisahausasentoon (kuva A3, E & M1)

• Irrota vaste (22) tai jiirivaste (kuva A3).
• Ylemmän teräsuojuksen (21) poistaminen.
• Aseta pöydän alapuolinen suojus paikalleen (63) (kuva E).

• Toimi kuten kappaleessa "Sahauspään ja pöydän kääntäminen ympäri".

• Löysää jakoveitsen puristinta (97) ja irrota jakoveitsi (20). Pidä samalla kiinni terän suojasta (8) (kuva M1).
  • Laske teräsuojaa alas.

• Aseta jakoveitsi säilytysasentoon jalustan sisälle.

Käyttöohjeet

- Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä.

• Älä käytä liikaa voimaa koneen käytössä, älä taivuta sahanterää.
  • Vältä ylikuormitusta.

Ennen käyttämistä:

• Asenna suositusten mukainen sahanterä. Älä käytä kuluneïta sahanteriä. Sahan suurin pyörimisnopeus ei saa ylittää sahanterän suurinta pyörimisnopeutta.
• Anna terän leikata vapaasti. Älä sahaa väkipakolla.
• Anna moottorin saavuttaa täydet kierrokset ennen sahaamista.
• Varmista että kaikki lukitusruuvit ja kahvat ovat tiukasti kiinni.

Koneen käynnistäminen ja sammuttaminen (kuva R1 - R3)

Tässä koneessa on kaksi eri kytkinjärjestelmää. Jiirisahausasennossa käytetään liipaisinkytkintä (11) (kuva R1). Pöytäsaha-asennossa käytetään on/off-kytkintä (1) (kuva R2).

Jiirisahausasento (kuva R1)

Liipaisimessa on kolo (122), johon voidaan laittaa munalukko kytkimen lukitsemiseksi.

• Käynnistä työkalu painamalla liipaisinkytkintä (11).
• Pysäytä kone vapauttamalla kytkin.

Sahapenkkiasento (kuva R2 & R3)

Virrankytkimessä on monia etuja:

• hätäkytkintoiminto: jos virta jostakin syystä katkeaa, kytkintä on painettava uudelleen.
• moottorin ylikuormittumisen esto: mikäli moottori ylikuormittuu, virransyöttö moottoriin katkeaa. Jos näin käy, anna moottori jäähtyä kahden minuutin ajan ja paina sitten vihreää käynnistyspainiketta.
• lisäturvatoiminto: voit lukita nivellöidyn turvalukituslevyn (123) työntämällä riippulukon reikien (124 ja 125) läpi. Levy toimii myös helposti paikallistettavana hätäpysäytyspainikkeena, sillä etulevyyn kohdistuva paine painaa pysäytyspainikkeen alas.

- Koneen käynnistämiseksi paina vihreää käynnistysnappia (126).

- Koneen pysäyttämiseksi, paina punaista pysäytysnappia (127).

Kytkimien lukitseminen

- Estä koneen valtuuttamaton käyttö lukitsemalla molemmat kytkimet riippulukoilla.

Tavallinen sahaus

Sahaaminen jiirisahausasennossa

Sahaus ilman suojuksia on erittäin vaarallista! Suojusten on oltava paikoillaan sahattaessa.

• Varmista, ettei alapöydän suojus tukkeudu sahanpurusta.
• Purista työstökappale aina kiinni, kun sahaat ei-rautametalleja.

Yleisiä ohjeita

• Jiirisahausasennossa sahauspää lukittuu itsestään ylempään lepoasentoon.
• Suojan vapauttimen puristaminen avaa sahauspään. Sahauspään siirtäminen alas vetää siirrettävän alasuojan sisään.

• Älä koskaan yritä estää alempaa suojusta palaamasta lepoasentoonsa, kun sahaus on päättynyt.

• Irtisahattavan materiaalin vähimmäispituus on 10 mm.

• Kun sahaat lyhyitä kappaleita (enint. 190 mm vasemmalle tai oikealle terästä), käytä lisävarusteena saatavaa materiaalipuristinta.
• Kun sahaat UPVC-kappaleita, aseta sahattavan materiaalin alle lisäprofilin avulla puusta tehty tukikappale, jotta tuki asettuu oikealle tasolle.

Pystysuora katkaisusahaus (kuva S1)

• Löysennä jiirinuppia (79) ja paina jiirisalpaa (80).
• Lukitse salpa asentoon 0° ja kiristä jiirisahauksen nuppi.
• Aseta leikattava puukappale ohjainta (7) vasten.
• Tartu kiinni ohjauskahvasta (10) ja paina suojuksen vapautin (9) sisään.
• Käynnistä saha liipaisinkytkimestä (11).
• Paina sahauspäätä alas ja leikkaa puun läpi, kunnes saha ulottuu kitapalan uraan (81).
• Kun sahaus on suoritettu, irrota kytkimestä ja odota, että sahanterä on täysin liikkumatta ennen kuin palautat terän pään sen yläasentoon.

Jiirisahaus (kuva S2)

• Löysennä jiirinuppia (79) ja paina jiirisalpaa (80). Käännä pyörivää pöytää oikeaan tai vasempaan haluttuun kulmaan.
• Salpa lukkiutuu automaattisesti 15°, 22,5°, 35,3° ja 45° kulmiin sekä vasemmalle että oikealle. Jos haluat valita jonkin välikulman, pidä sahauspäätä paikallaan ja kiristä jiirisahauksen nuppi.
• Varmista aina ennen sahausta että jiirisahauksen nuppi on kunnolla kiristetty.
• Jatka kuten kohdassa "Kohtisuora sahaus".

Kun sahataan laudan päätä ja siitä jää vain pieni jäännöspala, aseta lauta sahauspöydälle siten, että irrotettava kappale (jäännöspala) jää sille puolen terää, missä jiirikulma suhteessa takavasteeseen on suurempi: kun jiiri on vasempaan, jäännöspala jää oikealle; jos taas jiiri on oikeaan, jää jäännöspala vasemmalle.

Vinosahaus (kuva S3)

Vinosahauskulmat voidaan säätää 2°:sta vasempaan 48°:seen oikeaan, ja samalla pyörivä pöytä voidaan säätää välille 0 ja enintään 45° vasempaan tai oikeaan.

• Löysää vasteen siipiruuvi (89) ja siirrä sivuvasteen yläosaa vasemmalle mahdollisimman pitkälle.
• Löysää vinosahauksen lukitusnuppi (17) ja säädä haluttu vinosahauskulma.
• Kiristä vinosahauksen nuppi kunnolla.
• Jatka kuten kohdassa "Kohtisuora sahaus".

Yhdistetty vino- ja jiirisahaus (kuva T1 - T4)

Tällä sahalle voidaan säätää sekä jiirisahaus- (kuva T1) että vinosahauskulma (kuva T2) samanaikaisesti. Yhdistettyä jiiri- ja vinosahausta voidaan tarvita kun sahataan kehyksiä tai laatikoita, joissa on kaltevat reunat kuten kuvassa T3.

Jos leikkuukulma vaihtelee tarkista, että vinosahauksen ja jiirisahauksen lukitusvivut ovat tiukasti kiinni. Nämä vivut on muistettava kiristää aina kun vino- tai jiirisahauskulmaa muutetaan.

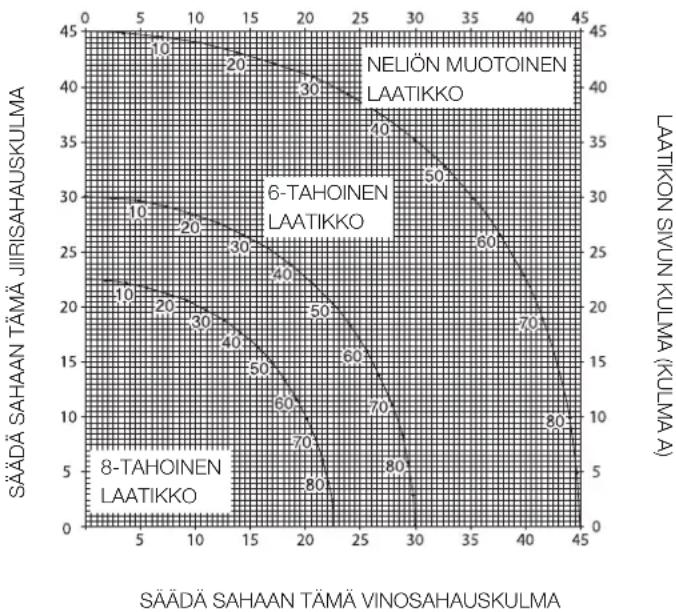

• Allaoleva kaavio helpottaa sinua tavallisimmissa yhdistelmäsahauksissa tarvittavien oikeiden vino- ja jiirisahaussäätöjen valinnassa. Valitse haluttu kulma "A" (kuva T4) ja etsi kulma kaavion kaarelta. Seuraa kaarelta pystysuoraa viivaa suoraan alas akselille, josta löydät oikean vinosahauskulman, ja seuraa kaarelta vaakasuoraa viivaa toiselle akselille, josta näet oikean jiirisahauskulman.
• Säädä sahaasi saadut jiiri- ja vinosahauskulmat, ja tee muutama koesahaus hukkapaloihin.

- Harjoittele liitettävien kappaleiden liittämistä toisiinsa.

Esimerkki: Kun haluat nikkaroida 4-tahoisen laatikon, jonka ulkokulmat ovat 25° (kulma "A") (kuva T4). Etsi luku 25° kaarelta. Seuraa vaakasuoraa viivaa kaaren kohdasta 25° jompaan kumpaan suuntaan, jolloin saat akselilta selville oikean jiirisahauskulman (23°). Samalla tavalla, seuraa pystysuoraa viivaa kaaren kohdasta 25° ylös tai alaspäin, jolloin saat akselilta selville oikean vinosahauskulman (40°). Tee aina muutama koesahaus hukkapaloille, joilla varmistat sahauskulmien oikeat säädöt.

Lattialistojen sahaus

Lattialistojen sahaus tehdään 45°:n vinosahauskulmassa.

• Testaa kulmien säätö aina ilman virtaa ennen kuin sahaat työstökappaleita.
• Sahaamisen pitää tapahtua siten, että listan päällispuoli on litteänä sahaa vasten.

Sisäkulma

- Vasen puoli

• Sijoita lista työpöydälle yläreuna takavasteeseen päin.
• Säilytä sahauskappaleen vasen puoli.

- Oikea puoli

• Sijoita lista työpöydälle alareuna takavasteeseen päin.
• Säilytä sahauskappaleen vasen puoli.

Ulkokulma

- Vasen puoli

• Sijoita lista työpöydälle alareuna takavasteeseen päin.
• Säilytä sahauskappaleen oikea puoli.

- Oikea puoli

• Sijoita lista työpöydälle yläreuna takavasteeseen päin.
• Säilytä sahauskappaleen oikea puoli.

Päällyslistojen sahaus

Päällyslistojen sahaus tehdään yhdistetyllä jiirisahauksella. Jotta päästäisiin täydelliseen tarkkuuteen, sahan jiirikulman esiasetettu arvo on 35,3° ja vinosahauskulman 30°. Nämä asetukset pätevät standardeihin päällyslistoihin, joiden kulma on ylhäällä 45° ja alhaalla 45°.

• Tee koesahaus ennen lopullista sahausta jätemateriaalia käyttäen.
• Sahaus tehdään vasemmassa vinosahauskulmassa siten, että listan päällispuoli on pohjaa vasten.

Sisäkulma

- Vasen puoli

• Listan yläreuna takavasteeseen päin.
• Oikea jiirikulma.
• Säilytä sahauskappaleen vasen puoli.

- Oikea puoli

• Listan alareuna takavasteeseen päin.
• Vasen jiirikulma.
• Säilytä sahauskappaleen vasen puoli.

Ulkokulma

- Vasen puoli

• Listan alareuna takavasteeseen päin.
• Vasen jiirikulma.
• Säilytä sahauskappaleen oikea puoli.

- Oikea puoli

• Listan yläreuna takavasteeseen päin.
• Oikea jiirikulma.
• Säilytä sahauskappaleen oikea puoli.

Sahaaminen sahapenkkiasennossa

• Käytä aina jakoveistä.
• Varmista aina, että jakoveitsi ja teräsuojus ovat samassa linjassa.
• Varmista aina, että jiirisaha on asetettu ja lukittu 0° jiirikulmaan.

Älä sahaa metallia tässä tilassa.

Kuituja pitkin sahaus (kuva U1 & U3)

• Aseta kulmaksi 0°.
  • Säädä sahanterän korkeus.
• Aseta sivuohjain oikealle etäisyydelle.
• Pidä työstettävää kappaletta painettuna pöytää ja ohjausvastetta vasten. Pidä työkappale noin 25 mm:n etäisyydellä sahanterästä.
• Pidä molemmat kädet poissa sahanterän kulkureitiltä.
• Kytke kone päälle ja anna sahanterän saavuttaa täysi nopeus.
• Syötä työstettävää kappaletta hitaasti ylemmän teräsuojuksen alle. Paina kappaletta tiukasti ohjainta vasten. Anna terän hampaiden katkaista kappale vapaasti; älä pakota kappaletta terää kohti. Terän nopeuden on pysyttävä vakiona.
• Muista käyttää työntökeppiä (23), kun työskentelet lähellä terää.
• Kun sahaus on valmis, sammuta kone, anna terän pysähtyä ja poista työkappale.

Älä koskaan työnnä työkappaletta sahauksen puolelta.

Käytä aina työntötikkua aina sahatessasi hyvin pieniä kappaleita.

Vinosahaus (kuva U2)

• Aseta vinosahauskulma haluamaksesi.
• Toimi kuten halkaisusahauksessa (kuituja pitkin tapahtuvassa sahauksessa).

Katkaisusahaus (kuva V1)

• Aseta kulmaksi 0°.
  • Säädä sahanterän korkeus.
• Aseta jiirivasteen kulmaksi 0°.
• Toimi kuten halkaisusahauksessa, mutta työnnä työstökappaletta terän läpi jiirivasteen avulla.

Vinokatkaisusahaus

• Aseta vinosahauskulma haluamaksesi.
• Toimi kuten katkaisusahauksen yhteydessä on kerrottu.

Jiirisahaus (kuva V2)

• Aseta jiiriohjain haluttuun kulmaan.
- Toimi kuten katkaisusahauksen yhteydessä on kerrottu.

Lisävarusteiden liittäminen

Tee saha aina jännitteettömäksi ennen kuin liität lisävarusteita sahaan.

Pölynpoistosarja (kuva W1 & W2)

Tässä sahassa on kaksi pölynpoistoliitäntää kutakin sahaustoimintoa varten.

- Käytä puuta sahatessasi pölynpoistoimuria, joka on puun sahaamiseen liittyvien pölynpoistoa koskevien säännösten mukainen.

Yhdistäminen – jiirisahausasento (kuva W1)

• Kytke ensimmäisen letkun pää pölynpoistosovittimeen (13).
• Työnnä letkun toinen pää rungon keskimmäiseen aukkoon (128).
• Kytke toisen letkun pää pöydän alapuoliseen suojukseen (63).
• Työnnä letkun toinen pää rungon ulommaiseen aukkoon.

Yhdistäminen – penkkisahausasento (kuva W2)

- Toimi kuten jiirisahauksessa, yhdistä kuitenkin letku pöydän alapuolisesta suojuksesta sahanterän suojukseen (21).

Lisätuki/pituudenrajoitin jiirisahausta varten (kuva A5)

Lisätuki/pituudenrajoitin voidaan asentaa joko vasemmalle tai oikealle puolelle, tai kummallekin puolelle voidaan asentaa oma tukensa.

• Sovita osat 31 - 39 kahteen ohjauskiskoon (32 ja 33).
• Käytä kallistettavaa tukea (34) 210 mm leveiden levyjen katkaisuun (paksuus 15 mm).

Rullatukipöytä (kuva A6)

Voit tukea pitkiä työstettäviä kappaleita rullatukipöydän (40) avulla. Jiirisahausasennossa rullatukipöytä voidaan asentaa vasemmalle tai oikealle puolelle, tai kummallekin puolelle voidaan asentaa oma tukensa. Sahapenkkiasennossa pöytä voidaan asentaa myös sahapöydän etu- tai takapuolelle.

Sivujatkopöytä (kuva A8)

Sivujatkopöytä kasvattaa etäisyyttä halkaisuvasteesta terään 600 mm tai enemmän sen mukaan, miten pitkä tanko sahaan on asennettu ja mikä on pöydän asento. Sivujatkopöydän kanssa on käytettävä ohjauskiskoja (33) (lisävaruste). Säädettävän pöydän etureunassa on kaiverrettu asteikko, ja pöytä on asennettu tukevalle alustalle, joka puristuu kiinni ohjaustankoihin.

- Sovita jatkopöytä sahan oikealle puolelle, jotta etäisyysasteikko jatkuu yhtenäisenä molemmilla pöydillä.

Liukupöytä (kuva A9)

Tämän liukupöydän (43) avulla voit sahata levyjä, jotka ovat kooltaan terän vasemmalla puolella 120 x 90 cm.

Ohjaustangot on asennettu tukevaan metallikappaleeseen, joka voidaan nopeasti irrottaa sahasta, ja se on kuitenkin täysin säädettävissä kaikkiin tasoihin. Vasteessa on kokopituinen mitta, jonka avulla säädettävä rajoitin ja kapeiden työstökappaleiden tuki on nopea kohdistaa paikalleen.

Sahapenkkisuojus (kuva X1 - X4)

Niissä maissa, joissa edellytetään Suva-suojuksen käyttöä, suojus on vakiovaruste. Muissa maissa se on saatavana lisävarusteena.

- Työnnä nokkapalat (130) salpaan (129) kuvan osoittamassa suunnassa (kuva X1).

• Aseta salpa, jossa nokkapalat ovat, asennuskohtaan jalustan sisäpuolelta käsin (131). Työnnä salpa reiän läpi, jotta ruuvikierre työntyy ulos jalustasta.
  • Kiinnitä kahva (132) ruuvikierteseen.
• Työnnä varren lyhyt tanko (133) jalustassa olevaan asennusreikään, kunnes ulkonemat (134) tulevat syvennyksiin (135) (kuva X2).
  • Kiristä kahva (132).
• Kiinnitä varsi (133) jalustan sisäpuolelle kiinnittämällä ruuvi (136) (kuva X3).
  • Löysää lukitusnuppi (137) (kuva X4).
• Kiinnitä suojus varteen (133) työntämällä tuki tankoon. Pidä suojus pystysuorassa, jotta tuki pääsee ensimmäisen tapin ohi. Laske suojus alas siten, että se on kahden tapin välissä.
• Kiristä lukitusnuppi.

Kuljetus (kuva Y)

Kuljeta konetta aina sahapenkkiasennossa ja ylempi teräsuojus asennettuna.

Konetta on helpompi kuljettaa rullapyörien avulla.

• Taita takajalat jalustan sisään.
• Taita etujalat jalustasta ulos.
• Nosta konetta jaloista.

Älä siirrä konetta yksin. Kone on liian raskas yhden henkilön käsiteltäväksi.

Huolto-ohjeita

D-WALT sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan.

Voitelu

Moottorin laakerit on esivoideltu ja ne ovat vesitiiviit.

• Öljä säännöllisin väliajoin pyöröpöydän laakeripinnat ohuelti kohdasta, jossa se liukuu kiinteän pöydän ulkonemalla.
• Voitele sahaussyvyyden säätökierre säännöllisesti.
• Puhdista kuivalla harjalla säännöllisesti osat, joihin kerääntyy sahauspölyä ja lastuja.

Nokan säätö (kuva Z1 - Z3)

Poista kahden terän välinen välys seuraavasti:

• Käännä kone sahapenkkiasentoon.
• Irrota ruuvit (138) ja pidikelevy (139).
• Löysennä ruuvia (140), joka on säätönokassa (141).
• Kierrä säätönokkaa kärkipihdeillä.
• Pitele säätönokkaa pihdeillä ja kiristä ruuvia.
• Asenna pidikelevy takaisin ja kiristä ruuvit.
• Käännä kone jiirisahausasentoon. Tarkista jiirisahausasentoon siirtämiseen tarvittava voima. Toista yllä olevat vaiheet, jos tarvittava voima on liian suuri.

Koneen ympäristöystävällinen hävitys

Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jäta valtuutettuun DeWALTin huoltopisteeseen.

Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen.

TAKUU

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU •

Jos et ole täysin tyytyväinen DEWALT-työkaluusi, palauta se myyjälle tai valtuutettuun DEWALT-huoltopisteeseen 30 päivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaihtokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitettävä.

• YHDEN VUODEN ILMAINEN YLLÄPITOHUOLTO •

DEWALT-työkalusi kunnossapito ja huolto suoritetaan ilmaiseksi 12 kuukauden sisällä ostopäivästä huoltopisteessämme. Ilmainen kunnossapitohuolto käsittää sähkötyökalujen työ- ja varaosakustannukset. Siihen ei sisälly tarvikekustannuksia. Ostokuitti on esitettävä.

• YHDEN VUODEN TAKUU •

Jos D≡WALT-tuotteesi menee epäkuntoon materiaali- tai valmistusvikojen takia 12 kuukauden sisällä ostopäivästä, vaihdamme vioittuneet osat uusiin tai vaihdamme koko yksikön ilmaiseksi edellyttäen, että:

• Tuotetta ei ole käytetty väärin.
• Valtuuttamattomat henkilöt eivät ole yrittäneet korjata sitä.
• Päiväyksellä varustettu ostokuitti esitetään. Tämä takuu tarjotaan lisäpalveluna kuluttajan lakisääteisten oikeuksien lisäksi.

Lähimmän D≡WALT-myyjäsi tai valtuutetun D≡WALT-huoltpisteen osoitteen saat voimassaolevasta tuoteluettelosta tai ottamalla yhteyttä D≡WALTiin. Lista valtuutetuista D≡WALT-huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com

Maahantuoja Suomi: Black & Decker Oy

Vi gratulerar!
