KULLANIM KILAVUZU D27105 DEWALT

Bir DEWALT aletini seçmiş bulunuyorsunuz. Ürün geliştirme ve yenilemede yılların deneyimi DEWALTı profesyonel kullanıcılar işin en güvenilir partnerlerden biri haline getirmektedir.

Teknik veriler

	D27105
Voltaj V 230
Güç ihtiyacı W 2.000
Güç çıkışı W 1.700
Azami bıçak hızı min	^-1 4.100
Bıçak çapı mm 300 - 305
Bıçak deliği mm 305
Bıçak gövde kalınlığı mm 2,1 - 2,2
Keski demiri kalınlığı mm 2,5
Otomatik bıçak durdurma süresi s < 10
Ağırlık kg 42

Kesim kapasitesi

Gönye testere kipi
Gönye (azami konumlar) sol 48	sağ 48°
Meyil (azami konumlar) sol 48	sağ 2°
90°’de azami çapraz kesim kapasitesi mm 205
45°’de azami gönye kesimi kapasitesi mm 160
Azami kesme derinliği 90°	mm 155
Azami meyilli kesme derinliği 45°	mm 110
45° meyilde, 45° gönyede azamikesme derinliği	mm 100
Testere tezgahı kipi
Maksimum yırtma kapasitesi sol/sağ	mm 150/320
Kesim derinliği 90°	mm 81
Kesim derinliği 45°	mm 56
Sigortalar
230 V aletler 10 A

Bu kılavuzun tümünde, aşağıdaki semboller kullanılmıştır:

Bu kılavuzdaki talimatlara uyulmaması halinde, yaralanma, ölüm veya aletin hasar görmesi tehlikesi olduğunu gösterir.

Elektrik çarpması tehlikesi olduğunu gösterir.

Keskin kenarlar.

Avrupa Topluluğu - Uygunluk Beyanı

D27105

DEWALT bu elektrikli el aletlerinin uygun olarak tasarlandığım beyan eder: 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 61029-1, EN 61029-2-11, EN 55014, EN 55014-2, EN 61000-3-2 & EN 61000-3-3.

Daha fazla bilgi için, lütfen aşağıdaki adresten DEWALT ile temas kurun veya kılavuzun arkasına bakın.

EN 61029-2-11'e uygun olarak ölçümlendiğinde, ses şiddeti seviyesi 86/188/EEC & 98/37/EEC'ye uygundur:

		D27105
L_PA (ses siddeti)	dB(A)*	89,6
L_VA (Akustik güç)	dB(A)*	100,6

* kullanıcının kulağında

İşitme duyunuzu korumak için gerekli önlemleri alın.

Bu aletin ivme karesinin ortalama ağırlıklı kökü EN 61029-2-11'e uygundur:

D27105

< 2,5 m/s ^2

Mühendislik ve Ürün Geliştirme Müdürü Horst Großmann

X. Jopman

Güvenlik talimatları

Elektrikli aletleri kullanırken daima, yangin, elektrik çarpması ve yaralanma riskini azaltmak için, ülkenizde uygulanabilecek güvenlik kurallarına uyun.

Cihazı kullanmadan önce bu kullanım kılavuzunu dikkatlice okuyunuz.

Bu kullanım kılavuzunu gelecekteki kullanımlar için saklayınız.

Genel Bilgiler

1 Çalışma alanınızı temiz tutun
Dağınık yerler ve tezgahlar kazaya neden olabilir.
2 Çalışma alanınızın çevre koşullarına dikkat edin
Elektrikli aletleri rutubete maruz bırakmayın. Aleti nemli ve ıslak ortamlarda kullanmayınız. Çalışma alanini iyi isiklandirin (250 - 300 Lux). Aleti yangın ve patlama olasılığı olan yerlerdekullanmayınız Örneğin, ateş alıcı likit ve gazların bulunduğu yerlerde.

3 Çocukları aletlerden uzak tutun

Çocukların veya hayvanların çalışılan alana girmesine ve elektrik kablosuna dokunmasına müsaade etmeyiniz.

4 Uygun giyinin

Bol kiyafet giymeyin ve taki takmayin, aletin hareket eden kisimlarına kaptirabilirsiniz. Saçınız uzunsa koruyucu başlık giyin. Açık havada çalışirken uygun eldiven ve kaymayan ayakkabi giyilmesi uygundur.

5 Kendi korunmaniz

Daima emniyet gözlükleri takınız. İşlemin toz veya fırlayan parçacık yaratması halinde, yüz veya toz maskesi kullanın. Eğer tanecikler çok sıcaksa ayrıca ısı geçirmez önlük takın. Her zaman kulak korumalarını takın. Her zaman emniyet baskı takın.

6 Elektrik çarpmasına karşı önlem alın

Topraklanmış yüzeylere temastan kaçının (Örn: borular, radyatörler, ocaklar ve buzdolapları). Aleti olagan üstü sartlarda kullanırken (Örnegin yüksek miktarda nem varsa, maden talasi üretiliyorsa) yalitimli transformatör veya bir (FI) toprak kaçagi devre kesicisi yerlestirilerek elektrik emniyeti arttirilabilinir.

7 Aşırı uzanarak çalışmayın

Uygun bir sekilde yere basin ve dengeyi her zaman muhafaza edin.

8 Daima dikkatli olun

Yaptığınız işe dikkat edin. İnsiyatifinizi kullanın. Yorgunken aleti kullanmayın.

9 İşlediğiniz parçayı iyi sabitleyin

İşlediğiniz parçayı sabitlemek için, işkence veya mengene kullanın. Bu hem daha güvenli olur, hem de iki elinizde serbest kalmış olur.

10 Toz çekme cihazının takımı.

Eger toz çekme ve toplama fasilitileri bağlanması için yerler saglanmissa, bunların dogru olarak kullanildigina emin olun.

11 Ayar anahtarlarını ve aparatlarını çıkartın

Aleti çalıştırmadan önce, üzerinde hiçbir ayar anahtar ve aparatının bulunmamasına dikkat edin.

12 Uzatma kablolari

Kullanmadan önce uzatma kablolarini gözden geçirin ve eger zarar görmüsse degistirin. Alet açık havada kullanıldığında, daima açık havada kullanım için özel yapılmış ve böyle olduğunu gösteren bir damga taşıyan uzatma kabloları kullanın.

13 İşe uygun alet kullanın

Bu ürünün kullanım tasarımı bu kullanım kılavuzunda anlatılmıştır. Küçük alet veya aksesuarları, ağır hizmet tipi aletin görevini yapmaya zorlamayın. Alet, imalat amacına uygun olan işi daha iyi ve güvenli yapacaktır. Aleti zorlamayın.

Dikkat! Bu kullanım kılavuzunda tavsiye edilenlerin dışında aksesuar ve parçaların kullanımı yaralanma riski doğurabilir.

14 Hasarlı parça kontrolü yapın

Kullanmadan önce aleti ve ana kabloyu zarara karsi iyice kontrol edin. Hareketli parçaların ayarsız olup olmadığı veya tutukluk yapıp yapmadığını, kırık parça olup olmadığını ve çalışmasını etkileyebilecek diğer durumları kontrol edin. Aletin düzgün olarak çalışacagini ve istenilen görevi yerine getireceğini garanti ediniz. Cihazı herhangi bir parçası anızalıysa ve hatalıysa kullanmayınız. Eger aç kapa dügmesi çalismiyorsa aleti kullanmayiniz. Anızalı parçaları yetkili servislerde tamir ettiriniz veya değiştiriniz. Hiçbir tamirata kendi kendinize kalkismayiniz.

15 Aleti fişten çıkartma

Aleti kapatın ve terk etmeden önce tamamen durmasını bekleyin. Aleti kullanmadığınız zaman, herhangibir parçasını, aleti, aksesuarları veya bağlantıları değiştireceğiniz zaman aleti fişten çekiniz.

16 Cihazın yanlışlıkla çalışmasına engel olun

Fişi takarken tetiğin çekili olmamasına dikkat edin.

17 Kabloyu dikkatli kullanın

Fisten kordonu çekerek asla çıkarmayiniz. Kabloyu, 1sı, yağ ve keskin kenarlardan uzak tutun.

18 Kullanılmayan aletleri saklayın

Kullanılmayan elektrikli aletleri kuru, güvenli ve çocukların ulaşamayacağı bir yerde saklayın.

19 Aletlerinize iyi bakın

Daha iyi ve güvenli performans için aletlerinizi iyi durumda ve temiz tutun. Bakım ve aksesuar değişimi için talimatlara uyun. Tüm komuta mekanizmasını kuru, temiz ve yağlardan uzak tutun.

20 Tamiri

Bu elektrikli alet ilgili güvenlik kurallarına uygundur. Aletinizi, yetkili bir DEWALT onarım merkezinde onartın Tamirat daima kalifiye kisiler tarafından, orijinal yedek parçalar kullanılarak yapılır Aksi taktirde kullanan kisiye gözönüne alınmayan tehlikelere yol açar.

Şevli testereler için ek emniyet kuralları

• Herhangi bir işleme başlamadan önce tüm kilit düğmelerinin ve sıkıştırma kollarının sıkıştırılmış olduğundan emin olun.
• Koruma yerinde bulunmuyorsa veya çalışmıyorsa veya bakımı düzgün yapılmamışsa makineyi kullanmayın.
• Testere elektrik güç kaynağına bağlıyken asla ellerinizi bıçak alanına sokmayın.
• Hareket halindeki makinenin levhasına herhangi bir alet veya başka bir şeyi yerleştirerek çabucak durdurmaya çalışmayın; bu yolla istenmeyen çok ciddi kazalar oluşabilir.
• Herhangi bir aksesuarı kullanmadan önce talimat kılavuzuna bakın. Aksesuarların yanlış kullanımı hasar oluşmasına yol açabilir.
• Kesilecek malzeme için uygun kesim levhasını seçin.
• Testere levhası üzerinde yazılı bulunan maksimum hızı dikkate alın.
• Testere levhasıyla işlem yaparken tutucu veya eldiven kullanım.

• Bıçağın doğru yönde dönmesine dikkat edin.
  Bıçağın keskin kalmasına özen gösterin.

• Testere bıçağının izin verilen maksimum hızı, aletin plakada belirtilen yüksüz çalışma hızından daha büyük veya buna eşit olmalıdır.

• Teknik bilgilerde belirtilen ölçülere uymayan testere bıçaklarını kullanmayın. Bıçağı dingil/aksa uydurmak için hiçbir ara levhası/halkası kesinlikle kullanmayın. Sadece bu kılavuzda belirtilen EN 847-1'e uygun bıçakları kullanın.
• Ses çıkışı azaltılmış özel levhaları kullanabilirsiniz.
  • HSS levhaları kullanmayın.
• Çatlak veya hasarlı testere levhalarını kullanmayın.
• Yapışkanlı diskleri kullanmayın.
• Kesimi tamamladıktan sonra anahtarı serbest bırakın ve başlığı üst durma konumuna getirmeden önce testere levhasının tamamen durmasını bekleyin.
• Yivli kesim yapmadan önce kolun güvenli bir şekilde sabitlendiğinden emin olun.
• Motor şaftını tutmak üzere pervaneye herhangi bir şey sıkıştırmayın.
• Kol demiri aşağı getirildiğinde testere üzerindeki levha koruması otomatik olarak kalkar; kaldırıldığında ise levhanın üzerinden iner. Testerenin kontrolü sırasında veya kesim levhası takılıp çıkarılırken koruma elle kaldırılabilir. Asla testereyi kapatmadan levha korumasını elle kaldırmayın.
• Makinenin etrafındaki alanı ihmal etmeyin ve etrafi talaş, döküntü parçalar gibi rasgele savrulan malzemelerden temizleyin.
• Düzenli olarak motorun hava deliklerinin temiz ve talaştan arındırılmış olup olmadığını kontrol edin.
• Bakım yaparken veya kesim levhasını değiştirirken makineyi elektrikten çekin.
• Makine çalışırken ve başlık durma konumunda değilken, herhangi bir temizlik veya bakım işlemi yapmayın.
• Korumanın ön kısmı kesim yaparken görüntü rahatlığı sağlamak için pancurlanmıştır. Pancurlar uçan parçacıkları önemli ölçüde azaltmasına karşın koruma üzerinde boşluklar bulunur ve pancurdan bakarken her zaman güvenlik gözlükleri takılmalıdır.

Testere tezgahları için ek emniyet kuralları

• Gövde kalınlığı keski demirinin kalınlığından daha fazla veya diş genişliği keski demirinin kalınlığından daha az testere bıçaklarını kullanmayın.
• Testere bıçağının doğru yönde dönmesine ve biçak dişlerinin testere tezgahının ön tarafına bakmasına dikkat edin.
• Makineyi çalıştırmadan önce tüm sıkıştırma kollarını sıkıştırın.
• Tüm biçak ve flanşların temiz olmasına ve bileziğin iç taraflarının biçağa bakmasına dikkat edin. Mil somununu iyice sıkıştırın.
• Testere bıçağını keskin tutun ve yerine iyice tespit edilmesine dikkat edin.
• Keski demiri ile biçak arasındaki mesafenin doğru olarak - azami 5 mm - ayarlanmasına dikkat edin.
• Testereyi, üst ve alt siperler yerinde olmadan çalıştırmayın.
• Ellerinizi testere bıçağının hareket yolundan uzak tutun.
• Makineyi, bıçak değiştirmeden ve her türlü bakım çalışmasından önce prizden çekin.
• Her zaman itme çubuğu kullanın ve kesim sırasında ellerinizi bıçağa 150 mm'den daha fazla yaklaştırmayın.
• Makineyi uygun voltajda çalıştırın.
• Dönen bıçağa madeni yağ sürmeyin.
• Ellerinizi, testere bıçağının arkasına uzatmayın.

• İtme çubuğunu kullanmadığınız zaman daima yerinde tutunuz.

• Ünitenin üzerine çıkmayın.

• Nakliye sırasında testere bıçağının üst kısmının, örneğin siper ile kapalı olduğundan emin olunuz.
• Siperi tutmak veya nakletmek için kullanmayın.

Çok amaçlı testereler için ek emniyet kuralları

• Testere kolunun, tezgah kesim kipinde iken çalışma konumunda sağlam bir şekilde sabitlenmiş olduğundan emin olunuz.
• Testere kolunun, tezgah kesim kipinde meyilli kesim yaparken sağlam bir şekilde sabitlenmiş olduğundan emin olunuz.
• Testere kipini değiştirirken tezgahın doğru olarak kilitlendiğine emin olun.
• Tezgah testere kipinde oluk açarken uygun bir siper sistemi kullanarak önlem alınız. Testere ile yarık açılmasına izin verilmez.

Diğer tehlikeler

Aşağıdaki tehlikeler testere kullanımında görülebilmektedir: - dönen parçalara dokunma sonucu yaralanmalar

İlgili güvenlik kurallarının uygulanmasına ve güvenlik donanımlarının kullanılmasına rağmen bazı tehlikelerin önüne geçilememektedir. Bu tehlikeler arasında:

• Duyma hissinin azalması.
• Dönen testere bıçağının açıkta kalan kısmının neden olduğu kaza tehlikesi.
• Bıçak değiştirirken meydana gelebilecek kazalar.
• Siperleri açarken parmakların ezilme tehlikesi.
• Özellikle meşe, akgürgen ve MDF olmak üzere ahşep keserken meydana gelen tozun yutulması sonucu oluşan sağlık sorunları bulunmaktadır.

Alet üzerindeki işaretler

Alet üzerinde aşağıdaki işaretler bulunur:

Makineyi gönye testere kipinde kullanırken, açıp kapatırken tetik şalterini çalıştırdığınıza emin olun. Şalter kutusunu bu modda çalıştırmayın.

Makineyi tezgah testeresi kipinde kullanırken, keski demirinin monte edildiğine emin olun. Keski demiri olmadan makineyi kullanmayın.

Ambalajın içindekiler

Ambalajın içinde aşağıdakiler vardır:

1 Kısmen monte edilmiş makine

1 Kutu muhteviyatı :

1 Tezgah testeresi konumu için üst siper
1 Gönye testere konumu için tezgah altı siperi
4 Bacaklar

2 Tekerlekler

4 Ayaklar

1 Paralel ızgara

1 Kullanım kılavuzu

1 Açılımlı çizim

• Nakliye sırasında alette, parçalarında veya aksesuarlarında hasar oluşup oluşmadığını kontrol edin.
• Aleti kullanmadan önce, bu kılavuzu iyice okuyup anlamaya zaman ayırın.

Tanım (şekil A1 - A10)

D27105 çok amaçlı testereniz, gönye testeresi ya da dört ana testere işlevini (yırtma, çapraz kesim, meyil ve gönye kesimi) kolay, güvenli ve hassas bir şekilde yerine getiren bir testere tezgahı olarak kullanılmak üzere tasarlanmıştır.

Gönye testere kipi

Testereniz, gönye testere kipinde dikey, gönye ya da meyil konumlarında kullanılabilmektedir.

Testere tezgahı kipi

Kendi ekseninde döndürülen testere, standart yırtma işlevini yerine getirmek ve bıçağa elle itilen geniş parçaların kesilmesi için kullanılmaktadır.

Özellikler

A1

1 Açma/kapama anahtarı (Testere tezgahı kipi)

2 Tezgah salma kolu

3 Döner tezgah mengenesi

4 Gönye testere tezgahı

5 Döner tezgah

6 Sağ siper

7 Sol siper

8 Hareketli alt koruma

9 Koruma salma kolu

10 Kullanım kolu

A2

10 Kullanım kolu

11 Tetik şalteri (gönye testere kipi)

12 Sabit üst bıçak siperi

13 Toz çekme adaptörü

14 Tekerlek

15 Bacak

16 Ayak

17 Yiv sıkıştırma kolu

A3

17 Yiv sıkıştırma kolu

18 Yükseklik ayarlayıcı

19 Testere tezgah masası

20 Keski demiri

21 Üst bıçak muhafazası

22 Paralel ızgara

23 İtme çubuğu

Aksesuarlar

Gönye testere kipinde kullanılmak üzere:

30 Izgara ilavesi (DE7120)

A5

31 Ayarlanabilir sehpa 760 mm (max. yükseklik) (DE3474)

32 Destek kılavuz rayları 1.000 mm (DE3494)

33 Destek kılavuz rayları 500 mm (DE3491)

34 Eğimli destek (DE3495)

36 Kısa iş parçaları için uzunluk engeli (kılavuz raylarıyla [33] kullanılmak üzere) (DE3460)

37 Çıkartılabilir engelli destek (DE3495)

38 Çıkartılmış engelli destek (DE3495)

39 Malzeme mengenesi (D271051)

A6

40 Makara destek tezgahı (DE3497)

Tezgah testeresi kipinde kullanılmak üzere:

A7

41 Meyil ızgarası (D271052)

A8

42 Genişleme tezgahı (D271058)

A9

43 Kayar tezgah (D271055)

Çubukları itin (DE3454) (gösterilmemiştir)

Bütün kiplerde kullanılmak üzere:

A10

44 Üç kanallı toz çekme takımı (D271054)

Elektrik güvenliği

Elektrik motoru, sadece tek voltaj için tasarlanmıştır.

Daima şebeke voltajının, aletinizin üstünde yazılı olan voltajla aynı olmasına dikkat edin.

Uzatma kablosu

Uzatma kablosu kullanmadan önce, gevşek ve çıplak iletken, kötü bağlantı, hasarlı yalıtım kontrolü yapın.

Gerekli onarımları yapın veya gerekiyorsa, kabloyu yenileyin.

Montaj ve ayarlar

Montaj ve ayarlardan önce mutlaka aletin fişini çekin.

Makine ve parçalarının paketinden çıkartılması.

Makineyi taşırken daima yardım alın. Makine bir kişinin taşıyamayacağı kadar ağırdır.

• Ambalaj malzemesini kutudan çıkarın.
• Makineyi kaldırarak kutudan çıkartın.
• Parça kutusunu makinenin içinden çıkartın.
• Kalan ambalaj malzemesini kutudan çıkartın.

Ayakların monte edilmesi (şekil B)

Ayaklar monte edildiğinde, makine bir tezgah üzerine yerleştirilmeye uygundur. Güvenli işletim için, makinenin tezgaha sabitlenmesi gerekir.

• Makinenin ters çevrilmesi.
• Taban üzerindeki her montaj yerine (51) bir ayak (16) yerleştirin.
• Somunu (52) montaj yerlerinin üzerinde yer alan yarıkların (53) içine kaydırın.
• Rondele (55) takılan bir civatayı (54) ayaklara takın.
  • Civataları sıkıştırın.
• Bacakları aşağıda tarif edildiği gibi monte edin.
• Bacakları aşağıda tarif edildiği gibi katlayın.
• Makineyi düz çevirin.
• Makineyi çalışma tezgahına monte edin.

Bacakların monte edilmesi (şekil C1 & C2)

Bacaklar monte edildiğinde, makine tek başına duracak şekilde yerleştirilmeye uygundur.

- Makineyi ters çevirin.

• Bacakları aşağıda tarif edildiği gibi monte edin. Ön bacakların ve arka bacakların farklı uzunluklara sahip olduğuna dikkat edin. Arka bacaklar ön bacaklara göre biraz daha uzundur. Bacakları doğru yere monte ettiğinizden emin olun.
• Makineyi düz çevirin. Tezgahın düz durmasına dikkat edin; gerektiğiniinde bacak yüksekliğini ayarlayın.

Arka bacakları

• Tabanın iç kısmındaki alt köşelerinde bulunan montaj noktalarına (56) bacağı (15) yerleştirin (şekil C1).
• Öncü bir civatayı (57) dışarıdan çerçevenin ve bacakların içine doğru geçirin.
• Civataların üzerine bir dirsek (58) ve bir kilit düğmesini (59) yerleştirin.
• Kilit düğmelerini sıkıştırın.

Ön bacaklar

• Tabanın iç kısmındaki üst köşelerinde bulunan montaj noktalarına (56) bacağı (15) yerleştirin (şekil C2).
• Bacakların üstünden bir dirsek (58) yerleştirin.
• Öncü bir civatayı (57) içeriden dirseğin, bacakların ve çerçevenin içine doğru geçirin.
• Civataların (59) üstüne bir kilit düğmesi yerleştirin.
• Kilit düğmelerini sıkıştırın.

Bacakların katlanması (şekil C3)

Ayaklar monte edildiğinde, makineyi bir tezgah üzerine yerleştirilmeye uygun hale getirmek için bacaklar tabanın içine doğru katlanabilir.

• Makineyi ters çevirin.
• Birinci bacağın (15) kilit düğmesini (59) gevşetin.
• Bacağı içeriye doğru katlayın.
• Kilit düğmelerini sıkıştırın.
• Diğer bacaklar için de aynı işlemi uygulayın.
• Makineyi düz çevirin.

Tekerleklerin monte edilmesi (şekil D)

• Makinenin iki tarafındani dingillerin (60) üzerine bir tekerlek (14) yerleştirin.
• Dingillerin dişli ucuna bir düz rondele (61) ve somun (62) yerleştirin.
• Temin edilen anahtar ile somunları sıkıştırın.

Gönye testere kipi için montaj

Tezgah altı siperin takılması (şekil E)

Tezgah altı siper (63) testere tezgah masasının üstüne monte edilecektir.

• Siperin solundaki iki bağlayıcıyı bıçak yarığının (65) solundaki yarıkların (64) içine yerleştirin. Plastik vidaları saat yönünün tersine doğru çevirin.
• Korumayı düz olarak masa üzerine yerleştirin ve bağlayıcıyı bıçak yarığının sağındaki yarığın (66) içine bastırın. Plastik vidaları saat yönünün tersine doğru çevirin.
• Çıkartmak için, vidaları saat yönünde çevirin ve korumayı çıkartın.

Testere başlığı ve tezgahın çevrilmesi (şekil F1 - F4)

• Testere tezgahını (19) bir elinizle tutarken diğer elinizle tezgah salma kolunu (2) sağa itin (şekil F1).

• Tezgahı ön tarafta aşağıya doğru itin (şekil F2) ve motor takımı en üst noktaya çıkana ve plaka (67) tezgah kilitleme tertibatını (68) kavrayana dek sonuna kadar çevirin (şekil F3).

• Başlığı tutarak yaylı rulman ünitesi (70) yerinden kaldırılana kadar salma kolunu (69) arkaya doğru itin (şekil F4).

• Rulman ünitesini yukarıya çevirin.
• Başlığı sıkıca tutarak yay basıncının başlığı yukarıya park konumuna çekmesine izin verin.

Testere bıçağının takılması (şekil G1 - G4)

Yeni bir bıçağın dişleri çok keskindir ve tehlikeli olabilir.

• Makine gönye testere kipindeyken bıçakları daima değiştirin.
• Takılabilen en büyük bıçak çapı 305 mm'dir. Asgari çap 300 mm'dir.

- Başlık kilit açma koluna (9) bastırarak alt korumayı (8) serbest bırakın ve alt korumayı mümkün olduğu kadar uzağa kaldırın (şekil G1).

- Koruma dirseği vidasını (71) yeteri kadar gevşetin. Böylece koruma dirseği (72) kalkabilir ve kesim levhası kilitleme vidasına (73) erişebilirsiniz (şekil G2).

- Alt koruma, koruma dirseği vidası (71) ile kalkık konumdayken, bir elinizle mil kilit düğmesine (74) (şekil G1) bastırın, diğer elinizle de size verilen kesim levhası anahtarıyla sol taraftaki yivli kesim levhası vidasını (73) saat yönüne doğru çevirerek gevşetin (şekil G3).

Mil kilidini kullanmak için, şekilde gösterildiği gibi düğmeye basın ve mili kilit yerine oturana kadar elle çevirin. Milin dünmesini önlemek için kilit düğmesine basmaya devam edin (şekil D2). (74, şekil G1)

• Levha kilit vidasını (73) ve dış mil halkasını (75) sökün (şekil G4).
• Kesim levhasını (76) iç mil halkasının (78) üzerindeki omuza (77) takın. Levhanın alt köşesindeki dişlerin testerenin arka tarafına baktığından emin olun (operatörün karşı tarafını).
• Dış mil halkasını yerine takın.
• Bir elinizle mil kilidini basılı tutarken diğer elinizle levha kilit vidasını (73) saat yönünün aksine çevirerek sıkıştırın.
• Koruma dirseğini (72) levha kilit düğmesini (73) tamamen kapatacak şekilde aşağı indirin (şekil G2).
• Koruma dirseği vidasını (71) sıkıştırın.

Bıçak dönerken mil kilidine kesinlikle basmayın.

Levhayı taktıktan sonra koruma dirseğini aşağıda tuttuğunuzdan ve koruma dirsek vidalarını iyice sıkıştırdığınızdan emin olun.

Gönye testere kipi için ayarlamalar

Gönye testereniz fabrikada doğru bir şekilde ayarlanmıştır. Bu ayarın nakliyat ve taşıma ya da başka bir nedenle yeniden yapılması gerekirse, testerenizin ayarlanması için aşağıdaki talimatları uygulayın. Bu ayarlar bir kez yapıldıktan sonra sabit kalacaktır.

Bıçağın kontrol edilmesi ve aynaya göre ayarlanması (şekil H1 - H3)

• Döner tezgahı (5) serbest bırakmak için gönye civatasını (79) gevşetin ve şev mandalını (80) bastırın (şekil H1).
• Mandal döner tezgahı 0° şev konumunda buluncaya kadar döner tezgahı döndürün. Civatayı sıkıştırmayın.
• Bıçak, testere keşiğine (81) hemen girene başlığı kadar aşağıya çekin.
• Bıçağın (76) ve levhanın (7) sol tarafından karşısında bir gönye (82) yerleştirin (şekil H2).

Kare blokun bıçak dişlerinin uçlarına temaz etmemesine özen gösterin.

• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Vidalari (83) (şekil H3) gevşetin ve gönyeyle ölçüldüğünde levha sipere 90° olana kadar kadran/döner tezgah montajını sola veya sağa hareket ettirin.
• Vidalari tekrar sıkıştırın (83) (şekil H3). Bu aşamada şev göstergesinin ayarına dikkat etmeniz gerekmez.

Gönye göstergesinin ayarlanması (şekil H1 & H4)

• Döner tezgahı (5) serbest bırakmak için gönye civatasını (79) gevşetin ve şev mandalını (80) bastırın (şekil H1).
• Gönye civatası gevşek durumdayken, şev demiri sıfın geçecek şekilde döndürerek şev mandalının yerine oturmasını sağlayın.
• Göstergeyi (84) ve şev kadramını (85) gözlemleyin (şekil H4). Gösterge tam olarak sıfırı göstermiyorsa vidayı (86) gevşetin, göstergeyi 0°yi gösterecek şekilde hareket ettirin ve vidayı sıkıştırın.

Levhayı tablaya ayarlama ve kontrol etme (şekil I1 - I3)

• Yiv sıkıştırma kolunu (17) gevşetin (şekil I1).
• Testere başlığını tam dik olacak şekilde sağa bastırın ve yiv sıkıştırma kolunu sıkıştırın.
• Bıçak, testere kesiğine (81) hemen girene başlığı kadar aşağıya çekin.
• Tablanın üzerine ve levhanın karşısında (76) bir gönye (82) yerleştirin (şekil I2).

Kare blokun bıçak dişlerinin uçlarına temaz etmemesine özen gösterin.

• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Yiv sıkıştırma civatasını (17) (şekil I1) gevşetin ve levha, gönyeyle ölçüldüğünde masaya 90° oluncaya kadar dikey konum ayar engeli vidasını (87) içeri veya dışarı (şekil I3) doğru çevirin (şekil I2).
• Yiv kadranı (89) üzerinde yiv göstergesi (88) sınıfın göstermiyorsa, göstergeyi sabitleyen vidayı (90) gevşetin ve göstergeyi gerektiği şekilde hareket ettirin (şekil I3).

Siperin ayarlanması (şekil J)

Siperin sol tarafından üst kısmı, testere tam sola 48'lik yiv sağlayacak şekilde açıklık sağlamak üzere sola ayarlanabilir. Siperi (7) ayarlamak için:

- Siper sıkıştırma civatasını (91) gevşetin ve yan siperin üst kısmını sola kaydırın.

- Testere kapalıyken bir deneme yapın ve gereken açıklığı kontrol edin. Aynayı, kesilecek parçayı en iyi şekilde desteklerken kolun yukarı-aşağı hareketini engellemeyecek şekilde bıçağa en yakın konuma ayarlayın. - Düğmeyi güvenli bir şekilde sıkıştırın.

Kılavuz çentik (92) kesim artıklarıyla tıkanabilir. Kılavuz çentiği temizlemek için bir çubuk veya düşük basınçlı hava kullanım.

Meyil açısının kontrol edilmesi ve ayarlanması (şekil I1, J & K)

• Siper sıkıştırma civatasını (91) gevşetin ve yan siperin üst kısmını sonuna kadar sola kaydırın (şekil J).
• Meyil mengenesi civatasını (17) (şekil I1) gevşetin ve orta meyil konumu engeli (93) yana döndürülmüşken testere kolunu, açı konumu engeli (94) meyil konumu ayarlama engelinin (95) karşısında oturuncaya kadar sola hareket ettirin (şekil K). Bu, 45°'lik yiv konumudur.
• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Açı konumu engeli meyil konumu ayarlama engeli (95) karşısında dayalıyken gösterge (88) 45° gösterene kadar, meyil konumu ayarlama engeli vidasını gerektiği kadar içe veya dışa doğru çevirin.

Orta meyil açısından kontrol edilmesi ve ayarlanması (şekil I1, J & L)

Orta yiv açısı, taç şekli kesim yapılırken hızlı erişimle kolaylık sağlamak üzere 30°'ye önceden ayarlanmıştır.

• Siper sıkıştırma civatasını (91) gevşetin ve yan siperin üst kısmını sonuna kadar sola kaydırın (şekil J).
• Meyil mengenesi civatasını (17) (şekil I1) gevşetin ve orta meyil konumu engeli (93) yerine dönmüşken, meyil konumu engeli (96) orta meyil konumu engeli (93) üzerine dayanana kadar testere kolunu sola hareket ettirin (şekil L). Bu, 30°lik yiv konumudur.
• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Orta meyil konumu engeli, meyil konumu ayarlama engeli karşısında dayalıyken gösterge (88) 30° gösterene kadar, meyil konumu ayarlama engeli vidasını (96) gerektiği kadar içe veya dışa doğru çevirin.

Testere tezgah kipi için montaj

Gönye testereden, testere tezgah kipine dönüştürme (şekil A1, M1 - M5)

• Bıçağı, döner tezgah mengenesi (3) ile tam olarak 0° çapraz kesim konumuna getirin (şekil A1).
• Kesme demirinin montaj yarığına yeteri kadar girmesini sağlamak için kesme demiri sıkıştırma düğmesini (97) gevşetin (şekil M1).
• Kesme demirini (20), tabanın içindeki saklama konumundan çıkartın.
• Biçak korumasını (8) serbest bırakmak için koruma salma kolunu (9) bastırın, ondan sonra biçak korumasını olabildiğince kaldırın (şekil A1).
• Kesme demiri dirseğini (98) montaj yarığının içine kaydırın (99) (şekil M1). Sıkıştırma düğmesini sıkıştırın.
• Siperin yay yüklü üst kısmının (7) döner tezgaha karşı dayanmasını sağlamak için kolu (100) itin (şekil M2).
• Testere başlığını aşağıya çekin.
• Salma kolunu (69) arkaya doğru itin (şekil M3).
• Çentikler (101) yerlerine (102) oturana kadar rulman ünitesini (70) aşağıya itin (şekil M3).

Bıçak alt bıçak siperine temas etmemelidir.

- Tezgah salma kolunu (2) sağa çekin, tezgahın (4) (şekil M4) ön kenarını kaldırın ve tezgah tespit tertibatının (68) plakası, tezgah tespit tertibatı mandalı ile, testere tezgahı kipinde korumak üzere otomatik olarak birleşene kadar 180° geriye çevirin (şekil M5).

- Tezgah altı siperini çıkartın.

Kesme demirinin ayarlanması (şekil N1 & N2)

Keski demirine (20) ayarlamalar yapılacağı zaman, üniteyi gönye testere kipinde çevirmek en doğru olandır (şekil N2) "Testere tezgahından gönye testere kipine geçiş" bölümünde izah edildiği gibi hareket edin.

Doğru konum, keski demirinin tepesinin en yüksek biçak dişlerinden 2 mm daha aşağıda olmaması ve yarıçap gövdesinin testere biçagı dişlerinin uçlarından en fazla 3 - 8 mm uzaklıkta olmasıdır (şekil N1).

• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Keski demirinin yatay konumunu ayarlamak için civataları (102) gevşetin.
• Keski demirinin dikey konumunu ayarlamak için civataları (103) gevşetin.
  • Civataları iyice sıkıştırın.

Üst bıçak korumasının takılması (şekil 0)

Makine bir kez testere tezgah kipine ayarlandığında üst biçak koruması (21) keski demirine (20) çabuk ve kolayca tespit edilecek şekilde tasarlanmıştır.

• Kelebek somunu gevşetin (105).
• Korumayı dikey olarak tutarak, korumanın arkasındaki çentiği keski demiri ile birleştirin.
• Civata çubuğunun oluşa girdiğinden emin olarak korumayı keski demirinin (20) üzerinden aşağıya indirin.
• Yerleştirme vidası (106) ile korumayı keski demirine kilitleyecek korumayı yatay konuma çevirin.
• Kelebek somunu sıkıştırın.

Testerenizi, testere tezgahı kipinde üst biçak siperi takılı olmadan kesinlikle kullanmayın.

Paralel aynanın takılması ve ayarlanması (şekil P1 - P5)

Paralel ayna (22) bıçağın her iki yanına da takılabilmektedir.

• Dirseği (107) soldan veya sağdan kaydırın (şekil P1). Sıkıştırma plakası tezgahın ön kenarının arkasından kavramaktadır.
• Aynayı bıçağa karşı yukarı kaydırın.
• Aynayı yerinde korumak üzere kolu (108) aşağıya itin.
• Aynanın bıçağa paralel olduğunu kontrol edin.
• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Kilit düğmelerini (109) gevşetin ve aynanın tepesindeki ayarlama civatalarına (110) erişmeyi sağlamak için aynayı geriye doğru kaydırın (şekil P2).
• Anahtar kullanarak, ayna dirseğini ayna desteğine bağlayan ayar civatalarını gevşetin.
• Aynayı, bıçak ile ayna arasındaki mesafeyi bıçağın her iki ucundan ölçerek bıçağa paralel olacak şekilde konumlandırınız.
• Ayarlama yapıldığı zaman, ayar civatalarını tekrar sıkın ve aynanın bıçağa paralel olup olmadığını tekrar kontrol edin.
• Göstergenin (111) kadran üzerinde sıfırı gösterip göstermediğini kontrol edin (şekil P3). Gösterge tam olarak sıfırı göstermiyorsa vidayı (112) gevşetin, göstergeyi 0°'yi gösterecek şekilde hareket ettirin ve vidayı sıkıştırın.

Aynanın kurulumu bıçağın sağ tarafından yapılmaz.

Aynayı bıçağın sol tarafından kullanıma hazırlamak için, aşağıdaki işlemleri yapın (şekil P4):

- Kilit düğmesini (109) çıkartın.

• Ayna profilini (113) mengene desteğinden kaydırın.
• Mengene desteğini (114) daire şeklinde döndürün ve kilit düğmelerini yeniden takın.
• Aynayı mengene desteği üzerine kaydırın.
• Düğmeleri sıkıştırın.

Ayna tersine çevrilebilir: Kalın iş parçalarını keserken itme çubuğunun kullanımını sağlamak için, iş parçası, 75 mm'lik veya 11 mm'lik cepheye konabilir (şekil P5).

• 11 mm'ye kurmak için, ayna mengene düğmelerini (109) gevşetin ve aynı (113) mengene desteğinden (114) kaydırın.
• Aynayı çevirin ve şekilde gösterildiği gibi çentikteki mengene desteğini yeniden tutturun (şekil P5).
• Tam olarak 75 mm yükseklikte kullanmak için, aynayı geniş cephe ile dikey konumda mengene desteğine kaydırın (şekil P4).

• İnce parçaların yırtılmasında itme çubuğunun biçak ile ayna arasına girebilmesi için 11 mm profili kullanın.
• Aynanın arkası, kesme demirinin ön tarafiyla aynı düzeyde olmalıdır.

Köşe demirinin montajı ve ayarlanması (şekil Q1 - Q4)

Köşe demiri (D271052) bir seçenek olarak mevcuttur. Köşe demiri (41), makine testere tezgah kipinde iken şevli kesim için kullanılabilir (şekil Q1).

• Mengene düğmesini (115) gevşetin ve kılavuz çubuğu (116) çevirin (şekil Q2). Sıkıştırma düğmesini sıkıştırın.
• Aynayı tezgahın soluna doğru kaydırın (şekil Q3).
• Kilit düğmesini (117) gevşetin.
• Siper (76) ve levhanın (41) karşısında bir gönye (82) yerleştirin.
• Ayar yapmak için aşağıdaki işlemi uygulayın:
• Somunu (118) birkaç dönüş gevşetin ve levha, gönyeyle ölçüldüğünde bıçağa 90° oluncaya kadar sağ açı ayar engel vidasını (119) içeri veya dışarı doğru çevirin (şekil Q3).
  • Düğmeyi (117) sıkıştırın.
• Göstergenin (120) kadran (121) üzerinde sıfırı gösterip göstermediğini kontrol edin. Gerektiğinde ayarlayın.

Testere tezgah kipinden, gönye testere kipine dönüştürme (şekil A3, E & M1 (20)

• Şayet takılmış ise paralel levhayı (22) veya köşe demirini çıkartın (şekil A3).
• Üst bıçak siperini (21) çıkartın.
• Tezgah altı siperi (63) yerine takın (şekil E).
• İşlemi bölüm "Testere baslığı ve tezgahın çevrilmesi" bölümünde anlatıldığı gibi yürütün.
• Bıçak korumasını (8) tutarken, keski demiri sıkıştırma düğmesini (97) gevşetin ve keski demirini (20) çıkartın (şekil M1).
• Bıçak korumasını alçaltın.
• Keski demirini, tabanın içindeki saklama konumuna yerleştirin.

Kullanım talimatları

• Daima güvenlik talimatlarına ve uygulanan kurallara uyun.
• Kesilecek parçanın, sıkıca tespit edilmiş olmasına dikkat edin.
• Alete hafifçe bastırın ve testere bıçağının üzerine yan basınç binmemesine dikkat edin.
• Aşırı yüklemeden kaçının.

Kullanmadan önce:

• Uygun testere bıçağını takın. Çok aşınmış bıçaklar kullanmayın. Makinenin azami devri, bıçağın azami devrinden fazla olmamalı.
• Çok küçük parçalar kesmeye çalışmayın.
• Bıçağın serbestçe kesmesini sağlayın. Kesimi zorlamayın.
• Kesime başlamadan önce motorun tam hızı ulaşmasını bekleyin.
• Tüm sıkıştırma düğmeleri ve sıkıştırma kollarının kavrar vaziyette olmasına dikkat edin.

Makinenin açılıp-kapatılması (şekil R1 - R3)

Bu makinede iki bağımsız anahtar sistemi bulunmaktadır. Gönye testere kipinde, tetik anahtarı (11) kullanılmaktadır (şekil R1). Testere tezgahında, açma/kapama anahtarı (1) kullanılmaktadır (şekil R2).

Gönye testere kipi (şekil R1)

Aleti kilitlemek için tetik içinde kilit takılabilecek bir delik (122) bulunur.

• Aleti çalıştırmak için tetik anahtara (11) basın.
• Cihazı durdurmak için düğmeyi bırakınız.

Testere tezgahı kipi (şekil R2 & R3)

Açma/kapama anahtarı çoklu avantajlar sunmaktadır:

• no-volt salma fonksiyonu: herhangi bir nedenden dolayı elektrik kesilirse, anahtarın tekrar elle etkinleştirilmesi gerekir.
• motoru aşırı yükten koruyan tertibat: Motorun aşırı yüklenmesi halinde, motorun elektriği kesilir. Bu durumda motoru 2 dakika soğumaya bırakın ve sonra yeşil başlatma düğmesine basın.
• ekstra güvenlik: menteşelenmiş güvenlik ilişik plakası (123), delikler (124 & 125) boyunca bir asma kilit geçirerek kilitlenebilir. Plaka ayrıca, plakanın ön tarafı üzerindeki basınç durdurma düğmesini bastırdığı zaman, bir "kolay yerleştirmeli" acil durdurma düğmesi olarak hizmet verir.
• Makineyi açmak için yeşil start düğmesine basınız (126).
• Makineyi kapatmak için kırmızı stop düğmesine basınız (127).

Anahtarların kilitlenmesi

- Makinenin yetkisiz kişiler tarafından kullanılmasını engellemek için, asma kilit kullanarak her iki anahtarı da kilitleyin.

Temel kesimler

Gönye testere kipinde kesim yapma işlemi

Testereyi siper olmadan çalıştırmak çok tehlikelidir. Siperler kesim sırasında yerli yerinde olmalıdır.

• Tezgah altı korumanın kesim artıklarıyla tıkanmamasına dikkat edin.
• Demirden olmayan metalleri kesmek için iş parçasını daima sıkıştırın.

Genel kullanım

• Gönye testere kipinde testere başlığı otomatik olarak üst "park" konumunda kilitlenmektedir. Koruma salma kolunu sıkıştırma testere başlığının kilidini açacaktır. Testere başlığının aşağıya hareket ettirilmesi hareketli alt korumayı çeker.

• Kesim tamamlandıktan sonra park konumuna gri dönen testere başlığı kesinlikle engellemeyin.

• Kesim dışı malzemenin asgari uzunluğu 10 mm'dir.

• Kısa malzemelerin (bıçağın sağ ve solunda en az 190 mm) kesiminde opsiyonel malzeme mengenesinin kullanılması önerilmektedir.
• UPVC parçaları keserken, doğru yüksekliğe destek sağlayabilmek amacıyla kesilen malzemenin altına tamamlayıcı bir profili olan ahşap bir destek kullanılmalıdır.

Dikey düz çapraz kesim (şekil S1)

• Gönye civatasını (79) gevşetin ve şev mandalına (80) basın.
• Şev mandalını 0° konumuna ayarlayın ve gönye civatasını sıkıştırın.
• Ağacı kesilmek üzere aynaya karşı yerleştirin (7).
• Kumanda kolunu (10) kavrayın ve koruma salma koluna (9) bastırın.
• Motoru çalıştırmak için tetik anahtarına (11) basın.
• Kesim levhasının keresteyi kesmesi ve kesim çentiğine (81) girmesi için başlığı bastırın.
• Kesimi tamamladıktan sonra anahtarı serbest bırakın ve başlığı üst durma konumuna getirmeden önce testere levhasının tamamen durmasını bekleyin.

Dikey gönye çapraz kesim (şekil 0)

• Gönye civatasını (79) gevşetin ve şev mandalına (80) basın. Döner tezgahı istenen açıya sola veya sağa doğru hareket ettirin.
• Şev mandalı otomatik olarak solda ve sağda 15°, 22,5°, 35,3° ve 45°ye solda ve sağda yerleşecektir. Orta açı isterseniz başlığı sıkıca tutun ve gönye civatasını sıkıştırarak kilitleyin.
• Kesime başlamadan önce şev mandalının sıkıca kilitlendiğine daima emin olun.
• İşleme dikey düz çapraz kesimde olduğu gibi devam edin.

Bir ahşap parçasının ucunu küçük bir kesimdışı aralık ile keserken, parçayı, kesimdışı aralığın birçok gövdesinin yanında ve büyük açı ayna tarafından olacak şekilde konumlandırın: sol gönye, kesimdışı aralık sağda sağ gönye, kesimdışı aralık solda.

Yiv çapraz-kesim (şekil S3)

Yiv açıları 48° sol ve 2° derece sağ arasında ayarlanabilir ve sıfır ile sola veya sağa maksimum 45° şev konumunda ayarlı döner tezgah ile kesilebilir.

• Siper sıkıştırma civatasını (89) gevşetin ve yan siperin üst kısmını sonuna kadar sola kaydırın.
• Yiv sıkıştırma kolunu (17) gevşetin ve meyil istendiği gibi ayarlayın.
• Meyil sıkıştırma düğmesini iyice sıkıştırın.
• İşleme dikey düz çapraz kesimde olduğu gibi devam edin.

Bileşik gönye (şekil T1 - T4)

Bileşik gönye, bir gönye açısı (şekil T1) ve bir meyil açısındanın (şekil T2) birlikte kullanıldığı bir kesim türüdür. Bu kesim türü, şekil T3' de gösterilen eğimli kenarları olan çerçeve ve kutuların yapımı için kullanılmaktadır.

Kesim açısı kesimden kesime değişiyorsa, yiv sıkıştırma düğmesinin ve şev kilit düğmesinin iyice sıkıştırılmış olup olmadığını kontrol edin. Bu düğmeler, yiv veya şev değişikliği yapıldıktan sonra sıkıştırılmalıdır.

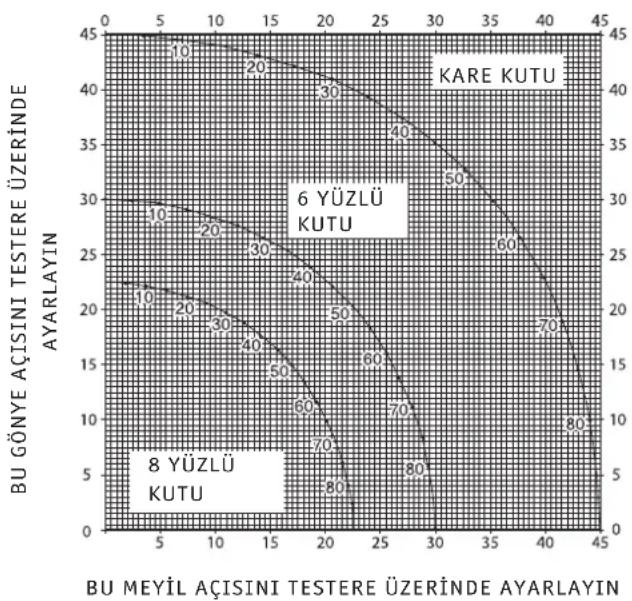

• Aşağıdaki tablo, en çok kullanılan bileşik gönye kesimleri için doğru meyil ve gönye ayarlarını seçmede size yardımcı olacaktır. Tabloyu kullanmak için, projenizin istenen "A" (şekil T4) açısını kullanın ve bu açıyı tablodaki uygun eğri üzerinde bulun. Bu noktadan tabloyu aşağıya doğru takip ederek doğru meyil açısını bulun ve düz çizgiyi takip ederek doğru gönye açısını bulun.
• Testerenizi bu açılara ayarlayın ve birkaç deneme kesimi yapın.
• Kesilen parçaları birleştirmeyi deneyin.
• Örnek: 25° dış açılı (açı "A") (şekil T4) 4 taraflı bir kutu yapabilmek için sağ üst taraftaki eğriyi kullanın. Eğri ölçeği üzerinde 25°yi bulun. Testerenin gönye açısından (23°) bulmak için eğriyi kesen yatay çizgisini her iki yönde takip edin. Aynı şekilde testerenin meyil açısı ayarını (40°) bulmak için eğriyi kesen dikey çizgiyi yukarıya ya da aşağıya doğru takip edin. Testere ayarlarını denemek için birkaç hurda ahşap parçası üzerinde kesim yapın.

Kesme kaidesi kornişleri

Kaide kornişinin kesimi 45°lik bir meyil açısındanla gerçekleştirilmektedir.

• Kesim yapmadan önce testere kapalıyken bir deneme yapın.
• Bütün kesimler testerenin üzerinde düz yatan kornişin arka kısmıyla yapılır.

İç köşe

Sol taraf

• Kornışı, üst tarafı aynaya karşı gelecek şekilde yerleştirin.
• Kesimin sol tarafını koruyun.

- Sağ taraf

• Kornışı, alt tarafı aynaya karşı gelecek şekilde yerleştirin.
• Kesimin sol tarafını koruyun.

Dış köşe

- Sol taraf

• Kornışı, alt tarafı aynaya karşı gelecek şekilde yerleştirin.
• Kesimin sağ tarafını koruyun.

- Sağ taraf

• Kornışı, üst tarafı aynaya karşı gelecek şekilde yerleştirin.
• Kesimin sağ tarafını koruyun.

Taç kornişleri kesme

Taç kornişin kesimi bir bileşik gönye içinde gerçekleştirilir. En üst derecede bir kesinlik elde etmek için, testereniz daha önceden ayarlanmış 35,3°'lık gönye ve 30°'lik meyil açı konumuna sahiptir. Bu ayarlar, üstte 45°'lik ve altta 45°'lik açılara sahip standart taç kornişler içindir.

• Nihai kesimleri yapmadan önce artık malzemelerle kesim denemeleri yapın.
• Bütün kesimler bir sol meyilde ve kaidenin karşısında kornişin arkasıyla yapılmaktadır.

İç köşe

- Sol taraf

• Aynanın karşıındaki kornişin üstü.
• Sağ gönye.
• Kesimin sol tarafını koruyun.

- Sağ taraf

• Aynanın karşıındaki kornişin altı.
• Sol gönye.
• Kesimin sol tarafını koruyun.

Dış köşe

- Sol taraf

• Aynanın karşıındaki kornişin altı.
• Sol gönye.
• Kesimin sağ tarafını koruyun.

- Sağ taraf

• Aynanın karşıındaki kornişin üstü.
• Sağ gönye.
• Kesimin sağ tarafını koruyun.

Tezgah kipinde kesme

• Daima keski demirini kullanın.
- Keski demiri ve bıçak siperinin daima doğru bir şekilde birleştirilmesine dikkat edin.
- Gönye testerenin ayarlandığına ve 0° gönyeye kilitlendiğine daima emin olun.

Metalleri bu kip ile kesmeyin.

Yarma işlemi (şekil U1 & U3)

• Meyil açısını 0° olarak ayarlayın.
• Testere bıçağı yüksekliğini ayarlayın.
• Parmaklığı istenen açıya ayarlayın.
• Çalışma parçasını tezgah üstünde düz olarak ve sipere dayalı tutun. Çalışma parçasını testere bıçağından yaklaşık 25 mm uzakta tutun.
• Ellerinizi, testere bıçağının hareket yönünden uzak tutun.
• Testereyi çalıştırın ve bıçağın tam hıza ulaşmasını bekleyin.
• Kesilecek parçayı, sipere sıkıca bastırarak yavaşça üst biçak siperinin altına doğru itin. Biçak dişlerinin kesmesine zaman tanıyın ve parçayı bıçağın içinden zorla geçirmeyin. Biçak hızı sabit tutulmalıdır.
• Bıçağa yakınken itme çubuğu (23) kullanmayı unutmayın.
• Kesme işlemi tamamlanınca, makineyi kapatın, bıçağın durmasını bekleyin ve çalışma parçasını alın.

Çalışma parçasının serbest veya kesilen kenarından tutmayın veya itmeyin.

Küçük parçaların yırtma işleminde daima bir itme çubuğu kullanın.

Yivli kesimler (şekil U2)

• İstenen yiv açısını ayarlayın.
• Yarma işlemindeki gibi işlemleri yapın.

Çapraz kesim (şekil V1)

• Meyil açısını 0° olarak ayarlayın.
• Testere bıçağı yüksekliğini ayarlayın.
• Köşe demirini 0° olarak ayarlayın.
• İşlemi yırtmada olduğu gibi yürütün, sadece iş parçasını bıçağa doğru itmek için köşe demirini kullanın.

Meyilli çapraz kesim

• İstenen yiv açısını ayarlayın.
• İşlemi, çapraz kesimde olduğu gibi yürütün.

Gönye kesimleri (şekil V2)

• Köşe demirini istenen açıya ayarlayın.
• İşlemi, çapraz kesimde olduğu gibi yürütün.

Seçenekli eklemeler

Herhangi bir eklenti takmadan önce daima makinenin fişini prizden çekin.

Toz çekme takımı (şekil W1 & W2)

Bu makine her kipte kullanım için iki ayrı toz çekme noktasıyla donatılmıştır.

- Ağaç keserken toz emisyonlarıyla ilgili kurallara uygun olarak tasarlanmış bir toz çekme cihaz kullanın.

Bağlantı - gönye testeresi konumu (şekil W1)

• Birinci hortumun bir ucunu toz çekme adaptörüne bağlayın (13).
• Hortumun diğer ucunu manifoldun orta giriş portundan içeriye sokun (128).
• Diğer hortumun bir ucunu tezgah-altı sipere bağlayın (63).
• Hortumun diğer ucunu manifoldun dış giriş portundan içeri yerleştirin.

Bağlantı - gönye testeresi konumu (şekil W2)

- Gönye testeresi konumunda izlediğiniz yöntemi kullanın, sadece hortumu tezgah-altı siperinden testere bıçağı siperine bağlayın (21).

Gönye testere ek destek/uzunluk engeli (şekil A5)

Ek destek ve uzunluk engeli sol ya da sağ tarafa ya da her iki tarafta iki çift olarak monte edilebilmektedir.

• 31 - 39 no.lu parçaları iki kılavuz rayı (32 & 33) üzerine takın.
• 210 mm genişliğindeki (15 mm kalınlığındaki) levhalar eğimli destekleri (34) kullanın.

Makara destek tezgahı (şekil A6)

Makara destek tezgahı (40) uzun iş parçalarını desteklemek için kullanılmaktadır. Gönye testere kipinde, makara destek tezgahı sol veya sağ tarafa ya da iki takım halinde her iki tarafa takılabilmektedir. Testere bıçağı kipinde testere tezgahının ön ya da arka tarafına takılabilmektedir.

Yan genişleme tezgahı (şekil A8)

Yan genişleme tezgahı, makineye takılan çubuğun uzunluğuna ve tezgahın sabitlendiği konuma bağlı olarak biçak ile kesme demiri aralığını 600 mm ya da daha fazla açabilmektedir. Yan genişleme tezgahı, kılavuz raylarıyla (33) (opsiyonel) birlikte kullanılmalıdır. Ayarlanabilir tezgahın ön kenarı boyunca oyulmuş bir ölçek bulunmaktadır.

Ayarlanabilir tezgah, kılavuz çubuklarına takılan sağlam bir tabana yerleştirilmiştir.

- Genişleme tezgahını, her iki tezgah üzerindeki mesafe ölçeğini devam ettirmek için makinenin sağ tarafına takın.

Kayar tezgah (şekil A9)

Bu kayar tezgah (43) ile testerenin solunda 1200 x 900 mm'ye kadar levhalar kesilebilmektedir.

Kılavuz çubukları, makineden hızlı bir şekilde sökülebilen ancak yine her düzeyde ayarlanabilen sağlam bir alaşım başlık üzerine takılmıştır. Ayna, ayarlanabilir bir engelin ve dar parçalar için ayarlanabilir bir desteğin hızlı bir şekilde konumlandırılabilmesi için bir ölçek şeridiyle donatılmıştır.

Testere tezgahı siperi

Suva tipi siper, yasal olarak öngörüldüğü ülkelerde standart takıma dahildir. Diğer ülkelerde ise opsiyonel bir parçadır.

Taşıma (şekil Y)

Makinenizi daima üst bıçak siperi takılı olarak testere tezgahı kipinde taşıyın.

Döner tekerlekler makinenin kolay taşınmasını sağlar.

• Arka bacakları tabanın içine katlayın.
• Ön bacakları tabanın dışında katlayın.
• Makineyi bacaklardan kaldırın.

Makineyi taşırken daima yardım alınız. Makine bir kişini taşıması için çok ağırdır.

Bakım

DEWALT elektrikli aletiniz, minimum bakımla uzun süre çalışacak şekilde imal edilmiştir. Her zaman sorunsuz çalışması, alete gerekli bakımın yapılmasına ve düzenli temizliğe bağlıdır.

Yağlama

Motorun rulmanları fabrikada yağlanmıştır ve su geçirmez.

• Döner tezgah rulman yüzeyinin sabit tezgahın kenarından kayan yerini düzenli olarak hafifçe yağlayın.
• Periyodik olarak kesim vidabaşlığı derinliğini yağlayın.
• Talaş ve kırıntı birikimi meydana gelen parçaları periyodik olarak kuru bir fırça ile temizleyiniz.

Mil ayarı (şekil Z1 - Z3)

İki tezgah arasında açıklık yaratmak için, aşağıdaki işlemleri uygulayın:

• Makineyi testere tezgahı kipine döndürün.
• Vidalari (138) ve tespit plakasını (139) sökün.
• Ayar milinin (141) vidasını (140) gevşetin.
• Bir çift iğne burunlu kerpeten kullanarak ayar milini döndürün.
• Ayar milini kerpeten ile tutun ve vidayı sıkın.
• Tespit plakasını yerine takın ve vidayı sıkın.

- Makineyi gönye testere kipine döndürün. Testereyi gönyeli bitiştirmek için gerekli olan gücü kontrol edin. Gerekli olan güç çok yüksek ise yukarıdaki aşamaları tekrar edin.

İstenmeyen aletler ve çevre

Atacağınız eski aletinizi, çevreyi etkilemeyecek biçimde ortadan kaldıran DEWALT onarım merkezlerine götürün.

GARANTI

- 30 GÜNLÜK RİSKSİZ MÜŞTERİ MEMNUNİYETİ GARANTİSİ

DEWALT ağır hizmet tipi endüstriyel aletinizin performansı sizi tam olarak tatmin etmiyorsa, 30 gün içinde takas için yetkili bayinize geri götürebilirsiniz. Satın alma belgesinin ibrazı şarttır.

- ÜCRETSİZ BİR YILLIK SERVİS KONTRATİ •

Bir yıllık tam garantiye ek olarak, tüm DeWALT aletleri bir yıl süreyle ücretsiz servis desteğine de sahiptir. Satın alma tarihinden itibaren bir yıl içinde yapılan hiçbir onarım ve koruyucu bakım işleminden işçilik ücreti almamaktayız. Satın alma tarihinin belgelenmesi şarttır.

• BİR YILLIK TAM GARANTI •

DEWALT ağır hizmet tipi endüstriyel aletleri, satış tarihinden itibaren bir yıl süreyle garantilidir. Hatalı malzemeden veya işçilikten kaynaklanan tüm arızalar ücretsiz onarılır. Lütfen aleti herhangi bir yetkili DEWALT veya Black & Decker servis merkezine gönderin, ya da bizzat başvurun.

Bu garanti aşağıdakileri kapsamaz:

- Aksesuarlar

• Başkaları tarafından yapılan veya girişimde bulunulan onarımlardan kaynaklanan hasar
• Yanlış kullanım, ihmal, eskime ve aşınmadan, alet üzerinde değişiklik ve amaç dışı kullanımdan kaynaklanan hasar.

Size en yakın yetkili DEWALT tamir acentesi için lütfen bu kılavuzun arkasında bulunan uygun telefon numarasını kullanın. Buna ek olarak, DEWALT yetkili tamir servislerinin bir listesini ve satis-sonrasi servisimiz ile ilgili tüm detayli bilgileri Internet'de www.2helpU.com adresinden edinebilirsiniz.

ΔΙΣΚΟΠΡΙΟΝΟ D27105

Θερμά συγχαρητήρια!
