BRUGSANVISNING D27105 DEWALT
Du har valgt et DeWALT værktoj. Mange års erfaring, ihærdig produktudvikling og innovation gør DeWALT til en af de mest pålidelige partnere for professionelle brugere.
Tekniske data
| D27105 | |
| Spænding V 230 | |
| Motoreffekt W 2.000 | |
| Afgiven effekt W 1.700 | |
| Maks. klingehastighed omdr./min 4.100 | |
| Klingediameter mm 300 - 305 | |
| Huldiameter mm 305 | |
| Klingens tykkelse mm 2,1 - 2,2 | |
| Spalteklingens tykkelse mm 2,5 | |
| Automatisk klingebremsetid s < 10 | |
| Vægt kg 42 | |
Skæreegenskaber
| Geringssavsmode | |
| Gering (maks.-positioner) venstre 48° | højre 48° |
| Smig (maks.-positioner) venstre 48° | højre 2° |
| Maks. tværsnitskapacitet ved 90° mm 205 | |
| Maks. geringskapacitet ved 45° mm 160 | |
| Maks. savedybde 90° | mm 155 |
| Maks. dybde af smigsnit 45° mm 110 | |
| Maks. savedybde ved 45° smigsnit, 45° geringssnit | mm 100 |
Bænksavsmode
| Maks. klovekapacitet venstre/hojre | mm 150/320 |
| Savedybde ved 90° | mm 81 |
| Savedybde ved 45° | mm 56 |
Sikringer:
| 230 V maskiner | 10 A |
Følgende piktogrammer anvendes i denne håndbog:

Angiver risiko for personskade, livsfare eller ødelæggelse af værktojet, hvis brugervejledningens instruktioner ikke følges.

Angiver risiko for elektrisk stød.

Skarpe kanter.
DEWALT erklærer, at disse værktojer er konstrueret i henhold til EU-direktiverne: 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 61029-1, EN 61029-2-11, EN 55014, EN 55014-2, EN 61000-3-2 & EN 61000-3-3.
For yderligere information kontakt venligst DEWALT på nedenstående adresse, eller se bagsiden af brugervejledningen.
Lydtrykniveauet er i overensstemmelse med EU-direktiverne 86/188/E∅F & 98/37/E∅F, målt i henhold til EN 61029-2-11:
| D27105 | |||
| L_pA | (ydtryk) | dB(A)* | 89,6 |
| L_wA | (akustisk styrke) | dB(A) | 100,6 |
Træf passende forholdsregler for at beskytte hørelsen.
Den vægtede geometriske middelværdi af accelerationsfrekvensen i henhold til EN 61029-2-11:
| D27105 |
| < 2,5 m/s2 |
Produktudviklingsdirektor
Horst Großmann
Sikkerhedsanvisninger
Når man anvender faststående elværktøj skal de lokale sikkerhedsbestemmelser altid overholdes for at nedsætte riskoen for brand, elektrisk stød og personskader.
Læs hele denne brugsanvisning omhyggeligt igennem, inden værktøjet tages i brug.
Gem denne manual til fremtidige opslag.
Generelt
1 Hold arbejdsområdet rent.
Rodede områder og bænke kan forvolde ulykker.
2 Tænk på arbejdsmiljøets indflydelse
Udsæt ikke værktøjet for regn. Anvend ikke værktøjet på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet (250 – 300 Lux). Anvend ikke værktøjet, hvor der er risiko for, at der kan opstå brand eller forekomme eksplosioner. F. eks. aldrig i nærheden af let antændelige væsker eller gasser.
3 Hold børn borte
Børn, besogende eller dyr må ikke komme i nærheden af arbejdsområdet eller røre ved værktøjet eller netkablet.
4 Klæd dig rigtigt på
Bær ikke løsthængende toj eller smykker. De kan sidde fast i bevægelige dele. Brug hårnet, hvis du har langt hår. Brug passende handsker og skridsikkert fodtoj, når du arbejder udendørs.
Brug altid beskyttelsesbriller. Brug ansigts- eller støvmaske, når brug af værktojet kan danne stov eller flyvende partikler. Bær også et varmebestandigt forklæde, hvis disse partikler er meget varme. Brug altid høreværn. Bær altid en beskyttelseshjelm.
6 Beskyttelse mod elektrisk stød
Undgå kropskontakt med jordede emner (f.eks. rør, radiatorer, komfurer og køleskabe). Når man bruger værktøjet under ekstreme forhold (f. eks. høj fugtighed, når der dannes metalspåner osv.) kan den elektriske sikkerhed forbedres ved at indsætte en isolerende transformer eller en (FI) fejlstromsafbryder.
7 Stræk dig ikke for meget
Sørg for, at du altid har sikkert fodfæste og balance.
8 Vær opmærksom
Se på det du gør. Brug din sunde fornuft. Brug ikke værktøjet, når du er træt.
9 Sæt arbejdsemnet fast
Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet.
Hvis der findes enheder til at tilslutte stovudsugnings- og stovopsamlingsudstyret, skal man sørge for, at disse er tilsluttet og bruges korrekt.
11 Fjern justernøgler og skruenøgler
Kontroller altid at nøgler og justerværktøj er fjernet fra værktøjet, inden det startes.
12 Forlængerkabler
Før brugen skal forlængerkablet efterses og udskiftes, hvis det er skadet. Når man bruger værktøjet udendørs, må man kun benytte forlængerkabler, der er beregnet til udendørs brug og mærkede til dette.
13 Brug egnet værktøj
Denne instruktionsbog rummer en beskrivelse af de formål, som dette værktøj er beregnet til. Tving ikke små maskiner eller tilbehør til at udføre et arbejde, som kræver en kraftig maskine. Maskinen gør arbejdet bedre og mere sikkert ved den hastighed, som den er beregnet til. Værktøjet må ikke forceres.
Advarse! Anvendelse af alt andet tilbehør eller udstyr eller udførelse af andre opgaver med dette værktøj end de, der anbefales i dette manual, kan medføre risiko for personskader.
14 Kontrollér værktøjet for beskadigede dele
Kontrollér omhyggeligt værktøjet og netkablet for beskadigelser, før det tages i brug. Check de bevægelige dele for skæv indstilling og sammenbrændinger, brud på dele, skader på skærme og kontakter samt alt andet, der kan påvirke værktøjets funktion. Kontrollér, at værktøjet fungerer rigtigt og kan udføre det arbejde, det er beregnet til. Værktøjet må ikke benyttes, hvis én af delene er beskadiget eller defekt. Brug ikke værktøjet, hvis det ikke kan tændes og slukkes ved afbryderen. Alle skadede eller defekte dele skal repareres eller udskiftes på et autoriseret DÆWALT-værksted. Forsog aldrig selv at reparere værktøjet.
15 Afbryde værktøjet
Sluk og vent til værktojet er standset helt, før du forlader det. Afbryd altid værktojet, når det ikke er i brug, og før du udskifter nogen som helst værktojsdel, noget som helst tilbehør eller udstyr, og før der foretages service.
16 Undgå utilsigtet start af værktøjet
Sørg for, at værktøjet er slukket, när ledningen tilsluttes strømmen.
17 Ledningen må ikke misbruges
Træk aldrig i ledningen for at tage stikket ud af kontakten. Ledningen skal holdes på afstand af varme, olie og skarpe kanter.
18 Opbevar værktøjet sikkert, når det ikke bruges
Når værktøjet ikke er i brug, skal det opbevares på et tørt, sikkert aflåst sted eller uden for børns rækkevidde.
19 Vedligehold værktøjet omhyggeligt
Værktøjet skal holdes rent og i god stand, for at det kan fungere bedst og sikrest. Følg vejledningerne for vedligeholdelse og udskiftning af tilbehør. Hold alle håndtag og kontakter tørre, rene og fri for olie og fedt.
20 Reparationer
Dette værktøj opfylder de relevante sikkerhedsbestemmelser. Få dit værktøj repareret på et autoriseret DEWALT-værksted. Reparationer må kun foretages af dertil kvalificerede personer, som bruger originale reservedele. I modsat fald kan der opstå betydelig fare for brugeren.
Ekstra sikkerhedsregler for geringssave
- Sørg altid for, at alle låseknapper og klemmehåndtag er spændt, før du begynder at bruge værktojet.
- Brug ikke maskinen, hvis ikke skærmen er anbragt, eller hvis skærmen ikke fungerer eller ikke er rigtigt vedligeholdt.
- Stik aldrig en hånd ind i området omkring klingen, när saven er tilsluttet til den elektriske strøm.
- Prov aldrig at standse en kørende maskine hurtigt ved at lade et redskab eller lignende blokere imod klingen; på den måde kan man komme til at forvolde alvorlige ulykker.
- Se altid i brugsanvisningen, før et stykke tilbehør tages i anvendelse. Forkert brug af tilbehør kan medføre skader.
- Vælg den korrekte klinge til det materiale, der skal saves.
• Overhold maksimumhastigheden (markeret på savklingen).
- Brug en holder eller bær handsker, när du håndterer en savklinge.
- Kontrollér, at klingen roterer den rigtige vej. Kontrollér, at klingen er skarp.
- Savklingens højeste tilladte hastighed skal altid svare til eller være større end den ubelastede hastighed for værktojet, der er angivet på navnepladen.
- Brug ikke savklinger, der ikke har de mål, der er opgivet i de tekniske data. Brug ikke mellemstykker for at få en klinge til at passe på spindelen. Brug kun de klinger, der er angivet i denne håndbog, og som er i overensstemmelse med EN 847-1.
- Overvej at bruge specielt designede, støjreducerende klinger.
- Brug ikke HSS-klinger.
- Brug ikke knækkede eller beskadigede savklinger.
- Brug ikke nogen form for slibende skiver.
- Slip afbryderen, när savningen er gennemført, og vent til savklingen står helt stille, för du drejer hovedet tilbage til dets øverste hvileposition.
- Kontroller at armen er sikkert fastspændt, før du udfører smigsnit.
- Kil ikke noget fast mod ventilatoren for at blokere motorakslen.
- Klingeafskærmningen på saven går automatisk op, när armen föres ned; den går ned over klingen, när armen løftes.
Afskærmningen kan loftes med hånden, när savklingen skal monteres eller fjernes, eller när man vil inspicere saven. Loft aldrig klingeskærmen med hånden, uden at ledningen er taget ud at stikket. - Hold området omkring maskinen godt vedligeholdt og frit for løse materialer, f.eks. spåner og afskårne stykker.
- Check med mellemrum, at luftsprækkerne i motoren er rene og fri for spåner.
- Tag stikket ud af stikkontakten, før du udfører vedligeholdelse, eller før du skifter klinge.
- Foretag aldrig nogen som helst rengøring eller vedligeholdelse, mens maskinen stadig kører, og hovedet ikke er i hvilepositionen.
- Skærmens forsektion har lameller for at sikre udsynet under savningen. Selv om lamellerne i høj grad mindsker mængden af flyvende genstande, er der åbninger i skærmen, og man bør altid bruge øjenværn, når man kigger gennem lamellerne.
Ekstra sikkerhedsregler for savbænker
- Brug ikke savklinger med en tykkelse, der er større end spalteklingens eller med en tandbredde, der er mindre end spalteklingens tykkelse.
- Forsikker dig om at klingen drejer den rette vej og at tænderne peger mod savbænkens forside.
- Forsikker dig om at alle låsehåndtag er strammede før du begynder at bruge saven.
- Forsikker dig om at klingerne og flangerne er rene og recessiderne på kraven vender mod klingen. Stram dornmøtrikken forsvarligt.
- Sørg for at savklingen altid er skarp og befinder sig i den korrekte position.
- Forsikker dig om at spaltekniven er justeret så den befinder sig på rette afstand fra klingen - maksimalt 5 mm.
- Brug aldrig saven hvis ikke de øverste og underste klingebeskyttere er på plads.
- Sørg for at holde hænderne væk fra savklingen.
- Kobl saven fra elektricitetsforsyningen før savklinger udskiftes eller der udføres vedligeholdelsesarbejde.
- Brug altid en skubbestang og sorg for ikke at holde hændeme for tæt på savklingen under arbejdet, afstanden bør være mindst 150 mm.
- Brug udelukkende den anbefalede strømenergi.
- Kom ikke smørelse på klingen når denne drejer rundt.
- Lad være med at række om bag savklingen.
- Hold altid skubbepinden på plads, när den ikke er i brug.
- Stå ikke oven på maskinen.
- Sorg under transport for, at den øverste del af savklingen er dækket, f.eks. af beskyttelsesskærmen.
- Brug ikke beskyttelsesskærmen til at bære eller transportere maskinen i.
Ekstra sikkerhedsregler for flip-over-save
- Kontrollér, at armen er sikkert fastgjort i arbejdsstillingen i bænksavsmode.
- Sørg for, at armen sidder godt fast, når du smigsaver i bænksavsmode.
- Sørg for, at bordet er korrekt låst, när du skifter savningsmode.
- Vær under bænksavningen forsigtig ved savning af riller, og anvend et passende beskyttelsessystem. Notning er ikke tilladt.
Anden fare
- skader, der forårsages ved berøring af de bevægende dele
Selvom man følger alle relevante sikkerhedsinstruktioner og anvender sikkerhedsanordninger, kan der stadig være visse farer. Disse farer er: - Høreskader.
- Risiko for uheld med de roterende savklingers uafdækkede dele.
- Risiko for skade under udskiftning af klinger.
- Risiko for at få fingrene i klemme under åbning af afskærmningen.
- Helbredsrisiko ved indånding af træstov, der udvikles under savning, især fra eg, bog og MDF.
Etiketter på værktøjet
Følgende piktogrammer ses på værktojet:

Når du bruger maskinen i geringssavsmode, skal du tænde og slukke den med udløserkontakten. Brug ikke kontaktboksen i denne mode.

Når maskinen bruges som bænksav, skal det sikres, at spalteklingen er påmonteret. Brug ikke maskinen, hvis ikke spalteklingen er på plads.
Kontroller emballagens indhold
Emballagen indeholder:
1 Delvis samlet maskine
1 Kasse med:
1 Klingebeskytter til bænksavsposition
1 Underbordets skærm til geringssavsposition
4 Ben
2 Hjul
4 Sokler
1 Parallelanslag
1 Brugervejledning
1 Tegning
- Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadigel under transporten.
- Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktojet i brug.
Beskrivelse (fig. A1 - A10)
Din D27105 flip-over savmaskine er konstrueret til at blive brugt som geringssav eller bænksav, der kan udføre fire hovedsavfunktioner, nemlig klovning, tværsavning, smigsavning og geringssavning på en let, nøjagtig og sikker måde.
Geringssavsmode
Ved geringssavning bruges savmaskinen i vertikal, gering eller smigposition.
Bænksavsmode
Når savmaskinen drejes omkring sin centrale akse, kan den bruges til at udføre standardkløvning og savning af brede stykker, idet arbejdsemnet fores manuelt hen mod klingen.
Egenskaber
A1
1 Afbryder (bænksavsmode)
2 Udløserarm til bordet
3 Drejebordslås
4 Geringssavbord
5 Drejebord
6 Anslag i højre side
7 Anslag i venstre side
8 Flytbar nedre klingeafskærmning
9 Beskyttelsesskærm til udløserarm
10 Aktiveringshåndtag
A2
10 Aktiveringshändtag
11 Udløserkontakt (geringssavsmode)
12 Permanent øverste klingebeskytter
13 Støvudsugningsadapter
14 Hjul
17 Smiglåsehåndtag
18 Højdejustering
19 Bænksavsbord
20 Spaltekniv
21 ∅vre klingeafskærmning
22 Parallelanslag
23 Skubbestok
Ekstraudstyr
Bruges i geringssavsmode:
31 Justerbart stativ 760 mm (maks. højde) (DE3474)
32 Støtteledeskinner 1.000 mm (DE3494)
33 Støtteledeskinner 500 mm (DE3491)
34 Støtte der kan skråtstilles (DE3495)
35 Drejningsstop (DE3462)
36 Længdestop til korte arbejdsemner (skal bruges med ledeskinner [33]) (DE3460))
37 Støtte med stop der kan fjernes (DE3495)
38 Støtte med fjernet stop (DE3495)
39 Materialeklemme (D271051)
A6
40 Rulle-støttebord (DE3497)
Bruges i bænksavsmode:
A7
41 Geringsanslag (D271052)
A8
42 Forlængelsesbord (D271058)
A9
43 Udtræksbord (D271055)
Skubbepinde (DE3454) (ikke vist)
Kan bruges til alle modes:
A10
Elmotoren er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet.
Anvendelse af forlængerkabel
Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til maskinens strømforbrug. (Se de tekniske specifikationer.) Den mindste lederstørrelse er 1,5 mm ^2 .
Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud.
Udpakning af maskinen og dens dele

Når maskinen flyttes, skal der altid være flere om det. Maskinen er for tung at håndtere for én person.
- Fjern alt löst indpakningsmateriale fra kassen.
- Løft maskinen ud af kassen
- Tag tilbehørskassen ud af maskinen.
- Fjern eventuelt resterende indpakningsmateriale fra maskinen.
Montering af soklerne (fig. B)
Med soklerne monteret er maskinen velegnet til at blive placeret på en høvlebænk. For at opnå sikker drift af maskinen skal den fastgøres til høvlebænken.
• Vend maskinen med bunden i vejret.
- Sæt en sokkel (16) på hvert monteringssted (51) på basis.
- Skub en motrik (52) ind i rillerne (53) over monteringsstederne.
- Indsæt en bolt (54) monteret med en spændeskive (55) i soklerne.
- Stram boltene.
- Montér hjulene som beskrevet nedenfor.
- Fold benene som beskrevet nedenfor.
• Vend maskinen rigtigt igen.
- Montér maskinen på høvlebænken.
Montering af benene (fig. C1 & C2)
Med benene monteret er maskinen velegnet til at blive anbragt frit stående.
• Vend maskinen med bunden i vejret.
- Montér benene som beskrevet nedenfor. Vær opmærksom på, at de forreste og de bageste ben er af forskellig længde. De bageste ben er lidt længere end de forreste. Sørg for at montere benene de rigtige steder.
- Vend maskinen rigtigt igen. Sørg for, at maskinen står lige. Om nødvendigt justeres benenes højde.
Bageste ben
- Præsentér et ben (15) for hvert monteringspunkt (56) nederst på basisindersiden (fig. C1).
- Stik en karosseribolt (57) gennem hullerne fra ydersiden og ind i rammen og benene.
- Anbring et beslag (58) og låseknappen (59) på hver bolt.
- Stram låseknapperne.
Forreste ben
- Præsenter et ben (15) for hvert monteringspunkt (56) øverst på basisindersiden (fig. C2).
• Anbring et beslag (58) over benene. - Stik en karosseribolt (57) gennem hullerne fra indersiden og ind i beslagene, benene og rammen.
- Anbring en låseknap (59) på boltene.
- Stram låseknapperne.
Foldning af benene (fig. C3)
Benene kan foldes ind i basis for at gøre maskinen velegnet til at bruge på en høvlebænk.
• Vend maskinen med bunden i vejret.
- Løsn låseknappen (59) på det første ben (15).
- Fold benet ind.
- Stram låseknappen.
• Gør det samme med de andre ben.
• Vend maskinen rigtigt igen.
Montering af hjulene (fig. D)
- Anbring et hjul (14) på akslerne (60) på hver side af maskinen.
- Anbring en flad spændeskive (61) og en motrik (62) på den gevindskårne ende af akslen.
- Spænd motrikkerne med den medfølgende skruenøgle.
Montering af underbordets skærm (fig. E)
Underbordets beskyttelsesskærm (63) monteres på oversiden af bænksavsbordet.
- Placer de to befæstelseselementer på venstre side af beskyttelsesskærmen i spalterne (64) til venstre for klingens savspor (65). Drej plastskruerne mod uret.
- Anbring beskyttelsesskærmen fladt på bordet, og tryk befæstelseselementet ind i spalten (66) til højre for klingens savspor. Drej plastskruen mod uret.
- Fjern beskyttelsesskærmen ved at dreje skruerne med uret og tage den af.
Drejning af savhovedet og bordet (fig. F1 - F4)
- Hold igen på savbordet (19) med den ene hånd, og skub bordets udløserarm (2) til højre (fig. F1).
- Skub forenden af bordet nedad (fig. F2), og sving det helt omkring, til motorenheden er øverst, og pladen (67) griber ind i bordets låseanordning (68) (fig. F3).
- Skub udloserarmen (69) bagud, mens du holder hovedet nede, indtil den fjederbelastede lejeenhed (70) kan løftes ud af sin placering (fig. F4).
• Bøj lejeenheden op. - Medens hovedet holdes godt fast, lader man trykket fra fjederen skubbe hovedet op til dets hvileposition.
Montering af savklingen (fig. G1 - G4)

Tænderne på en ny klinge er meget skarpe og kan være farlige.

Når savklingerne skal udskiftes, skal maskinen altid være i geringssavsmode. Klingens diameter må være højst 305 mm og mindst 300 mm.
- Tryk på hovedlåsens udloserarm (9) for at løsne den nedre beskyttelsesskærm (8), og løft derefter denne så meget som muligt (fig. G1).
- Losn skruen (71) på skæmbeslaget (72) så meget, at dette kan løftes og give adgang til klingens låseskrue (73) (fig. G2).
- Med den nedre skærm holdt oppe af skærmbeslagets skrue (71) trykkes på spindellåseknappen (74) (fig. G1) med den ene hånd. Tag derefter den vedlagte savklingenøgle i den anden hånd for at løsne den venstre gevindskårne klingeskru (73) ved at dreje denne med uret (fig. G3).

Spindellåsen anvendes ved at trykke knappen ind som vist og dreje spindelen med hånden, til man mærker at låsen aktiveres. Fortsæt med at holde låseknappen inde for at forhindre at spindelen drejer.
- Fjem klingens låseskrue (73) og den udvendige akselkrave (75) (fig. G4).
- Monter savklingen (76) på skulderen (77) på den indvendige akselkrave (78). Sørg for, at tænderne på klingens underside peger mod savens bagende (væk fra brugeren).
- Sæt den udvendige akselkrave på plads igen.
- Spænd klingens låseskrue (73) ved at dreje den mod uret, mens du holder spindellåsen aktiveret med den anden hånd.
- Før skæmbeslaget (72) ned, så det skærmer klingens låseskrue (73) helt (fig. G2).
- Spænd skruen (71) på skæmbeslaget.

Tryk aldrig spindellåsetappen ind, mens klingen roterer.

Sørg for at holde skæmbeslaget nede, og spænd skruerne på skæmbeslaget godt til, når klingen er monteret.
Justeringer i geringssavsmode
Din geringssav er grundigt justeret på fabrikken. Hvis det er nødvendigt at justere den på grund af ændringer under transport eller håndtering eller af anden årsag, skal nedenstående anvisninger følges. Når justeringerne er udført en gang, skulle det ikke være nødvendigt at justere dem igen.
Kontrol og justering af klingen i forhold til anlægget (fig. H1 - H3)
- Losn geringsknappen (79), og tryk geringslåsen (80) ned for at udløse drejebordet (50) (fig. H1).
- Sving drejebordet, til låsen lokaliserer det på geringspositionen 0°. Stram ikke knappen.
- Træk hovedet nedad, indtil klingen netop går ind i savsporet (81).
- Sæt en vinkel (82) mod anslagets venstre side (7) og mod klingen (76) (fig. H2).

Rør ikke ved klingens tænders spidser med vinklen.
- Indstil på følgende måde:
- Løsn skruerne (83) (fig. H3), og flyt skalaen/drejebordet mod venstre eller højre, indtil klingen står i en vinkel på 90° mod anslaget, målt ved vinklen (fig. H2).
- Spænd skruerne (83) igen (fig. H3). Aflæsningen af geringsviseren har ingen betydning på nuværende tidspunkt.
Justering af geringsindikatoren (fig. H1 & H4)
- Løsn geringsknappen (79), og tryk geringslåsen (80) ned for at udløse drejebordet (50) (fig. H1).
- Lad geringslåsen 'snappe' på plads, mens geringsknappen er los, idet du drejer geringsarmen forbi nulpunktet..
- Hold øje med viseren (84) og geringsskalaen (85) (fig. H4). Hvis viseren ikke viser præcis 0, losnes skruen (86), viseren flyttes hen på 0°, og skruen spændes.
Kontrol og justering af klingen i forhold til bordet (fig. 11 - 13)
- Løsn smiglåseknappen (17) (fig. 11).
- Tryk savhovedet til højre for at sikre, at det er fuldstændigt lodret, og fastspænd smiglåsehändtaget.
- Træk hovedet nedad, indtil klingen netop går ind i savsporet (81).
- Sæt en vinkel (82) på bordet og op mod klingen (76) (fig. 12).

Rør ikke ved klingens tænders spidser med vinklen.
- Indstil på følgende måde:
- Løsn smiglåseknappen (17) (fig. I1), og drej stopskruen for justering af lodret position (87) ind eller ud (fig. I3), indtil klingen står 90° i forhold til bordet, målt med vinklen (fig. I2).
- Hvis smigviseren (88) ikke viser 0 på smigskalaen (89), løsnes den skrue (90), der holder viseren, og viseren flyttes så meget, som det er nødvendigt (fig. 13).
Justering af anslaget (fig. J)
Den overste venstre del af anslaget kan justeres til venstre for at skabe spillerum og give saven en smigvinkel på 48° til venstre. Justering af anslaget (7):
- Løsn anslagets låseknap (91), og skub den øverste del af sideanslaget til venstre.
- Foretag en provekørsel med saven frakoblet (OFF) og kontroller spillerummet. Juster anlægget så det sidder så tæt på klingen som formålstjenligt for at give maksimal støtte for arbejdsemnet uden at indvirke på armens op- og nedbevægelser.
- Stram knappen sikkert.

Styresporet (92) kan blive tilstoppet af savsmuld. Brug en pind eller lavtryksluft til at rense styresporet med.
Kontrol og justering af smigvinkel (fig. I1, J & K)
- Løsn anslagets låseknap (91), og skub den øverste del af sideanslaget så langt mod venstre som muligt (fig. J).
- Losn smiglåseknappen (17) (fig. 11), og flyt savarmen til venstre med det mellemliggende smigstop (93) drejet til side, indtil vinkelpositionsstoppet (94) hviler mod smigpositionsjusteringsstoppet (95) (fig. K). Dette er 45° smigpositionen.
- Indstil på følgende måde:
- Drej skruen (95) til smigpositionsjusteringsstoppet ind eller ud efter behov, indtil viseren (88) angiver 45° med vinkelpositionsstoppet hvilende mod smigpositionsjusteringsstoppet.
Kontrol og justering af den mellemliggende smigvinkel (fig. 11, J & L)
Den mellemliggende smigvinkel er på forhånd indstillet til 30°, hvorved det er muligt hurtigt at indstille til savning af en topliste.
- Losn anslagets låseknap (91), og skub den øverste del af sideanslaget så langt mod venstre som muligt (fig. J).
- Løsn smiglåseknappen (17) (fig. I1), og flyt savamen til venstre med det mellemliggende smigstop (93) drejet til side, indtil vinkelpositionsstoppet (96) hviler mod det mellemliggende smigpositionsstop (93) (fig. L). Dette er 30° smigpositionen.
- Indstil på følgende måde:
- Drej stopskruen (96) til justering af smigpositionen ind eller ud efter behov, indtil viseren (88) viser 30° med smigpositionsjusteringsstoppet hvilende på det mellemliggende smigpositionsstop.
Samling til bænksavsmode
Skift fra geringssav til bænksavsmode (fig. A1, M1 - M5)
- Sæt klingen i 0° gennemskæringsposition med drejebordets klemme (3) fastgjort (fig. A1).
- Losn spalteknivens låseknap (97) netop så meget, at spaltekniven kan gå ind i monteringsspalten (fig. M1).
- Tag spaltekniven (20) ud af opbevaringsstedet inden i basis.
- Tryk på beskyttelsesskærmens udløserarm (9) for at løsne klingens beskyttelsesskærm (8), og løft derefter denne så meget som muligt (fig. A1).
- Skub spalteknivbeslaget (98) ind i monteringsspalten (99) (fig. M1). Spænd låseknappen.
- Skub armen (100), så den øverste fjederbelastede del af anslaget (7) hviler mod drejebordet (fig. M2).
- Træk savhovedet ned.
- Skub udløserarmen (69) bagud (fig. M3).
- Skub lejeenheden (70) ned, til rillerne (101) går i indhak (102) (fig. M3).

Savklingen må ikke gå imod den nedre klingebeskyttelsesskærm.
- Træk bordets udløserarm (2) mod højre, løft forenden af bordet (4) (fig. M4), og vip det 180° tilbage, til pladen på bordlåseanordningen (68) automatisk tager fat i bordets låseenhed, så det kan låses fast i bænksavsmode (fig. M5).
• Fjern underbordets beskyttelsesskærm.
Justering af spaltekniven (fig. N1 & N2)

Når der skal foretages justeringer af spaltekniven (20), er det bedst at dreje enheden i geringssavsmode (fig. N2). Fortsæt som beskrevet i afsnittet "Skift fra geringssav til bænksavsmode".
Den rigtige stilling er opnået, når spalteknivens top er hojst 2 mm under klingens højeste tand, og kroppens radius er maks. 3-8 mm fra savtændernes spidser (fig. N1).
Montering af den øverste klingebeskyttelsesskærm (fig. O)
∅verste klingeskærm (21) er beregnet til hurtig og let montering på spaltekniven (20), när maskinen först er sat op til bænksavsmode.
• Løsn vingemøtrikken (105).
- Idet beskyttelsesskæmen holdes lodret, justeres spalten bag på skærmen med spaltekniven.
- Sænk skærmen hen over spaltekniven (20), idet du sorger for, at boltskaftet går ind i åbningen.
- Drej beskyttelsesskærmen til vandret position, hvorved den låses fast til spaltekniven med placeringsskruen (106).
- Stram vingemøtrikken.

Brug aldrig saven som bænksav, uden at den øverste beskyttelsesskærm er fæstnet korrekt.
Montering og justering af parallelanslaget (fig. P1 - P5)
Parallelanslaget (22) kan monteres på begge sider af klingen.
- Skub beslaget (107) på plads fra venstre eller højre (fig. P1). Klempladen kommer på plads bag forenden af bordet.
- Skub anslaget op mod klingen.
- Skub armen (108) ned for at fastgøre anslaget.
- Kontrollér, at anslaget er parallelt med klingen.
- Indstil på følgende måde:
- Løsn låseknapperne (109), og skub anslaget bagud for at få adgang til justeringsboltene (110) øverst på anslaget (fig. P2).
- Med nøglen løsnes de justeringsbolte, der fastholder anslagsbeslaget på anslagsstotten.
- Indstil anslaget således, at det er parallelt med klingen ved at kontrollere afstanden mellem klingen og anslaget på klingens for- og bagside.
- Når indstillingen er fuldfort, fastspændes justeringsboltene igen, og det kontrolleres igen, at anslaget er parallelt med klingen.
- Kontrollér, at viseren (111) på skalaen viser 0 (fig. P3). Hvis viseren ikke viser præcis 0, løsnes skruen (112), og viseren flyttes hen på 0°, hvorefter skruen spændes.
Standardopsætningen af anslaget er i højre side af klingen.
Klargør anslaget i venstre side af klingen på følgende måde (fig. P4):
• Fjern låseknapperne (109).
- Skub anslagsprofilen (113) ud af klemmestøtten.
- Drej klemmestøtten (114) rundt, og montér låseknapperne igen.
- Skub anslaget på klemmestøtten.
- Spænd knapperne.
Anslaget er vendbart: Arbejdsemnet kan føres langs 75 mm-fladen eller 11 mm-fladen så man kan benytte en skubbepind, när man skal kløve tynde arbejdsemner.
- For at indstille til 11 mm løsnes anslagets klemmeknapper (109), og anslaget (113) skubbes ud af klemmestøtten (114).
- Vend anslaget, og genmontér klemmestøtten i spalten som vist (fig. P5).
- For anvendelse med den fulde højde på 75 mm skubbes anslaget ind i klemmestøtten med den brede flade i lodret position (fig. P4).

Brug 11 mm profilen til kløvning af små arbejdsemner for at give plads til skubbepinden mellem klingen og anslaget. Bagenden af anslaget skal være i smig med forenden af spaltekniven.
Montering og indstilling af geringsanslaget (fig. Q1 - Q4)
Geringsanslaget (D271052) kan leveres som tilbehør. Geringsanslaget (41) kan bruges til geringssavning, når saven er i bænksavsmode (fig. Q1).
- Løsn klemmeknappen (115), og sving førebjælken (116) ud (fig. Q2). Spænd låseknappen.
- Skub anslaget til venstre hen på bordet (fig. Q3).
- Løsn låseknappen (117).
- Anbring en vinkel (82) op mod anslaget (41) og klingen (76).
- Indstil på følgende måde:
- Løsn møtrikken (118) et par omgange, og drej den retvinklede justeringsstopskrue (119) (fig. Q4) ind eller ud, indtil anslaget står 90° i forhold til klingen målt med vinklen (fig. Q3).
- Spænd knappen (117).
- Kontrollér, at viseren (120) på skalaen viser 0 (121). Justér, hvis det er nødvendigt.
Skift fra bænksavsmode til geringssavsmode (fig. A3, E & M1)
- Fjern parallelanslaget (22) eller geringsanslaget, hvis der er et sådant monteret (fig. A3).
- Fjern den øvre klingebeskyttelsesskærm (21).
- Udskift underbordets skærm (63) (fig. E).
- Fortsæt som beskrevet i afsnittet "Drejning af savhovedet og bordet".
- Løsn spalteknivens klemmeknap (97), og fjern spaltekniven (20), mens du holder klingens beskyttelsesskærm (8) (fig. M1).
• Sænk klingens beskyttelsesskærm. - Anbring spaltekniven på dens opbevaringssted inden i basis.
Brugervejledning

• Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.
- Sørg for at materialet, der skal saves, er godt fastspændt.
- Pres kun ganske lidt med værktøjet og undgå at presse sidelæns.
- Undgå overbelastning.
Før værktøjet tages i brug:
- Monter en passende savklinge. Brug ikke for slidte savklinger. Den maksimale omdrejningshastighed for værktojet må ikke overstige savklingens maksimale omdrejningshastighed.
- Forsøg ikke at save for små genstande.
• Lad klingen save frit. Pres ikke. - Lad motoren nå op på fuld hastighed før savningen påbegyndes.
- Se til at alle låseknopper og klemmehåndtag er spændte.
Tænd og sluk (fig. R1 - R3)
Denne maskine har to uafhængige afbrydersystemer. I geringssavsmode bruges udløserkontakten (11) (fig. R1). I bænksavsmode bruges afbryderkontakten (on/off) (1) (fig. R2).
Geringssavsmode (fig. R1)
Der er et hul (122) i udløseren til anbringelse af en hængelås til at låse kontakten med.
- Kør værktøjet ved at trykke på udløserkontakten (11).
• Værktojet standses ved at slippe afbryderen.
Bænksavsmode (fig. R2 & R3)
Afbryderkontakten (on/off) har flere fordele:
- Udlöserfunktion uden-strøm: Hvis strømmen skulle blive afbrudt af en eller anden grund, skal afbryderen aktiveres manuelt igen.
- Motoroverbelastningsanordning: I tilfælde af, at motoren overbelastes, afbrydes strømtilførslen til motoren. Hvis dette sker, skal motoren køle af i 2 minutter, og derefter aktiveres den grønne startknap.
- Ekstra sikkerhed: Den hængslede sikkerhedsafdækningsplade (123) kan låses ved at sætte en hængelås gennem hullerne (124 & 125).
Pladen fungerer også som en nodstopsknap, der er "let at finde", da et tryk på forsiden af pladen vil aktivere stopknappen.
- For at tænde for maskinen, trykkes der på den grønne startknap (126).
- For at slukke for maskinen, trykkes der på den røde stopknap (127).
Låsning af kontakterne
- For at undgå, at maskinen bruges af uvedkommende, skal du låse begge kontakter med hængelåse.
Grundlæggende savning
Brug uden afskærmning er farligt. Skærmen skal være monteret under savning.
- Sørg for, at underbordets skærm ikke bliver fuld af savsmuld.
- Klem altid arbejdsemnet fast, når du skærer i ikke-jernmetal.
Generel fremgangsmåde
- Ved savning i geringssavsmode låses savhovedet automatisk fast i den øverste "parkeringsposition".
- Hvis du trykker på beskyttelsesskærmens udløserarm, vil savhovedet blive låst op. Hvis du flytter savhovedet ned, trækkes den bevægelige nedre beskyttelsesskærm tilbage.
- Prøv aldrig på at forhindre den undersle klingebeskytter i at vende tilbage til parkeringspositionen, når et savarbejde er færdigudfort.
- Minimumlængden for afsavet materiale er 10 mm.
- Ved savning af kort materiale (min. 190 mm til venstre eller højre for klingen) anbefales det at bruge den ekstra materialeklemme.
- Ved savning af UPVC-sektioner bor et stykke stottetræ med tilsvarende profil placeres under det materiale, der skal saves, for at yde den korrekte støtte.
Lodret lige tværsnit (fig. S1)
- Losn geringsknappen (79), og tryk geringslåsen (80) ned.
- Sæt geringslåsen i positionen 0°, og spænd geringsknappen.
- Anbring træet, der skal saves, mod anslaget (7).
- Tag fat i styregrebet (10), og tryk klingebeskyttelsens udløserarm (9) ind.
- Tryk på udløserkontakten (11) for at starte motoren.
- Tryk på hovedet, så klingen kan save sig igennem træet, og gå ind i savsporet (81).
- Slip kontakten, när savningen er gennemført, og vent til savklingen står helt stille, før du drejer hovedet tilbage til överste hvileposition.
Lodret geringstværsnit (fig. S2)
- Løsn geringsknappen (79), og tryk geringslåsen (80) ned.
Før drejebordet til venstre eller til højre til den ønskede vinkel. - Geringslåsen sættes automatisk ved 15°, 22,5°, 35,3° og 45° til både venstre og højre. Hvis du ønsker en mellemliggende vinkel, så hold hovedet fast, og lås det ved at spænde geringsknappen.
- Sørg altid for, at geringsknappen er låst stramt før savningen.
- Fortsæt som ved lodret lige tværsnit.

Ved gering af enden af et stykke træ med ringe afskæring placeres træstykket sådan at afskæringen sker på den side af klingen, med størst vinkel til anlægget: venstre gering, afskæring til højre højre gering, afskæring til venstre.
Smigtværsnit (fig. S3)
Smigvinklerne kan indstilles fra 48° til venstre til 2° til højre og kan saves med drejebordet indstillet mellem 0 og maksimum 45° geringsposition til venstre eller højre.
- Løsn anslagets klemmeknap (89), og skub den øverste del af sideanslaget så langt mod venstre som muligt.
- Løsn smigklemmeknappen (17), og indstil smigvinklen efter ønske.
- Spænd smigklemmeknappen godt.
- Fortsæt som ved lodret lige tværsnit.
Kombineret geringssnit (fig. T1 - T4)
Et kombineret geringssnit er et snit med en geringsvinkel (fig. T1) og en smigvinkel (fig. T2) samtidig. Denne form for snit bruges til fremstilling af rammer eller kasser med skrå sider som dem, der vises på fig. T3.

Hvis snitvinklen varierer fra snit til snit, skal det kontrolleres, at smiglåseknappen og geringslåseknappen er ordentligt spændt. Disse knapper skal spændes efter enhver ændring af smig- eller geringsvinklerne.

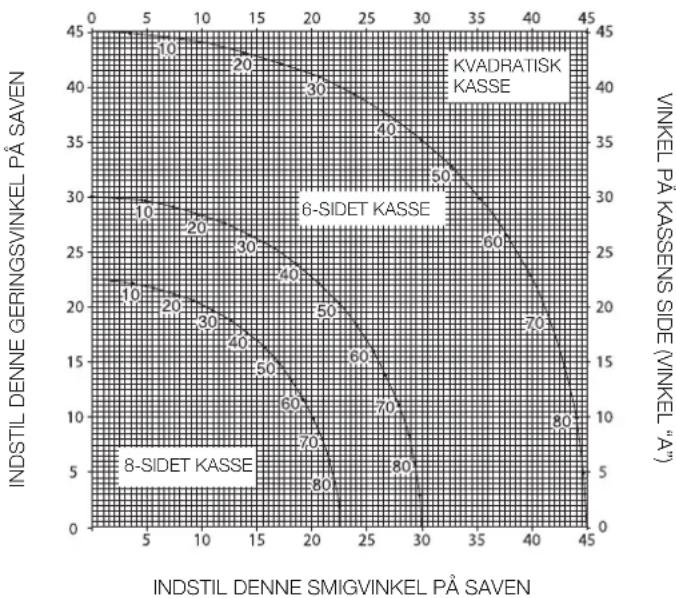

- Tabellen nedenfor kan hjælpe til med at finde frem til de rigtige smig- og geringsindstillinger for almindelige kombinerede geringssnit. Tabellen bruges ved at vælge en ønsket vinkel "A" (fig. T4) for projektet og finde denne vinkel i tabellen. Derefter følges tabellen lodret ned for at finde den korrekte smigvinkel og derefter vandret for at finde den korrekte geringsvinkel.
- Indstil saven på de fundne vinkler og foretag nogle prøvesnit.
- Eksperimenter med at samle de savede stykker.
- Eksempel: For at lave en firesidet kasse med en 25° udvendig vinkel (angle "A") (fig. T4) bruges den øverste højre bue. Find 25° på bueskalaen. Følg den vandrette tværlinie til en af siderne for at finde geringsvinkelindstillingen på saven (23°). Følg ligeledes den lodrette linie opad eller nedad for at finde smigvinkelindstillingen (40°).
Foretag altid provesnit på affaldstræ for at kontrollere savens indstilling.

line
| INDSTIL DENNE SMIGVINKEL på SAVEN | INDSTIL DENNE GERINGSVINKEL på SAVEN | VINKEL på KASSENS SIDE (VINKEL "Å") | |---|---|---| | 5 | 20 | 10 | | 10 | 28 | 20 | | 15 | 30 | 30 | | 20 | 40 | 40 | | 25 | 50 | 50 | | 30 | 60 | 60 | | 35 | 70 | 70 | | 40 | 80 | 80 | | 45 | 90 | 90 | KVADRATISK KASSE 6-SIDET KASSE 8-SIDET KASSESkæring af fodlister
Skæring af fodlister foretages ved en smigvinkel på 45°.
- Foretag altid en prøvekørsel uden strøm, før der saves.
- Al savning foretages med listens bagside liggende fladt på saven.
Indvendigt hjørne
- Venstre side
-
Placer listen med oversiden mod anlægget.
• Gem venstre side af snittet. -
Højre side
- Placer listen med undersiden mod anlægget.
• Gem venstre side af snittet.
Udvendigt hjørne
- Venstre side
- Placer listen med undersiden mod anlægget.
- Gem højre side af snittet.
- Højre side
- Placer listen med oversiden mod anlægget.
• Gem højre side af snittet.
Savning af toplister
Savningen af toplister udføres i en kombineret gering. For at opnå den størst mulige præcision har din sav forhåndsindstillede vinkelpositioner på 35,3° gering og 30° smigvinkel. Disse indstillinger er beregnede på standard toplister med 45° vinkler foroven og 45° vinkler forneden.
- Lav prøvesnit med affaldsmateriale, før du foretager de endelige snit.
- Alle snit foretages i en venstre smigvinkel og med listens bagside mod basis.
Indvendigt hjørne
- Venstre side
- Listens top mod anlægget.
• Gering til højre.
• Gem venstre side af snittet.
- Højre side
- Listens bund mod anlægget.
• Gering til venstre,
• Gem venstre side af snittet.
Udvendigt hjørne
- Venstre side
- Listens bund mod anlægget.
• Gering til venstre,
• Gem højre side af snittet.
- Højre side
- Listens top mod anlægget.
• Gering til højre.
• Gem højre side af snittet.
Savning i bænksavsmode
- Brug altid spaltekniven.
- Sørg altid for, at spaltekniven og klingebeskyttelsen er korrekt opstillet.
- Sørg altid for, at geringssaven er indstillet og låst i en geringsvinkel på 0°.

Skær ikke i metal i denne mode.
Kløvning (fig. U1 & U3)
- Sæt smigvinklen til 0°.
- Indstil savklingens højde.
- Indstil parallelanslaget på den ønskede afstand.
- Hold arbejdsemnet fladt på bordet og mod anslaget. Hold arbejdsemnet i en afstand af ca. 25 mm fra savklingen.
- Hold begge hænder væk fra klingens bane.
- Tænd for maskinen, og lad klingen komme op på fuld hastighed.
- Stik langsomt arbejdsemnet ind under den øverste beskyttelsesskærm, og hold det fast presset mod anslaget. Lad tænderne skære og tving ikke arbejdsemnet gennem savklingen. Klingens hastighed skal være konstant.
- Husk at anvende skubbepinden, (23) når du er tæt på klingen.
- Efter at savearbejdet er færdigudført, skal maskinen afbrydes, og klingen skal være standset, før arbejdsemnet kan fjernes.

Skub ikke på den frie eller afskårne del af arbejdsemnet og hold ikke fast i dette.

Brug altid en skubbepind ved kløvning af små arbejdsemner.
Smigsnit (fig. U2)
- Indstil den ønskede smigvinkel.
- Fortsæt som ved klovning.
Tværsavning (fig. V1)
- Sæt smigvinklen til 0°.
- Indstil savklingens højde.
- Sæt anslaget til 0°.
- Fortsæt som ved klovning. Brug kun geringsanslaget til at skubbe arbejdsemnet gennem klingen.
Tværsavning med smig
- Indstil den ønskede smigvinkel.
- Fortsæt som ved tværsavning.
Geringssnit (fig. V2)
- Indstil geringsanslaget til den ønskede vinkel.
- Fortsæt som ved tværsavning.
Ekstra tilbehør

For der monteres tilbehør på maskinen, skal den altid afbrydes ved stikkontakten.
Denne maskine er udstyret med to stovudsugningspunkter, der kan bruges til hver sin funktion.
- Ved savning i træ kobles en støvsuger, der opfylder de gældende bestemmelser vedrørende støvudsugning, til maskinen.
Tilslutning – geringssavsposition (fig. W1)
- Tilslut den ene ende af den første slange til støvudsugningsadapteren (13).
- Sæt den anden ende af slangen i den mellemste port på manifolden (128).
- Tilslut den ene ende af den anden slange til underbordets skærm (63).
- Sæt den anden ende af slangen i den yderste port på manifolden.
Tilslutning - savbordsposition (fig. W2)
- Brug samme fremgangsmåde som for geringssavsposition, tilslut kun slangen fra underbordets skærm til savbladets skærm (21).
Geringssavens ekstra støtte/længdestop (fig.A5)
Det ekstra støtte/længdestop kan monteres til venstre og til højre eller med to sæt på den ene side.
- Montér artiklerme 31 - 39 på de to ledeskinner (32 & 33).
- Brug stotten, der kan skråskilles (34), til tværsavning af 210 mm brede brædder (15 mm tykkelse).
Rullestøttebordet (40) bruges til at understøtte lange arbejdsemner. I geringssavsmode kan rullestøttebordet monteres til højre eller venstre eller med to sæt på den ene side. I bænksavsmode kan det også monteres foran eller bag ved savbordet.
Sideforlængerbord (fig. A8)
Sideforlængerbordet oger afstanden fra kløveanslaget til klingen med 600 mm eller mere, afhængigt af stanglængden monteret på maskinen og bordets faste position. Sideforlængerbordet skal bruges sammen med ledeskinner (33) (tilbehør).
Det justerbare bord er udstyret med en indgraveret skala langs med forkanten og er monteret på en solid sokkel med klemmer til at lede stængerne.
- Montér forlængerbordet på højre side af maskinen, for at afstandsskalaen fortsætter på begge borde.
Udtræksbord (fig. A9)
Dette udtræksbord (43) giver plads til bræddestorrelser på op til 1200 x 900 mm til venstre for klingen.
Ledestængerne er monterede på en solid legeret pressestøbning, der hurtigt kan tages af maskinen og alligevel kan justeres fuldtud i alle planer. Anslaget har et indbygget målebånd i fuld længde, så man hurtigt kan placere et justerbart stop og en justerbar støtte til smalle arbejdsemner.
Savbænkskærm (fig. X1 - X4)
I lande, hvor en skærm af Suva-typen er lovkrav, leveres denne som standardudstyr. I andre lande kan man få denne skærm som ekstra tilbehor.
- Skub kileblokkene (130) ind på bolten (129) i den viste retning (fig. X1).
- Fra fodens indvendige side føres bolten med kileblokkene ind i monteringsstedet (131). For bolten gennem hullet, så skruegevindet stikker frem fra fodens udvendige side.
- Monter håndtaget (132) på skruegevindet.
- Stik den korte del af armen (133) ind i monteringshullet i foden, til tappene (134) går ind i notgangene (135) (fig. X2).
- Spænd håndtaget (132).
- Fastgør armen (133) til fodens indvendige side ved at montere en skrue (136) (fig. X3).
• Løsn låseknappen (137) (fig. X4).
- Monter skærmen på armen (133) ved at skubbe beslaget på stangen. Hold skærmen lodret for at lade armen passere første stift. Sænk skærmen, så den er placeret mellem stifterne.
- Spænd låseknappen.
Transport (fig. Y)

Maskinen skal altid transporteres i bænksavsmode med den øverste klingebeskyttelsesskærm påmonteret.
Rullehjulene gør det let at transportere maskinen.
- Fold de bageste ben ind i basis.
- Fold de forreste ben ud af basis.
- Loft maskinen i benene.

Når maskinen flyttes, skal der altid være flere om det. Maskinen er for tung at håndtere for én person.
Vedligeholdelse
Dit elværktøj er fremstillet til at kunne fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt.

Motorlejerne er forsmurte og vandtætte.
- Smør med jævne mellemrum drejebordets lejeflade en smule på det sted, hvor det glider på det faste bords kant.
- Smør jævnligt skæreskruens gevind.
- Rengor regelmæssigt med en tør borste de dele, hvor savsmuld og spåner samles.
Kamskivejustering (fig. Z1 - Z3)
Og afstanden mellem de to borde på følgende måde:
- Drej maskinen i bænksavsmode.
• Fjern skruerne (138) og holdepladen (139). - Løsn skruen (140) på justeringskamskiven (141).
- Drej justeringskamskiven med en spids trådtang.
-
Hold justeringskamskiven med tangen, og spænd skruen.
-
Sæt holdepladen på plads, og spænd skruerne.
- Drej maskinen i geringssavsmode. Check den kraft der skal til for at skære i gering. Gentag ovenstående procedure, hvis den kraft, der er nødvendig, er for høj.

Opslidt værktøj og miljøet
Når din maskine er slidt op, beskyt da naturen ved ikke at kaste den bort sammen med almindeligt affald. Aflever den til et opsamlingssted i din kommune eller til et DeWALT serviceværksted.
DEWALT service
Skulle der opstå fejl på produktet, indlever det altid til et autoriseret serviceværksted. Se aktuelt katalog/prisliste om yderligere information eller kontakt DeWALT.
På grund af forskning og udvikling kan ovenstående specifikationer ændres, hvilket ikke meddeles separat.
GARANTI
• 30 DAGE TILFREDS-KUNDE GARANTI •
Fuld tilfredshed eller pengene tilbage. Hvis du ikke er helt tilfreds med din DeWALT-maskine, kan du returnere maskinen til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktøjet ombyttet. Maskinen skal indleveres komplet, og købsnotaen skal forevises.
• 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE •
Vedligeholdelsen eller service af din D=WALT-maskine inden for de første 12 måneder efter købet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservedelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.
• ET ÅRS FULD GARANTI •
Hvis en DEWALT-maskine bliver defekt på grund af materiale- eller produktionsfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:
- At apparatet ikke er anvendt forkert.
- At der ikke er udført uautoriserede reparationer.
- At dateret købsnota forevises.
Denne garanti tilbydes som en ekstra service og er et tillæg til forbrugerens øvrige rettigheder.
Oplysninger om nærmeste DeWALT-autoriserede serviceværksted, se aktuelt katalog for videre information eller kontakt DeWALT. Alternativt kan De også finde en liste over DeWALT-autoriserede serviceværksteder og detaljer om vor eftersalgs-service på Internettet på folgende adresse: www.2helpU.com.
Importør i Danmark: Black & Decker
Lydnivået er i overensstemmelse med 86/188/EEC & 98/37/EEC, målt i henhold til EN 61029-2-11:
| D27105 | |||
| L_pA | (ydnivδ) dB(A)* | 89,6 | |
| L_wA | (akustisk effekt) | dB(A) | 100,6 |
* ved brukerens øre

Ta nødvendige forholdsregler for å beskytte hørselen.
Den veide geometriske middelverdien av akselerasjonsfrekvensen i folge EN 61029-2-11:
| D27105 |
| < 2,5 m/s2 |
1 Hold arbeidsområdet rent og ryddig
7 Strekk deg ikke for langt
Se på det du gjør. Bruk sunn fornuft. Bruk ikke maskinen när du er trett.
17 Stell pent med ledningen
Ikke dra i kabelen når du skal ta ut støpselet. Utsett ikke ledningen for varme, olje eller skarpe kanter.
- Pass på at du ikke får hendene inn i bladområdet när sagen er koplet til en elektrisk stromkilde.
- Bruk en holder eller hansker når du håndterer et sagblad.
- Kontroller at bladet roterer rett vei. Hold bladet skarpt.
- Bruk ikke HSS-blader.
- Bruk ikke hakkede eller skadede sagblader.
- Bruk ikke slippedisker.
10 Betjeningshåndtak
Tennene på et nytt blad er skarpe og kan være farlige.

Bladet må ikke berøre det nedre bladvernet.
Før tilbehør monteres må maskinen alltid frakobles strømnettet.
Motorens lagre er smurt og er vanntette.
