Ladda ner instruktionerna för din Såg i PDF-format gratis! Hitta din manual D27105 - DEWALT och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. D27105 av märket DEWALT.
BRUKSANVISNING D27105 DEWALT
10 Tilslut støvudsugningsudstyret
30 Anslagsindsats (DE7120)
A5
44 Tre-vejs støvudsugningsudstyr (D271054)
El-sikkerhed
Savning i geringssavsmode
Støvudsugningsudstyr (fig. W1 & W2)
Sikkherhetsveiledning
Når föttene er satt på, kan maskinen plasseres på en arbeidsbenk.
Du må alltid bruke en skyvestang när du klover små arbeidsstykker.
Avfasing (fig. U2)
Du har valt ett DeWALT verktyg. Mångårig erfarenhet, ihärdig produktutveckling och förnyelse gör DeWALT till ett av de mest pålitliga namnen för professionella användare.
Tekniska data
| D27105 | |
| Spänning V 230 | |
| Ineffekt W 2.000 | |
| Strömförbrukning W 1.700 | |
| Max. klinghastighet/min 4.100 | |
| Klingdiameter mm 300 - 305 | |
| Håldiameter mm 305 | |
| Tjocklek klingliv mm 2,1 - 2,2 | |
| Tjocklek spaitkniv mm 2,5 | |
| Tid automatisk bladbroms s < 10 | |
| Vikt kg 42 |
Sågkapaciteter
| Geringsfunktion | |
| Gering (max. positioner) vänster 48° | höger 48° |
| Lutning (max. positioner) vänster 48° | höger 2° |
| Max. kapningskapacitet vid 90° mm 205 | |
| Max. geringssågningskapacitet vid 45° mm 160 | |
| Max. sågdjup 90° mm 155 | |
| Max. sågdjup vid fassnitt 45° | mm 110 |
| Max. sågdjup vid 45° fas, 45° gering | mm 100 |
Sågbänksfunktion
| Max. klyvningskapacitet vänster/höger | mm 150/320 |
| Sågdjup vid 90° | mm 81 |
| Sågdjup vid 45° | mm 56 |
| Säkring: | |
| 230 V | 10 A |
Följande symboler har använts i handboken:

Anger risk för personskada, livsfara eller skada på verktyg vid ouppmärksamhet inför de instruktioner som ges i handboken.

Anger risk för elektrisk stöt.

Vassa kanter.
CE-Försäkran om överensstämmelse

D27105
DeWALT förklarar att dessa elverktyg är konstruerade i överensstämmelse med följande normer: 98/37/EEC, 89/336/EEC, 73/23/EEC, EN 61029-1, EN 61029-2-11, EN 55014, EN 55014-2, EN 61000-3-2 & EN 61000-3-3.
För mer information ombeds ni kontakta DEWALT på nedanstående adress eller se baksidan av manualen.
Ljudnivån överensstämmer med Europeiska Gemenskapens bestämmelser 86/188/EEG & 98/37/EEG, uppmätt enligt EN 61029-2-11:
| D27105 | ||
| L_pA (judtryck) | dB(A)^* | 89,6 |
| L_wA (judoffok) | dB(A) | 100,6 |
* vid användarens öra

Vidtag lämpliga åtgärder för att skydda hörseln.
Det vägda geometriska medelvärdet av accelerationsfrekvensen enligt EN 61029-2-11:
| D27105 |
| < 2.5 m/s ^2 |
lakttag, när du använder stationära elverktyg, alltid de säkerhetsbestämmelser som gäller i ditt land för att minska risken för brand, elektriska stötar och personskada.
Läs bruksanvisningen noggrant innan du använder verktyget.
Behåll denna bruksanvisning för framtida referens.
Allmänt
1 Håll arbetsområdet i ordning
Nedskräpade ytor och arbetsbänkar inbjuder till skador.
2 Tänk på arbetsmiljöns inverkan
Utsätt inte verktyget för regn. Använd inte verktyget på fuktiga eller våta platser. Ha bra belysning över arbetsytan (250 - 300 Lux). Använd inte verktyget där det finns risk för eldsvåda eller explosion, t.ex. i närheten av lättantändliga vätskor eller gaser.
3 Håll barn undan
Tillåt inte barn, besökande eller djur att komma i närheten av arbetsplatsen eller att röra vid verktyget eller sladden.
4 Klä dig rätt
Bär inte löst hängande kläder eller smycken. De kan fastna i rörliga delar. Använd hårnät om du har långt här. Vid arbete utomhus bör du helst bära lämpliga handskar och halkfria skor.
5 Skyddskläder
Använd alltid skyddsglasögon. Använd ansiktsmask om arbetet förorsakar damm eller partiklar i luften. Om dessa partiklar kan väntas vara heta, bör du också bära ett värmebeständigt förkläde. Använd alltid hörselskydd. Bär alltid en skyddshjälm
6 Eliminera risken för elektriska stötar
Undvik kroppskontakt med jordade ytor (t.ex. rör, värmeelement, vattenkokare och kylskåp). Om apparaten används under extrema omständigheter (t.ex. hög fuktighet, om metallspån produceras etc.), kan den elektriska säkerheten förbättras genom att använda en isolerande transformator eller en (FI) jordslutningsbrytare.
7 Sträck dig inte för mycket
Se till att du alltid har säkert fotfäste och balans.
8 Var uppmärksam
Titta på det du gör. Använd sunt förnuft. Använd inte verktyget när du är trött.
9 Sätt fast arbetsstycket
Använd skruvtvingar eller ett skruvstycke för att hålla fast arbetsstycket. Det är säkrare än att använda handen och du får bägge händerna fria för arbetet.
10 Anslut dammutsugningsutrustning
Om möjligheter finns för anslutning av utrustning för dammutsugning och dammuppsamling ska sådan utrustning anslutas och användas på korrekt sätt.
11 Tag bort nycklar
Kontrollera att nycklar och justerverktyg har tagits bort från verktyget innan det startas.
12 Förlängningssladdar
Kontrollera förlängningssladden innan den används. Byt ut den om det behövs. Om verktyget används utomhus ska bara förlängningssladdar som är avsedda för utomhusbruk användas.
13 Använd rätt verktyg
Använd inte verktyg för ändamål de inte är avsedda för. Tvinga inte verktyget att göra arbeten som är avsedda för kraftigare verktyg.
Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Överbelasta inte verktyget.
Varning! Använd endast tillbehör och tillsatser som är rekommenderade i bruksanvisningen och katalogerna. Användning av annat verktyg eller tillbehör kan innebära risk för personskada.
14 Kontrollera verktyget för skador
Kontrollera verktyget och sladden för skador innan du använder verktyget. Kontrollera att de rörliga delarna inte har fastnat eller är felmonterade.
Kontrollera även att övriga delar och skydd inte är skadade och att det inte föreligger några andra fel som kan påverka verktygets funktion. Kontrollera att verktyget fungerar riktigt och kan utföra de avsedda funktionerna. Använd inte verktyget om fel uppstätt på någon av dess delar. Använd inte verktyget om det inte kan kopplas till och från med strömbrytaren. Om fel uppstår skall delarna bytas ut av en auktoriserad DeWALT serviceverkstad. Försök aldrig reparera verktyget själv.
15 Drag ur kontakten
Stäng av verktyget och låt det stanna helt innan du lämnar det utan tillsyn. Tag ur kontakten när verktyget inte är i bruk samt före byte av någon del av verktyget, tillbehör eller verktygsfästen och innan serviceåtgärder utförs.
Kontrollera att verktyget är avstängt innan du sätter i kontakten.
17 Misshandla inte sladden
Drag aldrig i sladden för att koppla lös stickkontakten. Utsätt inte sladden för värmekällor, olja eller skarpa kanter.
18 Förvara verktyg säkert
När verktyget inte används ska det förvaras på en torr plats och låsas undan ordentligt, utom räckhåll för barn.
19 Sköt verktyget med omsorg
Håll dina verktyg rena och i gott skick för bättre och säkrare funktion. Följ instruktionerna beträffande skötsel och byte av tillbehör.
Håll alla handtag och strömbrytare torra, rena och fria från olja och fett.
20 Reparationer
Detta verktyg uppfyller alla relevanta säkerhetsbestämmelser.
Låt det endast repareras av ett auktoriserat DeWALT serviceombud.
Reparationer får endast utföras av kvalificerad personal som använder originaldelar, annars kan användaren utsättas för stor fara.
Tillkommande säkerhetsföreskrifter för geringssågar
- Se till att alla låsskruvar och klämhandtag är åtdragna.
- Använd inte maskinen utan skyddet i läge, eller med skyddet ur funktion eller inte underhålet.
- Ha aldrig händerna i närheten av klingan medan sågen är ansluten till strömkällan.
- Försök aldrig snabbstoppa en maskin genom att blockera klingan med ett verktyg o.d. Det kan helt oavsiktligt orsaka allvarliga olyckor.
- Kontrollera i handboken innan du använder något tillbehör. Felaktig användning av något tillbehör kan orsaka skador.
- Välj rätt klinga för det material som ska sågas.
- Överskrid inte max-hastigheten som anges på sågklingan.
- Använd en hållare eller bär handskar när du hanterar en sågklinga.
- Kontrollera att sågklingan roterar åt rätt håll. Kontrollera att klingan är skarp.
- Sågbladets tillåtna hastighet ska alltid vara lika med eller högre än verktygets obelastade varvtal, detta står på typskylten.
- Använd aldrig sågblad som inte överensstämmer med dimensionerna som anges i maskinens tekniska data. Använd aldrig passringar för att få ett sågblad att passa på spindeln. Används endast de sågblad som anges i denna handbok, de måste uppfylla EN 847-1.
- Eventuellt kan du använda specialklingor för reducerat buller.
- Använd aldrig HSS-klingor.
- Använd aldrig spruckna eller skadade sågklingor.
- Använd aldrig slipskiva.
- Efter avslutad sågning släpper man upp strömbrytaren och väntar tills klingan har stannat innan man för tillbaka huvudet till dess övre läge.
- Se till att armen är fixerad när du sågar vinklade skär.
- Försök aldrig spärra motoraxeln genom att kila fast fläktbladen.
- Sågens skydd höjs automatiskt när armen sänks. Det sänks över bladet när armen höjs. Skyddet kan höjas för hand vid montering och byte av sågklingan eller för kontroll av sågen. Lyft aldrig skyddet för hand om sågen inte är bortkopplad från strömkällan.
- Städa runt maskinen och se till att det är fritt från löst material som flisor och stumpar.
- Kontrollera regelbundet att motorns ventilationsöppningar är rena och fria från flisor och spån.
- Koppla bort maskinen från strömkällan före underhållsarbeten eller klingbyte.
- Utför aldrig rengöring eller underhåll medan maskinen är i gång och huvudet inte står i viloläge.
- Skyddets framsida har ett galler så att du kan se medan du sågar. Gallret ger avsevärt skydd mot runtflygande bitar, men skyddet är alltså delvis öppet. Bär alltid skyddsglasögon när du tittar genom gallret.
Tillkommande säkerhetsföreskrifter för sågbänkar
- Använd inte sågblad med en större godstjocklek eller smalare tandbredd än spaltknivens tjocklek.
- Se till att bladet roterar i rätt riktning och att tänderna pekar mot sågbänkens framsida.
- Se till att alla klämhandtag är åtdragna innan du börjar utföra något arbete.
- Se till att alla flänsringar för blad och spindel är rena och att flänsringens försänkta sida ligger mot bladet. Drag åt spindelmuttern stadigt.
- Håll sågbladet vasst och välriktat.
- Håll klyvkniven inställd på rätt avständ från bladet - max 5 mm.
- Använd aldrig sågen utan både det övre och det undre bladskyddet på plats.
- Håll händerna undan från sågbladets bana.
- Fränkoppla maskinen från strömnätet innan du byter blad eller utför underhållsverksamheter.
- Använd alltid ett skjutträ och se till att du inte håller händerna närmare sågbladet än 150 mm medan du sågar.
- Försök aldrig köra på fel nätspänning.
- Smörj aldrig bladet medan det löper.
- Sträck dig aldrig bakom sågbladet.
- Håll påskjutaren alltid på sin plats när den inte används.
- Stå inte på apparaten.
- Se vid transport till att sågbladets övre del är täckt, t.ex. med skyddet.
- Använd inte skyddskåpan till att lyfta eller flytta maskinen.
Tillkommande säkerhetsföreskrifter för vändsågmaskiner
- Se till att armen är säkert fixerad i arbetsläget när sågen används i sågbänksläge.
- Se till att armen är säkert fixerad när du fasar i sågbänksläge.
- Se till att bordet är ordentligt spärrat när du har bytt funktionsläge.
- Var försiktigt vid notsågning på sågbänken genom att använda tillbörliga skyddssystem. Slitsning är inte tillåtet.
Övriga risker
Följande risker är förbundna till användningen av sågar:
- kroppsskador orsakade av att man vidrör roterande delar
Även om man följer alla relevanta säkerhetsföreskrifter och tillämpar alla säkerhetsanordningar kan vissa kvarstående risker inte undvikas. Dessa är:
- Hörselskada.
- Risk för olyckor orsakade av det roterande sågbladets oskyddade delar.
- Risk för kroppsskada vid bladbyte.
- Risk att klämma fingrarna när skyddskåporna öppnas.
- Hälsorisker till följd av inandat damm som bildas vid sågning av trä, i synnerhet ek, bok och MDF.
Märken på apparaten
Följande symboler finns på verktyget:

Var noga med att använda avtryckarbrytaren för att starta och stänga av maskinen när den används som geringssåg. Använd inte kopplingsdosan i detta läge.

Var noga med att spaltkniven måste vara monterad när maskinen används som sågbänk. Använd inte maskinen utan spaltkniven på plats.
Kontroll av förpackningens innehåll
Förpackningen innehåller:
1 Delvis monterad maskin
1 Låda som innehåller:
1 Övre bladskydd för bruk som sågbänk
1 Underbordsskydd för bruk som geringssåg
4 Ben
2 Hjul
4 Fötter
1 Parallellanslag
1 Instruktionshandbok
1 Sprängteckning
- Kontrollera defekter på verktyg, delar och tillbehör som kan ha uppstått i samband med transport.
- Läs noga igenom handboken och förvissa Dig om att Du förstår instruktionerna innan Du börjar använda maskinen.
Beskrivning (fig. A1 - A10)
Din D27105 vändsågmaskin är konstruerad för att tjänstgöra som geringssåg eller som sågbänk för att enkelt, noggrant och riskfritt utföra de fyra grundläggande sågningsfunktionerna klyvning, kapning, fasning och gering.
Geringsfunktion
Som geringssåg kan sågmaskinen användas i vertikalt, gerings- eller fasningsläge.
Sågbänkfunktion
När sågmaskinen vrids runt sin centrala axel kan den användas för standard-klyvningsarbeten och för sågning av breda delar genom att mata arbetsstycket manuellt längs sågbladet.
Funktioner
A1
1 Strömbrytare (sågbänksfunktion)
2 Lossningsspak bordsspärr
3 Vridbordsklämma
4 Geringssågbord
5 Vridbord
6 Anslag högersida
7 Anslag vänstersida
8 Rörligt undre bladskydd
9 Lossningsspak bladskydd
10 Manöverhandtag
A2
10 Manöverhandtag
11 Avtryckarbrytare (geringsläge)
12 Fast övre bladskydd
13 Dammutsugningsadapter
14 Hjul
15 Ben
16 Fot
17 Klämhandtag fasning
A3
17 Klämhandtag fasning
18 Höjdinställning
19 Sågbänksbord
20 Spaltkniv
21 Övre skydd
22 Parallellanslag
23 Påskjutare
Extra tillbehör
För användning som geringssåg:
30 Anslagsinsats (DE7120)
A5
31 Inställbart stativ 760 mm (max. höjd) (DE3474)
32 Stödskenor 1.000 mm (DE3494)
33 Stödskenor 500 mm (DE3491)
34 Snedställbart stöd (DE3495)
35 Svängstopp (DE3462)
36 Längdstopp för korta arbetsstycken (används tillsammans med ledarskenor [33] (DE3460)
37 Stöd med löstagbart stopp (DE3495)
38 Stöd med stoppet avlägsnat (DE3495)
39 Materialklämma (D271051)
A6
40 Rullstödbord (DE3497)
För användning som sågbänk:
A7
41 Geringsanslag (D271052)
A8
42 Förlängningsbord (D271058)
A9
43 Skjutbord (D271058)
Påskjutare (DE3454) (visas ej)
För alla funktioner:
A10
44 Trevägs dammutsugningssats (D271054)
Elektrisk säkerhet
Den elektriska motorn är endast avsedd för en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.
Bruk med förlängningssladd
Om du behöver använda en förlängningssladd, använd en godkänd förlängningssladd lämpad för den här maskinens strömförbrukning (se tekniska data).
Om du använder en sladdvinda, vira alltid av sladden fullständigt.
Montering och inställning

Koppla alltid ur verktyget innan Du börjar med montering och inställning.
Utpackning av maskinen och dess delar

Se alltid till att du har hjälp när maskinen ska flyttas. Den är för tung för att flyttas av en person.
- Avlägsna allt löst förpackningsmaterial ur lådan.
-
Lyft ut maskinen ur lådan.
-
Tag ut lådan med maskindelar ur maskinens insida.
- Avlägsna allt vidare förpackningsmaterial från maskinen.
Montering av fötterna (fig. B)
Med föttema monterade är maskinen lämpad för placering på en arbetsbänk. För ett säkert arbete måste maskinen fixeras på arbetsbänken.
• Vänd maskinen upp och ned.
- Placera en fot (16) på varje monteringspunkt (51) på grundramen.
- Skjut in en mutter (52) i springorna (53) ovanför monteringspunkterna.
- Sätt en skruv (54) med bricka (55) i fötterna.
- Dra åt skruvarna
- Montera benen enligt nedanstående beskrivning.
- Fäll in benen enligt nedanstående beskrivning.
- Ställ maskinen upprätt.
• Fixera maskinen på arbetsbänken
Med benen monterade är maskinen lämpad för fristående placering.
• Vänd maskinen upp och ned.
- Montera benen enligt nedanstående beskrivning. Observera att de främre och de bakre benen har olika längd. De bakre benen är något längre än de främre. Var noga med att montera benen på rätt plats.
- Ställ maskinen upprätt. Kontrollera att bordet är vågrätt; justera om så behövs benens klämhöjd.
Bakre ben
- Sätt ett ben (15) på varje monteringspunkt (56) som sitter vid den undre kanten på grundramens insida (fig. C1).
- För in en skruv (57) från utsidan genom hålen i ramen och benen.
- Placera en bygel (58) och en spärrknapp (59) på skruvarna.
- Dra åt spärrknapparna.
Främre ben
- Sätt ett ben (15) på varje monteringspunkt (56) som sitter vid den övre kanten på grundramens insida (fig. C2).
- Placera en bygel (58) över benen.
- För in en skruv (57) från insidan genom hålen i byglarna, benen och ramen.
- Sätt en spärrknapp (59) på skruvarna.
- Dra åt spärrknapparna.
Fällning av benen (fig. C3 & C2)
Benen kan fällas in i ramen så att maskinen blir lämpad att placeras på en arbetsbänk.
• Vänd maskinen upp och ned.
- Lossa spärrknappen (59) för det första benet (15).
- Fäll benen inåt.
- Dra åt spärrknappen.
• Gör likadant med de andra benen.
- Ställ maskinen upprätt.
- Sätt ett hjul (14) på axlarna (60) på ömse sidor av maskinen.
- Placera en planbricka (61) och en mutter (62) på axelns gångade ända.
- Dra åt muttrarna med den bifogade skruvnyckeln.
Montering för geringssågfunktion
Underbordsskyddet (63) monteras mot bordsskivan (ovansidan vid sågbänksfunktion).
- Sätt de båda fästena på skyddets vänstra sida i springorna (64) till vänster om bladspringan (65). Vrid plastskruvarna moturs.
- Sätt skyddet plant mot bordet och tryck in fästet i springan (66) till höger om bladspringan. Vrid plastskruven moturs.
- Vrid skruvarna medurs för att avlägsna skyddet.
Vändning av såghuvudet och bordet (fig. F1 - F4)
- Håll fast sågbordet (19) med ena handen och skjut bordsspärrens lossningsspak (2) åt vänster (fig. F1).
- Tryck bordet nedåt vid framsidan (fig. F2) och sväng det helt runt tills motormodulen är överst och plattan (67) griper i spärrmekanismen (68) (fig. F3).
- Tryck lossningsspaken (69) bakåt medan du håller ned huvudet tills den fjädrade lagerenheten (70) kan lyftas ut ur sitt säte (fig. F4).
- Fäll upp lagerenheten.
- Håll fast huvudet stadigt och låt fjädertrycket föra det uppåt till sitt viloläge.
Montering av sågklinga (fig. G1 - G4)

Tänderna på ett nytt blad är mycket vassa och kan vara farliga.

- Vid bladbyte ska sågen alltid stå i sitt geringssågläge.
-
Den maximala bladdiametern som kan monteras är 305 mm. Minimidiametern är 300 mm.
-
Tryck in spärrspaken (9) så att det undre skyddet (8) frigörs. Lyft underskyddet så högt som möjligt (fig. G1).
- Lossa skruven (71) för skyddets fäste, så att man kan lyfta upp fästet (72) och komma åt bladets lässkruv (73) (fig. G2).
- Lyft det undre skyddet och låt skyddshållarskruven (71) hålla kvar det och tryck sedan in spindellåset (74) (fig. G1) med ena handen och använd med andra handen den medföljande bladnyckeln (26) till att lossa den vänstergängade spännskruven (73) genom att vrida medurs (fig. G3).

Spärra spindeln genom att trycka på knappen enligt bilden och vrida spindeln för hand tills du känner att spärren griper. Håll spärrknappen intryckt så att spindeln inte kan rotera. (74, fig. G1)
- Avlägsna bladets spännskruv (73) och den yttre hållarbrickan (75) (fig G4).
- Montera sågbladet (76) över nocken (77) på den inre hållarbrickan (79). Se till att tänderna på bladets undersida pekar mot apparatens baksida (bort från användaren).
- Sätt tillbaka den yttre hållarbrickan.
- Dra åt spännskruven (73) genom att vrida moturs medan du håller spindeln spärrad med den andra handen.
- För ner skyddsfästet (72) så att det helt täcker bladets spännskruv (73) (fig. G2).
• Dra åt skyddsfästets skruv (71).

Tryck aldrig in spindellåset medan bladet roterar.

Se till att skyddets fäste är ordentligt nedtryckt och fästskruvarna stadigt åtdragna när du har monterat sågklingan.
Ömställningar för geringssågfunktion
Din Geringssåg är noggrant inställd i fabriken. Om sågen efter transport och hantering eller av någon annan anledning måste ställas in på nytt, justera den enligt nedanstående beskrivning. När maskinen en gång är rätt inställd krävs normalt ingen upprepad justering.
Kontroll och inställning av klingan mot anslaget (fig. H1 - H3)
- Lossa geringsknappen (79) och tryck in geringsspärren (80) för att frigöra vridbordet (5) (fig. H1).
- Sväng vridbordet tills spärren låser det i läge för 0° gering. Dra inte åt knappen.
- Dra huvudet nedåt tills bladet nätt och jämnt löper i sågskåran (81).
- Lägg en vinkelhake (82) mot den vänstra sidan (7) av anslaget och bladet (76) (fig. H2).

Låt vinkelhaken inte vidröra sågtändernas spetsar.
- Inställningen går till så här:
- Lossa skruvarna (83) (fig. H3) och vrid skalan/vridbordet åt höger eller vänster tills vinkelhaken anger att bladet står i 90° gentemot anslaget (fig. H2).
- Dra åt skruvarna (83) (fig. H3). Bry dig för tillfället inte om vad geringsskalans visare anger.
Inställning av geringsvisaren (fig. H1 & H4)
- Lossa geringsknappen (79) och tryck in geringsspärren (80) för att frigöra vridbordet (5) (fig. H1).
- Med geringsspärren lös låter du snabbspärren knäppa fast medan du vrider geringsarmen förbi nollan.
- Observera visaren (84) och geringsskalan (85) (fig. H4). Om visaren inte anger exakt noll, lossar du skruven (86) och flyttar visaren tills den anger 0°, dra sedan åt skruven.
Kontroll och inställning av bladet mot bordet (fig. 11 - 13)
- Lossa fasklämmans knapp (17) (fig. 11).
- Tryck såghuvudet åt höger för att ställa det helt vertikalt och spänn fast fasklämman ordentligt.
- Dra huvudet nedåt tills bladet nätt och jämnt löper i sågskåran (81).
- Sätt en vinkelhake (82) på bordet och mot klingan (76) (fig. 12).

Låt vinkelhaken inte vidröra sågtändernas spetsar.
- Inställningen går till så här:
- Lossa fasklämman (17) (fig. I1) och vrid justeringsskruven för vertikalt läge (87) (fig. I3) in eller ut tills vinkelhaken visar att bladet står 90° mot anslaget (fig. I2).
- Om visaren (88) inte anger noll på fasskalan (89) lossar du skruven (90) som håller fast visaren och flyttar denna efter behov (fig. 13).
Inställning av anslaget (fig. J)
Den övre delen av anslagets vänstra sida kan flyttas åt vänster för att ge utrymme så att sågen kan ställas i vinkel upp till 48° åt vänster. För inställning av anslaget (7):
- Lossa anslagets spärrknapp (91) och skjut sidoanslagets övre del åt vänster.
- Gör en sågrörelse med sågen avstängd och kontrollera utrymmet. Ställ in anslaget så nära bladet som möjligt så att det ger maximalt stöd utan att hindra armens vertikala rörelse.
- Dra åt knappen stadigt.

Sågspåret (92) kan täppas igen av sågspån. Använd en pinne eller tryckluft med lågt tryck för att rensa spåret.
Kontroll och inställning av fasvinkeln (fig. 11, J & K)
- Lossa anslagets spärrknapp (91) och skjut sidoanslagets övre del så långt åt vänster som möjligt (fig. J).
- Lossa fasklämman (17) (fig. I1) och vrid undan stoppet för mellanliggande faslägen (93). För sedan sågarmen åt vänster tills vinkelstoppet (94) vilar mot fasstoppet (95) (fig. K). Detta är läget för 45° fasvinkel.
- Inställningen går till så här:
- Vänd fasinställningsskruven (95) in eller ut tills visaren (88) visar 45° medan vinkelstoppet vilar mot fasinställningsstoppet.
Kontroll och inställning av den mellanliggande fasvinkeln (fig. 11, J & L) Mellanfasvinkel är förinställd på 30°, för snabb inställning för välvda former.
- Lossa anslagets spärrknapp (91) och skjut sidoanslagets övre del så långt åt vänster som möjligt (fig. J).
- Lossa fasklämman (17) (fig. I1) och vrid undan stoppet för mellanliggande fasvinkel (93). För sedan sågarmen åt vänster tills vinkelstoppet (96) vilar mot stoppet för mellanliggande fasvinkel (93) (fig. L). Detta är läget för 30° fasvinkel.
- Inställningen går till så här:
- Vrid fasinställningsskruven (96) in eller ut tills visaren (88) visar 30° medan vinkelstoppet vilar mot stoppet för mellanliggande fasvinkel.
Montering för sågbänksfunktion
Funktionsbyte från geringssåg till sågbänk (fig. A1, M1 - M5)
- Sätt bladet i 0° kapningsläge med vridbordets klämma (3) fastsatt (fig. A1).
- Lossa spaltknivens klämknapp (97) så att spaltkniven nätt och jämnt kommer in i monteringsspringan (fig. M1).
- Avlägsna spaltkniven (20) från sitt viloläge inuti grundramen.
- Tryck in lossningsspaken (9) för att lossa bladskyddet (8) och höj sedan bladskyddet så långt det går (fig. A1).
- Skjut in spaltknivens hållare (98) i monteringsspringan (99) (fig. M1). Dra åt klämknappen.
- Skjut spaken (100) så att den fjädrade övre delan av anslaget (7) vilar mot vridbordet (fig. M2)
- Drag ned såghuvudet.
- Skjut lossningsspaken (69) bakåt (fig. M3).
- Tryck ned lagerenheten (70) tills klackarna (101) griper i uttagen (102) (fig. M3).

Bladet får inte vidröra det undre bladskyddet.
- Dra bordets släppningsspak (2) åt höger, lyft den främre ändan av bordet (4) fig. M4) och fäll den bakåt 180° tills bordsspärrens (68) platta automatiskt griper i spärranordningen och bordet spärras i sågbänksläge (fig. M5).
• Avlägsna underbordsskyddet.
Inställning av klyvkniven (fig. N1 & N2)

Om spaltkniven (20) behöver justeras är det bäst att vända det hela till geringssågläge (fig. N2). Följ beskrivningen i avsnittet "Funktionsbyte från sågbänk till geringssåg".
I rätt läge står spaltknivens ovansida inte mer än 2 mm under bladets översta tand och är radiens kropp maximalt 3 - 8 mm från sågbladets tandspetsar (fig. N1).
- Inställningen går till så här:
- Lossa skruvarna (102) för att justera spaltknivens horisontella läge.
- Lossa skruvarna (103) för att justera spaltknivens vertikala läge.
- Dra åt skruvarna stadigt.
Montering av det övre bladskyddet (fig. O)
Det övre bladskyddet (21) är konstruerat så att det snabbt och enkelt kan fästas vid spaltkniven (20) när maskinen är inställd som sågbänk.
- Lossa vingmuttern (105).
- Håll skyddet vertikalt och rikta springan baktill i skyddet gentemot spaltkniven.
- Sänk skyddet över spaltkniven (20) och se till att skruvens skaft kommer in i uttaget.
- Vrid skyddet horisontellt så att det spärras vid spaltkniven av positionsskruven (106).
- Dra åt vingmuttern.

Använd aldrig maskinen som sågbänk utan det övre bladskyddet ordentligt på plats.
Montering och inställning av parallellanslaget (fig. P1 - P5)
Parallellanslaget (22) kan monteras på båda sidor av bladet.
- Skjut hållaren (107) på bordet från vänster eller höger (fig. P1). Klämplattan griper bakom bordets framkant.
- Skjut anslaget framtill bladet.
- Tryck ned spaken (108) så att anslaget spärras på plats.
- Kontrollera att anslaget är parallellt med bladet.
- Inställningen går till så här:
- Lossa spärrknapparna (109) och skjut anslaget bakåt så att du kan komma åt ställskruvarna (110) i anslagets ovansida (fig. P2).
- Använd skruvnyckeln till att lossa ställskruvarna som håller anslagets fäste vid stödet.
- Ställ in anslaget parallellt med bladet genom att både framtill och baktill mäta avståndet mellan bladet och anslaget.
- Dra efter utförd justering åt ställskruvarna på nytt och kontrollera än en gång att anslag och blad är parallella.
- Kontrollera att visaren (111) anger noll på skalan (fig. P3). Om visaren inte anger exakt noll, lossar du skruven (112) och flyttar visaren tills den anger 0°, dra sedan åt skruven.
Anslagets vanliga position är till höger om bladet. Gör så här för att förbereda anslaget för bruk till vänster om bladet (fig.P4):
• Avlägga åt spärrknapparna (109).
- Skjut ut anslagsprofilen (113) ur klämstödet.
- Vänd på klämstödet (114) och sätt tillbaka spärrknapparna.
- Skjut anslaget på klämstödet.
- Dra åt knapparna.
Anslaget kan vändas: arbetsstycket kan ledas längs 75 mm- eller 11 mmanslaget så att man kan använda en påskjutare när tunna arbetsstycken ska klyvas (fig. P5).
- När 11 mm ska ställas in lossar du anslagets spärrknappar (109) och skjuter ut anslaget (113) ur klämstödet (114).
- Vänd anslaget och sätt tillbaka klämstödet i springan enligt figuren (fig. P5).
- Om hela höjden på 75 mm ska användas skjuter du in anslaget i klämstödet med den breda sidan i vertikalt läge (fig. P4).

- Använd 11 mm-profilen för klyvning av låga arbetsstycken så att påskjutaren ryms mellan bladet och anslaget.
- Anslagets bakre ända ska stå i linje med spaltknivens framsida.
Montering och inställning geringsanslag (fig. Q1 - Q4)
Geringsanslaget (D271052) kan erhållas som tillval. Geringsanslaget (41) kan användas för geringssågning med maskinen i sågbänksläge (fig. Q1).
- Lossa klämknappen (115) och sväng ut ledarstången (116) (fig. Q2). Dra åt klämknappen.
- Skjut anslaget på bordets vänstra sida (fig. Q3).
- Lossa spärrknappen (117).
- Sätt en vinkelhake (82) mot anslaget (41) och bladet (76).
- Inställningen går till så här:
- Lossa muttern (118) ett parvarv och vrid stoppskruven för justering av rät vinkel (119) (fig. Q4) in eller ut tills vinkelhaken anger att anslaget står i 90° gentemot bladet (fig. Q3).
- Dra åt knappen (117).
- Kontrollera att visaren (120) anger noll på skalan (121). Justera om så behövs.
Funktionsbyte från sågbänk till geringssåg (fig. A3, E & M1)
- Avlägsna parallellanslaget (22) eller geringsanslaget om detta är monterat (fig. A3).
-
Avlägsna det övre bladskyddet (21).
• Sätt tillbaka underbordsskyddet (63) (fig. E). -
Fortsätt enligt beskrivningen i avsnittet "Vändning av såghuvudet och bordet".
- Lossa spaltknivens klämknapp (97) och avlägsna spaltkniven (20) medan du håller fast bladskyddet (8) (fig. M1).
- Sänk bladskyddet.
- Sätt spaltkniven i sitt viloläge inuti grundramen.
Bruksanvisning

- Följ alltid säkerhetsföreskrifterna och tillhörande bestämmelser.
- Se till att allt material som ska sågas är ordentligt fastspänt.
- Utöva endast lätt tryck mot maskinen och tryck aldrig i klingans sidriktning.
- Undvik överbelastning.
Innan Du börjar:
- Montera rätt sågklinga. Använd inga sågklingor som är för slitna. Apparatens högsta varvtal får inte överskrida sågklingans.
- Försök aldrig såga mycket små bitar.
- Låt bladet såga fritt. Tvinga inte sågen.
- Såga inte förrän motorn har uppnått full hastighet.
- Se till att alla spärrknappar och spännhandtag är åtdragna.
Till- och från-koppling (fig. R1 - R3)
Maskinen har två självständiga brytarsystem. I läge som geringssåg används avtryckarbrytaren (11) (fig. R1). I läge som sågbänk används till/frånbrytaren (1) (fig. R2).
Geringssågläge (fig. R1)
Avtryckaren är försedd med ett hål (122) så att den kan låsas med ett hänglås.
- Starta maskinen med avtryckaren (11).
- För att stanna maskinen, släpp strömbrytaren.
Sågbänksläge (fig. R2 & R3)
Strömbrytaren har flera fördelar:
- nollspänningsutlösare: om strömmen av någon anledning kopplas från, måste maskinen startas om medvetet.
- skyddsanordning motoröverlast: om motorn överbelastas kopplas strömtillförseln till motorn från. Låt om detta sker motorn svalna i 2 minuter och tryck sedan på den gröna startknappen.
- extra skydd: den fällbara skyddstäckplattan (123) kan låsas genom att sätta ett hänglås i hålen (124 & 125). Plattan fungerar dessutom som ett "lättillgängligt" nödstopp eftersom tryck på plattans framsida gör att stoppknappen trycks in.
- Till: tryck på den gröna startknappen (126).
- Från: tryck på den röda stoppknappen (127).
Låsning av strömbrytarna
- För att undvika otillåtet bruk av maskinen låser du båda strömbrytama med hänglås.
Grundläggande sågning
Sågning i geringssågläge
Maskinen är farlig om inte skydden används. Alla skydd måste sitta på plats vid sågning.
- Se till att det undre bladskyddet inte täpps av sågspån.
- Kläm alltid fast arbetsstycket vid sågning av icke-järnhaltiga metaller.
Allmän hantering
- I geringssågläge spärras såghuvudet automatiskt i sitt övre viloläge.
-
Såghuvudet frigörs genom att klämma in bladskyddets lossningsspak. När såghuvudet sänks dras det rörliga undre skyddet in.
-
Försök aldrig hindra det undre skyddet från att återvända till viloläget när snittet har utförts.
- Det avsågade materialets minimilängd är 10 mm.
- Vid sågning av korta stycken (min. 190 mm till vänster eller höger om bladet) bör materialklämman användas.
- Vid sågning av UPVC-delar bör man under materialet som ska sågas placera ett stödstycke av trä med en kontraprofil så att man erhåller tillräckligt stöd.
Vertikal rät kapning (fig. S1)
- Lossa geringsknappen (79) och tryck in snabbspärren (80).
- Lås snabbspärren i läge för 0° och dra åt geringsknappen.
- Placera trästycket som ska sågas mot anslaget (7).
- Grip manöverhandtaget (10) och tryck in bladskyddets lossningsspak (9).
- Tryck in startknappen (11) för att starta motorn.
- Tryck ned huvudet så att bladet sågar igenom trästycket och när in i sågspringan (81).
- Efter avslutad sågning släpper du strömbrytaren och väntar tills klingan har stannat helt innan du för tillbaka huvudet till dess övre viloläge.
Vertikal geringskapning (fig. S2)
- Lossa geringsknappen (79) och tryck in snabbspärren (80). Flytta vridbordet åt höger eller vänster till önskad vinkel.
- Spärren griper automatiskt vid 15°, 22,5°, 35,3° och 45° åt både höger och vänster. Om arbetet kräver någon mellanvinkel, håll huvudet stadigt och spärra det genom att dra åt geringsknappen.
- Se alltid till att geringsknappen är ordentligt fastsatt innan du börjar såga.
- Följ samma procedur som för "vertikal rak kapning".

När du snedsågar en liten bit från trästyckets ända, placera trät så att biten som ska sågas av befinner sig på sidan med den större vinkeln mot anslaget; alltså stycket som ska sågas av till höger vid vänstergering och till vänster vid högergering.
Fasad kapning (fig. S3)
Fasvinkeln kan ställas in från 48° åt vänster till 2° åt höger och kan sågas med vridbordet inställt mellan noll och maximalt 45° geringsläge åt höger eller vänster.
- Lossa anslagets spärrknapp (89) och skjut sidoanslagets övre del så långt åt vänster som möjligt.
- Lossa fasklämmans knapp (17) och ställ in önskad fasvinkel.
- Dra åt fasklämman stadigt.
- Följ samma procedur som för "vertikal rak kapning".
Sammansatt geringssnitt (fig. T1 - T4)
En sammansatt gering är en sågning med både geringsvinkel (fig. T1) och fasningsvinkel (fig. T2) samtidigt. Ett sådant snitt används för att göra ramar eller lådor med avfasade sidor som den i fig. T3.

Om sågvinkeln varierar från snitt till snitt, kontrollera att spärrarna för fasning och gering är ordentligt åtdragna. Dessa knappar måste dras fast varje gång fasnings- eller geringsvinkeln har ändrats.

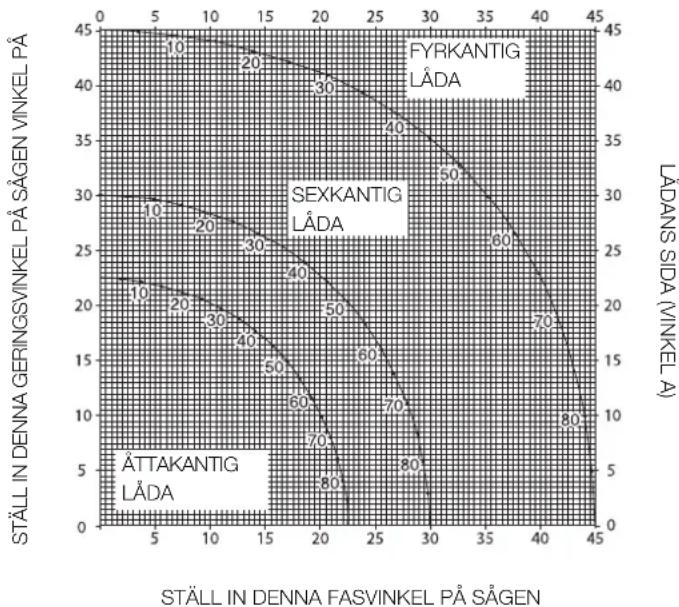

- Nedanstående diagram är till hjälp när du ställer in lutnings- och geringsvinkeln för att såga en sammansatt gering. Välj den vinkel "A" (fig. T4) som behövs för det aktuella projektet och sök upp den vinkeln på båglinjen i diagrammet. Följ från den punkten diagrammet rakt nedåt för rätt lutningsvinkel och rakt åt sidan för rätt geringsvinkel.
- Ställ in sågen för dessa vinklar och såga ett par provsnitt.
• Prova hur de sågade bitarna passar ihop.
Exempel: För att göra en fyrsidig läda med 30° yttervinkel (vinkel "A"), (fig. T4), använd bågen uppe till höger. Sök upp 25° på bågskalan. Följ den horisontella skärande linjen åt ena eller andra hålet för rätt geringsinställning av sågen (23°). Följ på samma sätt den vertikala skärande linjen uppåt eller nedåt för rätt lutningsvinkelinställning av sågen (40°). Gör alltid ett par snitt i provbitar för att kontrollera sågens inställning.

scatter
| STÄLL IN DENNA FASVINKEL PÅ SÄGEN | STÄLL IN DENNA GERINGSVINKEL PÅ SÄGEN VINKEL PÅ | LÅDANS SIDA (VINKEL A) | | -------------------------------- | --------------------------------------------- | ------------------------ | | 5 | 30 | 10 | | 10 | 25 | 20 | | 15 | 20 | 30 | | 20 | 15 | 40 | | 25 | 10 | 50 | | 30 | 5 | 60 | | 35 | 0 | 70 | | 40 | -5 | 80 | The contour lines represent different values of Lådans SIDA for each region. The label 'ATTAKANTIG LÅDA' appears near the bottom left of the contour line. Values are explicitly labeled on the contour lines.Sågning av fotlister
Sågning av fotlister utförs med en 45° fasningsvinkel.
- Gör alltid en tomkörning innan du börjar såga.
- Placera listens baksida mot sågen.
Innerhörn
- Vänster sida
- Placera listen med ovansidan mot anslaget.
- Spara vänstra sidan av snittet.
- Höger sida
- Placera listen med undersidan mot anslaget.
- Spara vänstra sidan av snittet.
Ytterhörn
- Vänster sida
- Placera listen med undersidan mot anslaget.
- Spara högra sidan av snittet.
- Höger sida
- Placera listen med ovansidan mot anslaget.
- Spara högra sidan av snittet.
Sågning välvda lister
Sågning av välvda lister utförs i sammansatt gering. För att uppnå extrem noggrannhet måste sågen ställas in med följande vinklar: 35,3° för gering 30° fasning. Dessa inställningar gäller vanliga välvda lister med vinklar på 45° upptill och 45° nedtill.
- Prova först med värdelöst material före den definitiva sågningen.
- All sågning sker med vänsterfasning och listens baksida nedåt.
Innerhörn
- Vänster sida
- Placera listen med ovansidan mot anslaget.
• Gering höger. - Spara vänstra sidan av snittet.
- Höger sida
- Placera listen med undersidan mot anslaget.
• Gering vänster. - Spara vänstra sidan av snittet.
Ytterhörn
- Vänster sida
- Placera listen med undersidan mot anslaget.
• Gering vänster. - Spara högra sidan av snittet.
- Höger sida
- Placera listen med ovansidan mot anslaget.
• Gering höger. - Spara högra sidan av snittet.
Sågning i sågbänkläge
- Använd alltid spaltkniven.
- Se alltid till att spaltkniven och bladskyddet står i rätt linje.
- Se alltid till att geringen står inställd och spärrad på 0°.

Såga inte metall i detta läge.
Klyvning (fig. U1 & U3)
- Ställ fasvinkeln på 0°.
- Ställ in sågbladets höjd.
- Ställ in parallellanslaget på önskat avständ.
- Håll arbetsstycket plant mot bordet och mot anslaget. Håll arbetsstycket ca. 25 mm från sågbladet.
- Håll båda händerna undan från sågbladets spår.
- Starta maskinen och låt bladet uppnå full hastighet.
- Mata långsamt in arbetsstycket under det övre bladskyddet och håll det tryckt mot anslaget. Låt tänderna såga, forcera inte arbetsstycket genom klingan. Bladets hastighet ska hållas konstant.
- Använd alltid en påskjutare (23) när du arbetar nära klingan.
- Stäng efter avslutat snitt av maskinen, låt sågbladet stanna och avlägsna arbetsstycket.

Skjut eller håll aldrig arbetsstyckets fria eller avsågade del.

Använd alltid en påskjutare när du klyver små arbetsstycken.
Fassnitt (fig. U2)
- Ställ in önskad fasvinkel.
• Arbeta vidare som vid klyvning.
Kapning (fig.V1)
- Ställ fasvinkeln på 0°.
- Ställ in sågbladets höjd.
- Ställ geringsanslaget på 0°.
- Fortsätt som vid klyvning men använd geringsanslaget för att skjuta arbetsstycket genom bladet.
Fasad kapning
• Ställ in önskad fasvinkel.
• Arbeta vidare som vid kapning.
Geringsnitt (fig. V2)
- Sätt geringsanslaget i önskad vinkel.
- Arbeta vidare som vid kapning.
Tillvalsutrustning

Dra alltid ut maskinens nätkontakt innan du monterar något tillbehör.
Dammutsugningssats (fig. W1 & W2)
Maskinen är försedd med två dammutsugningspunkter för bruk vid alla funktioner.
- Använd vid sågning av trä en dammsugare som uppfyller gällande föreskrifter för dammutsläpp.
Anslutning – geringsläge (fig. W1)
- Koppla ena ändan av den första slangen till dammutsugningsadaptern (13).
- Sätt slangens andra ända i grenrörets mellersta intag (128).
- Koppla ena ändan av den andra slangen till underbordsskyddet (63).
- Sätt slangens andra ända i grenrörets yttre intag.
Anslutning – sågbänkläge (fig. W2)
- Gör likadant som vid geringsläge, men koppla slangen från underbordsskyddet till bladskyddet (21).
Extra stöd/längdstopp geringssåg (fig. A5)
Det extra stödet och längdstoppet kan monteras på den högra eller vänstra sidan, eller med två satser på ömse sidor.
- Sätt delarna 31 -39 på de båda ledarskenorna (32 & 33).
- Använd det snedställbara stödet (34) för kapning av plankor med 210 mm bredd (15 mm tjocka).
Rullstödbord (fig. A6)
Rullstödbordet (40) används till att stödja långa arbetsstycken. I geringssågläge kan rullstödbordet monteras på den högra eller vänstra sidan, eller med två satser på ömse sidor. I sågbänksläge kan det även monteras vid sågbordets fram- eller baksida.
Sidobord (fig. A8)
Förlängningsbordet i sidled ökar avståndet från klyvningsanslaget till bladet till 600 mm eller mer, beroende på stavlängden som monteras på maskinen och bordets klämda position. Sidobordet måste användas tillsammans med ledarskenorna (33) (tillval). Det inställbara bordet är försett med en graverad skala längs framkanten och är monterat på ett stadigt underrede som kläms på ledarskenorna.
- Om sidobordet monteras till höger om maskinen löper dess avständsskala vidare i maskinbordets skala.
Skjutbord (fig. A9)
Detta skjutbord (43) rymmer träskivor till vänster om bladet upp till 1200 x 900 mm.
Ledarstängerna är monterade på en stadig legeringsprofil som snabbt kan avlägsnas från maskinen och ändå är helt inställbar i alla plan.
Anslaget omfattar ett måttband över hela längden för snabb placering av ett inställbart stopp och ett inställbart stöd för smala arbetsstycken.
Sägbänkskydd (fig. X1 - X4)
I länder där ett skydd av Suva-typ föreskrivs i lag, levereras detta som standardtillbehör. I andra länder kan det erhållas som tillval.
- Skjut kamdelarna (130) på bulten (129) i den visade riktningen (fig. X1).
- Led nu, från ramens insida, bulten med kamdelarna genom monteringspunkten (131). För bulten genom hålet så att gängan sticker ut genom utsidan av ramen.
• Montera handtaget (132) på gängan. - För in den korta delen av armen (133) i monteringshålet i ramen tills klackarna (134) griper i uttagen (135) (fig. X2).
• Dra fast handtaget (132). -
Fäst armen (133) vid ramens insida med en skruv (136) (fig. X3).
-
Lossa spärrknappen (137) (fig. X4).
- Montera skyddet på armen (133) genom att skjuta skyddet över stängen. Häll skyddet vertikalt så att stödel kan passera det första stiftet. Sänk skyddet så att det befinner mellan stiften.
- Dra åt spärrknappen.
Transport (fig. Y)

För transport ska maskinen alltid sättas i sågbänksläge med det övre bladskyddet monterat.
Med svänghjulen är maskinen lättare att flytta.
• Fäll in bakbenen i grundramen.
• Fäll ut frambenen ur ramen.
- Lyft maskinen vid benen.

Se alltid till att du har hjälp när maskinen ska flyttas. Den är för tung för att flyttas av en person.
Skötsel
Ditt D=WALT elverktyg har tillverkats för att, med så lite underhåll som möjligt, kunna användas länge. Varaktig och tillfredsställande användning erhålles endast genom noggrann skötsel och regelbunden rengöring.

Smörjning
Motorns lager är försmorda och vattentäta.
- Vridbordets lageryta ska regelbundet smörjas lätt där del löper över flänsen i det fasta bordet.
- Smörj då och då gängan för sågdjup.
- Alla delar där spån och sågdamm samlas bör regelbundet rengöras med en torr borste.
Kamjustering (fig Z1 - Z3)
Gör så här för att upphäva spelrummet mellan de båda bordsskivorna:
• Vrid maskinen till sågbänksläge.
- Avlägsna skruvarna (138) och hållarplattan (139).
- Lossa skruven (140) för justeringskammen (141).
• Vrid justeringskammen med en spetstång.
- Hål kammen på plats med tängen och dra åt skruven.
- Sätt tillbaka hållarplattan och dra åt skruvarna.
- Vrid maskinen till geringsläge. Kontrollera kraften som krävs för att snedställa sågen. Upprepa ovanstående steg om det går för trägt.

Förbrukade maskiner och miljön
När Din produkt är utsliten, skydda naturen genom att inte slänga den tillsammans med vanligt avfall. Lämna den till de uppsamlingsställen som finns i Din kommun eller till en DeWALT serviceverkstad.
DEWALT service
Skulle fel uppstå på maskinen, lämna då alltid in den till en auktoriserad serviceverkstad. Se aktuell prislista/katalog för vidare information elle kontakta D-EWALT.
På grund av forskning och utveckling kan ovanstående specifikationer ändras vilket inte meddelas separat.
GARANTI
• 30 DAGARS NÖJD-KUND-GARANTI •
Om du inte är fullständigt nöjd med din DeWALT-maskinens prestanda behöver du endast returnera den inom 30 dagar, komplett som vid köpet, till ditt inköpsställe eller en DeWALT auktoriserad serviceverkstad för fullständig återbetalning eller utbyte. Inköpsdatum måste påvisas.
• ETT ÄRS FRI FÖREBYGGANDE SERVICE •
Om din DEWALT-produkt inom 12 månader efter inköpsdatum kräver underhåll eller service, utförs detta kostnadsfritt av en auktoriserad serviceverkstad. Fri förebyggande service omfattar arbets- och reservdelskostnader för elektriska verktyg. Kostnad för tillbehör ingår ej. Inköpsdatum måste påvisas.
• ETT ÄRS GARANTI •
Om din DEWALT-produkt inom 12 månader efter inköpsdatum visar defekter på grund av brister i material eller vid produktionen, garanterar vi att kostnadsfritt ersätta alla defekta delar eller, på vårt eget initiativ, att gratis ersätta produkten på villkor att:
- Produkten inte har missbrukats.
- Eventuella reparationer har utförts av auktoriserad verkstad/personal.
- Inköpsdatum kan påvisas.
Denna garanti erbjuds som extra fördel och är separat från köparens föreskrivna rättigheter.
För adressen till närmaste DeWALT auktoriserade serviceverkstad, se aktuell katalog för vidare information eller kontakta DeWALT. Som alternativ finns en lista på auktoriserade DeWALT serviceverkstad och kompletta detaljer om vår after-sales service tillgångliga på Internet:
www.2helpU.com
Importör i Sverige: Black & Decker AB
