MANUAL DE UTILIZADOR C7BUM HiKOKI

MONTAJE Y FUNCIONAMIENTO

Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidas com esta ferramenta elétrica.

Se não seguir todas as instruções listadas abaixo, pode provocar um choque elétrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O termo “ferramenta elétrica” em todos os avisos refere-se à sua ferramenta ligada à corrente (com fios) ou à ferramenta elétrica de bateria (sem fi os).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e bem iluminada. As áreas escuras ou cheias de material são propícias aos acidentes.

b) Não trabalhe com ferramentas elétricas em ambientes explosivos, tais como na presença de líquidos infl amáveis, gases ou pó.

As ferramentas elétricas criam faíscas que podem incendiar o pó dos fumos.

c) Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta elétrica.

As distrações podem fazer com que perca controlo.

2) Segurança elétrica

a) As fichas da ferramenta elétrica devem corresponder à tomada. Nunca modifi que a ficha. Não utilize fichas adaptadoras com ferramentas elétricas ligadas à terra.

As fichas não modificadas e tomadas correspondentes reduzirão o risco de choques elétricos.

Existe um risco acrescido de choques elétricos se o seu corpo estiver ligado à terra.

c) Não exponha ferramentas elétricas à chuva ou condições de humidade.

A entrada de água numa ferramenta elétrica aumentará o risco de choques elétricos.

d) Não abuse do fio. Nunca utilize o fio para transportar, puxar ou desligar a ferramenta elétrica.

Mantenha o fio afastado do calor, óleo, margens afi adas ou peças em movimento.

Os fios danificados ou entrelaçados podem aumentar o risco de choques elétricos.

e) Quando trabalhar com uma ferramenta elétrica no exterior, utilize uma extensão adequada para utilização exterior.

A utilização de um fi o adequado para utilização no exterior reduz o risco de choques elétricos.

f) Se não for possível evitar a utilização de uma máquina elétrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD).

A utilização de um RCD reduz o risco de choques elétricos.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize o bom senso ao trabalhar com uma ferramenta elétrica.

Não utilize uma ferramenta elétrica quando estiver cansado ou sob a infl uência de drogas, álcool ou medicamentos.

Um momento de desatenção enquanto trabalha com ferramentas elétricas pode resultar em ferimentos pessoais graves.

b) Utilize equipamento de proteção pessoal. Utilize sempre proteção para os olhos.

O equipamento de proteção, tal como uma máscara de pó, sapatos de segurança anti-derrapantes, capacete ou proteção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais.

c) Evite arranques acidentais. Certifi que-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta.

Transportar ferramentas elétricas com o dedo no interruptor ou ativar ferramentas que estão com o interruptor ligado é propício a acidentes.

d) Remova qualquer chave de parafusos ou chave-inglesa de regulação antes de ligar a ferramenta.

Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais.

e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados.

Isto permite obter um melhor controlo da ferramenta em situações inesperadas.

f) Vista-se adequadamente. Não use roupas largas ou joias. Mantenha o seu cabelo e roupa longe de peças móveis.

As roupas largas, joias ou cabelo comprido podem fi car presos nas peças móveis.

g) Se forem fornecidos dispositivos para a ligação de extratores de pó e dispositivos de recolha, certifi que-se de que estes estão ligados e são utilizados adequadamente.

A utilização de uma recolha de pó pode reduzir os perigos relacionados com o po.

h) Não deixe que a familiaridade resultante de uma utilização frequente das ferramentas permita que se torne complacente e ignore os princípios de segurança das ferramentas.

Uma ação descuidada pode causar ferimentos graves numa fração de segundo.

4) Utilização da ferramenta e manutenção

a) Não force a ferramenta elétrica. Utilize a ferramenta correta para a sua aplicação.

A ferramenta corretá fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida.

b) Não utilize a ferramenta elétrica se o interruptor não a ligar ou desligar.

Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada.

c) Desligue a fi cha da fonte de alimentação e/ou remova a bateria da ferramenta elétrica, se removível, antes de efetuar quaisquer regulações, mudar os acessórios ou armazenar ferramentas elétricas.

Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta elétrica acidentalmente.

d) Armazene as ferramentas elétricas fora do alcance das crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta.

As ferramentas elétricas são perigosas nas mãos de utilizadores inexperientes.

e) Efetue a manutenção das ferramentas elétricas e acessórios. Verifi que a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afetar o funcionamento da ferramenta elétrica. Se danificada, mande reparar a ferramenta antes de utilizar.

Muitos acidentes são causados por ferramentas com má manutenção.

Português

f) Mantenha as ferramentas de corte afiadas e limpas.

As ferramentas de corte com uma manutenção adequada e extremidades afi adas são menos propensas a dobrar e mais fáceis de controlar.

g) Utilize a ferramenta elétrica, acessórios e brocas de ferramentas, etc., de acordo com estas instruções, tendo em consideração as condições de trabalho e o trabalho a ser efetuado.

A utilização de uma ferramenta elétrica para operações diferentes das previstas pode resultar numa situação perigosa.

h) Mantenha as pegas e as superfícies de manuseamento secas, limpas e livres de óleo e graxa.

Pegas de manuseamento escorregadias não permitem a manipulação segura e controlo da ferramenta em situações inesperadas.

5) Manutenção

a) Faça a manutenção da sua ferramenta elétrica por um pessoal de reparação qualifi cado e utilize apenas peças de substituição idênticas.

Isto garantirá que a segurança da ferramenta elétrica é mantida.

AVISO

Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance das crianças e pessoas doentes.

INSTRUÇÕES DE SEGURANÇA PARA TODAS AS SERRAS

a) PERIGO: Mantenha as mãos afastadas da área de corte e da lâmina. Mantenha a outra mão na pega auxiliar ou caixa do motor.

Se ambas as mãos estiverem a segurar a serra, não podem ser cortadas pela lâmina.

b) Não coloque as mãos debaixo da peça de trabalho.

O resguardo não pode protegê-lo da lâmina abaixo da peça de trabalho.

c) Ajuste a profundidade de corte à espessura da peça de trabalho.

Deve ser visível menos de um dente completo dos dentes da lâmina abaixo da peça de trabalho.

d) Nunca segure a peça de trabalho nas suas mãos ou ao longo da perna durante o corte. Fixe a peça de trabalho numa plataforma estável.

E importante fi xar a peça corretamente para minimizar a exposição do corpo, dobragem da lâmina ou perda de controlo.

e) Segure a ferramenta elétrica pelas superfícies isoladas, ao efetuar uma operação onde a ferramenta de corte pode entrar em contacto com cablagem oculta ou o seu próprio cabo.

O contacto com um fio sob tensão pode colocar as peças metálicas expostas sob tensão e provocar choques elétricos ao operador.

f) Ao serrar ao comprido, use sempre uma proteção de serragem ao comprido ou um guia de margens direitas.

Isto melhora a precisão de corte e reduz o risco de dobragem da lâmina.

g) Use sempre lâminas com o tamanho e formato corretos (diamante versus redondo) dos orifícios de fi xação.

As lâminas que não correspondem às ferramentas de montagem da serra vão funcionar excentricamente, causando perda de controlo.

h) Nunca utilize anilhas ou parafusos de lâmina danifi cados ou incorretos.

As anilhas e os parafusos de lâmina foram especialmente concebidos para a serra, para desempenho ideal e segurança de utilização.

- o recuo é uma reação súbita a uma lâmina de serra atracada, presa ou desalinhada, fazendo com que uma serra descontrolada se levante da peça de trabalho, na direção do operador;

- quando a lâmina está atracada ou bastante presa no corte, a lâmina para e a reação do motor faz com que a unidade salte na direção do operador;

- se a lâmina ficar torcida ou desalinhada no corte, os dentes da margem traseira da lâmina podem enterrar-se na superfície superior da madeira, fazendo com que a lâmina saia do corte e salte na direção do operador.

O recuo é o resultado de uma utilização incorreta da serra e/ou condições ou procedimentos incorretos de utilização e pode ser evitado tomando as precauções adequadas, conforme indicado abaixo.

a) Agarre bem a serra com ambas as mãos e posicione os braços de modo a resistir às forças de recuo. Posicione o corpo em qualquer um dos lados da lâmina, mas não alinhado com a lâmina.

O recuo pode fazer com que a serra salte para trás, mas as forças de recuo podem ser controladas pelo operador, se forem tomadas as precauções adequadas.

b) Quando a lâmina está a dobrar ou ao interromper um corte, por qualquer razão, solte o gatilho e segure a serra sem se mexer até a lâmina parar por completo.

Nunca tente remover a serra da peça de trabalho ou puxar a serra para trás enquanto a lâmina está em movimento, caso contrário, podem ocorrer recuos. Inspecione e tome ações corretivas para eliminar a causa de dobragem da lâmina.

c) Ao reiniciar uma serra na peça de trabalho, centre a lâmina da serra no corte de modo a que os dentes da serra não entrem em contacto com o material.

Se a lâmina da serra se dobrar, pode levantar ou recuar da peça de trabalho quando a serra é reiniciada.

d) Instale painéis grandes para minimizar o risco de aperto e recuo da lâmina.

Os painéis grandes tendem a ceder sob o seu próprio peso. Os apoios têm de ser colocados sob o painel em ambos os lados, perto da linha de corte e da extremidade do painel.

e) Não utilize lâminas rombas ou danifi cadas.

As lâminas não afiadas ou incorretamente instaladas produzem um corte exterior causando fricção excessiva, dobragem da lâmina e recuos.

f) A profundidade da lâmina e as alavancas de bloqueio do ajuste devem estar apertadas e fixas antes de efetuar o corte.

Se o ajuste da lâmina se mover durante o corte, pode causar dobragem e recuos.

g) Tenha muito cuidado ao serrar em paredes existentes ou outras áreas ocultas.

A lâmina saliente pode cortar objetos que podem causar recuos.

Função do resguardo inferior

a) Confirme o fecho adequado do resguardo inferior antes de cada utilização. Não utilize a serra se o resguardo inferior não se mover livremente e fechar instantaneamente. Nunca bloqueie o resguardo inferior na posição aberta.

Se a serra cair acidentalmente, o resguardo pode ficar dobrado.

Levante o resguardo inferior com a pega retrátil e certifique-se de que se move livremente e não toca na lâmina ou em qualquer outra parte, em todos os ângulos e profundidades de corte.

b) Verifi que o funcionamento da mola do resguardo inferior. Se o resguardo e a mola não estiverem a funcionar corretamente, têm de ser reparados antes da utilização.

O resguardo inferior pode funcionar incorretamente devido a peças danifi cadas, resíduos ou uma acumulação de detritos.

c) O resguardo inferior pode ser recolhido manualmente apenas para cortes especiais como "cortes em profundidade" e "cortes compostos". Levante o resguardo inferior recolhendo a pega e assim que a lâmina penetrar o material, o resguardo inferior tem de ser libertado.

Para os restantes cortes, o resguardo inferior deve funcionar automaticamente.

d) Certifi que-se sempre de que o resguardo inferior cobre a lâmina antes de colocar a serra na bancada ou chão.

Um lâmina desprotegida e em rotação vai fazer com a serra se desloque para trás, cortando o que surgir no seu caminho. Atente no tempo que decorre até a lâmina parar após o interruptor ser solto.

Função de lâmina fendida

a) Utilize a serra adequada para a lâmina fendida.

Para a função de lâmina fendida, o corpo da lâmina deve ser mais fino do que a lâmina fendida e a largura de corte da lâmina deve ser mais larga do que a espessura da lâmina fendida.

b) Ajuste a lâmina fendida, tal como descrito no manual de instruções.

O espaçamento e alinhamento incorrectos poderão tornar a lâmina fendida inefi caz para evitar os coices.

c) Utilize sempre a lâmina fendida, excepto quando cortar em inclinação.

A lâmina fendida deve ser substituída após um corte profundo. A lâmina fendida provoca interferências durante o corte profundo e pode criar recuo.

d) Para que a lâmina fendida funcione, deve estar engatada na peça de trabalho.

A lâmina fendida é ineficaz em evitar coices durante os cortes curtos.

e) Não utilize a serra caso a lâmina fendida esteja dobrada.

Mesmo uma pequena interferência pode abrandar a velocidade de fecho da protecção.

AVISOS DE SEGURANÇA ADICIONAIS

1. Utilize apenas um diâmetro de lâmina especificado na máquina.

2. Não utilize um disco abrasivo.

3. Não utilize lâminas de serra deformadas ou fissuradas.

4. Não utilize lâminas de serra feitas de aço de alta velocidade.

5. Não utilize lâminas de serra que não estão em conformidade com as características especificadas nestas instruções.

6. Não pare as lâminas de serra através de pressão lateral no disco.

7. Mantenha sempre as lâminas de serra afiadas.

8. Certifique-se de que o resguardo inferior se move suave e livremente.

9. Nunca utilize a serra circular com o resguardo inferior fi xo na posição aberta.

10. Certifique-se de que o mecanismo de retração do sistema do resguardo funciona corretamente.

11. O corpo das lâminas de serra devem ser mais finos que a lâmina fendida e que a espessura para cortar, ou corte (com o conjunto de dentes) deve ser maior que a da lâmina fendida.

12. Nunca utilize a serra circular com a lâmina da serra virada para cima ou para o lado.

13. Certifique-se de que o material está livre de substâncias estranhas como pregos.

14. A lâmina fendida deve ser usada sempre ao cravar no meio da peça a ser trabalhada.

15. Desligue a ficha da tomada antes de efetuar qualquer ajuste, reparação ou manutenção.

16. Para os modelos C6BU3, C6BUM, C7BU3 e C7BUM, tenha cuidado com o coice do travão.

Os modelos C6BU3, C6BUM, C7BU3 e C7BUM têm um travão elétrico que funciona quando o interruptor é libertado. Uma vez que existe um pouco de coice quando o travão é activado, certifi que-se de que segura bem no corpo principal.

1. Podem, por vezes, ocorrer faíscas devido à operação de travagem quando o interruptor estiver desligado dado que os modelos C6BU3, C6BUM, C7BU3 e C7BUM utilizam travões elétricos. Saiba, no entanto, que este fenômeno não é um problema da máquina.

2. Para os modelos C6BU3, C6BUM, C7BU3 e C7BUM, quando o travão se tornar inefi caz, substitua as escovas de carvão por umas novas.

3. Certifique-se de que a fonte de alimentação a utilizar está em conformidade com os requisitos de alimentação especificados na placa de características do produto.

4. Antes de a ferramenta ser conectada à tomada, certifi que-se de que o interruptor de alimentação está na posição OFF (Desligado).

Se a fi cha for ligada a uma tomada com o interruptor de alimentação na posição ON, a ferramenta elétrica irá ligar imediatamente, o que pode causar uma acidente grave

1. Quando a área de trabalho é removida da fonte de alimentação, utilize uma extensão de espessura e capacidade nominal suficientes. A extensão deve ser mantida o mais curta possível.

2. Uma vez que a lâmina da serra vai estender-se além da superfície inferior da madeira, coloque a madeira numa bancada ao cortar. Se um bloco quadrado for utilizado como uma bancada, escolha uma superfície nivelada para garantir que está bem estabilizado. Uma bancada instável vai resultar numa utilização perigosa. (Fig. 3) Para evitar possíveis acidentes, certifique-se sempre de que a parte de madeira restante após cortar está bem fi xa na posição.

3. Se esta alavanca permanecer solta, vai criar uma situação muito perigosa. Fixe sempre minuciosamente. (Fig. 4)

4. E muito perigoso permitir que este parafuso de orelhas permaneça solto. Fixe sempre minuciosamente. (Fig.5)

5. Antes da operação de corte, familiarize-se com o material que vai cortar. Se o material a cortar gerar pós nocivos/tóxicos, certifi que-se de que o saco de pó ou sistema de extração de pó adequado está bem ligado à saída de pó. Use uma máscara de pó, se disponível.

○ Antes de começar a serrar, certifique-se de que a lâmina da serra atingiu rotações de velocidade máxima.

- Caso a lâmina da serra pare ou faça um ruído anormal, coloque imediatamente o interruptor na posição OFF.

○ Tenha sempre cuidado para evitar que o cabo de alimentação se aproxime da lâmina de serra rotativa.

○ Utilizar a serra circular com a lâmina da serra virada para cima ou para o lado é muito perigoso. Essas aplicações invulgares devem ser evitadas.

○ Ao cortar materiais, use sempre óculos de proteção.

○ Após concluir um trabalho, retire a ficha da tomada.

1. Após ter instalado a lâmina da serra, volte a certificar-se de que a alavanca de bloqueio está bem fixa na posição indicada.

2. Os modelos C6U3, C6BU3, C7U3 e C7BU3 estão equipados com uma função de soprador. No entanto, não use a ferramenta apenas para a função de soprador. (Fig. 8)

Português

1. Verifi que se há cortes ou arranhões no cabo.
2. Verifi que o exterior e garanta que não existem danos.

3. Use uma serra de aparas que sirva para cortar madeira.

4. Use uma serra de aparas com uma velocidade indicada que seja igual ou superior à velocidade de rotação apresentada na ferramenta.

5. Não pousar a serra em cima do carril-guia.

NOMES DOS COMPONENTES (Fig. 1 – Fig. 23)

1	Gatilho	14	Porca de orelhas de inclinação	27	Parafuso M4	40	Parafuso para máquina M5x12
2	Tampa da serra Tampa	da escova	Linha pré-marcada	28		41	Adaptador do carril de guia
3	Alavanca da guarda inferior	16	Empunhadeira	29	Escala frontal a uma inclinação de 45°	42	Barra do carril
4	Lâmina para rachar Botão de desbloqueio			30	Escala frontal quando não inclinado	43	Barra (A)
5	Parafuso M8 Alavanca de bloqueio Mola de Bloqueio Barra (B)					44
6	Arruela (B)	19	Placa de identificação	32	Colector de pó	45	Parafuso-borboleta
7	Lâmina da serra Alavanca	20	Alavanca (curta)	33		46	Encaixe quadrado de base
8	Guarda da lâmina inferior	21	Suporte do cabo Parafuso M4			47	Parafuso de montagem
9	Guarda	22	Parafuso de orelhas de inclinação	35	Parafuso M5 Lascas de madeira
10	Peça guia Alavanca inclinada			36	Chave de barra hexagonal de 6 mm	49	Parafuso de ajuste de paralelismo
11	Base	24	Madeira	37	Arruela (A) Quadrado	50
12	Medidor inclinado	25	Bancada de trabalho	38	Carril de guia	51	Parafuso Allen
13	Parafusos de orelhas para apertar a guia	26	Parafuso M8 Lábio de borracha			52	Chave de barra hexagonal de 3 mm

SÍMBOLOS

AVISO

De seguida, são apresentados os símbolos utilizados para a máquina. Assimile bem seus signifi cados antes da utilização.

	C6U3 / C6BU3 / C6UM / C6BUM / C7U3 / C7BU3 / C7UM / C7BUM : Serra circular
	Para reduzir o risco de lesão, o utilizador deve ler o manual de instruções.
	Utilize sempre proteção para os olhos.
	Utilize sempre proteção para os ouvidos.
	Apenas para países da UENão deixe ferramentas elétricas no lixo doméstico!De acordo com a diretiva europeia 2012/19/UESobre ferramentas elétricas e eletrónicas usadas e a implementação de acordo com a lei nacional, as ferramentas elétricas no fi nal da vida útil devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem ecológica.
V	Tensão nominal
	Profundidade de corte

P	Entrada de alimentação
n_0	Velocidade sem carga
	Peso (sem cabo)
	Ligar
	Desligar
	Desligue a fi cha principal da tomada elétrica
[92WW]	Soprador
	Ação proibida
[Y08A]	Ferramenta de classe II

ACESSÓRIOS-PADRÃO

Além da unidade principal (1 unidade), a embalagem contém os acessórios listados abaixo.

O Lâmina da serra (instalada na ferramenta) .....1

Dia. 165 mm ....C6U3, C6BU3, C6UM, C6BUM Dia. 190 mm ....C7U3, C7BU3, C7UM, C7BUM

○ Chave sextavada ....1
○ Guarda 1
○ Parafuso-borboleta 1
O Mola de Bloqueio ....1
○ Alavanca (curta) ....1
○ Colector de pó ....1

Os acessórios de série estão sujeitos a mudanças sem aviso prévio.

APLICAÇÕES

Cortar vários tipos de madeira.

ESPECIFICAÇÕES

As especificações desta máquina estão listadas na tabela na página 142.

NOTA

Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.

MONTAGEM E UTILIZAÇÃO

Ação Figura Página
Ajustar a profundidade de corte	4 143
Ajustar o ângulo de inclinação	5 143
Ajuste da lâmina fendida (C6U3, C6BU3, C6UM, C6BUM)	6 143
Ajuste da lâmina fendida (C7U3, C7BU3, C7UM, C7BUM)	7 144
Não utilize a ferramenta apenas com a função de soprador (apenas C6U3, C6BU3, C7U3 e C7BU3)	8 144
Ajuste da guarda (apenas C6U3, C6BU3, C7U3 e C7BU3)	9 144
Linha de corte	10 144
Regular o guia	11 144
Usar o suporte do cabo	12 144
Montar o conjunto de recolha de pó	13 144
Funcionamento do interruptor*1	14 144
Cortar em ângulos retos	15 145
Corte inclinado (na direção +45°)	16 145
Desmontar a lâmina da serra	17 145
Montar a lâmina da serra*2	18 146
Usar o carril de guia*3 (apenas C6UM, C6BUM, C7UM e C7BUM) (acessórios opcionais)	19 146
Usar o adaptador do carril de guia*4 (apenas C6U3, C6BU3, C7U3 e C7BU3) (acessórios opcionais)	20 147

Ajustar a base e a lâmina de serra para manter o paralelismo (apenas C6UM, C6BUM, C7UM e C7BUM)	21 147
Ajustar a base e a lâmina da serra para manter na perpendicular (apenas C6U3, C6BU3, C7U3 e C7BU3)	22 147
Ajustar a base e a lâmina da serra para manter na perpendicular (apenas C6UM, C6BUM, C7UM e C7BUM)	23 147
Selecionar acessórios	—	149

*1 Antes de iniciar o trabalho, verifique se o interruptor liga (ON) e desliga (OFF) corretamente a ferramenta. Enquanto a ferramenta está conectado à tomada, certifi que-se de que a serra para quando o interruptor é OFF (Desligado).

Em algumas regiões, não é necessário executar a etapa 1.

*2 Diâmetro de serra utilizável:

C6U3, C6BU3, C6UM, C6BUM ..... 165 a 162 mm

C7U3, C7BU3, C7UM, C7BUM ..... 190 a 185 mm

Espessura do corpo: até 1,5 mm, largura da ponta: pelo menos 1,9 mm

Espessura da lâmina fendida: 1,8 mm

*3 Use o carril de guia ao cortar em linhas retas longas. O lábio de borracha do carril de guia funciona para impedir uma fragmentação na superfície de corte. Ao usar o carril de guia pela primeira vez, corte o lábio de borracha da seguinte forma: Defi na a profundidade de corte da ferramenta para o máximo e o ângulo da lâmina de serra para perpendicular (0°), puxe o interruptor completamente e corte a uma velocidade lenta e constante.

Após o lábio de borracha ser cortado, também pode ser usado para o corte com ângulo de 45°.

*4 Utilize com o C6U3, C6BU3, C7U3 e C7BU3 quando utilizar o carril de guia.

NOTA

Ao executar a operação de corte usando o carril de guia, lembre-se que a profundidade de corte diminui à medida que a espessura do carril de guia aumenta.

MANUTENÇÃO E INSPEÇÃO

1. Inspecionar a lâmina da serra

Uma vez que a utilização de uma lâmina de serra romba vai reduzir a efi ciência e causar possíveis avarias do motor, afi e ou substitua a ferramenta assim que detetar abrasão.

2. Inspeccionar os parafusos de montagem

Inspeccione regularmente todos os parafusos de montagem e certifi que-se de que estão bem apertados. Caso algum parafuso esteja solto, reaperte-o imediatamente. Caso contrário, pode resultar em ferimentos graves.

3. Inspeção das escovas de carvão (Fig. 24)

O motor utiliza escovas de carvão que são peças consumíveis. Uma vez que uma escova de carvão excessivamente gasta pode resultar em problemas do motor, substitua as escovas de carvão por umas novas com o mesmo n.º ⑧ de escova de carvão mostrado na imagem quando fi ca gasta ou quando se aproxima do “limite de desgaste” ⑨. Além disso, mantenha sempre as escovas de carvão limpas e certifique-se de que elas deslizam livremente nos suportes de escova.

PRECAUÇÃO

○ Ao substituir escovas de carvão por novas, use sempre peças genuínas HiKOKI com o número (56) especificado no desenho.

Português

Para os modelos C6BU3, C6BUM, C7BU3 e C7BUM, o travão pode não funcionar se forem utilizadas escovas de carvão diferentes das especificadas.
Quando o freio se tornar inefi caz, substitua as escovas de carvão por novas.

4. Troca de escovas de carvão

Desmonte a proteção da escova com uma chave de fenda. As escovas de carvão podem, então, ser facilmente removidas.

5. Substituir o cabo de alimentação

Se for necessária a substituição do cabo de alimentação, isto tem de ser efetuado pelo fabricante deste agente de modo a evitar um risco de segurança.

6. Manutenção da unidade do motor

A bobinagem do motor é uma parte importante desta ferramenta. Evite danos e tenha cuidado para evitar o contacto com óleo de limpeza ou água. Depois de 50 horas de uso, limpe o motor soprando nos orifícios de ventilação do compartimento do motor com ar seco de uma pistola de ar ou outra ferramenta (Fig. 25).

Pó ou acumulação de partículas no motor pode resultar em danos.

7. Inspeção e manutenção da guarda inferior

Certifi que-se sempre de que a guarda da lâmina inferior se movimenta facilmente.

Em caso de mau funcionamento, repare imediatamente a guarda inferior.

Para a limpeza e manutenção, use uma pistola de ar ou outra ferramenta de sopro para limpar o espaço entre a guarda inferior e a tampa da engrenagem, bem como a peça de rotação da guarda inferior com ar seco (Fig. 25).

Fazê-lo é efi caz para a emissão de aparas ou outras partículas.

A acumulação de aparas e outras partículas em torno da guarda inferior pode resultar em avaria ou danos.

AVISO

Para evitar inalação de pó ou irritação ocular, use óculos de proteção e uma máscara contra o pó ao utilizar uma pistola de ar ou outra ferramenta para limpar a guarda inferior, orifícios de ventilação ou outras peças do produto.

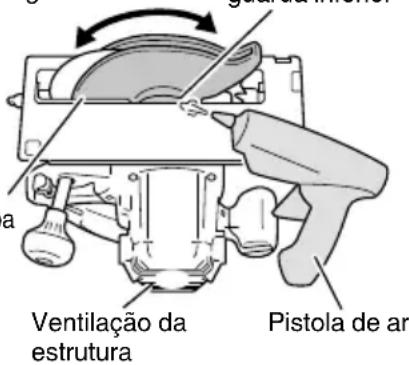

Assegure um bom movimento da guarda inferior Parte de rotação da guarda inferior

Espaço entre a guarda e a tampa da engrenagem

a Ventilação da estrutura Pistola de ar

Fig. 25

PRECAUÇÃO

Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país.

GARANTIA

Garantimos que a HiKOKI Power Tools obedece às normas legislativas de cada país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta elétrica, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um centro de assistência autorizado da HiKOKI.

Informação a respeito de ruídos e vibração do ar

Os valores medidos foram determinados de acordo com a EN62841 e declarados em conformidade com a ISO 4871.

Nível de potência sonora ponderado A medido: 109 dB (A) Nível de pressão sonora ponderado A medido: 98 dB (A) Incerteza K: 3 dB (A)

Use proteção auditiva.

Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN62841.

Cortar aglomerado:

Valor de emissão de vibrações a_h=2,5 m/s^2

Incerteza K = 1,5 m/s2

O valor total de vibração declarado foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar ferramentas.

Podé também ser utilizado numa avaliação preliminar de exposição.

AVISO

O valor de emissão de vibrações durante a utilização da ferramenta elétrica pode ser diferente do valor total declarado, consoante as formas de utilização da ferramenta.

Identificar as medidas de segurança para proteger o operador, que são baseadas numa estimativa de exposição nas atuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de acionamento do gatilho).

NOTA

Devido ao programa contínuo de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.

ALLMÄNNA SÄKERHETSVARNINGAR FÖR ELEKTRISKA VERKTYG

WARNING
