KULLANIM KILAVUZU C7BUM HiKOKI

GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI

DİKKAT

Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun.

Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Bu kılavuzu gelecekte başvurmak üzere saklayın.

Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun.
Dağınık veya karanlık alanlar kazalara davetiye çıkarır.
b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın.
Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir.
c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın.
Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fişi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın.
Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın.
Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır.

b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının.

Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar.

c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır.

d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fişini prizden çıkarmak için kabloyu kullanmayın.

Kabloyu ısidan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun.

Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır.

e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın.

Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır.

f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın.

RCD kullanılması elektrik çarpma riskini azaltır.

3) Kişisel emniyet

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın.

Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın.

Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir.

b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın.
Uygun koşullar için kullanılan bir toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır.
c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun.
Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fişini takmanız kazalara davetiye çıkarır.
d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın.
Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir.
e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun.
Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur.
f) Uygun şekilde giyinin. Bol elbiseler giymeyin veya takı takmayın. Saçlarını zı ve elbisenizi hareketli parçalardan uzak tutun.
Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir.
g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun.
Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir.
h) Aletlerin sık kullanılmasıyla elde edilen aşinalığın rahat davranmanıza ve aletin güvenlik prensiplerini ihmal etmenize sebep olmasına izin vermeyin.
Dikkatsiz bir hareket, bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın.
Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır.
b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın.
Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır.
c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fişi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın.
Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır.

d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin.

Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir.

e) Aletlerin ve aksesuarların bakımını yapın. Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin.

Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır.

Türkçe

f) Aletleri keskin ve temiz tutun.

Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın.

Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir.

h) Tutamakları ve kavrama yüzeylerini kuru, temiz, yağsız ve gressiz tutun.

Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde idare ve kontrol edilmesine izin vermez.

5) Servis

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın.

Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır.

ÖNLEM

Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

TÜM TESTERELER İÇİN GÜVENLİK TALİMATLARI

Kesme işlemleri

a) TEHLIKE: Ellerinizi kesme alanından ve biçaktan uzak tutun. Diğer elinizi yardımcı kol veya motor gövdesi üzerinde tutun.

Testereyi her iki elinizle tutarsanız, biçak ellerinizi kesemez.

b) İş parçasının altına uzanmayın.

Muhafaza, iş parçasının altında sizi bıçaktan koruyamaz.

c) Kesme derinliğini iş parçasının kalınlığına göre ayarlayın.

İş parçasının altından, biçak dişlerinin bir tam dişten az kısmı görünmelidir.

d) Kesim yaparken iş parçasını kesinlikle ellerinizle veya bacağınızın üzerinde tutmayın. İş parçasını dengeli bir platforma sabitleyin.

Vüçudunuzun tehlikeye maruz kalması, biçak sıkışması veya kontrol kaybı riskini asgariye düşürmek için işi uygun şekilde desteklemeniz önemlidir.

e) Kesici aletin gizli kablolarla veya kendi kablosuyla temas edebileceği bir işlem yaparken, elektrikli aleti yalıtlılmış kavrama yüzeylerinden tutun.

"Aktif" bir telle temas, elektrikli aletin çıplak metal parçalarını "aktif" hale getirebilir ve kullanıcıya bir elektrik şoku verebilir.

f) Yarma işlemi yaparken daima bir yarma perdesi veya düz kenar kılavuzu kullanın.

Bu, kesme doğruluğunu artırır ve biçak sıkışması olasılığını azaltır.

g) Daima çark delikleri doğru boyut ve şekilde olan (yuvarlağa karşılık elmas) bıçaklar kullanın.

Testerenin montaj donanımına uygun olmayan bıçaklar, merkezden sapmış bir şekilde çalışarak kontrol kaybına neden olacaktır.

h) Kesinlikle hasar görmüş veya yanlış biçak rondelaları veya civata kullanmayın.

Bıçak rondelaları ve civata, ideal çalışma performansı ve güvenliği için testerenize özel şekilde tasarlanmıştır.

Geri tepme nedenleri ve ilgili uyarılar

- geri tepme, sıkışan, tutulan veya yanlış hizalanan bir testere bıçağına karşı ani bir tepki olup, kontrol edilemeyen testerenin yukarı doğru kalkmasına ve iş parçasından çıkarak operatöre yönelmesine neden olur;

- biçak sıkıştığında veya kapanan kertik tarafından sıkıca tutulduğunda, biçak hareketi gecikir ve motor tepkisi üniteyi hızlica geriye, operatöre doğru hareket ettirir;

- eğer bıçak kesik içinde burdensilir veya hizasını kaybederse, bıçağın arka kenarındaki dişler ağacın üst yüzeyine dalarak bıçağın kertiğin dışına çıkmasına ve geriye, operatöre doğru sıçramasına neden olabilir.

Geri tepme, testerenin yanlış kullanılmasının ve/veya yanlış çalıştırma işlemlerinin veya koşullarının sonucu oluşur ve aşağıda belirtildiği gibi uygun önlemler alınarak engellenebilir.

a) Testereyi her iki elinizle sıkıca kavrayın ve kollarınızı geri tepme kuvvetlerine direnecek şekilde tutun. Vücudunuzu bıçağın bir kenarında, fakat bıçakla aynı doğrultuda tutun.

Geri tepme testerenin geriye doğru sıçramasına neden olabilir; fakat eğer uygun önlemler alınırsa geri tepme kuvvetleri operatör tarafından kontrol edilebilir.

b) Biçak sıkıştığında veya herhangi bir nedenle bir kesme işlemine ara verdiğimizde, tetiği serbest bırakın ve biçak tamamen duruncaya kadar testereyi malzeme içinde hareketsiz tutun.

B ıçak hareket halindeyken kesinlikle testereyi malzemeden çıkarmaya çalışmayın veya geriye doğru çekmeyin; aksi halde geri tepme oluşabilir.

Biçağın sıkışma nedenini araştırın ve gidermek için gereken işlemi yapın.

c) Testereyi iş parçası üzerinde tekrar çalıştırmaya başlarken, testere dişleri malzeme içinde kavramayacak şekilde testere bıçağını kertik içinde ortalayın.

Eğer testere bıçağı sıkışırsa, testere yeniden çalıştırıldığında yukarı doğru hareket edebilir veya iş parçasından geri tepebilir.

d) Biçak sıkışması ve geri tepme riskini asgariye düşürmek için büyük levhaları destekleyin.

Büyük levhalar kendi ağırlıkları altında bükülme eğilimi gösterirler. Destekler, her iki tarafta levhanın altına, kesme çizgisinin ve levha kenarının yakınına yerleştirilmelidir.

e) Körelmiş veya hasar görmüş biçakları kullanmayın. Bilenmemiş veya uygun şekilde ayarlanmamış biçaklar dar kesikler üreterek aşırı sürtünmeye, biçak sıkışmasına ve geri tepmeye neden olurlar.

f) Kesim yapmadan önce, biçak derinliği ve eğim ayarı kilitleme levyeleri sıkı ve emniyetli olmalıdır.

Kesim sırasında biçak ayarının kayması, sıkışmaya ve geri tepmeye neden olabilir.

g) Mevcut duvarlarda veya başka kör alanlarda kesim yaparken çok dikkatli olun.

Çıkıntı yapan biçak, geri tepmeye neden olabilecek nesneleri kesebilir.

Alt muhafazanın işlevi

a) Her kullanımdan önce alt muhafazanın doğru şekilde kapanıp kapanmadığını kontrol edin. Alt muhafaza serbestçe hareket etmiyor ve hemen kapanmıyorsa testereyi çalıştırmayın. Kesinlikle alt muhafazayı açık konuma ayarlamayın.

Testere kazayla düşürülürse, alt muhafaza bükülebilir.

Alt muhafazayı geri çekme koluyla kaldırın ve serbestçe hareket ettiğinden ve herhangi bir kesim açısından veya derinliğinde bıçağa veya başka herhangi bir parçaya dokunmadığından emin olun.

b) Alt muhafaza yayının çalışmasını kontrol edin. Muhafaza ve yay uygun şekilde çalışmıyorsa, kullanımdan önce tamir edilmelidir.

Hasar gören parçalar, yapışkan birikintiler veya döküntüler nedeniyle alt muhafaza ağır çalışabilir.

c) Alt muhafaza sadece “dalarak kesim” ve “bileşik kesim” gibi özel kesimler için manüel olarak geri çekilebilir. Tutamağı geri çekerek alt muhafazayı kaldırın ve biçak malzemeye girer girmez alt muhafaza serbest bırakılmalıdır.

Diğer tüm kesme işlemleri için, alt muhafaza otomatik olarak çalışmalıdır.

d) Testereyi tezgaha veya yere koymadan önce daima alt muhafazanın bıçağı kapladığından emin olun.

Korunmayan, hareketli bir biçak, testerenin geriye doğru hareket ederek yolundaki her şeyi kesmesine neden olacaktır. Düğme serbest bırakıldıktan sonra bıçağın durması için geçen zamana dikkat edin.

Yarma biçak işlevi

a) Yarma biçak için uygun testere ağızı kullanın.

Yarma bıçağın iş görmesi için, biçak gövdesinin yarma bıçaktan daha ince olması ve testere ağzının yarma bıçağın kalınlığından daha geniş olması lazımdır.

b) Bu kullanım kılavuzunda belirtildiği gibi yarma bıçağının ayarlanması.

Yanlış aralık, pozisyon ve hizalama, yarma bıçağının geri tepme önleminde etkisiz kalmasına neden olur.

c) Dalarak kesme dışında her zaman yarma biçağı kullanın.

Yarma bıçağı, dalarak kesimden sonra değiştirilmelidir. Yarma bıçağı, dalarak kesim sırasında sorun yaratır ve geri tepmeye neden olabilir.

d) Yarma bıçağının düzgün çalışması için işlenen parçaya direkt uygulanması gerekir.

Kısa kesimler sırasında yarma bıçağı geri tepmeye karşı etkili değildir.

e) Yarma biçağı)bükülmüşse testereyi çalıştırmayın.

Sadece çok az bir eğiklik bile koruyucunun kapatma hızını yavaşlatabilir.

İLAVE GÜVENLİK UYARILARI

1. Sadece makine üzerinde belirtilen biçak çapını kullanın.

2. Başka herhangi bir taşlama çarkı kullanmayınız.

3. Deforme olmuş veya çatlamış testere bıçaklarını kullanmayın.

4. Yüksek hız çeliğinden yapılmış testere biçaklarını kullanmayın.

5. Bu talimatlarda belirtilen özellikleri uymayan testere bıçaklarını kullanmayın.

6. Testere bıçaklarını disk üzerinde yanal baskı uygulayarak durdurmayın.

7. Testere bîçaklarını daima keskin tutun.

8. Alt muhafazanın düzgün ve serbestçe hareket ettiğinden emin olun.

9. Yuvarlak testereyi hiçbir şekilde alt koruyucu açık pozisyondayken kullanmayın.

10. Muhafaza sisteminin geri çekme mekanizmasının doğru şekilde çalıştığından emin olun.

11. Testere bıçağının gövdesi yarma bıçağı ve kesimin genişliğinden ince veya kesim (diş takımlı) yarma bıçağının kalınlığından daha büyük olmalıdır.

12. Yuvarlak testereyi hiçbir şekilde testere biçağı yukarıya veya yana dönükken kullanmayın.

13. Malzemede çivi gibi yabancı maddeler bulunmadığından emin olun.

14. Çalışılacak parçanın üzerine ortadan dalma işlemi dışında, yarma bıçağı her zaman için kullanılmalıdır.

15. Herhangi bir ayar, tamir veya balım işlemi yapmadan önce elektrik fişini prizden çıkarın.

16. C6BU3, C6BUM, C7BU3 ve C7BUM modelleri için fren geri tepmesine dikkat edin.

C6BU3, C6BUM, C7BU3 ve C7BUM modelleri anahtar serbest bırakıldığında çalışan elektrikli bir frene sahiptir. Fren mekanizması çalıştığında bazı geri tepmeler olacağından aletin ana gövdesini sıkı tutuğunuzdan emin olun.

1. C6BU3, C6BUM, C7BU3 ve C7BUM modelleri elektrikli frenler çalıştirdiği için anahtar kapalı olduğunda bazen frenleme işleminin sebep olduğu kıvılcımlar ortaya çıkabilir. Fakat bu durum, alette bir sorun olduğu anlamına gelmez.

2. C6BU3, C6BUM, C7BU3 ve C7BUM modelleri için fren etkisiz hale geldiğinde karbon fırçaları yenileriyle değiştirin.

3. Kuİlanılacak güç kaynağının, ürün isim plakası üzerinde belirtilen güç gerekliliklerine uygun olduğundan emin olun.

4. Aleti prize takmadan önce güç düğmesinin KAPALI konumda olduğundan emin olun.

Eğer güç düğmesi ON (AÇIK) konumda iken fiş prize takılırsa, elektrikli alet hemen çalışmaya başlayarak ciddi bir kazaya enden olabilir.

1. Çalışma alanı güç kaynağından uzaksa, yeterli kalınlığa ve anma kapasitesine sahip bir uzatma kablosu kullanın. Uzatma kablosu mümkün olduğu kadar kısa tutulmalıdır.

2. Testere bıçağı kereste alt yüzeyinin dışına çıkacağını, kesim yaparken tezgahın üstüne bir kereste yerleştirin. Eğer tezgah olarak kare şekilli bir blok kullanılıyorsa, uygun şekilde dengelemek için düzgün bir zemin seçin. Dengesiz bir tezgah, tehlikeli çalışmaya neden olacaktır. (Şekil 3)

Olası bir kazaya meydan vermemek için, daima kesme işleminden sonra kalan kereste parçasının emniyetli şekilde sabitlenmesini veya yerinde tutulmasını sağlayın.

1. Topuz gevşek kalırsa çok tehlikeli bir durum yaratacaktır. Daima iyice sıkın. (Şekil 4)

2. Bu kelebek civatanın gevşek bırakılması çok tehlikelidir. Daima iyice sıkın. (Şekil 5)

3. Kesme işleminden önce, keseceğiniz malzemeden emin olun. Eğer kesilecek malzeme zararlı/toksik tozlar üretecekse, toz torbasının veya uygun toz çekme sisteminin toz çıkışına sıkıca bağlantığından emin olun. Ayrıca, mevcutsa toz maskesi kullanın.

○ Kesmeye başlamadan önce, testere bıçağının tam devir hızını kazandığını onaylayın.

○ Çalışma sırasında testere bıçağının durması veya anormal ses çıkarması halinde, derhal düğmeyi KAPATIN.

○ Elektrik kablosunun dönen testere bıçağına yaklaşmasını engellemeye dikkat edin.

○ Yuvarlak testerenin yukarı veya yana doğru bakan bıçakla kullanılması çok tehlikelidir. Bu tür olağan dışı uygulamalardan kaçınılmalıdır.

Malzemeleru keserken daima emniyet gözlüğü takın.

○ Bir işi bitirdiğinizde elektrik fişini prizden çekin.

1. Testere bicağını taktıktan sonra, kilit kolunun belirtilen konuma emniyetli şekilde sabitlendiğini onaylayın.

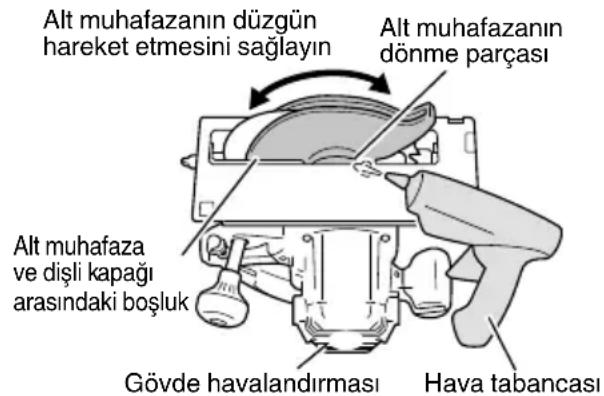

2. C6U3, C6BU3, C7U3 ve C7BU3 modelleri, bir üfleyici işleviyle donatılmıştır. Yine de aleti sadece üfleyici işlevi için kullanmayın. (Şek. 8)

3. Kabloda centik veya çizik olmadığını kontrol edin.

4. Dışını kontrol edin ve herhangi bir hasar olmadığından emin olun.

5. Ahşap kesmek için bir testere biçağı kullanın.

6. Aletin üzerinde görüntülenen dönüş hızına eşit veya daha yüksek bir görüntülenen dönüş hızına sahip bir testere bıçağı kullanın.

7. Testereyi kılavuz rayın üstünde bırakmayın.

PARÇA ADLARI (Şek. 1 – Şek. 23)

1	Düğme tetiği	14	Eğim kelebek somunu	27	M4 vida	40	Makine vidası M5x12
2	Testere kapağı	15	Fırça kapağı	28	Önceden işaretlenmiş çizgi	41	Kılavuz ray adaptörü
3	Alt muhafaza kolu Sap 45	16	beğimli ön ölçek Ray çubuğu	29		42
4	Yarma bıçağı	17	Kilit açma düğmesi	30	Eğimli olmadığında ön ölçek	43	Çubuk (A)
5	M8 cívata	18	Kilit kolu	31	Kilit Yayı	44	Çubuk (B)
6	Rondela (B)	19	Marka Tabelası	32	Toz toplayıcı	45	Kelebek cívata
7	Testere Bıçağı	20	Topuz	33	Kol (kısa tip)	46	Altlık kare uçlu soketi
8	Alt Koruyucu	21	Kablo tutucu	34	M4 Vida	47	Montaj vidası
9	Kılavuz	22	Eğim kelebek cívatası	35	M5 Vida	48	Ahşap talaşı
10	Kılavuz parçası	23	Eğimli kol	36	6 mm Alyan anahtarı	49	Paralellik ayar vidası
11	Taban/Alt kısım	24	Kereste	37	Rondela (A)	50	Kare
12	Meyilli ölçek	25	iş tezgahı	38	Kılavuz ray	51	Allen cívata ayar vidası
13	Kılavuz bağlantı elemanı kelebek cívatası	26	M8 cívata Lastik dudak	3 mm	Alyan anahtarı	52

SEMBOLLER

DİKKAT

Aşağıda, bu makine için kullanılan semboller gösterilmiştir. Makineyi kullanmadan önce bu sembollerin ne anlama geldiğini öğrendiğinizden emin olun.

	C6U3 / C6BU3 / C6UM / C6BUM / C7U3 / C7BU3 / C7UM / C7BUM : Daire testere
	Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır.
	Daima koruyucu gözlük takın.
	Daima koruyucu kulaklık takın.
	Sadece AB ülkeleri içinElektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2012/19/AB Avrupa Direktifine ve bu Direktifin ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir.
V	Anma gerilimi
	Kesme derinliği
P	Güç Girişi
n_0	Yüksüz hız
	Ağırlık (kablosuz)
	AÇMA

	KAPAMA
	Elektrik fişini prizden çıkarın
	Üfleyici
	Yasaklanmış eylem
	Sınıf II alet

STANDART AKSESUARLAR

Ana üniteye (1 ünite) ilave olarak, ambalajda aşağıda listelenen aksesuarlar yer alır.

O Testere Bıçağı (alete takılmış olarak)......1

(Cap: 165 mm ....C6U3, C6BU3, C6UM, C6BUM (Cap: 190 mm ....C7U3, C7BU3, C7UM, C7BUM)

○ Altigen Çubuk anahtarı....1
O Kilavuz 1
○ Kelebek civata....1
○ Kilit Yayı....1
○ Kol (kısa tip) ......1
○ Toz toplayici 1

Standart aksesuarlar haber vermeden değiştirilebilir.

UYGULAMALAR

Çeşitli ağaç türlerinin kesilmesi

TEKNİK ÖZELLİKLER

Bu makinenin teknik özellikleri, sayfa 142'deki Tabloda listelenmiştir.

NOT

HiKOKI'nin sürekli araştırma ve geliştirme programı nedeniyle, burada belirtilen teknik özellikler önceden haber verilmeden değiştirilebilir.

MONTAJ VE ÇALIŞTIRMA

İşlem Şekil Sayfa
Kesme derinliğinin ayarlanması	4 143
Eğim açısının ayarlanması	5 143
Yarma bıçağının ayarı (C6U3, C6BU3, C6UM, C6BUM)	6 143
Yarma bıçağının ayarı (C7U3, C7BU3, C7UM, C7BUM)	7 144
Aleti yalnızca üfleyici işleviyle kullanmayın. (sadece C6U3, C6BU3, C7U3 ve C7BU3)	8 144
Kılavuz parçasının ayarı (sadece C6U3, C6BU3, C7U3 ve C7BU3)	9 144
Kesme çizgisi	10 144
Kılavuzun ayarlanması	11 144
Kablo tutucuyu kullanma	12 144
Toz toplayıcı setinin takılması	13 144
Düğmeyle kumanda*1	14 144
Dik açılarda kesme	15 145
Eğimli kesme (+45° yönünde)	16 145
Testere bıçağının sökülmesi	17 145
Testere Bıçağının Takılması*2	18 146
Kılavuz rayın kullanımı*3 (sadece C6UM, C6BUM, C7UM ve C7BUM) (isteğe bağlı aksesuarlar)	19 146
Kılavuz ray adaptörünün kullanımı*4 (sadece C6U3, C6BU3, C7U3 ve C7BU3) (isteğe bağlı aksesuarlar)	20 147
Paralelliği sağlamak için altlığın ve testere bıçağının ayarlanması (sadece C6UM, C6BUM, C7UM ve C7BUM)	21 147
Dikeyliği korumak için tabanın ve testere bıçağının ayarlanması. (sadece C6U3, C6BU3, C7U3 ve C7BU3)	22 147
Dikeyliği korumak için tabanın ve testere bıçağının ayarlanması. (sadece C6UM, C6BUM, C7UM ve C7BUM)	23 147
Aksesuarların seçilmesi	— 149

*1 Çalışmaya başlamadan önce düğmenin doğru şekilde çalıştırılmasıyla aletin AÇILIP KAPANDIĞINDAN emin olun.
Alet prize takılı iken, düğme KAPATILDIĞINDA testere bıçağının durduğundan emin olun.
Bazı bölgelerde 1. aşamayı gerçekleştirmek gerekmez.

*2 Kullanılabilir testere bıçağı çapı:

C6U3, C6BU3, C6UM, C6BUM .....165 ila 162 mm

C7U3, C7BU3, C7UM, C7BUM .....190 ila 185 mm

Gövde kalınlığı: 1,5 mm'ye kadar, uç genişliği: en az 1,9 mm

Yarma bıçağı kalınlığı: 1,8 mm

*3 Uzun, düz çizgiler keserken kılavuz rayı kullanın.

Kılavuz rayının lastik dudağı, kesilen yüzey üzerinde parçalara ayrılmayı önler. Kılavuz rayını ilk kez kullanırken, lastik dudağı aşağıdaki gibi kesin: Aletin kesme derinliğini maksimum olarak ve testere bıçağı açısından dik olarak (0°) ayarlayın, anahtarı tamamen çekin ve yavaş, sabit bir hızda kesin.

Lastik đudak kesildikten sonra, 45° açıyla kesim için de kullanı labilir.

*4 Kılavuz rayı kullanırken C6U3, C6BU3, C7U3 ve C7BU3 ile kullanın.

NOT

Kılavuz rayını kullanarak kesim işlemi yaparken, kılavuz rayının kalınlığı arttıkça kesim derinliğinin azalacağını unutmayın.

BAKIM VE MUAYENE

1. Testere bicağının muayene edilmesi

Körelmiş bir testere biçağı kullanılması verimi azaltacağını ve olası motor arızasına neden olacağını, aşınma fark eder etmez testere biçagını bileyin veya değiştirin.

2. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak muayene edin ve uygun şekilde sıkılmış olduklarıından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

3. Kömürlerin Kontrol Edilmesi (Şekil 24)

Motorda, sarf malzemesi olan karbon fırçalar kullanılır. Fazla aşınan bir karbon fırça motor arızasına neden olabileceğinden, karbon fırçalar aşındığında veya “aşınma limiti” ⑥ ne yaklaştığında, şekilde görülen karbon fırça No ⑧ ile aynı numaraya sahip yenileriyle değiştirin. Ayrıca, karbon fırçaları daima temiz tutun ve fırça tutucuları içinde serbestçe kayabildiklerinden emin olun.

UYARI

○ Kömür fırçalarını yenileriyle değiştirdiğinizde her zaman çizimde belirtilen numaralı orijinal HiKOKI kömür fırçalarını kullanın.
○ C6BU3, C6BUM, C7BU3 ve C7BUM modelleri için belirtilenin dışında karbon fırçaları kullanıldığında fren çalışmayabilir.

Frenleme etkisiz duruma geldiğinde karbon kömürlerini yenileriyle değiştirin.

4. Kömürün Değiştirilmesi

Kömür kapaklarını düz uçlu bir tornavidayla çıkardıktan sonra kömürü kolaylıkla değiştirebilirsiniz.

5. Elektrik kablosunun değiştirilmesi

Eğer elektrik kablosunun değiştirilmesi gerekiyorsa, tehlikeli bir duruma meydan vermemek için bu işlem sadece üretici tarafından yapılmalıdır.

6. Motor birimi bakımı

Motor sargısı bu aletin önemli bir parçasıdır. Hasar vermekten ve temizleme yağı veya suyu ile temastan kaçının.

50 saatlik kullanımdan sonra, motor gövdesinin havalandırma deliklerine bir hava tabancası veya diğer bir araç ile kuru hava üfleyerek motoru temizleyin (Şekil 25). Motorda toz veya parçacık birikmesi hasara neden olacaktır.

7. Alt muhafazanın kontrolü ve bakımı

Alt muhafazanın her zaman kolayca hareket ettiğinden emin olun.

Herhangi bir arıza durumunda, alt muhafazayı derhal tamir edin.

Türkçe

Temizleme ve bakım için, alt muhafaza ile dişli kapağı arasındaki boşluğu ve alt muhafazanın dönme parçasını hava ile temizlemek için bir hava tabancası veya diğer bir alet kullanın. (Şekil 25).

Bunu yapmak talaş ve diğer partiküllerin yayılmasını önlemeye yardımcı olur.

Talaş veya diğer partiküllerin alt muhafaza civarında birikmesi arıza veya hasara neden olabilir.

UYARI

Tozun solunmasını veya göz iritasyonunu önlemek için alt muhafazayı, havalandırma deliklerini veya ürünün diğer parçalarını temizlemek için bir hava tabancası ya da başka bir alet kullanırken koruyucu güvenlik gözlükleri ve toz maskesi takın.

Alt muhafazanın düzgün hareket etmesini sağlayın Alt muhafazanın dönme parçası Alt muhafaza ve dişli kapağı arasındaki boşluk Gövde havalandırması Hava tabancası

Şekil 25

UYARI

Ağırlas aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır.

GARANTI

HiKOKI Elektrikli Aletlerine yasalar / ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli Aleti, sökülmemiş şekilde, bu Kullanım Kılavuzu'nun sonunda bulunan GARANTI BELGESIYLE birlikte bir HiKOKI Yetkili Servis Merkezi'ne gönderin.

Havadan yayılan gürültü ve titreşimle ilgili bilgiler

Ölçülen değerler EN62841'e göre belirlenmiş ve ISO 4871'e göre beyan edilmiştir.

Ölçülmüş A-ağırlıklı ses gücü seviyesi: 109 dB (A)

Olçülmüş A-ağırlıklı ses basıncı seviyesi: 98 dB (A)

Belirsizlik K: 3 dB (A)

Kulak koruyucu takın.

EN62841'e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı).

Sunta kesme:

Vibrasyon emisyon değeri ah = 2,5 m/sn²

Belirsizlik K = 1,5 m/sn2

Beyan edilen toplam vibrasyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti digeriyle karşılaştırmak için kullanılabilir.

Aynı zamanda, bir ön maruz kalma değerlendirmesi olarak da kullanılabilir

DİKKAT

○ Elektrikli aletin kullanımı sırasında vibrasyon emisyonu, aletin kullanma şekline bağlı olarak beyan edilen değerden farklılık gösterebilir.

○ Gerçek kullanım koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak).

NOT

HiKOKI'nin sürekli araştırma ve geliştirme programı nedeniyle, burada belirtilen teknik özellikler önceden haber verilmeden değiştirilebilir.

AVERTISMENTE GENERALE PRIVIND SIGURANTA SCULELOR ELECTRICE

⚠ AVERTISMENT
