BRUKSANVISNING C7BUM HiKOKI

2. Kontroll av monteringsskruvar

Brug af støvopsamling kan reducere støvrelaterede risici.

Årsager til tilbageslag og relaterede advarsler

d) Understøt store brædder for at mindske risikoen for, at klingen kommer i klemme og slår tilbage.

Bær desuden støvmaske, hvis den erforhåndenværende.

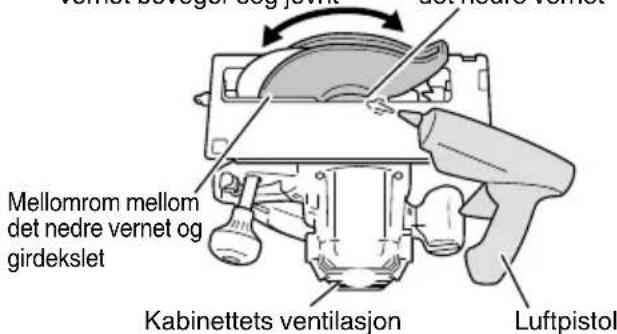

Dette er effektivt til fjernelse af spåner eller andre partikler.

Dansk

Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifikasjoner som medfølger.

Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktøy" i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker.
b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.
Støv eller gasser kan antennes av gnister fra elektroverktøyet.
c) La aldri barn eller andre personer stå i nærheten när du bruker et elektroverktøy.
Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy.
Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.
b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet.
c) La aldri elektroverktøyet utsettes for regn eller fuktighet.
Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt.
d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler.
Skadde eller sammenfi Itrede ledninger øker faren for elektriske støt.
e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.
f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter.
Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy.
Du må aldri bruke et elektroverktøy när du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.
Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader.

b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller.

Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader.

c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.
Hvis du holder fi ngeren på bryteren när du bærer elektroverktøyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.
d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet når det startes, kan det føre til personskade.
e) Ikke strekk eller len deg for langt. Pass på at du står stodig og har god balanse til enhver tid.
Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.
f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler.
Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.
g) Hvis verktöyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.
Bruk av støvoppsamler kan redusere støvrelaterte farer.
h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk.
En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres.
Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.

b) Ikke bruk elektroverktøyet dersom av/påknappen ikke virker.

Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.

c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy.

Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.

d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet.

Elektroverktøy er farlige hvis det brukes av uerfarne personer.

e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes.

Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy.

f) Hold skjæreverktøy skarpe og rene.

Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner.

Norsk

h) Hold håndtak og gripefl ater tørre, rene og fri for olje og fett.

Glatte håndtak og gripefl ater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

5) Service

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet.

Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer.

Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.

SIKKERHETSINSTRUKSJONER FOR ALLE SAGER

Fremgangsmåte for skjæring

a) ⚠️FARE: Hold hender unna skjæreområdet og -bladet. Hold den andre hånden på hjelpehåndtaket, eller motorhuset.

Hvis du holder begge hendene på sagen, kan de ikke skjære seg på bladet.

b) Ikke grip mot undersiden av arbeidsstykket.

Vernet kan ikke beskytte deg fra bladet under arbeidsstykket.

c) Juster skjæredybde til tykkelsen på arbeidsstykket.

Mindre enn en full tann fra sagbladet skal synes under arbeidsstykket.

d) Du må aldri holde arbeidsstykket i hendene eller legge det over beinet når du skjærer. Fest arbeidsstykket til en stabil plattform.

Det er viktig å støtte arbeidet skikkelig for å minimere eksponering av kroppen, sammenbinding av blader eller tap av kontroll.

e) Hold elektroverktøyet på isolerte gripeoverfl ater när du utfører en operasjon, hvor skjæreverktøyet kan komme i kontakt med skjulte kabler eller egen kabel.

Berøring med en strømførende ledning vil gjøre at det også går strøm gjennom eksponerte metalldeler i elektroverktøyet og kan gi brukeren elektrisk støt.

f) Ved kløyving må du alltid bruke et kløyvegjerde eller rettkantet styreskinne.

Dette øker nøyaktigheten til skjæringen og reduserer og risikoen for sammenbinding av blader.

g) Bruk alltid blader med riktig størrelse og form (diamant vs. rund) på akselhullet.

Blader som ikke passer med monteringsutstyret til sagen vil gå skjevt, som forårsaker tap av kontroll.

h) Bruk aldri skadet eller gale bladskyllere eller bolter.

Bladskyllerne og bolten er spesielt laget til din sag, for å sikre optimal ytelse og brukssikkerhet.

Tilbakeslag årsaker og beslektede advarsler

- tilbakeslag er en plutselig reaksjon til et sagblad som er kommet i klemme, satt seg fast eller forskjøvet. Dette gjør at en ukontrollert sag løftes opp, ut av arbeidsstykket og mot brukeren;

- når bladet sitter i klemme eller har satt seg fast idet sagsnittet lukkes ned, stopper bladet og motorreaksjonen dytter enheten raskt bakover mot brukeren;

- hvis bladet blir vridd eller feiljustert i kuttet, kan tennene på den bakre kanten av bladet grave seg inn i toppfl aten på treverket slik at bladet klatrer ut av sagsnittet og hopper tilbake mot brukeren.

Tilbakeslag inntreffer som følge av feil bruk av sagen og/eller uriktig fremgangsmåte og dårlige betingelser for betjening. Det kan unngås ved å ta de nødvendige forholdsregler, slik de er beskrevet nedenfor.

a) Hold sagen godt med begge hender og legg armene slik at de kan motstå kreftene fra tilbakeslaget. Plasser kroppen på hver side av bladet, men ikke i en rett linje fra bladet.

Tilbakeslag kan gjøre at sagen hopper bakover, men kreftene fra tilbakeslaget kan kontrolleres av brukeren dersom man tar nødvendige forholdsregler.

b) Når bladet låses, eller hvis du skulle avbryte skjæringen, slipper du avtrekkeren og holder sagen i ro i materialet inntil bladet har stanset helt opp.

Prøv aldri å fjerne sagen fra treverket eller å trekke sagen bakover mens bladet er i bevegelse. Dette kan føre til tilbakeslag.

Undersøk årsaken til at bladene låser seg og gjør nødvendige tiltak for å korrigere forholdene.

c) Når du skal begynne å sage i arbeidsstykket igjen, plasser sagbladet i sentrum av sagsnittet slik at sagtennene ikke sitter i treverket.

Dersom et sagblad låser seg, kan det vandre oppover eller slå tilbake fra arbeidsstykket idet du starter opp sagen.

d) Sikre store plater for å minimere risikoen for at bladet kommer i klemme og slår tilbake.

Store plater har lett for å sige under sin egen vekt. Du må plassere støtter under platen på begge sider, nær skjærelinjen og platekanten.

e) Ikke bruk sløve eller skadde blader.

Bruk av uslipte blader eller blader som er satt inn feil, vil gi et smalt sagsnitt, som vil føre til overdreven friksjon, låsing av bladet og tilbakeslag.

f) Spakene som brukes til å låse bladdybden og justeringen av skråkanten, må være stramt sikret før du begynner å skjære.

Hvis bladets justering endres mens du skjærer, kan det føre til at bladet låser seg eller tilbakeslag.

g) Vær ekstra forsiktig når du sager i eksisterende vegger eller andre blindområder.

Det utstikkende bladet kan skjære i gjenstander, noe som kan forårsake tilbakeslag.

Nedre vern

a) Kontroller at det nedre vernet er forsvarlig lukket før hvert bruk. Ikke bruk sagen dersom det nedre vernet ikke beveger seg fritt og lukkes øyeblikkelig. Du må aldri klemme det nedre vernet åpent eller binde det fast.

Dersom du skulle miste sagen i bakken, kan det nedre vernet bli bøyd.

Løft det nedre vernet med inntrekksspaken og pass på at det beveger seg fritt og ikke berører bladet eller andre deler i alle vinkler og skjæredybder.

b) Kontroller funksjonen til fjæren i det nedre vernet. Dersom vernet og fjæren ikke fungerer skikkelig, må de til service før bruk.

Det nedre vernet kan bevege seg tregt på grunn av skader på deler, gummiaavleiringer eller opphopning av skrot.

c) Det nedre vernet kan kun trekkes inn manuelt ved spesielle kutt, som "dypskjæring" og "sammensatte kutt". Hev det nedre vernet med inntrekksspaken. Så snart bladet begynner å skjære inn i treverket, må du slippe det nedre vernet.

Ved andre typer skjæring skal det nedre vernet fungere automatisk.

d) Kontroller alltid at det nedre vernet dekker bladet før du legger sagen ned på benken eller gulvet.

Dersom bladet er ubeskyttet mens det går på tomgang, vil sagen vandre bakover og skjære gjennom alt som ligger i veien.

Vær oppmerksom på tiden det tar for bladet å stanse etter at du har sluppet bryteren.

Spalteknivfunksjon

a) Bruk riktig type sagblad for spaltekniven.

For at spaltekniven skal fungere må stammen på sagbladet være tynnere enn spaltekniven, og sagbladets kuttebredde må være større enn tykkelsen på spaltebladet.

b) Juster spaltekniven som beskrevet i denne bruksanvisningen.

Feil justering av klaring og feil innretting kan føre til at spaltekniven ikke forhindrer tilbakeslag.

c) Bruk alltid spaltekniven, unntatt ved saging av spor.

Kløyvekniven må byttes ut etter dypskjæring. Kløyvekniven forårsaker forstyrrelser under dypsaging og kan forårsake tilbakeslag.

d) For at spaltekniven skal fungere, må den være i inngrep med arbeidsstykket.

Spaltekniven vil ikke forhindre tilbakeslag ved saging av korte kutt.

e) Ikke bruk sagen hvis kløyvekniven er bøyd.

Selv den letteste berøring kan forsinke lukkingen av et sikkerhetsdeksel.

FLERE SIKKERHETSADVARSLER

1. Bruk kun bladdiameteren som er angitt på maskinen.

2. Ikke bruk et grovt hjul.

3. Ikke bruk deformerte eller sprukne sagblader.

4. Ikke bruk sagblader laget av hurtigstål.

5. Ikke bruk sagblader som ikke følger kjennetegnene beskrevet i disse instruksene.

6. Ikke stans sagbladene ved å klemme skiven fra siden.

7. Hold alltid sagbladene skarpe.

8. Sørg for at det nedre vernet beveger seg jevnt og fritt.

9. Bruk aldri sirkelsagen med det nedre vernet festet i åpen posisjon.

10. Sørg for at inntrekkingsmekanismen til vernesystemet fungerer som det skal.

11. Selve sagladet må være tynnere enn spaltekniven og skjærebredden, eller snittet (med tennono innstilt) må være større enn tykkelsen på spaltekniven.

12. Bruk aldri sirkelsagen med sagbladet vendt oppover eller til siden.

13. Sørg for at treverket er fritt for fremmedlegemer, slik som spikre.

14. Špaltekniven skal alltid brukes med mindre det dreier seg om innstikkskjæring i midten av arbeidsstykket.

15. Trekk støpslet ut av stikkontakten før du foretar justeringer, service eller vedlikehold.

16. På modellene C6BU3, C6BUM, C7BU3 og C7BUM, må du være oppmerksom på bremsetilbakeslag.

C6BU3, C6BUM, C7BU3 og C7BUM modellene har en elektrisk bremse som aktiveres når startbryteren frigjøres.

1. Bremseoperasjonen kan noen ganger avgi gnister når startbryteren frigjøres, fordi modellene C6BU3, C6BUM, C7BU3 og C7BUM har elektriske bremser.

Men vi gjør oppmerksom på at dette ikke må anses som en feil ved sagen.

1. Når bremsene på modellene C6BU3, C6BUM, C7BU3 og C7BUM mister eff ekten, må du skifte ut kullbørstene med nye.

2. Sørg for at strømkilden som skal brukes er i overensstemmelse med strømravene som er angitt på produktets navneplate.

3. Pass på at strømbryteren er i OFF-posisjonen før du kopler verktøyet til stikkontakten.

Dersom støpslet er koblet til en stikkontakt mens strømbryteren står på PÅ, vil elektroverktøyet umiddelbart begynne å kjøre, noe som kan forårsake alvorlige ulykker.

1. Når arbeidsområdet er fjernet fra strømkilden, må du bruke en skjøteledning med tilstrekkelig tykkelse og kapasitet. Skjøteledningen bør være så kort som det lar seg gjøre.

2. Siden sagbladet skjærer forbi den nedre kanten på tømmeret, må du plassere tømmeret på en arbeidsbenk når du skjærer. Dersom du bruker en firkantet blokk som arbeidsbenk, velger du flatt terreng for å sikre at den er stabil. En ustabil arbeidsbenk gjør det farlig å jobbe med verktøyet. (Fig. 3)

For å unngå mulige uhell må du alltid passe på at delen av tømmeret som blir igjen etter skjæring holdes på plass eller er forsvarlig forankret.

1. Dersom denne bryteren er løs, vil det skape en svært farlig situasjon. Pass alltid på å trykke den helt ned. (Fig. 4)

2. Det er svært farlig å la denne vingebolten være løs. Pass alltid på å trykke den helt ned. (Fig. 5)

3. Kontroller materialet du skal skjære før du begynner. Hvis du forventer at skjærematerialet vil gi fra seg skadelig / giftig støv, må du passe på at støvsekken eller andre egnede støvfjerningssystemer er koblet til støvuttaket skikkelig.

Bruk også støvmasken, dersom denne er tilgjengelig.

○ Kontroller at sagbladet roterer med full hastighet før du begynner å skjære.

○ Dersom sagbladet stanser eller gir fra seg unormale lyder under bruk, må du straks skru AV bryteren.

○ Pass alltid på at strømkabelen ikke kommer i nærheten av det roterende sagbladet.

○ Det er svært farlig å bruke sirkelsagen med sagbladet vendt oppover eller til siden. Unngå å bruke sagen på denne ualminnelige måten.

1. Kontroller at låsespaken er forsvarlig flyttet til foreskrevet posisjon etter at du har festet sagbladet.

2. Modellene C6U3, C6BU3, C7U3 og C7BU3 er utstyrt med en viftefunksjon. Ikke bruk verktøyet med bare viftefunksjonen. (Fig. 8)

3. Kontroller at det ikke er hakk eller riper i kabelen.

4. Undersøk utsiden og kontroller at den ikke er skadet.

5. Bruk en sirkelsag som er for saging i tre.

6. Bruk en sirkelsag med en angitt rotasjonshastighet lik eller høyere enn rotasjonshastigheten til verktøyet.

7. Ikke la sagen ligge på toppen av styreskinnen.

Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.

	C6U3 / C6BU3 / C6UM / C6BUM / C7U3 / C7BU3 / C7UM / C7BUM : Sirkelsag
	For å minske faren for skade må brukeren lese instruksjonsboken.
	Ha alltid på deg vernebriller.
	Bruk alltid hørselsvern.
	Kun for EU-landKasser aldri elektroverktøy sammen med husholdningsavfallet!I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.
V	Merkespenning
	Skjæredybde
P	Strømbehov
n_0	Tomgangshastighet
	Vekt (uten kabel)
	Slå PÅ

	Slå AV
	Koble hovedstøpslet fra det elektriske uttaket
	Vifte
	Utilrådelig betjeningsmåte
	Klasse II verktøy

STANDARD TILBEH∅R

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp nedenfor.

○ Sagbladet (montert på verktøyet)....1
(Dia. 165 mm ....C6U3, C6BU3, C6UM, C6BUM Dia. 190 mm ....C7U3, C7BU3, C7UM, C7BUM)
○ Hex. Skiftenøkkel 1
○ Fører 1
○ Vingebolt....1
○ Låsfjær....1
○ Spak (kort type)....1
○ Støvsamler....1

Standard tilbehør kan endres uten varsel.

ANVENDELSE

Skjæring av forskjellige tretyper.

SPESIFIKASJONER

Spesifikasjonen til denne maskinen er i listet opp i tabellen på side 142.

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.

MONTERING OG BRUK

Handling Figur Side
Justere skjæredybden	4 143
Justere hellingsvinkelen	5 143
Justering av spaltekniven (C6U3, C6BU3, C6UM, C6BUM)	6 143
Justering av spaltekniven (C7U3, C7BU3, C7UM, C7BUM)	7 144
Ikke bruk verktøyet med bare viftefunksjonen (kun C6U3, C6BU3, C7U3 og C7BU3)	8 144
Justere styrestykket (kun C6U3, C6BU3, C7U3 og C7BU3)	9 144
Skjærelinje	10 144
Regulere føreskinnen	11 144
Bruke ledningsholderen	12 144
Montere støvsamlersettet	13 144
Bryterbruk*1	14 144
Skjære i rett vinkel	15 145
Skjære skråttstilt (+45° retning)	16 145
Ta av sagbladet	17 145
Montering av sagbladet*2	18 146
Bruk av styreskinnen*3 (kun C6UM, C6BUM, C7UM og C7BUM) (tilleggsutstyr)	19 146
Bruk av adapteren til styreskinnen*4 (kun C6U3, C6BU3, C7U3 og C7BU3) (tilleggsutstyr)	20 147
Justere basen og sagbladet for å opprettholde parallellitet (kun C6UM, C6BUM, C7UM og C7BUM)	21 147
Justere basen og sagbladet slik at de står vinkelrett (kun C6U3, C6BU3, C7U3 og C7BU3)	22 147
Justere basen og sagbladet slik at de står vinkelrett (kun C6UM, C6BUM, C7UM og C7BUM)	23 147
Valg av tilbehør	— 149

*1 Før du begynner arbeidet, sjekker du at riktig bruk av bryteren slår verktøyet PÅ og AV.

Når du har koplet verktøyet til stikkontakten, må du kontrollere at sagbladet stanser når du slår AV bryteren.

I noen regioner, er det ikke nødvendig å utføre trinn 1.

*2 Diameter til område av sagbladet som kan brukes:

C6U3, C6BU3, C6UM, C6BÜM .....165 til 162 mm

C7U3, C7BU3, C7UM, C7BUM .....190 til 185 mm

Sagens tykkelse: opptil 1,5 mm, tuppens bredde: minst 1,9 mm

Gummibelegget på skinnen er der för å forhindre at snittflaten fliser seg. Når du bruker styreskinnen for første gang, kutt gummibelegget på følgende måte: Still verktøyets skjæredybde til det maksimale og vinkelen til sagbladet vinkelrett (0°), trekk bryteren helt opp, og skjær med en langsom og jevn hastighet.

Etter at gummibelegget er kuttet, kan det også brukes til 45° vinkelskjæring.

*4 Bruk med C6U3, Č6BU3, C7U3 og C7BU3 når du bruker styreskinnen.

MERK

Når du skjærer ved bruk av styreskinnen, husk at skjæredybden avtar når tykkelsen på styreskinnen øker.

Da bruk av sløve verktøy vil forringe effektiviteten og føre til mulig feilfungerende motor, bør sagbladet slipes eller byttes ut så snart slitasjen blir merkbar.

2. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Hvis du unnlater å gjøre dette, kan det oppstå alvorlig fare.

3. Inspeksjon av kullbørstene (Fig. 24)

Motoren har karbonbørster, dette er forbruksdeler. Da en utslitt kullbørste kan resultere i motorproblemer, må en kullbørste skiftes ut med en kullbørste med samme kullbørstenummer ⓐ, som vist på figuren, når den blir helt nedslitt eller begynner å nærme seg "slitegrensen" ⓑ. I tillegg må du alltid holde karbonbørstene rene og passe på at de glir fritt innenfor børsteholderne.

FORSIKTIG

○ Når kullbørstene skiftes ut med nye, må det bare benyttes originale kullbørster fra HiKOKI med nummer som spesifi sert på tegningen.
○ På modellene C6BU3, C6BUM, C7BU3 og C7BUM kan det hende at bremsen ikke fungerer hvis man bruker andre typer enn de spesifi serte kullbørstene.

Når bremsen ikke virker effektivt lenger, må kullbørstene skiftes ut med nye.

4. Skifting av kullbørster

Demonter børstedekslet. Deretter kan kullbørstene tas enkelt ut.

5. Bytte nettkabel

Hvis det er nødvendig å skifte ut nettkabelen, må dette gjøres av produsenten for å unngå sikkerhetsfarer.

6. Vedlikehold av motorenheten

Motorrotasjonen er en viktig del av dette verktøyet. Unngå å skade den og sørg for å unngå kontakt med oljerens eller vann.

Etter 50 timers bruk, rengjør motoren ved å blåse inn i ventilasjonshullene til motorhuset med tørr luft fra en trykkluftpistol eller et annet verktøy (Fig. 25).

7. Inspisere og vedlikeholde nedre vern

Kontroller alltid at det nedre vernet beveger seg jevnt.

I tilfelle funksjonsfeil må det nedre vernet repareres umiddelbart.

For rengjøring og vedlikehold, bruk en trykkluftpistol eller annet verktøy til å rengjøre mellomrommet mellom girdekslet og roterende del av det nedre vernet med tørr luft (Fig. 25).

Dette er eff ektivt for utslipp av spon og andre partikler.

Avskallinger eller andre partikler som samles opp rundt det nedre vernet kan føre til funksjonsfeil eller skade.

Norsk

ADVARSEL

For å forhindre inhalering av støv eller øyeirritasjoner, bruk vernebriller og en støvmaske når du bruker en trykkluftpistol eller annet verktøy til å rengjøre det nedre vernet, ventilasjonshull eller andre deler av produktet.

Forsikre deg om at det nedre Roterende del av vernet beveger seg jevnt det nedre vernet

Mellomrom mellom det nedre vernet og girdekslet Kabinettets ventilasjon Luftpistol

Fig. 17

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

GARANTI

Vigaranterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifi kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som fi nnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.

Informasjon om luftbårne lyder eller vibrasjoner

De målte verdiene ble fastsatt i samsvar med EN62841 og ISO 4871.

Målt A-veid lydeff ektnivå: 109 dB (A)

Målt A-veid lydtrykknivå: 98 dB (A)

Usikkerhet K = 3 dB (A)

Bruk hørselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841.

Skjære kartong:

Vibrasjon emisjonsverdi ah = 2,5 m/s ^2

Usikkerhet K = 1,5 m/s²

Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet.

Den kan også brukes som en foreløpig estimering av eksponering.

ADVARSEL

○ Vibrasjonsemisjonen under bruk av elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes.

○ Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

YLEISET SÄHKÖTYÖKALUA KOSKEVAT TURVALLISUUSVAROITUKSET

⚠️ VAROITUS
