MANUALE UTENTE C7BUM HiKOKI

AVVERTIMENTI GENERALI DI SICUREZZA SUGLI UTENSILI ELETTRICI

AVVERTENZA

Leggere tutti gli avvertimenti di sicurezza, le istruzioni e le specifici che in dotazione con il presente utensile elettrico.

La mancata osservanza di tutte le istruzioni elencate di seguito può provocare scosse elettriche, incendio e/o lesioni gravi.

Salvare tutti gli avvertimenti e le istruzioni per riferimenti futuri.

Il termine “elettroutensili” riportato nelle avvertenze si riferisce agli elettroutensili azionati con alimentazione di rete (via cavi) o a batterie (senza cavi).

1) Sicurezza dell'area operativa

a) Mantenere l'area operativa pulita e ordinata.
Aree operative sporche o disordinate possono favorire gli infortuni.
b) Non utilizzare gli elettroutensili in atmosfere esplosive, ad es. in presenza di liquidi, gas o polveri infi ammabili.
Gli elettroutensili generano delle scintille che potrebbero accendere la polvere o i fumi.
c) Tenere lontani bambini e astanti durante l'utilizzo degli elettroutensili.
Qualsiasi distrazione può essere causa di perdita di controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere idonee alle prese disponibili. Non modifi care mai le prese. Con gli elettroutensili a massa (messi a terra), non utilizzare alcun adattatore.
L'utilizzo di spine intatte e corrispondenti alle prese disponibili ridurrà il rischio di scosse elettriche.

b) Evitare qualsiasi contatto con le superfi ci a massa o a terra, quali tubi, radiatori, fornelli e frigoriferi.

In caso di messa a terra o massa del corpo, sussiste un maggior rischio di scosse elettriche.

c) Non esporre gli elettroutensili alla pioggia o all'umidità. La penetrazione di acqua negli elettroutensili aumenterà il rischio di scosse elettriche.

d) Non tirare il cavo. Non utilizzarlo per il trasporto, o per tirare o scollegare l'elettroutensile.

Tenere il cavo lontano da fonti di calore, oli, bordi appuntiti o parti in movimento.

Cavi danneggiati o attorcigliati possono aumentare il rischio di scosse elettriche.

e) Durante l'uso degli elettroutensili all'esterno, utilizzare una prolunga idonea per usi esterni.
L'utilizzo di cavi per esterno riduce il rischio di scosse elettriche.

f) Se è impossibile evitare l'impiego di un elettroutensile in un luogo umido, utilizzare l'alimentazione protetta da un dispositivo a corrente residua (RCD).

L'uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l'uso degli elettroutensili, state all'erta, verificate ciò che state eseguendo e adottate sempre il buon senso.

Non utilizzate gli elettroutensili qualora siate stanchi, sotto l'infl uenza di farmaci, alcol o cure mediche.

Anche un attimo di disattenzione durante l'uso degli elettroutensili potrebbe essere causa di gravi lesioni personali.

b) Indossate l'attrezzatura di protezione personale. Indossate sempre le protezioni oculari.
L'attrezzatura protettiva, quali maschera facciale, calzature di sicurezza antiscivolo, caschi o protezioni uditive, utilizzata nelle condizioni appropriate, ridurrà il rischio di lesioni personali.
c) Impedite le accensioni involontarie. Prima del collegamento a una sorgente di alimentazione e/o pacco batteria e prima di raccogliere o trasportare l'utensile, verifi cate che l'interruttore sia posizionato su OFF.
Il trasporto degli elettroutensili tenendo le dita sull'interruttore o l'attivazione elettrica degli utensili che hanno l'interruttore su ON, implica il rischio di incidenti.
d) Prima di attivare l'elettroutensile, rimuovete qualsiasi chiave di regolazione.
Lasciando la chiave in un componente in rotazione dell'elettroutensile, sussiste il rischio di lesioni personali.
e) Mantenersi in equilibrio. Mantenersi sempre su due piedi, in equilibrio stabile.
Ciò consente di controllare al meglio l'elettroutensile in caso di situazioni impreviste.
f) Vestirsi in modo adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli e gli abiti lontani dalle parti in movimento.
Abiti allentati, gioielli e capelli lunghi potrebbero impigliarsi nelle parti in movimento.
g) In caso di dispositivi provvisti di collegamento ad apparecchiature di rimozione e raccolta polveri, verifi care che queste siano collegate e utilizzate in modo adeguato.
L'utilizzo della raccolta della polvere può ridurre i rischi connessi alle polveri.
h) Non lasciare che la familiarità acquisita con l'uso frequente di strumenti consenta di diventare troppo sicuri di sé e ignorare i principi di sicurezza dello strumento.
Un'azione disattenta può causare gravi lesioni in una frazione di secondo.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei. Utilizzare l'elettroutensile idoneo alla propria applicazione.
Utilizzando l'elettroutensiile corretto, si garantirà un'esecuzione migliore e più sicura del lavoro, alla velocità di progetto.

b) Non utilizzare l'elettroutensile qualora non sia possibile accenderlo/spegnerlo tramite l'interruttore.

È pericoloso utilizzare elettroutensili che non possano essere azionati dall'interruttore. Provvedere alla relativa riparazione.

c) Prima di effettuare qualsiasi regolazione, sostituire gli accessori o riporre gli utensili elettrici, scollegare la spina dalla presa elettrica e/o rimuovere il pacco batteria, se staccabile, dall'utensile elettrico.

Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'elettroutensile.

d) Depositare gli elettroutensili non utilizzati lontano dalla portata dei bambini ed evitare che persone non esperte di elettroutensili o non a conoscenza di quanto riportato sulle presenti istruzioni azionino l'elettroutensile.

É pericoloso consentire che utenti non esperti utilizzino gli elettroutensili.

e) Manutenzione di utensili elettrici e accessori. Verifi care che non vi siano componenti in movimento disallineati o bloccati, componenti rotti o altre condizioni che potrebbero infl uenzare negativamente il funzionamento dell'utensile elettrico. In caso di guasti, provvedere alla riparazione dell'eletttroutensile prima di riutilizzarlo.

Molti incidenti sono causati da una scarsa manutenzione.

f) Mantenere gli strumenti di taglio affi lati e puliti.

Gli strumenti di taglio in condizioni di manutenzione adeguata, con bordi affi lati, sono meno soggetti al bloccaggio e sono più facilmente controllabili.

g) Utilizzare l'elettroutensile, gli accessori, le punte, ecc. in conformità a quanto riportato nelle presenti istruzioni, tenendo in debita considerazione le condizioni operative e il tipo di lavoro da eseguire.

L'uso dell'utensile elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.

h) Tenere le maniglie e le superfi ci di presa asciutte, pulite e libere da olio e grasso.

Maniglie e superfi ci di presa scivolose non consentono una movimentazione e un controllo sicuri dell'utensile in situazioni impreviste.

5) Assistenza

a) Affi date le riparazioni dell'elettroutensile persone qualifi cate che utilizzino solamente parti di ricambio identiche.

Ciò garantirà il mantenimento della sicurezza dell'elettroutensile.

PRECAUZIONI

Tenere lontano dalla portata di bambini e invalidi. Quando non utilizzati, gli strumenti dovranno essere depositi lontano dalla portata di bambini e invalidi.

ISTRUZIONI DI SICUREZZA PER TUTTE LE SEGHE

Procedure di taglio

a) △ PERICOLO: Non avvicinare le mani all'area di taglio e alla lama. Tenere l'altra mano sulla manopola ausiliaria o sulla carcassa del motore.

Tenendo la sega con entrambe le mani, non vi è possibilità di tagliarsi.

b) Non mettere le mani sotto il pezzo da lavorare. La griglia non funge da protezione dalla lama posta sotto il pezzo da lavorare.

c) Regolare la profondità di taglio in base allo spessore del pezzo da lavorare.

Sotto il pezzo da lavorare, dovrebbe vedersi meno di un piede dei denti della lama.

d) Non tenere mai il pezzo in mano o tra le gambe durante il taglio. Fissare il pezzo da lavorare su una piattaforma stabile.

Si raccomanda di sostenere in modo adeguato il pezzo da lavorare, al fine di ridurre l'esposizione, la possibilità di inceppamento della lama o la perdita di controllo.

e) Afferrare l'utensile elettrico solo tramite le superfici di presa isolate, quando si esegue un'operazione in cui l'utensile di taglio potrebbe entrare a contatto con i cablaggi nascosti o con il suo stesso cavo.

Il contatto con un filo in tensione rende anche le parti metalli che esposte dell'attrezzo in tensione e può provocare scosse elettriche all'operatore.

f) Quando si carteggia, utilizzare sempre la protezione verticale o una guida a bordo dritto.

In tal modo è possibile ottimizzare la precisione di taglio e ridurre la possibilità d'inceppamento della lama.

g) Utilizzare sempre lame con alesaggio di forma e dimensioni adeguate (a forma di diamante contro rotonda).

Lame non corrispondenti alla struttura di montaggio della sega funzioneranno con un movimento eccentrico, causando perdita di controllo.

h) Non utilizzare rondelle o bulloni danneggiati o inadeguati. Le rondelle e il bullone sono stati prodotti appositamente per il vostro tipo di sega, in modo tale da garantire prestazioni elevate e sicurezza durante l'uso.

Cause del rinculo e relative precauzioni

- per contraccolpo s'intende una reazione repentina della lama di una sega schiacciata, inceppata o mal allineata, con conseguente sollevamento incontrollato della sega fuori dal pezzo di lavoro, in direzione dell'operatore;

- se la lama è schiacciata o fortemente inceppata dal solco di taglio verso il basso, questa si arresta e, per reazione del motore, l'unità si sposta rapidamente all'indietro in direzione dell'operatore;

- se la lama è svergolata o mal allineata rispetto al taglio, i denti del bordo posteriore della lama a potrebbero affondare nella superficie superiore del legno, con conseguente fuoriuscita della lama dal solco di taglio e rimbalzo indietro verso l'operatore.

Il contraccolpo è il risultato di un uso scorretto della sega e/o di procedure o condizioni di utilizzo non adeguate; per evitarlo, agire come segue.

a) Afferrare la sega con entrambe le mani in modo fermo, quindi esercitare forza con le braccia per resistere al contraccolpo. Posizionarsi su uno dei due lati della lama, senza tuttavia allinearsi ad essa. Il contraccolpo potrebbe causare il rimbalzo all'indietro della lama; tuttavia, se l'operatore osserva le precauzioni adeguate, è possibile tenerlo sotto controllo.

b) Se la lama è inceppata o si arresta per qualsiasi motivo, rilasciare il dispositivo di attivazione e tenere ferma la sega nel materiale finché la lama non si sia arrestata completamente.

Per evitare il contraccolpo, evitare di rimuovere la sega dal pezzo da lavorare o di tirarla indietro quando in movimento.

Per risolvere l'inceppamento della lama, effettuare le opportune verifi che e agire di conseguenza.

c) Al riavvio della sega sul pezzo da lavorare, posizionare la lama al centro del solco di taglio, in modo che i denti della sega non siano inseriti all'interno del materiale.

Se la lama della sega è inceppata, riavviando la sega, essa potrebbe spostarsi verso l'alto o essere soggetta a contraccolpo dal pezzo in lavorazione.

d) Per ridurre il rischio di ammaccatura o contraccolpo della lama, posizionare dei sostegni sotto i pannelli grandi.

I pannelli grandi tendono ad avvallarsi sotto il loro peso. È possibile collocare i sostegni sotto il pannello su entrambi i lati, in prossimità della linea di taglio e del bordo del pannello.

e) Evitare di utilizzare lame non taglienti o danneggiate. Qualora le lame non siano affiliate o siano state impostate in modo inadeguato, il solco di taglio risulterà stretto, causando eccessiva frizione, ammaccatura e contraccolpo della lama.

f) Prima di effettuare il taglio, la profondità della lama e le leve di bloccaggio della regolazione del bisello devono essere serrate a fondo e fi ssate.

Se la lama oscilla durante il taglio, vi è il rischio d'inceppamento o contraccolpo.

g) Utilizzare estrema cautela durante le operazioni di segatura in pareti esistenti e altre aree cieche.

Una lama sporgente potrebbe tagliare gli oggetti e, quindi, essere soggetta a contraccolpo.

Italiano

Funzione della guardia inferiore

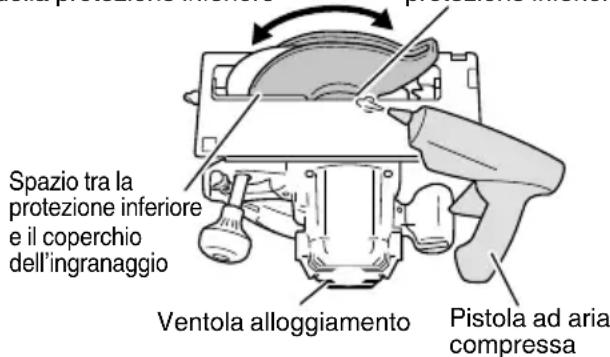

a) Prima di ogni utilizzo, verifi care che la griglia inferiore sia adeguatamente chiusa. Se la griglia inferiore non si muove liberamente e si chiude di scatto, non attivare la sega. Non bloccare la griglia inferiore nella posizione di apertura.

Una caduta accidentale della sega potrebbe piegare la griglia inferiore.

Sollevare la griglia inferiore con la manopola di rientro, verifi cando che si possa spostare liberamente e che, a fronte di ogni angolo o profondità di taglio, non entri in contatto con la lama né con alcun altro elemento.

b) Verifi care il funzionamento della molla della griglia inferiore. Se la griglia e la molla non funzionano adeguatamente, prima dell'uso, provvedere ai necessari interventi di manutenzione.

In caso di parti danneggiate, depositi gommosi o incrostazioni, la griglia inferiore potrebbe funzionare lentamente.

c) La guardia inferiore può essere ritratta manualmente solo per tagli speciali come i “tagli a tuff o” e i “tagli composti”. Sollevare la griglia inferiore ritraendo la maniglia e, non appena la lama penetra nel materiale, si deve rilasciare la griglia inferiore.

Per tutte le altre seghe, la griglia inferiore funzionerà automaticamente.

d) Prima di posizionare la sega su un banco o a pavimento, verifi care sempre che la griglia inferiore copra la lama.

Se la lama non è coperta ed è libera, la sega potrebbe spostarsi all'indietro, tagliando qualsiasi oggetto sul suo percorso. Dopo aver rilasciato l'interruttore, porre attenzione al tempo necessario per l'arresto della lama.

Funzione coltello di fenditura

a) Utilizzare la lama di segatura appropriata per il coletto di fenditura.

Perché il coltello di fenditura funzioni, il corpo della lama deve essere più sottile del coltello di fenditura e la larghezza di taglio della lama deve essere maggiore dello spessore del coltello di fenditura.

b) Regolare il coltello separatore come descritto nel presente manuale d'istruzioni.

Un posizionamento e allineamento scorretti possono annullare l'efficacia del coltello separatore nel prevenire i contraccolpi.

c) Utilizzare sempre il coltello separatore ad eccezione di quando si sta eff ettuando un taglio in profondità. Il coltello divisore deve essere sostituito dopo il taglio a tuff o. Il coltello divisore causa interferenze durante il taglio a tuff o e può creare contraccolpi.

d) Affinché il coltello separatore funzioni, esso deve essere fi ssato nel pezzo da lavorare.

Il coltello separatore non è efficace nel prevenire contraccolpi durante i tagli corti.

e) Non utilizzare la sega se il coltello divisore è piegato.

Persino una leggera interferenza potrebbe rallentare la velocità di chiusura di un dispositivo di protezione.

PRECAUZIONI DI SICUREZZA AGGIUNTIVE

1. Utilizzare esclusivamente il diametro della lama specifi cato sulla macchina.

2. Non utilizzare mole abrasive.

3. Non usare lame deformate o rotte.

4. Non usare lame di acciaio rapido.

5. Non usare lame non conformate alle caratteristiche specifi cate in queste istruzioni.

6. Non fermare le lame della sega mediante pressione laterale sul disco.

7. Tenere sempre affiliate le lame.

8. Verificare che la griglia inferiore si muova regolarmente e liberamente.

9. Non utilizzare la sega circolare tenendo la griglia inferiore bloccata in posizione di apertura.

10. Assicurarsi che tutti i meccanismi di ritrazione del sistema di protezione funzionino correttamente.

11. Le lame della sega devono essere più fini del coltello e la larghezza del taglio, o dell'incisione (con il set dentellato), deve essere maggiore dello spessore del coltello.

12. Non impiegare mai la sega circolare con la lama girata verso l'alto o lateralmente.

13. Assicurarsi che l'oggetto da lavorare sia privo di corpi estranei, come per esempio chiodi.

14. Il coltello dovrebbe essere sempre usato eccetto quando si preme nel mezzo del pezzo di lavoro.

15. Scollegare la spina dalla presa prima di eseguire qualsiasi regolazione, riparazione o manutenzione.

16. Per i modelli C6BU3, C6BUM, C7BU3 e C7BUM, fare attenzione al contraccolpo del freno.

I modelli C6BU3, C6BUM, C7BU3 e C7BUM dispongono di un freno elettrico che funziona quando l'interruttore viene rilasciato. Siccome si può verificare un contraccolpo quando il freno entra in funzione, assicurarsi di tenere saldamente il corpo principale.

1. Talvolta possono apparire delle scintille causate dalle operazioni di frenata quando l'interruttore è spento poiché i modelli C6BU3, C6BUM, C7BU3 e C7BUM impiegano freni elettrici.

Tenere comunque presente che questo fenomeno non è indice di guasti.

1. Per i modelli C6BU3, C6BUM, C7BU3 e C7BUM, quando il freno diventa ineffi cace, sostituire le spazzole di carbone con altre nuove.

2. Assicurarsi che la rete di alimentazione che si vuole usare sia compatibile con le caratteristiche relative all'alimentazione di corrente specificate nella piastrina dell'apparecchio.

3. Prima che l'utensile sia collegato alla presa di corrente, assicurarsi che l'interruttore di alimentazione sia nella posizione OFF.

Se la spina è infilata in una presa mentre l'interruttore è acceso, l'utensile elettrico si mette immediatamente in moto, facilitando il verifi carsi di incidenti gravi.

1. Quando l'ambiente di lavoro è lontano da una presa di corrente, usare una prolunga del cavo di suffi ciente spessore e di prestazione adeguata. La prolunga deve essere più corta possibile.

2. Poiché la lama oltrepassa la superficie inferiore del legno da tagliare, mettere il legno su un banco di lavoro quando si effettua il taglio. Se si usa un blocco quadrato come banco di lavoro, scegliere un suolo livellato al fine di assicurare la sua necessaria stabilità. Un piano di lavoro instabile comporta un funzionamento pericoloso. (Fig. 3)

Al fine di evitare eventuali incidenti, fare sempre in modo che la parte di legno che resta dopo il taglio sia ben ancorata o tenuta in posizione.

1. Nel caso in cui la manopola rimanga allentata, si creerà una situazione molto pericolosa. Pertanto serrarla sempre in modo adeguato. (Fig.4)

2. È molto rischioso lasciare il bullone a alette allentato, pertanto serrarlo sempre in modo adeguato. (Fig.5)

3. Prima di effettuare l'operazione di taglio, ispezionare il materiale che si deve tagliare. Se al taglio potrebbe generare polveri pericolose/tossiche, assicurarsi che alla bocchetta di uscita della polvere sia saldamente collegato un sacchetto raccoglipolvere o un sistema di estrazione polvere adeguato.

Inoltre, se presente, indossare la maschera antipolvere.

○ Prima di avviare la sega, verificare che la lama abbia compiuto un giro.
Se durante il funzionamento la lama della sega si ferma o emette un rumore anomalo, impostare immediatamente l'interruttore su OFF.
○ Fare attenzione che il cavo dell'alimentazione non si avvicini alla lama della sega mentre è in rotazione.
Ai fini della sicurezza, evitare di utilizzare la sega circolare tenendo la lama rivolta verso l'alto o trasversalmente. Tali applicazioni non comuni dovrebbero essere evitate.
○ Durante il taglio, indossare sempre gli occhiali di protezione.
○ Al termine di un lavoro, estrarre la spina dalla presa.

1. Dopo aver attaccato la lama della sega, controllare di nuovo che la leva di bloccaggio sia bloccata fermamente nella posizione prescritta.
2. I modelli C6U3, C6BU3, C7U3 e C7BU3 sono dotati di una funzione di soffi atore. Tuttavia, non utilizzare lo strumento solo per la funzione di soffiatore. (Fig. 8)
3. Verificare che non vi siano scheggiature o graffi nel cavo.
4. Controllare l'esterno e verificare che non vi siano danni.
5. Utilizzare una sega adatta per il taglio del legno.
6. Utilizzare una sega con una velocità visualizzata uguale o maggiore alla velocità di rotazione visualizzata sullo strumento.
7. Non lasciare la sega posizionata sulla parte superiore del binario guida.

NOMI DEI COMPONENTI (Fig. 1 – Fig. 23)

1	Interruttore a grilletto	14	Dado ad alette inclinato	27	Vite M4	40	Vite per macchina M5x12
2	Coperchio della sega Tappo della spazzola Linea premarcata					41	Adattatore per binario guida
3	Leva protezione inferiore	16	Manico	29	Scala frontale a 45° di inclinazione	42	Barra binario
4	Coltello separatore Pulsante di sblocco			30	Scala anteriore quando non inclinato	43	Barra (A)
5	Bullone M8 Leva di bloccaggio	20	Molla di bloccaggio	31	Barra (B)	44
6	Rondella (B)	19	Targhetta	32	Raccoglipolvere	45	Bullone a farfalla
7	Lama	20	Pomello	33	Leva (tipo corto)	46	Presa base quadrata
8	Protezione inferiore	21	Supporto del cavo	34	Vite M4	47	Vite di montaggio
9	Guida	22	Bullone ad alette inclinato	35	Vite M5	48	Trucioli di legno
10	Pezzo guida	23	Leva inclinata	36	Chiave a barra esagonale da 6 mm	49	Vite di regolazione del parallelismo
11	Base	24	Legname	37	Rondella (A)	50	Quadrato
12	Indicatore inclinato	25	Banco di lavoro	38	Binario guida	51	Vite a tubo esagonale
13	Bullone ad alette per fi ssaggio guida	26	Bullone M8 Labbro in gomma			52	Chiave a barra esagonale da 3 mm

SIMBOLI

AVVERTENZA

Di seguito mostriamo i simboli usati per la macchina.

Assicurarsi di comprenderne il signifi cato prima dell'uso.

	C6U3 / C6BU3 / C6UM / C6BUM / C7U3 / C7BU3 / C7UM / C7BUM : Sega circolare
	Per ridurre il rischio di lesioni, l’utente deve leggere il manuale delle istruzioni.
	Indossate sempre le protezioni oculari.
	Indossare sempre protezioni per l’udito.
	Solo per Paesi UENon gettare le apparecchiature elettriche tra i rifi uti domestici!Secondo la Direttiva Europea 2012/19/UE sui rifi uti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fi ne di essere reimpiegate in modo eco-compatibile.
V	Tensione nominale
I	Profondità di taglio
P	Potenza assorbita
	Velocità senza carico
	Peso (senza il cavo)
	Accensione
	Spegnimento
	Scollegare la spina di corrente dalla presa elettrica
	Soffi atore
	Azione non consentita
	Utensile di classe II

ACCESSORI STANDARD

In aggiunta all'unità principale (1 unità), la confezione contiene gli accessori elencati di seguito.

O Lama (montata sull'utensile)....1

Dia. 165 mm ......C6U3, C6BU3, C6UM, C6BUM

Dia. 190 mm ......C7U3, C7BU3, C7UM, C7BUM

○ Chiave esagonale ....1

○ Guida 1

○ Bullone a farfalla ....1

○ Molla di bloccaggio ....1

○ Leva (tipo corto)....1

○ Raccoglipolvere ....1

Gli accessori standard possono essere cambiati senza preavviso.

APPLICAZIONI

Taglio di vari tipi di legno.

CARATTERISTICHE

Le specifici che di questa macchina sono elencate nella Tabella a pagina 142.

NOTA

A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.

MONTAGGIO E OPERAZIONE

Azione	Figura	Pagina
Regolazione della profondità di taglio	4	143
Regolazione dell'angolazione d'inclinazione	5	143
Regolazione del coltello separatore (C6U3, C6BU3, C6UM, C6BUM)	6	143
Regolazione del coltello separatore (C7U3, C7BU3, C7UM, C7BUM)	7	144
Non utilizzare l'utensile con la sola funzione di ventilazione. (solo C6U3, C6BU3, C7U3 e C7BU3)	8	144
Regolazione della parte di guida (solo C6U3, C6BU3, C7U3 e C7BU3)	9	144
Linea di taglio	10	144
Regolazione della guida	11	144
Utilizzo del supporto del cavo	12	144
Montaggio del set per la raccolta della polvere	13	144
Funzionamento dell'interruttore*1	14	144
Taglio ad angoli retti	15	145
Taglio inclinato (direzione +45 °)	16	145
Rimozione della lama	17	145
Montaggio della lama*2	18	146
Utilizzo del binario guida*3 (solo C6UM, C6BUM, C7UM e C7BUM) (accessori opzionali)	19	146
Utilizzo dell'adattatore per binario guida*4 (solo C6U3, C6BU3, C7U3 e C7BU3) (accessori opzionali)	20	147
Regolazione della base e della lama per sega per mantenere il parallelismo (solo C6UM, C6BUM, C7UM e C7BUM)	21	147
Regolazione della base e della lama per mantenere la perpendicularità (solo C6U3, C6BU3, C7U3 e C7BU3)	22	147
Regolazione della base e della lama per mantenere la perpendicularità (solo C6UM, C6BUM, C7UM e C7BUM)	23 147
Sezione degli accessori	— 149

*1 Prima di iniziare il lavoro, accertarsi che l'attivazione dell'interruttore commuti correttamente l'utensile su ON e OFF.

Mentre l'utensile è collegato alla presa, assicurarsi che la lama della sega si arresti quando l'interruttore viene posto su OFF.

In alcune regioni, non è necessario eseguire il passaggio 1.

*2 Diametro utilizzabile della lama della sega:

C6U3, C6BU3, C6UM, C6BUM ... da 165 à 162 mm

C7U3, C7BU3, C7UM, C7BUM ... da 190 a 185 mm

Spessore del corpo: fi no a 1,5 mm, larghezza punta: almeno 1,9 mm

Spessore coltello divisore: 1,8 mm

*3 Utilizzare il binario guida durante il taglio in lunghe linee rette.

Il labbro di gomma del binario guida serve a prevenire scheggiature sulla superficie di taglio. Quando si utilizza il binario guida per la prima volta, tagliare il labbro di gomma come segue: impostare la profondità di taglio dell'utensile al massimo e l'angolo della lama della sega sulla perpendicolare (0 °), estrarre completamente l'interruttore, quindi tagliare a una velocità costante e molto moderata.

Dopo che il labbro di gomma è tagliato, può essere utilizzato anche per il taglio a 45°.

*4 Utilizzare con C6U3, C6BU3, C7U3 e C7BU3 quando si utilizza il binario guida.

NOTA

Quando si esegue l'operazione di taglio con il binario guida, ricordare che la profondità di taglio diminuisce all'aumentare dello spessore del binario guida.

MANUTENZIONE ED ISPEZIONE

1. Controllo della lama

Poiché l'uso di lame non affiliate diminuisce l'efficacia e causa eventuali disfunzioni del motore, affilare o sostituire la lama non appena si nota la sua usura.

2. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fi ssate. Se una di queste dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

3. Controllo delle spazzole di carbone (Fig. 24)

Il motore impiega spazzole di carbone che sono materiali di consumo. Poiché una spazzola di carbone troppo larga può creare fastidi al motore, sostituire la spazzola con una dello stesso numero Ⓐ indicato nella figura quando essa è logora fino al limite Ⓥ del regolamento o quasi. Tenere inoltre sempre pulite le spazzole di carbone e fare in modo che esse scorrano liberamente nell'interno del portaspazzola.

ATTENZIONE

○ Quando si sostituiscono nuove spazzole di carbone, usare sempre spazzole di carbone HiKOKI autentiche con il numero specifi cato nel diagramma.
Per i modelli C6BU3, C6BUM, C7BU3 e C7BUM, il freno potrebbe non funzionare se vengono utilizzate spazzole di carbone diverse da quelle specifi cate.

Quando il freno perde efficacia, sostituire le spazzole di carbone con altre nuove.

4. Sostituzione di una spazzola di carbone

Togliere la capsula della spazzola con un cacciavite a taglio. La spazzola può così essere agevolmente rimossa.

5. Sostituzione del cavo di alimentazione

Se è necessaria la sostituzione del cavo di alimentazione, tale operazione deve essere effettuata dal produttore di questo agente onde evitare un rischio alla sicurezza.

6. Manutenzione gruppo motore

L'avvolgimento del motore è una parte importante di questo attrezzo. Evitare il danneggiamento e fare attenzione ad evitare il contatto con l'olio di pulizia o l'acqua.

Dopo 50 ore di utilizzo, pulire il motore soffiando nei fori di ventilazione del corpo del motore con aria secca da una pistola ad aria compressa o altro attrezzo (Fig. 25).

Polvere o accumulo di particelle nel motore possono provocare danni.

7. Ispezione e manutenzione della protezione inferiore

Assicurarsi sempre che la protezione inferiore si muova scorrevolmente.

In caso di anomalie, riparare immediatamente la protezione inferiore.

Per la pulizia e la manutenzione, utilizzare una pistola ad aria compressa o un altro strumento per pulire con soffio d'aria lo spazio tra la protezione inferiore e il coperchio dell'ingranaggio nonché la parte rotante della protezione inferiore con aria secca (Fig. 25).

Ciò è efficace per l'emissione di trucioli o altre particelle. L'accumulo di trucioli o altre particelle intorno alla protezione inferiore potrebbe causare malfunzionamenti o danni.

ATTENZIONE

Per evitare l'inalazione della polvere o irritazioni agli occhi, indossare occhiali protettivi di sicurezza e una maschera antipolvere quando si usa una pistola ad aria compressa o un altro strumento per pulire la protezione inferiore, i fori di ventilazione o altre parti del prodotto.

Garantire il movimento scorrevole della protezione inferiore

Parte rotante della protezione inferiore

Spazio tra la protezione inferiore e il coperchio dell'ingranaggio Ventola alloggiamento Pistola ad aria compressa

Fig. 25

ATTENZIONE

Nell'uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese.

GARANZIA

Garantiamo gli Utensili Elettrici HiKOKI in conformità alle specifiche normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l'Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l'uso, ad un Centro di Assistenza Autorizzato HiKOKI.

Informazioni riguardanti i rumori trasmessi dall'aria e le vibrazioni

I valori misurati sono stati determinati in conformità a EN62841 e descritti in conformità alla normativa ISO 4871.

Livello misurato di potenza sonora pesato A: 109 dB (A) Livello misurato di pressione sonora pesato A: 98 dB (A) Incertezza K: 3 dB (A).

Indossare i dispositivi di protezione acustica.

Valori totali di vibrazione (somma vettori triass.) determinati secondo la norma EN62841.

Taglio di truciolare:

Valore di emissione vibrazioni a_n=2,5 m/s^2

Incertezza K = 1,5 m/s²

Il valore totale di emissione vibrazioni dichiarato è stato misurato in base al metodo di test standard e può essere utilizzato per confrontare un utensile con un altro.

Può essere inoltre utilizzato per la stima preliminare dell'esposizione.

AVVERTENZA

Il valore di emissione vibrazioni durante l'uso effettivo dell'utensile può essere diverso dal valore totale dichiarato in base alle modalità di utilizzo dell'utensile stesso.
Identificare le misure di sicurezza per la protezione dell'operatore basate su stima dell'esposizione nelle eff ettive condizioni di utilizzo (prendendo in considerazione tutte le parti del ciclo di funzionamento come i tempi in cui l'utensile resta spento e quando funziona senza essere utilizzato in aggiunta al tempo di avvio).

NOTA

A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.

ALGEMENE

VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

⚠ WAARSCHUWING

MONTERING OG ANVENDELSE
