MANUAL DE UTILIZADOR DeskMeet X600 ASROCK

Obrigado por adquirir a placa mãe X600-ITX. Nesta documentação, Capítulo 1 e 2 contém a introdução da placa-mãe e guias de instalação passo a passo.

Como as especificações da placa-mãe e do software do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio.

1.1 Conteúdo da embalagem

Plataforma	Fator de forma mini-ITX profundoDesign de condensador sólido
CPU	Suporta processadores AMD AM5 soquete RyzenTM série 7000Suporta CPU até 65WDesign com 6+2 fases de alimentação
Chipset	AMD X600
Memória	Tecnologia de memória DDR5 de dois canais4 x Slots DIMM DDR5Suporta DDR5 ECC/não-ECC, memória sem buffer até 7200+(OC)*Capacidade máxima da memória do sistema: 192GBSuporta Perfil de Memória Extrema (XMP) e Perfis EXtensos para módulos de memória de Overclocking (EXPO)*Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/)
Slot de expansão	CPU:1 x PCIe 4.0 x16 Slot, suporta modo x16**Suporta NVMe SSD nos discos de inicialização1 x soquete M.2 (Chave E), suporta Módulo tipo 2230 WiFi/BT
Gráficos	AMD RDNA ^TM Integrado de 2 gráficos (Suporte real pode variar por CPU)Três opções de saída de gráficos: 1 x HDMI, 2 x DisplayPort 1.4Suporta configuração com três monitoresCompatível com 1 x HDMI 2.1 TMDS/FRL 8G, suporta HDR, HDCP 2.3 e resolução máx. de até 4K 120Hz2 x DisplayPort 1.4 com DSC (comprimido), suporta HDCP 2.3 e resolução máx. de até 4K 120Hz

Áudio

• Codec de Áudio Realtek ALC897

LAN

• 2,5 Gigabit LAN 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- Suporta o Software Dragon 2,5G LAN

• Ajuste Inteligente de Controle de Largura de Banda
• IU Visual Fácil de Usar
• Estatísticas de Uso de Rede Visual
• Configuração Padrão Otimizada para Modos de Jogos, Navegador, e Transmissão
• Controle de Prioridade Personalizado do Usuário

* Suporta NVMe SSD nos discos de inicialização

RAID

- Suporta RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento M.2 NVMe*

* Exige placas de expansão NVMe M.2 adicionais para suportar RAID 10

Conector

• 1 x Gabinete de Alimentação de Intrusão

• 1 x Conector ventoinha CPU

* O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).

• 1 x Conector da ventoinha do Gabinete (4 pinos)

* O Conector do Ventilador do Chassi suporta o ventilador do chassi de potência do ventilador máxima de 1A (12W).

• 1 x Conector alimentação ATX 24-pinos

• 1 x Conector de energia 8-pinos 12V

• 1 x Cabeçote do Painel Frontal

• 1 x Plataforma USB 2.0 (Suporta 2 portas USB 2.0)

Funções da BIOS

• AMI UEFI Legal BIOS com suporte GUI

Monitor de hardware

- Sensor de temperatura da CPU/Gabinete

• Tacômetro da Ventoinha da CPU/Gabinete

- Ventoinha silenciosa da CPU/Gabinete (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU)

• Controle de Multivelocidades Ventoinha CPU

• Detecção de ABERTURA da CAIXA

• Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore

so

• Microsoft® Windows® 10 64-bit

Certificações

- FCC, CE

- Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

1.3 Configuração dos jumpers

A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto".

Short

Open

Apagar o Jumper CMOS

(CLRCMOS1)

(ver p.1, N.° 12)

Jumper de 2 pinos

Curto: Apagar CMOS

Abrir: Padrão

CLRCMOS1 permite que você apague os dados no CMOS. Os dados no CMOS incluem informações de configuração do sistema, tal como senha do sistema, data, hora e parâmetros de configuração do sistema. Para apagar e reinicializar os parâmetros do sistema na configuração padrão, desligue o computador e retire o cabo de alimentação, utilizando em seguida a tampa do jumper nos pinos de CLRCMOS1 durante 3 segundos. Por favor, não se esqueça de retirar a tampa do jumper depois de apagar o CMOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS.

Se você apagar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS "Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.

1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

Suporte do painel de sistema

(PAINEL1 de 9 pinos) (ver p.1, No.10)

1 HDLED+ HDLED- GND R ESET# GND PLED+ PLED- PWRBTN# GND

Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.

PLED (LED de alimentação do sistema):

Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará aceso quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de atividade do disco rígido):

Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso quando o disco rígido estiver lendo ou registrando dados.

O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.

Conector Serial ATA3 (SATA3_A1: ver p.1, N.° 8) (SATA3_A2: ver p.1, N.° 9)

Estes dois conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s.

Suporte USB 2.0 (USB_5_6 de 9 pinos) (ver p.1, N.° 7)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Há um cabeçote nesta placa-mãe. Cada suporte USB 2.0 pode ter duas portas.

Ligue o cabo do ventilador aos conectores do ventilador e corresponda o cabo preto com o pino de ligação à terra.

Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 6)

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (ver p.1, N.º 1)

Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.

* Aviso: Certifique-se que o cabo de força conectado é para o CPU e não para a placa gráfica. Não ligue o cabo de força PCIe a este conector.

Suporte de intrusão do chassi (CI1 de 2 pinos) (ver p.1, N.º 5)

Esta placa-mãe suporta a função de detecção de ABERTURA da CAIXA que detecta se a tampa do chassi foi removida. Esta função requer um chassi com design de detecção de intrusão.

1.5 Botão Inteligente

A placa mãe tem um botão inteligente: Botão Flashback da BIOS permite que os usuários limpem a de BIOS.

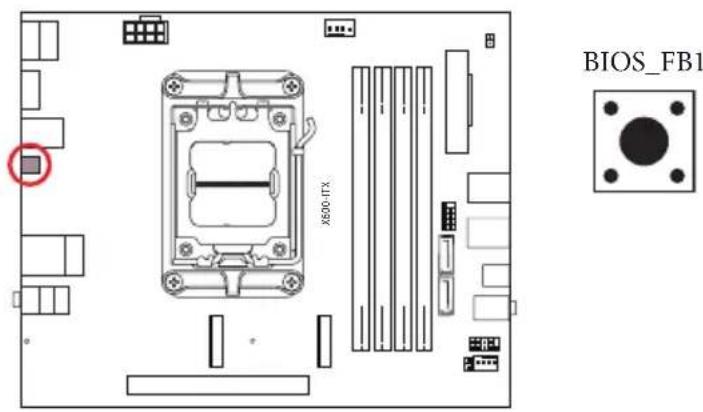

Botão Flashback da BIOS

Botão Flashback da BIOS permite que os usuários limpem a de BIOS.

BIOS_FB1 X500-1TX


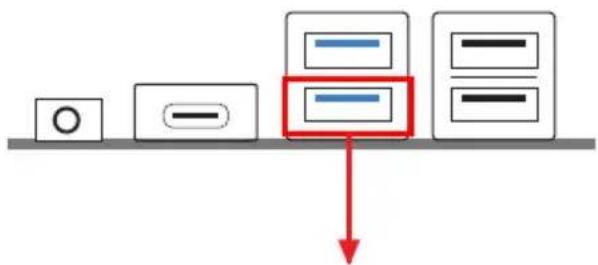

Porta USB BIOS Flashback

O recurso ASRock BIOS Flashback permite que você atualize o BIOS sem ligar o sistema, mesmo sem a CPU.

Antes de usar a função Flashback da BIOS, suspenda o BitLocker e qualquer criptografia ou segurança confiando no TPM. Certifique-se que você já armazenou e realizou o backup da chave de recuperação. Se a chave de recuperação estiver faltando enquanto a criptografia esteja ativa, os dados permanecerão criptografados e o sistema não será reiniciado no sistema operacional. É recomendado desabilitar o fTPM antes de atualizar o BIOS. De outro modo, pode ocorrer uma falha imprevista.

Para usar a função USB BIOS Flashback, siga as etapas abaixo.

1. Faça o download do arquivo BIOS mais recente no site da web ASRock: http://www.asrock.com.

2. Copie o arquivo BIOS para sua unidade flash USB. Certifique-se se o sistema de arquivos da sua unidade flash USB seja FAT32.

3. Extraia o arquivo BIOS do arquivo zipado.

4. Renomeie o arquivo para "creative.rom" e salve-o no diretório raiz de X: Unidade flash USB.

5. Conecte o conector de energia de 24 pinos na placa mãe. Em seguida, ligue o interruptor CA da fonte de alimentação.

* Não há necessidade de ligar o sistema.

1. Depois, ligue o USB drive na porta USB BIOS Flashback.

2. Pressione o BIOS Flashback Switch por cerca de três segundos. Depois, o LED começa a piscar.

3. Espere até que o LED pare de piscar, indicando que a intermitência do BIOS foi completada.

* Se a luz do LED se torna verde sólido, isto significa que o BIOS Flashback não está operando adequadamente. Certifique-se de conectar a unidade USB à porta USB BIOS Flashback.

** Se o LED não acende mais, então desconecte a alimentação do sistema e remova/desconecte a bateria CMOS da placa-mãe por diversos minutos. Reconecte a alimentação e a bateria e tente novamente.
