X600-ITX 마더보드를 구입해 주셔서 감사합니다. 이 문서에서 1장과 2장에서는 마더보드를 소개하고 단계적 설치 지침을 설명합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 예고 없이 변경될 수 있습니다.

1.1 포장 내용물

• X600-ITX 마더보드(답 mini-ITX 품 팩터)
- I/O 패널 실드 1개
- SATA 케이블 2개 (옵션)
• M.2 소켓(M2*2)용 나사 2개(선택 품목)
- WiFi 모듈(M2*2)용 나사 1개(선택 품목)

1.2 규격

플랫폼	• 답 mini-ITX 품 팩터• 솔리드 콘덴서 구조
CPU	• AMD 소켓 AM5 Ryzem 7000 시리즈 프로세서 지원• 최대 65W의 CPU 지원• 6+2개 전원 위상 구조
침셋	• AMD X600
메모리	• 듀얼 채널 DDR5 메모리 기술• DDR5 DIMM 슬롯 4개• DDR5 ECC/BI ECC, 비버퍼링 메모리 최대 7200+(OC) 지원*• 시스템 메모리 최대 용량: 192GB• Extreme Memory Profile(XMP) 및 EXTended Profiles for Overclocking(EXPO) 메모리 모듈 지원* 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오. (http://www.asrock.com/)
확장 슬롯	CPU:• PCIe 4.0 x16 슬롯 1개, x16 모드 지원**NVMe SSD를 부팅 디스크로 사용 가능하도록 지원• M.2 소켓(E 키) 1개, 타입 2230 WiFi/BT 모듈 지원
그래픽	• 통합형 AMD RDNA 2 그래픽(CPU에 따라 실제 지원 여부는 다를 수 있음)• 그래픽 출력 옵션 세 개: 1x HDMI, 2 x DisplayPort 1.4• 삼종 모니터 지원• HDMI 2.1 TMDS/FRL 8G 호환 가능 1개, HDR, HDCP 2.3 및 최대 해상도 4K 120Hz 지원• DisplayPort 1.4(DSC 포함, 압축) 2개, HDCP 2.3 및 4K 120Hz까지 최대 해상도 지원

오디오 Realtek ALC897 오디오 코덱

LAN • 2.5 Gigabit LAN 10/100/1000/2500 Mb/s

- Dragon RTL8125BG

- Dragon 2.5G LAN 소프트웨어 지원

-대역폭 제어에 대한 스마트 자동 조정

-시각적으로 사용자에게 친숙한 UI

-시각 효과가 뛰어난 네트워크 사용량 통계

- 게임,브라우저 및 스티리밍 모드에 최적화된 기본 설정

-사용자 맞춤형 우선순위 조정

전면 패널 I/O • 헤드폰/헤드셋 책 1개

- USB 3.2 Gen1 타입 A 포트 2개

-USB3.2Gen1타입C포트1개

- USB 2.0 포트 2개

후면 패널 I/O • HDMI 포트 1개

• DisplayPort 1.4 2개

- USB 3.2 Gen1 포트 2개

- USB 2.0 포트 2개

- RJ-45 LAN 포트 1개

- BIOS 플래시백 버튼 1개

- HD 오디오 책:라인 입력/전면 스피커/마이크

저장 장치 CPU:

- 블레이징 M.2 소켓 1개(M2_1, Key M), 타입 2280 PCIe Gen5x4 (128Gb/s) 모드를 지원*

- 하이퍼 M.2 소켓 1개(M2_2, Key M), 타입 2280 PCIe Gen4x4 (64Gb/s) 모드를 지원*

ASMedia ASM1061:

• SATA3 6.0 Gb/s 커넥터 2개

*NVMe SSD를 부팅 디스크로 사용 가능하도록 지원

RAID	M.2 NVMe 저장 장치용 RAID 0, RAID 1 및 RAID 10 지원** RAID 10를 지원하는 데 추가 M.2 NVMe 확장 카드 필요
커넥터	새시 침입 헤더 1개1 x CPU 팬 커넥터CPU 팬 커넥터는 팬 전력이 최대 1A(12W)인 CPU 팬을 지원합니다.새시 팬 커넥터(4핀) 1개* 새시 팬 커넥터는 팬 전력이 최대 1A(12W)인 새시 팬을 지원합니다.24핀 ATX 전원 커넥터 1개8핀 12V 전원 커넥터 1개전면 패널 헤더 1개USB 2.0 헤더 1개(USB 2.0 포트 2개 지원)
BIOS 기능	GUI 지원을 제공하는 AMI UEFI 적합형 BIOS
하드웨어모니터	CPU/새시 온도 감지CPU/새시 팬 타코미터CPU/새시 저소음 팬(CPU 온도에 의한 새시 팬 속도 자동 조절)CPU/새시 팬 다중 속도 조절케이스 열림 감지전압 모니터링: +12V, +5V, +3.3V, CPU Vcore
OS	Micro 64-비트
인증	FCC, CEErP/EuP 사용 가능(ErP/EuP 사용 가능 전원공급장치 필요)

BIOS 설정을 조정하거나 Untied Overclocking Technology를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씩우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씩우지 않으면 점퍼가 “단선”됩니다.

Short

Open

Clear CMOS 점퍼

(CLRCMOS1)

(1페이지, 12번 항목 참조)

2 핀 점퍼

단락: Clear CMOS

단선: 기본값

CLRCMOS1을 사용하여 CMOS에 저장된 데이터를 지울 수 있습니다. CMOS에 저장된 데이터에는 시스템 암호, 날짜, 시간 및 시스템 설정 파라미터와 같은 시스템 설정 정보가 포함됩니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 뽑은 다음 점퍼 캡을 사용하여 CLRCMOS1의 핀을 3초 동안 단락시키십시오. CMOS를 지운 후 반드시 점퍼 캡을 제거하십시오. BIOS 업데이트를 완료한 직후 CMOS를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다.

CMOS를 지울 경우 케이스 열림이 감지될 수도 있습니다. BIOS 옵션 "Clear Status(상태지우가)"를 조절하여 이전의 새시 침입 상태에 대한 기록을 지우십시오.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 싹우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 싹우면 미더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9핀 PANEL1)

(1페이지,10번 항목 참조)

HDLED+ HDLED- GND GND 1 PLED+ PLED- PWRBTN# GNDRESET#

새시의 전원 버튼, 리셋 버튼, 시스템 상태 표시등을 아래의 핀 할당에 따라 이 헤더에 연결합니다. 케이블을 연결하기 전에 양극 핀과 음극 핀을 기록합니다.

PWRBTN(전원 버튼):

새시 전면 패널의 전원 버튼에 연결합니다. 전원 버튼을 이용해 시스템을 끄는 방법을 구성할 수 있습니다.

RESET(리셋 버튼):

새시 전면 패널의 리셋 버튼에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 버튼을 놀러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED가 켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED가 계속 깜박입니다. 시스템이 S4 대기 상태 또는 전원 꺼짐(S5) 상태에 있을 때는 LED가 꺼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED가 켜져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 버튼, 리셋 버튼, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히 일치하는지 확인합니다.

시리얼 ATA3 커넥터

(SATA3_A1:

1페이지, 8번 항목 참조)

(SATA3_A2:

1페이지,9번 항목 참조)

SATA3_A2

SATA3_A1

이들 두 개의 SATA3 커넥터는

최대 6.0 Gb/s 데이터 전송

속도를 제공하는 내부 저장

장치용 SATA 데이터 케이블을

지원합니다.

USB 2.0 헤더

(9핀 USB_5_6)

(1페이지, 7번 항목 참조)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

이 마더보드에는 하나의

헤더가 있습니다.이 USB 2.0

헤더는 포트 두 개를 지원할 수 있습니다.

새시 팬 커넥터

(4핀 CHA_FAN1)

(1페이지, 11번 항목 참조)

팬 케이블을 팬 커넥터에

연결하고 검은색 와이어를

접지핀에 연결하십시오.

CPU 팬 커넥터

(4핀 CPU_FAN1)

(1페이지, 2번 항목 참조)

이 마더보드에는4핀 CPU 팬

(저소음 팬) 커넥터가 탑재되어

있습니다. 3핀 CPU 팬을

연결하려는 경우 핀 1-3에

연결하십시오.

ATX 전원 커넥터

(24핀 ATXPWR1)

(1페이지, 6번 항목 참조)

이 마더보드에는 24핀 ATX 전원

커넥터가 탑재되어 있습니다.

20핀 ATX 전원공급장치를

사용하려면 핀 1과 핀 13을 따라

연결하십시오.

ATX 12V 전원 커넥터

(8핀 ATX12V1)

(1페이지, 1번 항목 참조)

이 마더보드에는 8핀

ATX 12V 전원 커넥터가

탑재되어 있습니다.4핀 ATX

전원공급장치를 사용하려면 핀

1과 핀 5을 따라 연결하십시오.

*경고:연결된 전원 케이블이

그래픽 카드가 아닌 CPU

용인지 확인하십시오. PCIe

전원 케이블을 이 커넥터에 꽃지

마십시오.

새시 침입 헤더

(2핀 Cl1)

(1페이지,5번 항목 참조)

이 마더보드는 써시 커버가

제거될 경우 이를 감지하는

케이스 열림 감지 기능을

지원합니다.이 기능을

사용하려면 새시 침입 감지

설계가 적용된 새시를 사용해야

합니다.

1.5 스마트 버튼

마더보드에는 하나의 스마트 버튼을 있습니다. BIOS 플래시백 버튼은 BIOS를 플래시할 수 있습니다.

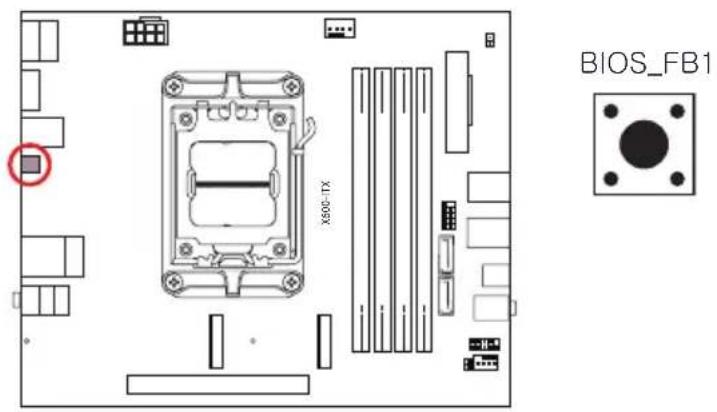

BIOS 플래시백 버튼

(BIOS_FB1)(5페이지,6번 항목 참조)

BIOS 플래시백 버튼은 BIOS를 플래시할 수 있습니다.

BIOS_FB1 X500-TX


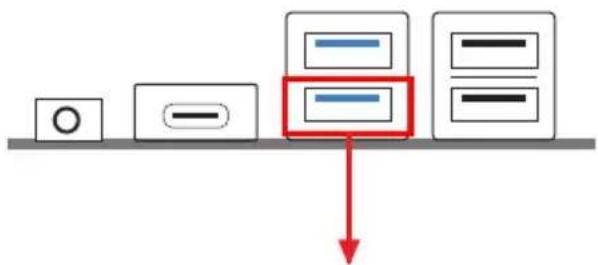

USB BIOS 플래시백 포트

ASRock BIOS 플래시백 기능을 사용하면 시스템 전원을 쳐지 않고, 심지어 CPU 없이도 BIOS를 업데이트할 수 있습니다.

BIOS Flashback 기능을 사용하기 전에 BitLocker 및 TPM에 의존하는 모든 암호화 또는 보안을 중단하십시오. 복구 키가 이미 저장되고 백업되었는지 확인하십시오. 암호화가 활성화된 동안 복구 키가 누락될 경우 데이터는 계속 암호화된 상태로 유지되고 시스템이 운영 체제로 다시 부팅하지 않습니다. BIOS를 업데이트하기 전에 fTPM을 비활성화할 것을 권장합니다. 그렇지 않으면 예기치 않은 장애가 발생할 수 있습니다.

USB BIOS 플래시백 기능을 사용하려면 아래 단계를 따르십시오.

1. ASRock의 웹사이트(http://www.asrock.com)에서 최신 BIOS 파일을 다운로드합니다.
2. BIOS 파일을 USB 플래시 드라이브에 복사합니다. 사용 중인 USB 플래시 드라이브의 파일 시스템이 FAT32여야 합니다.
3. BIOS 파일의 압축을 품니다.
4. 파일 이름을 “creative.rom”으로 바꾸고 이를 다음과 같은 X의 루트 디렉토리에 저장합니다. USB 플래시 드라이브.
   5.24핀 전원 커넥터를 마더보드에 연결합니다. 그런 다음 전원 공급장치의 AC 스위치를 캡니다.
   *시스템 전원을 켜지 않아도 됩니다.
5. 이제 USB 드라이브를 USB BIOS 플래시백 포트에 연결합니다.
6. BIOS 플래시백 스위치를 약 3초 동안 누릅니다. 그러면 LED가 깜박이기 시작합니다.
   8.LED가 깜박임을 멈출 때까지, 즉 BIOS 플래싱이 완료될 때까지 기다립니다.

*LED 표시등이 녹색으로 계속 켜져 있으면 이는 BIOS 플래시백이 제대로 작동하고 있지 않음을 의미합니다. USB 드라이브를 USB BIOS 플래시백 포트에 연결해야 합니다.

**LED 조명이 켜지지 않을 경우 시스템의 전원을 해제한 후 몇 분간 마더보드에서 CMOS 배터리를 제거/연결 해제하십시오. 전원과 배터리를 재연결한 후 다시 시도하십시오.
