用户手册 DeskMeet X600 ASROCK

感谢您购买 X600-ITX 主板。在本文档中，第 1 章和第 2 章介绍主板并详细介绍如何安装它。

由于主板规格和BIOS软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。

1.1 包装清单

• X600-ITX 主板（Deep mini-ITX 规格尺寸）
• 1 x l/O 面板
• 2xSATA电源线（选购）
• 2x螺丝（供M.2插口使用，M2*2）（选购）
• 1x 螺丝（供 WiFi 模块使用，M2*2）（选购）

1.2 规格

平台	Deep mini-ITX规格尺寸稳固的电容器设计
CPU	支持AMD Socket AM5 RyzenTM 7000系列处理器支持最高65W的CPU6+2电源相设计
芯片集	AMD X600
内存	双通道DDR5内存技术4x DDR5 DIMM槽支持DDR5 ECC/非ECC,非缓冲内存,最高支持7200+(OC)*系统内存最大容量:192GB支持Extreme Memory Profile (XMP)和EXTended Profiles for Overclocking (EXPO)内存模块*请参阅华擎网站上的Memory Support List(内存支持列表)了解详情。(http://www.asrock.com/)
扩展槽	CPU:1x PCIe 4.0 x16槽,支持x16模式**支持NVMe SSD用作启动盘1x M.2 Socket (Key E),支持类型2230 WiFi/BT模块
图形卡	集成AMD RDNA ^TM 2图形(实际上是否支持可能因CPU而异)3个图形输出选项:1x HDMI, 2x DisplayPort 1.4支持三台显示器1x兼容TMDS/FRL 8G的HDMI 2.1,支持HDR、HDCP 2.3,最大分辨率高达4K 120Hz2x DisplayPort 1.4,采用DSC(压缩),支持HDCP 2.3,最大分辨率高达4K 120Hz
音频	Realtek ALC897 音频编解码器
LAN	2.5 Gigabit LAN 10/100/1000/2500 Mb/sDragon RTL8125BG支持 Dragon 2.5G LAN 软件- 智能化自动调整带宽控制- 视效用户友好 UI- 视效网络使用情况统计数据- 游戏、浏览器和串流模式的默认设置进行了优化- 用户定制优先级控制
前面板 I/O	1 x 耳机插孔2 x USB 3.2 Gen1 Type-A 端口1 x USB 3.2 Gen1 Type-C 端口2 x USB 2.0 端口
后面板 I/O	1 x HDMI 端口2 x DisplayPort 1.42 x USB 3.2 Gen1 端口2 x USB 2.0 端口1 x RJ-45 LAN 端口1 x BIOS 回闪按钮高清音频插孔:线路输入 / 前扬声器 / 麦克风
存储	CPU:1 x Blazing M.2 接口(M2_1, Key M),支持类型 2280 PCIe Gen5x4 (128 Gb/s) 模式*1 x 超级 M.2 接口(M2_2, Key M),支持类型 2280 PCIe Gen4x4 (64 Gb/s) 模式*ASMedia ASM1061:2 x SATA3 6.0 Gb/s 接口*支持 NVMe SSD 用作启动盘

RAID • 对于 M.2 NVMe 存储设备，支持 RAID 0、RAID 1 和 RAID 10* * 需要额外使用 M.2 NVMe 扩展卡方可支持 RAID 10

接口 - 1x机箱侵入接脚 - 1xCPU风扇连接器 *CPU风扇接口支持最高1A(12W)功率的CPU风扇。 - 1x机箱风扇接口（4针） *机箱风扇接口支持功率最大为1A(12W)的机箱风扇。 - 1x24针ATX电源接口 - 1x8针12V电源接口 - 1x前面板接脚 - 1xUSB2.0接脚（支持2个USB2.0端口）

BIOS • AMI UEFI Legal BIOS，支持 GUI 功能特点

硬件监控 CPU/机箱温度感测 CPU/机箱风扇转速计 CPU/机箱静音风扇（根据CPU温度自动调整机箱风扇速度） CPU/机箱风扇多种速度控制 CASE OPEN（机箱打开）检测 电压监控：+12V、+5V、+3.3V、CPU Vcore

操作系统 • Microsoft® Windows® 10 64-bit

认证 - FCC、CE - ErP/EuP 支持（需要支持 ErP/EuP 的电源）

须认识到超频会有一定风险，包括调整 BIOS 设置，应用 “自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。

Short

Open

清除 CMOS 跳线

(CLRCMOS1)

(见第1页，第12个)

2 针跳线

短接：清除 CMOS

开路：默认

CLRCMOS1 允许您清除 CMOS 中的数据。CMOS 中的数据包括系统设置信息，如系统密码、日期、时间和系统设置参数。要清除和重置系统参数为默认设置，请关闭计算机，拔下电源线插头，然后使用跳线帽短接 CLRCMOS1 上的针脚 3 秒。请记住在清除 CMOS 后取下跳线帽。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。

如果您清除 CMOS，机箱打开会被检测到。请将 BIOS 选项 “Clear Status” （清除状态）调整为清除前一个机箱侵入状态的记录。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

系统面板接脚

(9针PANEL1)

(见第1页，第10个)

1 HDLED+ HDLED- GND GND PLED+ PLED- PWRBTN# GNDRESET#

按照下面的针脚分配，将机箱上的电源按钮、重置按钮和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN（电源按钮）：

连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。

RESET（重置按钮）：

连接到机箱前面板上的重置按钮。如果计算机死机，无法执行正常重新启动，按重置按钮重新启动计算机。

PLED（系统电源LED）：

连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED（硬盘活动 LED）：

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此 LED 亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源按钮、重置按钮、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时，确保连线分配和针脚分配正确匹配。

串行 ATA3 接口

(SATA3_A1:

见第1页，第8个）

(SATA3_A2:

见第1页，第9个）

SATA3_A1SAT这两个 SATA3 接口支持最高

6.0 Gb/s 数据传输速率的内部存储设备的 SATA 数据线。

USB 2.0 接头

(9针USB_5_6)

(见第1页，第7个)

USB_PWR P- P+ GND DUMMY 1 P- GND USB_PWR

此主板上有一个接脚。此USB2.0接脚支持两个端口。

机箱风扇接口

(4 针 CHA_FAN1)

(见第1页，第11个)

请将风扇线连接到风扇接口并使黑线匹配接地针脚。

CPU风扇接口

(4 针 CPU_FAN1)

(见第1页，第2个)

此主板提供 4 针 CPU 风扇（静音风扇）接口。如果您打算连接 3 针 CPU 风扇，请将它连接到针脚 1-3。

ATX 电源接口

(24 针 ATXPWR1)

(见第1页，第6个)

此主板提供 24 针 ATX 电源接口。要使用 20 针 ATX 电源，请沿针脚 1 和针脚 13 插接它。

ATX 12V 电源接口

(8 针 ATX12V1)

(见第1页，第1个)

此主板提供8针ATX12V电源接口。要使用4针ATX电源，请沿针脚1和针脚5插接它。

* 警告：请确保连接的电源线用于 CPU，而非图形卡。不要将 PCIe 电源线插接到此接口。

机箱侵入接头

(2 针 Cl1)

(见第1页，第5个)

此主板支持 CASE OPEN（机箱打开）检测功能 - 检测机箱盖是否拆下。此功能需要采用侵入检测设计的机箱。

1.5 智能按钮

主板配有一个智能按钮：BIOS 回闪按钮，允许用户刷新 BIOS。

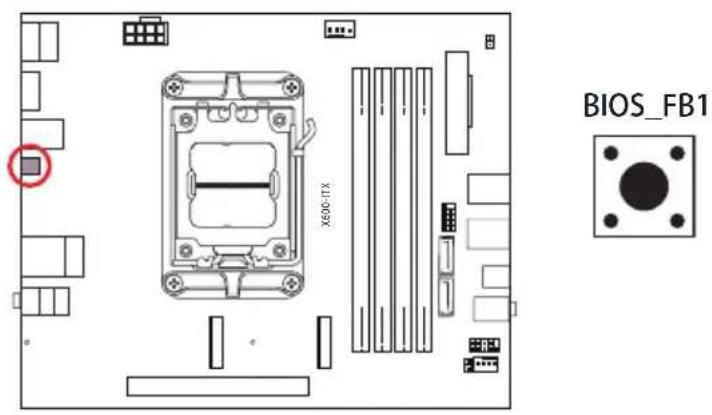

BIOS 回闪按钮

(BIOS_FB1)（见第5页，第6个）

BIOS 回闪按钮允许用户刷新 BIOS。

BIOS_FB1 600-1TX


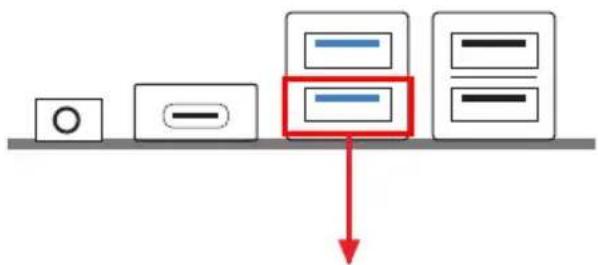

USB BIOS 回闪端口

借助 ASRock BIOS 回闪功能，无需为系统通电、甚至无需使用 CPU 即可更新 BIOS。

使用 BIOS 回闪功能之前，请暂停 BitLocker 以及任何依赖于 TPM 的加密或安全机制。确保已存储并备份恢复密钥。如果加密处于活动状态时恢复密钥缺失，数据将保持加密，但系统不会引导到操作系统中。建议在更新 BIOS 之前禁用 fTPM，否则可能发生不可预测的故障。

要使用 USB BIOS 回闪功能，请按照下面的步骤执行操作。

1. 从 ASRock 网站 http://www.asrock.com 下载最新 BIOS 文件。
2. 将 BIOS 文件复制到 USB 闪存盘。确保 USB 闪存盘的文件系统为 FAT32。
3. 从压缩文件中解压出 BIOS 文件。
4. 将文件重命名为 “creative.rom”，并将其保存到 X 的根目录下：USB 闪存盘。
5. 将 24 针电源接头插入主板。然后打开电源交流开关。

* 不需要为系统通电。

1. 然后将 USB 驱动插入 USB BIOS 回闪端口。

2. 按住 BIOS 回闪开关三秒钟左右。然后 LED 开始闪烁。

3. 等待 LED 停止闪烁，说明此事 BIOS 闪存已完成。

* 如果 LED 指示灯变为绿色常亮状态，说明 BIOS 回闪未正确执行。请务必将 USB 驱动器插入 USB BIOS 回闪端口。

**如果LED未亮起，请断开系统电源连接，然后将CMOS电池从主板中取出/断开电池连接，并等待几分钟。重新连接电源和电池并重试。

电子信息产品污染控制标示

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

10

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称\有害物质或元素
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。

X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1 簡介

感謝您購買華擎 X600-ITX 主機板。在本文件中，第 1 章及第 2 章包含主機板的簡介及逐步安裝指南。

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。

1.1 包装內容

• X600-ITX 主機板（Deep mini-ITX 板形規格）
- 1xI/O 面板外罩
- 2x SATA 纜線（選用）
- 2 x 螺絲（適用於 M.2 插座）(M2*2)（選用）
- 1 x 螺絲（適用於 WiFi 模組）(M2*2)（選用）

1.2 規格

平台	Deep mini-ITX板形規格固態電容設計
CPU	支援AMD Socket AM5 RyzenTM 7000系列處理器支援最高65W CPU6+2電源相位設計
晶片組	AMD X600
記憶體	雙通道DDR5記憶體技術4x DDR5 DIMM插槽支援DDR5 ECC/非ECC、無緩衝記憶體,最高可達7200+(OC)*最大系統記憶體容量:192GB支援Extreme Memory Profile (XMP)和EXTended Profiles for Overclocking (EXPO)記憶體模組*如需更多資訊,請參閱華擎網站上的記憶體支援表。(http://www.asrock.com/)
擴充插槽	CPU:1x PCIe 4.0 x16插槽,支援x16模式**支援NVMe SSD作為開機磁碟1x M.2插座(Key E),支援Type 2230 WiFi/BT模組
顯示卡	內建AMD RDNA ^TM 2顯示卡(實際支援可能因CPU而異)三個圖形輸出選項:1x HDMI,2x DisplayPort 1.4支援三台顯示器1x HDMI 2.1 TMDS/FRL 8G相容,支援HDR、HDCP 2.3,最大解析度最高可達4K 120Hz2x DisplayPort 1.4,DSC(壓縮),支援HDCP 2.3,最大解析度最高可達4K 120Hz
音訊	Realtek ALC897 音訊轉碼器
LAN	2.5 Gigabit LAN 10/100/1000/2500 Mb/sDragon RTL8125BG支援 Dragon 2.5G LAN 軟體- 智慧自動調整頻寬控制- 使用者視覺人性化 UI- 視覺網路使用統計資料- 適合遊戲、瀏覽器和串流模式的最佳化預設設定- 使用者自訂優先順序控制
前面板 I/O	1 x 耳機 / 耳機組插孔2 x USB 3.2 Gen1 Type-A 連接埠1 x USB 3.2 Gen1 Type-C 連接埠2 x USB 2.0 連接埠
後面板 I/O	1 x HDMI 連接埠2 x DisplayPort 1.42 x USB 3.2 Gen1 連接埠2 x USB 2.0 連接埠1 x RJ-45 LAN 連接埠1 x BIOS Flashback 按鈕HD 音訊插孔:線路輸入/前置喇叭/麥克風
儲存裝置	CPU:1 x Blazing M.2 插座(M2_1,Key M),支援 2280 型 PCIe Gen5x4 (128 Gb/s) 模式 *1 x Hyper M.2 插座(M2_2,Key M),支援 2280 型 PCIe Gen4x4 (64 Gb/s) 模式 *ASMedia ASM1061:2 x SATA3 6.0 Gb/s 接頭*支援 NVMe SSD 作為開機磁碟

RAID - 針對 M.2 NVMe 儲存裝置支援 RAID 0、RAID 1 及 RAID 10* * 需要額外的 M.2 NVMe 擴充卡以支援 RAID 10

接頭 - 1 x 機殼防護排針 - 1 x CPU 風扇接頭 * CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。 - 1 x 機殼風扇接頭 (4-pin) * 機殼風扇接頭支援最高 1A (12W) 風扇功率的機殼風扇。 - 1 x 24 pin ATX 電源接頭 - 1 x 8 pin 12V 電源接頭 - 1 x 前面板排針 - 1 x USB 2.0 排針（支援 2 USB 2.0 連接埠）

BIOS 功能 • AMI UEFI Legal BIOS 含 GUI 支援

硬體顯示器 - CPU／機殼溫度感應 - CPU／機殼風扇轉速計 - CPU／機殼靜音風扇（依CPU溫度自動調整機殼風扇速度） - CPU／機殼風扇多重速度控制 - 機殼開啟偵測 - 電壓監控：+12V、+5V、+3.3V、CPU Vcore

作業系統 • Microsoft® Windows® 10 64-bit

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本，我們對於因超頻所造成的可能損害概不負責。

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。

Short

Open

清除 CMOS 跳線

(CLRCMOS1)

(請參閱第1頁，編號12)

2-pin 跳線

短路：清除 CMOS

開啟：預設

您可利用 CLRCMOS1 清除 CMOS 中的資料。CMOS 中的資料包含系統設定資訊，如系統密碼、日期、時間及系統設定參數。若要清除並重設系統參數為預設設定，請先關閉電腦電源及拔下電源線，然後使用跳線蓋讓 CLRCMOS1 上的針腳短路約 3 秒。請牢記，務必在清除 CMOS 後取下跳線蓋。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。

若您清除 CMOS，可能會偵測到機殼開啟。請調整 BIOS 選項「清除狀態」，清除先前機殼防護狀態的紀錄。

1.4 板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。

系統面板排針

(9-pin PANEL1)

（請參閱第1頁， 編號10）

1 HDLED+ HDLED- GND GND PLED+ PLED- PWRBTN # GNDRESET#

請依照以下的針腳排列，將機殼上的電源按鈕、重設按鈕及系統狀態指示燈連接至此排針。在連接纜線之前，請注意正負針腳。

PWRBTN（電源按鈕）：

連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方式。

RESET（重設按鈕）：

接至機殼前面板上的重設按鈕。若電腦當機且無法執行正常重新啟動，按下重設按鈕即可重新啟動電腦。

PLED（系統電源LED）：

連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此LED會亮起。系統進入S1/S3睡眠狀態時，LED會持續閃爍。系統進入S4睡眠狀態或關機(S5)時，LED會熄滅。

HDLED（硬碟活動 LED）：

連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。

各機殼的前面板設計各有不同。前面板模組主要是由電源按鈕、重設按鈕、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，請確定佈線及針腳指派皆正確相符。

Serial ATA3 接頭

(SATA3_A1:

請參閱第1頁，編號8）

(SATA3_A2 :

請參閱第1頁，編號9)

SATA3_A2 SATA3_A1

這兩組 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纜線，最高可達 6.0 Gb/s 資料傳輸率。

USB 2.0 排針

(9-pin USB_5_6)

(請參閱第1頁，編號7)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

此主機板上有一個排針。此USB 2.0排針皆可支援兩個連接埠。

機殼風扇接頭

(4-pin CHA_FAN1)

（請參閱第1頁，編號11）

請將風扇纜線連接至風扇接頭，並比對黑線及接地針腳。

CPU 風扇接頭

(4-pin CPU_FAN1)

(請參閱第1頁，編號2)

本主機板提供 4-Pin CPU 風扇（靜音風扇）接頭。若您計畫連接 3-Pin CPU 風扇，請接至 Pin 1-3。

ATX 電源接頭

(24-pin ATXPWR1)

(請參閱第1頁，編號6)

本主機板配備一組 24-pin ATX 電源接頭。若要使用 20-pin ATX 電源供應器，請插入 Pin 1 及 Pin 13。

ATX 12V 電源接頭

(8-pin ATX12V1)

(請參閱第1頁，編號1)

本主機板配備一組 8-pin ATX

12V 電源接頭。若要使用 4-pin ATX 電源供應器，請插入 Pin 1 及 Pin 5。

* 警告：請確定已連接 CPU 的電源線，而非顯示卡的電源線。請勿將 PCIe 電源線插入此接頭。

機殼防護排針

(2-pin CI1)

(請參閱第1頁，編號5)

本主機板支援「機殼開啟」

偵測功能，可偵測機殼外蓋是否遭移除。若要使用本功能，機殼必須採用機殼防護偵測設計。

1.5 智慧按鈕

主機板具有智慧按鈕：BIOS Flashback 按鈕，可讓使用者更新 BIOS。

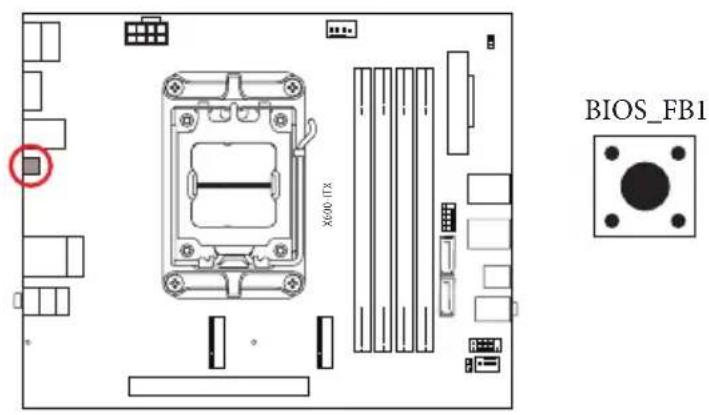

BIOS Flashback 按鈕

(BIOS_FB1)（請參閱第5頁，編號6）

BIOS Flashback 按鈕可讓使用者更新 BIOS。

BIOS_FB1 X600/17x


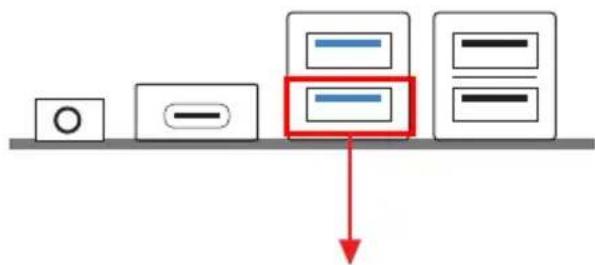

USB BIOS Flashback 連接埠

ASRock BIOS Flashback 功能可讓您不用關閉系統就能更新 BIOS，甚至無 CPU 也行。

使用 BIOS Flashback 功能之前，請暫停 BitLocker 及任何仰賴 TPM 的加密或安全性。請確保已儲存並備份復原金鑰。如果加密啟用時缺少復原金鑰，資料將保持加密狀態，系統不會啟動進入作業系統。建議在更新 BIOS 之前停用 fTPM。否則，可能發生無法預測的失敗。

若要使用 USB BIOS Flashback 功能，請依照下列步驟進行。

1. 從華擎網站下載最新的 BIOS 檔案：http://www.asrock.com。
2. 將 BIOS 檔案複製到您的 USB 隨身碟。請確定 USB 隨身碟的檔案系統是 FAT32。
3. 從 zip 檔案解壓縮 BIOS 檔案。
4. 請將檔名改成「creative.rom」，然後儲存至 X: USB 隨身碟的根目錄下。
5. 將 24 pin 電源插頭插入主機板，然後開啟電源供應器的 AC 開關。
   * 無須將系統開機。
6. 接著將 USB 隨身碟插入 USB BIOS Flashback 連接埠。
7. 按住 BIOS Flashback 開關約三秒，接著 LED 會開始閃爍。
8. 等到 LED 停止閃爍，表示 BIOS 刷新已經完成。
   * 如果 LED 燈亮起綠燈，表示 BIOS Flashback 沒有正常運作。請確定您將 USB 隨身碟插入 USB BIOS Flashback 連接埠。
   **如果LED完全不亮，請中斷系統電源並將CMOS電池從主機板拆下／中斷連接幾分鐘。重新連接電源和電池並再試一次。
