用户手册 Jupiter Q370 ASROCK

感谢您购买 Q370D4-P1 主板。在本文档中，第 1 章和第 2 章介绍主板并详细介绍如何安装它。第 3 章包含软件和实用程序的操作指南。第 4 章包含 BIOS 设置的配置指南。

由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。

1.1 包装清单

• Q370D4-P1 主板
  • Q370D4-P1 快速安装指南
• Q370D4-P1 支持光盘
• 1x串行ATA(SATA)数据电源线（选购）
• 1x螺丝（供M.2插口使用，M2*2）（选购）
• 1x螺丝（供WiFi模块使用，M2*2）（选购）

1.2 规格

平台	6.7英寸x6.8英寸,17.0cm x 17.2 cm
CPU	支持第8代 Intel^ Core^TM 处理器(插座 1151)支持最高65W的CPU5电源相设计支持Intel® Turbo Boost 2.0技术
芯片集	Intel® Q370支持 Intel^ vPro^TM Technology支持 Intel^ Active Management Technology 12.0*仅 Intel^ Core^TM vPro^TM 处理器系列支持 Intel^ vPro^TM Technology和 Intel^ Active Management Technology 12.0。
内存	双通道DDR4内存技术2 x DDR4 SO-DIMM槽支持DDR4 2666/2400/2133非ECC,非缓冲内存支持系统内存最大容量:32GB支持 Intel^ Extreme Memory Profile (XMP) 2.0
扩充槽	1 x M.2 Socket (Key E),支持类型2230 WiFi/BT模块
图形	只有GPU集成的处理器才支持 Intel^ UHD Graphics内置视效和VGA输出。支持 Intel^ UHD Graphics内置视效:Intel®快速同步视频,采用AVC、MVC (S3D)和MPEG-2 Full HW Encode1、 Intel^ InTru ^TM 3D、Intel® Clear Video HD技术、 Intel^ Insider ^TM 、 Intel^ UHD GraphicsDirectX 12HWA编码/解码:AVC/H.264、HEVC/H.265 8-bit、HEVC/H.265 10-bit、VP8、VP9 8-bit、VP9 10-bit(仅解码)、MPEG2、MJPEG、VC-1(仅解码)

- 最大共享内存 1,024MB

* 最大共享内存大小视操作系统而定。

- 4个图形输出选项：DisplayPort 1.2、DisplayPort 1.2、HDMI和D-Sub

* 同时最多支持两个 3 显示器

- 支持 HDMI，最大分辨率可达 4K x 2K (4096x2160) @ 30Hz

- 支持 D-Sub，60Hz 时最大分辨率达 1920x1200

- 支持 DisplayPort 1.2，60Hz 时最大分辨率达 4K x 2K (4096x2304)

- 通过 HDMI 端口（需要兼容的 HDMI 显示器）支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR （高位速率音频）

- 通过 HDMI 和 DisplayPort 1.2 端口支持 HDCP

- 通过 HDMI 和 DisplayPort 1.2 端口支持支持 4K 超高清 (UHD) 播放

音频

- Realtek ALC233-VB2 音频编解码器

- 1x耳机插孔

- 1x麦克风输入

LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel ^® I219LM

- 支持 Wake-On-LAN（网上唤醒）

- 支持雷电 /ESD 保护

- 支持高能效以太网 802.3az

- 支持 PXE

前面板 I/O

- 1x电源按钮

- 1x耳机插孔

- 2x USB 3.1 Gen1 A 类型端口（支持 ESD 保护）

- 2 x USB 3.1 Gen2 C 类型端口 (支持 ESD 保护)

- 1x麦克风输入插孔

后面板I/O

- 1x直流插孔（兼容19V电源适配器）*

* 65W CPU 使用 90W 电源适配器，35W CPU 使用 65W 电源适配器。

• 1x耳机插孔
• 1xHDMI端口
• 2 x DisplayPort 1.2
• 4x USB 3.1 Gen1 端口 (支持 ESD 保护)
• 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED LED）

存储

- 1 x SATA3 6.0 Gb/s 电源接口，支持 NCQ、AHCI 和热插拔

- 1 x 超级 M.2 插口，支持 2280 M.2 SATA3 6.0 Gb/s 类型模块和 M.2 PCI Express 模块（最高 Gen3 x4 (32 Gb/s)）*

* 支持 Intel® Optane™ Technology
* 支持 NVMe SSD 用作启动盘

接口

• 1 x D-Sub 接脚
• 1 x COM 端口接脚
• 1x机箱侵入接脚
• 1xCPU风扇接口 (4针)
• 1x 内部扬声器接脚
• 1x单输出接脚
• 1 x ROM 恢复接脚

BIOS 功能

• AMI UEFI Legal BIOS，支持多语言 GUI
- ACPI 6.0 兼容唤醒事件
- 支持 SMBIOS 2.7

硬件监控

• CPU 温度感测
• CPU 风扇转速计
• CPU 静音风扇（根据 CPU 温度自动调整机箱风扇速度）
• CPU 风扇多种速度控制
• CASE OPEN（机箱打开）检测
• 电压监控：+12V、+5V、+3.3V、CPU Vcore

操作系统

- Microsoft® Windows® 10 64-bit

认证

- FCC、CE

- ErP/EuP 支持（需要支持 ErP/EuP 的电源）

须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚上没有装跳线帽，跳线“开路”。此图显示3针跳线，当跳线帽装在针脚1和针脚2上，它们“短接”。

Short

Open

清除 CMOS 跳线

(CLRMOS1)

(见第 1 页，第 1 个)

1 2

默认

2 3

清除 CMOS

CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置文件只在卸下 CMOS 电池后才会被清除。

1. 清除 CMOS 按钮具有与清除 CMOS 跳线相同的功能。
2. 如果您清除 CMOS，机箱打开会被检测到。请将 BIOS 选项 “Clear Status”（清除状态）调整为清除前一个机箱侵入状态的记录。

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。

串行 ATA3 接口

(SATA0 :

见第 1 页，第 5 个）

此 SATA3 接口支持数据传输速率最高为 6.0 Gb/s 的内部存储设备的 SATA 数据线。

CPU 风扇接口

(4针CPU_FAN1)

(见第1页，第3个)

此主板提供 4 针 CPU 风扇（静音风扇）接口。如果您打算连接 3 针 CPU 风扇，请将它连接到针脚 1-3。

串行端口接脚

(9针COM1)

(见第 8 页，第 1 个)

此 COM1 接脚支持串行端口模块。

机箱侵入接脚

(2针CI1)

(见第 7 页，第 1 个)

此主板支持 CASE OPEN（机箱打开）检测功能 - 检测机箱盖是否拆下。此功能需要采用侵入检测设计的机箱。

2.5W 音频放大器

输出接脚

(2针MONO1)

(见第 1 页，第 4 个)

MONO_OUT+ 1 请将机箱扬声器连接到此 MONO_OUT- 2 接脚。

ROM 恢复接脚

(7针ROM_R)

(见第 1 页，第 6 个)

此 ROM 恢复接口允许有资质的技术人员在数据存在问题时将固件重新载入到 SPI 引导 Flash。

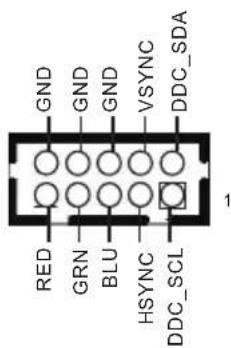

D-Sub 接脚

(10针VGA1)

(见第 1 页，第 9 个)

此接脚用于通过适配器线连接D-sub显示器

1.5 智能开关

本主板配有一个智能开关：电源按钮。

电源按钮

(SW1)

(见第 3 页，第 1 个)

依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

图一

有毒有害物质或元素的名称及含量说明

若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说明。

部件名称	有害物质或元素
	铅(Pb)	镉(Cd)	汞(Hg)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板及电子组件	X	O	O	O	O	O
外部信号连接头及线材	X	O	O	O	O	O

O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。

X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求，然该部件仍符合欧盟指令 2002/95/EC 的规范。

备注：此产品所标示之环保使用年限，系指在一般正常使用状况下。

1 簡介

感謝您購買華擎 Q370D4-P1 主機板。在本文件中，第 1 章及第 2 章包含主機板的簡介及逐步安裝指南。第 3 章包含軟體及公用程式的操作指南。第 4 章包含 BIOS 組態設定指南。

由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通知。

1.1 包装内容

• Q370D4-P1 主機板
• Q370D4-P1 快速安装指南
- Q370D4-P1 支援光碟
- 1 x Serial ATA (SATA) 資料及電源纜線（選用）
- 1x螺絲（適用於M.2插座）(M2*2)（選用）
- 1 x 螺絲（適用於 WiFi 模組）(M2*2)（選用）

1.2 規格

平台	6.7-in x 6.8-in, 17.0 cm x 17.2 cm
CPU	支援第8代Intel® CoreTM處理器 (Socket 1151)支援最高65W CPU5電源相位設計支援Intel® Turbo Boost 2.0技術
晶片組	Intel® Q370支援Intel® vProTM技術支援Intel®主動管理技術12.0*Intel® vProTM技術及Intel®主動管理技術12.0僅支援Intel® CoreTM vProTM處理器系列
記憶體	雙通道DDR4記憶體技術2x DDR4 SO-DIMM插槽支援DDR4 2666/2400/2133非ECC無緩衝記憶體最大系統記憶體容量:32GB支援Intel® Extreme Memory Profile (XMP) 2.0
擴充插槽	1x M.2插座(Key E),支援Type 2230 WiFi/BT模組
顯示卡	僅限整合GPU的處理器才可支援Intel® UHD Graphics Built-in Visuals及VGA輸出。支援Intel® UHD Graphics Built-in Visuals:轉換AVC、MVC (S3D)及MPEG-2 Full HW Encode1的Intel®高速影像同步轉檔技術、Intel® InTruTM 3D, Intel® Clear Video HD Technology、Intel® InsiderTM、Intel® UHD Graphics DirectX 12HWA編碼/解碼:AVC/H.264、HEVC/H.265 8位元、HEVC/H.265 10位元、VP8、VP9 8位元、VP9 10位元(僅解碼)、MPEG2、MJPEG、VC-1(僅解碼)

• 最大共用記憶體 1024MB
  * 最大共用記憶體的大小可能會隨著作業系統的不同而改變。
• 四個圖形輸出選項：DisplayPort 1.2、DisplayPort 1.2、HDMI 及 D-Sub
  * 最高同時支援 3 台顯示器

- 最高支援 4K x 2K (4096x2160) @ 30Hz 解析度的 HDMI

- 最高支援 1920x1200 @ 60Hz 解析度的 D-Sub

- 最高支援 4K x 2K (4096x2304) @ 60Hz 解析度的 DisplayPort 1.2

- 支援使用 HDMI 連接埠（需相容於 HDMI 監視器）的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR （高位元率音訊）

- 支援含 HDMI 及 DisplayPort 1.2 連接埠的 HDCP

- 支援使用 HDMI 與 DisplayPort 1.2 連接埠進行 4K Ultra HD (UHD) 播放

音訊

• 支援 802.3az EEE 節能乙太網路

- 支援 PXE

前面板 I/O

• 1x電源按鈕
• 1x耳機 / 耳機組插孔
• 2 x USB 3.1 Gen1 A 類型連接埠（支援靜電保護）
• 2 x USB 3.1 Gen2 C 類型連接埠（支援靜電保護）
• 1x麥克風輸入插孔

後面板I/O	1 x DC插孔(相容於19V電源變壓器)*90W變壓器請用於65W CPU,而65W變壓器請用於35W CPU。1 x耳機插孔1 x HDMI連接埠2 x DisplayPort 1.24 x USB 3.1 Gen1連接埠(支援靜電保護)1 x RJ-45 LAN連接埠,含LED(ACT/LINK LED及SPEED LED)
儲存裝置	1 x SATA3 6.0 Gb/s附電源接頭,支援NCQ、AHCI及「熱插拔」1 x Ultra M.2插座,支援2280 M.2 SATA3 6.0 Gb/s模組與M.2 PCI Express模組(最高可達Gen3 x4 (32 Gb/s))類型*支援Intel® OptaneTM技術*支援NVMe SSD作為開機磁碟
接頭	1 x D-Sub排針1 x COM連接埠排針1 x 機殼防護排針1 x CPU風扇接頭(4-pin)1 x內建喇叭排針1 x單聲道輸出排針1 x ROM復原排針
BIOS功能	AMI UEFI Legal BIOS含多語GUI支援ACPI 6.0符合喚醒自動開機支援SMBIOS 2.7
硬體監視器	CPU溫度感應CPU風扇轉速計CPU靜音風扇(依CPU溫度自動調整機殼風扇速度)CPU風扇多重速度控制機殼開啟偵測電壓監控:+12V、+5V、+3.3V、CPU Vcore

作業系統

- Microsoft® Windows® 10 64-bit

認證

- FCC、CE

請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。

1.3 跳線設定

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當3-pin跳線的跳線蓋套在pin1及pin2時，這兩個針腳皆為「短路」。

Short

Open

清除 CMOS 跳線

(CLRMOS1)

(請參閱第1頁，編號1)

1 2

預設

2 3

清除 CMOS

您可利用 CLRMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽讓 CLRMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。

1. 清除 CMOS 按鈕擁有與清除 CMOS 跳線相同的功能。
2. 若您清除 CMOS，可能會偵測到機殼開敗。請調整 BIOS 選項「清除狀態」，清除先前機殼防護狀態的紀錄。

1.4 板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上，將造成主機板永久性的受損。

Serial ATA3 接頭

(SATA0 :

請參閱第1頁，編號5）

此 SATA3 接頭皆支援內部儲存裝置的 SATA 資料纜線，最高可達 6.0 Gb/s 資料傳輸率。

CPU 風扇接頭

(4-pin CPU_FAN1)

(請參閱第1頁，編號3)

本主機板配備 4-Pin CPU 風扇（靜音風扇）接頭。若您計畫連接 3-Pin CPU 風扇，請接至 Pin 1-3。

序列連接埠排針

(9-pin COM1)

(請參閱第1頁，編號8)

此 COM1 排針支援序列連接埠模組。

機殼防護排針

(2-pin CI1)

(請參閱第1頁，編號7)

本主機板支援「機殼開啟」偵測功能，可偵測機殼外蓋是否遭移除。若要使用本功能，機殼必須採用機殼防護偵測設計。

2.5W 音訊 AMP 輸出排針 (2-pin MONO1)

(請參閱第1頁，編號4)

請將機殼喇叭連接至此排針。

ROM 復原排針

(7-pin ROM_R)

(請參閱第1頁，編號6)

此 ROM 復原接頭可讓合格的技術人員在資料發生問題時，將韌體載入 SPI 開機快閃記憶體。

D-Sub 排針

(10-pin VGA1)

(請參閱第1頁，編號9)

此排針透過轉接纜線接至 D-Sub 顯示器

1.5 智慧型開關

主機板設有一個智慧型開關：電源按鈕。

電源按鈕

(SW1)

(請參閱第3頁，編號1)

電源按鈕可讓使用者迅速開啟／關閉系統。

Spesifikasi

Platform	6,7-inci x 6,8-inci, 17,0 cm x 17,2 cm
CPU	Mendukung Prosesor Generasi ke-8 Intel® CoreTM(Soket 1151)Mendukung CPU hingga 65WDesain 5 Fase DayaMendukung Teknologi Intel® Turbo Boost 2.0
Chipset	Intel® Q370Mendukung Intel® vProTM TechnologyMendukung Intel® Active Management Technology 12.0* Intel® vProTM Technology, dan Intel® Active Management Technology 12.0 dapat didukung hanya dengan kelompok prosesor Intel® CoreTM vProTM
Memori	Teknologi Memori DDR4 Dua Saluran2x Slot DDR4 SO-DIMMMendukung DDR4 2666/2400/2133 non-ECC, memori tanpa bufferKapasitas maksimum memori sistem: 32GBMendukung Intel® Extreme Memory Profile (XMP) 2.0
Slot Ekspansi	1 x Soket M.2 (Tombol E), mendukung modul jenis 2230 WiFi/BT
Grafis	Intel® UHD Graphics Built-in Visuals dan output VGA hanya didukung dengan prosesor yang terintegrasi GPU.Mendukung Intel® UHD Graphics Built-in Visuals: Intel® Quick Sync Video dengan AVC, MVC (S3D) dan MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® UHD GraphicsDirectX 12Encode/Decode HWA: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (hanya Decode), MPEG2, MJPEG, VC-1 (hanya Decode)
