BEDIENUNGSANLEITUNG Jupiter Q370 ASROCK

Vielen Dank für den Kauf des Motherboards Q370D4-P1. In dieser Dokumentation enthalten Kapitel 1 und 2 die Motherboard-Vorstellung sowie Schritt-für-Schritt-Installationsanleitungen. Kapitel 3 enthält die Bedienungsanleitung von Software und Dienstprogrammen. Kapitel 4 enthält die Konfigurationsanleitung der BIOS-Einrichtung.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden.

1.1 Lieferumfang

• Motherboard Q370D4-P1
  • Schnellinstallationsanleitung Q370D4-P1
  • Support-CD Q370D4-P1
  • 1 x Serielles ATA- (SATA) Daten-/Stromkabel (optional)
  • 1 x Schraube für M.2-Sockel (M2x2) (optional)
  • 1 x Schraube für WLAN-Modul (M2x2) (optional)

1.2 Technische Daten

Plattform	17,0 x 17,2 cm
Prozessor	Unterstützt Intel® CoreTM-Prozessoren (Sockel 1151) der 8tenGenerationUnterstützt CPU bis 65 W5-LeistungsphasendesignUnterstützt Intel® Turbo Boost 2.0-Technologie
Chipsatz	Intel® Q370Unterstützt Intel® vProTM-TechnologieUnterstützt Intel® Active Management Technology 12.0* Intel® vProTM-Technologie und Intel® Active Management Technology 12.0 können nur mit der Intel® CoreTM vProTM-Prozessorfamilie unterstützt werden
Speicher	Dualkanal-DDR4-Speichertechnologie2 x DDR4-SO-DIMM-SteckplätzeUnterstützt ungepufferten DDR4-2666/2400/2133-Non-ECC-SpeicherSystemspeicher, max. Kapazität: 32 GBUnterstützt Intel® Extreme Memory Profile (XMP) 2.0
Erweiterungssteckplatz	1 x M.2-Sockel (Key E), unterstützt Typ-2230-Wi-Fi-/-BT-Modul
Grafikkarte	Integrierte Intel® UHD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.Unterstützt integrierte Intel® UHD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® UHD Graphics DirectX 12HWA encodieren/decodieren: AVC/H.264, HEVC/H.265 8 bit, HEVC/H.265 10 bit, VP8, VP9 8 bit, VP9 10 bit (nur Dekodierung), MPEG2, MJPEG, VC-1 (nur Dekodierung)

• Max. geteilter Speicher 1024 MB
* Die Größe des maximalen Freigabespeichers kann je nach Betriebssystem variieren.
- Vier Grafikkarten-Ausgangsoptionen: DisplayPort 1.2, DisplayPort 1.2, HDMI und D-Sub
* Unterstützt bis zu 3 Displays gleichzeitig
- Unterstützt HDMI mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 30Hz
- Unterstützt D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
- Unterstützt DisplayPort 1.2 mit maximaler Auflösung von 4K x 2K (4096 x 2304) bei 60 Hz
- Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)
- Unterstützt HDCP mit HDMI- und DisplayPort 1.2-Ports
- Unterstützt 4K-Ultra-HD- (UHD) Wiedergabe mit HDMI- und DlisplayPort-1.2-Ports

Audio

• Realtek-ALC233-VB2-Audiocodec
• 1 x Kopfhörer-/Headset-Anschluss
• 1 x Mikrofoneingang

LAN

• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel ^® I219LM
• Unterstützt Wake-On-LAN
- Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung
- Unterstützt energieeffizientes Ethernet 802.3az
- Unterstützt PXE

Frontblende, E/A

• 1 x Ein-/Austaste
  • 1 x Kopfhörer-/Headset-Anschluss
• 2 x USB-3.1 Gen1-Typ-A-Port (unterstützt Schutz gegen elektrostatische Entladung)
• 2 x USB-3.1-Gen2-Typ-C-Port (unterstützt Schutz gegen elektrostatische Entladung)
  • 1 x Mikrofoneingang

Rückblende,E/A	1 x Gleichstromanschluss (mit 19-Volt-Netzteil kompatibel)** Verwenden Sie bitte das 90-Watt-Netzteil für die 65-Watt-CPU und das 65-Watt-Netzteil für die 35-Watt-CPU.1 x Kopfhörer-Anschluss1 x HDMI-Port2 x DisplayPort 1.24 x USB-3.1-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
Speicher	1 x SATA-III-6,0-Gb/s mit Stromanschluss, unterstützt NCQ, AHCI und Hot-Plugging1 x Ultra-M.2-Sockel, unterstützt 2280-M.2-SATA III-6,0-Gbit/s-Modul und M.2-PCI Express-Modul bis Gen3 x 4 (32 Gbit/s)** Unterstützt Intel® OptaneTM-Technologie* Unterstützt NVMe-SSD als Bootplatte
Anschluss	1 x D-Sub-Stiftleiste1 x COM-Anschluss-Stiftleiste1 x Gehäuseeingriff-Stiftleiste1 x CPU-Lüfteranschluss (4-polig)1 x Stiftleiste für internen Lautsprecher1 x Mono-Ausgang-Stiftleiste1 x ROM-Wiederherstellung-Stiftleiste
BIOS-Funktion	AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer BenutzerschnittstellenACPI 6.0-konforme AufweckereignisseSMBIOS 2.7-Unterstützung
Hardwareüberwachung	CPU-TemperaturerkennungCPU-LüftertachometerLautloser CPU-Lüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit entsprechend der CPU-Temperatur)CPU-MehrfachgeschwindigkeitssteuerungGehäuse-offen-ErkennungSpannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore

Betriebssys- • Microsoft® Windows® 10, 64 Bit

tem

Zertifizierun- • FCC, CE

gen - ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

Short

Open

CMOS-löschen-Jumper (CLRMOS1)

(siehe S. 1, Nr. 1)

Standard

CMOS löschen

CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

1. Die CMOS-löschen-Taste hat dieselbe Funktion wie der CMOS-löschen-Jumper.
2. Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingriff erkannt. Bitte passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Serial-ATA-III-Anschluss (SATA0: siehe S. 1, Nr. 5)

Dieser SATA-III-Anschluss nimmt SATA-Datenkabel zum Anschluss interner Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s auf.

CPU-Lüfteranschlüsse (4-polig, CPU_FAN1) (siehe S. 1, Nr. 3)

Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

Serieller-Port-Stiftleiste (9-polig, COM1) (siehe S. 1, Nr. 8)

Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports.

Gehäuseeingriff-Stiftleiste (2-polig, CI1) (siehe S. 1, Nr. 7)

Dieses Motherboard unterstützt die Gehäuse- offen-Erkennung, die erkennt, wenn die Gehäuseabdeckung entfernt wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseeingrifferkennungsdesign voraus.

2,5-W-Audioverstärker- Ausgang-Stiftleiste (2-polig, MONO1) (siehe S. 1, Nr. 4)

Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stiftleiste.

ROM-Wiederherstellung-Stiftleiste (7-polig, ROM_R) (siehe S. 1, Nr. 6)

Dieser ROM- Wiederherstellungsanschluss ermöglicht qualifizierten Technikern außerdem das Neuladen der Firmware in den SPI- Start-Flash, falls ein Problem mit den Daten vorliegt.

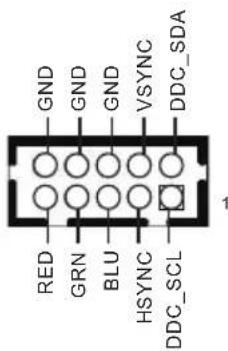

D-Sub-Stiftleiste (10-polig, VGA1) (siehe S. 1, Nr. 9)

Diese Stiftleiste dient der Verbindung eines D-Sub-Monitors über ein Adapterkabel

1.5 Intelligente Schalter

Das Motherboard hat einen intelligenten Schalter: Ein-/Austaste.

Ein-/Austaste

(SW1)

(siehe S. 3, Nr. 1)

Mit der Ein-/Austaste kann der Benutzer das System schnell ein-/abschalten.
