MANUAL DE USUARIO Jupiter Q370 ASROCK

Gracias por adquirir la placa base Q370D4-P1. En esta documentación, los capítulos 1 y 2 contienen la introducción de la placa base y las guías de instalación paso a paso. El capítulo 3 contiene la guía de funcionamiento del software y las utilidades. El capítulo 4 contiene la guía de configuración de la instalación del BIOS.

Ya que las especificaciones de la placa base y el software de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso.

1.1 Contenido del paquete

• Placa base Q370D4-P1
  • Guía de instalación rápida de Q370D4-P1
  • CD de soporte de Q370D4-P1
• 1 x Datos Serial ATA (SATA) con cable de alimentación (opcional)
  • 1 x Tornillo para zócalo M.2 (M2*2) (opcional)
• 1 x Tornillo para módulo WiFi (M2*2) (opcional)

1.2 Especificaciones

Plataforma	6,7" x 6,8" / 17,0 cm x 17,2 cm
CPU	Compatible con la 8 ^a generación de procesadores Intel® CoreTM (Socket 1151)Admite CPU de hasta 65 W.Diseño de 5 fases de alimentaciónAdmite la tecnología Intel® Turbo Boost 2.0
Conjunto de chips	Intel® Q370Compatible con la tecnología vProTM de Intel®Compatible con la Tecnología Active Management 12.0 de Intel*La Tecnología vProTM de Intel® y la Tecnología Active Management 12.0 de Intel® pueden ser compatibles únicamente con la familia de procesadores vProTM de Intel® CoreTM
Memoria	Tecnología de memoria DDR4 de doble canal2 x Ranuras DIMM SO DDR4Admite memoria DDR4 2666/2400/2133 no ECC, sin búferCapacidad máxima de memoria del sistema: 32GBAdmite Perfil de memoria extremo de Intel® (XMP) 2.0
Ranura de expansión	1 x M.2 Socket (Tecla E), es compatible con los módulos WiFi/BT tipo 2230
Gráficos	Intel® UHD Graphics Built-in Visuals y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.Admite Intel® UHD Graphics Built-in Visuals: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsiderTM, Intel® UHD GraphicsDirectX 12Codificación y descodificación HWA: AVC/H.264, HEVC/H.265 8 bits, HEVC/H.265 10 bits, VP8, VP9 8 bits, VP9 10 bits (solo descodificar), MPEG2, MJPEG, VC-1 (solo descodificar)

• Memoria máxima compartida de 1.024MB
* El tamaño de memoria compartida máxima puede variar en función de los sistemas operativos.
- Cuatro opciones de salida gráfica: DisplayPort 1.2, DisplayPort 1.2, HDMI y D-Sub
* Admite hasta 3 pantallas simultáneamente
- Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2160) a 30Hz
- Admite D-Sub con una resolución máxima de 1920x1200 a 60 Hz
- Compatible con DisplayPort 1.2 con una resolución máxima de 4K x 2K (4096x2304) a 60 Hz
- Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI (se necesita un monitor compatible con HDMI)
- Compatible con HDCP con puertos HDMI y DisplayPort 1.2
- Admite reproducción 4K Ultra HD (UHD) con los puertos HDMI y DisplayPort 1.2

Audio

• Cádec de audio Realtek ALC233-VB2
- 1 x Conector para auriculares y auriculares con micrófono
• 1 x Entrada de micrófono

LAN

• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel ^® I219LM
- Admite la función Reactivación de LAN
- Admite protección contra rayos y descargas electrostáticas (ESD)
- Admite Ethernet 802.3az de eficiencia energética
- Admite PXE

E/S en el pan- el frontal

• 1 x Botón de alimentación
- 1 x Conector para auriculares y auriculares con micrófono
- 2 x Puerto USB 3.1 Gen1 de tipo A (admite protección contra descargas electrostáticas)
- 2 x Puertos USB 3.1 Gen 2 Tipo-C (admite protección contra descargas electrostáticas)
• 1 x Conector de entrada de micrófono

E/S en panel posterior	1 x Conector de CC (compatible con el adaptador de alimentación de 19 V)* Utilice un adaptador de alimentación de 90 W para CPU de 65 W y un adaptador de alimentación de 65 W para CPU de 35 W.1 x Conector de auriculares1 x puerto HDMI2 x DisplayPort 1.24 x Puertos USB 3.1 Gen1 (admite protección contra descargas electrostáticas)1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE y LED DE VELOCIDAD)
Almacenamiento	1 x SATA3 de 6,0 Gb/s con conector de alimentación y compatibilidad con las funciones NCQ, AHCI y Conexión en caliente1 x Zócalo Ultra M.2, que admite el módulo SATA3 de 6,0 Gb/s 2280 M.2 y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)*Compatible con la Tecnología OptaneTM de Intel** Admite unidad de estado sólido de NVMe como disco de arranque
Conector	1 x Cabezal D-Sub1 x Base de conexiones de puerto COM1 x Base de conexiones para manipulación del chasis1 x Conector para ventilador de la CPU (4 contactos)1 x Base de conexiones para altavoz interno1 x Base de conexiones de una sola salida1 x Base de conexiones de recuperación de ROM
Función de la BIOS	BIOS legal UEFI AMI compatible con interfaz gráfica de usuario multilingüEventos de reactivación compatibles con ACPI 6.0Admite SMBIOS 2.7
Monitor de hardware	Detección de temperatura en la CPUTacómetro de ventilador de la CPUVentilador silencioso de la CPU (ajuste automático de la velocidad del ventilador del chasis mediante temperatura de la CPU)Control de varias velocidades del ventilador de la CPUDetección de CARCASA ABIERTASupervisión del voltaje: +12 V, +5 V, +3,3 V, Vcore de CPU

so

• Microsoft® Windows® 10 64 bits

Certifica- ciones

- FCC y CE

- Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP)

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”. La ilustración muestra un puente de 3 contactos cuyo contacto 1 y contacto 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 contactos.

Short

Open

Puente de borrado de CMOS (CLRMOS1)

(consulte la pág. 1, n° 1)

Predeterminado

Borrado de CMOS

CLRMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el contacto2 y el contacto3 en el CLRMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado la BIOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS.

1. El botón de borrado CMOS tiene la misma función que el puente de borrado de CMOS.
2. Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS "Clear Status" (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Conector Serie ATA3 (SATA0: consulte la pág.1, n° 5)

Este conector SATA3 es compatible con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

Conectores del ventilador de la CPU (CPU_FAN1 de 4 contactos) (consulte la pág. 1, n° 3)

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.

Cabezal de puerto serie (COM1 de 9 contactos) (consulte la pág. 1, n° 8)

Este cabezal COM1 admite un módulo de puerto serie.

Cabezal de intrusión de chasis (CI1 de 2 contactos) (consulte la pág. 1, n° 7)

Esta placa base es compatible con la función de detección de CUBIERTA ABIERTA que detecta si se ha retirado la cubierta del chasis. Esta función requiere un chasis diseñado para la detección de intrusión del chasis.

Base de conexiones de salida de amplificador de audio de 2,5 W (MONO1 de 2 contactos) (consulte la pág. 1, n° 4)

MONO_OUT+ 1 Conecte el altavoz del chasis MONO_OUT- 2 a este cabezal.

Base de conexiones de recuperación de ROM (ROM_R de 7 contactos) (consulte la pág. 1, n° 6)

Este conector de recuperación de ROM permite a los técnicos cualificados volver a cargar el firmware en la memoria flash de arranque SPI el caso de que haya un problema con los datos.

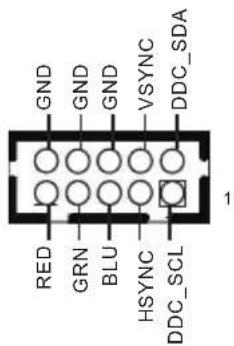

Cabezal D-Sub (VGA1 de 10 contactos) (consulte la pág. 1, n° 9)

Esta base de conexiones es para conectar un monitor D-Sub a través de un cable adaptador

1.5 Interruptor inteligente

La placa base contiene un interruptor inteligente: Botón de alimentación.

Botón Alimentación

(SW1)

(consulte la pág.3, N.º 1)

El botón Alimentación permite a los usuarios encender y apagar rápidamente el sistema.
