MANUALE UTENTE Jupiter Q370 ASROCK

Congratulazioni per l'acquisto della scheda madre Q370D4-P1. In questo manuale, i capitoli 1 e 2 contengono un'introduzione alla scheda madre e le guide di installazione passo passo. Il capitolo 3 contiene la guida operativa del software e le utility. Il capitolo 4 contiene la guida alla configurazione BIOS.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso.

1.1 Contenuto della confezione

• Scheda madre Q370D4-P1
• Guida all'installazione rapida Q370D4-P1
• CD di supporto Q370D4-P1
• 1 x cavi dati Serial ATA (SATA) con alimentazione (optional)
• 1 x vite per M.2 Socket (M2 x 2) (optional)
• 1 x vite per modulo WiFi (M2 x 2) (optional)

1.2 Specifiche

Piattaforma	6,7" x 6,8", 17,0 cm x 17,2 cm
CPU	Supporta processori 8thGeneration Intel® CoreTM (Socket1151)Supporto di CPU fino a 65WPotenza a 5 fasiSupporta la tecnologia Intel® Turbo Boost 2.0
Chipset	Intel® Q370Supporta la tecnologia Intel® vProTMSupporta la tecnologia Intel® Active Management 12.0* Tecnologia Intel® vProTM e tecnologia Intel® Active Management 12.0 possono essere supportati solo con la famiglia di processori Intel® CoreTM vProTM
Memoria	Tecnologia memoria DDR4 Dual Channel2 x alloggi DDR4 SO-DIMMSupporto di memoria DDR4 2666/2400/2133 non-ECC, un-bufferedCapacità max. della memoria di sistema: 32 GBSupporto di XMP (Extreme Memory Profile) Intel® 2.0
Alloggio d'espansione	1 x Socket M.2 (Key E), supporta moduli di tipo 2230 WiFi/BT
Grafica	La videografica integrata della scheda video UHD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.Supporta la videografica integrata della scheda video UHD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel® Clear Video HD Technology, Intel® InsideiTM, Intel® UHD GraphicsDirectX 12Codifica/decodifica HWA: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (solo decodifica), MPEG2, MJPEG, VC-1 (solo decodifica)

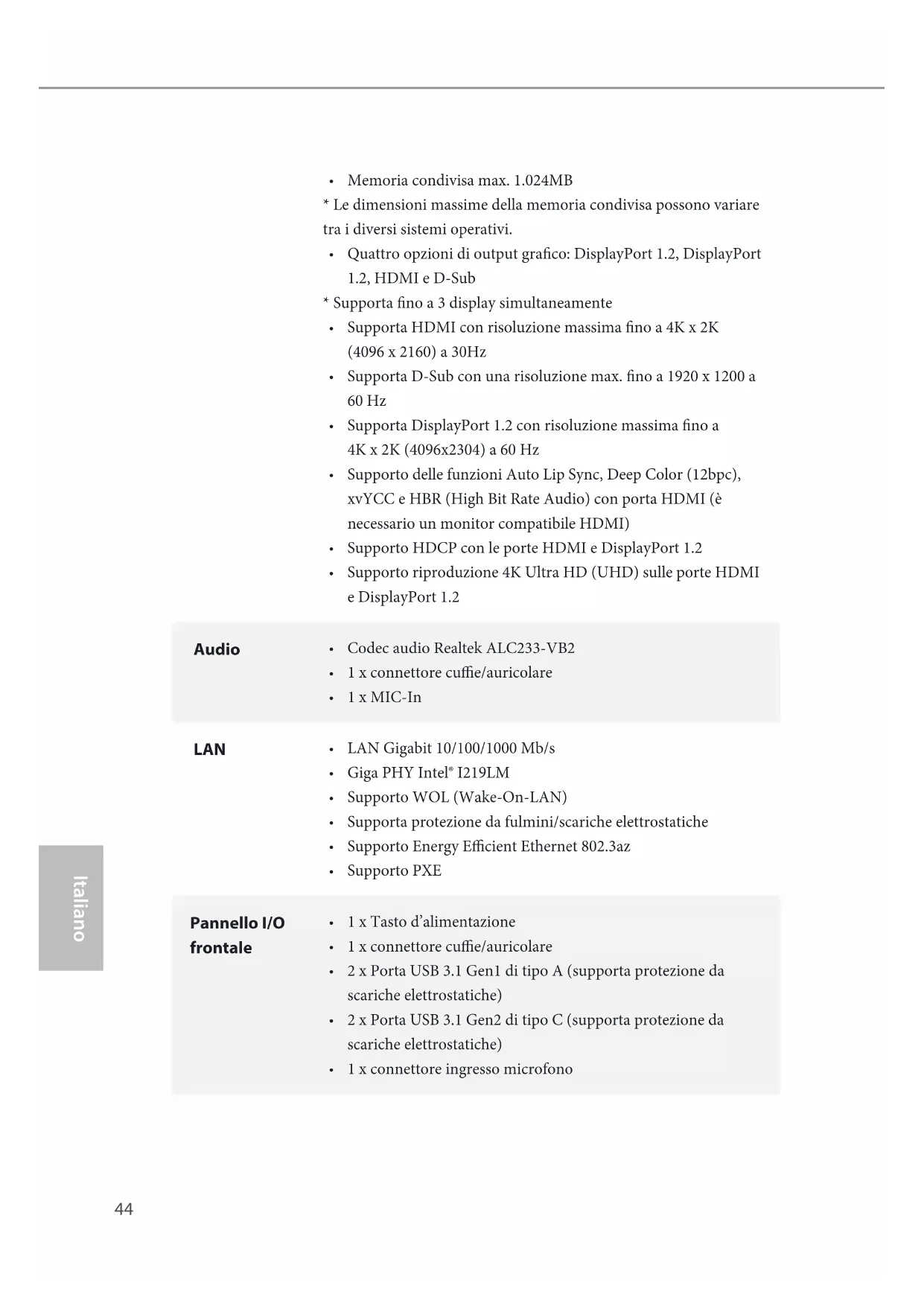

• Memoria condivisa max. 1.024MB

* Le dimensioni massime della memoria condivisa possono variare tra i diversi sistemi operativi.

- Quattro opzioni di output grafico: DisplayPort 1.2, DisplayPort 1.2, HDMI e D-Sub

* Supporta fino a 3 display simultaneamente

- Supporta HDMI con risoluzione massima fino a 4K x 2K (4096 x 2160) a 30Hz

- Supporta D-Sub con una risoluzione max. fino a 1920 x 1200 a 60 Hz

- Supporta DisplayPort 1.2 con risoluzione massima fino a 4K x 2K (4096x2304) a 60 Hz

- Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)

• Supporto HDCP con le porte HDMI e DisplayPort 1.2

- Supporto riproduzione 4K Ultra HD (UHD) sulle porte HDMI e DisplayPort 1.2

Audio

• Codec audio Realtek ALC233-VB2

• 1 x connettore cuffie/auricolare

- 1 x MIC-In

LAN

• LAN Gigabit 10/100/1000 Mb/s

• Giga PHY Intel ^® I219LM

• Supporta protezione da fulmini/scariche elettrostatiche

• 1 x Tasto d'alimentazione

• 1 x connettore cuffie/auricolare

- 2 x Porta USB 3.1 Gen1 di tipo A (supporta protezione da scariche elettrostatiche)

- 2 x Porta USB 3.1 Gen2 di tipo C (supporta protezione da scariche elettrostatiche)

• 1 x connettore ingresso microfono

I/O pannello posteriore

- 1 x connettore DC (compatibile con adattatori di corrente 19V)*

* Utilizzare adattatori di corrente 90W per le CPU 65W e adattatori di corrente 65W per CPU 35W.

• 1 x connettore cuffie
• 1 x porta HDMI
- 2 x DisplayPort 1.2
- 4 x porte USB 3.1 Gen1 (supporto protezione da scariche elettrostatiche)
- 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)

Archiviazione

- 1 x connettori SATA3 6,0 Gb/s con alimentazione, supporto di NCQ, AHCI e Hot Plug

- 1 x Ultra M.2 Socket, supporta il modulo M.2 SATA3 6,0 Gb/s di tipo 2280 e il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s)*

* Supporta la tecnologia Intel® Optane™
* Supporto di SSD NVMe come disco d'avvio

Connettore

• 1 x connettore D-Sub
• 1 x connettore porta COM
• 1 x connettore intrusione telaio
• 1 x connettore ventola CPU (4-pin)
• 1 x connettore altoparlante interno
• 1 x connettore uscita Mono
• 1 x connettore recupero ROM

Funzionalità BIOS

• AMI UEFI Legal BIOS con interfaccia di supporto multilingue
• Eventi di riattivazione conformi a ACPI 6.0
• Supporto di SMBIOS 2.7

Hardware Monitor

• Rilevamento temperatura CPU
• Flussometro ventola CPU
- Ventola CPU silenziosa (regolazione automatica velocità in base alla temperatura della CPU)
• Controllo varie velocità ventola CPU
• Rilevamento CASE OPEN
• Monitoraggio tensione: +12 V, +5 V, +3,3 V, CPU Vcore

so

• Microsoft® Windows® 10 64 bit

Certificazioni

• FCC, CE
• ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin.

Short

Open

Jumper per azzerare la CMOS (CLRMOS1)

(vedere pag. 1, n. 1)

Predefinito

Azzerare la CMOS

CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.

1. Il pulsante per azzerare la CMOS ha la stessa funzione del jumper per azzerare la CMOS.
2. Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.

1.4 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Connettore Serial ATA3

(SATA0:

vedere pag. 1, n. 5)

Questo connettore SATA3 supporta i cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s.

Connettori della

ventola della CPU

(CPU_FAN1 a 4 pin)

(vedere pag. 1, n. 3)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Header porta seriale

(COM1 a 9 pin)

(vedere pag. 1, n. 8)

Questo header COM1 supporta un modulo di porta seriale.

Header di intrusione nello chassis

(CI1 a 2 pin)

(vedere pag. 1, n. 7)

Questa scheda madre supporta la funzionalità di rilevamento CASE OPEN che rileva se il coperchio dello chassis è stato rimosso. Questa funzione richiede uno chassis con caratteristiche di rilevamento di intrusione nello chassis.

Connettore uscita audio

Amp 2,5W

(MONO1 a 2 pin)

(vedere pag. 1, n. 4)

Collegare l'altoparlante dello chassis a questo header.

Connettore recupero

ROM

(ROM_R a 7 pin)

(vedere pag. 1, n. 6)

Questo connettore di recupero ROM permette a tecnici qualificati di ricaricare il firmware nella flash boot SPI nel caso ci siano problemi con i dati.

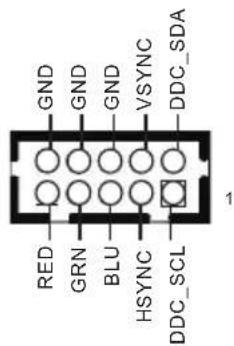

Connettore D-Sub

(VGA1 a 10 pin)

(vedere pag. 1, n. 9)

Questo connettore serve per collegare un monitor D-Sub utilizzando un cavo adattatore

1. 5 Interruttore automatico

La scheda madre è dotata di quattro interruttori automatici: Tasto d'alimentazione.

Tasto d'alimentazione

(SW1)

(vedere pag. 3, n. 1)

Il tasto d'alimentazione

consente di accendere/spegnere

rapidamente il sistema.
