Tipo di prodotto	Computer desktop compatto
Marca	ASROCK
Modello	M8
Dimensioni (L x P x A)	Circa 200 x 200 x 50 mm
Peso	Circa 1,5 kg
Alimentazione	Adattatore di rete esterno 90 W
Processore	Intel Core i5 o i7 (4a generazione)
Memoria RAM	Fino a 16 GB DDR3L
Archiviazione	Hard disk SATA 2,5 pollici + slot mSATA
Connettività di rete	Wi-Fi 802.11ac, Bluetooth 4.0, Gigabit Ethernet
Porte USB	4 porte USB 3.0, 2 porte USB 2.0
Uscite video	1x HDMI, 1x DisplayPort
Sistema operativo	Windows 8.1 preinstallato
Funzioni principali	Desktop multimediale, navigazione internet, lavoro d'ufficio
Manutenzione e pulizia	Spolverare l'esterno con un panno morbido e asciutto. Evitare solventi.
Sicurezza	Non aprire il case sotto tensione. Utilizzare una presa elettrica con messa a terra.
Ricambi e riparabilità	Hard disk, memoria, batteria CMOS accessibili. Contattare il servizio clienti ASROCK.
Informazioni generali	Manuale scaricabile in formato PDF sul sito notice-facile.com.

Domande frequenti - M8 ASROCK

Come installare il sistema operativo sull'ASROCK M8?

Il sistema operativo è generalmente preinstallato. Se è necessario reinstallarlo, utilizzare un supporto USB avviabile con Windows o Linux. Avviare dal supporto premendo F11 all'avvio.

Posso aggiornare la RAM dell'ASROCK M8?

Sì, è possibile aggiungere o sostituire i moduli RAM. L'M8 supporta fino a 16 GB di DDR3L in formato SO-DIMM. Aprire il coperchio inferiore per accedere agli slot.

Che tipo di hard disk posso utilizzare nell'ASROCK M8?

L'M8 accetta un hard disk SATA da 2,5 pollici (spessore 7 mm) e un disco mSATA. È anche possibile sostituire il disco principale con un SSD per prestazioni migliori.

Come collegare l'ASROCK M8 a un televisore?

Utilizzare la porta HDMI o DisplayPort per collegare il computer a un televisore. Assicurarsi che il televisore sia impostato sull'ingresso corrispondente.

Cosa fare se l'ASROCK M8 non si accende?

Controllare prima l'alimentazione elettrica e il cavo dell'adattatore. Provare a tenere premuto il pulsante di accensione per 10 secondi per resettare. Se il problema persiste, aprire il case e controllare i collegamenti interni.

Come pulire l'interno dell'ASROCK M8?

Per pulire l'interno, scollegare il dispositivo e aprire il coperchio. Usare aria compressa per rimuovere la polvere dalle ventole e dal dissipatore. Evitare di toccare i componenti con le dita.

Posso installare un'unità ottica nell'ASROCK M8?

No, il case dell'M8 non ha uno slot per un'unità ottica interna. Utilizzare un'unità USB esterna se necessario.

Come accedere al BIOS dell'ASROCK M8?

Riavviare il computer e premere il tasto F2 o Canc immediatamente dopo la schermata di avvio per entrare nel BIOS.

L'ASROCK M8 supporta il Wi-Fi?

Sì, l'M8 è dotato di un modulo Wi-Fi 802.11ac e Bluetooth 4.0. È possibile collegare un'antenna esterna se il segnale è debole.

Dove trovare i pezzi di ricambio per l'ASROCK M8?

I pezzi come la batteria CMOS, la ventola o l'adattatore di rete possono essere ordinati presso il servizio post-vendita ASROCK o su siti di ricambi. Consultare il manuale per i riferimenti.

MANUALE UTENTE M8 ASROCK

Congratulazioni per l'acquisto di M8, un sistema barebone di gioco affidabile prodotto secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Poiché le specifiche hardware possono essere aggiornati, i contenuti di questa documentazione sono soggetti a modifiche senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Se si necessita dell'assistenza tecnica per questo prodotto, visitare il nostro sito per informazioni specifiche sul modello che si sta usando. Sito ASRock: http://www.asrock.com.

1.1 Contenuto della confezione

Sistema Barebone M8 con:

Telaio M8

Scheda madre Mini-ITX (preinstallata)

Alimentatore (preinstallato)

Ventola di sistema (preinstallata)

Cavo d'alimentazione AC

Cacciavite esagonale

Set di cacciaviti

Confezione delle viti

Chiave telaio

VGA Support

6 cavi SATA

CD di supporto

Guida all'installazione rapida

Manuale d'uso

Se qualsiasi elemento manca o è danneggiato, mettersi in contatto con il rivenditore autorizzato.

1.2 Specifiche del prodotto

Color	Nero tempesta
Materiale	Corpo si acciaio / alluminio + plastica
Dimensioni	372 mm (P) x 123 mm (H) x 400 mm (L)
Scheda madre	ASRock Z97-M8
CPU	Supporto della famiglia di processori 5^th / 4^th Gen Intel*CoreTM i7 / i5 / i3 / Xeon* / Pentium* / Celeron*
Memoria	Supporto di DDR3 1600/1333/1066 MHz, 2 alloggi SO-DIMM, al massimo fino a 16GB
VGA	Supporto di 1 scheda video dual-slot
Unità ottica	1 unità slim slot-in Super-Multi
Disco rigido	Supporto di HDD 3,5" e HDD 2,5"
WiFi + BT	2T2R WiFi 802.11ac + BT v4.0
Pannello i/Ofrontale	4 x USB 3.0, 1 x microfono, 1 x cuffieLettore di schede 4 in 1 (SD3.0/MMC/MS/MS PRO)
Pannello I/Oposteriore	1 x audio 7.1HD con Creative Sound Core3D,1 x LAN Intel Gigabit, 4 x USB3.0, 4 x USB2.0,1 x eSATA2, 1 x DP, 1 x HDMI
Tasto OLEDAll-In-One	A-Command
Raffreddamento	Pannello superiore: 2 x ventole 70 mm, Pannello inferiore:2 x ventole 70 mm
Alimentazione	SFX PSU 600W (M8-600W sku) / SFX PSU 450W (M8-450W sku)

2 Descrizione del prodotto

Questo capitolo fornisce diagrammi che mostrano la posizione dei componenti chiave di M8.

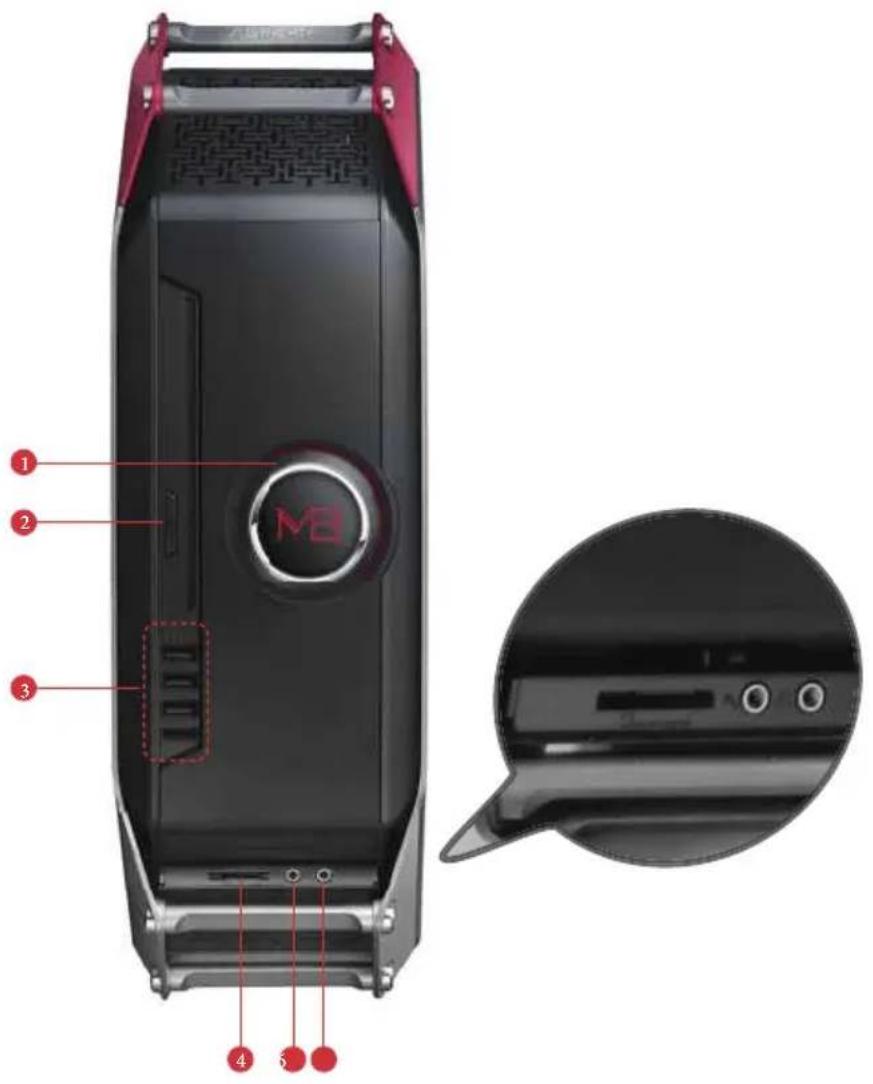

2.1 Veduta frontale

1 A-Command (Tasto OLED All-In-One)
2 Tasto d'espulsione unità ottica
3 4 x porte USB 3.0
4 Lettore di schede 4 in 1 (SD3.0/MMC/MS/MS PRO)
5 Connettore microfono
6 Connettore cuffie

2.1.1 Funzione della manopola A-Command

A-Command è una manopola di regolazione polivalente utilizzata per scorrere tra varie funzioni.

Controllo della manopola A-Command

Accensione del sistema

Premere la manopola A-Command per accendere il sistema. Attendere che il sistema operativo si carichi automaticamente.

Spegnimento del sistema

Quando il display OLED mostra il logo M8 / Data e Ora, premere la manopola A-Command e selezionare "Yes" (Si) per spegnere il sistema.

Prima di accedere a Windows

Ci sono tre funzioni principali prima di accedere al sistema operativo.

Dopo avere visualizzato il logo per dieci secondi, lo schermo mostra la data e l'ora.

Il display si spegne se è lasciato inattivo per cinque minuti.

Permette di attivare/disattivare la luce del case.

Permette di attivare/disattivare l'ora.

Se questa opzione è impostata su On (Attiva), il logo M8 / Data e ora sono visibili. Se questa opzione è impostata su Off (Disattiva), il logo M8 / Data e ora sono nascosti.

Windows:

Ci sono sei funzioni principali prima di accedere al sistema operativo.

Dopo avere visualizzato il logo per dieci secondi, lo schermo mostra la data e l'ora.

Il display si spegne se è lasciato inattivo per cinque minuti.

Permette di aumentare/diminuire il livello del volume girando la manopola verso destra/sinistra.

Permette di passare fra tre modalità di risparmio energetico – Eco, Standard o Speed (Velocità).

Permette di passare tra vari tipi di informazioni critiche per controllare lo stato del sistema. Il display OLED mostra la frequenza della CPU, l'utilizzo della CPU, l'utilizzo della LAN o i dati APM*.

*APM (Actions Per Minute) misura il numero di azioni tastiera/mouse eseguite in un minuto. Per scoprire quanto velocemente possono muoversi le dita, premere una volta la manopola A-Command per avviare il conteggio APM. Premere di nuovo la manopola A-Command per arrestare il conteggio.

Attivare/disattivare la luce del case, oppure abilitare la funzione Good Night LED*.

On (Attiva): Attiva la luce del case

Off (Disattiva): Disattiva la luce del case

All off (Disattiva tutto): Disattiva la luce del case; abilita la funzione Good Night LED.

*La tecnologia ASRock Good Night LED offre un migliore ambiente per dormire spegnendo i LED non essenziali. Abilitando Good Night LED, i LED alimentazione/HDD si spengono quando il sistema è acceso. La funzione Good Night LED spegne automaticamente i LED alimentazione e della tastiera quando il sistema accede alla modalità di standby/ibernazione.

Permette di attivare/disattivare l'ora.

Se questa opzione è impostata su On (Attiva), il logo M8 / Data e ora sono visibili. Se questa opzione è impostata su Off (Disattiva), il logo M8 / Data e ora sono nascosti.

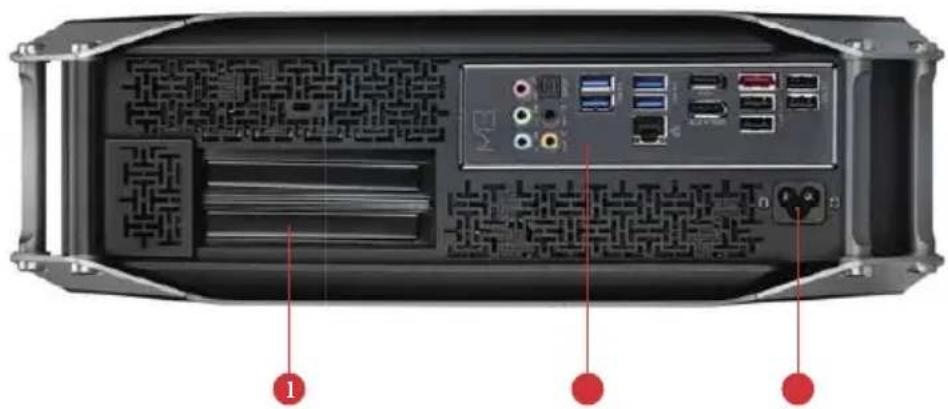

2.2. Veduta posteriore

1 Coperchi alloggi PCIe
2 Panello I/O
3 Connettore ingresso alimentazione AC

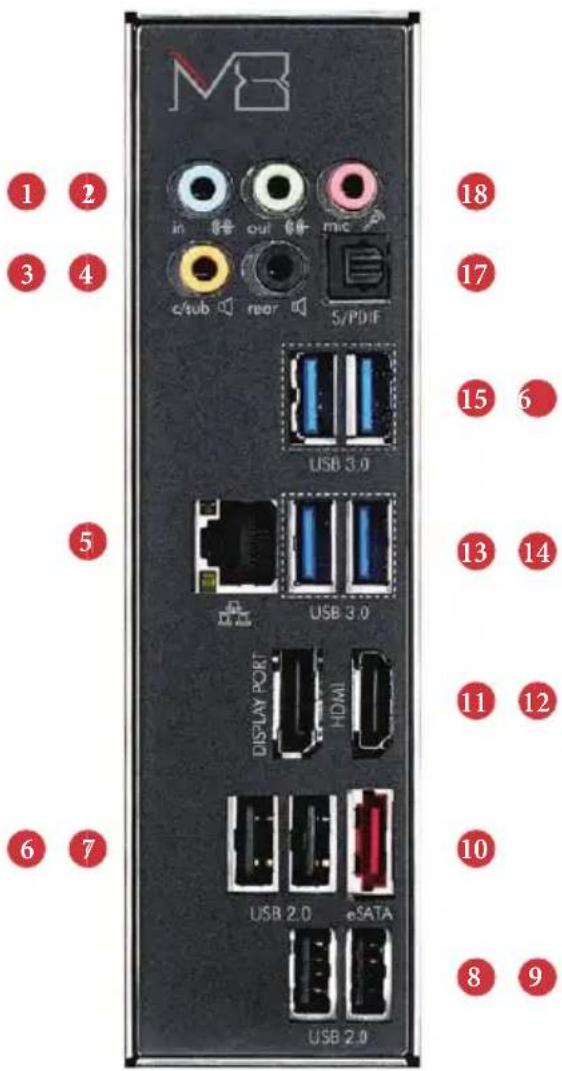

2.2.1 Panello I/O

No. Descrizione No. Descrizione

1 Porta ingresso linea (azzurro) 10 Porta eSATA2*
2 Porta uscita linea (verde lime) 11 DisplayPort
3	Porta diffusore centrale/subwoofer(arancione)	12 Porta HDMI
4	Porta uscita diffusori posteriori (nero) 13	Porta USB3.0
5	Porta LAN RJ-45* (LAN Intel Gigabit) 14	Porta USB3.0
6	Porte USB2.0 15	Porta USB3.0
7	Porte USB2.0 16	Porta USB3.0
8	Porte USB2.0 17	Porta uscita ottica SPDIF
9	Porte USB2.0 18	Porta microfono (rosa)

* Ci sono due LED sulla porta LAN. Le indicazioni dei LED sono esposte nella tavola che segue.

LED Activity (Attività) / Link (Collegamento) LED Speed (Velocità)
Stato Descrizione Stato Descrizione

Spento Nessun collegamento Spento Connessione a 10Mbps
Lampeggiante	Attività dati	Arancione	Connessione a 100Mbps
Acceso	Collegamento	Verde Connessione a 1Gbps

** Il connettore eSATA è condiviso con connettore SATA3_4.

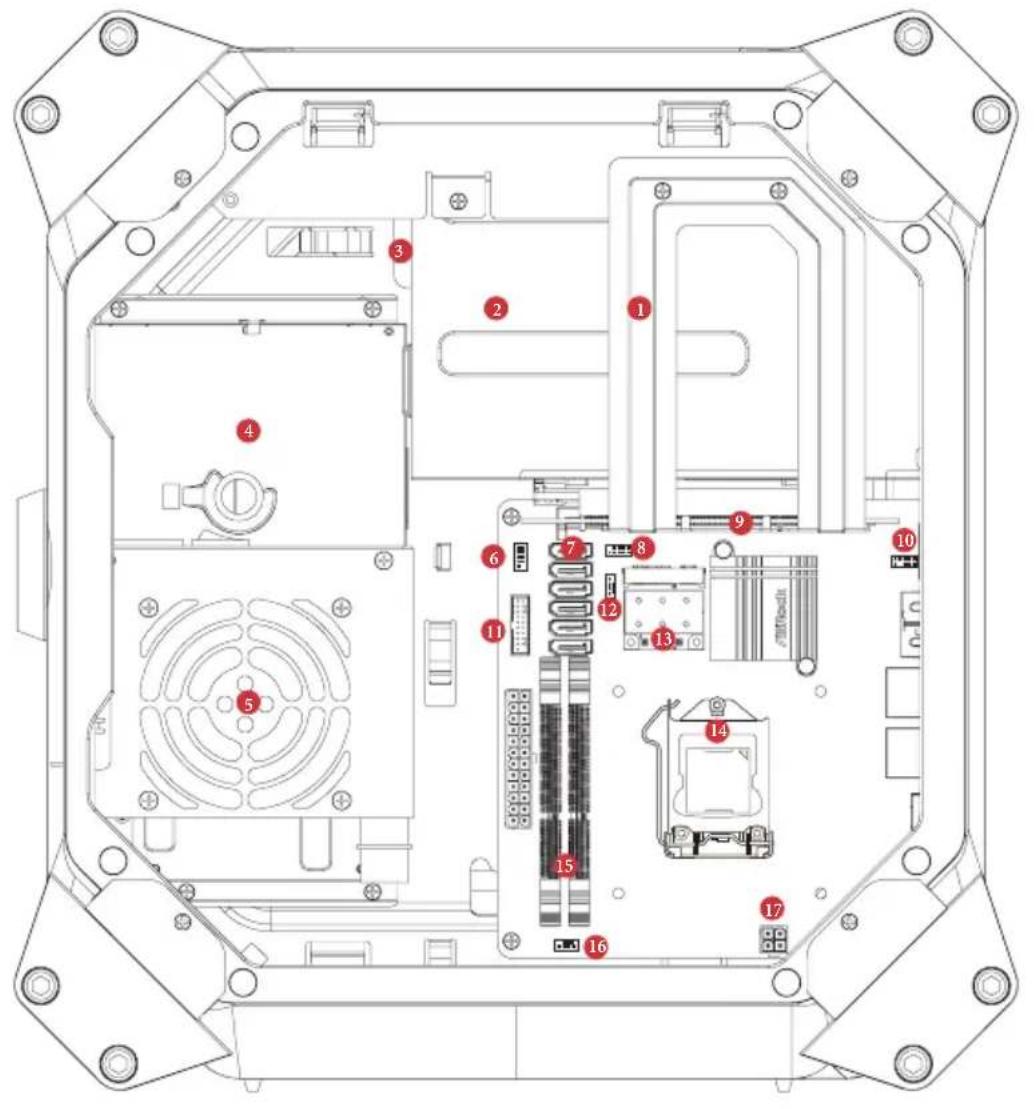

2.3 Veduta interiore

1 Staffa di contenimento della scheda riser
2 Supporto scheda VGA
3 Cassetto unità disco rigido (compatibile con 4 x HDD 2,5" o 1 x HDD 3,5")
4 Cassetto ODD + HDD 2,5"

(Compatible con 1 x ODD slot-in e 1 x HDD 2,5")

5 Alimentatore
6 Header sul pannello del sistema
7 Connettori SATA 3.0
8 Embases USB 2.0
9 Alloggio PCIe

10 Connettore audio frontale
11 Embases USB 3.0
12 Connettore ventola ausiliaria
13 Modulo WiFi 2T2R (802.11ac)
14 Socket CPU
15 Prese DIMM
16 Connettore ventola telaio
17 Connettore alimentazione ATX 12V

I dischi rigidi non sono inclusi con questo sistema.
