M8 - Настольный компьютер ASROCK - Бесплатное руководство пользователя

Тип продукта	Компактный настольный компьютер
Бренд	ASROCK
Модель	M8
Размеры (Д x Ш x В)	Примерно 200 x 200 x 50 мм
Вес	Примерно 1,5 кг
Питание	Внешний блок питания 90 Вт
Процессор	Intel Core i5 или i7 (4-го поколения)
Оперативная память (ОЗУ)	До 16 ГБ DDR3L
Накопитель	Жесткий диск SATA 2,5 дюйма + слот mSATA
Сетевые подключения	Wi-Fi 802.11ac, Bluetooth 4.0, Gigabit Ethernet
Порты USB	4 порта USB 3.0, 2 порта USB 2.0
Видеовыходы	1x HDMI, 1x DisplayPort
Операционная система	Предустановленная Windows 8.1
Основные функции	Мультимедийный рабочий стол, интернет-серфинг, офисные приложения
Обслуживание и очистка	Протирать корпус мягкой сухой тканью. Избегать растворителей.
Безопасность	Не открывать корпус при включенном питании. Использовать заземленную розетку.
Запчасти и ремонтопригодность	Доступны жесткий диск, память, батарея CMOS. Обращайтесь в сервисную службу ASROCK.
Общая информация	Инструкция доступна для скачивания в формате PDF на сайте notice-facile.com.

Часто задаваемые вопросы - M8 ASROCK

Как установить операционную систему на ASROCK M8?

Операционная система обычно предустановлена. Если вам нужно переустановить ее, используйте загрузочный USB-носитель с Windows или Linux. Загрузитесь с носителя, нажав F11 при запуске.

Могу ли я увеличить объем оперативной памяти ASROCK M8?

Да, вы можете добавить или заменить планки ОЗУ. M8 поддерживает до 16 ГБ DDR3L в форм-факторе SO-DIMM. Откройте нижнюю крышку, чтобы получить доступ к слотам.

Какой тип жесткого диска можно использовать в ASROCK M8?

M8 поддерживает жесткий диск SATA 2,5 дюйма (толщиной 7 мм), а также диск mSATA. Вы также можете заменить основной диск на SSD для повышения производительности.

Как подключить ASROCK M8 к телевизору?

Используйте порт HDMI или DisplayPort для подключения компьютера к телевизору. Убедитесь, что телевизор настроен на соответствующий вход.

Что делать, если ASROCK M8 не включается?

Сначала проверьте питание и кабель адаптера. Попробуйте удерживать кнопку питания нажатой 10 секунд для сброса. Если проблема не исчезает, откройте корпус и проверьте внутренние соединения.

Как очистить внутренности ASROCK M8?

Для очистки внутренностей отключите устройство и откройте крышку. Используйте сжатый воздух для удаления пыли с вентиляторов и радиатора. Избегайте прикосновения к компонентам пальцами.

Можно ли установить оптический привод в ASROCK M8?

Нет, корпус M8 не имеет места для внутреннего оптического привода. При необходимости используйте внешний USB-привод.

Как войти в BIOS ASROCK M8?

Перезагрузите компьютер и сразу после экрана загрузки нажмите клавишу F2 или Del для входа в BIOS.

Поддерживает ли ASROCK M8 Wi-Fi?

Да, M8 оснащен модулем Wi-Fi 802.11ac и Bluetooth 4.0. При слабом сигнале можно подключить внешнюю антенну.

Где найти запасные части для ASROCK M8?

Такие детали, как батарея CMOS, вентилятор или блок питания, можно заказать в сервисной службе ASROCK или на сайтах запчастей. Обратитесь к инструкции для получения ссылок.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ M8 ASROCK

Благодарим вас за приобретение надежной игровой базовой системы M8, выпускаемой под постоянным строгим контролем компании ASRock. Система обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

В случае обновления спецификации на аппаратное обеспечение содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. Для получения технической поддержки данного изделия посетите веб-сайт и найдите на нем информацию об используемой модели. Веб-сайт ASRock http://www.asrock.com.

1.1 Комплект поставки

Базовая система M8 со следующими компонентами:

Корпус М8

Материнская плата Mini-ITX (предустановленная)

Блок питания (предустановленный)

Вентилятор системы (предустановленный)

Кабель питания переменного тока

Шестигранная отвертка

Набор отверток

Комплект винтов

Замок с ключом для корпуса

VGA Support

6 x кабель SATA

Диск с ПО

Краткое руководство по установке

Руководство пользователя

Если какой-либо из указанных компонентов отсутствует или поврежден, обратитесь к официальному дилеру.

1.2 Спецификация на изделие

Цвет	"Черная буря"
Материал	Металлический корпус/ алюминий + пластик
Размер	372 мм (III) x 123 мм (В) x 400 мм (Д)
Материнская плата	ASRock Z97-M8
ЦП	Поддержка процессоров 5-го/4-го поколения Intel® CoreTM i7/i5/i3/Pentium®/Celeron® (Разъем 1150)
Память	Поддержка модулей памяти DDR3 1600/1333/1066 МГц, 2 гнезда SO-DIMM, не более 16 ГБ
VGA	Поддержка 1 видеокарты с двумя гнездами
Оптический диск	1 тонкий входной разъем Super-Multi Drive
Жесткий диск	Поддержка жестких дисков 3,5" и 2,5"
WiFi + BT	2T2R WiFi 802.11ac + BT v4.0
Порты ввода-вывода на передней панели	4 x USB 3.0, 1 x микрофон, 1 x НаушникиУстройство чтения карт 4-в-1 (SD3.0/MMC/MS/MS PRO)
Порты ввода-вывода на задней панели	1 разъем 7.1HD audio с процессором Creative Sound Core3D1 x Intel Gigabit LAN, 4 x USB3.0, 4 x USB2.01 x eSATA2, 1 x DP, 1 x HDMI
Универсальная кнопка ОСИД	A-Command
Охлаждение	Сверху: 2 вентилятора 70 мм; Снизу: 2 вентилятора 70 мм
Источник питания	SFX PSU 600W (M8-600W sku) / SFX PSU 450W (M8-450W sku)

2 Обзор изделия

В данной главе представлены диаграммы расположения важных компонентов M8.

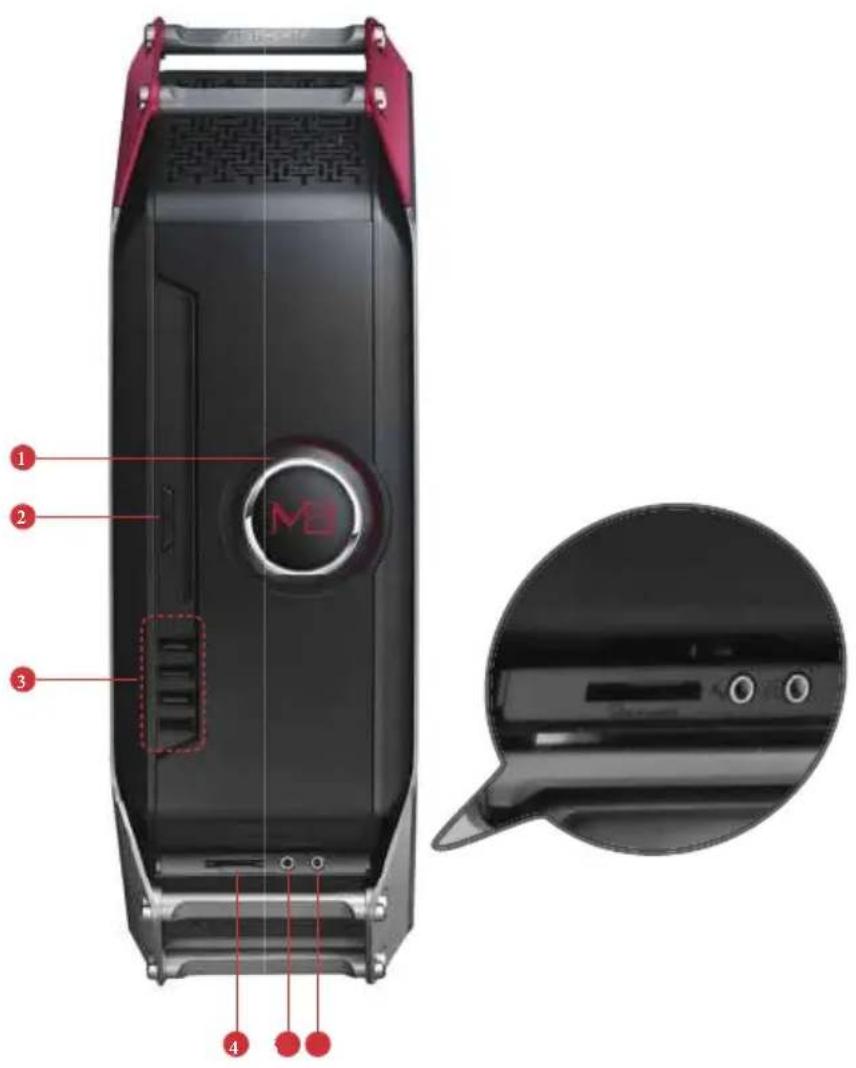

2.1 Вид спереди

1 A-Command (Универсальная кнопка ОСИД)
2 Кнопка извлечения оптического диска
3 4 порта USB 3.0
4 Устройство чтения карт 4-в-1 (SD3.0/MMC/MS/MS PRO)
5 Разъем для подключения микрофона
6 Разъем для подключения наушников

2.1.1 Функции A-Command

A-Command - это многоцелевая ручка управления, которая используется для выбора различных функций.

Управление с помощью кнопки "A-Command"

Включение питания системы

Чтобы включить питание системы, нажмите на кнопку "A-Command" Подождите, пока выполняется автоматическая загрузка операционной системы.

Выключение питания системы

После появления на ОСИД логотипа М8/ Даты и времени нажмите на кнопку A-Command и выберите "Да", чтобы отключить питание системы.

Перед входом в OC Windows

Перед входом в ОС доступны три основные функции.

Через десять секунд после появления логотипа на экране отображается дата и время.

При отсутствии активности в течение пяти минут дисплей отключается.

Включить/выключить подсветку в корпусе.

Включить/выключить время.

При выборе параметра "вкл." отображаются экраны "логотип М8/Дата и время". При выборе параметра "выкл." экраны "логотип М8/Дата и время" скрыты.

B OC Windows:

После входа в ОС доступно шесть основных функций.

Через десять секунд после появления логотипа на экране отображается дата и время.

При отсутствии активности в течение пяти минут дисплей отключается.

Чтобы увеличить/уменьшить громкость, поверните ручку вправо/влево.

Доступно три режима управления питанием: Эко, Стандартный и Скоростной.

Позволяет выбирать различные типы важной информации для проверки состояния системы. На экране ОСИД отображается частота ЦП, использование ЦП, использование LAN и АРМ*.

*APM (действий в минуту) показывает число щелчков/действий клавиатуры или мыши, выполняемых за минуту. Чтобы узнать о скорости движения своих пальцев, нажмите на кнопку A-Command один раз для запуска счетчика APM. Для отключения счетчика снова нажмите на кнопку A-Command один раз.

Включить/выключить подсветку в корпусе или активировать функцию Good Night LED*.

Вкл.: Включение подсветки в корпусе

Выкл.: Выключение подсветки в корпусе

Выкл. все: Выключить подсветку в корпусе; активировать функцию Good Night LED

*Технология Good Night LED компании ASRock повышает эффективность режима неактивности, отключая ненужные светодиодные индикаторы.

Активация технологии Good Night LED позволяет отключить индикаторы питания и жесткого диска при включении питания системы. Функция Good Night LED также автоматически отключает индикаторы питания и клавиатуры при переходе системы в режим ожидания/сна.

Включить/выключить время.

При выборе параметра "вкл." отображаются экраны "логотип М8/Дата и время". При выборе параметра "выкл." экраны "логотип М8/Дата и время" скрыты.

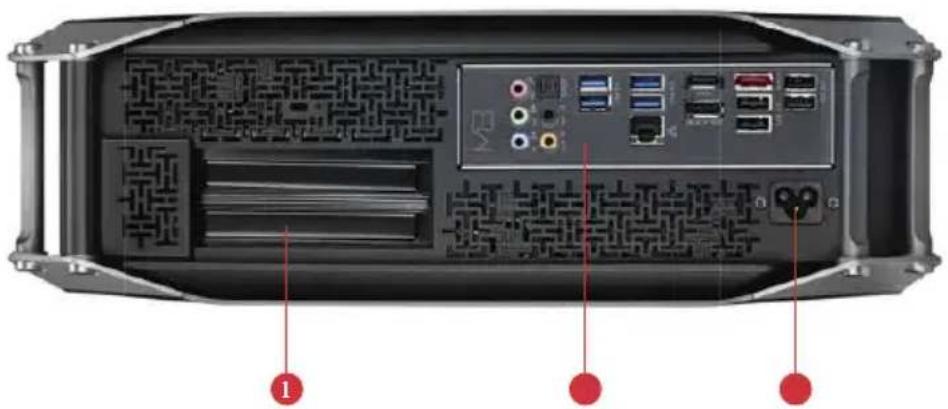

2.2 Вид сзади

1 Крышки гнезда PCIe
2 Панель ввода-вывода
3 Разъем подключения к сети переменного тока

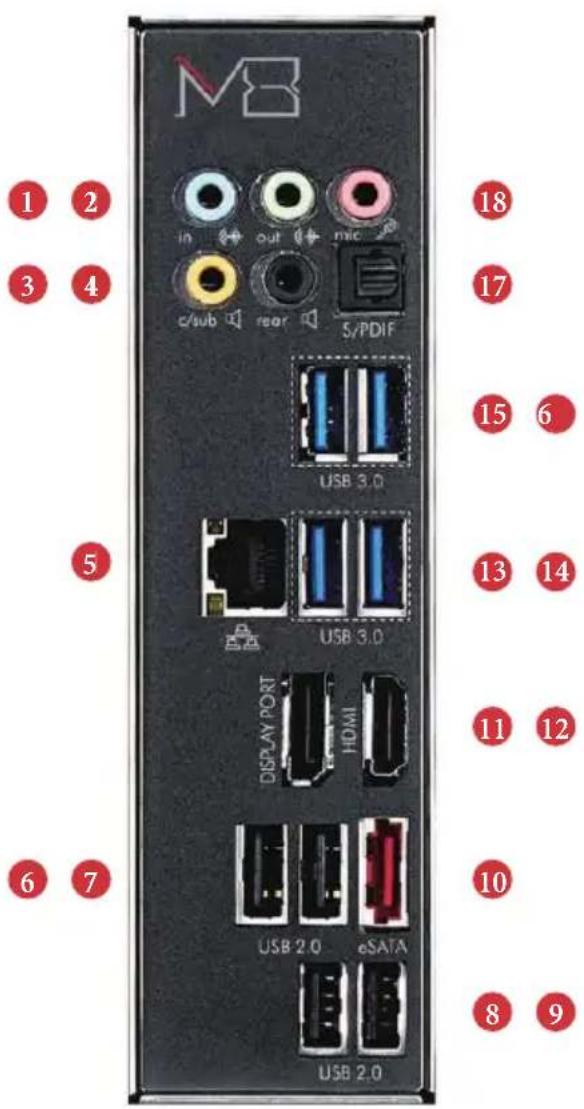

2.2.1 Панель ввода-вывода

№ Описание № Описание

1 Порт линейного входа (голубой) 10 Порт eSATA2**
2 Порт линейного выхода (салатовый) 11 DisplayPort
3 Центральный канал/сабвуфер (оранжевый) 12 Порт HDMI 4 Порт выхода тыловых динамиков (черный) 13 Порт USB3.0

5 Порт LAN RJ-45* (Intel Gigabit LAN) 14 Порт USB3.0

6 Порты USB2.0 15 Порт USB3.0

7 Порты USB2.0 16 Порт USB3.0

8 Порты USB2.0 17 Оптический порт вывода SPDIF

9 Порты USB2.0 18

Разъем для подключения микрофона (розовый)

* Port LAN оснащен двумя светодиодными индикаторами. Значения индикаторов порта LAN представлены в следующей таблице.

ИНДИКАТОР СКОРОСТИ

ИНДИКАТОР АКТИВНОСТИ/СВЯЗИ

Порт LAN

Индикатор активности/связи Индикатор скорости

Состояние Описание Состояние Описание

Выкл. Нет связи	Выкл. Подключение со		скоростью 10 мб/с
Мигает	Активность данных	Оранжевый	Подключение со скоростью 100 мб/с
Вкл.	Связь	Зеленый	Подключение со скоростью 1 гб/с

** Разъем eSATA используется совместно с разъемом SATA3_4.

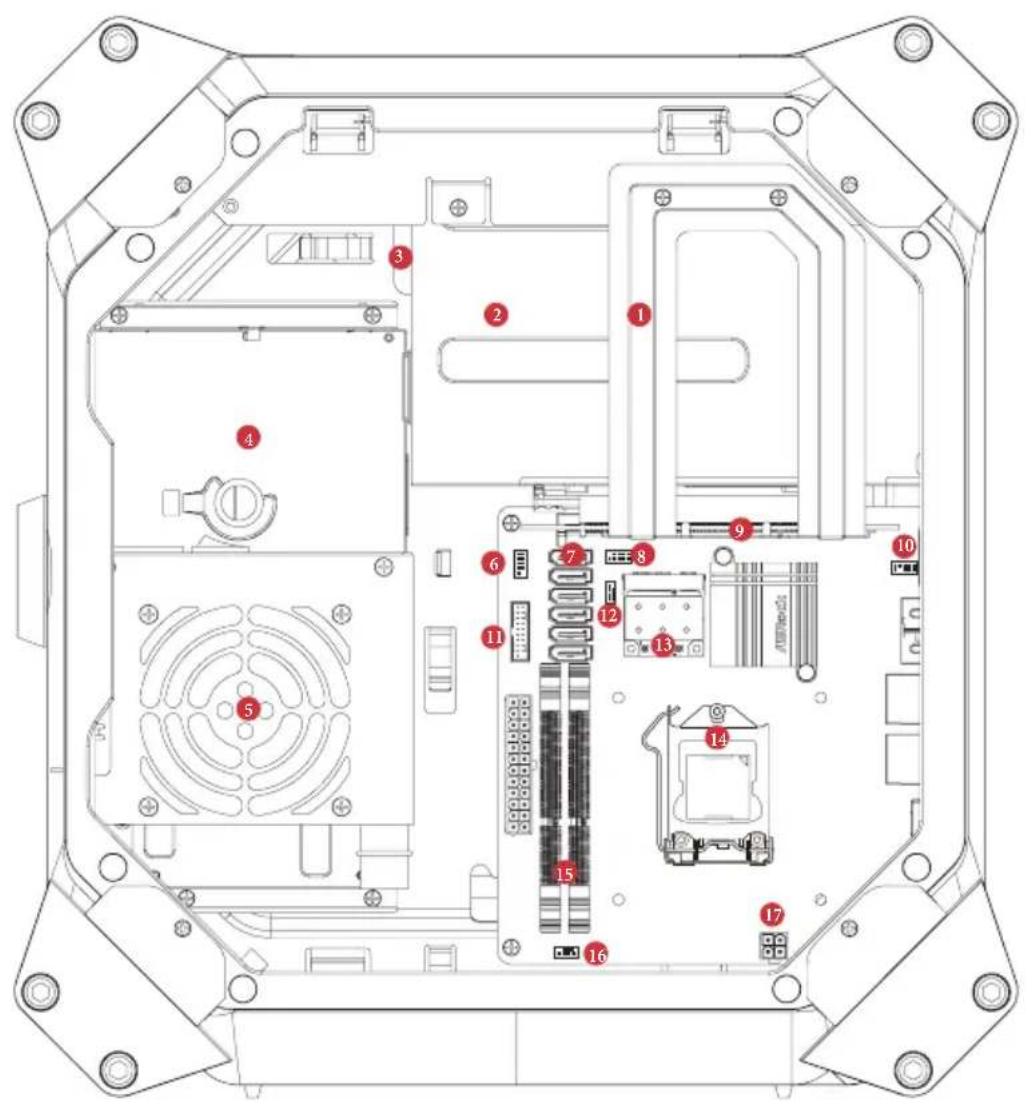

2.3 Вид внутри

1 Скобка для крепления переходной платы

2 Держатель карты VGA

3 Лоток для жесткого диска (совместимый с 4 жесткими дисками 2,5"или 1 жестким диском 3,5")

4 Лоток для оптического диска + жесткого диска 2,5"

(совместимый с 1 разъемом для подключения оптического диска и 1жестким диском 2,5")

5 Блок питания

6 Колодка системной панели

7 Разъемы SATA 3.0

8 Колодки USB 2.0.

9 Гнездо PCIe
10 Аудиоразъем на передней панели
11 Колодки USB 3.0.
12 Разъем дополнительного вентилятора
13 Модуль 2Т2R WiFi (802.11ac)
14 Гнездо ЦП
15 Гнезда DIMM
16 Разъем вентилятора корпуса
17 Разъем питания АТХ 12 В

Данная система поставляется без жестких дисков.
