用户手册 M8 ASROCK
感謝您購買 M8，本電競準系統經 ASRock 嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合 ASRock 對品質及耐用度的承諾。
由於硬體規格可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。若您需要與本產品相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。ASRock 網站：http://www.asrock.com。
1.1 包装内容
M8 機殼
Mini-ITX 主機板 (預先安裝)
電源供應器單元(預先安裝)
系統風扇(預先安裝)
如缺少任何項目或任何項目受損，請洽授權經銷商。
1.2 產品規格
色彩
材質
尺寸
主機板
CPU
Celeron ^® 處理器 (Socket 1150)
記憶體
槽，最大 16GB
VGA
光碟機
硬碟
WiFi + BT
前置I/O
後置 I/O
萬用 OLED 按鈕
散热
電源供應器
450W sku)
2 產品概述
本章提供 M8 重要元件位置的圖示。

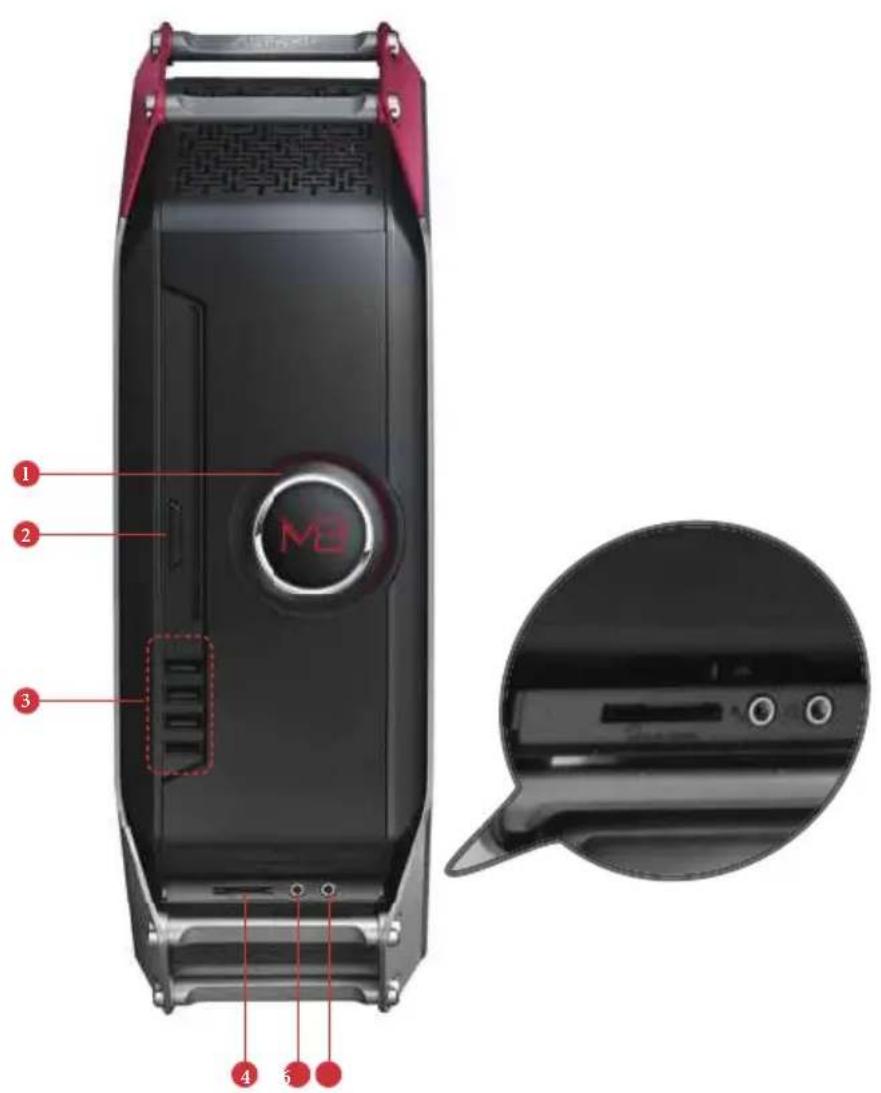

2.1 前視圖
A-Command 為多用途控制器旋鈕，用於切換各種不同的功能。
控制 A-Command
系統開機
按下 A-Command 即可將系統開機。等候作業系統自動載入。
系統關機
OLED 顯示 M8 標誌 / 日期與時間時，按下 A-Command 再選擇「是」關閉系統電源。
進入 Windows 之前
進入作業系統之前，共有三項主要功能。
標誌出現十秒後，畫面即顯示日期與時間。
若讓顯示器閒置 5 分鐘，顯示器將熄滅。
開啟 / 關閉機殼內的燈光。
開啟 / 關閉時間。
若此選項設為開，便可使用 M8 標誌 / 日期與時間畫面。若此選項設為關，便會隱藏 M8 標誌 / 日期與時間畫面。
在 Windows 下：
進入作業系統之後，共有六項主要功能。
標誌出現十秒後，畫面即顯示日期與時間。
若讓顯示器閒置 5 分鐘，顯示器將熄滅。
左右轉動旋鈕，即可增加 / 減少音量。
切換三種電源管理模式 - 節能、標準或高速。
切換各種不同的關鍵資訊類型，以檢查系統狀態。OLED畫面顯示CPU頻率、CPU使用率、LAN使用率或APM*資料。
*APM（每分鐘操作數）測量您可在一分鐘內執行多少次的鍵盤/滑鼠按一下動作。若要瞭解自己手指的移動速度，請按一下A-Command開始計算APM。再按一下A-Command，即可停止計算。
開啟 / 關閉機殼內的燈光，或啟用 Good Night LED (晚安 LED) 功能 *。
開：開啟機殼內的燈光
關：關閉機殼內的燈光
全關：關閉機殼內的燈光；啟用 Good Night LED (晚安 LED) 功能
*ASRock Good Night LED (晚安 LED) 技術會將不必要的 LED 關閉，以
營造更好的睡眠環境。啟用 Good Night LED (晚安 LED) 後，電源 /HDD
LED將在系統開啟時關閉。系統進入待命／休眠模式時，Good Night LED
(晚安 LED) 功能也會自動關閉電源及鍵盤 LED。
開啟 / 關閉時間。
若此選項設為開，便可使用 M8 標誌 / 日期與時間畫面。若此選項設為關，便會隱藏 M8 標誌 / 日期與時間畫面。

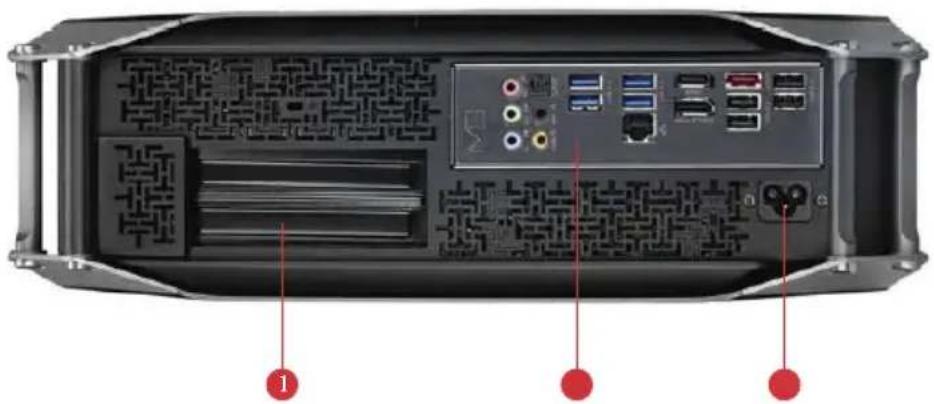

2.2 後視圖
| 編號 | 說明 | 編號 | 說明 | |
| 1 | 線路輸入連接埠(淡藍色) | 10 eSATA2 連接埠** | ||
| 2 | 線路輸出連接埠(萊姆色)11 DisplayPort | |||
| 3 | 中央/重低音連接埠(橘色) | 12 HDMI 連接埠 | ||
| 4 | 後喇叭輸出連接埠(黑色) | 13 USB3.0 連接埠 | ||
| 5 | LAN RJ-45 連接埠 * (Intel Gigabit LAN) | 14 USB3.0 連接埠 | ||
| 6 | USB2.0 連接埠 | 15 USB3.0 連接埠 | ||
| 7 | USB2.0 連接埠 | 16 USB3.0 連接埠 | ||
| 8 | USB2.0 連接埠 | 17 光纖 SPDIF 輸出連接埠 | ||
| 9 | USB2.0 連接埠 | 18 麥克風連接埠(粉紅色) | ||
* LAN 連接埠上設有兩顆 LED。如需 LAN 連接埠 LED 指示，請參閱下表。
| 活動/連結LED速度LED | ||||
| 狀態 | 說明 | 狀態 | 說明 | |
| 關 | 無連結 | 關 | 10Mbps連線 | |
| 閃爍 | 資料活動 | 橘色 100Mbps連線 | ||
| 開 | 連結 | 綠色 | 1Gbps連線 | |
**eSATA 接頭與 SATA3_4 接頭共用。

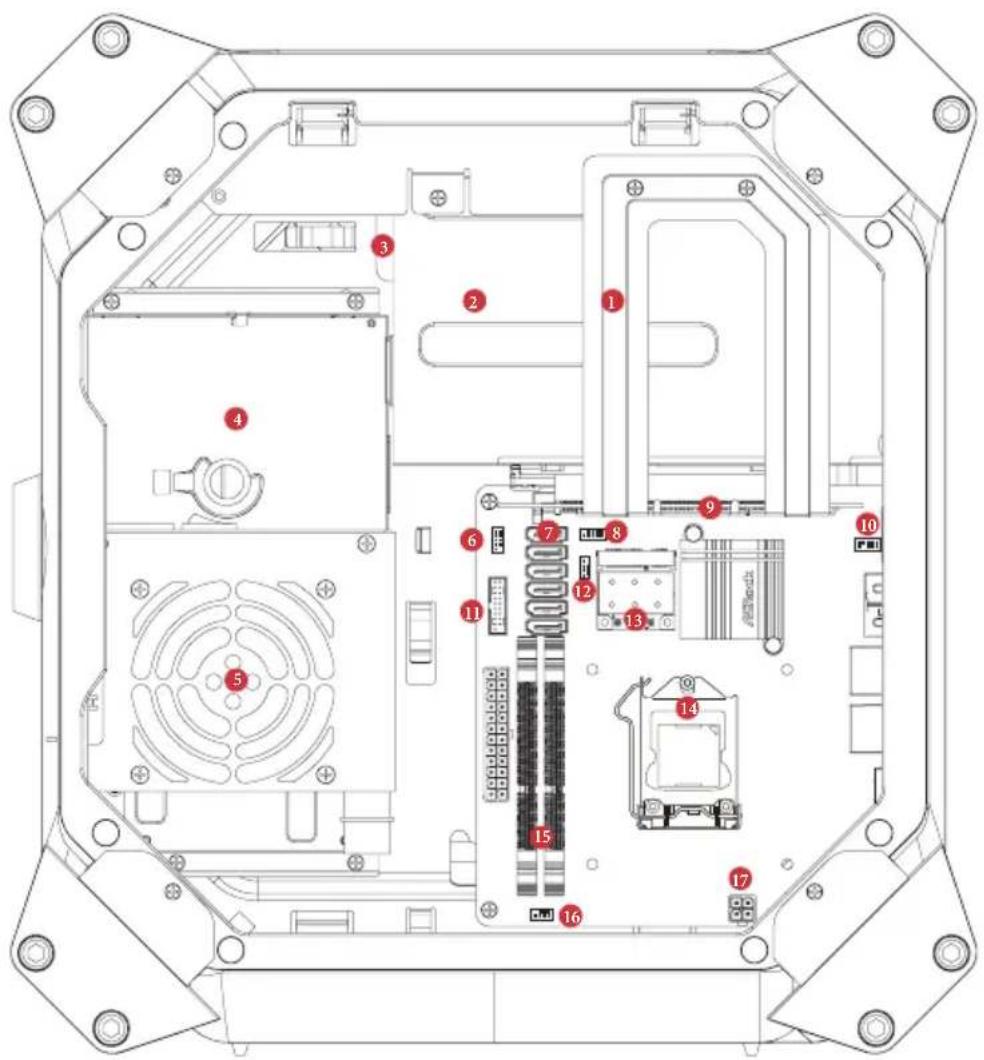

2.3 内視圖
| 1 擴充卡固定架 | |
| 2 VGA 卡架 | |
| 3 | 硬碟托盤(相容於4 x 2.5吋 HDD或1 x 3.5吋 HDD) |
| 4 ODD + 2.5吋 HDD 托盤 | |
| (相容於1 x 吸入式 ODD 與1 x 2.5吋 HDD) | |
| 5 電源供應器單元 | |
| 6 電源面板排針 | |
| 7 SATA 3.0 接頭 | |
| 8 USB 2.0 排針 | |
| 9 PCIe 插槽 | |
| 10 前置音訊接頭 | |
| 11 USB 3.0 排針 | |
| 12 輔助風扇接頭 | |
| 13 2T2R WiFi 模組 (802.11ac) | |
| 14 CPU 插座 | |
| 15 | DIMM 插座 |
| 16 | 機殼風扇接頭 |
| 17 | ATX 12V 電源接頭 |
本系統不含硬碟。
1 简介
感谢您购买 M8，这是按照 ASRock 一贯严格质量控制标准生产的性能可靠的游戏准系统。它提供符合 ASRock 质量和耐久性承诺的精良设计和卓越性能。
由于硬件规格可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在ASRock网站上，我们不会另外进行通知。如果您需要与此产品相关的技术支持，请访问我们的网站以具体了解所用型号的信息。ASRock网站：http://www.asrock.com.
1.1 包装清单
M8 机箱
Mini-ITX 主板（预安装）
电源装置（预安装）
系统风扇（预安装）
如果有任何项目缺失或好像损坏，请联系授权经销商。
1.2 产品规格
颜色
材料
尺寸
主板
CPU
Celeron ^® 处理器 (Socket 1150)
内存
最高 16GB
VGA
光驱
硬盘
WiFi + BT
前面 I/O
后面 I/O
多合一 OLED
按钮
散热
电源
450W sku)
2 产品概览
本章通过图示介绍 M8 重要组件的位置。

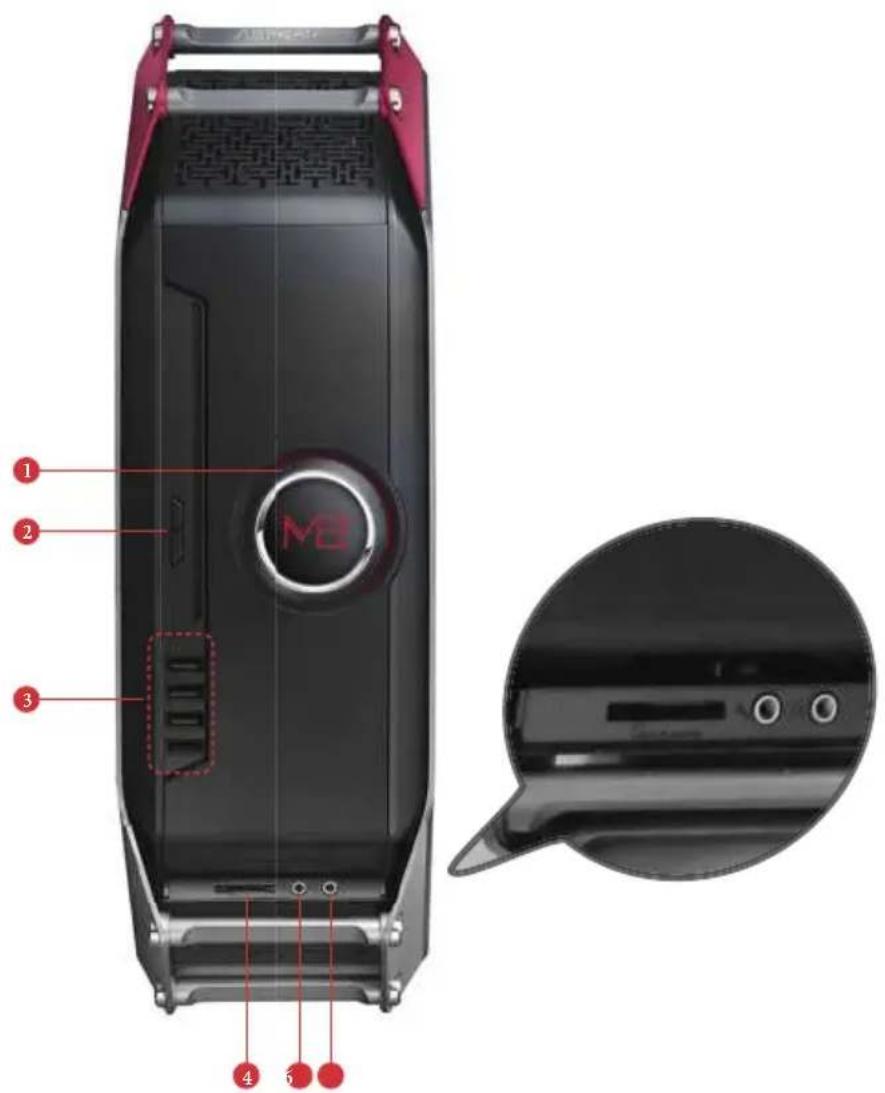

2.1 前视图
A-Command 是一个多功能控制旋钮，可用于循环选择不同的功能。
按 A-Command 打开系统电源。等到操作系统自动载入。
关闭系统电源
在 OLED 显示 M8 标志 / 日期和时间时，按 A-Command 并选择 “是” 关闭系统电源。
进入 Windows 前
进入操作系统前有三个主要功能。
。 M8 Logo / Date and Time (M8 标志 / 日期和时间)：
标志显示 10 秒后，屏幕显示日期和时间。
如果闲置 5 分钟，显示屏幕会消失。
Light（指示灯）：
打开 / 关闭机壳上指示灯。
。 Time（时间）：
打开 / 关闭时间。
如果此选项被设置为开，M8 标志 / 日期和时间屏幕可用。如果此选项被设置为关，M8 标志 / 日期和时间屏幕被隐藏。
Windows 下 :
进入操作系统后有六个主要功能。
。 M8 Logo / Date and Time (M8 标志 / 日期和时间)：
标志显示 10 秒后，屏幕显示日期和时间。
如果闲置 5 分钟，显示屏幕会消失。
Volume（音量）：
通过左右转动旋钮增加 / 减小音量。
。 Mode（模式）：
在三个电源管理模式 Eco（节能）、Standard（标准）或 Speed（速度）之间切换。
。Info（信息）：
在不同类型的重要信息之间切换以检查系统的状态。OLED 屏幕显示 CPU 频率、CPU 使用、LAN 使用或 APM* 数据。
*APM（每分钟操作数）测量您在一分钟内可以执行的键盘 / 鼠标点击操作数。要了解您手指的移动速度，按一下 A-Command 开始 APM 计数。再按一下 A-Command 可停止它。
Light（指示灯）：
打开 / 关闭机壳上指示灯，或启用晚安指示灯功能 *。
On（开）：打开机壳上指示灯
Off（关闭）：关闭机壳上指示灯
All off（全关）：关闭机壳上指示灯；启用晚安 LED 功能
*ASRock 晚安指示灯技术通过使多余的指示灯熄灭，让您有一个更好的睡眠环境。通过启用晚安指示灯，在系统打开时，电源 / 硬盘 LED 指示灯将关闭。当系统进入待机 / 休眠模式时，晚安指示灯也会自动关闭电源。
。 Time（时间）：
打开 / 关闭时间。
如果此选项被设置为开，M8 标志 / 日期和时间屏幕可用。如果此选项被设置为关，M8 标志 / 日期和时间屏幕被隐藏。

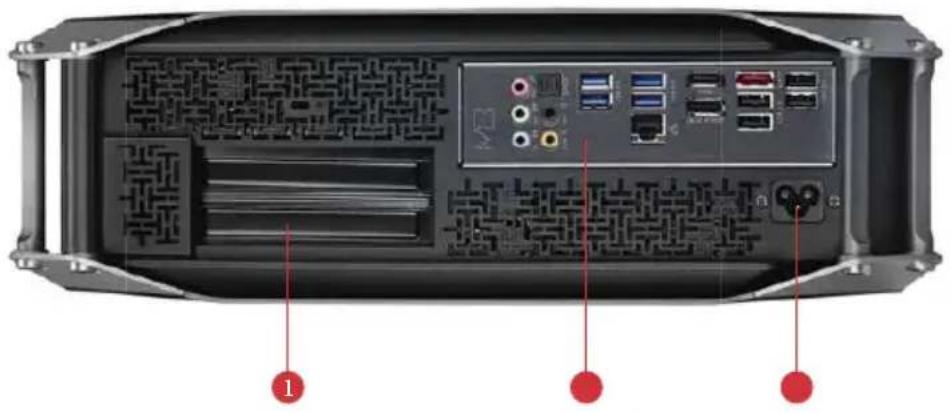

2.2 后视图
1 PCIe 槽盖
2 I/O 面板
3 交流输入电源接口

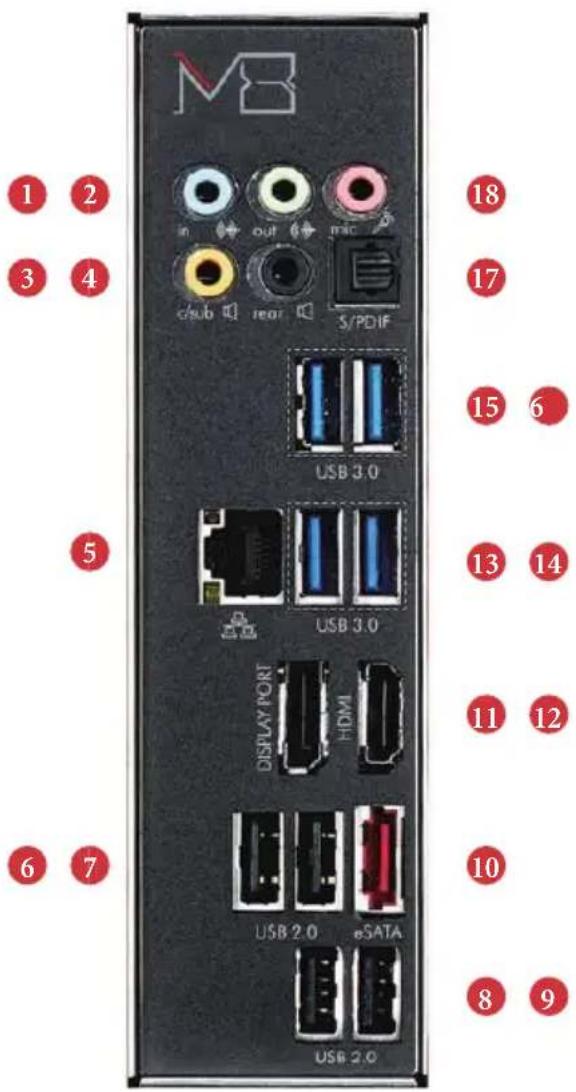

2.2.1 I/O 面板
| 编号 | 说明 | 编号 | 说明 | |
| 1 | 线路输入端口(淡蓝色) | 10 eSATA2 | 端口 ** | |
| 2 | 线路输出端口(浅绿色) | 11 DisplayPort | ||
| 3 | 中央/低音扬声器端口(橙色) | 12 HDMI 端口 | ||
| 4 | 后面扬声器输出端口(黑色) | 13 USB3.0 端口 | ||
| 5 | LAN RJ-45 端口 * (Intel Gigabit LAN) | 14 USB3.0 端口 | ||
| 6 | USB2.0 端口 | 15 USB3.0 端口 | ||
| 7 | USB2.0 端口 | 16 USB3.0 端口 | ||
| 8 | USB2.0 端口 | 17 光学 SPDIF 输出端口 | ||
| 9 | USB2.0 端口 | 18 麦克风端口(粉红色) | ||
* LAN 端口上有两个指示灯。请参考下表了解 LAN 端口指示灯。
| 活动 /连接指示灯 速度指示灯 | ||||
| 状态 | 说明 | 状态 | 说明 | |
| 不亮 | 没连接 | 不亮 | 10Mbps 连接 | |
| 闪烁 | 数据活动 | 橙色 | 100Mbps 连接 | |
| 亮起 | 连接 | 绿色 | 1Gbps 连接 | |
**eSATA 接口与 SATA3_4 接口共享。

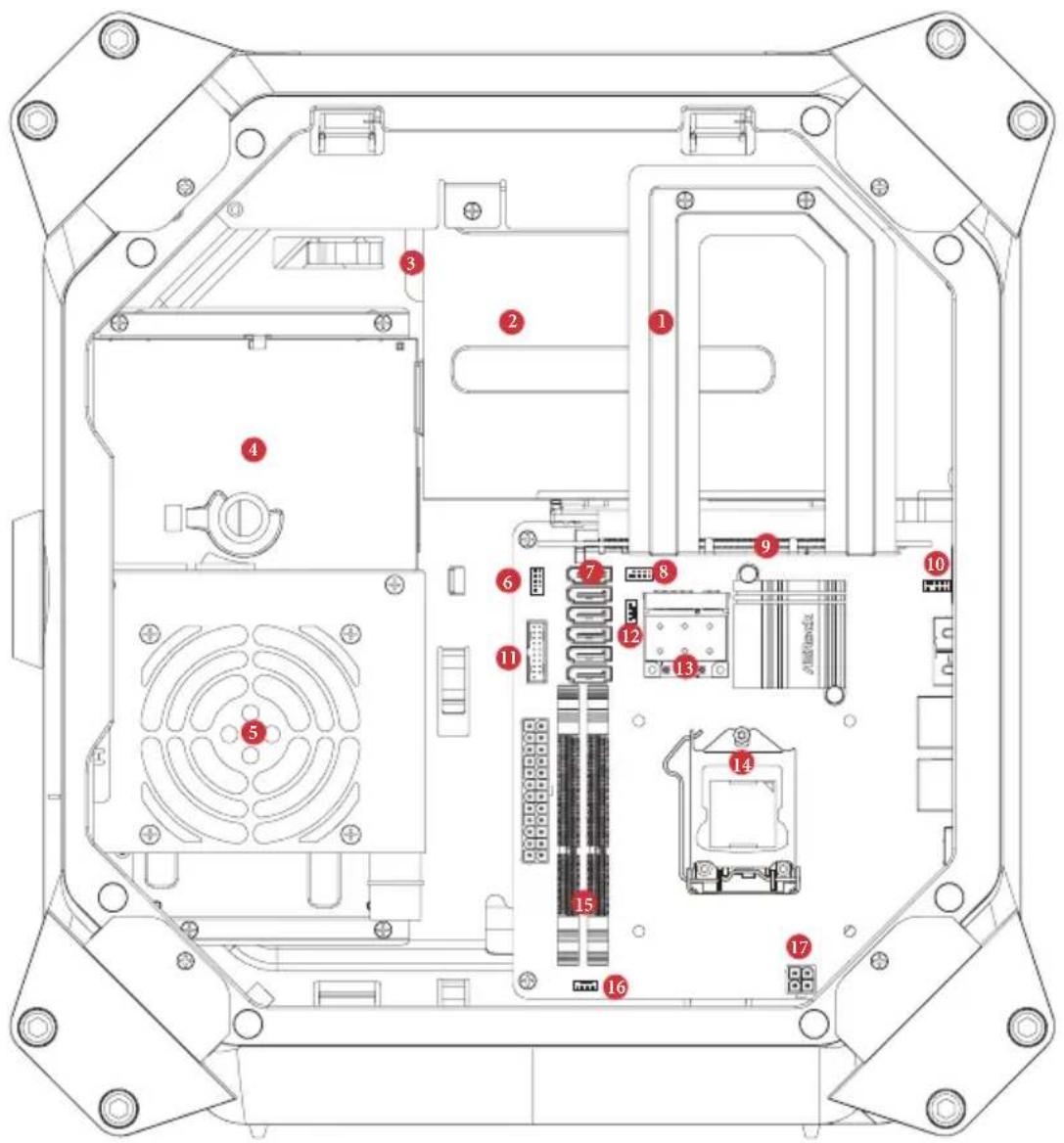

2.3 内视图
| 1转接卡固定支架 |
| 2 VGA 卡固定器 |
| 3 硬盘托盘(兼容 4 x 2.5" HDD 或 1 x 3.5 HDD) |
| 4 ODD + 2.5" HDD 托盘 |
| (兼容 1 x 吸入式 ODD 和 1 x 2.5" HDD) |
| 5 电源装置 |
| 6 系统面板接脚 |
| 7 SATA 3.0 接口 |
| 8 USB 2.0 接脚 |
| 9 PCIe 槽 |
| 10 前面音频接口 |
| 11 USB 3.0 接脚 |
| 12 辅助风扇接口 |
| 13 2T2R WiFi 模块 (802.11ac) |
| 14 CPU 插槽 |
| 15 DIMM 插槽 |
| 16 机箱风扇接口 |
| 17 ATX 12V 电源接口 |
此系统中未包括硬盘。
