MODE D'EMPLOI M8 ASROCK
Nous vous remercions d'avoir acheté le M8, un mini-châssis fabriqué conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
Les spécifications matérielles pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour ce châssis, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. Site Internet ASRock : http://www.asrock.com.
1.1 Contenu de l'emballage
Système mini-boîtier M8 comprenant :
Châssis M8
Carte mère Mini-ITX (préinstallé)
Bloc d'alimentation (préinstallée)
Système de ventilation (préinstallé)
Cordon d'alimentation CA
Tournevis hexagonal
Ensemble de tournevis
ensemble de vis
Clé pour verrouillage du châssis
VGA support
6 x câble SATA
CD inclus
Guide d'installation rapide
Manuel d'utilisation
Si un quelconque élément semblait manquant ou endommagé, veuillez immédiatement contacter votre revendeur agréé.
1.2 Spécifications du produit
| Coloris | Noir orage |
| Matériaux | Corps en acier / aluminium + plastique |
| Dimensions | 372mm (L) x 123mm (H) x 400mm (l) |
| Carte mère | ASRock 'Z97-M8 |
| Processeur | Prend en charge les processeurs Intel® CoreTM i7/i5/i3/Pentium®/Celeron® 5e / 4e generation (socket 1150) |
| Mémoire | Prend en charge DDR3 1600/1333/1066 MHz, 2 x fentes SO-DIMM, jusqu'à 16Go max. |
| VGA | Prend en charge 1 x carte graphique double fente |
| Lecteur op-tique | 1 x Super-Multi Drive slim slot-in |
| Disque dur | Prend en charge les HDD 3,5" et les HDD 2,5" |
| WiFi + BT | 2T2R WiFi 802.11ac + BT v4.0 |
| ConnectiqueE/S avant | 4 x USB 3.0, 1 x MIC, 1 x casqueLecteur de cartes 4 en 1 (SD3.0/MMC/MS/MS PRO) |
| ConnectiqueE/S arrière | 1 x audio HD 7.1 avec Creative Sound Core3D,1 x Intel Gigabit LAN, 4 x USB3.0, 4 x USB2.0,1 x eSATA2, 1 x DP, 1 x HDMI |
| Bouton OLEDtout-en-un | A-Command |
| Refroidissement | Haut : 2 x ventilateur 70mm, Bas : 2 x ventilateur 70mm |
| Bloc d'alimen-tation | SFX PSU 600W (M8-600W sku) / SFX PSU 450W (M8-450W sku) |
2 Vue d'ensemble du matériel
Ce chapitre comprend des diagrammes illustrant l'emplacement de composants critiques de votre châssis M8.

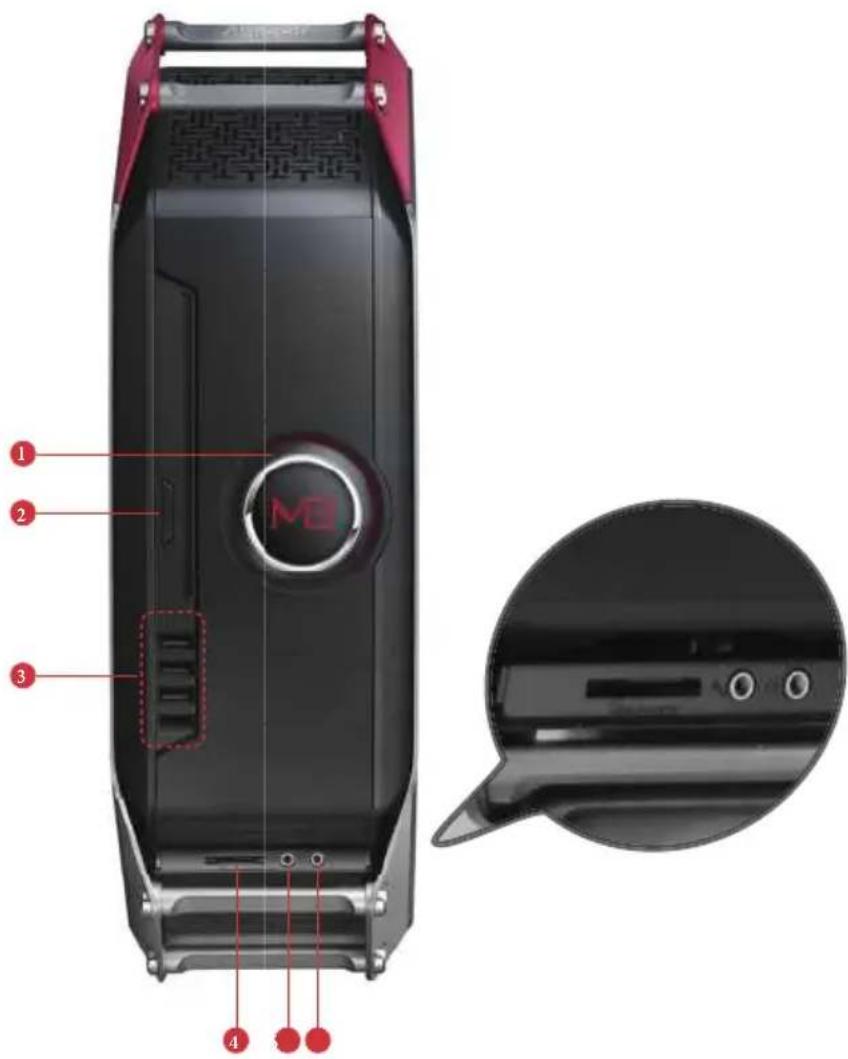

2.1 Vue avant
1 A-Command (bouton OLED tout-en-un)
2 Bouton d'éjection du lecteur optique
3 4 x ports USB 3.0
4 Lecteur de cartes 4 en 1 (SD3.0/MMC/MS/MS PRO)
5 Prise microphone
6 Prise casque
2.1.1 Fonction de la A-command
La A-command est un bouton multifonction qui permet de sélectionner diverses fonctionnalités.
Contrôle de la A-command
option.
Mise en route du système
Appuyez sur la A-command pour allumer le système. Attendez que le système d'exploitation se charge automatiquement
Arrêt du système
Lorsque le bouton OLED affiche le logo M8 / date et heure, appuyez sur la A-command et sélectionnez "Yes" (oui) pour éteindre le système.
Avant d'accéder à Windows
Trois fonctions principales apparaissent avant d'accéder au système d'exploitation.
Le logo s'affiche pendant dix secondes, puis la date et l'heure apparaissent sur l'écran.
L'écran s'éteint automatiquement en l'absence d'activité pendant cinq minutes.
Active/désactive l'éclairage du châssis
Active/désactive l'affichage de l'heure
Lorsque cette option est activée, le logo M8 et les écrans date et heure sont disponibles. Lorsque cette option est désactivée, le logo M8 et les écrans date et heure sont masqués.
Sous Windows :
Six fonctions principales apparaissent sous le système d'exploitation.
Le logo s'affiche pendant dix secondes, puis la date et l'heure apparaissent sur l'écran.
L'écran s'éteint automatiquement en l'absence d'activité pendant cinq minutes.
Augmentez/diminuez le volume en tournant le bouton principal vers la gauche/droite.
Trois modes de gestion de l'alimentation sont disponibles - Eco, Standard et Speed.
Permet de consulter les informations critiques pour vérifier l'état du système. L'écran OLED affiche la fréquence du processeur, l'utilisation du processeur, l'utilisation du LAN et les données APM*.
*APM (actions par minute) mesure le nombre de frappes/clic de souris effectués en une minute Pour connaître votre vitesse de frappe, appuyez une fois sur la A-command pour démarrer la mesure APM. Appuyez une nouvelle fois sur la A-command pour arrêter la mesure.
Activez/désactivez l'éclairage du châssis ou activez la fonction Good Night LED ^* . Marche : allume l'éclairage du châssis
Arrêt : éteint l'éclairage du châssis
Arrêt total : éteint l'éclairage du châssis ; active la fonction Good Night LED *La technologie Good Night LED d'ASRock crée un cadre de sommeil apaisant en éteignant tous les voyants LED non essentiels. En activant la fonction Good Night LED, les LED d'alimentation/disque dur resteront éteints lorsque le système est allumé. Good Night LED désactive automatiquement les voyants d'alimentation et du clavier lorsque le système passe en mode Veille/hibernation.
Active/désactive l'affichage de l'heure.
Lorsque cette option est activée, le logo M8 et les écrans date et heure sont disponibles. Lorsque cette option est désactivée, le logo M8 et les écrans date et heure sont masqués.

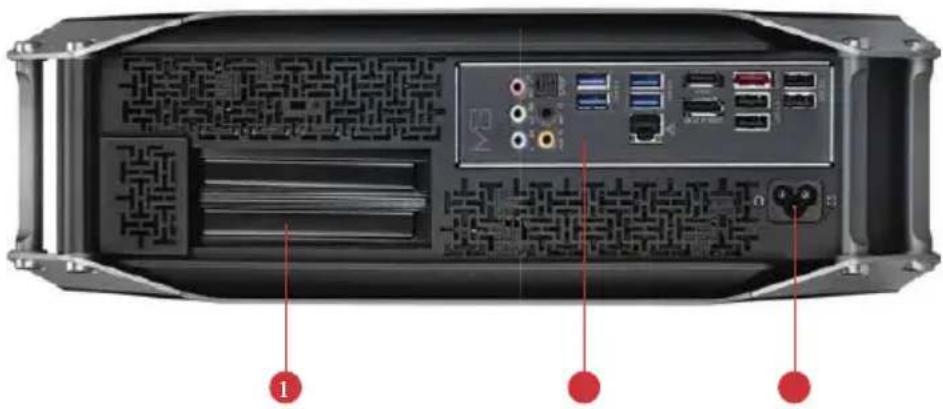

2.2 Vue arrière
1 Caches pour fentes PCIe
2 Panneau E/S
3 Connecteur entrée d'alimentation CA

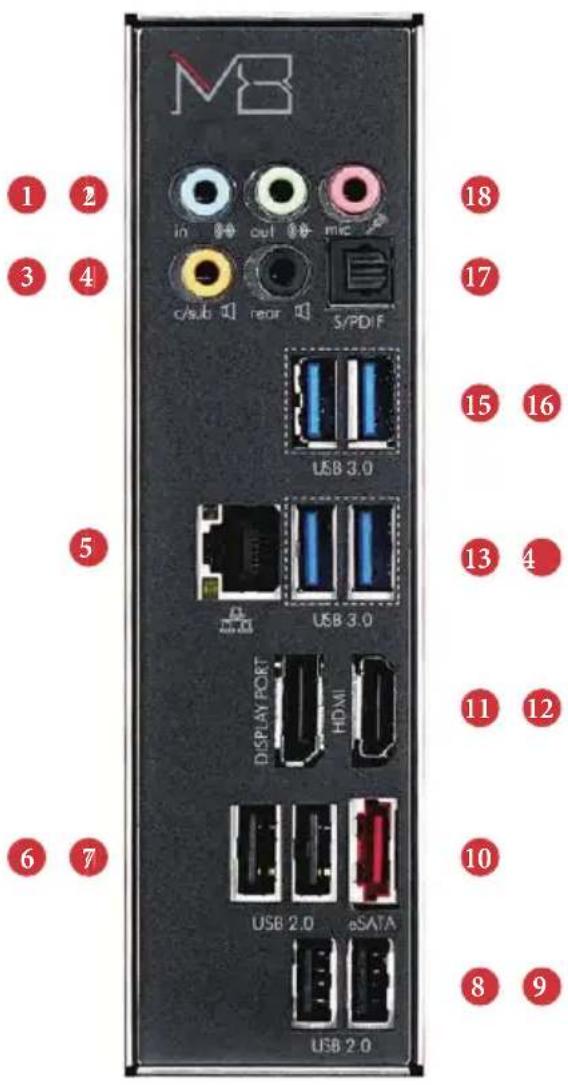

2.2.1 Panneau E/S
1 Port entrée ligne (témoin bleu) 10 Port eSATA2**
2 Port sortie ligne (citron vert) 11 DisplayPort
3 Port Centre/Caisson de basse (orange) 12 Port HDMI
4 Port sortie haut-parleur arrière (noir) 13 Port USB3.0
5 Port LAN RJ-45* (Intel Gigabit LAN) 14 Port USB3.0
6 Ports USB2.0 15 Port USB3.0
7 Ports USB2.0 16 Port USB3.0
8 Ports USB2.0 17 Port sortie optique SPDIF
9 Ports USB2.0 18 Port microphone (rose)
* Le port LAN possède deux voyants LED. Veuillez consulter le tableau ci-dessous pour plus de renseignements sur les voyants LED du port LAN.
LED activité / lien LED vitesse
Etat Description Etat Description
| Eteint Aucun lien | Eteint Connexion 10Mbps | ||
| Clignotant | Activité données | Orange | Connexion 100Mbps |
| Allumé | Lien | Vert | Connexion 1Gbps |
** Le connecteur eSATA est partagé avec le connecteur SATA3_4.

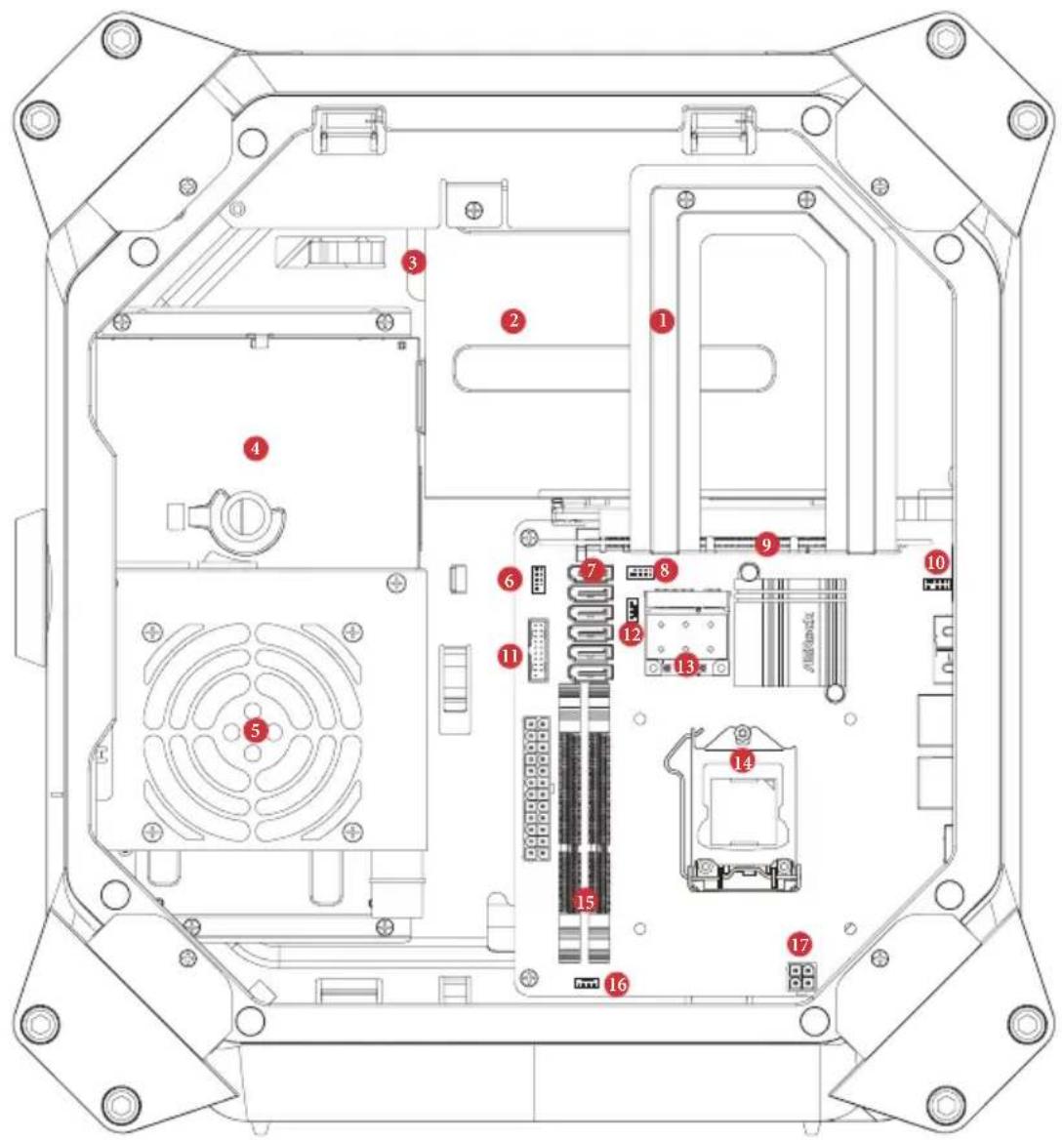

2.3 Vue interne
| 1 Support de maintien du rehausseur de carte | |
| 2 Porte-carte VGA | |
| 3 Plateau pour lecteur de disque dur (compatible avec 4 x HDD 2,5" ou 1 x HDD 3,5) | |
| 4 Plateau ODD + HDD 2,5" | |
| (compatible avec 1 x ODD slot-in et 1 x HDD 2,5") | |
| 5 Bloc d'alimentation | |
| 6 Embase du panneau système | |
| 7 Connecteurs SATA 3.0 | |
| 8 Embases USB 2.0 | |
| 9 Fente PCIe | |
| 10 Connecteur audio panneau avant | |
| 11 Embases USB 3.0 | |
| 12 Connecteurs du ventilateur auxiliaire | |
| 13 Module WiFi 2T2R (802.11ac) | |
| 14 Socket processeur | |
| 15 Sockets DIMM | |
| 16 Connecteurs du ventilateur du châssis | |
| 17 Connecteur d'alimentation ATX 12V | |
Les disques durs ne sont pas livrés avec ce système.
