M8 - Desktop-Computer ASROCK - Kostenlose Bedienungsanleitung

Produkttyp	Kompakter Desktop-Computer
Marke	ASROCK
Modell	M8
Abmessungen (B x T x H)	Ca. 200 x 200 x 50 mm
Gewicht	Ca. 1,5 kg
Stromversorgung	Externes Netzteil 90 W
Prozessor	Intel Core i5 oder i7 (4. Generation)
Arbeitsspeicher (RAM)	Bis zu 16 GB DDR3L
Speicher	SATA 2,5-Zoll-Festplatte + mSATA-Steckplatz
Netzwerkkonnektivität	Wi-Fi 802.11ac, Bluetooth 4.0, Gigabit Ethernet
USB-Anschlüsse	4x USB 3.0, 2x USB 2.0
Videoausgänge	1x HDMI, 1x DisplayPort
Betriebssystem	Vorinstalliertes Windows 8.1
Hauptfunktionen	Multimedia-Desktop, Internet-Browsing, Büroanwendungen
Wartung und Reinigung	Außenfläche mit einem weichen, trockenen Tuch entstauben. Lösungsmittel vermeiden.
Sicherheit	Gehäuse nicht unter Spannung öffnen. Verwenden Sie eine Steckdose mit Erdung.
Ersatzteile und Reparierbarkeit	Festplatte, Speicher, CMOS-Batterie zugänglich. Wenden Sie sich an den ASROCK-Kundendienst.
Allgemeine Informationen	Handbuch als PDF zum Download auf der Website notice-facile.com.

Häufig gestellte Fragen - M8 ASROCK

Wie installiere ich das Betriebssystem auf dem ASROCK M8?

Das Betriebssystem ist in der Regel vorinstalliert. Wenn Sie es neu installieren müssen, verwenden Sie einen bootfähigen USB-Stick mit Windows oder Linux. Starten Sie vom Medium, indem Sie beim Booten F11 drücken.

Kann ich den Arbeitsspeicher (RAM) des ASROCK M8 aufrüsten?

Ja, Sie können RAM-Riegel hinzufügen oder austauschen. Der M8 unterstützt bis zu 16 GB DDR3L im SO-DIMM-Format. Öffnen Sie die untere Abdeckung, um auf die Steckplätze zuzugreifen.

Welche Art von Festplatte kann ich im ASROCK M8 verwenden?

Der M8 akzeptiert eine 2,5-Zoll-SATA-Festplatte (7 mm Höhe) sowie eine mSATA-SSD. Sie können auch die Hauptfestplatte durch eine SSD ersetzen, um eine bessere Leistung zu erzielen.

Wie verbinde ich den ASROCK M8 mit einem Fernseher?

Verwenden Sie den HDMI- oder DisplayPort-Anschluss, um den Computer an einen Fernseher anzuschließen. Stellen Sie sicher, dass der Fernseher auf den entsprechenden Eingang eingestellt ist.

Was tun, wenn der ASROCK M8 nicht einschaltet?

Überprüfen Sie zunächst die Stromversorgung und das Netzkabel. Versuchen Sie, den Netzschalter 10 Sekunden lang gedrückt zu halten, um einen Reset durchzuführen. Wenn das Problem weiterhin besteht, öffnen Sie das Gehäuse und überprüfen Sie die internen Verbindungen.

Wie reinige ich das Innere des ASROCK M8?

Zum Reinigen des Innenraums trennen Sie das Gerät vom Stromnetz und öffnen Sie die Abdeckung. Verwenden Sie Druckluft, um Staub von Lüftern und Kühlkörpern zu entfernen. Vermeiden Sie es, Komponenten mit den Fingern zu berühren.

Kann ich ein optisches Laufwerk in den ASROCK M8 einbauen?

Nein, das Gehäuse des M8 hat keinen Einschub für ein internes optisches Laufwerk. Verwenden Sie bei Bedarf ein externes USB-Laufwerk.

Wie greife ich auf das BIOS des ASROCK M8 zu?

Starten Sie den Computer neu und drücken Sie unmittelbar nach dem Startbildschirm die Taste F2 oder Entf, um ins BIOS zu gelangen.

Unterstützt der ASROCK M8 WLAN?

Ja, der M8 ist mit einem 802.11ac WLAN-Modul und Bluetooth 4.0 ausgestattet. Sie können eine externe Antenne anschließen, wenn das Signal schwach ist.

Wo finde ich Ersatzteile für den ASROCK M8?

Teile wie CMOS-Batterie, Lüfter oder Netzteil können beim ASROCK-Kundendienst oder auf Ersatzteilseiten bestellt werden. Beachten Sie die Handbuchangaben für die Referenzen.

BEDIENUNGSANLEITUNG M8 ASROCK

Vielen Dank, dass Sie sich für das M8 entschieden haben – ein zuverlässiges Gaming-Barebone-System, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten der Hardware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der AS-Rock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Produkt benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. ASRock-Internetseite: http://www.asrock.com.

1.1 Lieferumfang

M8-Barebone-System mit:

M8-Gehäuse

Mini-ITX-Motherboard (vorinstalliert)

Netzteil (vorinstalliert)

Systemlüfter (vorinstalliert)

AC-Netzkabel

Sechskantschraubendreher

Schraubendreherset

Schraubenpaket

Schlüssel für Gehäuseschloss

VGA Support

6 x SATA-Kabel

Support-CD

Schnellinstallationsanleitung

Bedienungsanleitung

Falls etwas fehlen oder beschädigt sein sollte, wenden Sie sich an Ihren autorisierten Händler.

1.2 Produktspezifikationen

Farbe	Storm Black
Material	Stahlgehäuse / Aluminium + Kunststoff
Abmessungen	372 mm (B) x 123 mm (H) x 400 mm (L)
Motherboard	ASRock Z97-M8
Prozessor	Unterstützt Intel® CoreTM i7/i5/i3/Pentium®/Celeron® Prozessoren (Sockel 1150) der 5./ der 4. Generation
Speicher	Unterstützt DDR3 1600/1333/1066 MHz, 2 x SO-DIMM-Steckplätze, max. 16 GB
VGA	Unterstützt 1 x Dual-Steckplatz-Grafikkarte
Optisches Laufwerk	1 x schlankes Slot-In-Laufwerk, Super Multi
Festplatte	Unterstützt 3,5- und 2,5-Zoll-Festplatten
WLAN + BT	2T2R WLAN 802.11ac + BT v4.0
I/O vorne	4 x USB 3.0, 1 x Mikrofon, 1 x Kopfhörer4-in-1-Kartenleser (SD 3.0/MMC/MS/MS PRO)
I/O hinten	1 x hochauflösendes 7.1-Audio mit Creative Sound Core3D,1 x Intel-Gigabit-LAN, 4 x USB 3.0, 4 x USB 2.0,1 x eSATA 2, 1 x DP, 1 x HDMI
Alles-in-Einem-OLED-Taste	A-Command
Kühlung	Oberseite: 2 x 70-mm-Lüfter, Unterseite: 2 x 70-mm-Lüfter
Stromversorgung	SFX PSU 600W (M8-600W sku) / SFX PSU 450W (M8-450W sku)

2 Produktübersicht

Dieses Kapitel enthält Abbildungen mit den Positionen wichtiger Komponenten des M8.

2.1 Vorderseite

1 A-Command (Alles-in-Einem-OLED-Taste)
2 Auswurftaste des optischen LaufwerksA-Command
3 4 x USB 3.0-Ports
4 4-in-1-Kartenleser (SD 3.0/MMC/MS/MS PRO)
5 Mikrofonanschluss
6 Kopfhöreranschluss

2.1.1 Die Funktion von A-Command

Der A-Command ist ein Mehrzweckkontrollregler zum Umschalten zwischen verschiedenen Funktionen.

A-Command steuern

Optionen.

System einschalten

Drücken Sie zum Einschalten des Systems A-Command. Warten Sie, bis das Betriebssystem automatisch lädt.

System abschalten

Wenn das OLED das M8-Logo / Datum und Zeit anzeigt, drücken Sie A-Command und wählen zum Abschalten des Systems „Yes“ (Ja).

Vor Aufrufen von Windows

Es gibt vor Aufrufen des Betriebssystems drei Hauptfunktionen.

Nachdem das Logo zehn Sekunden angezeigt wird, erscheinen Datum und Uhrzeit im Bildschirm.

Das Display erlischt nach fünfminütiger Inaktivität.

Licht im Gehäuse ein-/ausschalten.

Zeit ein-/ausschalten.

Falls diese Option eingeschaltet ist, sind die Bildschirme M8-Logo / Datum und Uhrzeit verfügbar. Falls diese Option ausgeschaltet ist, sind die Bildschirme M8-Logo / Datum und Uhrzeit ausgeblendet.

Unter Windows:

Es gibt nach Aufrufen des Betriebssystems sechs Hauptfunktionen.

Nachdem das Logo zehn Sekunden angezeigt wird, erscheinen Datum und Uhrzeit im Bildschirm.

Das Display erlischt nach fünfminütiger Inaktivität.

Lautstärke durch Drehen des Knopfs nach rechts/links erhöhen/verringern.

Zwischen drei Energieverwaltungsmodi umschalten – Energiesparen, Standard und Geschwindigkeit.

Zwischen verschiedenen Arten kritischer Informationen zur Prüfung des Systemstatus umschalten. Der OLED-Bildschirm zeigt CPU-Frequenz, CPU-Auslastung, LAN-Auslastung oder APM*-Daten.

*APM (Aktionen pro Minute) misst die Anzahl Tastenanschläge/Mausklicks, die Sie in einer Minute ausführen können. Finden Sie heraus, wie schnell sich Ihre Finger bewegen können, indem Sie A-Command zum zählen der APM einmal drücken. Drücken Sie A-Command zum Beenden noch einmal.

Licht im Gehäuse ein/ausschalten oder Good Night LED-Funktion* aktivieren.

Ein: Licht im Gehäuse einschalten

Aus: Licht im Gehäuse ausschalten

Alles aus: Licht im Gehäuse ausschalten; Good Night LED-Funktion aktivieren *ASRock Good Night LED-Technologie bietet Ihnen eine bessere

Schlafumgebung durch Abschaltung nicht benötigter LEDs. Durch Aktivierung von Good Night LED werden Betriebsanzeige/Festplatten-LEDs abgeschaltet, wenn das System eingeschaltet ist. Good Night LED schaltet Betriebsanzeige- und Tastatur-LEDs automatisch ab, wenn das System außerdem den Bereitschafts-/Tiefschlafmodus aufruft.

Zeit ein-/ausschalten.

Falls diese Option eingeschaltet ist, sind die Bildschirme M8-Logo / Datum und Uhrzeit verfügbar. Falls diese Option ausgeschaltet ist, sind die Bildschirme M8-Logo / Datum und Uhrzeit ausgeblendet.

2.2 Rückseite

1 PCIe-Steckplatzabdeckungen
2 I/O-Blende
3 Netzeingang

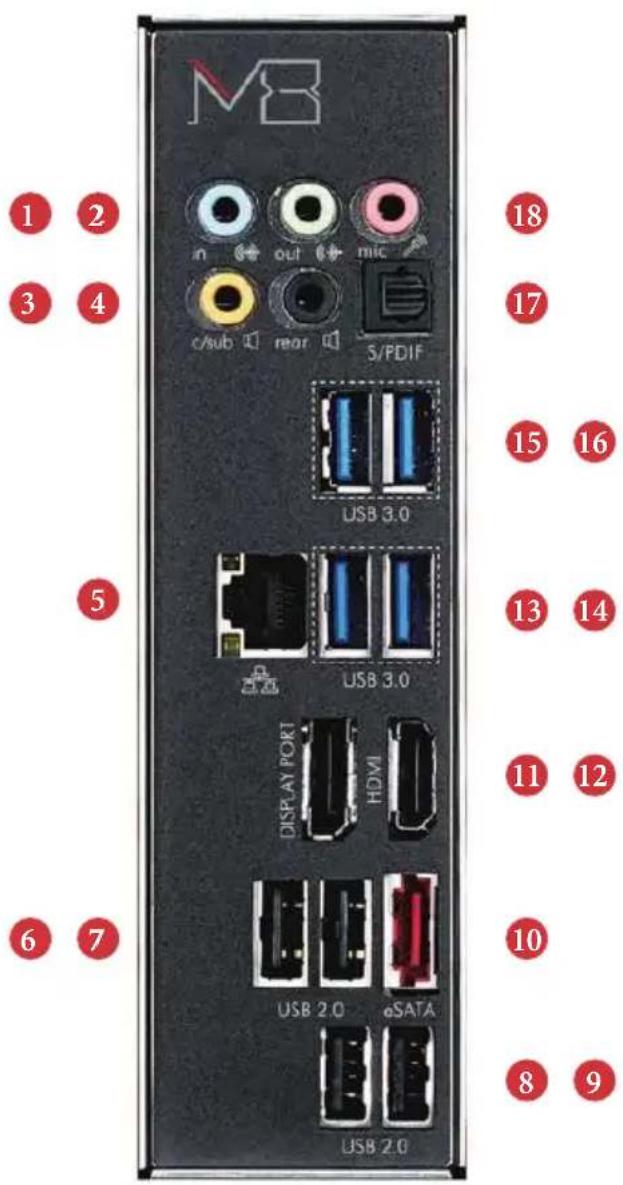

2.2.1 I/O-Blende

Nr. Beschreibung Nr. Beschreibung

1 Line-In-Port (hellblau) 10 eSATA2-Port**
2 Line-Out-Port (grün) 11 DisplayPort
3 Center/Subwoofer-Port (orange) 12 HDMI-Port

4 Rückseitiger Lautsprecherausgang (schwarz) 13 USB 3.0-Port

5 LAN-RJ-45-Port* (Intel-Gigabit-LAN) 14 USB 3.0-Port
6 USB 2.0-Ports 15 USB 3.0-Port
7 USB 2.0-Ports 16 USB 3.0-Port
8 USB 2.0-Ports 17 Optischer SPDIF-Ausgang
9 USB 2.0-Ports 18 Mikrofonanschluss (rosa)

* Es gibt zwei LEDs am LAN-Port. Bitte beachten Sie die nachstehende Tabelle zur Identifikation der LAN-Port-LED.

Geschwindigkeits-LED

Aktivitäts-/Verbindungs-LED

LAN-Port

Aktivitäts- / Verbindungs-LED Geschwindigkeits-LED

Status Beschreibung Status Beschreibung

Aus	Keine Verbindung	Aus	10-Mb/s-Verbindung
Blinkt	Datenaktivität	Orange	100-Mb/s-Verbindung
Ein	Verbindung	Grün	1-Gb/s-Verbindung

** Der eSATA-Anschluss wird mit dem SATA3_4-Anschluss geteilt.

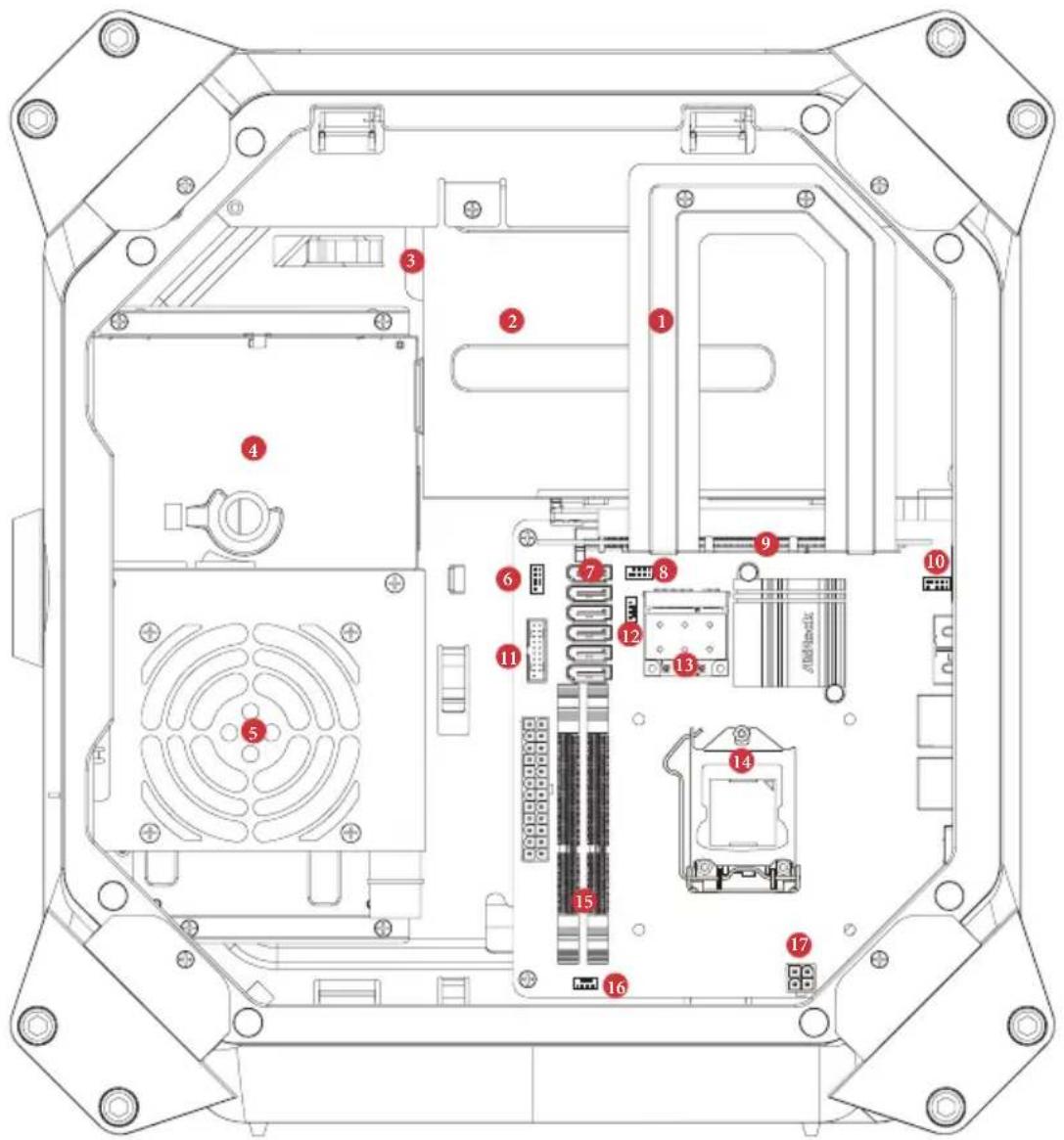

2.3 Innenseite

1 Riser-Kartenhalterung

2 VGA-Kartenhalterung

3 Festplatteneinschub (kompatibel mit vier 2,5-Zoll-Festplatten oder 1 x 3,5-Zoll-Festplatte)

4 ODD- + 2,5-Zoll-Festplatteneinschub

5 Netzteil

6 Systemblende-Stileiste

7 SATA 3.0-Anschlüsse

8 USB 2.0-Stileisten

9 PCIe-Steckplatz

10 Vorderer Audioanschluss

11 USB 3.0-Stileisten

12 Zusatzlüfteranschluss

13 2T2R-WLAN-Modul (802.11ac)

14 CPU-Sockel

15 DIMM-Steckplätze

16 Gehäuselüfteranschluss

17 ATX-12-V-Netzanschluss

Festplatten sind nicht im Lieferumfang dieses Systems enthalten.
