Tipo de produto	Computador de mesa compacto
Marca	ASROCK
Modelo	M8
Dimensões (L x P x A)	Aproximadamente 200 x 200 x 50 mm
Peso	Aproximadamente 1,5 kg
Alimentação	Adaptador de energia externo 90 W
Processador	Intel Core i5 ou i7 (4ª geração)
Memória RAM	Até 16 GB DDR3L
Armazenamento	Disco rígido SATA 2,5 polegadas + slot mSATA
Conectividade de rede	Wi-Fi 802.11ac, Bluetooth 4.0, Gigabit Ethernet
Portas USB	4 portas USB 3.0, 2 portas USB 2.0
Saídas de vídeo	1x HDMI, 1x DisplayPort
Sistema operacional	Windows 8.1 pré-instalado
Funções principais	Desktop multimídia, navegação na internet, escritório
Manutenção e limpeza	Limpar o exterior com um pano macio e seco. Evitar solventes.
Segurança	Não abrir o gabinete com energia. Usar uma tomada elétrica com aterramento.
Peças de reposição e reparabilidade	Disco rígido, memória, bateria CMOS acessíveis. Contate o suporte ASROCK.
Informações gerais	Manual disponível para download em PDF no site notice-facile.com.

Perguntas frequentes - M8 ASROCK

Como instalar o sistema operacional no ASROCK M8?

O sistema operacional geralmente vem pré-instalado. Se precisar reinstalá-lo, use um dispositivo USB inicializável com Windows ou Linux. Inicialize a partir do dispositivo pressionando F11 na inicialização.

Posso atualizar a RAM do ASROCK M8?

Sim, você pode adicionar ou substituir os pentes de RAM. O M8 suporta até 16 GB de DDR3L no formato SO-DIMM. Abra a tampa inferior para acessar os slots.

Que tipo de disco rígido posso usar no ASROCK M8?

O M8 aceita um disco rígido SATA de 2,5 polegadas (7 mm de espessura) e também um disco mSATA. Você também pode substituir o disco principal por um SSD para melhor desempenho.

Como conectar o ASROCK M8 a uma televisão?

Use a porta HDMI ou DisplayPort para conectar o computador a uma televisão. Certifique-se de que a televisão esteja na entrada correspondente.

O que fazer se o ASROCK M8 não ligar?

Verifique primeiro a fonte de alimentação e o cabo do adaptador. Tente manter o botão liga/desliga pressionado por 10 segundos para redefinir. Se o problema persistir, abra o gabinete e verifique as conexões internas.

Como limpar o interior do ASROCK M8?

Para limpar o interior, desconecte o aparelho e abra a tampa. Use ar comprimido para remover a poeira dos ventiladores e do dissipador. Evite tocar nos componentes com os dedos.

Posso instalar uma unidade óptica no ASROCK M8?

Não, o gabinete do M8 não possui slot para unidade óptica interna. Use uma unidade externa USB se necessário.

Como acessar a BIOS do ASROCK M8?

Reinicie o computador e pressione a tecla F2 ou Del imediatamente após a tela de inicialização para entrar na BIOS.

O ASROCK M8 suporta Wi-Fi?

Sim, o M8 é equipado com um módulo Wi-Fi 802.11ac e Bluetooth 4.0. Você pode conectar uma antena externa se o sinal estiver fraco.

Onde encontrar peças de reposição para o ASROCK M8?

Peças como a bateria CMOS, o ventilador ou o adaptador de energia podem ser encomendadas junto ao suporte técnico ASROCK ou em sites de peças de reposição. Consulte o manual para as referências.

MANUAL DE UTILIZADOR M8 ASROCK

Obrigado por ter comprado o M8, um sistema barebone fiável para jogos produzido sob os rigorosos critérios de controlo de qualidade da ASRock. Este sistema oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Dado que as especificações do hardware poderão ser actualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão actualizada estará disponível no Web site da ASRock sem aviso prévio. Se necessitar de assistência técnica relacionada com este produto, visite o nosso Website para obter informações específicas acerca do modelo que está a utilizar. Website da ASRock: http://www.asrock.com.

1.1 Conteúdo da embalagem

Sistema Barebone M8 com:

Chassis M8

Placa principal Mini-ITX (pré-instalada)

Fonte de alimentação (pré-instalada)

Ventoinha do sistema (pré-instalada)

Cabo de alimentação AC

Chave de fendas hexagonal

Chave de bloqueio do chassis

VGA Support

6 x cabo SATA

CD de suporte

Guia de instalação rápida

Manual do utilizador

Se quaisquer dos itens estiver em falta ou danificado, contacte o revendedor autorizado.

1.2 Especificações do produto

Cor	Preto tempestade
Material	Corpo em aço / Alumínio + Plástico
Dimensões	372 mm (L) x 123 mm (A) x 400 mm (C)
Placa principal	ASRock Z97-M8
CPU	Suporta Processadores de 5a /4a Geracao Intel® CoreTM i7/ i5/i3/Pentium®/Celeron® (Soquete 1150)
Memória	Suporta DDR3 1600/1333/1066 MHz, 2 x ranhuras SO-DIMM, Máx. 16GB
VGA	Suporta 1 x placa gráfica de ranhura dupla
Unidade óptica	1 x Unidade Super-Multi de entrada de ranhura
Disco rígido	Suporta unidades HDD de 2,5" e 3,5"
WiFi + BT	2T2R WiFi 802.11ac + BT v4.0
E/S frontal	4 x USB 3.0, 1 x MIC, 1 x AuscultadoresLeitor de cartões 4-em-1 (SD3.0/MMC/MS/MS PRO)
E/S traseira	1 x Áudio HD 7,1 com Creative Sound Core3D, 1 x Intel Gigabit LAN, 4 x USB3.0, 4 x USB2.0, 1 x eSATA2, 1 x DP, 1 x HDMI
Botão OLEDtudo em um	A-Command
Arrefecimento	Superior: 2 x ventoinhas de 70 mm, Inferior: 2 x ventoinhas de 70 mm
Fonte de alimentação	SFX PSU 600W (M8-600W sku) / SFX PSU 450W (M8-450W sku)

2 Descrição geral do produto

Este capítulo apresenta diagramas que mostram a localização dos componentes do sistema M8.

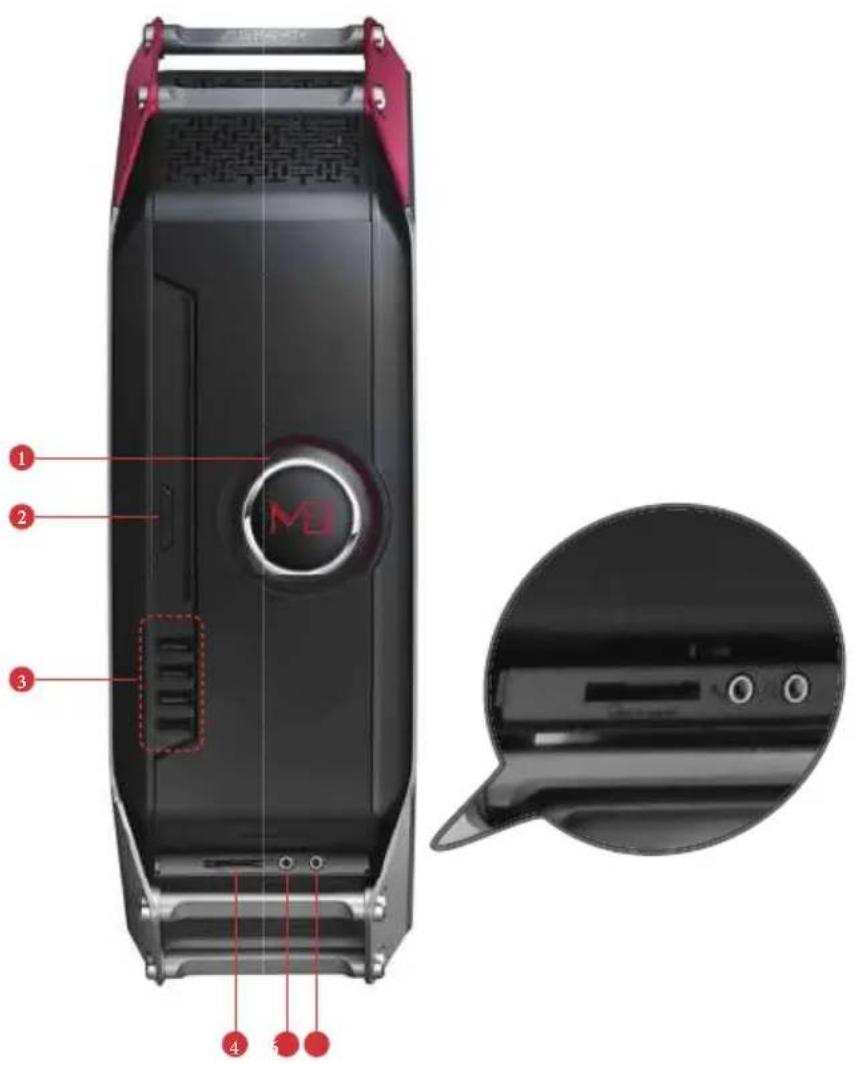

2.1 Vista frontal

1 A-Command (Botão OLED tudo em um)
2 Botão de ejecção do disco óptico
3 4 x portas USB 3.0
4 Leitor de cartões 4-em-1 (SD3.0/MMC/MS/MS PRO)
5 Tomada para microfone
6 Tomada para auscultadores

2.1.1 A função do A-Command

O A-Command é um botão controlador multifunções que é utilizado para percorrer as diversas funções.

Controlar o A-Command

Ligar o sistema

Prima o botão A-Command para ligar o sistema. Aguarde que o sistema operativo carregue automaticamente.

Desligar o sistema

Quando o visor OLED mostrar o logótipo M8 Logo / data e hora, prima o botão A-Command e seleccione "Yes" (Sim) para desligar o sistema.

Existem três funções principais antes de entrar no SO.

Após a exibição do logótipo durante dez segundos, o visor exibirá a data e hora. O visor irá desligar se estiver inactivo durante cinco segundos.

Ligar/desligar a luz da caixa.

Activar/desactivar a exibição da hora.

Se esta opção estiver activada, o visor apresentará o logótipo M8 / Data e hora.

Se esta opção estiver desactivada, o visor não apresentará o logótipo M8 / Data e hora.

No Windows:

Existem seis funções principais depois de entrar no SO.

Após a exibição do logótipo durante dez segundos, o visor exibirá a data e hora. O visor irá desligar se estiver inactivo durante cinco segundos.

Aumentar/diminuir o nível do volume rodando o botão para a direita/esquerda.

Alternar entre três modos de gestão de energia - Eco, Normal ou Velocidade.

Alternar entre vários tipos de informações críticas para verificar o estado do sistema. O visor OLED mostra a frequência de CPU, utilização de CPU, utilização de LAN, ou dados APM*.

*APM (Acções por minuto) mede o número de acções de clique no teclado/rato que podem ser executadas num minuto. Para saber com que rapidez os seus dedos podem mover-se, prima o botão A-Command uma vez para iniciar a contagem APM. Prima o botão A-Command novamente para parar.

Ligar/desligar a luz da caixa ou activar a função de LED de Boa Noite*.

Ligar: Ligar a luz da caixa

Desligar: Desligar a luz da caixa

Desligar tudo: Desligar a luz da caixa; activar a função de LED de Boa Noite

*A tecnologia LED de Boa Noite da ASRock proporciona-lhe um melhor ambiente de sono desligando os LEDs não essenciais. Ao activar a função LED de Boa Noite, os LEDs de Energia/HDD serão desligados quando o sistema estiver ligado. A função de LED de Boa Noite irá também desligar automaticamente os LEDs de Energia e do Teclado quando o sistema entrar no modo de Suspensão/Hibernação.

Activar/desactivar a exibição da hora.

Se esta opção estiver activada, o visor apresentará o logótipo M8 / Data e hora.

Se esta opção estiver desactivada, o visor não apresentará o logótipo M8 / Data e hora.

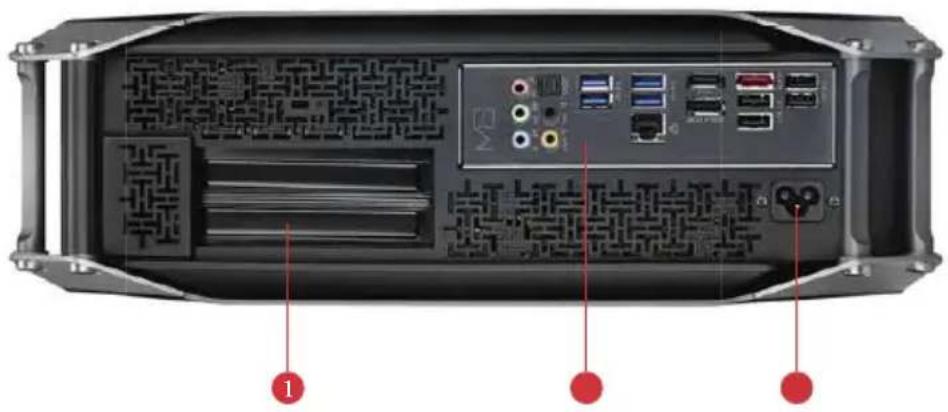

2.2 Vista posterior

N.º Descrição N.º Descrição

1 Porta entrada de linha (azul claro) 10 Porta eSATA2**
2 Porta de saída de linha (verde claro) 11 DisplayPort
3 Porta de Subwoofer/Centro (laranja) 12 Porta HDMI
4 Porta de saída do altifalante traseiro (preto) 13 Porta USB3.0

5 Porta LAN RJ-45* (Intel Gigabit LAN) 14 Porta USB3.0

6 Portas USB 2.0 15 Porta USB3.0

7 Portas USB 2.0 16 Porta USB3.0

* Existem dois LEDs na porta LAN. Consulte a tabela abaixo para as indicações do LED da porta LAN.

LED DE VELOCIDADE

LED ACTIVIDADE/LIGAÇÃO

Porta LAN

LED de actividade/ligação LED de Velocidade

Estado Descrição Estado Descrição

Desligado Sem ligação		Desligado Ligação de 10Mbps
Intermitente	Actividade de dados	Laranja	Ligação de 100Mbps
Ligado	Ligação	Verde	Ligação de 1Gbps

** O conector eSATA é partilhado pelo conector SATA3_4.

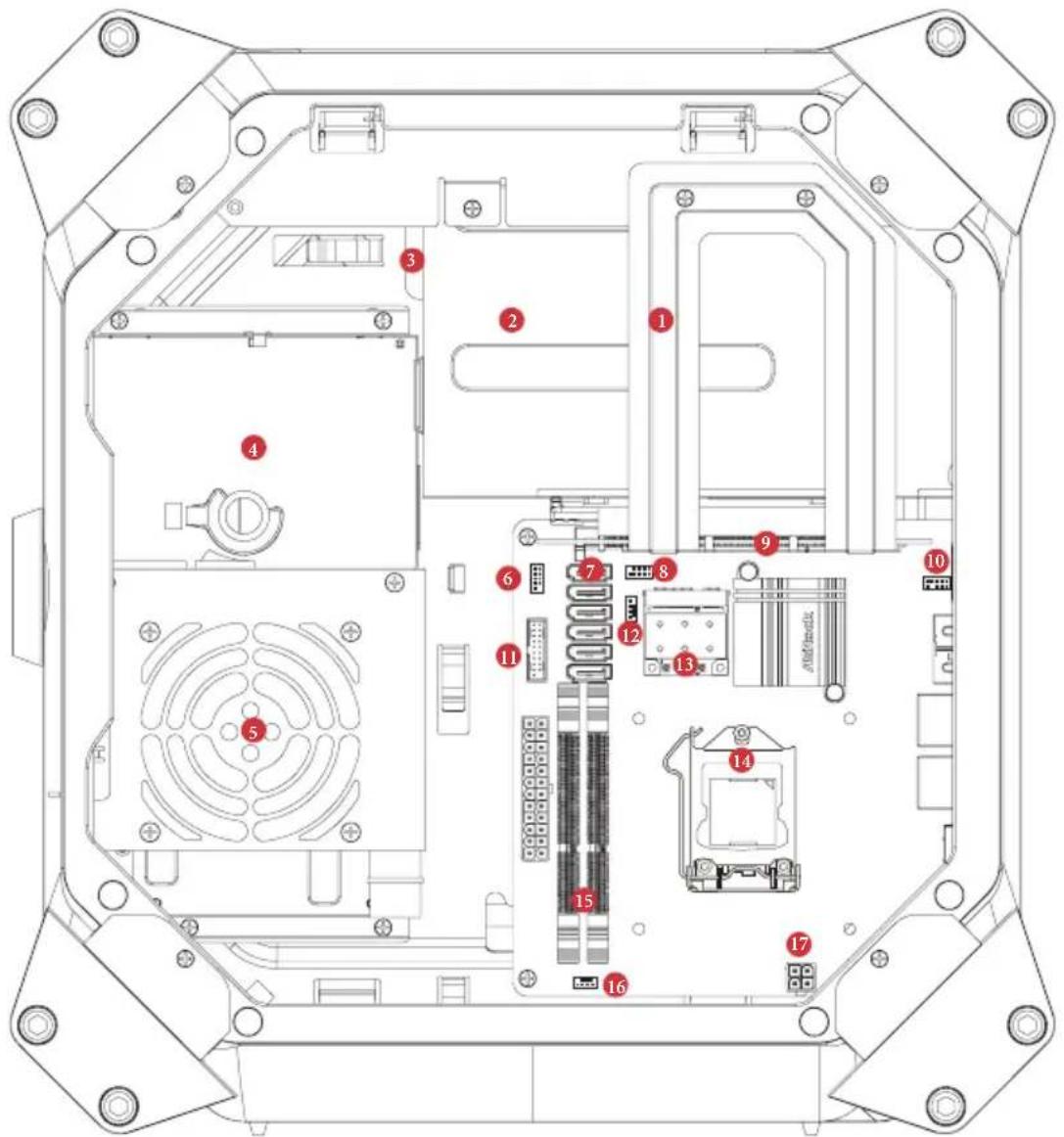

2.3 Vista interna

1 Suporte de retenção da placa
2 Suporte da placa VGA
3 Compartimento da unidade de disco rígido (compatível com 4 x HDD de 2,5" ou 1 x HDD de 3,5")
4 Compartimento de ODD + HDD de 2,5" HDD (compatível com 1 x ODD de entrada de ranhura e 1 x HDD de 2,5")
5 Fonte de alimentação
6 Terminal do painel de sistema
7 Conectores SATA 3.0
8 Terminais USB 2,0
9 Ranhura PCIe

10 Conector de áudio do painel frontal

11 Terminais USB 3,0

12 Conector da ventoinha auxiliar

13 Módulo WiFi 2T2R (802.11ac)

14 CPU socket

Este sistema não inclui os discos rígidos.
