MANUAL DE UTILIZADOR Jupiter Q370 ASROCK

Системная плата снабжена одним электронным переключателем: Кнопка питания. Кнопка питания (SW1) (См. стр. 3, № 1) Кнопка питания предназначена для быстрого включения и выключения системы.69 Q370D4-P1 Português Como as especicações da placa-mãe e do soware do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. 1 Introdução Obrigado por comprar a placa mãe Q370D4-P1. Nesta documentação, Capítulo 1 e 2 contém a introdução da placa-mãe e guias de instalação passo a passo. O Capítulo 3 contém o guia de operação do soware e utilitários. O Capítulo 4 contém o guia de conguração da BIOS.

1.1 Conteúdo da embalagem

Guia de Instalação Rápida Q370D4-P1

1 x Parafuso para Módulo WiFi (M2*2) (Opcional) Como as especicações da placa-mãe e do soware do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio.70 Português

Design com 5 fases de alimentação

Suporta a tecnologia Intel® Tecnologia de Gestão Ativa 12.0

e a Tecnologia de Gestão Ativa Intel®

12.0 pode ser suportada apenas com a família de processadores

Suporta memória DDR4 2666/2400/2133, não ECC, sem memória intermédia

Capacidade máxima da memória do sistema: 32GB

Suporta Extreme Memory Prole (XMP) 2.0 da Intel® Slot de expansão

Os grácos incorporados Intel® UHD e as saídas VGA só podem ser suportados com processadores com GPU integrada.

Memória compartilhada máxima de 1.024MB

• O tamanho da memória compartilhada máxima pode variar de diferentes sistemas operacionais.

• Suporta até 3 monitores simultaneamente

Suporta HDMI com resolução máx. até 4K x 2K (4096x2160) @ 30Hz

Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz

Suporta DisplayPort 1.2 com resolução máx. até 4K x 2K (4096x2304) @ 60Hz

Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)

Suporta reprodução HD Ultra (UHD) 4K com portas HDMI e DisplayPort 1.2 Áudio

Oferece Suporte à Proteção de Relâmpago/ESD

1 x botão Liga/Desliga

2 x Portas USB 3.1 Gen1 Tipo A (Suporta Proteção ESD)

2 x Portas USB 3.1 Gen2 Tipo C (Suporta Proteção ESD)

1 x Entrada de microfone72 Português E/S do painel posterior

1 x Adaptador CC (Compatível com o adaptador de força de 19V)*

4 x Portas USB 3.1 Gen1 (Suporta Proteção ESD)

1 SATA3 6,0 Gb/s com conector de alimentação, suporta NCQ, AHCI e Hot Plug

• Suporta NVMe SSD nos discos de inicialização Conector

1 x Gabinete de Alimentação de Intrusão

1 x Conector da ventoinha da CPU (4 pinos)

1 x Coletor de Recuperação ROM Funções da BIOS

ACPI 6.0 compatível com eventos de despertar

Tacômetro da Ventoinha da CPU

Ventoinha silenciosa da CPU (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU)

Controle de Multivelocidades Ventoinha CPU

Detecção de ABERTURA da CAIXA

Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore73 Q370D4-P1 Português

Microso® Windows® 10 64-bit Certicações

Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos compo- nentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabi- lizamos por possíveis danos causados pelo overclocking.74 Português

1.3 Conguração dos jumpers

A imagem abaixo mostra como os jumpers são congurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos. Apagar o Jumper CMOS (CLRMOS1) (ver p.1, N.º 1) CLRMOS1 permite que você limpe os dados do CMOS. Para apagar e reinicializar os parâmetros do sistema nos valores predenidos, desligue o computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos, use uma capa de jumper para fazer curto do pino 2 e do pino3 no CLRMOS1 por 5 segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS. Por favor, observe que a senha, data, hora e perl padrão do usuário serão apagados só se a bateria CMOS for removida. Apagar CMOS Padrão

1. O botão para limpar o CMOS tem a mesma função do Jumper para limpar o CMOS.

2. Se você apagar o CMOS, poderá ser detectada a abertura da caixa. Ajuste a opção do BIOS

"Limpar estado" para limpar o registo anterior de estado de intrusão no chassis.75 Q370D4-P1 Português

1.4 Suportes e conectores onboard

Conector Serial ATA3 (SATA0: ver p.1, N.º 5) Este conector SATA3 suporta cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s. Conectores do ventilador da CPU (CPU_FAN1 de 4 pinos) (ver p.1, N.º 3) Esta placa mãe inclui um conec- tor de ventilador da CPU (Ven- tilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3. Suporte da porta serial (COM1 de 9 pinos) (ver p.1, N.º 8) Este suporte COM1 recebe um módulo da porta serial. Suporte de intrusão do chassi (CI1 de 2 pinos) (ver p.1, N.º 7) Esta placa-mãe suporta a função de detecção de ABERTURA da CAIXA que detecta se a tampa do chassi foi removida. Esta função requer um chassi com design de detecção de intrusão. Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre es- tes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

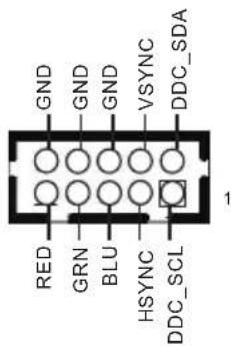

Português Coletor de Saída Amp de Áudio 2,5W (MONO1 de 2 pinos) (ver p.1, N.º 4) Por favor, conecte o alto- falante do chassi a este suporte. Coletor de Recuperação ROM (ROM_R de 7 pinos) (ver p.1, N.º 6) Este Conector de Recuperação ROM permite aos técnicos quali- cados recarregar o rmware no SPI boot ash no caso que existir problemas com os dados. Suporte D-Sub (VGA1 de 10 pinos) (ver p.1, N.º 9) Esta plataforma deve ser conectada a um monitor D-Sub por um cabo adaptador MONO_OUT
