РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Jupiter Q370 ASROCK

Благодарим вас за приобретение системной платы Q370D4-P1. Разделы 1 и 2 настоящего документа содержат общие сведения о системной плате и пошаговые инструкции по установке. Раздел 3 содержит инструкции по использованию программного обеспечения и утилит. Раздел 4 содержит инструкции по настройке BIOS.

По причине обновления характеристик системной платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления.

1.1 Комплект поставки

• Системная плата Q370D4-P1
- Краткое руководство по установке Q370D4-P1
• Диск с ПО Q370D4-P1
• 1 кабеля передачи данных Serial ATA (SATA) и шнур питания (приобретается отдельно)
• 1 винт для разъема M.2 (M2*2) (приобретается отдельно)
• 1 винт для модуля WiFi (M2*2) (приобретается отдельно)

1.2 Технические характеристики

Платформа	• 17,0 x 17,2 см
ЦП	• Поддержка процессоров 8^ro поколения Intel® Core ^TM (Socket 1151)• Поддерживаются ЦП мощностью до 65 Вт.• Система питания 5• Поддерживается технология Intel® Turbo Boost 2.0
Чипсет	• Intel® Q370• Поддержка технологии Intel® vPro ^TM • Поддержка технологии Intel® Active Management 12.0* Поддержка технологий Intel® vPro ^TM и Intel® Active Management 12.0 доступна только для процессоров семейства Intel® Core ^TM vPro ^TM
Память	• Двухканальная память DDR4• 2 слота DDR4 DIMM• Поддерживаются модули небуферизованной памяти DDR4 2666/2400/2133 без ECC.• Максимальный объем ОЗУ: 32 ГБ• Поддерживается Intel® Extreme Memory Profile (XMP) 2.0
Слоты расширения	• 1 слот M.2 (ключ E) для модуля WiFi/BT типа 2230
Графическая подсистема	• Встроенный видеодаптер Intel® UHD Graphics и выходы VGA поддерживаются только при использовании ЦП со встроенными графическими процессорами.• Поддерживаемые встроенные технологии визуализации Intel® UHD Graphics: Intel® Quick Sync Video с полностью аппаратным кодированием1 в форматах AVC, MVC (S3D) и MPEG-2, Intel® InTru ^TM 3D, технология Intel® Clear Video HD, Intel® Insider ^TM , Intel® UHD Graphics• DirectX 12• Программно-аппаратное кодирование-декодирование: AVC/H.264, HEVC/H.265 8 бит, HEVC/H.265 10 бит, VP8, VP9 8 бит, VP9 10 бит (только декодирование), MPEG2, MJPEG, VC-1 (только декодирование)

• Максимальный объем общей памяти 1024 МБ

* Максимальный объем общей памяти зависит от операционной системы.

- Четыре графических выхода: DisplayPort 1.2, DisplayPort 1.2, HDMI и D-Sub

* Поддерживается вывод одновременно на 3 монитора

- Поддержка HDMI с максимальным разрешением до 4K x 2K (4096x2160) при частоте обновления 30 Гц

- Поддерживается D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

- Поддерживается DisplayPort 1.2 с максимальным разрешением до 4K x 2K (4096x2304) при 60 Гц

- Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет), xvYCC и HBR (High Bit Rate Audio) через порт HDMI (требуется соответствующий HDMI-монитор)

- Поддерживается функция HDCP через порты HDMI и DisplayPort 1.2

- Поддержка вывода видео с разрешением 4K Ultra HD (UHD) на порты HDMI и DisplayPort 1.2

Звук

• Аудиокодек Realtek ALC233-VB2

• 1 гнездо для наушников или гарнитуры

• 1 микрофонный вход

LAN

• Gigabit Ethernet 10/100/1000 Мбит/с

• Giga PHY Intel ^® I219LM

• Поддерживается пробуждение по ЛВС

- Молниезащита и защита от электростатических разрядов

• Поддерживается Energy Efficient Ethernet 802.3az

- Поддерживается PXE

Порты

• 1 кнопка питания

ввода-

• 1 гнездо для наушников или гарнитуры

вывода на

• 2 порт USB 3.1 Gen1 тип A (с защитой от электростатических разрядов)

передней

- 2 порт USB 3.1 Gen2 тип C (с защитой от электростатических разрядов)

панели

• 1 микрофонный вход

Порты ввода-вывода на задней панели	1 вход питания постоянного тока (совместим с 19-В блоком питания)*Рекомендуется использовать адаптер питания 90 Ватт для ЦП 65 Ватт и адаптер питания 65 Ватт для ЦП 35 Ватт.1 гнездо для наушников1 порт HDMI2 порт DisplayPort 1.24 портов USB 3.1 Gen1 (с защитой от электростатических разрядов)1 порт ЛВС RJ-45 с индикаторами («Активность/ Соединение» и «Скорость»)
Запоминающие устройства	1 порт SATA3 6,0 Гбит/с с разъемом питания, поддержкой NCQ, АНСI и «горячего» подключения1 разъем Ultra M.2 поддерживает модуль M.2 SATA3 типа 2280 со скоростью обмена данными 6,0 Гбит/с и модуль M.2 PCI Express до версии Gen3 x4 (32 Гбит/с)*Поддержка технологии Intel® OptaneTM* Поддерживаются в качестве загрузочных SSD-диски типа NVMe.
Разъемы	1 Колодка D-Sub1 колодка COM-порта1 х колодка для датчика вскрытия корпуса1 разъем для вентилятора охлаждения ЦП, 4-контактный1 колодка для внутреннего динамика1 колодка моно-выхода1 колодка восстановления ПЗУ
Параметры BIOS	AMI UEFI Legal BIOS с поддержкой многоязычного графического интерфейсаПоддержка функций пробуждения по стандарту ACPI 6.0Поддержка SMBIOS 2.7
Контроль оборудования	Датчик температуры ЦПТахометр вентилятора ЦПБесшумный вентилятор ЦП (с автоматической регулировкой скорости вращения корпусного вентилятора по температуре процессора)Регулировка скорости вращения вентилятора ЦПДатчик вскрытия корпусаКонтроль напряжений: +12 В, +5 В, +3,3 В, Vcore ЦП

Операционные

системы

- Microsoft® Windows® 10 (64-разрядная)

Сертификация

• FCC, CE
• Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них перемычки-колпачка.

Short

Open

Перемычка сброса настроек CMOS (CLRMOS1)

(см. стр. 1, № 1)

По умолчанию

Сброс настроек CMOS

CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Выждите 15 секунд и перемычкой замкните контакты 2 и 3 на CLRMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS.

1. Предназначение кнопки сброса настроек CMOS аналогично предназначению перемычки сброса настроек CMOS.
2. Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.

1.4 Колодки и разъемы, расположенные на системной плате

Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.

Разъем Serial ATA3

(SATA0:

см. стр. 1, № 5)

Этот разъем SATA3 предназначен для подключения кабелей данных SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гбит/с.

Разъемы вентиляторов ЦП

(4-контакта, CPU_FAN1)

(см. стр. 1, № 3)

Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.

Колодка последовательного порта

(9-контактная, COM1)

(см. стр. 8, № 1)

Колодка COM1 поддерживает подключение модуля последовательного порта.

Колодка для датчика вскрытия корпуса

(2-контактная, CI1)

(см. стр. 7, № 1)

Эта материнская плата поддерживает технологию определения вскрытия корпуса по снятию верхней части корпуса. Для этой технологии необходим корпус с функцией определения вскрытия.

Колодка вывода усилителя звука 2,5 Ватт (2-контактный, MONO1) (см. стр. 4, № 1)

MONO_OUT+ 1 Предназначена для MONO_OUT- 2 подключения динамика корпуса.

Колодка восстановления ПЗУ (7-контактный ROM_R) (см. стр. 6, № 1)

Этот разъем для восстановления ПЗУ позволяет квалифицированным специалистам перезагрузить микропрограмму в память загрузки SPI в случае возникновения проблемы с данными.

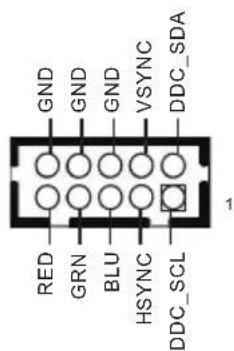

Колодка D-Sub (10-контактов, VGA1) (см. стр. 9, № 1)

Этот разъем служит для подключения монитора D-Sub с помощью кабеля адаптера

1.5 Электронный переключатель

Системная плата снабжена одним электронным переключателем:

Кнопка питания.

Кнопка питания

(SW1)

(См. стр. 3, № 1)

Кнопка питания

предназначена для быстрого

включения и выключения

системы.
