Jupiter Q370 - Ordinateur de bureau ASROCK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Détails
Processeur	Intel Core i7-8700, 6 cœurs, jusqu'à 4,6 GHz
Chipset	Intel Q370
RAM	Supporte jusqu'à 64 Go DDR4
Stockage	2 x M.2, 4 x SATA III
Graphiques	Intel UHD Graphics 630
Ports USB	6 x USB 3.1 Gen1, 2 x USB 3.1 Gen2
Connectivité Réseau	Ethernet Gigabit, Wi-Fi en option
Dimensions	Mini PC, dimensions compactes
Utilisation	Idéal pour les bureaux, applications professionnelles et multimédia
Maintenance	Accès facile aux composants pour mise à niveau et nettoyage
Sécurité	TPM 2.0, prise en charge de BitLocker
Informations Générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - Jupiter Q370 ASROCK

Comment démarrer mon ASROCK Jupiter Q370 pour la première fois ?

Assurez-vous que tous les câbles sont correctement branchés et que l'ordinateur est alimenté. Appuyez sur le bouton d'alimentation à l'avant de l'ordinateur pour le démarrer.

Que faire si mon ASROCK Jupiter Q370 ne s'allume pas ?

Vérifiez que l'alimentation est bien connectée et fonctionnelle. Testez avec une autre prise électrique. Si le problème persiste, contactez le support technique.

Comment accéder au BIOS sur l'ASROCK Jupiter Q370 ?

Redémarrez l'ordinateur et appuyez sur la touche 'F2' ou 'Del' lorsque le logo ASROCK apparaît pour accéder au BIOS.

Mon ASROCK Jupiter Q370 ne détecte pas ma RAM, que faire ?

Assurez-vous que les modules de RAM sont correctement installés dans les emplacements prévus. Essayez de les retirer et de les réinstaller. Si le problème persiste, testez chaque module individuellement.

Comment mettre à jour le système d'exploitation sur mon ASROCK Jupiter Q370 ?

Connectez-vous à Internet, ouvrez les paramètres de votre système d'exploitation et recherchez les mises à jour. Suivez les instructions pour installer les mises à jour disponibles.

Que faire si l'ordinateur se fige ou redémarre aléatoirement ?

Vérifiez si des logiciels ou pilotes récents peuvent causer le problème. Exécutez un diagnostic matériel et vérifiez la température de votre système pour éviter la surchauffe.

Comment connecter mon ASROCK Jupiter Q370 à un réseau Wi-Fi ?

Accédez aux paramètres réseau de votre système d'exploitation, sélectionnez le réseau Wi-Fi souhaité, entrez le mot de passe et connectez-vous.

Comment résoudre des problèmes de son sur mon ASROCK Jupiter Q370 ?

Vérifiez que les haut-parleurs ou le casque sont correctement branchés. Assurez-vous que le volume n'est pas muet et que les pilotes audio sont à jour.

Mon ASROCK Jupiter Q370 fait des bruits étranges, que faire ?

Identifiez l'origine du bruit. Si le bruit provient du disque dur ou du ventilateur, il pourrait être nécessaire de remplacer ces composants. Contactez un professionnel si nécessaire.

Comment réinitialiser mon ASROCK Jupiter Q370 aux paramètres d'usine ?

Accédez aux paramètres de votre système d'exploitation, recherchez l'option de réinitialisation et suivez les instructions pour restaurer les paramètres d'usine.

Où puis-je trouver des pilotes pour mon ASROCK Jupiter Q370 ?

Visitez le site officiel d'ASROCK, recherchez votre modèle et téléchargez les pilotes nécessaires à partir de la section support.

MODE D'EMPLOI Jupiter Q370 ASROCK

Das Motherboard hat einen intelligenten Schalter: Ein-/Austaste. Ein-/Austaste (SW1) (siehe S. 3, Nr. 1) Mit der Ein-/Austaste kann der Benutzer das System schnell ein-/abschalten.33 Q370D4-P1 Français Français Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis. 1 Introduction Merci d'avoir acheté cette carte mère Q370D4-P1. Dans cette documentation, les Chapitres 1 et 2 sont consacrés à la présentation de la carte mère et à son installation étape par étape. Le Chapitre 3 contient le guide d’utilisation du logiciel et des utilitaires. Le

Chapitre 4 contient le guide de conguration du BIOS.

Carte mère Q370D4-P1

1 x câbles de données Serial ATA (SATA) avec alimentation (optionnel)

1 x vis pour socket M.2 (M2*2) (optionnel)

1 x vis pour module Wi-Fi (M2*2) (optionnel) Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis.34 Français Français

Prend en charge les processeurs 8 ème génération Intel® Core

Prend en charge les unités centrales jusqu’à 65W

Alimentation à 5 phases

Technology et Intel® Active Management Technology 12.0 peuvent être pris en charge uniquement avec la famille de processeurs Intel® Core

Capacité max. de la mémoire système : 32Go

La technologie Intel® UHD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

• La taille de la mémoire partagée maximale peut varier selon les diérents systèmes d'exploitation.

Quatre options de sortie graphique : DisplayPort 1.2, DisplayPort 1.2, HDMI et D-Sub

• Prend en charge jusqu'à 3 écrans simultanément

Prend en charge la technologie HDMI avec résolution maximale de 4K x 2K (4096x2160) @ 30Hz

Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge la technologie DisplayPort 1.2 avec résolution maximale de 4K x 2K (4096x2304) @ 60Hz

Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)

Prend en charge la lecture 4K Ultra HD (UHD) avec les ports HDMI et DisplayPort 1.2 Audio

1 x sortie casque téléphonique/casque d’écoute

1 x Entrée MICRO Réseau

Prend en charge la fonction Wake-On-LAN

Prend en charge la protection contre la foudre/les décharges électrostatiques

Prend en charge la fonction d’économie d’énergie Ethernet 802.3az

Prend en charge PXE Connectique E/S du pan- neau avant

1 x bouton d’alimentation

1 x sortie casque téléphonique/casque d’écoute

2 x port USB 3.1 Gen1 type A (Protection contre les décharges électrostatiques)

2 x ports USB 3.1 Gen2 type C (Protection contre les décharges électrostatiques)

1 x prise d'entrée micro36 Français Français Connectique du panneau arrière

1 x prise CC (Compatible avec l'adaptateur secteur 19 V)*

• Veuillez utiliser un adaptateur secteur 90W pour le CPU 65 W et un adaptateur secteur 65W pour le CPU 35 W.

4 x ports USB 3.1 Gen1 (Protection contre les décharges électrostatiques)

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE) Stockage

1 x SATA3 6,0 Go/s avec connecteur d'alimentation, prise en charge de NCQ, AHCI et Hot Plug

1 x socket Ultra M.2, prise en charge des modules M.2 SATA3 6,0 Go/s type 2280 et M.2 PCI Express jusqu'à Gen3 x4 (32 Go/s)*

• Prend en charge les SSD NVMe comme disques de démarrage Connecteur

1 x embase pour port COM

1 x embase d’intrusion châssis

1 x connecteur pour ventilateur de CPU (4 broches)

1 x embase de haut-parleur interne

1 x embase de sortie mono

1 x embase de récupération ROM Caractéris- tiques du BIOS

BIOS UEFI AMI avec prise en charge d’interface graphique multilingue

Compatible SMBIOS 2.7 Surveillance du matériel

Détection de la température du processeur

Tachéomètre ventilateur processeur

Ventilateur silencieux processeur (réglage automatique de la vitesse du ventilateur du châssis d’après la température du processeur)

Contrôle multi-vitesses du ventilateur du processeur

Détection CHÂSSIS OUVERT

Surveillance de la tension d’alimentation : +12V, +5V, +3,3V, CPU Vcore37 Q370D4-P1 Français Français Système d’exploitation

ErP/EuP Ready (alimentation ErP/EuP ready requise) Il est important de signaler que l’overclocking présente certains risques, incluant des modica- tions du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils d’over- clocking développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l’overclocking.38 Français Français

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court- circuité». Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est «ouvert». L’illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont «court-circuitées» si un capuchon de cavalier est posé sur ces 2 broches. Cavalier Clear CMOS (CLRMOS1) (voir p.1, No. 1) CLRMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement eacés en cas de retrait de la pile de la CMOS. Fonction Clear CMOS Par défaut

1. Le bouton Clear CMOS possède la même fonction que le cavalier (jumper) Clear CMOS.

2. Si vous eacez la CMOS, l’alerte de châssis ouvert peut se déclencher. Veuillez régler l’option du

BIOS sur «Eacer » pour supprimer l’historique des intrusions de châssis précédentes.39 Q370D4-P1 Français Français

1.4 Embases et connecteurs de la carte mère

Connecteur Serial ATA3 (SATA0: voir p.1, No. 5) Ce connecteur SATA3 prend en charge les câbles de données SATA pour les périphériques de stockage internes avec un taux de transfert maximal de 6,0 Gb/s. Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 3) Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3. Embase pour port série (COM1 à 9 broches) (voir p.1, No. 8) Cette embase COM1 prend en charge un module de port série. Embase d’intrusion châssis (CI1 à 2 broches) (voir p.1, No. 7) Cette carte mère prend en charge la fonction de détection CHASSIS OUVERT qui alerte l’utilisateur en cas de retrait du boîtier du châssis. Cette fonction requiert un châssis à conception intégrant la détection d’intrusion. Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

CPU_FFAN_VOLTAGEGNDAN_SPEED

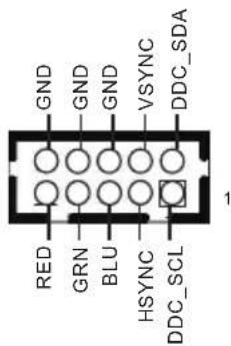

Français Français Embase de sortie Amp audio 2,5W (MONO1 à 2 broches) (voir p.1, No. 4) Veuillez brancher le haut- parleur du châssis sur cette embase. Embase de récupération ROM (ROM_R à 7 broches) (voir p.1, No. 6) Ce connecteur de récupération ROM permet à des techniciens qualiés de recharger le rmware dans la mémoire ash de démarrage SPI en cas de problème avec les données. Embase D-Sub (VGA1 à 10 broches) (voir p.1, No. 9) Cette embase sert à connecter un moniteur D-Sub via un câble adaptateur MONO_OUT
