사용 설명서 Jupiter Q370 ASROCK

Q370D4-P1 마더보드를 구입해 주셔서 감사합니다. 이 문서에서 1 장과 2 장에서는 마더보드를 소개하고 단계적 설치 지침을 설명합니다. 3 장에서는 소프트웨어 및 스틸리티의 사용 지침을 설명합니다. 4 장에서는 BIOS 설정의 구성 지침을 설명합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 예고 없이 변경될 수 있습니다.

1.1 포장 내용물

• Q370D4-P1 마더보드
• Q370D4-P1 빠른 설치 안내서
• Q370D4-P1 지원 CD
- 전원 공급형 직렬 ATA (SATA) 데이터 케이블 1 개 (선택 품목)
• M.2 소켓 (M2*2) 용 나사 1 개 (선택 품목)
- WiFi 모듈 (M2*2) 용 나사 1 개 (선택 품목)

1.2 규격

플랫폼	6.7 인치 x 6.8 인치 , 17.0 cm x 17.2 cm
CPU	8 세대 Intel® CoreTM 프로세서 지원 (소켓 1151)최대 65W 의 CPU 지원5 개 전원 위상 구조Intel® Turbo Boost 2.0 기술 지원
칩세트	Intel® Q370Intel® vProTM 기술 지원Intel® Active Management Technology 12.0 지원* Intel® vProTM 기술 및 Intel® Active Management Technology 12.0은 Intel® CoreTM vProTM 프로세서 제품군으로만 지원 가능
메모리	듀얼 채널 DDR4 메모리 기술DDR4 SO-DIMM 슬롯 2 개DDR4 2666/2400/2133 비 ECC, 비버퍼링 메모리 지원시스템 메모리 최대 용량 : 32GBIntel® Extreme Memory Profile (XMP) 2.0 지원
확장 슬롯	M.2 소켓 (E 키 ) 1 개 , 타입 2230 WiFi/BT 모듈
그래픽	Intel® UHD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU통합 프로세서로만 지원할 수 있습니다 .Intel® UHD 그래픽스 빌트 - 인 비주얼 지원 : AVC, MVC(S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel® Quick SyncVideo, Intel® InTruTM 3D, Intel® 클리어 비디오 HD 기술 ,Intel® InsiderTM, Intel® UHD 그래픽스DirectX 12HWA 인코드 / 디코드 : AVC/H.264, HEVC/H.265 8- 비트 ,HEVC/H.265 10- 비트 , VP8, VP9 8- 비트 , VP9 10- 비트 ( 디코딩 전용 ), MPEG2, MJPEG, VC-1 ( 디코딩 전용 )

• 최대 공유 메모리 1,024MB

*최대 공유 메모리 크기는 운영 체제에 따라 다를 수 있습니다.

- 그래픽 출력 옵션 네 개 : DisplayPort 1.2, DisplayPort 1.2, HDMI 및 D-Sub

*최대 3 개의 디스플레이를 동시에 지원

- HDMI 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 30Hz)

• D-Sub 지원 (최대 해상도 1920x1200 @ 60Hz)

- DisplayPort 1.2 지원 ( 최대 해상도 4K x 2K (4096x2304) @ 60Hz)

- Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio) (HDMI 포트 포함) 지원 (HDMI 호환 모니터 필요)

- HDCP(HDMI 및 DisplayPort 1.2 포트 포함) 지원

- HDMI 및 DisplayPort 1.2 포트를 이용한 4K Ultra HD(UHD) 재생 지원

오디오

• Realtek ALC233-VB2 오디오 코덱

- 헤드폰/헤드셋 잡1개

마이크 입력 1 개

LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel® I219LM

- Wake-On-LAN 지원

-번개 /ESD 보호 지원

-절전형 이더넷 802.3az 지원

- PXE 지원

전면 패널 I/O

- 전원 버튼 1 개

- 헤드폰/헤드셋 잡1개

- USB 3.1 Gen1 타입 A 포트 2 개 (ESD 보호 지원)

- USB 3.1 Gen2 타입 C 포트 2 개 (ESD 보호 지원)

마이크 입력 잡 1 개

후면 패널 I/O

- DC 책 1 개 (19V 전원 어댑터와 호환)*

* 65W CPU 에는 90W 전원 어댑터를 사용하고 35W CPU 에는 65W 전원 어댑터를 사용하십시오.

- 헤드폰 잙 1 개

- HDMI 포트 1 개

- DisplayPort 1.2 2 개

- USB 3.1 Gen1 포트 4 개 (ESD 보호 지원)

- LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)

저장 장치

- 전원 공급형 SATA3 6.0 Gb/s 커넥터 1 개, NCQ, AHCI 및 핫플러그 지원

- 올트라 M.2 소켓 1 개, 타입 2280 M.2 SATA3 6.0 Gb/s 모듈 및 Gen3 M.2 PCI Express 모듈을 4 개 (32 Gb/s) 까지 지원 *

*Intel®OptaneTM기술지원

*NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

커넥터

• D-Sub 헤더 1 개

• COM 포트 헤더 1 개

-새시 침입 헤더 1 개

- CPU 팬 커넥터 (4 핀) 1 개

- 내부 스피커 헤더 1 개

- 모노 출력 헤더 1 개

- ROM 복구 헤더 1 개

BIOS 기능

- 다국어 GUI 지원을 제공하는 AMI UEFI 적합형 BIOS

-ACPI6.0준수웨이크업이벤트

- SMBIOS 2.7 지원

하드웨어

- CPU 온도 감지

모니터

- CPU 팬 타코미터

- CPU 저소음 팬 (CPU 온도에 의한 셜시 팬 속도 자동 조절)

- CPU 팬 다중 속도 제어

- 케이스 열림 감지

- 전압 모니터링 : +12V, +5V, +3.3V, CPU Vcore

os

- Microsoft® Windows® 10 64-비트

인증

• FCC, CE

- ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요)

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹원스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씨우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씨우지 않으면 점퍼가 “단선” 됩니다. 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씨올 때 “단락” 됩니다.

Clear CMOS 점퍼

(CLRMOS1)

(1페이지,1번항목참조)

기본값

Clear CMOS

CLRMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끼고 전원 코드를 전원공급 장치에서 빼십시오. 15 초동안 기다린 후 점퍼 캡을 사용하여 CLRMOS1 의 핀 2 와 핀 3 을 5 초동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제 하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 잠호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다.

1. Clear CMOS 버튼은 Clear CMOS 점퍼와 동일한 기능을 갖고 있습니다.
2. CMOS 를 지울 경우 케이스 열림이 감지될 수도 있습니다. BIOS 옵션 "Clear Status (상태 지우기)"를 조절하여 이전의 새시 침입 상태에 대한 기록을 지우십시오.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시리얼 ATA3 커넥터

(SATA0:

1페이지,5번항목참조)

이 SATA3 커넥터는 최대

6.0Gb/s데이터 전송 속도를 제공하는 내부 저장 장치용 SATA데이터 케이 붙을 지원합니다

CPU 팬 커넥터

(4 핀 CPU_FAN1)

(1페이지,3번 항목 참조)

이 마더보드에는 4 핀 CPU 팬(저소음 팬) 커넥터가 탑재되어 있습니다.3 핀 CPU 팬을연결하려는 경우 편 1-3 에 연결하십시오.

시리얼 포트 헤더

(9 편 COM1)

(1페이지,8번항목참조)

이 COM1 헤더는 시리얼 포트모듈을 지원합니다.

새시 침입 헤더

(2 핀 CI1)

(1페이지,7반항목참조)

이 마더보드는 새시 키버가제거될 경우 이를 감지하는 케이스열림 감지 기능을 지원합니다.이 기능을 사용하려면 새시침입 감지 설계가 적용된 새시를 사용해야 합니다.

2.5W 오디오 엠프

출력 헤더

(2 핀 MONO1)

(1페이지,4번 항목 참조)

새시 스피키를 이 헤더에 연결하십시오.

ROM 복구 헤더

(7 핀 ROM_R)

(1페이지,6번항목참조)

이 ROM 복구 커넥터는 데이터에 문제가 있을 경우 유자격 기술자 가 펌웨어를 SPI 부트 플래시에 다시 로드할 수 있게 합니다.

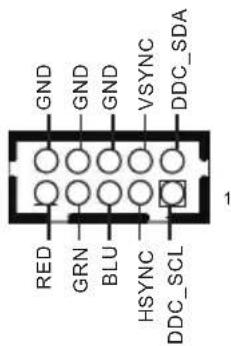

D-Sub 헤더

(10 편 VGA1)

(1페이지,9번항목참조)

이 헤더는 어댑터 케이블을 통해 D-Sub 모니터를 연결할 때 사용 합니다.

1.5 스마트 스위치

마더보드에는 스마트 스위치 한 개가 탑재되어 있습니다.전원 버튼.

전원 버튼

(SW1)

(3페이지,1변항목참조)

전원 버튼으로 시스템을 빨리

켜거나 끝 수 있습니다.
