Tipo de produto	Aspirador de pó vertical e portátil 2 em 1
Marca	Severin
Modelo	HV 7155
Alimentação	Bateria de iões de lítio 21,6 V (modelo ZB 7227)
Autonomia	Cerca de 18 min (modo Power), 40 min (modo Eco)
Tempo de carga	Cerca de 5 horas
Capacidade do depósito de pó	Não especificado
Filtros	Filtro de proteção do motor lavável, filtro de saída de ar lavável
Modos de potência	Eco (normal), Power (alto)
Escova cilíndrica	Motorizada, velocidade ajustável (tapetes/pisos duros)
Iluminação	LED na escova combinada
Acessórios incluídos	Escova combinada, bocal turbo para almofadas, ferramenta 2 em 1, bocal longo, tubo telescópico, suporte de parede, fonte de alimentação, filtro de substituição
Peso	Não especificado
Dimensões	Não especificado
Nível de ruído	Não especificado
Segurança	Paragem automática da escova em caso de bloqueio, proteção contra sobrecargas, para crianças (não recomendado para menores de 8 anos)
Manutenção	Esvaziar o depósito após cada utilização, limpar os filtros com água e secar 24 h, limpar as escovas regularmente
Peças sobresselentes	Filtro do motor (ref. 2242-048), filtro de saída de ar (3962-048), escova combinada (4386-048), escova bocal para almofadas (6952-048), bateria (ZB 7227)
Garantia	Não especificada (reparações pelo serviço de assistência técnica Severin)

Perguntas frequentes - HV 7155 SEVERIN

Como recarregar a bateria do aspirador Severin HV 7155?

Ligue a fonte de alimentação fornecida na entrada de conexão do aparelho e depois a uma tomada elétrica. Os pontos no ecrã piscam durante o carregamento. A carga completa demora cerca de 5 horas. Uma vez carregada, desligue a fonte.

Qual é a autonomia da bateria?

No modo Eco, a autonomia é de cerca de 40 minutos; no modo Power, é de cerca de 18 minutos.

Como mudar do modo Eco para o modo Power?

Ligue o aparelho com o interruptor na pega. Prima uma vez o botão na parte superior da pega para ativar o modo Power (é apresentado MAX). Prima novamente o mesmo botão para voltar ao modo Eco.

Como limpar o depósito de pó e os filtros?

Desligue o aparelho e retire o tubo. Abra o depósito e esvazie-o. Para limpar os filtros: retire a tampa do depósito e o insert, remova o filtro do motor e a sua cobertura de espuma, escove-os. Todas as peças podem ser lavadas com água, mas devem secar completamente (24 h) antes de remontar.

O que fazer se a escova cilíndrica não rodar?

A escova pode estar bloqueada ou suja. Desligue o aparelho, retire a escova do bocal (premindo o dispositivo de paragem), remova cabelos e sujidade com uma pinça ou tesoura. Volte a montá-la. Se o problema persistir, a escova pode estar danificada.

Como ajustar a velocidade da escova cilíndrica?

Durante o funcionamento, prima o botão frontal na parte superior da pega para alternar entre rotação rápida (tapetes, almofadas) e lenta (pisos duros).

O aparelho não liga, o que verificar?

Verifique se a bateria está carregada. Se os LED não piscarem durante o carregamento, certifique-se de que a fonte de alimentação está bem ligada e que a bateria está corretamente inserida. Se o problema persistir, contacte o serviço de assistência.

Pode usar o aspirador sem o tubo telescópico?

Sim, todos os acessórios (escova, bocal, etc.) podem ser fixados diretamente no aparelho de mão para limpeza de móveis ou superfícies delicadas.

Como fazer a manutenção da escova cilíndrica do bocal turbo para almofadas?

Retire o bocal do tubo, destranque o lado do bocal, retire a escova cilíndrica. Remova pelos e sujidade e volte a colocar, travando.

Onde encontrar peças de reposição para o Severin HV 7155?

As referências das peças são: filtro do motor 2242-048, filtro de saída de ar 3962-048, escova combinada 4386-048, escova bocal para almofadas 6952-048, bateria ZB 7227. Contacte o serviço de assistência Severin para as encomendar.

MANUAL DE UTILIZADOR HV 7155 SEVERIN

Aspirador manual 2 em 1 76

Boquilla para tapiceria:

Aspirador manual 2 em 1

Estimado/a cliente,

Leia atentamente as instruções antes de usar o aparecido e guarde-as para referência futura. Aquele está ser uso por pessoas que estejam familiarizadas com as instruções de segurar que seguem.

Recomendações relativas à segurarça

Determinados grupos de pessoas

• Este aparecido pode ser utilisé por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentalais reduzidas, ou com falta de experiencia e/ou conheçimentos, desde que sejam supervisionadas ou tenham sido instruidas sobre a utilização segura do aparecido, e que conheçam os perigos dai resultantes.
• As crianças não podem brincar com o aparecido nem sentar-se ou colocar-se de pé sobre ele.
• A limpeza e a manutenção não devem ser efetuadas por crianças sem supervisão.
• Deve manter crianças com idade inferior a 8 anos afastadas do aparecido e da fonte de alimentação.
• O material da embalagem não pode ser utilizado para brincar. Existe perigo de asfixia.

Ligar o aparecido em segurarça

O aparelho é carregado com corrente electrolytica, pelo que existe o perigo deCHOque electrolyico.

Por isso:

• Antes de utilizes, verificar o aparecido e a fonte de alimentação para detetar possíveis danos. Nunca operar um aparecido defeitouso ou um aparecido com uma fonte de alimentação defeitousa.
• Ligar a fonte de alimentação apenas a tomadas que correspondam às espécnicas na placá de identificacao da fonte de alimentação.
• Para evaporar riscos e cumprir com os regulamentos de segurar, as reparacoes no aparecido ou na fonte de alimentacao apenas devem ser levadas a cabo pelo meu service ao cliente. Portanto, em caso de reparacao, contactar o meu service ao cliente por telephone ou e-mail (ver endereços de service no folheto de garantia分开ado ou em www.severin.de).

• Não mergerulhar o aparecido ou a fonte de alimentação em água ou noutros liquidos, nem os manuseie com liquidos. Manter o aparecido e a fonte de alimentação ao abrigo de chuva e humidade. Não operar o aparecido e a fonte de alimentação ao ar livre ou em localis com elevada humidade do ar.

• Não fazer no aparecido e na fonte de alimentação com as muitos molhadas. Ao deslugar a fonte de alimentação da tomada,katirar sempre diretamente na fonte de alimentação.

• Certificado-se de que o cabo da fonte de alimentação não está dobrado, preso ou bloqueado ou em contacto com fontes de calor, humidade ou extremidades afiadas. Certificado-se de que o cabo da fonte de alimentação não se torna um obstáculo que pode levar à quaida de algoém.
• Antes de limpar ou efetuar a manutenção do aparecido ou de trocar os acessórios, desligar o aparecido e certificado-se de que a fonte de alimentação está desligada.

Segurarca no manuseamento de baterias

• Existe risco de ferimentos e explosão se as baterias foram manuseadas inadequamente.
• Nunca substituir a bateria por outras baterias ou pilhas. Utilizar aspas baterias do mesmo tipo. Nunca curto-circuito as baterias, oucka, nao tocar nos polos simultaneamente, especialmente com objetos conducutores de eletricidade. Armazenar as baterias de modo a que nao entrem em curto-circuito devidao a outras baterias ou objetos metalicos, mesmo durante o armazenamento.
• AVISO! Para(carregar a bateriautilizarapenasafonte de alimentacao fornecida (verDadosTecnicos).Nao carregar a bateria com nenhuma other unidade de alimentacao. Por sua vez,utilizarapenas o adaptorado de rede fornecido para carregar a bateria.
• Retirar a bateria no final da'utilisation, de acordo com a descrição. Entregar a bateria num punto de recolha adequado perto de si e eliminá-la de forma segura e ecológica. Nunca deitar as baterias no lixo dométrico.
• Antes de退市 a bateria, certificar-se de que a fonte de alimentacao está desligada da tomada eletrica.
• Se o aparecido for armazenado sem ser utilisé durante um longo periodo de tempo, a bateria deve ser removida e armazenada separamente.
• Nunca desmontar baterias, expos-las a temperatas elevadas ou atirá-las ao fogo.

• Pode havefuga deliquido da bateria,se esta for manuseada de forma incorreta.
  Naoutilizarabateria se estaestiverdanificadaoucomfugas.

• Em caso de fuga de liquido, fazer o contacto com o liquido.

• Se tiver ocorrido contacto com o liquido, exhugar imeditamente com agua abundante. Caso ocorraram efeitos secundários (de qualquer tipo), consulutar um médico.

Mecanismo rotativo com escovas

• O aparecido tem um rolo de escova acontecido no local para pavimentos e estofamento. Este pode fazer lesões. Por consiguito, tenha em atençao o seguito:
• Antes de qualquer limpeza ou manutenção do aparelho, certificado-se de que o aparelho está desligado e não está acarregar.
• AVISO! Certificar-se de que nenhuma parte do corpo pode ficar debaixo do mecanismo com escosvas.
• Não aspirar perto de cabos, fios e franjas compridas. Por umazo, há o risco de danificar o isolamento do cabo. Por及其他azo, estes objetivos podem ficar enredados no mecanismo com escvas e danificar o aparelho.

Illuminação LED

• Existem LED incluidos no aparelho que iluminam a area de trabajo à fronte do bocal para pavemento.

• Não olhar para os LED durante a operação.

• Não é possível substituir os LED.

Utilização adequada

• O aparelho apenas pode ser uso em ambiente dométrico.
• O aparecidosole podesserutilizado para limpar superficies com sujidade normal, tapetes deleo curto ou estofos que possam suportar as cargas da escova rotativa sem danos.
• O aparecido soit ser utilisé con a bateria e acessórios correspondentes (ver Dados Técnicos).
• Qualquer outras utilizesçao é considerada impropria e e proibida.

Paraantarferimentos,incendios e danos,o aparelho não pode serutilizzato paraaspirar:

• Pessoas, animais ou plantas. Manter sempre o aparecido afastado de todas as partes do corpo, cabelo e vestuário (por exemplo, atacadores de sapatos). Não"Aspirar tão muito da mesma".
• Partículas incandescentes, ardentes ou brilhantes (como cinzas, carvão, carvão vegetal, cigarros, fósforos).
• Substancias explosivas ou altoamente inflamáveis ou toner. a Água e outros liquidos, por exemple, limpa alcatifas humidas. a Objetos apiados como vidro partido, pregos ou entulho.
• PóAGO como gesso, cimento, pá de perfuração maisAGO, poeiras.

É igualmente proibido:

• Modificar ou reparar o aparecido ou a fonte de alimentação.
• Inserir objetos nas aberturas do aparecido. Tal não inclui os acessórios fornecidos para oefeito.
• Utilizar, armazenar ouregar no exterior.
• Cobrir as ranhuras de ventilacao da unidade. Manter as abertas de ventilacao livres de cotao, cabelo ou semelhantes.
• Utilização do aparecido sem filtros aplicados.

Marcacao CE

O aparecido está em conformidade com as diretivas da UE que são vinculativas para a marca CE.

Instalacao do aparelho / Montagem do aparelho

Montagem do aparelho e ambito do fornecimento

1. Cobertura filtró de saía de ar
2. Visor

3. Transposicao dos botoes:

4. Modo Eco/Power

5. Velocidade de rotação do rolo de escova

6. Interruptor On/Off

7. Tomada de alimentação
8. Bateria
9. Recipiente de po com pre-filtro interno de motor
10. Tubo telescópico
11. Bocal para pavimentos com rolo de escova
12. LEDs
13. Bocal turbo para estofos com rolo de escova
14. Ferramenta 2 em 1
15. Bocal de fenda

Sem figura:

1. Fonte de alimentacao
2. Suporte de parede com material de montagem
3. Pré-filtrsobressalente do motor

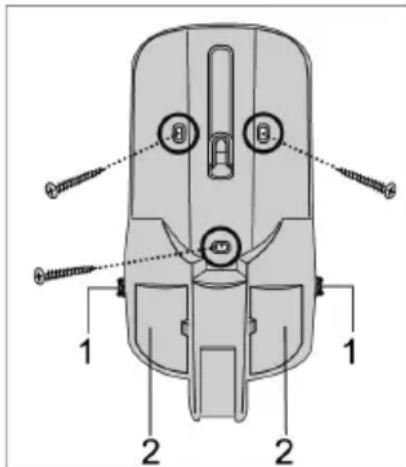

Montarosuporteapedarede

1. Fixar o suporte de parede na vertical, alinhado contra a parede.
2. Marcar os orificios com um lápis.
3. Perfurar (O aprox.de 8 mm).
4. Inserir as cavilhas fornecidas nos orificios.
5. Fixar o suporte de parede com os parafusos fornecidos.
6. Empurrar o cabo de energia atras vés da guía do cabo (1) no lado direito ou esquerdo do suporte de parede.
7. Prender o bocal de fenda e a ferramenta 2 em 1 no suporte (2).
8. Fixar o aparelho no suporte de parede.

Montagem do aparelho

Remova todos os resíduos de embalagem do dispositivo e monte as peças individuais:

1. Se necessário, montar o recipiente do pó (ver também o capítilo "Limar o recipiente do pô"), inserir oatório e montar a tampa doimento.
2. Fixar o tubo de aspiração à equipe.
3. Dependendo da aplicação, fixar o bocal para pavimentos / bocal para estofos / ferramenta 2 em 1 / bocal de fenda ao tubo de sução.

Carregar a bateria

É melhor carregar a bateria antes de cada utilização, especialmente après um longo期内o de inatividade. Isto augenta a vidautilda bateria e assegura ciclode limpeza o mais longos possivel.

1. Inserir a ficha da fonte de alimentacao fornecida na tomada de ligaao do aparelho.

2. Ligar a fonte de alimentacao fornecida a tomada de rede.

3. Os pontos no visor da pega começam a piscar. Quanto mais pontos piscarem, mais avançado estara o processo de corregamento.

4. Assim que a bateria estiver completeness carregada, todos os pontos se acendem durante eles instantos e depois apagam-se. O processo de correamento demora aproximamente 5 horas quando a bateria está vazia.

5. Desligar a fonte de alimentacao da tomada.

6. Desligar a ficha da fonte de alimentacao da tomada de ligaao do aparelho.

Com una bateria totalmente carregada, o tempo de funciona é de aproximamente 18 horas (em modo de potência) ou aproximamente 40 horas (em modo ecologico).

SUGESTão: Se o aparecido for utilizes com pouca frequência, a fonte de alimentação não deve permanecer permanentemente ligada.

Selecionar o bocal para pavimentos, bocal para estofos turbo, ferramenta 2 em 1 ou bocal de fendas.

Bocal para pavimentos : para pavimentosuros e tapetes

Bocal para estofos Turbo : para moveris estofados e almofadas

Ferramenta 2 em 1 : para aspirar, por exemple, mobiliário.

O acessario da escova pode ser empurrado paraTRS, por exemple, para aspirar migalhas.

Para o fazer, premir o botao de bloqueio na escova e empurra-la para arente ou paraTRS.

Bocal de fenda : para aspirar cantos de dificil acesso.

• Selezione o acessatorio desejado e encaixe-o no aparelho montado.
• Ajustar o tubo telescópico para o comprimento desejado.
• Todos os acessórios también podem ser realizados sem o tubo de succão, por exemplo para aspirar mobiliário. Deve certificate-se de que o substrato é capaz de resistir à pressão do rolo de escaça sem danos.

Aspirar em modo ecologico

Em modo Eco é aspirado com potência normal. O aspirador manual consome menos energia e o tempo de funciona da bateria é prolongado. O rolo de escova roda.

1. Fixar o bocal de chão ao tubo de aspiração.
2. Pressionar o interruptor na pega do aparelho para ligar o aparelho. O modo Eco é ativado.
3. Aspirar o chão.
4. Carregar novamente no interruptor para desligar o aparelho.
5. Esvaziar e limpar o contentor do po (consultar o capitulo "Manutenção do aparelho").

Aspirar em modo de potência

No modo Power o aspirador manual tem uma potência maior. O rolo de escova roda.

1. Fixar o bocal de chão ao tubo de aspiração.
2. Pressionar o interruptor na pega do aparelho para ligar o aparelho. Premir uma vez o botao traseiro na parte superior da pega. O modo Power é ativado, MAX acende-se no visor.
3. Aspirar o chao.
4. Carregar novamente no interruptor para desligar o aparelho.

Troca do rolo de escovar por tapete ou chão duro

Premir o botão frontal no topo da pega para mudar a velocidade de rotação do rolo de escova. Recomendamos rotação rápida ( ) para tapetes e estofos e rotação lenta ( ) para chão duro.

Armazenamento do aparelho

Funcao de armazenamento conveniente

A unidade pode ser armazenada ou no suporte de parede ou na vertical num armario ou num canto protegido. Para tal, o tubo telescópico deve ser inserido completeness. Não deve ser colocado com a peça de maior de pé na sala ou semelhante para fazer que caia. A queda de um aparelho pode provocar ferimentos ou danos no aparelho/bateria.

Manutenção do aparelho

Esvaziar o contentor de pó

O contentor do pó pode conter apenas quantidades limitadas de sujidade.

É portanto melhor esvaziar o contentor do po après cada operação de limpeza e quando o poder de sução diminui visivelmente.

1. Certifique-se de que o aparecido está desligado e de que não está a correbar.
2. Retirar o tubo de aspiracao.
3. Premir o botao lateral do recipiente do po. A aba abre-se e o conteudo do recipiente do po pode ser esvaziado.
4. Fechar a aba.

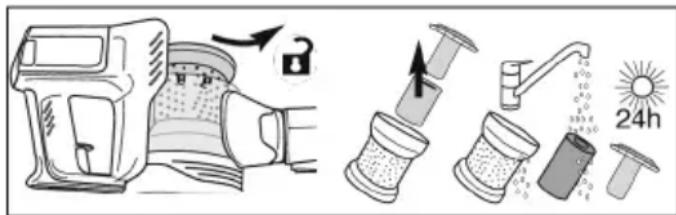

Limpeza do recipiente do pó e do pré-filtro do motor

1. Certifique-se de que o aparecido está desligado e de que não está a correbar.
2. Esvaziar o recipiente do po (ver capitulo "Esvaziar o recipiente do po").
3. Rodar a peça de mão para que o recipiente do bó fique virado para cima.
4. Desprender e remover a tampa do recipiente do po, rodando-a no sentido contrario ao dos ponteiros do relógio.
5. Desprender o recipiente do po inserindo-o rodando-o no sentido anti-horario ( a c e remove-lo.
6. Retirar o pré-filtro do motor do recipiente do po.
7. Puxar a cobertura de espuma doimento e bater-lhe para tirar a sujidade.
8. Bater e escovar cuidadosamente o filtro. Virar o material filtrante de dentro para fora.
9. Escovar o recipiente do po inserido.

Nota: Todas as peças poder ser limpas sob agua corrente. Certificar-se de que todas as peças estao completenesscadasanrde voltar autilizar oaparelho.O tempo de secagemdo fioe de cerca de 24 horas.

1. Depoi de as peas individais terem secado completeness, empurrar o material filtrante para dentro do filtr.
2. Puxe o revestimento de espuma sobre o filtro e colque o filtrno no recipientido do po.
3. Colocar o recipiente do po inserido sobre ele e fecha-lo no lugar, virando-o (G→).
4. Colocar a tampa do recipiente do po na peça de mão e fecha-la rodando-a no sentido dos ponteiros do relógio até que é esteyam viradas uma para a outra.

1. Certifique-se de que o aparecido está desligado e de que não está a carregar.
2. Desprender a tampa do filtro de sopro no sentido contrario ao dos ponteiros do relogio (A G) e remove-la.
3. Remover o filtrlo de sopro e limpa-lo sob agua corrente. Deixar secar durante 24 horas.
4. Após a secagem completeness, voltar a colocar o filtro.
5. Colocar a tampa do filtrlo de sopro e fecha-la rodando-a, até e ficarem viradas uma para a outra.

Limpar o rolo de escova no bocal do chao e no bocal deestofo

A sujidade pode impedir os rolos de escova de rodarem livrente. Limpar regularamente os rolos de escova.

1. Certifique-se de que o aparecido está desligado e de que não está a correbar.
2. Retirar o bocal do tubo de aspiracao.
3. Bocal de pavemento:

Inverter o bocal. Pressionar e soltar o dispositivo de bloqueio do rolo de escova na parte inferior esquerda do bocal. Retirar cuidadosamente o rolo de escova.

Bocal para estofos:

Soltar o engate na lateral do bocal paraesticos (B G) Retirar cuidadosamente o rolo de escova para o lado.

1. Remover o Cable e a sujidade da escova, usar cuidadosamente pinas ou tesouras, se necessario.
2. Voltar a colocar a escova no.

Bocal de pavimento:

Fixar o rolo de escova do lado direito e pressioná-lo para baixo do lado esquerdo. Aplicar novamente o disposítivo de bloqueio no bocal e pressioná-lo firmamente.

Bocal para estofos:

Inserir o rolo de escova do lado no bocal para estofos e fecha-lo (

Resolução de problemas

Resolução autônoma de problemas

Para evaporar problemas, é importante esvaziar o contentor do pó em tempoutil e aproveitar esta OPPunidade para vericar elimpar o filtrlo de proteção do motor.

Problema Causa	solução possível
O aparecido não se liga.	A bateria está Completely descarregada. Desligar o disposítivo eregarar a bateria, ▷ capítilo "Carregar a bateria".
Não é POSSívelregarar o aparecido (os LED não piscam).	A alimentação eletrica não está ligada corretramente à corrente. Verificar se a ficha do adaptor de rede e o adaptor de rede está corretramente encaixados nas tomadas respetivas, ▷ capítilo "Carregar a bateria".
	A bateria não está corretramente inserida no aparecido. Desligar a fonte de alimentação. Verificar se a bateria está colocada corretramente no aparecido. Voltar a ligar a fonte de alimentação.
O aparecido recolhe mal a sujidade.	O contentor do pá deve ser esvaziado ou o FILTER de proteção do motor e o contentor do pá devem ser limpos, ▷ capítilo "Manutenção do aparecido".
O tempo deestruturaçamento é cada vez mais reduzido.	O rolo de escova está sujo e deve ser limpo, ▷ capítilo "Limar o rolde escova".
O rolo de escova roda lenta ou irregularamente.	O rolo de escova está sujo e deve ser limpo,▶ capítulo “Limpar o roló de escova”.
O rolo de escova e os LED desligam-se automaticamente.	Esta é uma CHARACTERística de segurança que evita o mau functimento do bocal, quando o rolo de escova fica encravado. O rolo de escova está sujo e necessita de ser limpo,▶ capítulo “Limpar o roló de escova” ou algo ficou preso no roló de escova, por exemplo, ao aspirar um tapete a alta velocidade. Para cancelar o encerramento, desligar o aspirador,utar o bocal do tubo de aspiração ou do aspirador manual e remove quaisquer objectos que bloqueiem o roló da escova. Depois de ligar novamente, o rolo de escova e os LED functônam como habitualmente.

Linha direta de assistência

Se não consuer resolver o problemautilizando a tabela, ligue para a)nossa Linha direta de assistência (ver detalhes de contacto no folheto de garantia em separado).

Número do artigo Descrição
2242-048 Pré-filtro	motorizzato
3962-048 Filtró de)sopro
4386-048 Rolo de escova para bocal para pavimentos
6952-048 Rolo de escova para bocal deestofo
ZB 7227 Bateria de	21,6 V

Eliminação e garantia

Desmontar a bateria e trocar

Pressionar os botões de broqueio na bateria e remove a bateria.

Inserir a bateria

Colocar a bateria sobre os ferros-guia no aparelho e pressioná-la até encaixar no lugar.

Eliminar o aparelho e a bateria separadamente

Os apareiros e baterias marcados com este símbolo devem ser eliminados separatamente do lixo dométrico! Os apareiros e baterias contém matérias-primas valiosas que podem ser recicladas. A eliminação correta protege o ambiente e a Saúde das pessoas ao seu redor. Eliminar o aparecido e a bateria removida separatamente nos

pontos de recolha adequados.
