MANUALE UTENTE HV 7155 SEVERIN

Cepillo cilindrico giratorio

Prima diutilizzare l'apparecchio,vi raccomandiamo di leggere attendamente le seguenti istruzioni e di conservarle per farvi riferimento anche in futuro. L'apparecchio deve essere utilizzato solo da chi ha acquisito familiarità con le istruzioni seguenti.

Avverenze di sicurezza

Determinati gruppi di persona

• I bambini a partire da 8 anni di età e le persone con abilità fisiche, sensoriali o cognitive ridotte oppure con scarsa esperienza e/o conoscenza possono operare quello apparecchio solo sotto sorvegianza, oppure se è stato loroindicato come usare l'apparecchio in modo sicuro e sono a conoscenza dei rischi connessi all'uso.
• I bambini non devono giocare con l'apparecchio, salirci o sedercisi sopra.
• Senza sorveglianza i bambini non possono eseguire la pulizia e la manutenzione.
• I bambini di età inferiore a 8 anni devono essere tenuti lontani dall'apparecchio e dall'alimentatore.
• Il materiale d'imballaggio non deve essere utilizzato come oggetto di gioco. Sussiste il rischio d'asfissia.

Collegamento sicuro dell'apparecchio

Poiché l'apparecchio funziona a elettricità, di norma sussiste il rischio di scossa elettrica.

Pertanto:

• Prima dell'uso verificare che apparecchio e alimentatore non presentino danneggiamenti. Non operare mai un apparecchio difettoso o con alimentatore difettoso.
• Collegare l'alimentatore alle prese di corrente solo se i dati della targhetta identificativa corrispondono a quelli dell'alimentatore.

• Per evitare pericolì e per rispetto are le norme di sicurezza, le riparazioni del disposativo e dell'alimentatore devono essere eseguite solo dal nostro servizio clienti. Pertanto, in caso di riparazione, contattare il nostro servizio clienti Telefonicamente o via e-mail (fare riferimento ai contatti dell'assistenza nel libretto di garanzia o visitare il site www.severin.de).
  Non immergere l'apparecchio o l'alimentatore in acqua o in altri liquidi, né trattarli con liquidi. Tenere l'apparecchio e l'alimentatore lontani da pioggia e umidità. Non operare l'apparecchio e l'alimentatore all'aperto o in locali ad alto tasso di umidità dell'aria.

• a Non toccare l'apparecchio e l'alimentatore con le mani bagnate. Nello scollegare l'alimentatore alla presa di corrente, afferrare sempre direttamente l'alimentatore.

• a Assicurarsi che il cavo dell'alimentatore non venga piegato, schiacciato o premuto passandoci sopra e che il cavo non vada a contatto con fonti di calore, umidità o spigoli vivi. Assicurarsi che il cavo dell'alimentatore non sia causa di inciampo.
• a Prima di eseguire la pulizia o la manutenzione dell'apparecchio, nonché prima diambiare un accessorio, spegnere l'apparecchio e assicurarsi che l'alimentatore non sia collegato.

Sicurezza durante l'uso delle batterie ricaricabili

L'uso errato delle batterie ricaricabili comporta il pericolò di lesioni e di esplosion.
- Non sostituire mai la batteria ricaricabile con altre batterie o batterie ricaricabili. Utilizzare solo batterie dello stesso tipo. Non mettere mai in cortocircuito le batterie e quando non toccare contemporaneamente i due poli, soprattutto con oggetti conduttori di corrente elettrica. Stoccare le batterie in modo che,anche durante lo stoccaggio, non possa verificarsi cortocircuito da altre batterie od oggetti metallici.
- AVVERTENZA! Utilizzato solo l'alimentatore in dotazione per caricare la batteria (vedere Dati tecnici). Non caricare mai la batteria con un alimentatore diverso. Utilizzato l'alimentatore in dotazione solo per caricare la batteria.
- Al termine della vita utile, rimuovere la batteria ricaricabile seguito la procedura descritta. Dopo di che, la batteria ricaricabile deve essere immediatamente conferita a un relative centro di raccolta nelle vicinanze per lo smaltimento sicuro e sostenibile. Non smaltire mai le batterie ricaricabili come rifiuto domestico!
- Prima di smontare la batteria ricaricabile assicurarsi che l'alimentatore sia scollegato alla presa.
- Se il dispositivo viene conservato inutilizzato per un lungo periodo di tempo, rimuovere la batteria e conservarla separatamente.
- Non disassemblare mai le batterie ricaricabili, non esporle ad alte temperature négettarle nel fuoco.
- L'uso improprio potrebbe causare la fuoriuscita di liquido delle batterie ricaricabili. Non utilizzato più le batterie ricaricabili in caso di danni o di fuoriuscita del liquido. - Se è fuoriuscito del liquido, evitare il contatto con il liquido. - In caso di contatto con il liquido, lavare immediatamente con abbondante acqua. In presenza di consequences (di qualsiasi tipo) consultrare un medico.

Rullo a spazzola rotante

• Il disposativo è dotato di rullo a spazzola a motore nella bocchetta per pavimenti e in quella per tappezzeria che può causare lesioni. Pertanto, osservare quanto segue:
• Prima di pulire o sottoporre a manutenzione l'apparecchio, assicurarsi che sia spento e non in carica.
• AVVERTENZA! Fare attenzione a non tenere mai alcuna parte del corso sotto al rullo a spazzola.
• Non aspirare mai vicino a cavi, condutture e frange lunghe. Sussiste il rischio sia di danneggiare l'isolamento del cavo, sua che tali oggetti s'impiglino nel rullo a spazzola danneggiando l'apparecchio.

Luce a LED

• Sulla bocchetta per pavimento sono installati LED che illuminano l'area di lavoro davanti alla bocchetta.
  Non guardare direttamente i LED durante il funzionamento.
  ·Nonépossible sostituireiLED.

Uso conforme

· L'apparecchio più essere usato solo in ambiente domestico.
- L'apparecchio deve essere usato esclusivamente per la pulizia di superfici piane normalmente sporche, tappeti aelo corto o imbottiti in grado di sostare alla danni le sollecitazioni della spazzola rotante.
L'apparecchio deve essere utilizzato solo con la batteria (vedere i dati tecnici) e gli accessori in dotazione.
Ogni altri utilizzato è considerato non conforme ed è vietato.

Al fine di prevenir lesioni, incendi e danni l'apparecchio non deve essere usato per aspirare:

• Uomini, animali o piante. Tenete lontano il disposativo da parti del corpo, capelli e capi d'abbigliamento (ad es. lacci di scarpe). Non aspirate nelle vicinanze della vostra testa.
• Particelle incandescenti, infuocate o ardenti (come ad esempio cenere, carbone, carbone di legna, sigarette, fiammiferi).
• Sostenze explosive o fácilmente inflammabili o toner.
• Acqua e altri liquidi, ad esempio detergenti per tappeti.
• Oggetti appuntiti come frantumi di vetro, chiodi o rifiuti edili.
• Polveri fini come gesso, cemento, polvere sottile da foratura, cipria.

É inotre vietato:

• Trasformare o riparare autonomamente l'apparecchio o l'alimentatore.
• Introduire oggetti nelle aperture dell'apparecchio, salvo l'accessorio specificamente previsto.
• Usare, conservare o caricare l'apparecchio all'aperto.
• Coprire le fessure di areazione dell'apparecchio. Assicurarsi che le fessure di aerazione non siano ostruite da lanugine, capelli o simili.
  Utilizzare l'apparecchio alla ave installato ilhetto.

Marcatura CE

Il dispositivo è in linea con le direttive UE obbligatore per la marcatura CE.

Struttura / montaggio del dispositivo

Struttura del dispositivo e volume di consegnata

1. Coperchio del filtro di scarico
2. Display

3. Pulsanti di regolazione:

4. Modalità Eco/Power

5. Velocità di rotazione del rullo a spazzola

6. Interru tture

7. Presa dell'alimentatore

8. Batteria
9. Contenitore della polvere con prefiltro motore interno
10. Tubo telescopico
11. Ugello per superfici con rullo a spazzola
12. LED
13. Bocchetta turbo per tappingeria con rullo a spazzola
14. Strumento 2 in 1
15. Bocchetta per fughe

Senza illustrazione:

1. Alimentatore
2. Supporto a parete con materiale di fissaggio
3. Prefiltermotore di ricambio

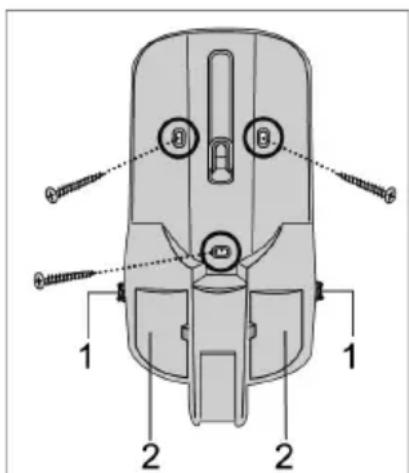

Montaggio del supporto a parete

1. Allinate il supporto a parete in maniera perpendicularare rispetto alla parete.
2. Segnate la posizione dei fori con una matita.
3. Praticate i fori.
4. Inserite nei fori i tasselli forniti in dotazione.
5. Fissate il supporto a parete con le viti fornite in dotazione.
6. Spingere il cavo di ricaricaattraverso il passacavo (1) sul lato destro o sinistro del supporto da parete.
7. Fissare la bocchetta a lancia e l'utensile 2 in 1 nel supporto da parete (2).
8. Fissare l'apparecchio sul supporto da parete.

Montaggio del disposativo

Rimuovere tutti i residui di imballaggio dal dispositorio e assemblare le singole parti:

1. Se necessario, montare il contentatore della polvere (vedereanche il capitolo "Pulizia del contentitore della polvere"), insere il filtro e montare il coperchio del filtr.
2. Montate il tubo di aspirazione sul dispositivo.
3. A seconda dell'applicazione, collegare la bocchetta per pavimenti, la bocchetta per tappezzeria, l'utensile 2 in1 o la bocchetta a lancia al tubo di aspirazione.

Caricamento della batteria

È buona norma caricare la batteria prima di agli utilizzato, specialmente dopo un lungo periodo di inattività. Ciò aumento la durata della batteria e garantisce cici di pulizia quando più lunghi possibile.

1. Inserire la spina dell'alimentatore in dotazione nella presa dell'apparecchio.

2. Collegate l'alimentatore fornito alla presa di corrente.

3. I punti sul display del manico cominciano a lampeggiare. Più puniti lampeggiano, più il processo di carica è avanzato.

4. Appena la batteria sera completeness carica, tutti i punti si illumineranno per alcuni minuti, per poi spegnersi. La procedura di carica, se la batteria è scarica, durera circa 5 ore.

5. Scollegate l'alimentatore alla presa di corrente.

6. Scollegare la spina dell'alimentatore alla presa dell'apparecchio.

Quando la batteria è completamente carica, il dispositivo può essere utilizzato per circa 18 minuti (in modalità

Power) o circa 40 minuti (in modalità Eco).

CONSIGLIO: Se l'appareccchio viene utilizzato raramente, non lasciare l'alimentatore sempre collegato.

Scegliere la bocchetta per pavimenti, la bocchetta turbo per tappezzeria, l'utensile 2 in 1 o la bocchetta a lancia

Bocchetta per pavimenti : per pavimenti rigidi e tappeti

Bocchetta turbo per tappezzeria : per mobili imbottiti e cuscini

Strumento 2 in 1 : per aspirare ad esempio mobili.

L'accessorio a spazzola può essere spinto all'indietro, ad esempio per aspirare le

briciole. A tal fine, premere il pulsante di blocco sulla spazzola e spingerla in avanti o indietro.

Bocchetta a lancia : per aspirare gli angoli difficili da raggiungere

• Scegliere l'accessorio desiderato e posizionarlo sull'apparecchio montato.
  Regolare il tubo telescopico alla lunghezza desiderata.
• Tutti gli accessori sono essere utilizzatianche alla tubo di aspirazione, ad esempio per aspirare i mobili. In tal caso, fate attenzione a che la base non resti danneggiata alla sollecitazione esercità dal rullo a spazzola.

Aspirazione in modalità Eco

In modalità Eco, l'aspirapolvere funzione a potenza normale. L'aspirapolvere a mano consuma meno energia e la carica della batteria dura più a lungo. Il rullo a spazzola ruota.

1. Fissare l'ugello per superfici al tubo di aspirazione.
2. Premere l'interruttore sull'impugnatura per accendere l'apparecchio. La modalità Eco è attivata.
3. Aspirate la superficie.
4. Premete nuovamente l'interruttore per spegnere l'apparecchio.
5. Svuotate e ripulite il serbatoio raccogli polvere (consultate il capitolo "Manutenzione del dispositivo").

Aspirazione in modalità Power

In modalità Power, l'aspirapolvere ha una potenza magiore. Il rullo a spazzola ruota.

1. Fissare l'ugello per superfici al tubo di aspirazione.
2. Premere l'interrutto sull'impugnatura per accendere l'apparecchio. Premere una volta il pulsante posteriore sulla parte superiore dell'impugnatura. La modalità Power è attenuata e sul display si accende l'indicazione MAX.
3. Aspirate la superficie.
4. Premete nuovamente l'interruttore per spegnere l'apparecchio.

Regolazione del rullo a spazzola per tappeti o pavimenti duri

Premere il pulsante anteriore sulla parte superiore dell'impugnatura per modificare la velocità di rotazione del rullo a spazzola. Si consiglia la rotazione velocce ( 10 ) per tappeti e imbottiture e la rotazione lenta ( 11 ) per pavimenti duri.

Conservazione dell'apparecchio

Pratica funzione di stoccaggio

L'apparecchio può essere riposto sul supporto da parete o in posizione verticale in un armadio o in un angolo protetto. A tal fine, spingere il tubo telescopico completeness in ventro. Non può essere lasciato liberamente in piedi con il manico montato in una stanza, perché potrebbero verificarsi incidenti. La caduta dell'unità può causare lesions o danni all'unità/alla batteria.

Manutenzione del dispositivo

Svuotamento del serbatoio raccogli polvere

Il serbatoio raccogli polvere cui accogliere una quantità di sporco limitata.

Pertanto, è bene svuotarlo dopo anni procedure di pulizia eanche quando vi accorgete che le prestazioni di aspirazione sono notevolmente ridotte.

1. Assicuratevi che il dispositivo sua spento e non sua in carica.
2. Staccate il tubo di aspirazione.
3. Premere il pulsante lato del contentatore della polvere, per aprire lo sportello e svuotare il contentitore.
4. Chiodete lo sportello.

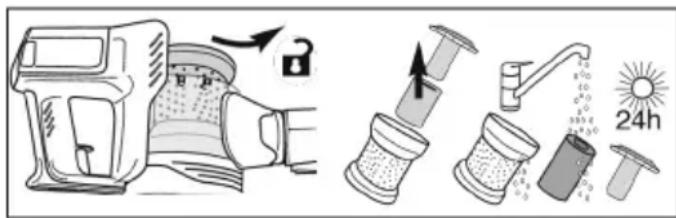

Pulizia del contentatore della polvere e del prefiltro del motore

1. Assicuratevi che il dispositivo sua spento e non sua in carica.
2. Svuotare il contentatore della polvere (fare riferimento al capitolo "Svuotamento del contentatore della polvere").
3. Girare il manico in modo che il contentatore della polvere sia rivolto versuso l'alto.
4. Sbloccare e rimuovere il coperchio del contentatore della polvere ruotandolo in senso antiorario.
5. Sbloccare I'inserto del contentatore della polvere ruotandolo in senso antiorario (A G) e rimuoverlo.
6. Rimuovere il prefiltro motore dal contentatore della polvere.
7. Estrarre il coperchio in espanso dalrello e picchiettarlo.
8. Battere e spazzolare con cura il filtro. Durante quest'operazione, rivoltare il materiale filtrante.
9. Spazzolare l'inserto del contentatore della polvere.

Note: Tutte le parti possono essere pulite con acqua corrente. Assicurarsi che tutte le parti siano completamente asciutte prima di utilizzare nuovamente l'apparecchio. Ilhetto richiede circa 24 ore per asciugarsi.

1. Dopo che le singole parti sono completenesse asciutte, spingere il materiale filtrante nel filtrio.
2. Applicare il coperchio in espanso sul filtr, quindi posizionare il filtr nel contentitore della polvere.
3. Applicare I'inserto del contentatore della polvere e ruotarlo per bloccarlo in posizione (G A)
4. Posizionare il coperchio del contentatore della polvere sul manico e bloccarlo ruotandolo in senso orario fino a quando

e sono rivolti l'uno verso l'altro.

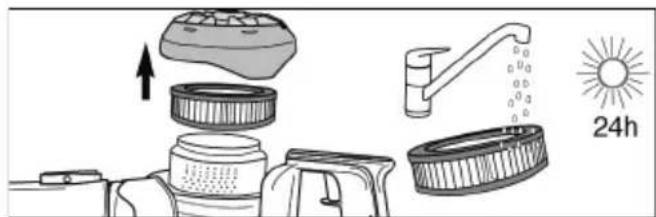

Pulizia del filtro di scarico

1. Assicurarsi che il dispositorio sia spento e non sia in carica.
2. Ruotare il coperchio del filtro di scarico in senso antiorario (A per sbloccarlo e rimuoverlo.
3. Rimuovere il filtro di scarico e pulirlo sotto l'acqua corrente. Lasciare asciugare 24 ore.
4. Attendere che ilhetto sa completamente asciutto, quindi reinserirlo.
5. Montare il coperchio del filtro di scarico e bloccarlo ruotandolo fina a quando A e B sono rivolti l'uno verso l'altro.

Pulire il rullo a spazzola nella bocchetta per pavimenti e nella bocchetta per tappezzeria.

E possible che, a causa dello sporco, il rullo a spazzola non giri più liberamente. Pulire regolarmente il rullo a spazzola.

3. Bocchetta per pavimento:

1. Assicuratevi che il dispositivo sua spento e non sua in carica.
2. Staccare la bocchetta dal tubo di aspirazione.

Ruotare la bocchetta. Premere erilascire il dispositivo di bloccaggio del rullo a spazzola sul lato inferiore sinistro della bocchetta. Rimuovere con cautela il rullo a spazzola.

Bocchetta per mobili imbottiti:

Rilascire il blocco sul lato della bocchetta per tappezzeria ( ) . Spingere da un lato ed estrarre con cautela il rullo a spazzola.

1. Liberate la spazzola da capelli e sporco, eventualmente utilizzando con cautela una pinzetta o delle forbici.
2. Fissare nuovamente la spazzola sulla bocchetta.

Bocchetta per pavimenti:

Fissare il rullo spazzola a destra e premere e premere verso il basso sul lato sinistro. Reinserire il dispositivo di bloccaggio nella bocchetta e premere con forza.

Bocchetta per mobili imbottiti:

Inserire lateralmente il rullo a spazzola nella bocchetta per tappezzeria e bloccare (

Risoluzione dei problemi

Risoluzione dei problemi in autonomia

Per far si che non abbiate nessun problema, è importante svuotare in tempo utile il serbatoio raccogli polvere e, in tale occasione,anche controllare e pulire il filtr di protezione del motore.

Problema Possibiè	e causa / soluzione
Il dispositiivo non si accende.	La batteria è completamente scarica. Spegnete il dispositiivo e caricate la batteria, ▲ capitolo "Caricamento della batteria".
Il dispositiivo non si carica (i LED non lampeggiano).	L'alimentatore non è inserito correttamente. Verificate che la spina e l'adattatore per l'alimentatore siano inseriti correttamente nelle rispettive prese, ▲ capitolo "Caricamento della batteria".
	La batteria non è inserita correttamente all'interno del dispositiivo. Staccate l'alimentatore. Verificate che la batteria sia inserita correttamente nel dispositiivo. Ricollegate l'alimentatore.
Il dispositiivo ha dificoltà a raccogliere lo sporco.	Dovete svuotare il serbatoio raccogli polvere oppure pulire ilhetto di protezione del motore e il serbatoio stesso, ▲ capitolo "Manutenzione del dispositiivo".
Il dispositiivo risisce a stare in funzione sempre meno tempo.	Il rullo a spazzola è sporco e occorre pulirlo, ▲ capitolo "Pulizia del rullo a spazzola".
Il rullo a spazzola gira lentamente o in modo irregolare.	Il rullo a spazzola è sporco e occorre pulirlo, ➔ capitolo “Pulizia del rullo a spazzola”.
Il rullo a spazzola e i LED si spengono da soli.	In questo caso, si tratta di un meccanismo di sicurezza, che impedisce il danneggiamento dell'ugello in caso di blocco del rullo a spazzola. O il rullo a spazzola e sporco e occorre pulirlo, ➔ capitolo “Pulizia del rullo a spazzola” oppure qualcosa si è incastrato nel rullo a spazzola, ad es. dopo aver aspirato un tappeto dal tessuto felpato. Per annullare questo arresto di sicurezza, spegnete l'aspirapolvere, staccate l'ugello dal tubo di aspirazione o dall'aspirapolvere a mano e rimuovete eventuali oggetti che possono bloccare il rullo a spazzola. Alla riaccensione, il rullo a spazzola e i LED funzioneranno di nuovo come di consueto.

Servizio di assistenza

Se non è possibile risolverve il problema con l'aiuto della tabella, chiamare il nostro servizio assistenza (vedere i dettagli di contatto nel libretto di garanzia separato).

Numero articolo Descrizione

2242-048 Prefiltero motore

3962-048 Filtrodi scarico

4386-048 Rullo a spazzola della bocchetta per pavimenti

6952-048 Rullo a spazzola della bocchetta per tappezzeria

ZB 7227 Batteria da 21,6 V

Smaltimento e garanzia

Rimozione e sostituzione della batteria

Premere i pulsanti di blocco sulla batteria e rimuovere quest'ultima.

Inserimento della batteria

Posizione la batteria sulle guide dell'apparecchio e spingerla fino a farla scattare in posizione.

Smaltimento separato per dispositivo e batteria

I dispositi v e le batterie recanti quosto symbolo non devono essere smaltiti insieme ai rifiuti domestici! Dispositivi e batterie contengono delle preziose materie prime che è possibile riutilizzare. Un corretto smaltimento protegge I'ambiente e la salute del prossimo. Conferite separamente il dispositivo e la batteria smontata, affinché siano

smaltiti nei punti di raccolta appropriati.
