RB 7028 - Aspirapolvere SEVERIN - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Aspirapolvere
Marca	Severin
Modello	RB 7028
Tipo di aspirapolvere	Aspirapolvere a slitta
Dimensioni (L x l x h)	400 x 280 x 240 mm
Peso	5,5 kg
Alimentazione	Rete (cavo di alimentazione)
Potenza	800 W
Capacità del serbatoio	2,5 L
Filtro	Filtro HEPA lavabile
Livello sonoro	75 dB
Lunghezza del cavo	6 m
Raggio d'azione	9 m
Funzioni	Aspirazione potente, regolazione della potenza, spegnimento automatico
Accessori inclusi	Bocchetta per mobili, bocchetta per fessure, spazzola per pavimenti duri
Manutenzione	Pulire il filtro regolarmente, svuotare il serbatoio dopo ogni utilizzo
Sicurezza	Dispositivo di sicurezza antisurriscaldamento
Pezzi di ricambio	Filtro, spazzola, bocchette

Domande frequenti - RB 7028 SEVERIN

Come utilizzare l'aspirapolvere Severin RB 7028?

Collegare l'apparello, premere il pulsante di accensione/spegnimento e regolare la potenza se necessario. Utilizzare gli accessori adatti per diverse superfici.

Come pulire il filtro HEPA?

Rimuovere il filtro, batterlo per rimuovere la polvere o lavarlo con acqua tiepida. Lasciare asciugare completamente prima di rimetterlo a posto.

Cosa fare se l'aspirapolvere non si accende?

Controllare la presa elettrica, il cavo e l'interruttore. Assicurarsi che il serbatoio sia correttamente agganciato. Se il problema persiste, contattare il servizio post-vendita.

Come svuotare il serbatoio?

Sganciare il serbatoio, rimuoverlo e svuotare il contenuto in un cestino. È anche possibile lavare il serbatoio con acqua saponata.

Posso utilizzare sacchetti per la polvere riutilizzabili?

No, questo aspirapolvere è senza sacchetto. Il serbatoio si svuota direttamente.

Come regolare la potenza di aspirazione?

Utilizzare il cursore di regolazione situato sul corpo dell'aspirapolvere per adattare la potenza in base alla superficie (tappeti, pavimenti duri).

Qual è la lunghezza del cavo?

Il cavo di alimentazione misura circa 6 metri, offrendo una buona libertà di movimento.

Come sostituire la spazzola?

Sganciare la spazzola usata e inserire quella nuova agganciandola saldamente. Le spazzole di ricambio sono disponibili online.

L'aspirapolvere è adatto ai peli di animali?

Sì, grazie alla sua potenza e alla spazzola per pavimenti duri, aspira efficacemente i peli di animali. Ricordarsi di pulire regolarmente il filtro.

Dove trovare i pezzi di ricambio?

È possibile ordinare pezzi di ricambio sul sito ufficiale di Severin o presso rivenditori autorizzati. Utilizzare il numero modello RB 7028 per trovare i pezzi giusti.

MANUALE UTENTE RB 7028 SEVERIN

grazie per la fiducia accordataci. Ci auguriamo che possa apprezzare appieno questo prodotto di qualità SEVERIN.

Informazioni sulle presenti istruzioni per l'uso

Le istruzioni per l'uso contengono importanti suggerimenti per la sicurezza dell'utilizzatore nonché per l'uso dell'apparecchio. Il mancato rispetto delle istruzioni per l'uso può causare lesioni alle persone o danni all'apparecchio. Conservare con cura le istruzioni per l'uso. Nel caso di cessione dell'apparecchio a terzi, consegnare anche le istruzioni per l'uso.

Leggere attentamente tutte le istruzioni per l'uso precedentemente al primo uso.

È possibile effettuare il download delle presenti istruzioni per l'uso collegandosi al sito Web www.severin-floorcare.de.

SEVERIN

203

Indice

Grazie 203

Informazioni sulle presenti istruzioni per l'uso 203

1 Avvertenze di sicurezza 206

2 Dati tecnici 210

3 Conoscere l'apparecchio 210

Ambito di fornitura 211

Componenti interni 212

Parte inferiore del robot 213

Dettaglio del caricatore 214

4 Preparazione del robot 215

Applicazione delle spazzole 215

Impostazione dei sensori di caduta 215

Inserimento del gruppo accumulatore 216

Applicazione delle spazzole 215

5 Ricarica del telecomando 219

6 Installazione e collegamento del caricatore 220

7 Configurazione del Room Containment 221

Inserimento delle batterie 221

Configurazione del Room Containment 221

204

SEVERIN

8 Pulizia del locale 222

Preparazione del locale 222

Attivazione del robot 222

Avvio del robot 222

Comando del robot da pannello di controllo 224

Comando del robot da telecomando 227

Ritorno al caricatore 228

Arresto del robot 228

Individuazione del robot 228

9 Impostazione dell'ora e del piano settimanale 229

Impostazione dell'ora 229

Impostazione del piano settimanale 230

Configurazione della modalità di pulizia per il piano settimanale ..... 231

10 Pulizia e cura 232

Svuotamento del contenitore raccoglipolvere 232

Rimozione e pulizia delle spazzole 236

11 Eliminazione dei problemi 237

Ordine di pezzi di ricambio e accessori 240

Garanzia 240

12 Smaltimento 241

Disassemblaggio dell'accumulatore 241

Smaltimento separato dell'apparecchio e dell'accumulatore 242

SEVERIN

205

1 Avvertenze di sicurezza

1.1 Sicurezza di determinati gruppi di persone

• I bambini a partire da 8 anni di età e le persone con abilità fisiche, sensoriali o cognitive ridotte o con scarsa esperienza e/o conoscenza possono usare questo apparecchio solo sotto sorveglianza, oppure se sono state istruite sul relativo uso sicuro e hanno compreso i rischi derivanti dallo stesso.
• I bambini non devono giocare con l'apparecchio o salirci o sedercisi sopra. Salvo sotto sorveglianza, i bambini non possono eseguire la pulizia e la manutenzione dell'utilizzatore.
• Tenere i bambini di età inferiore a 8 anni lontani dall'apparecchio e dal cavo dell'alimentatore.
• Conservare e smaltire i materiali di imballo al di fuori della portata dei bambini. Diversamente sussiste il rischio d'asfissia.

1.2 Collegamento sicuro dell'apparecchio

Poiché l'apparecchio viene alimentato a corrente, di norma sussiste il rischio di scossa elettrica. Assicurarsi pertanto in particolare di quanto segue:

• Collegare l'alimentatore alle prese di corrente solo se i dati della targhetta identificativa corrispondono a quelli dell'alimentatore.
• Prima dell'uso verificare che apparecchio e alimentatore non presentino danneggiamenti. Non operare mai un apparecchio difettoso o con alimentatore difettoso.
• Non cercare mai di riparare da sé l'apparecchio o il relativo alimentatore. Per evitare l'esposizione a rischi, le riparazioni all'apparecchio e all'alimentatore possono essere eseguite solo dalla nostra Assistenza Clienti. Consegnare l'apparecchio o l'alimentatore difettoso a un rivenditore qualificato o all'Assistenza Clienti di SEVERIN per la riparazione.

1 Avvertenze di sicurezza

• Non immergere l'apparecchio o l'alimentatore in acqua o in altri liquidi. Tenere l'apparecchio e l'alimentatore lontani da pioggia e umidità. Non operare l'apparecchio all'aperto o in locali ad alto tasso di umidità dell'aria.
• Non toccare l'alimentatore con le mani bagnate. Nell'estrarre l'alimentatore dalla presa di corrente, afferrare sempre direttamente l'alimentatore.
• Assicurarsi che il cavo dell'alimentatore non venga piegato, schiacciato o premuto passandoci sopra e che il cavo non vada a contatto con fonti di calore, umidità o spigoli vivi. Assicurarsi che il cavo dell'alimentatore non sia causa di inciampo.
• Prima di eseguire la pulizia o la manutenzione dell'apparecchio, nonché prima di cambiare un accessorio, disattivare l'apparecchio e assicurarsi che l'alimentatore non sia collegato.

1.3 Sicurezza durante l'uso di accumulatori

L'uso errato di accumulatori espone a rischio di lesioni e di esplosione.

• Se è necessario sostituire l'accumulatore contattare un rivenditore qualificato o il Servizio Assistenza di SEVERIN. Non sostituire mai da sé gli accumulatori. Non sostituire mai l'accumulatore con altri accumulatori o batterie.
• Prima di attivare, inserire o smontare l'accumulatore assicurarsi che l'alimentatore sia scollegato dalla presa.
• Non disassemblare mai gli accumulatori, non esporli ad alte temperature né gettarli nel fuoco.
• Non esporre gli accumulatori alla luce solare diretta.
• In caso di stoccaggio fino a 3 mesi rispettare le seguenti temperature: -20 – +45 °C.
• In caso di stoccaggio oltre 1 anno rispettare le seguenti temperature: -20 – +20 °C.

1 Avvertenze di sicurezza

- Non cortocircuitare mai gli accumulatori, vale a dire non toccare contemporaneamente i due poli, in particolare non toccarli con oggetti conduttori di corrente elettrica. Stoccare gli accumulatori in modo che, anche durante lo stoccaggio, non possa verificarsi cortocircuito da altri accumulatori od oggetti metallici.

- Per caricare l'accumulatore utilizzare esclusivamente l'alimentatore fornito in dotazione. In nessun caso caricare l'accumulatore con un altro alimentatore. Utilizzare l'alimentatore fornito in dotazione esclusivamente per caricare l'accumulatore di questo apparecchio.

- L'accumulatore giunto a fine vita deve essere disassemblato come descritto. Dopo di che, l'accumulatore deve essere immediatamente conferito a un relativo centro di raccolta nelle vicinanze per lo smaltimento sicuro e sostenibile. Non smaltire mai gli accumulatori come rifiuto domestico!

- L'uso non conforme potrebbe causare fuoriuscita di liquido dall'accumulatore. Se danneggiato o se fuoriesce del liquido, interrompere l'uso dell'accumulatore.

- Se è fuoriuscito del liquido, evitare il contatto con il liquido.

- In caso di contatto con il liquido, lavare immediatamente con abbondante acqua. In presenza di conseguenze (di qualsiasi tipo) consultare un medico.

1.4 Uso conforme

L'apparecchio può essere usato solo in ambiente domestico. L'apparecchio deve essere usato esclusivamente per la pulizia di pavimenti duri planari e normalmente sporchi, oppure di tappeti a pelo corto.

Ogni altro utilizzo è ritenuto non conforme ed è vietato.

1 Avvertenze di sicurezza

Al fine di prevenire lesioni, incendi e danni l'apparecchio non deve essere usato per aspirare:

• Persone, animali o piante. Tenere la bocchetta di aspirazione sempre lontana da qualsiasi parte del corpo, capelli e indumenti.
• Particelle incandescenti, infuocate o ardenti (come ad esempio cenere, carbone, carbone di legna, sigarette, fiammiferi).
• Sostanze esplosive o facilmente infiammabili o toner.
• Acqua e altri liquidi, ad esempio lavamoquette umidi.
• Oggetti appuntiti come frantumi di vetro, chiodi o rifiuti edili.

È inoltre vietato:

• Trasformare o riparare autonomamente l'apparecchio o il relativo alimentatore.
• Usare l'apparecchio senza aver applicato correttamente il contenitore raccoglipolvere, il filtro e il coperchio.
• Usare l'apparecchio in locali in cui sono presenti oggetti fragili o tali da ribaltarsi facilmente. Predisporre i locali in modo che l'uso dell'apparecchio non possa causare alcun danno.
• Usare, conservare o caricare l'apparecchio all'aperto.
• Deporre oggetti sull'apparecchio.

2 Dati tecnici

Robot aspiratore Modello RB7028

	Tipo di accumulatore ioni di litio
	Capacità accumulatore 14,8 V; 2.800 mAh
	Durata accumulatore ca. 90 min
	Funzione timer	30 min. ▶ 45 min. ▶ 60 min. ▶ max.
	Tempo di carica accumula- tore	max. 4 ore
	Potenza di aspirazione 180 mmAq
	Portata ca. 100 m2
Alimentatore Tipo GQ30300100AG
		Ingresso 100-240 V~; 50/60 Hz 1.0 A max.
		Uscita 30 V DC 1A

3 Conoscere l'apparecchio

3.1 Ambito di fornitura

1 Robot 2 Spazzole rotonde (4 pz.) 3 Caricatore 4 Filtro di ricambio 5 Alimentatore 6 Cavo USB (per la ricarica del telecomando)

7 Room Containment 8 Telecomando 9 Gruppo accumulatore 10 Batterie (per Room Containment) 11 Spazzola di pulizia

3 Conoscere l'apparecchio

3.2 Componenti interni

1 Coperchio 5 Contenitore raccoglipolvere 2 Coperchio del contenitore raccoglipolvere 6 Pannello di controllo 3 Filtro anti-polvere 7 Elemento paraurti 4 Coperchio dell'ugello di aspirazione

3 Conoscere l'apparecchio

3.3 Parte inferiore del robot

1 Spazzole rotonde 2 Attacco spazzole 3 Ugello di aspirazione 4 Sensori di caduta

5 Interruttore ON/OFF - presa di ricarica 6 Contatti di carica 7 Gruppo accumulatore 8 Coperchio del vano accumulatore

SEVERIN

213

3 Conoscere l'apparecchio

3.4 Dettaglio del caricatore

1 Contatti di carica 2 Pannello (per dettagli fig. 23, pagina 229) 3 Piastra di supporto per montaggio a parete (lato anteriore)

4 Piastra di supporto per montaggio a parete (lato posteriore) 5 Superficie d'incollaggio

214

SEVERIN

4 Preparazione del robot

4.1 Applicazione delle spazzole

1. Assicurarsi che l'apparecchio sia disattivato e che l'alimentatore non sia collegato.
2. Appoggiare l'apparecchio con cautela sul lato superiore in modo che il lato inferiore sia accessibile.
3. Inserire le spazzole nell'attacco spazzole (fig. 5).

4.2 Impostazione dei sensori di caduta

Tramite i sensori di caduta il robot è in grado di rilevare da sé gradini e dislivelli, senza scenderli. Poiché i sensori di caduta controllano la base da pulire, per l'impostazione dei sensori deve anche essere considerata l'illuminazione del pavimento.

1. Assicurarsi che l'apparecchio sia disattivato e che l'alimentatore non sia collegato.
2. Appoggiare l'apparecchio con cautela sul lato superiore in modo che il lato inferiore sia accessibile.
3. Posizionare i 3 sensori di caduta sulla stessa posizione (fig. 6):
4. per pavimenti chiari e gradini piani posizione da 0 a 1.
5. per pavimenti scuri e gradini alti posizione da 2 a 3.

4 Preparazione del robot

SUGGERIMENTO: se su pavimenti scuri il robot si sposta continuamente indietro, selezionare la posizione "3".

4.3 Inserimento del gruppo accumulatore

1. Assicurarsi che l'apparecchio sia disattivato e che l'alimentatore non sia collegato.
2. Appoggiare l'apparecchio con cautela sul lato superiore in modo che il lato inferiore sia accessibile.

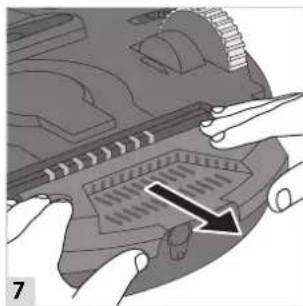

3. Allentare il blocco esercitando una pressione e rimuovere il coperchio del vano accumulatore (fig. 7).

1. Premere il gruppo accumulatori contro le molle (fig. 8). Per ciò assicurarsi che la marcatura "+" presente nell'accumulatore sia opposta alla marcatura "+" presente nel vano accumulatore.
2. Premere verso il basso il gruppo accumulatore nel vano accumulatore.

1. Spingere ancora il coperchio del vano accumulatore fino a quando s'innesta in posizione in modo udibile e avvertibile (fig. 9).

L'accumulatore adesso è montato e deve essere caricato. ▷ capitolo „Ricarica del robot“, pagina 217.

4 Preparazione del robot

4.4 Ricarica del robot

SUGGERIMENTO: Se si desidera usare il robot in modo particolarmente rapido, per la ricarica dello stesso usare l'alimentatore. Così facendo si risparmia il tempo che sarebbe richiesto per l'installazione del caricatore.

Meglio caricare il gruppo accumulatore del robot prima di ogni uso, in particolare dopo un lungo periodo di inattività. In questo modo la durata dell'accumulatore aumenta e vengono garantiti cicli di pulizia più lunghi possibili.

1. Attivare il robot (fig. 10).
2. Collegare l'alimentatore all'apparecchio (fig. 11).
3. Collegare l'alimentatore alla presa.

Con il caricatore:

1. Installare e collegare il caricatore. ▷capitolo „Installazione e collegamento del caricatore“, pagina 220
2. Collocare il robot nel caricatore. Per ciò assicurarsi che i contatti di carica del robot tocchino quelli del caricatore.

• Nel display appare „00“. – Il livello di carico sale di 01 ogni 2,4 minuti.
• Il LED Power lampeggia in verde.

4 Preparazione del robot

• Dopo ca. 4 ore il LED Power si illumina fisso in verde.
• Nel display appare „FU“.
• L'apparecchio è completamente ricaricato. Se il robot è stato ricaricato con l'alimentatore: Scollegare l'alimentatore dalla presa e dall'apparecchio.

SUGGERIMENTO: Affinché l'accumulatore sia sempre pronto per l'uso alla massima carica, finché è collegato all'alimentazione di corrente ogni ora viene ricaricato per 15 minuti. Il display passa da „FU“ a „93“ e ogni 2,4 minuti risale fino ad arrivare a „FU“.

SUGGERIMENTO: Se il livello di carica dell'accumulatore si abbassa, il robot emette tre segnali acustici e nel display viene visualizzato „Lo“. Il LED Power si illumina in rosso. Il robot si arresta oppure, a seconda dell'impostazione selezionata, torna al caricatore.

SEVERIN

5 Ricarica del telecomando

1. Collegare il cavo USB fornito in dotazione al telecomando.
2. Collegare il cavo USB a una porta USB.
3. L'indicatore LED si illumina e visualizza che il telecomando è sotto carica.
4. Dopo ca. 30 minuti il telecomando è completamente ricaricato e l'indicatore LED si disattiva.
5. Estrarre il cavo USB dal telecomando e dalla porta USB.

14

SEVERIN

219

6 Installazione e collegamento del caricatore

1. Installare il caricatore a una parete, in uno spazio libero come mostrato in figura, nell'ambito della portata di una presa (fig. 15).

SUGGERIMENTO: Per fissare il caricatore, la piastra di supporto sul lato posteriore del caricatore può essere avvitata o incollata alla parete.

1. Collegare l'alimentatore al caricatore (fig. 16).
2. Collegare l'alimentatore alla presa.

SUGGERIMENTO: Si raccomanda di verificare se il robot individua il caricatore. Per ciò collocare il robot nel locale e premere, “nel telecomando (▶capitolo „Impostazione della durata di pulizia“, pagina 227). Se il robot non individua il caricatore, collocare il caricatore in un punto accessibile.

7 Configurazione del Room Containment

7.1 Inserimento delle batterie

1. Fare scorrere verso l'alto il coperchio del vano batterie presente nel lato posteriore.
2. Inserire le batterie fornite in dotazione (4 pz. AA) secondo i simboli riportati nel vano batterie (fig. 17).
3. Riapplicare il coperchio del vano batterie.

7.2 Configurazione del Room Containment

Il Room Containment consente di bloccare i percorsi del robot.

1. Attivare il Room Containment con l'interruttore a scorrimento presente sul lato superiore.
2. Collocare i divisori nel percorso (fig. 18).

8 Pulizia del locale

8.1 Preparazione del locale

• Rimuovere gli oggetti non fissati che il robot potrebbe spingere in avanti.
• Rimuovere cavi, tende e tutto ciò che potrebbe impigliarsi nelle spazzole.
• Rimuovere oggetti fragili o tali da ribaltare facilmente.

8.2 Attivazione del robot

1. Attivare il robot dall'interruttore ON/OFF (posizione "I") (fig. 19).
2. Attendere fino a quando il LED Power si illumina in verde.

8.3 Avvio del robot

Inizio da un punto qualsiasi del locale

Prerequisito: il robot deve essere attivato. ▷ capitolo „Attivazione del robot“, pagina 222

Nel robot:

1. Per attivare il robot premere il LED Power „”. SUGGERIMENTO: Le preimpostazioni successive all'attivazione sono: modalità Automatico („„„„e e „(illuminano) durata di pulizia massima r („99“) e potenza di aspirazione normale („„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„ ²
2. Impostare il modello di pulizia. ▷capitolo „Impostazione del modello di pulizia“, pagina 224
3. Impostare la durata della pulizia e il ritorno al caricatore una volta terminata la pulizia. ▷ capitolo „Impostazione della durata di pulizia“, pagina 225

222

SEVERIN

8 Pulizia del locale

1. Impostare la potenza di aspirazione.

▷ capitolo „Impostazione della potenza di aspirazione“, pagina 226

1. Attendere 3 secondi fino a quando il robot inizia la pulizia.

Con il telecomando:

Premere "AUTO", "oppure" per avviare il ro-

bot con l'opzione desiderata, oppure per usare la funzione

„Pulizia intensiva“. ▷ capitolo „Pulizia intensiva“, pagina 227

Avvio del robot dal caricatore

Prerequisito: il robot deve essere attivato. ▷ capitolo „Attivazione del robot“, pagina 222

Nel robot:

Premere e tenere premuto per 3 secondi il LED Power „

Con il telecomando:

Usare la funzione „Pulizia intensiva“.

▶ capitolo „Pulizia intensiva“, pagina 227

Avvio automatico

Impostare il piano settimanale nel caricatore.

▶ capitolo „Impostazione del piano settimanale“, pagina 230

SEVERIN

223

8 Pulizia del locale

8.4 Comando del robot da pannello di controllo

SUGGERIMENTO: Il robot conferma ogni immissione emettendo un segnale acustico. Se l'impostazione non è plausibile, vengono generati 2 segnali acustici.

1. Per attivare il robot premere il LED Power "".

Se nel tempo di 3 secondi non viene premuto alcun tasto né nel robot né nel telecomando, il robot inizia la pulizia con le impostazioni attuali.

Impostazione del modello di pulizia

1. Premere ripetutamente il tasto "fino a quando s'il-lumina il LED dell'impostazione desiderata:
2. „": Spostamento a spirale
3. „": Spostamento a parete
4. „“: \$postamento a binario
5. „": Spostamento casuale
6. " , " , " . Modalità Automatico

SUGGERIMENTO: A seconda della situazione, il robot cambia automaticamente tra le diverse modalità di pulizia.

224

SEVERIN

8 Pulizia del locale

1. Impostare la durata della pulizia e il ritorno al caricatore una volta terminata la pulizia. ▷ capitolo „Impostazione della durata di pulizia“, pagina 225
2. Impostare la potenza di aspirazione. ▷ capitolo „Impostazione della potenza di aspirazione“, pagina 226
3. Attendere 3 secondi fino a quando il robot inizia la pulizia.

Impostazione della durata di pulizia

1. Premere ripetutamente il LED Power, "fino" ad attivare/disattivare la durata di pulizia desiderata e il ritorno automatico al caricatore:
2. „00 “: il robot si sposta sul caricatore
3. „30“: il robot aspira per 30 minuti.
4. „45“: il robot aspira per 45 minuti.
5. „60“: il robot aspira per 60 minuti.
6. „30“: il robot aspira per 30 minuti e ritorna al caricatore.
7. „45 ”: il robot aspira per 45 minuti e ritorna al caricatore.
8. „60 ”: il robot aspira per 60 minuti e ritorna al caricatore.
9. Il robot aspira fino a quando l'accumulatore si abbassa (90-120 minuti), dopo di che ritorna al caricatore.
10. Impostare il modello di pulizia.

Capitolo "Impostazione del modello di pulizia", pagina 224

1. Impostare la potenza di aspirazione.

Capitolo "Impostazione della potenza di aspirazione", pagina 226

1. Attendere 3 secondi fino a quando il robot inizia la pulizia.

225

8 Pulizia del locale

Impostazione della potenza di aspirazione

1. Premere ripetutamente il tasto fino a impostare la potenza di aspirazione desiderata:

- "": potenza di aspirazione bassa

- "": potenza di aspirazione alta

- nessun simbolo: OFF

1. Impostare il modello di pulizia.

capitolo "Impostazione del modello di pulizia", pagina 224

1. Impostare la durata della pulizia e il ritorno al caricatore una volta terminata la pulizia.

capitolo "Impostazione della durata di pulizia", pagina 225

1. Attendere 3 secondi fino a quando il robot inizia la pulizia.

SUGGERIMENTO: Dopo la pulizia il robot emette un segnale acustico e, a seconda dell'impostazione, resta fermo o ritorna al caricatore.

Arresto del robot

- Per arrestare il robot premere per mezzo secondo il LED Power "😊

- Sollevare il robot. Dopo 1 secondo la pulizia viene arrestata.

- Disattivare il robot dall'interruttore ON/OFF.

SUGGERIMENTO: Dopo 3 minuti che il robot si arresta o è stato arrestato, si commuta alla modalità Sleep. (Il LED Power " OFF). Per riattivare il robot premere qualunque tasto nel robot o nel telecomando.

SEVERIN

8 Pulizia del locale

8.5 Comando del robot da telecomando

SUGGERIMENTO: Il robot conferma ogni immissione emettendo un segnale acustico. Se l'impostazione non è plausibile, vengono generati 2 segnali acustici.

Impostazione del modello di pulizia

1. Puntare il telecomando in direzione del robot.
2. Premere ", " oppure " per impostare il modello di pulizia desiderato.
3. „“: Automatico
4. „又” : Casuale
5. „“: Spostamento a parete

Impostazione della durata di pulizia

1. Puntare il telecomando in direzione del robot.
2. Premere " per impostare la durata di pulizia su 30 minuti, dopo di che ritorno al caricatore.

SUGGERIMENTO: L'impostazione di una durata di pulizia più lunga deve essere eseguita nel robot.

Impostazione della potenza di aspirazione

1. Premere " per impostare una potenza di pulizia alta
2. Premere ", " per impostare una potenza di pulizia bassa
3. Premere " per disattivare la ventola.

Pulizia intensiva

1. Premere e tenere premuto "".
2. Puntare il puntino di luce rosso sul punto da pulire davanti al robot (fig. 22).

SUGGERIMENTO: Il punto da trattare con pulizia intensiva, sul quale viene puntato, non deve essere a una distanza di oltre 15 cm dal robot.

8 Pulizia del locale

Con la funzione di pulizia intensiva il robot può anche essere fatto partire dal caricatore:

1. Premere e tenere premuto "".
2. Puntare il puntino di luce rosso su un punto da pulire davanti al robot, fino a quando quest'ultimo lascia il caricatore. Dopo la pulizia intensiva, il robot prosegue la pulizia in modalità Automatico.
3. Premere , " , " per impostare la modalità di pulizia desiderata.

8.6 Ritorno al caricatore

- Affinché il robot ritorni al caricatore, premere "". SUGGERIMENTO: Per far spostare verso il caricatore il robot, in alternativa premere ripetutamente il LED Power " nel pannello di controllo fino a quando viene visualizzato "00".

8.7 Arresto del robot

- Premere "". SUGGERIMENTO: Dopo 3 minuti che il robot si arresta o è stato arrestato, si commuta alla modalità Sleep. (Il LED Power "OFF). Per riattivare il robot premere qualunque tasto nel robot o nel telecomando.

8.8 Individuazione del robot

Battere 3 volte le mani. Il robot risponde emettendo 3 segnali acustici e con lampeggiamento nel pannello di controllo.

9 Impostazione dell'ora e del piano settimanale

9.1 Impostazione dell'ora

SUGGERIMENTO: Affinché il piano settimanale venga eseguito all'ora giusta, è necessario impostare l'ora in modo esatto.

1. Premere ripetutamente il tasto "Set" fino a quando nel display lampeggiano SET e CLK. (fig. 23)
2. Premere il tasto "Select".
3. Impostare l'ora con i tasti "+" e "-".
4. Premere il tasto "Select".
5. Impostare i minuti con i tasti "+" e "-".
6. Premere il tasto "Select".
7. Impostare il giorno della settimana con i tasti "+" e "-".
8. Premere il tasto "Select".

SEVERIN

229

9 Impostazione dell'ora e del piano settimanale

9.2 Impostazione del piano settimanale

Con questa impostazione è possibile fare eseguire automaticamente la pulizia al robot a determinati giorni della settimana e a una determinata ora.

1. Premere ripetutamente il tasto "Set" fino a quando nel display lampeggiano SET e "
2. Premere il tasto "Select".
3. Impostare l'ora con i tasti "+" e "-".
4. Premere il tasto "Select".
5. Impostare i minuti con i tasti "+" e "-".
6. Premere il tasto "Select".
7. Selezionare il/i giorno/i della settimana in cui il robot dovrebbe effettuare la pulizia:
8. intera settimana (lampeggiano tutti i giorni della settimana) – da lunedì a venerdì (lampeggiano Lu, Ma, Me, Gi e Ve)
9. da lunedì a sabato (lampeggiano Lu, Ma, Me, Gi, Ve e Sa)
10. sabato e domenica (lampeggiano Sa e Do) – singolo giorno della settimana (lampeggia un giorno della settimana)
11. Premere il tasto "Select".
12. Viene visualizzato "." – Il piano della settimana è impostato.

SEVERIN

9 Impostazione dell'ora e del piano settimanale

9.3 Configurazione della modalità di pulizia per il piano settimanale

1. Collegare il robot all'alimentatore oppure collocarlo nel caricatore.
2. Premere il LED Power "."
3. Impostare il modello di pulizia. ▷ capitolo "Impostazione del modello di pulizia", pagina 224
4. Impostare la durata della pulizia e il ritorno al caricatore una volta terminata la pulizia. ▷ capitolo "Impostazione della durata di pulizia", pagina 225
5. Impostare la potenza di aspirazione. ▷ capitolo "Impostazione della potenza di aspirazione", pagina 226

SUGGERIMENTO: Le impostazioni possono anche essere eseguite dal telecomando.

SEVERIN

231

10 Pulizia e cura

10.1 Svuotamento del contenitore raccoglipolvere

Svuotare il contenitore quando la potenza di aspirazione diminuisce oppure quando si illumina il LED.

1. Assicurarsi che l'apparecchio sia disattivato e che l'alimentatore non sia collegato.
2. Rimuovere il coperchio (fig. 24).

1. Sollevare il contenitore raccoglipolvere dalla maniglia estraendolo dall'apparecchio (fig. 25).

1. Tirare le linguette del coperchio del contenitore raccoglipolvere verso l'esterno (fig. 26).
2. Rimuovere il coperchio del contenitore raccoglipolvere.

10 Pulizia e cura

1. Estrarre verso l'alto il filtro del contenitore raccoglipolvere (fig. 27). SUGGERIMENTO: si raccomanda di usare un'aspirapolvere. In questo modo l'eventuale impurità che fuoriesce viene raccolta e pulito anche in modo efficiente il filtro.

1. Rimuovere il coperchio dell'ugello di aspirazione (fig. 28).

1. Svuotare il contenitore raccoglipolvere (fig. 29).

1. Pulire il filtro anti-polvere con una spazzola (fig. 30).

SEVERIN

10 Pulizia e cura

1. Pulire l'ugello di aspirazione con uno spazzolino (fig. 31).

1. Se necessario lavare il contenitore raccoglipolvere e il filtro.

1. Fare asciugare il contenitore raccoglipolvere e il filtro per 24 ore.

234

SEVERIN

Inserimento del contenitore raccoglipolvere

1. Inserire il coperchio dell'ugello di aspirazione nel contenitore raccoglipolvere (fig. 34).

1. Inserire il filtro anti-polvere (fig. 35).

1. Applicare il coperchio del contenitore raccoglipolvere (fig. 36).

1. Collocare il contenitore raccoglipolvere nel robot (fig. 37).

SEVERIN

235

10 Pulizia e cura

Nell'ugello di aspirazione (nella parte in basso dell'apparecchio) sono presenti 2 sensori che reagiscono quando l'ugello di aspirazione è molto sporco (fig. 38).

In questo caso pulire a fondo l'area attorno all'ugello di aspirazione ad esempio usando un aspirapolvere.

All'inserimento del contenitore raccoglipolvere e del coperchio assicurarsi che i sensori vengano attivati (fig. 38).

1. Applicare il coperchio (fig. 39).

10.2 Rimozione e pulizia delle spazzole

1. Assicurarsi che l'apparecchio sia disattivato e che l'alimentatore non sia collegato.
2. Appoggiare l'apparecchio con cautela sul lato superiore in modo che il lato inferiore sia accessibile.
3. Rimuovere le spazzole come mostrato (fig. 40).
4. Rimuovere peli e impurità dalle spazzole. Se necessario, per ciò usare con cautela una forbice o una pinzetta.
5. Sciacquare le spazzole passandole sotto l'acqua.
6. Rimuovere peli e impurità dall'attacco spazzole.
7. Riapplicare le spazzole. ▷ capitolo „Applicazione delle spazzole“, pagina 215

SUGGERIMENTO: Se le setole sono deformate, le spazzole possono essere immerse in acqua calda per farle tornare alla forma originaria.

11 Eliminazione dei problemi

Verificare se è possibile eliminare il problema sulla base della tabella che segue:

Se nel display vengono visualizzati errori, il robot emette 3 segnali acustici l'uno dopo l'altro.

Codice di errore	Possibile causa/soluzione
E 1 Rotelle o robot bloccatiDisattivare il robot. Liberare il robot dagli ostacoli. Riattivare il robot.
E 2 Coperchio o contenitore raccoglipolvere non montati correttamente.Inserire il coperchio e il contenitore raccoglipolvere in modo corretto. ▷ fig. 235, „Inserimento del contenitore raccoglipolvere“
E 3 Sensore d'urto bloccato.Liberare il robot dagli ostacoli
E 4 Il robot è rimasto sollevato per oltre 1 secondo.Collocare il robot sul pavimento.
E 5 Pavimento troppo scuro.Impostare correttamente i sensori di caduta. ▷ fig. 215, „Impostazione dei sensori di caduta“
E 6 Errore carica. Il robot è disattivato oppure il gruppo accumulatori non è installato in modo corretto.Inserire il gruppo accumulatori in modo corretto. ▷ fig. 216, „Inserimento del gruppo accumulatore“Attivare il robot.

Problema Possibile causa/soluzione
Impossibile attivare il robot.	L'accumulatore non è inserito correttamente.Inserire l'accumulatore in modo corretto. ▷ fig. 215, „Preparazione del robot“.
	L'accumulatore è completamente scarico.Attivare l'apparecchio (posizione „l“) e ricaricare l'accumulatore. ▷ fig. 217, „Ricarica del robot“.
Il telecomando non funziona	L'accumulatore del telecomando è esausto.Ricaricare il telecomando. ▷ fig. 219, „Ricarica del telecomando“
	Robot e/o telecomando sono sotto forte esposizione di luce.Chiudere le tende e disattivare le fonti di luce forti.
	Robot troppo vicino al caricatore.Posizionare il robot a una distanza dal caricatore di minimo 2 metri.

SEVERIN

11 Eliminazione dei problemi

Problema Possibile causa/soluzione
Il robot aspira ma non assor-be alcuna im-purità	Il contenitore raccoglipolvere è troppo pieno o il filtro è sporco.Disattivare l'apparecchio (posizione „0“) e ▷ fig. 232, „Pulizia e cura“.
Il LED „ illuminato	Il contenitore raccoglipolvere è pieno. Svuotare il contenitore raccoglipolvere. ▷ capitolo „Svuotamento del contenitore raccoglipolvere“, pagina 232
Il robot si sposta solo circolarmente	Si è allentato un cavo in una rotella.Aprire la copertura della rotella e reinserire il cavo, oppure contattare l'Assisten-za Clienti ▷ fig. 319, „Centrale del servizio clienti“
Il robot si mette in funzione ma continua a spostarsi indietro.	L'interruttore a cursore per l'impostazione della sensibilità dei sensori di caduta è posizionato su pavimenti chiari, mentre l'apparecchio viene usato su pavi-menti scuri.Adattare la posizione dell'interruttore a cursore per l'impostazione della sensi-bilità dei sensori di caduta, ▷ fig. 215, „Impostazione dei sensori di caduta“.
Il robot si arre-sta da solo.	L'accumulatore deve essere caricato.Disattivare l'apparecchio (posizione „0“) e caricare l'accumulatore, ▷ fig. 217, „Ricarica del robot“.
Il robot si è bloccato.	Spingere un po' con una mano l'apparecchio.
Dopo l'attiva-zione il robot non segue al-cuna traiettoria diritta nono-stante lo spa-zio sia libero.	Una delle ruote probabilmente non gira liberamente a causa di sporco.Liberare la ruota dallo sporco. Se necessario usare con cautela una forbice o una pinzetta.
Una delle spazzole roton-de non gira più.	Questa spazzola rotonda probabilmente non gira liberamente a causa dello sporco.Smontare la spazzola rotonda (▶ fig. 220, „Installazione e collegamento del ca-ricatore“) e liberarla dallo sporco. Se necessario usare con cautela una forbice o una pinzetta.
Singole setole delle spazzole rotonde sono piegate	Fenomeni di usura.Immergere le spazzole in acqua calda.

11 Eliminazione dei problemi

Problema Possibile causa/soluzione
Impossibile ricaricare il robot.	L'alimentatore non è inserito correttamente.Controllare se la spina dell'alimentatore o l'adattatore dell'alimentatore sono correttamente inseriti nella rispettiva presa. ▷fig. 217, „Ricarica del robot“.
	Il robot non è attivato.Attivare il robot per la ricarica (posizione „I“).
La durata di funzionamento continua a ridursi.	Le ruote probabilmente non girano liberamente a causa dello sporco.Liberare la ruota dallo sporco. Se necessario usare con cautela una forbice o una pinzetta.

Qualora non sia stato possibile risolvere il problema sulla base della tabella di cui sopra, contattare la nostra

Servicehotline (vedere i dettagli di contatto riportati nell'Allegato alle presenti istruzioni per l'uso).

Con i nostri esperti del servizio assistenza troveremo sicuramente una soluzione.

11 Eliminazione dei problemi

11.1 Ordine di pezzi di ricambio e accessori

I pezzi di ricambio e gli accessori che seguono possono essere ordinati con comodità accedendo alla Home Page del nostro sito Web https://shop.severin.com/shop/search.

Numero articolo Descrizione

2549048 Set 4 pz. spazzole rotonde

0811048 Set di pulizia (filtro + pennello di pulizia)

11.2 Garanzia

Le condizioni di garanzia che seguono non pregiudicano i diritti alla prestazione in garanzia di legge nei confronti del venditore, né eventuali garanzie del venditore.

Qualora si rendesse necessaria una riparazione, contattare telefonicamente o per e-mail la nostra Assistenza Clienti. I dettagli di contatto sono riportati nell'Allegato alle presenti istruzioni per l'uso. In caso di ricorso alla garanzia rivolgersi direttamente al rivenditore. SEVERIN concede inoltre una garanzia produttore di due anni a partire dalla data d'acquisto. In detto periodo viene effettuata senza spese l'eliminazione di tutti i difetti riconducibili in modo dimostrabile a difetti di materiale o di produzione e che compromettono in modo rilevante il funzionamento. Ogni altra rivendicazione è esclusa.

Sono esclusi dalla garanzia: Danni riconducibili al mancato rispetto delle istruzioni per l'uso, all'uso non conforme o a normale usura, come pure particolari fragili come ad esempio vetro, plastica o lampadine o LED. Dalla garanzia sono inoltre esclusi batterie e accumulatori divenuti difettosi a seguito della normale usura o uso non conforme, o la cui durata si è ridotta.

In caso d'intervento da parte di soggetti non autorizzati da SEVERIN la garanzia decade.

12 Smaltimento

12.1 Disassemblaggio dell'accumulatore

1. Assicurarsi che l'apparecchio sia disattivato e che l'alimentatore non sia collegato.
2. Appoggiare l'apparecchio con cautela sul lato superiore in modo che il lato inferiore sia accessibile.
3. Allentare il blocco esercitando una pressione e rimuovere il coperchio del vano accumulatore (fig. 41).

1. Premere il gruppo accumulatori contro le molle
2. Estrarre il gruppo accumulatori dal vano accumulatore (fig. 42).

1. Spingere ancora il coperchio del vano accumulatore fino a quando s'innesta in posizione in modo udibile e avvertibile (fig. 43).

Accumulatore e apparecchio devono ora essere smaltiti separatamente. ▷capitolo „Smaltimento separato dell'apparecchio e dell'accumulatore“, pagina 242.

SEVERIN

241

12 Smaltimento

12.2 Smaltimento separato dell'apparecchio e dell'accumulatore

Gli apparecchi e gli accumulatori arrecanti questo simbolo devono essere smaltiti separatamente dai rifiuti domestici. Gli apparecchi e gli accumulatori contengono materie prime pregiate che possono essere riutilizzate. Lo smaltimento corretto protegge l'ambiente e la salute delle persone. Consegnare separatamente per lo smaltimento nel relativo centro di raccolta l'apparecchio e l'accumulatore disassemblati.
