Tipo de producto	Aspiradora
Marca	Severin
Modelo	RB 7028
Tipo de aspiradora	Aspiradora de trineo
Dimensiones (L x A x H)	400 x 280 x 240 mm
Peso	5,5 kg
Alimentación	Red eléctrica (cable de alimentación)
Potencia	800 W
Capacidad del depósito	2,5 L
Filtro	Filtro HEPA lavable
Nivel de ruido	75 dB
Longitud del cable	6 m
Radio de acción	9 m
Funciones	Aspiración potente, ajuste de potencia, parada automática
Accesorios incluidos	Boquilla para muebles, boquilla para ranuras, cepillo para suelos duros
Mantenimiento	Limpiar el filtro regularmente, vaciar el depósito después de cada uso
Seguridad	Dispositivo de seguridad contra sobrecalentamiento
Piezas de repuesto	Filtro, cepillo, boquillas

Preguntas frecuentes - RB 7028 SEVERIN

¿Cómo usar la aspiradora Severin RB 7028?

Enchufe el aparato, presione el botón de encendido/apagado y ajuste la potencia si es necesario. Utilice los accesorios adecuados para diferentes superficies.

¿Cómo limpiar el filtro HEPA?

Retire el filtro, golpéelo para quitar el polvo o lávelo con agua tibia. Déjelo secar completamente antes de volver a colocarlo.

¿Qué hacer si la aspiradora no se enciende?

Verifique el enchufe, el cable y el interruptor. Asegúrese de que el depósito esté correctamente enganchado. Si el problema persiste, póngase en contacto con el servicio postventa.

¿Cómo vaciar el depósito?

Desenganche el depósito, retírelo y vacíe su contenido en un cubo de basura. También puede lavar el depósito con agua jabonosa.

¿Puedo usar bolsas de polvo reutilizables?

No, esta aspiradora es sin bolsa. El depósito se vacía directamente.

¿Cómo ajustar la potencia de aspiración?

Utilice el control deslizante de ajuste ubicado en el cuerpo de la aspiradora para adaptar la potencia según la superficie (alfombras, suelos duros).

¿Cuál es la longitud del cable?

El cable de alimentación mide aproximadamente 6 metros, ofreciendo una buena libertad de movimiento.

¿Cómo reemplazar el cepillo?

Desenganche el cepillo usado e inserte el nuevo enganchándolo firmemente. Los cepillos de repuesto están disponibles en línea.

¿La aspiradora es adecuada para pelo de mascotas?

Sí, gracias a su potencia y su cepillo para suelos duros, aspira eficazmente el pelo de mascotas. Recuerde limpiar el filtro regularmente.

¿Dónde encontrar piezas de repuesto?

Puede pedir piezas de repuesto en el sitio web oficial de Severin o a través de distribuidores autorizados. Utilice el número de modelo RB 7028 para encontrar las piezas correctas.

MANUAL DE USUARIO RB 7028 SEVERIN

Apreciada compradora, apreciado comprador,

deseamos que disfrute con este producto de calidad de SEVERIN y le agradecemos su confianza.

Sobre este manual de instrucciones

Este manual de instrucciones contiene consejos importantes para su seguridad, así como sobre el uso del aparato. En caso de que no se sigan las instrucciones de este manual pueden producirse lesiones personales y daños materiales en el aparato. Conserve cuidadosamente este manual de instrucciones. En caso de que se realice la entrega del aparato a terceros, se debe entregar asimismo el manual de instrucciones.

Es necesario leer el manual de instrucciones por completo antes del primer uso.

Este manual de instrucciones puede descargarse desde www.severin-floorcare.de.

SEVERIN

163

Índice

Muchas gracias 163

Sobre este manual de instrucciones 163

1 Indicaciones de seguridad .... 166

2 Datos técnicos 170

3 Conocer el aparato 170

Volumen de suministro 171

Componentes internos 172

Parte inferior del robot 173

Detalles de la estación de carga 174

4 Preparar el robot 175

Colocación de los cepillos 175

Ajuste de los sensores anticaída 175

Colocación del pack de batería 176

Colocación de los cepillos 175

5 Carga del mando a distancia 179

6 Colocación y conexión de la estación de carga .... 180

7 Colocación del Room Containment 181

Colocación de las pilas 181

Colocación del Room Containment 181

164

SEVERIN

8 Limpieza del espacio 182

Preparación de una estancia 182

Encendido del robot 182

Puesta en marcha del robot 182

Control del robot desde el panel de control 184

Control del robot desde el mando a distancia 187

Regreso a la estación de carga 188

Detención del robot 188

Localización del robot 188

9 Ajustar la hora y el plan semanal 189

Ajuste de la hora 189

Ajuste del plan semanal 190

Configuración del modo de limpieza para el plan semanal 190

10 Limpieza y conservación 192

Vaciado del depósito de polvo 192

Retirada y limpieza de cepillos 196

11 Solución de problemas .... 197

Pedido de piezas de repuesto y accesorios 200

Garantía 200

12 Eliminación de residuos 201

Desmontaje del acumulador eléctrico 201

Eliminación por separado del aparato y el acumulador eléctrico ..... 202

SEVERIN

165

1 Indicaciones de seguridad

1.1 Seguridad de determinados grupos de personas

• Este aparato puede ser utilizado por niños mayores de ocho años, así como por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia o conocimientos bajo supervisión o si han sido debidamente instruidos sobre el uso seguro del aparato y los riesgos derivados del mismo.
• Los niños no deben jugar con el aparato ni colocarse o sentarse encima. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.
• Los niños menores de 8 años deben mantenerse alejados del aparato y del cable de la fuente de alimentación.
• Mantenga los materiales de embalaje fuera del alcance de los niños y deséchelos. De lo contrario existe riesgo de asfixia.

1.2 Conexión segura del aparato

El aparato se carga con corriente eléctrica, por lo que existe riesgo de electrocución. Debe tener especial cuidado con lo siguiente:

• Conecte la fuente de alimentación sólo a tomas de corriente que se correspondan con los datos indicados en la placa de características de la fuente de alimentación.
• Revise posibles daños en el aparato y la fuente de alimentación antes de su uso. No utilice nunca un aparato defectuoso o con una fuente de alimentación defectuosa.
• No intente nunca reparar por cuenta propia el aparato o su fuente de alimentación. Para evitar riesgos, las reparaciones del aparato y la fuente de alimentación deben ser realizadas exclusivamente por nuestro servicio de atención al cliente. Un aparato defectuoso o una fuente de alimentación defectuosa deben ser entregados a un comercio especializado o al servicio de atención al cliente de SEVERIN.

1 Indicaciones de seguridad

• No sumerja en agua o algún otro líquido el aparato ni la fuente de alimentación. Mantenga el aparato y la fuente de alimentación alejados de la lluvia y la humedad. No ponga en funcionamiento el aparato al aire libre o en espacios con una elevada humedad ambiental.
• No toque la fuente de alimentación con las manos mojadas. Para sacar la fuente de alimentación de la toma de corriente, tire siempre directamente de la fuente de alimentación.
• Preste atención a que el cable de la fuente de alimentación no esté doblado, aprisionado ni pase nada por encima, tampoco debe entrar en contacto con fuentes de calor, humedad o bordes afilados. Preste atención a que el cable de la fuente de alimentación no pueda causar tropiezos.
• Antes de limpiar o realizar el mantenimiento del aparato, así como antes de cambiar los accesorios, se debe apagar el aparato y asegurarse de que la fuente de alimentación no está conectada.

1.3 Seguridad en el uso de acumuladores eléctricos

En caso de uso incorrecto de los acumuladores eléctricos, existe peligro de lesiones y explosión.

• Si es necesario sustituir el acumulador eléctrico, póngase en contacto con un comercio especializado o con el servicio de atención al cliente de SEVERIN. Nunca sustituya por cuenta propia el acumulador eléctrico. Nunca sustituya el acumulador eléctrico por otros acumuladores o baterías.
• Antes de activar, utilizar o desmontar el acumulador eléctrico, asegúrese de que la fuente de alimentación está desenchufada de la toma de corriente.
• Nunca desarme los acumuladores eléctricos, los exponga a altas temperaturas ni los arroje al fuego.
• No exponga los acumuladores eléctricos a la luz solar directa.

1 Indicaciones de seguridad

• En caso de almacenamiento durante más de tres meses, respete las siguientes temperaturas: -20 – +45 °C.
• En caso de almacenamiento durante más de un año, respete las siguientes temperaturas: -20 – +20 °C.
• Nunca cortocircuite los acumuladores, es decir, no toque al mismo tiempo ambos polos, especialmente con objetos conductores de la electricidad. Almacene los acumuladores eléctricos de forma que no puedan cortocircuitarse a través de otros acumuladores u objetos metálicos.
• Para cargar el acumulador eléctrico, utilice exclusivamente la fuente de alimentación incluida en el volumen de suministro. No cargue el acumulador en ningún caso con otra fuente de alimentación. La fuente de alimentación incluida en el volumen de suministro debe utilizarse asimismo únicamente para cargar el acumulador de este aparato.
• Desmonte el acumulador eléctrico al finalizar su uso tal y como se describe. A continuación, entregue el acumulador de inmediato al punto de recogida correspondiente más cercano, a fin de facilitar una eliminación de residuos segura y respetuosa con el medio ambiente. Nunca arroje el acumulador a la basura doméstica.
• En caso de uso incorrecto, puede salir líquido del acumulador. No continúe utilizando la batería si está dañada o desprende algún líquido.
• Si se ha salido algún líquido, evite el contacto con él.
• En caso de que se haya producido contacto con el líquido, enjuáguese de inmediato con abundante agua. Si aparece algún síntoma como consecuencia (no importa de qué tipo sea), acuda a un médico.

1 Indicaciones de seguridad

1.4 Uso previsto

El aparato debe utilizarse únicamente en el ámbito doméstico. El aparato debe utilizarse exclusivamente para la limpieza sobre un suelo duro, plano y con una suciedad normal y alfombras de pelo corto.

Cualquier otro uso se considera no adecuado y está prohibido.

Para prevenir lesiones, quemaduras o daños, el aparato no debe utilizarse para aspirar:

• Sobre personas, animales o plantas. La abertura de aspiración siempre debe alejarse de cualquier parte del cuerpo, del pelo y de las prendas de vestir.
• Partículas al rojo vivo, incandescentes o ardiendo (como por ejemplo, cenizas, carbón, brasas, cigarrillos o cerillas).
• Materiales explosivos o fácilmente inflamables o tóner.
• Agua y otros líquidos, por ejemplo producto limpiador de moquetas húmedo.
• Objetos afilados como esquirlas de vidrio, clavos o escombros.

También está prohibido:

• Cambiar la estructura o reparar el aparato o su fuente de alimentación por cuenta propia.
• El uso sin utilizar correctamente el depósito de polvo, el filtro y la tapa.
• El uso en espacios con objetos frágiles o que puedan volcar fácilmente. Se deben disponer los espacios de forma que el uso del aparato no pueda causar ningún daño.
• El uso, la conservación o la carga al aire libre.
• La colocación de objetos sobre el aparato.

2 Datos técnicos

Robot aspirador Modelo RB7028

	Tipo de batería lones de litio
	Capacidad de la batería 14,8 V; 2.800 mAh
	Tiempo de funcionamiento de la batería	Aprox. 90 min
	Función de temporizador	30 min. ▶ 45 min. ▶ 60 min. ▶ max.
	Tiempo de carga de la batería	máx. 4 horas
	Capacidad de aspiración 180 mmAq
	Alcance Aprox. 100 m2
Fuente de alimentación	Modelo GQ30300100AG
	Entrada 100-240 V~; 50/60 Hz 1.0 A máx.
	Salida 30 V DC 1A

3 Conocer el aparato

3.1 Volumen de suministro

1 Robot 2 Cepillos redondos (4 unidades) 3 Estación de carga 4 Filtro de sustitución 5 Fuente de alimentación 6 Cable USB

(para cargar el mando a distancia)

7 Room Containment 8 Mando a distancia 9 Pack de batería 10 Pilas (para Room Containment) 11 Cepillo de limpieza

3 Conocer el aparato

3.2 Componentes internos

2 Tapa del depósito de polvo

6 Panel de control

3 Filtro de aspiración

7 Parachoques

4 Cubierta de entrada de aspiración

172

SEVERIN

3 Conocer el aparato

3.3 Parte inferior del robot

1 Cepillos redondos 2 Alojamiento de cepillos 3 Entrada de aspiración 4 Sensores de caída

5 Interruptor de encendido y apagado/conector de carga 6 Contactos de carga 7 Pack de batería 8 Cubierta de compartimento de batería

SEVERIN

173

3 Conocer el aparato

3.4 Detalles de la estación de carga

1 Contactos de carga

4 Placa de sujeción para montaje mural (lado posterior)

2 Panel (detalles fig. 23, página. 189)

5 Superficie de pegado

3 Placa de sujeción para montaje mural (lado frontal)

174

SEVERIN

4 Preparar el robot

4.1 Colocación de los cepillos

1. Asegúrese de que el aparato está apagado y la fuente de alimentación no está conectada.
2. Coloque los aparatos con cuidado sobre su lado superior, de forma que se pueda acceder al lado inferior.
3. Insertar los cepillos en el alojamiento para cepillos (fig. 5).

4.2 Ajuste de los sensores anticaída

Los sensores anticaída permiten al robot detectar por sí mismo escalones y desniveles y evitarlos. Dado que los sensores anticaída analizan la superficie, también hay que tener en cuenta la claridad del suelo para ajustar los sensores.

1. Asegúrese de que el aparato está apagado y la fuente de alimentación no está conectada.
2. Coloque los aparatos con cuidado sobre su lado superior, de forma que se pueda acceder al lado inferior.
3. Coloque los 3 sensores anticaída en la misma posición (fig. 6):
4. En caso de suelos claros y escalones planos, posición 0 a 1.
5. En caso de suelos oscuros y escalones elevados, posición 2 a 3.

4 Preparar el robot

CONSEJO: Si el robot se desplaza hacia atrás de forma continua por suelos oscuros, seleccione la posición "3".

4.3 Colocación del pack de batería

1. Asegúrese de que el aparato está apagado y la fuente de alimentación no está conectada.
2. Coloque los aparatos con cuidado sobre su lado superior, de forma que se pueda acceder al lado inferior.
3. Suelte el bloqueo presionando y retire la cubierta del compartimento de la batería (fig. 7).

1. Presione el pack de batería contra los muelles (fig. 8). Al hacerlo asegúrese de que la marca "+" de la batería esté frente a la marca "+" del compartimento de la batería.
2. Presione el pack de batería hacia el interior del compartimento.

1. Vuelva a cerrar con fuerza la cubierta del compartimento hasta que encastre de forma notable y sonora (fig. 9). La batería ya estará colocada y debe cargarse.

▶ capítulo "Carga del robot", página 177.

SEVERIN

4 Preparar el robot

4.4 Carga del robot

CONSEJO: Si desea utilizar el robot con especial rapidez, cárguelo a través de la fuente de alimentación. De ese modo ahorrará el tiempo necesario para colocar la estación de carga.

Lo ideal es cargar el pack de baterías del robot antes de cada uso, especialmente si hace tiempo que no se ha utilizado. Esto prolonga la vida útil del acumulador y se obtienen ciclos de limpieza más largos.

Con la fuente de alimentación:

1. Conecte el robot (fig. 10).
2. Conecte la fuente de alimentación al aparato (fig. 11).
3. Conecte la fuente de alimentación a la toma de corriente.

Con la estación de carga:

1. Coloque y conecte la estación de carga. ▷ capítulo „Colocación y conexión de la estación de carga“, página 180
2. Coloque los robots en la estación de carga.

Asegúrese de que los contactos de carga del robot tocan los de la estación de carga.

• En la pantalla aparece "00".
• El estado de carga aumenta 01 cada 2,4 minutos.
• El LED de conexión "" palpadea en verde.

• Transcurridas 4 horas se enciende el LED de conexión "en verde de forma permanente.
• En la pantalla aparece "FU".
• El aparato está completamente cargado. Si el robot se ha cargado a través de la fuente de alimentación: Desenchufe la fuente de alimentación de la toma de corriente y del aparato.

CONSEJO: Para que la batería siempre esté preparada para el uso con la máxima carga, se carga cada hora durante 15 minutos mientras esté conectado a la red eléctrica. Entonces la indicación cambia de "FU" a "93" y vuelve a "FU" cada 2,4 minutos.

CONSEJO: Cuando el estado de carga de la batería se agota, el robot emite tres señales acústicas y en la pantalla se muestra "Lo". En ese caso el LED de conexión "se enciende en rojo. El robot se detiene y regresa a la estación de carga, dependiendo del ajuste seleccionado.

SEVERIN

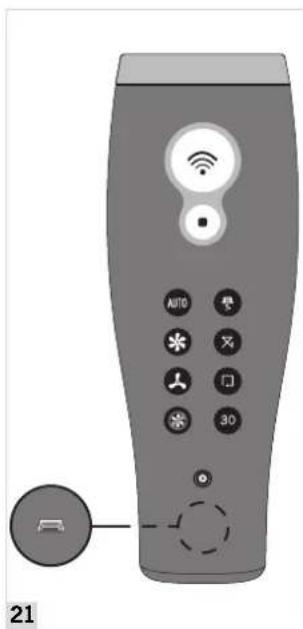

5 Carga del mando a distancia

1. Conecte el cable USB suministrado al mando a distancia.
2. Conecte el cable USB a un puerto USB.
3. El indicador LED se enciende e indica que el mando a distancia se está cargando.
4. Transcurridos 30 minutos el mando a distancia está completamente cargado y el indicador LED se desconecta.
5. Retire el cable USB del mando a distancia y del puerto USB.

SEVERIN

6 Colocación y conexión de la estación de carga

1. Coloque la estación de carga con el espacio libre indicado en la figura en una pared de la forma representada dentro del alcance de una toma de corriente (fig. 15).

CONSEJO: Para fijar la estación de carga, la placa de sujeción puede atornillarse o pegarse a la pared por la parte trasera de la estación de carga.

1. Conecte la fuente de alimentación a la estación de carga (fig. 16).
2. Conecte la fuente de alimentación a la toma de corriente.

CONSEJO: Se recomienda comprobar si el robot se encuentra en la estación de carga. Para ello, coloque el robot en la estancia y pulse " En el mando a distancia (▶ capítulo „Ajuste la duración de limpieza“, página 187). Si el robot no encuentra la estación de carga, colóquela en un lugar más accesible para el robot.

7 Colocación del Room Containment

7.1 Colocación de las pilas

1. Presione la cubierta del compartimento de las pilas situado en la parte posterior hacia arriba.
2. Coloque las pilas suministradas (4xAA) en el compartimento de las pilas (fig. 17) conforme a los símbolos.
3. Vuelva a colocar la cubierta de las pilas

7.2 Colocación del Room Containment

El Room Containment permite bloquear pasillos para el robot.

1. Conecte el Room Containment con el interruptor deslizante en la parte superior.
2. Coloque un divisor de estancias en el pasillo (fig. 18).

8 Limpieza del espacio

8.1 Preparación de una estancia

• Retire los objetos sueltos que pueda empujar el robot.
• Retire los cables, cortinas y todo lo que pueda quedar enganchado en los cepillos.
• Retire los objetos frágiles y los que puedan volcar fácilmente.

8.2 Encendido del robot

1. Conecte el robot desde el interruptor de encendido y apagado (posición "I") (fig. 19).
2. Espere a que el LED de conexión " " se encienda en verde.

8.3 Puesta en marcha del robot

Ponerlo en marcha desde un punto concreto de la estancia

Requisito: El robot tiene que estar encendido. ▷ capítulo „Encendido del robot“, página 182

En el robot:

1. Pulse el LED de conexión "" para activar el robot.

CONSEJO: El ajuste previo tras el encendido es: Modo automático ("☐", "☐") "Elencienden) duración de limpieza máxima ("99" y capacidad de aspiración normal ("

1. Ajuste el modelo de limpieza. ▷ capítulo „Ajuste del modelo de limpieza“, página 184
2. Ajuste la duración de la limpieza y el regreso a la estación de carga tras la limpieza. ▶ capítulo „Ajuste la duración de limpieza“, página 185
3. Ajuste la potencia de aspiración.

SEVERIN

8 Limpieza del espacio

▶capítulo „Ajustar la potencia de aspiración“, página 185

1. Espere 3 segundos hasta que el robot inicie la limpieza.

Con el mando a distancia:

Pulse "Xu70", "Xq" para poner en marcha el robot con la opción deseada o utilice la función de limpieza intensiva para ponerlo en marcha. ▷ capítulo „Limpieza intensiva“, página 187

Puesta en marcha del robot desde la estación de carga

Requisito: El robot tiene que estar encendido. ▷ capítulo „Encendido del robot“, página 182

En el robot:

Mantenga pulsado el LED de conexión durante 3 segundos.

Con el mando a distancia:

Utilice la función de limpieza intensiva. ▷capítulo „Limpieza intensiva“, página 187

Puesta en marcha automática

Cree un plan semanal en la estación de carga. ▶ capítulo „Ajuste del plan semanal“, página 190

8 Limpieza del espacio

8.4 Control del robot desde el panel de control

CONSEJO: El robot confirma cada entrada con una señal acústica. Si el ajuste no es plausible, suenan 2 señales acústicas.

1. Pulse el LED de conexión para activar el robot.

Si durante 3 segundos no se pulsa ninguna tecla del robot o el mando a distancia, el robot comienza a limpiar con los ajustes actuales.

Ajuste del modelo de limpieza

1. Accione el pulsador repetidamente hasta que el LED del ajuste deseado se encienda:
2. Trazar espirales
3. Seguir una pared
4. Trazar vías
5. Modo aleatorio
6. Modo automático

CONSEJO: Dependiendo de la situación, el robot cambia automáticamente entre los diferentes modos de limpieza.

SEVERIN

8 Limpieza del espacio

1. Ajuste la duración de la limpieza y el regreso a la estación de carga tras la limpieza. ▶ capítulo „Ajuste la duración de limpieza“, página 185
2. Ajuste la potencia de aspiración. ▷capítulo „Ajustar la potencia de aspiración“, página 185
3. Espere 3 segundos hasta que el robot inicie la limpieza.

Ajuste la duración de limpieza

1. Pulse el LED de conexión " " repetidamente hasta que la duración de limpieza y el regreso automático a la estación de carga se hayan activado/desactivado:
2. "00": Erobot va a la estación de carga
3. "30": El robot aspira durante 30 minutos.
4. "45": El robot aspira durante 45 minutos.
5. "60": El robot aspira durante 60 minutos.
6. "30": El robot aspira durante 30 minutos y regresa a la estación de carga.
7. "45": El robot aspira durante 45 minutos y regresa a la estación de carga.
8. "60": El robot aspira durante 60 minutos y regresa a la estación de carga.
9. "99": El robot aspira hasta que la batería se agota (90-120 minutos) y a continuación regresa a la estación de carga.
10. Ajuste el modelo de limpieza. ▶capítulo „Ajuste del modelo de limpieza“, página 184
11. Ajuste la potencia de aspiración. ▷capítulo „Ajustar la potencia de aspiración“, página 185
12. Espere 3 segundos hasta que el robot inicie la limpieza.

Ajustar la potencia de aspiración

1. Presione el pulsador " " repetidamente hasta haber ajustado la potencia de aspiración deseada:
2. "": potencia de aspiración baja
3. "": potencia de aspiración alta
4. Ningún símbolo: OFF

8 Limpieza del espacio

1. Ajuste el modelo de limpieza.

▶ capítulo „Ajuste del modelo de limpieza“, página 184

1. Ajuste la duración de la limpieza y el regreso a la estación de carga tras la limpieza.

▶ capítulo „Ajuste la duración de limpieza“, página 185

1. Espere 3 segundos hasta que el robot inicie la limpieza.

CONSEJO: Tras la limpieza el robot emite una señal acústica y permanece quieto o regresa a la estación de carga, según el ajuste.

Detención del robot

• Presione el LED de conexión " " durante medio segundo para detener el robot. – Levante el robot. La limpieza se detiene tras 1 segundo.
• Desconecte el robot desde el interruptor de encendido y apagado.

CONSEJO: 3 minutos después de que el robot se detenga, pasa al modo de reposo. (El LED de conexión "está apagado). Presione cualquier botón del robot o el mando a distancia para volver a activar el robot.

SEVERIN

8 Limpieza del espacio

8.5 Control del robot desde el mando a distancia

CONSEJO: El robot confirma cada entrada con una señal acústica. Si el ajuste no es plausible, suenan 2 señales acústicas.

Ajuste del modelo de limpieza

1. Oriente el mando a distancia hacia el robot.
2. Presione "", "Mto" para ajustar el modelo de limpieza deseado.
3. "": Automático
4. "": Aleatorio
5. "": Seguir una pared

Ajuste la duración de limpieza

1. Oriente el mando a distancia hacia el robot.
2. Pulse "" para ajustar la duración de limpieza a 30 minutos con posterior regreso a la estación de carga.

CONSEJO: El ajuste de una duración de limpieza más prolongado debe realizarse en el robot.

Ajuste de la potencia de aspiración

1. Pulse "" para ajustar una potencia de aspiración elevada.
2. Pulse " " para ajustar una potencia de aspiración baja.
3. Pulse " " para desconectar el ventilador.

Limpieza intensiva

1. Mantenga " " pulsado.
2. Oriente el punto de luz rojo hacia el punto situado delante del robot que debe limpiarse (fig. 22).

CONSEJO: Al señalar el punto destinado a la limpieza intensiva, este no puede estar a una distancia superior a 15 cm del robot.

SEVERIN

8 Limpieza del espacio

Con la función de limpieza intensiva también es posible poner el robot en marcha desde la estación de carga:

1. Mantenga " " pulsado.
2. Oriente el punto de luz rojo hacia el punto situado delante del robot hasta que este abandone la estación de carga. Tras la limpieza intensiva el robot continúa la limpieza en modo automático.
3. Presione "", Autoo "para ajustar el modo de limpieza deseado.

8.6 Regreso a la estación de carga

- Pulse " " para que el robot regrese a la estación de carga.

CONSEJO: Para ordenar que el robot regrese a la estación de carga desde el panel de control, pulse el LED de conexión hasta que se muestre "00".

8.7 Detención del robot

- Pulse "".

CONSEJO: 3 minutos después de que el robot se detenga, pasa al modo de reposo. (El LED de conexión está apagado). Presione cualquier botón del robot o el mando a distancia para volver a activar el robot.

8.8 Localización del robot

Aplauda fuerte 3 veces. El robot responde con 3 señales acústicas y el parpadeo del panel de control.

9 Ajustar la hora y el plan semanal

9.1 Ajuste de la hora

CONSEJO: Para que el plan semanal se ejecute en la hora correcta es necesario ajustar la hora correctamente.

1. Pulse repetidamente el botón "Set" hasta que SET y CLK parpadeen en la pantalla. (fig. 23)
2. Pulse el botón "Select".
3. Ajuste la hora con los botones "+" y "-".
4. Pulse el botón "Select".
5. Ajuste el minuto con los botones "+" y "-"
6. Pulse el botón "Select".
7. Ajuste el día de la semana con los botones "+" y "-".
8. Pulse el botón "Select".

SEVERIN

189

9 Ajustar la hora y el plan semanal

9.2 Ajuste del plan semanal

Este ajuste permite programar el robot para que inicie la limpieza automáticamente en días de la semana determinados a una hora concreta.

1. Pulse repetidamente el botón "Set" hasta que SET y "parpadeen en la pantalla.
2. Pulse el botón "Select".
3. Ajuste la hora con los botones "+" y "-"
4. Pulse el botón "Select".
5. Ajuste el minuto con los botones "+" y "-"
6. Pulse el botón "Select".
7. Seleccione el o los día(s) de la semana en los que el robot debe limpiar:
8. Toda la semana (todos los días de la semana parpadean) – Lunes a viernes (Mo, Tu, We, Th y Fr parpadean) – Lunes a sábado (Mo, Tu, We, Th, Fr y Sa parpadean)
9. Sábado y domingo (Sa y Su parpadean)
10. Un día determinado de la semana (un día parpadea)
11. Pulse el botón "Select".
12. Se muestra "".
13. El plan semanal está ajustado.

9.3 Configuración del modo de limpieza para el plan semanal

1. Conecte el robot a la fuente de alimentación o colóquelo a la estación de carga.
2. Pulse el LED de conexión "".
3. Ajuste el modelo de limpieza. ▶ capítulo „Ajuste del modelo de limpieza“, página 184
4. Ajuste la duración de la limpieza y el regreso a la estación de carga tras la limpieza. ▶ capítulo „Ajuste la duración de limpieza“, página 185
5. Ajuste la potencia de aspiración. ▷ capítulo „Ajustar la potencia de aspiración“, página 185

CONSEJO: El ajuste también se puede realizar desde el mando a distancia.

SEVERIN

10 Limpieza y conservación

10.1 Vaciado del depósito de polvo

Vacíe el depósito de polvo si la potencia de aspiración desciende o el LED "se enciende.

1. Asegúrese de que el aparato está apagado y la fuente de alimentación no está conectada.
2. Retire la cubierta (fig. 24).

1. Levante el depósito de polvo del aspirador por la empuñadura (fig. 25).

1. Extraiga las lengüetas de la tapa del depósito de polvo hacia fuera (fig. 26).
2. Retire la tapa del depósito de polvo.

10 Limpieza y conservación

1. Retire el filtro del depósito de polvo sacándolo hacia arriba (fig. 27). CONSEJO: Se recomienda utilizar un aspirador para ello. Este puede aspirar cualquier posible suciedad que salga y además limpia el filtro de forma eficiente.

1. Retire la cubierta de la entrada de polvo (fig. 28).

1. Vacíe el depósito de polvo (fig. 29).

1. Limpie el filtro de polvo con un cepillo (fig. 30).

10 Limpieza y conservación

1. Limpie la entrada de aspiración con un pequeño cepillo (fig. 31).

1. En caso necesario, moje el depósito de polvo y el filtro para limpiarlos.

1. Deje secar el depósito de polvo y el filtro durante 24 horas.

10 Limpieza y conservación

Colocación del depósito de polvo

1. Coloque la cubierta de entrada de aspiración en el depósito de polvo (fig. 34).

1. Coloque el filtro de polvo (fig. 35).

1. Coloque la tapa del depósito de polvo (fig. 36).

1. Monte el depósito de polvo en el robot (fig. 37).

10 Limpieza y conservación

En la entrada de aspiración (situada en la parte inferior del aparato) hay 2 sensores, que reaccionan cuando la entrada está muy sucia (fig. 38).

En ese caso, limpie a conciencia la zona que rodea la entrada de aspiración por ejemplo con un aspirador.

Al colocar el depósito de polvo y la cubierta, asegúrese de que los sensores se activan (fig. 38).

1. Coloque la cubierta (fig. 39).

10.2 Retirada y limpieza de cepillos

1. Asegúrese de que el aparato está apagado y la fuente de alimentación no está conectada.
2. Coloque los aparatos con cuidado sobre su lado superior, de forma que se pueda acceder al lado inferior.
3. Retire los cepillos de la forma representada (fig. 40).
4. Retire los cabellos y la suciedad de los cepillos. Si es necesario, utilice para ello unas tijeras o pinzas con cuidado.
5. Lave el cepillo bajo el agua.
6. Retire los cabellos y la suciedad del alojamiento para cepillos.
7. Vuelva a colocar los cepillos. ▷ capítulo „Colocación de los cepillos“, página 175

CONSEJO: Si hay cerdas dobladas, los cepillos pueden ablandarse en agua caliente para que recuperen su forma original.

SEVERIN

11 Solución de problemas

En la siguiente tabla puede consultar si se puede solucionar el problema:

Si se muestra algún error en la pantalla, el robot emite 3 señales acústicas consecutivas.

Código de error	Posible causa/solución
E 1 Las ruedas o el robot se han quedado atascadosDesconecte el robot. Libere el robot de los obstáculos. Vuelva a conectar el robot.
E 2 La cubierta o el depósito de polvo no están instalados correctamente.Coloque la cubierta y el depósito de polvo correctamente. ▷ página 195, „Colocación del depósito de polvo“
E 3 Sensor de colisión atascado.Libere el robot de los obstáculos
E 4 El robot se ha elevado durante más de 1 segundo.Coloque el robot sobre el suelo.
E 5 El suelo es demasiado oscuro.Ajuste los sensores anticaída correctamente. ▷ página 175, „Ajuste de los sensores anticaída“
E 6 Error de carga. El robot está apagado o el pack de batería no está instalado correctamente.Coloque el pack de batería correctamente. ▷ página 176, „Colocación del pack de batería“Encienda el robot.
Problema Posible causa/solución
El robot no se enciende.	La batería no está colocada correctamente.Coloque la batería correctamente. ▷ página 175, „Preparar e robot“.
	El acumulador eléctrico está completamente descargado.Encienda el aparato (posición "I") y cargue la batería. ▷ página 177, „Carga del robot“.

11 Solución de problemas

Problema Posible causa/solución
El mando a distancia no funciona	La batería del mando a distancia está agotada.Cargue el mando a distancia. ▷ página 179, „Carga del mando a distancia“
	El robot y/o el mando a distancia se encuentran bajo luz intensa.Cierre las cortinas y apague las fuentes de luz intensa.
	El robot está demasiado cerca de la estación de carga.Coloque el robot como mínimo a 2 metros de la estación de carga.
El robot aspira pero no recoge suciedad	El depósito de polvo está demasiado lleno o el filtro está sucio.Apague el aparato (posición "0") y ▷ página 192, „Limpieza y conservación“.
El LED " [IMAGE]se enciende	El depósito de polvo está lleno. Vacíe el depósito de polvo. ▷ capítulo „Vaciado del depósito de polvo“, página 192
El robot solo traza círculos	Se ha soltado el cable de una rueda.Abra la cubierta de la rueda y vuelva a conectar el cable o informe al servicio al cliente ▷ página 319, „Oficinas centrales del servicio“
El robot co-mienza a funcionar pero se mueve siempre hacia atrás.	El regulador deslizante para ajustar la sensibilidad de los sensores se encuentra en la posición para suelos claros, mientras el aparato se utiliza sobre un suelo oscuro.Adapte la posición del regulador deslizante al ajuste de sensibilidad de los sensores, ▷ página 175, „Ajuste de los sensores anticaída“.
El robot se detiene solo.	Se debe cargar el acumulador eléctrico.Apague el aparato (posición "0") y cargue el acumulador eléctrico, ▷ página 177, „Carga del robot“.
El robot se ha quedado atascado.	Ayude con la mano empujando el robot ligeramente.
El robot no sigue una línea recta después de encenderlo a pesar de que la superficie está libre.	Es posible que una de las ruedas quede atascada por la suciedad y no pueda girar libremente.Libere la suciedad de la rueda. Si es necesario, utilice para ello unas tijeras o pinzas con cuidado.

11 Solución de problemas

Problema Posible causa/solución
Uno de los cepillos redondos ya no gira.	Es posible que ese cepillo haya quedado atascado por la suciedad y no pueda girar libremente.Desmonte el cepillo redondo (▷ página 180, „Colocación y conexión de la estación de carga“) y libérelo de la suciedad. Si es necesario, utilice para ello unas tijeras o pinzas con cuidado.
Algunas cerdas de los cepillos circulares están dobladas	Indicio de desgaste.Ablande los cepillos en agua caliente.
El robot no se carga.	La fuente de alimentación no está correctamente enchufada.Compruebe si el conector de la fuente de alimentación o el adaptador de la misma están correctamente colocados en sus casquillos. ▷ página 177, „Carga del robot“.
	El robot no está encendido.Encienda el robot para cargarlo (posición "I").
La duración del funcionamiento es cada vez más breve.	Es posible que las ruedas estén atascadas por la suciedad y no puedan girar libremente.Libere la suciedad de la rueda. Si es necesario, utilice para ello unas tijeras o pinzas con cuidado.

Si no consigue solucionar el problema con la tabla anterior, llame a nuestra

línea directa de atención telefónica (véanse los datos de contacto en el anexo del presente manual de instrucciones).

Junto con nuestros empleados de servicio técnico, debidamente formados, encontraremos una solución.

11 Solución de problemas

11.1 Pedido de piezas de repuesto y accesorios

Las piezas de repuesto y los accesorios pueden solicitarse cómodamente a través de Internet en https://shop.severin.com/shop/search.

Número de referencia

Descripción

2549048 Kit de 4 cepillos cilíndricos

0811048 Kit de limpieza (filtro + pincel de limpieza)

11.2 Garantía

Las siguientes condiciones de garantía no afectan a los derechos de garantía legal frente al vendedor y a otras posibles garantías del vendedor.

Si resulta necesaria una reparación, póngase en contacto con nuestro servicio de atención al cliente por teléfono o por correo electrónico. Puede encontrar los datos de contacto en el anexo de este manual de instrucciones. En caso de garantía, diríjase directamente al distribuidor. Además, SEVERIN concede una garantía de fabricantes de dos años a partir de la fecha de la compra. Durante ese plazo de tiempo eliminaremos de forma gratuita cualquier deficiencia que pueda demostrarse que se debe a un fallo de material o de fabricación e impida un funcionamiento normal. Queda excluido cualquier otro derecho de reclamación.

Quedan excluidos de la garantía: Los daños que se deban a la inobservancia del manual de instrucciones, la manipulación incorrecta o el desgaste normal, así como los referidos a piezas frágiles como cristal, plástico o LED. Quedan excluidos además de la garantía las baterías y los acumuladores defectuosos a causa del desgaste normal o una manipulación incorrecta o cuya vida útil se haya acortado.

La garantía se extingue en caso de intervención por parte de instancias no autorizadas por SEVERIN.

SEVERIN

12 Eliminación de residuos

12.1 Desmontaje del acumulador eléctrico

1. Asegúrese de que el aparato está apagado y la fuente de alimentación no está conectada.
2. Coloque los aparatos con cuidado sobre su lado superior, de forma que se pueda acceder al lado inferior.
3. Suelte el bloqueo presionando y retire la cubierta del compartimento de la batería (fig. 41).

1. Presione el pack de batería contra los muelles
2. Retire el pack de batería del compartimento (fig. 42).

1. Vuelva a cerrar con fuerza la cubierta del compartimento hasta que encastre de forma notable y sonora (fig. 43). El acumulador eléctrico y el aparato deben desecharse por separado, ▷ capítulo „Eliminación por separado del aparato y el acumulador eléctrico“, página 202.

200

SEVERIN

12 Eliminación de residuos

12.2 Eliminación por separado del aparato y el acumulador eléctrico

Los aparatos y los acumuladores eléctricos identificados con este símbolo deben eliminarse por separado de la basura doméstica. Los aparatos y los acumuladores eléctricos contienen materia prima valiosa que puede reutilizarse. Una eliminación de residuos correcta protege el medio ambiente y la salud de sus congéneres. Entregue el aparato y el acumulador eléctrico desmontado por separado para una eliminación de desechos adecuada en los puntos de recogida correspondientes.

SEVERIN

201

12 Eliminación de residuos

202

SEVERIN

Grazie

IT

Gentile cliente,

Oficinas centrales del servicio

Centros de serviço

Severin Electrodomésticos España S.L.

S/N. CC. 'Las Higueras'

Plaza Miguel de Cervantes

45217 UGENA

Tel: [phone]

Fax: [phone]

eMail: [e-mail]

Web: http://www.severin.es

España – Islas Canarias

Comercial Alte S.L.

C/Subida al Mayorazgo, 14

38110 Santa Cruz de Tenerife

Tel: [phone]

Fax: [phone]

eMail: [e-mail]

Estonia

Tallin: CENTRALSERVICE, Tammsaare tee 134B, tel: [phone]

SEVERIN

Finlandia

AV-Komponentti Oy

Koronakatu 1 A

02210 Espoo

Tel.: [phone]

Fax: [phone]

Auferma Comercio Internacional SA

Aguda Parque

Lago de Arcozelo No. 76

Armazem H3

P-4410 455 Arcozelo

Tel: [phone]

Fax: [phone]

Eslovenia

SEVTIS d.o.o.

Smartinska 130

1000 Ljubljana

Tel: [phone]

Fax: [phone]

República Eslovaca

PREMT,s.r.o.

Skladová 1

917 01 Trnava

Tel: [phone]

Fax: [phone]

eMail: [e-mail]

Sueco

Rakspecialisten HS

Möllevångsgatan 34

214 20 Malmö

Tel.: [phone]

Fax: [phone]

eMail: [e-mail]

Suiza

VB Handels Sàrl GmbH

Apartado de correos 306

1040 Echallens

Tel: [phone]

Fax [phone]

correo: [e-mail]

SEVERIN
