Produkttyp	Staubsauger
Marke	Severin
Modell	RB 7028
Staubsaugertyp	Bodenstaubsauger
Maße (L x B x H)	400 x 280 x 240 mm
Gewicht	5,5 kg
Stromversorgung	Netzanschluss (Netzkabel)
Leistung	800 W
Behältervolumen	2,5 L
Filter	Waschbarer HEPA-Filter
Geräuschpegel	75 dB
Kabellänge	6 m
Aktionsradius	9 m
Funktionen	Starke Saugkraft, Leistungsregelung, automatische Abschaltung
Mitgeliefertes Zubehör	Polsterdüse, Fugendüse, Hartbodenbürste
Wartung	Filter regelmäßig reinigen, Behälter nach jedem Gebrauch leeren
Sicherheit	Überhitzungsschutz
Ersatzteile	Filter, Bürste, Düsen

Häufig gestellte Fragen - RB 7028 SEVERIN

Wie verwende ich den Severin RB 7028 Staubsauger?

Schließen Sie das Gerät an, drücken Sie die Ein-/Aus-Taste und stellen Sie die Leistung bei Bedarf ein. Verwenden Sie das passende Zubehör für verschiedene Oberflächen.

Wie reinige ich den HEPA-Filter?

Nehmen Sie den Filter heraus, klopfen Sie ihn aus, um den Staub zu entfernen, oder waschen Sie ihn mit lauwarmem Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Was tun, wenn sich der Staubsauger nicht einschaltet?

Überprüfen Sie die Steckdose, das Kabel und den Schalter. Stellen Sie sicher, dass der Behälter richtig eingerastet ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie leere ich den Behälter?

Entklipsen Sie den Behälter, nehmen Sie ihn heraus und entleeren Sie ihn in einen Mülleimer. Sie können den Behälter auch mit Seifenwasser waschen.

Kann ich wiederverwendbare Staubbeutel verwenden?

Nein, dieser Staubsauger ist beutellos. Der Behälter wird direkt entleert.

Wie stelle ich die Saugleistung ein?

Verwenden Sie den Einstellregler am Staubsaugergehäuse, um die Leistung je nach Oberfläche (Teppich, Hartboden) anzupassen.

Wie lang ist das Kabel?

Das Netzkabel ist etwa 6 Meter lang und bietet eine gute Bewegungsfreiheit.

Wie ersetze ich die Bürste?

Entklipsen Sie die gebrauchte Bürste und setzen Sie die neue ein, indem Sie sie fest einklipsen. Ersatzbürsten sind online erhältlich.

Ist der Staubsauger für Tierhaare geeignet?

Ja, dank seiner Leistung und der Hartbodenbürste saugt er Tierhaare effektiv auf. Denken Sie daran, den Filter regelmäßig zu reinigen.

Wo finde ich Ersatzteile?

Sie können Ersatzteile auf der offiziellen Website von Severin oder bei autorisierten Händlern bestellen. Verwenden Sie die Modellnummer RB 7028, um die richtigen Teile zu finden.

BEDIENUNGSANLEITUNG RB 7028 SEVERIN

SEVERIN

Vielen Dank

DE

Liebe Kundin, lieber Kunde,

wir wünschen Ihnen mit dem Qualitätsprodukt aus dem Hause SEVERIN viel Freude und bedanken uns für Ihr Vertrauen.

Die Marke SEVERIN steht seit über 120 Jahren für Beständigkeit, deutsche Qualität und Entwicklungskraft. Jedes Gerät wurde mit Sorgfalt hergestellt und geprüft.

Mit der sprichwörtlichen Sauerländer Gründlichkeit, Genauigkeit und Ehrlichkeit überzeugt das Familienunternehmen aus Sundern seit der Gründung 1892 mit innovativen Produkten Kunden in aller Welt.

In den acht Produktgruppen Kaffee, Frühstück, Küche, Grillen, Haushalt, Floorcare, Personal Care und Kühlen & Gefrieren bietet SEVERIN mit über 250 Produkten ein umfassendes Elektrokleingeräte-Sortiment. Für jeden Anlass das richtige Produkt!

Lernen Sie die SEVERIN-Produktvielfalt kennen und besuchen Sie uns unter www.severin.com.

Ihre Geschäftsleitung und Mitarbeiter der SEVERIN Floorcare GmbH

Zu dieser Gebrauchsanleitung

Diese Gebrauchsanleitung enthält wichtige Tipps für Ihre Sicherheit sowie zum Gebrauch des Geräts. Bei Nichtbeachtung der Gebrauchsanleitung kann es zu Verletzungen von Personen oder Schäden am Gerät kommen. Die Gebrauchsanleitung gut aufbewahren. Bei Weitergabe des Geräts an Dritte die Gebrauchsanleitung mitgeben.

Gebrauchsanleitung vor dem ersten Gebrauch vollständig durchlesen.

Diese Gebrauchsanleitung kann unter www.severin-floorcare.de heruntergeladen werden.

SEVERIN

3

Inhaltsverzeichnis

Vielen Dank 3

Zu dieser Gebrauchsanleitung .... 3

1 Sicherheitshinweise 6

2 Technische Daten 10

3 Gerät kennenlernen 10

Lieferumfang 11

Innenliegende Komponenten 12

Unterseite des Roboters 13

Ladestation im Detail 14

4 Roboter vorbereiten 15

Bürsten anbringen 15

Fallsensoren einstellen 15

Akkupack einsetzen 16

Bürsten anbringen 15

5 Fernbedienung laden 19

6 Ladestation aufstellen und anschließen 20

7 Room Containment aufstellen 21

Batterien einsetzen 21

Room Containment aufstellen 21

4

SEVERIN

8 Raum reinigen 22

Raum vorbereiten 22

Roboter einschalten 22

Roboter starten 22

Roboter über Control-Panel steuern 24

Roboter über die Fernbedienung steuern 27

Rückkehr zur Ladestation 28

Roboter stoppen 28

Roboter finden 28

9 Uhrzeit und Wochenplan einstellen 29

Uhrzeit einstellen 29

Wochenplan einstellen 30

Reinigungsmodus für Wochenplan konfigurieren 30

10 Reinigung und Pflege 31

Staubbehälter entleeren 31

Bürsten entfernen und reinigen 35

11 Probleme beheben 36

Ersatz- und Zubehörteile nachbestellen 39

Garantie 39

12 Entsorgung 40

Akku ausbauen 40

Gerät und Akku separat entsorgen 41

1 Sicherheitshinweise

1.1 Sicherheit bestimmter Personengruppen

• Das Gerät kann von Kindern ab 8 Jahren und älter sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen oder sich auf das Gerät stellen oder setzen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.
• Kinder jünger als 8 Jahre von Gerät und Netzteilkabel fernhalten.
• Verpackungsmaterialien außerhalb der Reichweite von Kindern aufbewahren und entsorgen. Anderenfalls besteht Erstickungsgefahr.

1.2 Gerät sicher anschließen

Das Gerät wird mit elektrischem Strom aufgeladen, dabei besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher besonders auf Folgendes:

• Netzteil nur an Steckdosen anschließen, die den Angaben auf dem Typenschild des Netzteils entsprechen.
• Gerät und Netzteil vor dem Benutzen auf eventuelle Beschädigungen kontrollieren. Niemals ein defektes Gerät oder ein Gerät mit defektem Netzteil betreiben. – Niemals versuchen, das Gerät oder sein Netzteil eigenständig zu reparieren. Um Gefährdungen zu vermeiden, dürfen Reparaturen an Gerät und Netzteil nur durch unseren Kundendienst durchgeführt werden. Ein defektes Gerät oder Netzteil zur Reparatur an einen Fachhändler oder den SEVERIN-Kundendienst geben.

1 Sicherheitshinweise

• Gerät oder Netzteil nicht in Wasser oder andere Flüssigkeiten tauchen. Gerät und Netzteil von Regen und Nässe fernhalten. Gerät nicht im Freien oder in Räumen mit hoher Luftfeuchtigkeit betreiben. – Netzteil nicht mit nassen Händen anfassen. Beim Herausziehen des Netzteils aus der Steckdose immer direkt am Netzteil ziehen.
• Darauf achten, dass das Netzteilkabel nicht geknickt, eingeklemmt oder überfahren wird oder mit Hitzequellen, Feuchtigkeit oder scharfen Kanten in Berührung kommt. Darauf achten, dass das Netzteilkabel nicht zur Stolperfalle wird. – Vor dem Reinigen oder Warten des Geräts sowie vor dem Zubehörwechsel Gerät ausschalten und sicherstellen, dass das Netzteil nicht angeschlossen ist.

1.3 Sicherheit beim Umgang mit Akkus

Bei falschem Umgang mit Akkus besteht Verletzungs- und Explosionsgefahr.

• Sollte es erforderlich sein, den Akku auszutauschen, einen Fachhändler oder den SEVERIN Kundendienst kontaktieren. Akku niemals selbst ersetzen. Akku niemals durch andere Akkus oder Batterien ersetzen. – Vor dem Aktivieren, Einsetzen oder Ausbauen des Akkus sicherstellen, dass das Netzteil aus der Steckdose gezogen ist.
• Akkus niemals auseinandernehmen, hohen Temperaturen aussetzen oder ins Feuer werfen.
• Akkus nicht direktem Sonnenlicht aussetzen.
• Bei einer Lagerdauer von bis zu 3 Monaten folgende Temperaturen einhalten: -20 — +45 °C
• Bei einer Lagerdauer von über 1 Jahr folgende Temperaturen einhalten: -20 — +20 °C

1 Sicherheitshinweise

– Akkus niemals kurzschließen, d. h. nicht beide Pole zur gleichen Zeit berühren, insbesondere nicht mit elektrisch leitenden Gegenständen. Akkus so lagern, dass sie auch bei der Lagerung nicht durch andere Akkus oder Metallgegenstände kurzgeschlossen werden. - Zum Aufladen des Akkus ausschließlich das mitgelieferte Netzteil verwenden. Den Akku keinesfalls mit einem anderen Netzteil laden. Das mitgelieferte Netzteil wiederum ausschließlich zum Aufladen des Akkus dieses Geräts verwenden. - Akku nach Gebrauchsende wie beschrieben ausbauen. Akku danach umgehend an eine entsprechende Sammelstelle in Ihrer Nähe übergeben und so einer sicheren und umweltgerechten Entsorgung zuführen. Akkus niemals über den Hausmüll entsorgen! - Bei unsachgemäßem Umgang kann Flüssigkeit aus dem Akku austreten. Akku nicht länger verwenden, wenn er beschädigt ist oder gar Flüssigkeit austritt. - Falls Flüssigkeit ausgetreten ist, Kontakt mit der Flüssigkeit vermeiden. - Falls es zu Kontakt mit der Flüssigkeit gekommen ist, diese umgehend mit reichlich Wasser abspülen. Bei Folgeerscheinungen (egal welcher Art) einen Arzt aufsuchen.

1.4 Bestimmungsgemäße Verwendung

Das Gerät darf nur im Haushalt eingesetzt werden. Das Gerät darf ausschließlich für das Reinigen auf ebenen, normal verschmutzten Hartböden und kurzflorigen Teppichen eingesetzt werden.

Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.

1 Sicherheitshinweise

Um Verletzungen, Bränden und Schäden vorzubeugen, darf das Gerät nicht eingesetzt werden für das Saugen von:

• Menschen, Tieren oder Pflanzen. Saugöffnung stets von Körperteilen, Haaren und Kleidungsstücken fernhalten.
• glühenden, brennenden oder glimmenden Partikeln (wie z. B. Asche, Kohle, Holzkohle, Zigaretten, Streichhölzer).
• explosiven oder leicht entzündlichen Stoffen oder Toner. – Wasser und anderen Flüssigkeiten, z. B. feuchten Teppichreinigern. – spitzen Gegenständen wie Glassplittern, Nägeln oder Bauschutt.

Verboten ist außerdem:

– Selbstständiges Umbauen oder Reparieren des Geräts oder seines Netzteils. – Gebrauch, ohne dass Staubbehälter, Filter und Deckel korrekt eingesetzt sind. – Einsatz in Räumen, in denen zerbrechliche Gegenstände oder solche, die leicht umkippen können, stehen. Räume so vorbereiten, dass der Einsatz des Geräts keine Schäden hervorrufen kann. – Gebrauch, Aufbewahrung oder Aufladen im Freien. – Das Abstellen von Gegenständen auf dem Gerät.

SEVERIN

9

2 Technische Daten

Saugroboter Modell RB7028
	Akkutyp Lithium-lonen
	Akkukapazität 14,8 V; 2.800 mAh
	Akkulaufzeit ca. 90 min
	Timerfunktion	30 min ▶ 45 min ▶ 60 min ▶ max.
	Akkuladezeit max. 4 Stunden
	Saugleistung 180 mmAq
	Reichweite ca. 100 m2
Netzteil Typ GQ30300100AG
	Eingang 100–240 V~; 50/60 Hz 1.0 A max.
	Ausgang	30 V DC 1A

3 Gerät kennenlernen

3.1 Lieferumfang

1 Roboter 2 Rundbürsten (4 Stück) 3 Ladestation 4 Ersatzfilter 5 Netzteil 6 USB-Kabel (zum Laden der Fernbedienung)

7 Room Containment 8 Fernbedienung 9 Akkupack 10 Batterien (für Room Containment) 11 Reinigungsbürste

SEVERIN

11

3 Gerät kennenlernen

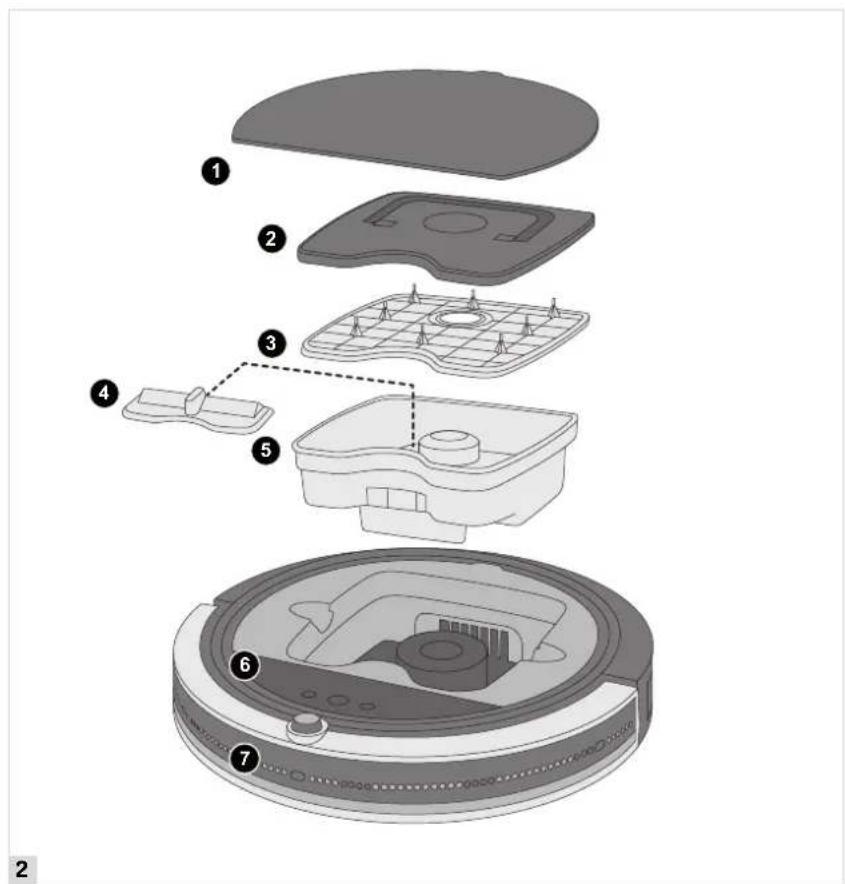

3.2 Innenliegende Komponenten

2 Staubbehälterdeckel

6 Control-Panel

3 Staubfilter

7 Stoßfänger

4 Saugeinlassabdeckung

12

SEVERIN

3 Gerät kennenlernen

3.3 Unterseite des Roboters

1 Rundbürsten 2 Bürstenaufnahme 3 Saugeinlass 4 Fallsensoren

5 Ein-/Aus-Schalter/Ladebuchse 6 Ladekontakte 7 Akkupack 8 Akkufachabdeckung

SEVERIN

13

3 Gerät kennenlernen

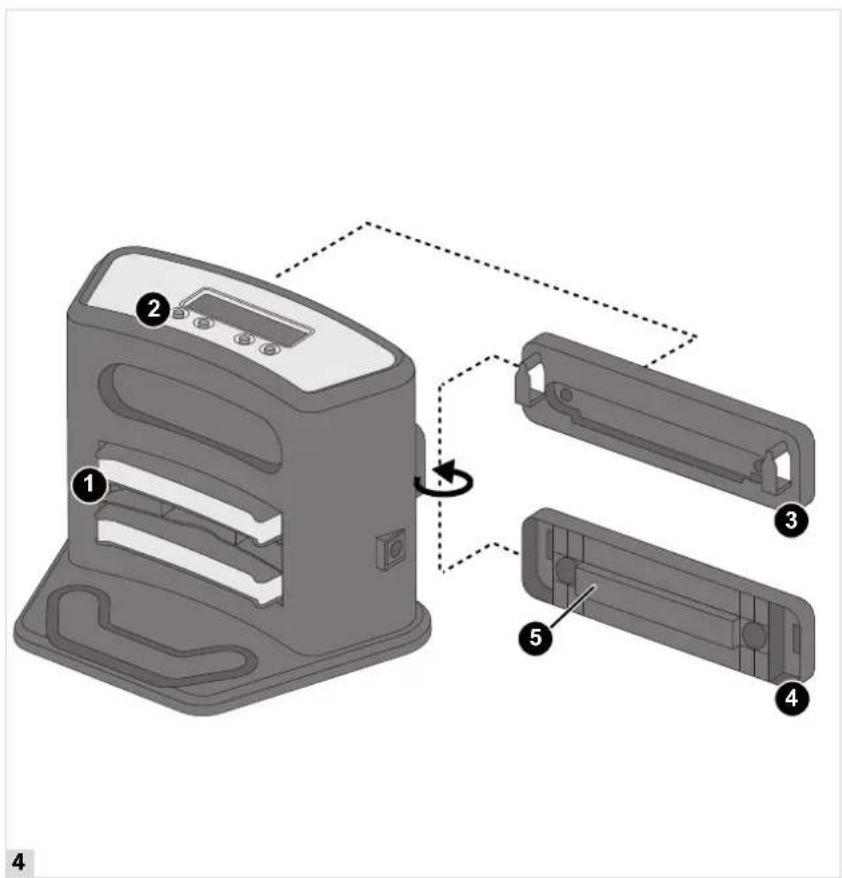

3.4 Ladestation im Detail

1 Ladekontakte 4 Halteplatte für Wandmontage (Rückseite) 2 Panel (Details ▷ Abschnitt „Uhrzeit und Wochenplan einstellen“, Seite 29) 3 Halteplatte für Wandmontage (Vorderseite) 5 Klebefläche

14

SEVERIN

4 Roboter vorbereiten

4.1 Bürsten anbringen

1. Sicherstellen, dass das Gerät ausgeschaltet und das Netzteil nicht angeschlossen ist.
2. Gerät vorsichtig auf die Oberseite legen, so dass die Unterseite zugänglich ist.
3. Bürsten auf die Bürstenaufnahme (Abb. 5) stecken.

4.2 Fallsensoren einstellen

Durch die Fallsensoren kann der Roboter Stufen und Absätze selbstständig erkennen und fährt diese nicht hinunter. Da die Fallsensoren den Untergrund prüfen, ist auch die Helligkeit des Fußbodens zur Einstellung der Sensoren wichtig.

1. Sicherstellen, dass das Gerät ausgeschaltet und das Netzteil nicht angeschlossen ist.
2. Gerät vorsichtig auf die Oberseite legen, so dass die Unterseite zugänglich ist.
3. Alle 3 Fallsensoren in die gleiche Stellung bringen (Abb. 6): – bei hellen Böden und flachen Stufen Stellung 0 bis 1 – bei dunklen Böden und hohen Stufen Stellung 2 bis 3 TIPP: Wenn der Roboter auf dunklen Böden andauernd rückwärts fährt, Einstellung „3“ wählen.

4 Roboter vorbereiten

4.3 Akkupack einsetzen

1. Sicherstellen, dass das Gerät ausgeschaltet und das Netzteil nicht angeschlossen ist.
2. Gerät vorsichtig auf die Oberseite legen, so dass die Unterseite zugänglich ist.
3. Verriegelung durch Drücken lösen und Akkufachabdeckung abziehen (Abb. 7).

1. Akkupack gegen die Federn drücken (Abb. 8). Dabei darauf achten, dass die „+“-Markierung auf dem Akku der „+“-Markierung im Akkufach gegenübersteht.
2. Akkupack nach unten in das Akkufach drücken.

1. Akkufachabdeckung wieder kräftig aufschieben, bis diese hör- und spürbar einrastet (Abb. 9).

Der Akku ist nun eingebaut und muss geladen werden ▷Abschnitt „Roboter laden“, Seite 17.

SEVERIN

4 Roboter vorbereiten

4.4 Roboter laden

TIPP: Wenn Sie den Roboter besonders schnell einsetzen wollen, laden Sie den Roboter über das Netzteil. Dadurch sparen Sie die Zeit, die sonst zum Aufstellen der Ladestation benötigt wird.

Laden Sie den Akkupack des Roboters am besten vor jedem Gebrauch, insbesondere nach längerem Nichtgebrauch.

Dies erhöht die Lebensdauer des Akkus und sorgt für möglichst lange Reinigungszyklen.

1. Roboter einschalten (Abb. 10).
2. Netzteil ans Gerät anschließen (Abb. 11).
3. Netzteil an Steckdose anschließen.

Mit der Ladestation:

1. Ladestation aufstellen und anschließen ▷ Abschnitt „Ladestation aufstellen und anschließen“, Seite 20.
2. Roboter an Ladestation stellen. Dabei darauf achten, dass die Ladekontakte des Roboters die der Ladestation berühren.

• Im Display erscheint „00“. – Alle 2,4 Minuten steigt der Ladezustand um 01 an.
• Die Power-LED blinkt grün.

4 Roboter vorbereiten

• Nach ca. 4 Stunden leuchtet die Power-LED dauerhaft grün.
• Im Display erscheint „FU“.
• Das Gerät ist vollständig aufgeladen. Falls der Roboter über das Netzteil geladen wurde: Netzteil aus Steckdose und Gerät ziehen.

TIPP: Damit der Akku immer mit maximaler Ladung betriebsbereit ist, wird er pro Stunde für 15 Minuten geladen, solange er mit dem Stromnetz verbunden ist. Die Anzeige wechselt dann von „FU“ zu „93“ und steigt dann wieder alle 2,4 Minuten bis „FU“.

TIPP: Sobald der Ladezustand des Akkus zur Neige geht, gibt der Roboter drei Signaltöne ab und im Display wird „Lo“ angezeigt. Die Power-LED leuchtet nun rot. Der Roboter stoppt oder kehrt zur Ladestation zurück, je nach gewählter Einstellung.

13

18

SEVERIN

5 Fernbedienung laden

1. Mitgeliefertes USB-Kabel an Fernbedienung anschließen.
2. USB-Kabel an einen USB-Port anschließen.
3. LED-Indikator leuchtet und zeigt an, dass die Fernbedienung geladen wird.
4. Nach ca. 30 Minuten ist die Fernbedienung vollständig geladen und der LED-Indikator schaltet sich aus.
5. USB-Kabel von Fernbedienung und USB-Port abziehen.

14

19

SEVERIN

6 Ladestation aufstellen und anschließen

1. Ladestation mit dem in der Abbildung gezeigten Freiraum an einer Wand in Reichweite einer Steckdose aufstellen (Abb. 15).

TIPP: Um die Ladestation zu fixieren, kann die Halteplatte auf der Rückseite der Ladestation an die Wand geschraubt oder geklebt werden.

1. Netzteil an Ladestation anschließen (Abb. 16).
2. Netzteil an Steckdose anschließen.

TIPP: Es empfiehlt sich, zu überprüfen, ob der Roboter die Ladestation findet. Dazu den Roboter in den Raum stellen und „号“ auf der Fernbedienung drücken (▶Abschnitt „Reinigungsdauer einstellen“, Seite 27). Wenn der Roboter die Ladestation nicht findet, stellen Sie die Ladestation an einem zugänglicheren Ort auf.

7 Room Containment aufstellen

7.1 Batterien einsetzen

1. Batteriefachabdeckung an Rückseite nach oben schieben.
2. Mitgelieferte Batterien (4xAA) entsprechend den Symbolen im Batteriefach (Abb. 17) einsetzen.
3. Batteriefachabdeckung wieder anbringen.

7.2 Room Containment aufstellen

Mit dem Room Containment lassen sich Durchgänge für den Roboter sperren.

1. Room Containment mit dem Schiebeschalter auf der Oberseite einschalten.
2. Raumteiler in Durchgang stellen (Abb. 18).

SEVERIN

21

8.1 Raum vorbereiten

• Lose Gegenstände, die der Roboter vor sich her schieben könnte, wegräumen. – Kabel, Vorhänge und alles, was sich in den Bürsten verheddern könnte, wegräumen. – Zerbrechliche Gegenstände oder solche, die leicht umkippen können, wegräumen.

8.2 Roboter einschalten

1. Roboter am Ein-/Aus-Schalter einschalten (Stellung „I“) (Abb. 19).
2. Warten, bis Power-LED „“ grün leuchtet.

8.3 Roboter starten

Von einem beliebigen Punkt im Raum aus starten

Voraussetzung: Roboter muss eingeschaltet sein. ▶ Abschnitt „Roboter einschalten“, Seite 22

Am Roboter:

1. Power-LED drücken, um den Roboter zu aktivieren.

TIPP: Die Voreinstellungen nach dem Anschalten sind: Automatikmodus („Auto“ und „leise“), Maximale Reinigungsdauer („99“) und normale Saugleistung („normal“).

1. Reinigungsmuster einstellen.

▶ Abschnitt „Reinigungsmuster einstellen“, Seite 24

1. Dauer der Reinigung und Rückkehr zur Ladestation nach Reinigung einstellen.

▶ Abschnitt „Reinigungsdauer einstellen“, Seite 25

22

SEVERIN

8 Raum reinigen

1. Saugleistung einstellen.

▷ Abschnitt „Saugleistung einstellen“, Seite 25

1. 3 Sekunden warten, bis der Roboter mit der Reinigung beginnt.

Mit der Fernbedienung:

„AUTO“, „oder F“ drücken, um den Roboter mit der gewünschten Option zu starten, oder Intensivreinigungs-Funktion zum Starten nutzen. ▷ Abschnitt „Intensivreinigung“, Seite 27

Roboter von Ladestation starten

Voraussetzung: Roboter muss eingeschaltet sein.

▶ Abschnitt „Roboter einschalten“, Seite 22

Am Roboter:

Power-LED für 3 Sekunden gedrückt halten.

Mit der Fernbedienung:

Intensivreinigungsfunktion nutzen.

▶ Abschnitt „Intensivreinigung“, Seite 27

Automatischer Start

Wochenplan an der Ladestation erstellen.

▷ Abschnitt „Wochenplan einstellen“, Seite 30

SEVERIN

23

8 Raum reinigen

8.4 Roboter über Control-Panel steuern

TIPP: Der Roboter bestätigt jede Eingabe mit einem Signalton. Wenn die Einstellung nicht plausibel ist, ertönen 2 Signaltöne.

1. Power-LED „“ drücken, um Roboter zu aktivieren.

Wird innerhalb von 3 Sekunden keine Taste am Roboter oder der Fernbedienung gedrückt, beginnt der Roboter die Reinigung mit den aktuellen Einstellungen.

Reinigungsmuster einstellen

1. „-Taste wiederholt drücken, bis LED der gewünschten Einstellung leuchtet:
2. „“: Spiralen fahren
3. „“: Wand folgen
4. „“: Bahnen fahren
5. „“: Zufallsmodus
6. "1" "1" Automatikmodus

TIPP: Der Roboter wechselt je nach Situation selbstständig zwischen den verschiedenen Reinigungsmodi.

8 Raum reinigen

1. Dauer der Reinigung und Rückkehr zur Ladestation nach Reinigung einstellen. ▷ Abschnitt „Reinigungsdauer einstellen“, Seite 25
2. Saugleistung einstellen. ▶ Abschnitt „Saugleistung einstellen“, Seite 25
3. 3 Sekunden warten, bis der Roboter mit der Reinigung beginnt.

Reinigungsdauer einstellen

1. Power-LED wiederholt drücken, bis die gewünschte Reinigungsdauer und die automatische Rückkehr zur Ladestation ein-/ausgestellt ist:
2. „00“: Roboter fährt zur Ladestation
3. „30“: Roboter saugt 30 Minuten.
4. „45“: Roboter saugt 45 Minuten.
5. „60“: Roboter saugt 60 Minuten.
6. „30“: Roboter saugt 30 Minuten und kehrt zur Ladestation zurück.
7. „45“: Roboter saugt 45 Minuten und kehrt zur Ladestation zurück.
8. „60“: Roboter saugt 60 Minuten und kehrt zur Ladestation zurück.
9. „99“: Roboter saugt, bis der Akku zur Neige geht (90–120 Minuten) und kehrt dann zur Ladestation zurück.
10. Reinigungsmuster einstellen.

▶ Abschnitt „Reinigungsmuster einstellen“, Seite 24

1. Saugleistung einstellen.

▶ Abschnitt „Saugleistung einstellen“, Seite 25

1. 3 Sekunden warten, bis der Roboter mit der Reinigung beginnt.

Saugleistung einstellen

1. Taste wiederholt drücken, bis die gewünschte Saugleistung eingestellt ist:
2. „“: niedrige Saugleistung
3. „“: hohe Saugleistung
4. kein Symbol: AUS
5. Reinigungsmuster einstellen.

8 Raum reinigen

▶ Abschnitt „Reinigungsmuster einstellen“, Seite 24

1. Dauer der Reinigung und Rückkehr zur Ladestation nach Reinigung einstellen.

▶ Abschnitt „Reinigungsdauer einstellen“, Seite 25

1. 3 Sekunden warten, bis der Roboter mit der Reinigung beginnt.

TIPP: Nach der Reinigung gibt der Roboter einen Signalton ab und bleibt stehen oder kehrt zur Ladestation zurück, je nach Einstellung.

Roboter stoppen

• Power-LED, "für eine halbe Sekunde drücken, um Roboter zu stoppen.
• Roboter hochheben. Reinigung wird nach 1 Sekunde gestoppt. – Roboter am Ein-/Aus-Schalter ausschalten.

TIPP: Drei Minuten, nachdem der Roboter stoppt oder gestoppt wurde, schaltet er in den Schlaf-Modus (Power-LED

„ 1st aus). Beliebige Taste am Roboter oder an der Fernbedienung drücken, um den Roboter wieder zu aktivieren.

8 Raum reinigen

8.5 Roboter über die Fernbedienung steuern

TIPP: Der Roboter bestätigt jede Eingabe mit einem Signalton. Wenn die Einstellung nicht plausibel ist, ertönen 2 Signaltöne.

Reinigungsmuster einstellen

1. Mit der Fernbedienung in Richtung des Roboters zeigen.
2. „ AUTODER“ drücken, um das gewünschte Reinigungsmuster einzustellen.
3. „“: Automatisch
4. „“: Zufällig
5. „“: Wand folgen

Reinigungsdauer einstellen

1. Mit der Fernbedienung in Richtung des Roboters zeigen.
2. „“ drücken, um die Reinigungsdauer auf 30 Minuten mit anschließender Rückkehr zur Ladestation zu setzen.

TIPP: Die Einstellung einer längeren Reinigungsdauer muss am Roboter vorgenommen werden.

Saugleistung einstellen

1. „“ drücken, um eine hohe Saugleistung einzustellen
2. „“ drücken, um eine niedrige Saugleistung einzustellen
3. „“ drücken, um den Lüfter auszustellen.

Intensivreinigung

1. „“ gedrückt halten.
2. Mit rotem Lichtpunkt auf die Stelle vor dem Roboter zeigen, welche gereinigt werden soll (Abb. 22).

TIPP: Die Stelle zur Intensivreinigung darf, wenn darauf gezeigt wird, nicht mehr als 15 cm vom Roboter entfernt sein.

8 Raum reinigen

Mit der Intensivreinigungsfunktion können Sie den Roboter auch von der Ladestation starten lassen:

1. „“ gedrückt halten.
2. Mit rotem Lichtpunkt auf eine Stelle vor den Roboter zeigen, bis dieser die Ladestation verlässt. Nach der Intensivreinigung setzt der Roboter die Reinigung im Automatikmodus fort.
3. „AUTODER“ drücken, um den gewünschten Reinigungsmodus einzustellen.

8.6 Rückkehr zur Ladestation

„" drücken, damit der Roboter zur Ladestation zurückkehrt.

TIPP: Um den Roboter alternativ am Control-Panel zur Ladestation fahren zu lassen, wiederholt die Power-LED „drücken, bis „00“ angezeigt wird.

8.7 Roboter stoppen

„“ drücken.

TIPP: 3 Minuten, nachdem der Roboter stoppt oder gestoppt wurde, schaltet er in den Schlaf-Modus (Power-LED „ aus). Beliebige Taste am Roboter oder an der Fernbedienung drücken, um den Roboter wieder zu aktivieren.

8.8 Roboter finden

Klatschen Sie 3 Mal laut. Der Roboter antwortet mit 3 Signaltönen und blinkendem Control-Panel.

28

SEVERIN

9 Uhrzeit und Wochenplan einstellen

9.1 Uhrzeit einstellen

TIPP: Damit der Wochenplan zur richtigen Zeit durchgeführt wird, muss die Uhrzeit richtig eingestellt sein.

1. „Set“-Taste wiederholt drücken, bis SET und CLK im Display blinken (Abb. 23).
2. „Select“-Taste drücken.
3. Mit „+“ und „-“-Taste die Stunde einstellen.
4. „Select“-Taste drücken.
5. Mit „+“ und „-“-Taste die Minute einstellen.
6. „Select“-Taste drücken.
7. Mit „+“ und „-“-Taste den Wochentag einstellen.
8. „Select“-Taste drücken.

9 Uhrzeit und Wochenplan einstellen

9.2 Wochenplan einstellen

Mit dieser Einstellung ist es möglich, den Roboter automatisch an festgelegten Wochentagen zu einer bestimmten Uhrzeit reinigen zu lassen.

1. „Set“-Taste wiederholt drücken, bis SET und „imDisplay blinken.
2. „Select“-Taste drücken.
3. Mit „+“ und „-“ -Taste Stunde einstellen.
4. „Select“-Taste drücken.
5. Mit „+“ und „-“ -Taste Minute einstellen.
6. „Select“-Taste drücken.
7. Wochentag(e) auswählen, an denen der Roboter reinigen soll:

– Ganze Woche (alle Wochentage blinken) – Montag bis Freitag (Mo, Tu, We, Th und Fr blinken) - Montag bis Samstag (Mo, Tu, We, Th, Fr und Sa blinken) – Samstag und Sonntag (Sa und Su blinken) – einzelner Wochentag (ein Wochentag blinkt) 8. „Select“-Taste drücken. - „-wird angezeigt. - Wochenplan ist eingestellt.

9.3 Reinigungsmodus für Wochenplan konfigurieren

1. Roboter an Netzteil anschließen oder an Ladestation stellen.
2. Power-LED „“ drücken.
3. Reinigungsmuster einstellen. ▶Abschnitt „Reinigungsmuster einstellen“, Seite 24
4. Dauer der Reinigung und Rückkehr zur Ladestation nach Reinigung einstellen. ▶Abschnitt „Reinigungsdauer einstellen“, Seite 25
5. Saugleistung einstellen. ▷Abschnitt „Saugleistung einstellen“, Seite 25

TIPP: Sie können die Einstellungen auch per Fernbedienung vornehmen.

SEVERIN

10 Reinigung und Pflege

10.1 Staubbehälter entleeren

Staubbehälter entleeren, wenn die Saugleistung nachlässt oder die LED leuchtet.

1. Sicherstellen, dass das Gerät ausgeschaltet und das Netzteil nicht angeschlossen ist.
2. Abdeckung abnehmen (Abb. 24).

1. Staubbehälter am Griff aus dem Gerät heben (Abb. 25).

1. Laschen des Staubbehälterdeckels nach außen ziehen (Abb. 26).
2. Staubbehälterdeckel abnehmen.

10 Reinigung und Pflege

1. Filter nach oben aus dem Staubbehälter nehmen (Abb. 27).

TIPP: Es empfiehlt sich, dabei einen Staubsauger zu benutzen.

Dieser nimmt evtl. austretenden Schmutz direkt auf und reinigt den Filter ebenfalls effizient.

1. Saugeinlassabdeckung abnehmen (Abb. 28).

1. Staubbehälter leeren (Abb. 29).

1. Staubfilter mit Bürste reinigen (Abb. 30).

10 Reinigung und Pflege

1. Saugeinlass mit kleiner Bürste reinigen (Abb. 31).

1. Bei Bedarf Staubbehälter und Filter nass reinigen.

1. Staubbehälter und Filter 24 Stunden trocknen lassen.

10 Reinigung und Pflege

Staubbehälter einsetzen

1. Saugeinlassabdeckung in Staubbehälter einsetzen (Abb. 34).

1. Staubfilter einsetzen (Abb. 35).

1. Staubbehälterdeckel anbringen (Abb. 36).

1. Staubbehälter in Roboter setzen (Abb. 37).

10 Reinigung und Pflege

Am Saugeinlass (auf der Unterseite des Geräts) befinden sich 2 Sensoren, die ansprechen, wenn der Saugeinlass stark verschmutzt ist (Abb. 38).

In diesem Fall den Bereich um den Saugeinlass beispielsweise mit einem Staubsauger gründlich reinigen.

Beim Einsetzten des Staubbehälters und der Abdeckung darauf achten, dass die Sensoren ausgelöst werden (Abb. 38).

10.2 Bürsten entfernen und reinigen

1. Sicherstellen, dass das Gerät ausgeschaltet und das Netzteil nicht angeschlossen ist.
2. Gerät vorsichtig auf die Oberseite legen, so dass die Unterseite zugänglich ist.
3. Bürsten wie gezeigt abziehen (Abb. 40).
4. Haare und Schmutz aus den Bürsten entfernen. Wenn nötig, dazu vorsichtig eine Schere oder Pinzette benutzen.
5. Bürsten unter Wasser abspülen.
6. Haare und Schmutz von Bürstenaufnahme entfernen.
7. Bürsten wieder anbringen ▷ Abschnitt „Bürsten anbringen“, Seite 15.

TIPP: Falls Borsten abgeknickt sind, können die Bürsten in heißem Wasser eingewicht werden, damit sie ihre ursprüngliche Form annehmen.

11 Probleme beheben

Anhand nachstehender Tabelle prüfen, ob sich das Problem beheben lässt.

Wenn Fehler im Display angezeigt werden, gibt der Roboter 3 Signaltöne hintereinander ab.

Fehlercode mögliche Ursache / Lösung

E 1 Räder oder Roboter stecken fest.
	Roboter ausschalten. Roboter von Hindernissen befreien. Roboter wieder einschalten.
E 2 Abdeckung oder Staubbehälter nicht korrekt installiert.
	Abdeckung und Staubbehälter korrekt einsetzen ▷Seite 34, „Staubbehälter einsetzen“.
E 3 Stoßsensor steckt fest.
	Roboter von Hindernissen befreien.
E 4 Roboter wurde länger als 1 Sekunde angehoben.
	Roboter auf den Boden stellen.
E 5 Fußboden zu dunkel.
	Fallsensoren korrekt einstellen ▷Seite 15, „Fallsensoren einstellen“.
E 6 Ladefehler. Roboter ist ausgeschaltet oder Akkupack ist nicht korrekt installiert.
	Akkupack korrekt einsetzen ▷Seite 16, „Akkupack einsetzen“.
	Roboter einschalten.

Problem mögliche Ursache / Lösung

Roboter lässt sich nicht einschalten.	Akku ist nicht korrekt eingesetzt.Akku korrekt einsetzen ▷Seite 15, „Roboter vorbereiten“.
	Akku ist völlig leer.Gerät einschalten (Stellung „I“) und Akku laden ▷Seite 17, „Roboter laden“.
Fernbedienung funktioniert nicht.	Akku der Fernbedienung ist leer.Fernbedienung laden ▷Seite 19, „Fernbedienung laden“.
	Roboter und/oder Fernbedienung befinden sich in starkem Licht.Vorhänge schließen und starke Lichtquellen abschalten.
	Roboter zu nah an der Ladestation.Roboter mindestens 2 Meter von Ladestation entfernt positionieren.
Roboter saugt, aber nimmt keinen Schmutz auf.	Staubbehälter ist überfüllt oder Filter ist verschmutzt.Gerät ausschalten (Stellung „0“) und Gerät wie auf ▷Seite 31, „Reinigung und Pflege“ beschrieben reinigen.

11 Probleme beheben

Problem mögliche Ursache / Lösung
„LED leuchtet	Staubbehälter ist voll. Staubbehälter entleeren ▷Abschnitt „Staubbehälter entleeren“, Seite 31.
Roboter fährt nur im Kreis.	Kabel eines Rads hat sich gelöst.Radabdeckung öffnen und Kabel wieder einstecken oder an Kundendienst wenden ▷Seite 319, „Kundendienstzentralen“.
Roboter läuft zwar an, fährt aber andau- ernd rückwärts.	Schieberegler zur Einstellung der Empfindlichkeit der Fallsensoren steht auf ei- ner Stellung für helle Böden, während das Gerät auf einem dunklen Boden eingesetzt wird.Stellung des Schiebereglers zur Einstellung der Empfindlichkeit der Fallsensoren anpassen ▷Seite 15, „Fallsensoren einstellen“.
Roboter hält von allein an.	Akku muss geladen werden.Gerät ausschalten (Stellung „0“) und Akku aufladen ▷Seite 17, „Roboter la- den“.
Roboter hat sich festgefahren.	Von Hand nachhelfen: dem Roboter einen Schubs geben.
Roboter fährt direkt nach dem Einschal- ten trotz freier Fläche keine geraden Bah- nen.	Möglicherweise wird eines der Räder durch Verschmutzungen daran gehindert, frei zu drehen.Rad von Verschmutzungen befreien. Falls erforderlich, hierfür vorsichtig eine Schere oder Pinzette einsetzen.
Eine der Rund- bürsten dreht sich nicht mehr.	Möglicherweise wird diese Rundbürste durch Verschmutzungen daran gehindert, frei zu drehen.Rundbürste ausbauen (▶Seite 20, „Ladestation aufstellen und anschließen“) und von Verschmutzungen befreien. Falls erforderlich, hierfür vorsichtig eine Schere oder Pinzette einsetzen.
Einzelne Bors- ten der Rund- bürsten sind geknickt.	Abnutzungsscheinung.Bürsten in heißem Wasser einweichen.
Roboter lässt sich nicht la- den.	Netzteil ist nicht korrekt eingesteckt.Prüfen, ob Netzteilstecker bzw. Netzteiladapter korrekt in ihren Buchsen sitzen ▷Seite 17, „Roboter laden“.
	Roboter ist nicht eingeschaltet.Roboter zum Laden einschalten (Stellung „I“).

SEVERIN

11 Probleme beheben

Problem mögliche Ursache / Lösung

Betriebsdauer verkürzt sich zunehmend.

Möglicherweise werden die Räder durch Verschmutzungen daran gehindert, frei zu drehen. Rad von Verschmutzungen befreien. Falls erforderlich, hierfür vorsichtig eine Schere oder Pinzette einsetzen.

Falls Sie das Problem anhand der obigen Tabelle nicht beheben können, rufen Sie unsere Servicehotline (siehe Kontaktdaten im Anhang dieser Gebrauchsanleitung) an. Gemeinsam mit unseren geschulten Servicemitarbeitern finden wir sicher eine Lösung.

SEVERIN

11 Probleme beheben

11.1 Ersatz- und Zubehörteile nachbestellen

Ersatzteile oder Zubehör können Sie im Internet unter https://shop.severin.com/shop/search bequem bestellen.

Artikelnummer Beschreibung

2549048 4er-Set Rundbürsten

0811048 Reinigungsset (Filter + Reinigungspinsel)

11.2 Garantie

Von den nachfolgenden Garantiebedingungen bleiben die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer und eventuelle Verkäufergarantien unberührt.

Sollte eine Reparatur erforderlich werden, setzen Sie sich telefonisch oder per Mail mit unserem Kundendienst in Verbindung. Die Kontaktdaten finden Sie im Anhang dieser Gebrauchsanleitung. Wenden Sie sich im Garantiefall direkt an den Händler. Zusätzlich gewährt SEVERIN eine Herstellergarantie von zwei Jahren ab Kaufdatum. In diesem Zeitraum beseitigen wir kostenlos alle Mängel, die nachweislich auf Material- oder Fertigungsfehlern beruhen und die Funktion wesentlich beeinträchtigen. Weitere Ansprüche sind ausgeschlossen.

Von der Garantie ausgenommen sind: Schäden, die auf Nichtbeachtung der Gebrauchsanleitung, unsachgemäße Behandlung oder normalen Verschleiß zurückzuführen sind, ebenso leicht zerbrechliche Teile wie z. B. Glas, Kunststoff oder LEDs. Von der Garantie ausgenommen sind außerdem Batterien und Akkus, die infolge normalen Verschleißes oder unsachgemäßer Handhabung defekt geworden sind bzw. deren Laufzeit sich verkürzt hat.

Die Garantie erlischt bei Eingriff nicht von SEVERIN autorisierter Stellen.

SEVERIN

12 Entsorgung

12.1 Akku ausbauen

1. Sicherstellen, dass das Gerät ausgeschaltet und das Netzteil nicht angeschlossen ist.
2. Gerät vorsichtig auf die Oberseite legen, so dass die Unterseite zugänglich ist.
3. Verriegelung durch Drücken lösen und Akkufachabdeckung abziehen (Abb. 41).

1. Akkupack gegen die Federn drücken.
2. Akkupack aus Akkufach nehmen (Abb. 42).

1. Akkufachabdeckung wieder kräftig aufschieben, bis diese hör- und spürbar einrastet (Abb. 43). Akku und Gerät müssen nun separat voneinander entsorgt werden ▷Abschnitt „Gerät und Akku separat entsorgen“, Seite 41.

12 Entsorgung

12.2 Gerät und Akku separat entsorgen

Geräte und Akkus, die mit diesem Symbol gekennzeichnet sind, müssen getrennt vom Hausmüll entsorgt werden! Geräte und Akkus enthalten wertvolle Rohstoffe, die wiederverwertet werden können. Eine ordnungsgemäße Entsorgung schützt die Umwelt und die Gesundheit Ihrer Mitmenschen. Geben Sie das Gerät und den ausgebauten Akku separat zur Entsorgung an die entsprechenden Sammelstellen.

12 Entsorgung

42

12 Entsorgung

82

12 Entsorgung

122

SEVERIN

Vielen Dank

NL

Sehr geehrter Kunde,

2 Technische Daten 130

2 Technische Daten

12 Entsorgung

162

SEVERIN

Vielen Dank

ES

▷ Kapitel „Intensivrengöring“, Seite 267

Automatischer Start

Kundendienstzentralen

Servicezentren

Vertriebsgesellschaft m.b.H.

Gewerbeparkstr. 7

5081 Anif / Salzburg

Tel.: [phone]

Fax: [phone] / 72 70 2

eMail: [e-mail]

SEVERIN

Belgien

BVBA Dancal Elektro

Kalkhoevestraat 1

B-8790 Waregem

Tel.: [phone]

Fax: [phone]

Bulgarien

Noviz AG

Kahn Kubrat 1 Str.

BG-4000 Plovdiv

Tel: [phone], 275 614

eMail: [e-mail]

Tschechische Republik

BVZ Commerce s.r.o.

Parkerova c.p. 618

CZ 25067 Klecany

Tel.: [phone]

Fax: [phone]

Dänemark

F&H of Scandinavia A/S

GI. Skivevej 70

DK-8800 Viborg

Tel.: [phone]

Fax: [phone]

SEVERIN Elektrogeräte GmbH

Röhre 27

D-59846 Sundern

Tel [phone] - 0

Fax [phone] - 333

[e-mail]

Technische Änderungen vorbehalten. / Model specifications are subject to change.

Seve-32867-21-GBA-07.12.2015

www.severin.com
