GEBRUIKSAANWIJZING HV 7155 SEVERIN

Voordat het apparaat gebruikt worden, de volgende instructies goed doorlezen en deze handleiding bewaren voor toekomstige raadpleging. Het apparaat mag alleen gebruikt worden door personen diebekend zich met de onderstaande instructies.

Veiligheidsaanwijzingen

Bepaalde groepen Personen

• Het apparaat kan door kinderen vanaf 8aar en door personen met verminderde fysieke, sensorische of mentale vaardigheden of gebrek aan ervaring en/ of kennis bediend worden, als er toezicht op hen gehonden wordt of als zij in het veilige gebruik van het apparaat geinstrueerd zich en de daarmee verbonden bevaren kennen.
• Kinderen mogen nicht met het apparaat spelen of op het apparaat gaan zitten of staan.
• Reiniging en gebruikersonderhoudogens Niet door kinderen zonder toezicht worden uitgevoerd.
• Kinderenjonger dan 8aar mogen nicht in de buurt van het apparaat en de voeding komen.
• Verpakkingsmaterial mag nicht gebrukt worden om mee te spelen. Er bestaat verstikkingsgevaar.

Apparaat veilig aansluten

Het apparaat wordt opgeladen met elektrische stroom. Daarbij bestaat in principe gevaar voor een elektrische schok.

Daarom:

• Apparaat en voeding voor het gebruik controlleren opevt. beschadigingen. Nooit een defect apparaat of een apparaat met defecte voeding gebruiken.
• Voeding alleen op stopcontacten aansluiten die overeenkomen met de gegevens op het typeplaatje van de voeding.
• Om gevaar te vermijden en om te voldoen aan veiligheidsvoorschriften, mogen reparations aan het apparaat en de voedingsunit alleen door once klantenservice worden uitgevoerd. Neem waarom in geval van reparatie Telefonisch of per e-mail contact op met once klantenservice (zie de service-adressen in het afzonderlijke garantieboekje of op www.severing.de).
• Apparaat of voeding nicht in water of andere vloeistoffen dompelen en nicht met vloeistoffen behandelen. Apparaat en voeding beschermen gegen regen en vocht. Apparaat en voeding nicht gebruiken in de buitenlucht of ruimtes met hoge

luchtvochtigheid.

• Apparaat en voeding Niet met native handen aanraken. Bij het uittrekken van de voeding uit het stopcontact altiid direct aan de voeding trekken.
• Erop letten dat de kabel van de voeding nicht geknikt of ingeklemd raakt, dat er Niet overheen worden gereden en dat deze nicht met hittebronnen, vocht of scherpe randen in aanraking komt. Erop letten dat de kabel van de voeding nicht voor struikelgevaar zorgt.
• Voor het reinigen of onderhonden van het apparaat en voor het wisselen van toebehoren het apparaat uitschakelen en ervoor zorgen dat de voeding nicht aangesloten is.

Veiligkeit bij de omgang met accu's

Bij verkeerde omgang met accu's bestaat er letsel- en explosiegevaar.
- Vervang de accu nooit door andere accu's of batterijen. Gebruik uitsluitend soortgelijke accu's. Accu's nooit kortsluten, dit betekent de beiden polen nicht tegelijk aanraken, met name nicht met elektrisch geleidende voorwerpen. Accu's zo opslaan, dat ze ookijdens de opslag Niet konnen worden kortgesloten door andere accu's of metalen voorwerpen.
WAARSCHUWING! Voor het laden van de accu uitsluitend de meegeleverde netvoeding gebruiken (zie Technische gegevens). De accu in geen geval met een andere voedingsunit laden. Gebruik op bezelfde wijze de meegeleverde voedingsunit uitsluitend voor het laden van de accu.
- Accu na het einde van de levensduur demonteren zoals beschreiben. Accu daarna direct maar een geschikt inzamelpunt in uw omgeving brengen en zo zorgen voor een veilige en milieuvriendelijkke afvoer. Accu nooit met het huisvuil meegeven.
- Voor het demonteren van de accu ervoor zorgen dat de voeding uit het stopcontact getrokken is.
- Indien het apparaat voor een langereperiode ongebruikt worden opgeslagen要去 de accu worden verwijderd, en afzonderlijk opgeslagen.
- Accu nooituit elkaar halen, aan hoge temperaturen bloatstellen of in vuur gooien.
Bij ondeskundige omgang kan er vloeistof uit de accukommen. Accu Niet langer gebruiken als deze beschadigd is of er zichs vloeistof maar buiten kommt.

• Indien vloeistof maar buiten is gekomen, contact met de vloeistof vermijden.
• Indien er contact is geweest met de vloeistof, denen direct met veel water afspoelen. Bij nawerkingen (welke dan ook) een arts raadplegen.

Roterende borstelwals

• Het apparaat heeft in het vloer- en het bekledingsmondstuk een aangedreven borstelrol. Deze kan letsels veroorzaken. Letkaarom op het volgende:
• Zorg ervoor dat het apparaat voor u het gaat reinigen of onderhoudenuitgeschakeld is en nicht worden opgeladen.
• WAARSCHUWING! Let erop dat er nooit lichaamsdelen onder de borstelwals terecht{kunnen komen.
• Niet in de buurt van kabels, leidingen en lange franjes zuigen. Enerzijds bestaat het gevaar dat de kabelisolatione beschadigd raakt. Anderzijds konnen deze voorwerpen in de borstelwals verstrikt raken en het apparaat zo beschadigen.

Led-verlichting

• Op het vloermondstuk zijn leds ingebouwd, die de werkzone voor het vloermondstuk verlichten.
  Tijdens het bedrijf Niet in de leds kijken.
• De leds können nicht worden verrangen.

Gebruik volgens de voorschriften

• Het apparaat mag alleen voor huishoudelijkke toepassingen worden gebruikt.
• Het apparaat mag uitsluitend worden gebruikt voor het reinigen van vlakke, normaal verruilde oppervlakken, kortpolige tapijten of bekledingen die door de belastingen van de roterende borstel geen schade oplopen.
• Het apparaat mag alleen met de bijhorende accu (zie Technische gegevens) en accessoires worden gebruikt.
• Elk ander gebruik geldt als verkeerd gebruik en is verboden.

Om letsel, brand en schade te voorkomen, mag het apparaat nicht worden gezruikt voor het zuigen van:

• Menschen, dieren of platen. Het apparaat steeds verwijderd houden van alle lichaamsdelen, de haren en van kledingstukken (bijv. veters). Niet zuigen in de buurt van het hoofd.

• Gloeiende, brandende of smeulende deeltjes (zoals as, kolen, houtskool, sigaretten, lucifers).

• Explosieve of Licht ontvlambare stoffen of toner.
  Water en andere vloeistoffen, bijv. vochtige tapijtreinigers.
  Puntige voorwerpen zoals glassplinters, spijkers of pun.
  Fijnstof zoals gips, cement, fjn boorstof, poeder.

Verboden is bovendien:

Zelfstandig ombouwen of repareren van het apparaat of de voeding.
- Insteken van voorwerpen in openingsen van het apparatus. Hiervan uit gezonderd zijn de waarvoortedoe accessoires.
- Gebruik, opslag of opladen in de buitenlucht.
- Afdekken van de ventilatieopeningen van het apparaat. De ventilatiegleuven vrij honden van Plains, haren en dergelijk.
- Gebruik van het apparaat zonder aangebracht filter.

CE-markering

Het apparaat voldoet aan de EU-richtlijnen die bindend zichn voor CE-markering.

Opbouw van het apparaat / Apparaat monteren

Opbouw apparatus en leveromvang

1. Afdekking uitblaasfilter
2. Display

3. Toetsen omschakeling: - Eco-/Power-modus - Draaiselheid borstelrol

4. Aan-/uitschakelaar

5. Aansluitbus voor netdeel

6. Accu
7. Stofreservoir met motor-voorfilter binnenin
8. Telescoopbuis
9. Vloerzuigmond met borstelrol
10. LED's
11. Turbo bekledingsmondstuk met borstelrol
12. 2-in-1-hulpstuk
13. Kierenzuiger

Niet afgebeeld:

1. Netvoeding
2. Wandhouser met bevestigingsmaterial
3. Reserve motor-voorfilter

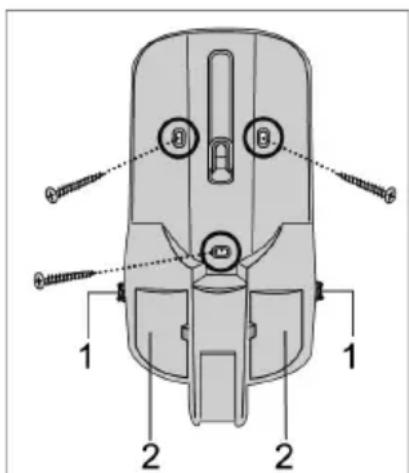

De wandhouser monteren

1. De wandhouser verticaal uitgelijnd gegen de muur honden.
2. De gaten met potlood aftekenen.
3. De gaten boren.
4. De meegeleverde deuvels in de gaten steken.
5. De wandhouser met de meegeleverde schroven bevestigen.
6. De laadkabel door de kabeldoorvoer (1) aan de rechtter- of de linkerkant van de wandhouser schuiven.
7. Voegenzuigmond en 2 in 1-tool in de houder klemmen (2).
8. Het apparaat op de wandhouserplaatsen.

Apparaat monteren

Verwijder alle verpakkingsresten van het apparaat en monteer de afzonderlijke onderdelen:

1. Eventueel het stofreservoir monteren (zie ook hoofdstuk 'Stofreservoir reinigen'), filter aanbrengen en de filterafdekking monteren.
2. De zuigbuis op het apparaat steken.
3. Naargelang de toepassing de vloerzuigmond / bekledingsmondstuk / 2 in 1-tool / voegenzuigmond op de zuigbuis steken.

Accu laden

Het is het Beste om de accu voor elk gebruik te laden, vooral als deze langeijd Niet is gebruikt. Dit verlangt de levensduur van de accu en zorgt voor de langst möglichke reinigingscycli.

1. Steek de stekker van de meegeleverde netvoeding in de aansluitbus van het apparaat.

2. Sluit de meegeleverde netvoeding aan op een contactdoos.

3. De punten op het display bij de handgreep gaan knipperen. Hoe meer punten knipperen, hoe verder het laadproces gezorderd is.
   Zodra de accu volledig is opgeladen, branden alle punten enkele minuten, en gaan dan uit. Het laadproces bij een lege accu ca. 5 uur.

4. De netvoeding uit de contactdoos trekken.

5. De stekker van de netvoeding uit de aansluitbus van het apparaat trekken.

Met een volledig opgeladen batterij is de gebruiksduur ca. 18 minutes (in power-modus) of ca. 40 minutes (in ecomodus).

TIP: Indien het apparaat maar zelden worden gezruikt, mag de netvoeding Niet continu aangesloten blijven.

Het apparaat bedieren

Vloermondstuk, turbo-bekledingsmondstuk, 2 in 1-tool of voegenmondstuk kiezen

Vloermondstuk : voor harde vloeren en tapijten

Turbo-bekledingsmondstuk : voor beklede meubelen en kussens
2-in-1-hulpstuk : voor het afzuigen van bijv. meubelen.

De opzetborstel worden ingetrokken om bijvoorbeeld om kruimels op te zuigen. Druk daartoe de vergrendeltoets op de borstel in, en schuif hem voor- ofchyteruit.

Voegenmondstuk : geschikt voor het stofzuigen van moeilijk bereikbare hoeken.

• Het gewenste opzetstuk kiezen, en op het gemonteerde apparaat steken.
• De telescoopbuis op de gewenste lenghte instellen.
  Alle opzetstukken kunnen ook zonder zuigbuis worden gebruikt, om bijv. meubelen te stofzigen. Let er.daar bij op, dat het oppervlak de belasting van de borstelrol zonder schade kan doorstaan.

Stofzuigen in de eco-modus

In de eco-modus worden gezogen met normal vermogen. De handzuiger verbruikt minder energie, en de bedrijfsduur van de accu neemt oe. De borstelrol roteert.

1. De vloerzuigmond op de zuigbuis plaatsen.
2. De schakelaar op de handgreep indrukken, om het apparaat in te schakelen. De eco-modus is actief.
3. De vloer stofzuigen.
4. Nogmaals op de schakelaar drukken om het apparaat in te schakelen.
5. Stofreservoir ledigen en reinigen (zie hoofdstuk "Onderhoud van het apparaat").

Zuigen in power-modus

In de power-modus levert de handzuiger een groter vermogen. De borstelrol roteert.

1. De vloerzuigmond op de zuigbuis plaatsen.
2. De schakelaar op de handgreep indrukken, om het apparaat in te schakelen. Dechterste toets op de bovenzijde van de handgreep een keer indrukken. De power-modus is actief, op het display worden MAX zichtaar.
3. De vloer stofzuigen.
4. Nogmaals op de schakelaar drukken om het apparaat in te schakelen.

De borstelrol omschakelen voor tapijt of harde vloer

Als de voorste toets op de bovenzijde van de handgreep worden ingedrukt, kan de draaisnelheid van de borstrol worden veranderd. We adviseren snugraien (oor tapijten en bekledingen, en traag draaien ( ) Voor harde vloeren.

Het apparaat opbergen

Handige opbergfunctie

Het apparaat kan waar keuze worden opgeborgen aan de wandhouder, of staande in een kast of een beschemde hoek. Hiervoor de telescopische buis volledig inschuiven. Het mag met het handdeel Niet vrijstaand in een ruimte of dergelijk opgeborgen worden, om omvallen te vermijden. Een omvallend apparaat kan leiden tot kwetsuren of schade aan het apparaat/de accu.

Onderhoud van het apparatus

Stofreservoir ledigen

Het stofreservoir kan slechts een beperkte hoeveelheid vuil opnemen.

Ledig waar om het stofreservoir best na elk reinigingsproces en van zodra de zuigkracht duidelijk afneemt.

1. Zorg ervoor dat het apparaat isuitgeschakeld en dat het apparaat Niet worden opgeladen.
2. De zuigbuis afnemen.
3. De toets aan de kant van het stofreservoir indrukken. De klep opent, en de inhoud van het stofreservoir kan geledigd worden.
4. De klep sluiten.

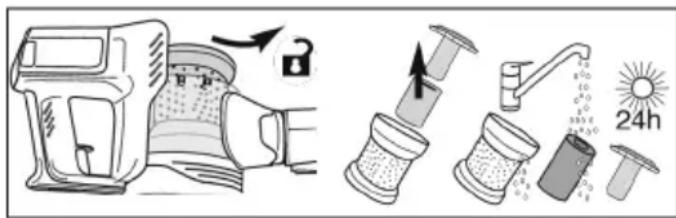

Stofreservoir en motor-voorfilter reinigen

1. Zorg ervoor dat het apparaat is uitgeschakeld en Niet worden opgeladen.
2. Het stofreservoir ledigen (zie hoofdstuk 'Stofreservoir ledigen').
3. Het handdeel omdraaien, zodat het stofreservoor maar boven wijst.
4. Het deksel van het stofreservoir door linksom draaien ontgrendelen en afnemen.
5. Het inzetdeel van het stofreservoir rechtsom ontgrendelen ( - ) enuitnemen.
6. Het motor-voorfilter uit het stofreservoir nemen.
7. Trek de schuimrubberen omhulling van het filter af trekken, en uitkloppen.
8. Het filter grondig uitkloppen en afborstelen. Keer het filtermaterialiaal binnenstebuiten.
9. Het inzetdeel van het stofreservoir aflborstelen.

Instructies: Alle onderdelen mogen worden gereinigd onder stromend water. Zorg er hier absolutuit voor, dat alle onderdelen volledig droog+zijn voordat u het apparaat opnieuw gebruikt. Het filter heeft onceveeer 24aar nodig om te drogen.

1. Na het volledig drogen van de afzonderlijke onderdelen het filterstof in het filter schuiven.
2. De schuimrubberen omhulling over het filter trekken, en het filter in het stofreservoirplaatsen.
3. Het inzetdeel van het stofreservoir er overheenplaatsen, en vergrendelen door het te verdraaien (G A)
4. Plaats het deksel van het stofreservoir op het handdeel, en vergrendel het door het met de klok mee te vergrendelen, totdat en tegenover elkaar staan.

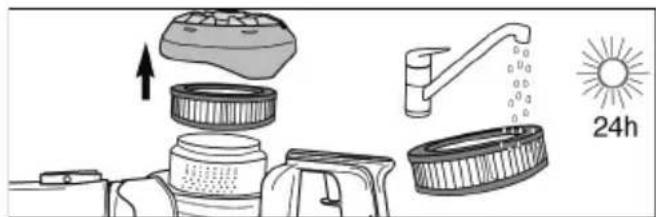

Uitblaasfilter reinigen

1. Zorq ervoor dat het apparaat is uitgeschakeld en nicht worden opgeladen.
2. De afdekking van het uitblaasfilter linksom ontgrendelen ( - ) eafnemen.
3. Het uitblaasfilter afnemen en reinigen onder stromend water. 24 rue lang latent drogen.
4. Na volledig drogen het filter terug aanbrengen.
5. De afdekking van het uitblaasfilter aanbrengen, en door draaien vergrendelen, tot en ±bG tegenover elkaar staan.

Reinigen van de borstelrol in het vloermondstuk en kussenmondstuk

Door verruiling kunn de borstelrollen mogelijk nieteer vrij draaien. De borstelrollen regelmatig reinigen.

1. Zorg ervoor dat het apparaat isuitgeschakeld en dat het apparaat Niet wordt opgeladen.
2. Trek het mondstuk van de zuigbuis.
3. Vloermondstuk:

Het mondstuk omkeren. De vergrendeling van de bordstelrol aan de linkerzijde van het mondstuk indrukken en loosen. De borstelrol voorzichtig uitenemen.

Bekledingsmondstuk:

Vergrendeling aan de kant van het bekledingsmondstuk losmake (A G) . Neem de borstelrol er voorzichtig opzij uit 4. Verwijder hareen en vuil van de borstel, gebruik indien nodig voorzichtig een pincet of een schaar.
5. Monteer de borstel waar aan het mondstuk.

Vloermondstuk:

De borstelrol rechts fixeren, en aan de linkerzijde maar beneden drukken. De vergrendeling terug in het mondstuk zetten, en vastdrukken.

Bekledingsmondstuk:

De borstelrol vanaf opzij in het bekledingsmondstukplaatsen en vergrendelen (

Problemen oplossen

Problemen zelf oplossen

Om problemen zoveel möglich te voorkomen, is het belangrijk om het stofreservoirijdig te ledigen en waar bij het motorbeschermingsfilter te controleren en te reinigen.

Probleem Mogelijk	oorzaak / Oplossing
Het apparaat kan nicht ingeschakeld worden.	De accu is volledig leeg. Apparaat uitschakelen en de accu laden,▶hoofdstuk “Accu laden”.
Het apparaat kan nicht geladen worden (de LED's knipperen Niet).	De netvoeding is Niet correct ingeplugd. Controller of de netvoeding en de adapter correct in hun bus zitten,▶hoofdstuk “Accu laden”.
	De accu is verkeerd in het apparaat geplaatst. De netvoeding loskoppelen. Controlleren of de accu correct in het apparaat zit. Sluit de netvoeding terug aan.
Het apparaat neemt nauwelijks vuil op.	Het stofreservoir moet worden geleegd of het motorbeschemingsfilter en het stofreservoir要去en worden gereinigd,▶hoofdstuk “Onderhoud van het apparaat”.
De bebruksduur worden toenemend korter.	De borstelrol is vuil en要去 gereinigd worden,▶hoofdstuk “Borstelrol reinigen”.
De borstelrol draait traag of onregelmatig.	De borstelrol is vuil en要去 gereinigd worden,▶hoofdstuk “Borstelrol reinigen”.
De borstelrol en de LED's schakelen zich selbstandiguit.	Dit is een veiligheidsfunctie die een defect aan de zuigmond voorkomt als de borstelrol vastloopt.Ofwel is de borstelrol is vuil en moet ze gereinigd worden, ▷ Hoofdstuk "Borstelrol reinigen" ofwel zit er iota's klem in de borstelrol, bijv. bij het stofzuigen van een hoogpolig tapijt. Om het aftschakeling te annuleren schakelt u de stofzuigeruit, verwijdert u de zuigmond van de zuigbuis of de handstofzuiger, en verwijdert u de eventuele voorwerpen die de borstelrol blokkeren. Na opnieuw inschakelen werkden de borstelrol en LED's weezoals gewoonlijk.

Service-hotline

Als u het probleem Niet kunt oplossen met behulp van de tabel, bel dan onsze Service-hotline op (zie contactgeveen in het afzonderlijk garantieboekje).

Artikelnummer Beschrijving
2242-048 Motorvoc	rzetfilter
3962-048 Uitblaasfilter
4386-048 Borstelro	voor vloermondstuk
6952-048 Borstelro	voor kussenmondstuk
ZB 7227 Accu 21,6 V

Verwijdering en garantie

De accu uitbouwen en verrangen

De vergrendeltoetsen op de accu indrukken, en de accu wegemen.

Accu plaatsen

De accu op de geleidingsrails op het apparaat zetten en aandrukken, tot hij vastklikt.

Het apparaat en de accu apart verwijderen

Apparaten en accu's, die met dit symbool zichen gemarkeerd,要去en geschieren van het huisvuil worden verwijderd! De apparaten en de accu's bevatten waardevolle grondstoffen die gerecycleerd konnen worden. Een correcte verwijdering beschermt het milieu en de gezondheid van de mensen om u heb. Breng het apparaat en de

uitgeboubwde accu afzonderlijk maar de betreffende inzamelpunten.
