Aqua Active Magic 15.000 - Bomba Fiap - Manual de utilização gratuito

Tipo de produto	Bomba de lago
Marca	Fiap
Modelo	Aqua Active Magic 15.000
Utilização	Bombagem de água de lago para filtração, cascatas e criação de corrente
Tensão de alimentação	230 V / 50 Hz
Proteção do motor	IPX4
Temperatura de água admissível	+8 °C a +35 °C
Altura manométrica máxima (aspiração)	2 m
Instalação	Horizontal sobre suporte seco, ao abrigo da chuva
Conexão	Tubos de aspiração e de recalque
Cesto filtro	Sim, com tampa transparente e vedante de anel
Função gravitária	Até 2 m abaixo do nível da água
Escorvamento	Encher o cesto com água limpa antes de ligar
Manutenção	Limpeza regular do cesto de aspiração
Consumíveis	Eixo, turbina, rolamentos e vedantes
Armazenamento no inverno	Esvaziar completamente e armazenar ao abrigo do gelo
Segurança	Disjuntor diferencial 30 mA obrigatório
Garantia	Não cobre os consumíveis nem os danos devidos a uso a seco
Normas	CE (EN 809, EN 292, EN 60335, etc.)

Perguntas frequentes - Aqua Active Magic 15.000 Fiap

Qual é a tensão de alimentação da bomba?

A bomba funciona sob 230 V / 50 Hz. Certifique-se de que a tomada está protegida por um disjuntor diferencial de 30 mA.

Pode-se usar a bomba a seco?

Não, nunca faça funcionar a bomba a seco. Ela deve sempre ser enchida com água antes de ligar, caso contrário o motor pode ser danificado e a garantia anulada.

Como instalar a bomba em aspiração?

Coloque a bomba acima do nível da água, com uma altura de elevação total inferior a 2 m. O tubo de aspiração deve ser curto e estanque. Encha o cesto com água limpa antes de iniciar.

Qual é a temperatura máxima de água admitida?

A temperatura da água deve estar entre +8 °C e +35 °C. Acima disso, a bomba pode ser danificada.

Como limpar o cesto filtro?

Desligue primeiro a bomba. Desaparafuse a tampa transparente, retire o cesto e limpe com água limpa. Verifique o anel de vedação antes de recolocar a tampa.

O que fazer se o rotor estiver bloqueado?

Não desmonte a bomba você mesmo. Chame um eletricista profissional para desbloquear o rotor. Um rotor bloqueado pode danificar o motor.

A bomba pode ser usada em uma piscina?

Sim, a bomba pode ser usada para piscinas e tanques de banho, desde que respeite as normas nacionais e as instruções de segurança.

Como armazenar a bomba no inverno?

Esvazie completamente a bomba e todos os tubos. Armazene-a em um local ao abrigo do gelo. Remova os tubos danificados pelo gelo.

Quais são os consumíveis da bomba?

As peças de desgaste são: o eixo, a turbina, os rolamentos e os vedantes. Estes não são cobertos pela garantia.

Qual proteção elétrica é necessária?

A bomba deve ser ligada a uma tomada protegida por um disjuntor diferencial de 30 mA e instalada de acordo com as normas VDE 01200-702.

MANUAL DE UTILIZADOR Aqua Active Magic 15.000 Fiap

Aviso para o manual de operacao

Por favor, leia estas instruções antes da primarya Utilização e se familiarizar com este disposítivo. É necessário seguir as instruções de segança para o uso correto e seguro.

Uso adequado de acordo com os regulamentos

A série do Aqua FIAPatividade Magic, mais adiante chamado dispositivo, é apenas para bombear aigua da lagoa para filtros, cachoeiras e riachos. A temperatura da agua entre 8^ bis +35^ e uma tensao de funcaoamento de 230 volt e necessaria.

O disposito é adequado para o uso em pescinas lagoas sob a conformidade com as espécificações do construtor nacional.

Uso não conforme com os regulamentos

Este dispositivo pode causar perigo para os seres humanos, se não for uso de acordo com os regulamentos e quando manuseado abusiva. Se este dispositivo for utilizes inadequamente, não havaria garantia de nos sobre ele e da licença de exploraçao irá expiresr.

Declaração CE-fabricante

Confirmamos que o mesmo está em conformidade com a direciva da CE (89/336/CEE) ea Direciva de baixa tensao (73/23/CEE).

As normas harmonizadas listados abaixo foram aplicados: EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN 50081-1-2, EN 50082-1-2, EN 60335-2-41:1990 / A1

Avisos de segurarca

Fora das crianças segurarça razões de idade inferior a 16 anos e pessoas que não sera capaz de reconhecer o perigo possivel e que también não são familiarizados com o manual de instruções, não está autorizados a utilizear este disposito!

Por favor mantenha este manual de operacao para refrences futuras! Frente manual esta operacao para o proximo proprietario. Todo o trabalho sobre este dispositivo tem que ser feito pelas instruções contidas nestem manual.

A combinacao de agua e eletricidade pode causar perigo grave para o corpo e vida, se o dispositivo não está ligado de acordo com os regulamentos ou Incorrectamente realizados. Comparar os dados de eletrico da fonte de energia eletrica com a placac de especificaao, na embalagem ou no dispositivo. Certifique-se de que o dispositivo e protegado por um dispositivo de corrente residual operado de protecao (FI ou RCD) com um maximum nao operar corrente de 30mA . Ligue este aparelho apenas a uma tomada de energia instalada pelos sentidos. Certifique-se a fichte e todos os cabo-conexoes estao em um ambiente seco! Coloque a boa connexao de mangueira seguro de que nao sera danificado. Useapanas instações, adaptadores, extensiono ou cabos de conexao com um contato protegidos, e que sao feitas para uso fora! Nao transporte ou arrastar o dispositivo na conexao do cabo! Nao use o aparelho se o cabo ou a caixa ficar danificada! FIAP aqua ativo Magic: Para evitar o perigo, em caso de dano para a ligation elettrica do aparelho, deve ser substituido ao construtor ou a estacao de service. O dispositivo deve ser eliminado se o cabo estadanificado. Instalacoes elétricas em jardim e piscinas lagoas tem de cumprir os regulamentos construtor nacional e internacionai. Nunca abra a caixa do aparelho ou as peças pertencentes se nao explicita observados no manual de operationao. Nunca faça qualquer alteracao tecnica no dispositivo. Useapanas originais de reposicao de peças e acessorios. Reparos devem ser feitos por um professional autorizzato. Nunca use o aparelho sem agua corrente por ele! Nunca usa-lo para qualquer othero liquido que a agua!

Para sua propria segurar em conta com um revendedor autorizzato quando você tiver duvidas ou problemas!

Conexão eletrica

A ligação eletrica tem de ser feito por um profissional autorizzato sob as diretrizes do EVU e VDE. Todas as instalacoes da bomba tem que ser feito pelo VDE 0100 parte 702. Para todos os dados de poder ver a placac de especificaao. Desconnecte toda a energia ao travailhar neste dispositivo!

Iniciando-se

Atença! Nunca use o aparelho sem fazer cesta-ou-filto peneira e semágua que passa por ele! O disposito tem um motor com proteção IP X4 categoria. O site da bomba deve estar seco e bem ventilado. A bomba deve ser instalado num espoço fechado, um escoamento deágua deve estar presente. O tamanho do ralo de pavimento depende principalmente do tamanho do Conjunto, a taxa de fluxo de circulação, mas también sobre a possibídia de fugas possíveis doSYSTEMA deágua da piscina circular. A temperatura ambiente não deve ultrapassar os 40^ C.

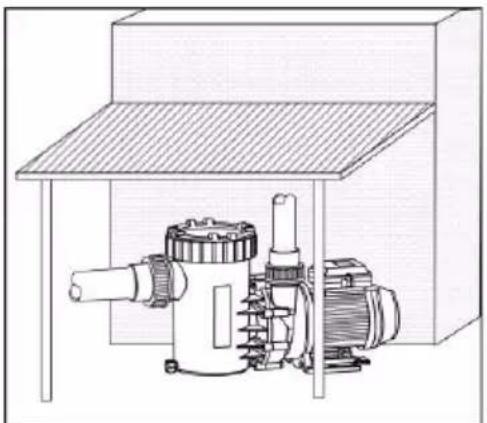

Se for instalada fora sempre use uma proteção contra a chuva, que irá prolongar a vidautildo disposicao.

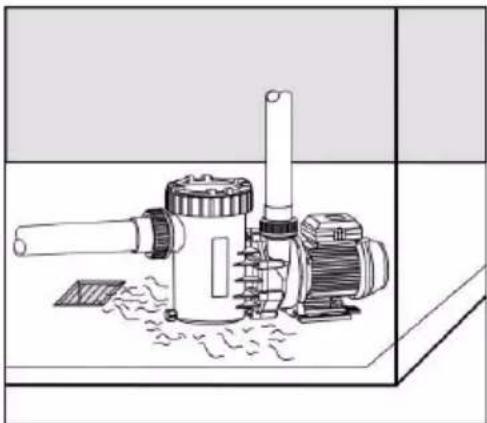

Em uma sala fechada, como um porão, você tem que instalar um dreno para a água. Em uma sala com uma alta umidade que você tem que fazer cuidado para uma eficaz circulação de ar para fazer a condensação. Numa sala muito一个小, com pouco natural de ar de arrefecimento, um arejamento adicional e purga de ar é necessário para fazer uma maior temperatura ambiente de 40^ C.

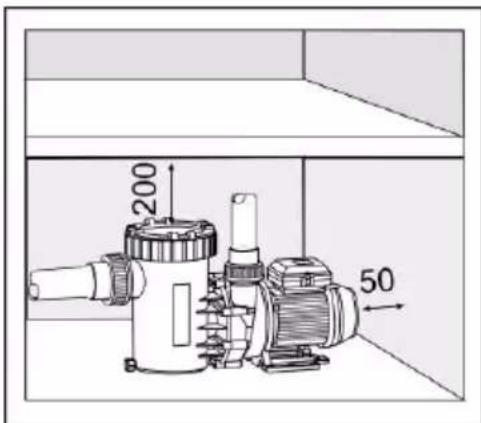

Certifique-se de que a estrutura de som propagated pelo ar ou de som do disposito não irá influenciar ilegalmente o meio ambiente. Durante a instalação certificque-se de que você tem espoço sufiente para descortar o motor de unidade,leo menos,50 mm para o motor de ventilador,eleo menos 200 mm para cima para a sucoa peneira.

Para montar o disposito nofundamento uso apenas de parafusos e buchas, roscas para permitir a desmontagem do motor. As mangueiras de aspiracao e de pressao tem de ser montado com potencial zero no caso da bomba.

Funções mecânicas e hidráulicas

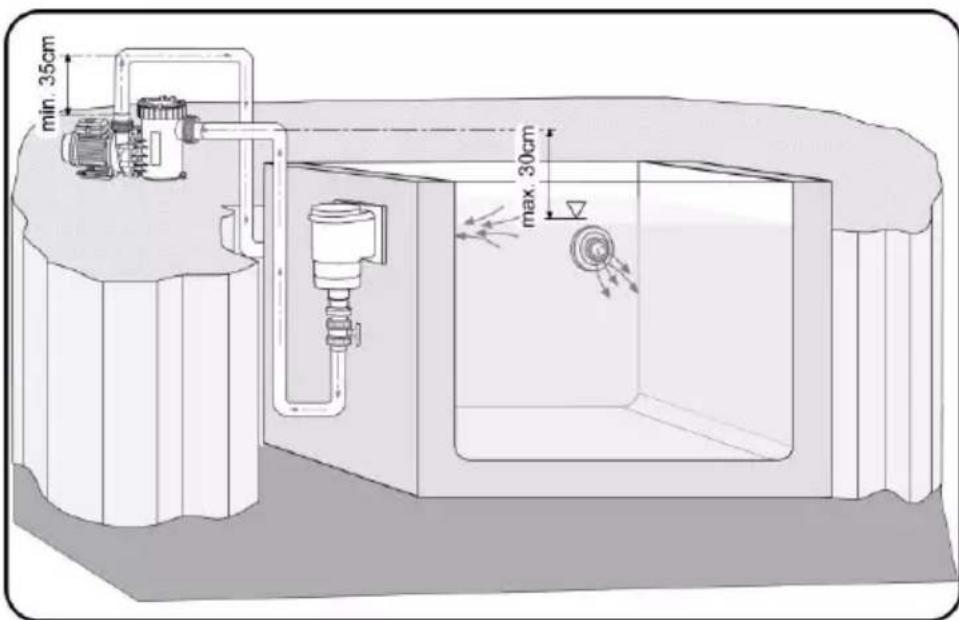

O aparelho deve ser configurado na horizontal e em um lugar seco. A bomba pode ser montada sob o nível de agua (entrade-funcão max 2m.) Ou acima dele (succão funcão). A alta de sucção entre o nível de agua e uma bomba (altura geodésica) não deve ser maior do que 2 m. A longo ou a tubos poucoços irá diminuiar a alta de sução, por causa da resistência do fluxo extremamente.

Certifique-se de que a mangueira de sueção é apertado. Não há nenhum ou apenas boa do sueção de capacidade da bomba se tubos não está apertados.

Além disso, a tampa clara tem que ser aparafusado apertado. Para reduzir o periodo de succão, a qual depende do volume de ar no tubo de succão, o tubo de aspiração tem de ser tão curto quando possível. A mangueira de succão deve colocar sob o;nivel da agua.

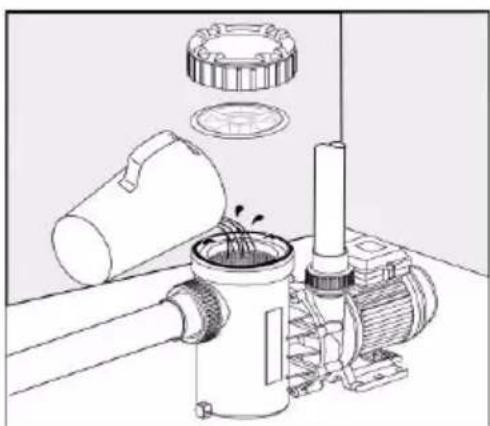

Solte o anel de rosca acima da peneira de sucção-girando e levantar a tampa clara fora. Encha a bomba lentamente com água limpa até a conexão de sucção.

Primeiro certificque-se de que a junta é arredondada interior da tampa clara, defina a tampa clara e fixe-a com os parafusos de aperto. Caso contrario, o dispositivo não irá desenhhar com todo o seu poder. Depois de um longo期内o de inatividade ou de verificacao de armazenamento que a roda está em execucao levamente. Ligue o dispositivo e certificque-se de que as juntas estao apertados.

Limpeza e manutenção

Atença! Sempre leve o cabo de alimentação antes de limpar ou maintenance! Importante! FIAP Aqua Magic atividade: Nunca abra a bomba mesmo! Se o rotor é bloqueado com sujeira perguntar a um especialistaétrico!

A sução peneira tem de ser limpos regularamente. Um sujo ou cheio de sucção peneira-reduc a capacidade do dispositivo e faz com que uma filtração insufficiente. A bomba bloqueada irá ligar e desligar varías vezes e provocar danos no motor. Neste caso, a garantia expirou.

Peças de desgaste

A operação da unidade, o rolamento e as juntas de anel de deslizamento são peças de desgaste e não são cobertos pela garantia.

Armazenamento e hibernam

O dispositivo tem de ser desinstalada quando houver geada. Limpe-o bem e olhar para os danos no dispositivo. Para armazenamento vexio o dispositivo completeness e mantello protegido da geada. Tatem esvaziar tambem frost-ameaçadas mangueiras. A ficha não deve nunca ser inundada!

Disposicao

O dispositivo delve ser descartado pelas leisnationais. Por favor, pergunte ao seu revendedor.
