Aqua Active Magic 15.000 - Pompa Fiap - Ücretsiz kullanım kılavuzu

Ürün türü	Havuz pompası
Marka	Fiap
Model	Aqua Active Magic 15.000
Kullanım amacı	Filtreleme, şelaleler ve akıntı oluşturma için havuz suyunu pompalama
Besleme gerilimi	230 V / 50 Hz
Motor koruması	IPX4
İzin verilen su sıcaklığı	+8 °C ila +35 °C
Maksimum manometrik yükseklik (emme)	2 m
Kurulum	Kuru bir destek üzerinde yatay, yağmurdan korunaklı
Bağlantı	Emiş ve basma hortumları
Filtre sepeti	Evet, şeffaf kapak ve O-ring conta ile
Yerçekimi işlevi	Su seviyesinin 2 m altına kadar
Su doldurma	Çalıştırmadan önce sepeti temiz suyla doldurun
Bakım	Emiş sepetinin düzenli temizliği
Sarf malzemeleri	Mil, pervane, rulmanlar ve contalar
Kışlık depolama	Tamamen boşaltın ve dondan korunaklı bir yerde saklayın
Güvenlik	30 mA kaçak akım koruma şartı
Garanti	Sarf malzemelerini veya kuru çalıştırmadan kaynaklanan hasarları kapsamaz
Standartlar	CE (EN 809, EN 292, EN 60335, vb.)

Sık sorulan sorular - Aqua Active Magic 15.000 Fiap

Pompanın besleme gerilimi nedir?

Pompa 230 V / 50 Hz ile çalışır. Prizin 30 mA kaçak akım koruma şalteri ile korunduğundan emin olun.

Pompa kuru çalıştırılabilir mi?

Hayır, pompayı asla kuru çalıştırmayın. Çalıştırmadan önce her zaman suyla doldurulmalıdır, aksi takdirde motor hasar görebilir ve garanti geçersiz olur.

Pompa emiş için nasıl kurulur?

Pompayı su seviyesinin üstüne, toplam kaldırma yüksekliği 2 m'den az olacak şekilde yerleştirin. Emiş hortumu kısa ve sızdırmaz olmalıdır. Çalıştırmadan önce sepeti temiz suyla doldurun.

İzin verilen maksimum su sıcaklığı nedir?

Su sıcaklığı +8 °C ile +35 °C arasında olmalıdır. Aşılması durumunda pompa hasar görebilir.

Filtre sepeti nasıl temizlenir?

Önce pompayı fişten çekin. Şeffaf kapağı sökün, sepeti çıkarın ve temiz suyla yıkayın. Kapağı tekrar takmadan önce O-ring contayı kontrol edin.

Rotor sıkışırsa ne yapılmalı?

Pompayı kendiniz sökmeyin. Rotoru açmak için profesyonel bir elektrikçi çağırın. Sıkışmış rotor motora zarar verebilir.

Pompa havuzda kullanılabilir mi?

Evet, pompa yüzme havuzları ve banyo havuzları için kullanılabilir, ancak ulusal standartlara ve güvenlik talimatlarına uyulmalıdır.

Pompa kışın nasıl saklanır?

Pompayı ve tüm hortumları tamamen boşaltın. Dondan korunaklı bir yerde saklayın. Don nedeniyle hasar gören hortumları çıkarın.

Pompanın sarf malzemeleri nelerdir?

Aşınan parçalar: mil, pervane, rulmanlar ve contalar. Bunlar garanti kapsamına girmez.

Hangi elektrik koruması gereklidir?

Pompa, 30 mA kaçak akım koruma şalteri ile korunan bir prize takılmalı ve VDE 01200-702 standartlarına göre kurulmalıdır.

KULLANIM KILAVUZU Aqua Active Magic 15.000 Fiap

Irk kullanimdan once bu talimatlari okuyun ve bu cihazla tanimak lufen. Buogrue ve gvenli kullanimi icin guvenlik yonergeleri takip etmek gereklidir.

Yönetmeliklere uygun olarakdoğan kullanimi

Fazla aygit denom serisi FIAP Aqua Aktif Magic, filtrer, Selaleler ve akarsular icin golet suyu pompalamak icin sadece. +8 Arasindaki su sicakligi ^ C bis +35^ C ve 230 voltuk bir calisma voltaji gereklidir.

Cihaz, ulusal yapici özellikleri ile uyum.altinda yüzme havuzlaridekullanim icin uygundur.

Yönetmeliklere uygun olmayan kullanin

Uygunsuz ele zaman yonetmeliklere uygun olarak kullanilir ve eger bu cihaz insan icin tehlike yaratabilir. Bu cihaz kullanilrsa yanlis oraya bizi hisbir garanti olacak ve isletme lisansi sona erecek.

CE Üretici Beyani

Biz EC Direktifi (89/336/EWG) ve Alçak Gerilim Direktifi (73/23/EWG) uygun olduğunu bylan ederiz.

Aşağida listelenen harmonize standartlar uygulanımıstir:

EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN 50081-1-2, EN 50082-1-2,

EN 60335-2-41:1990/A1

Güvenlik uyarilari

16 yaş ve muhtemel tehlike ve hangi da bu kullanim kulavuzu, asina olmayan tanimak mumkün olmayacaktır kisilerin Yaşın altindaki güvenlik nedenlerinden;cocuktan bu cihazı kullanmak icin izin verilmez!

Gelecekte Referanslarimizin icin bu isletim kilavuzu saklayiniz! Sonraki sahibine ilet bu isletim olmakla ilgili. Bu cihaz uzerinde calisma tum bu kilavuzdaki talimatlara gore yapilmalidir.

Cihaz yönetmeliklerine uygün olarak böglanmamı veya yanlıç kullanildigianda degilse su ve elektrik kombinasyon vucut ve Yaşam icin ciddi tehlükeye neden olabilir. Ambalaj veya aygitta szartname levha ile elektrik güç kaynagınin elektrik verileri karşilastirin. Cihaz 30 mA maksimum non-islek akimCEE bin bir rezidüel akim koruma cihazi (Fl veya RCD) ile güvenli olduğundan emin olun. Sadece yol tarifi tarafindan yüklenen bir elektrik fişi bu aygit baglayin. Fisi güç ve:tum kablo böglantilarbir kuru ortamda olduğunuzdan emin olun! Hasar almazsiniz böglanti hortumu iyi güvenli yatirin. Korumalbir letisim ve disinda hangi kullanim icin yapilmı olan tesislere, bagdastircilari, uzatma veya böglanti kabolari kullanin! Baglanti kablosu, cihaz taşimak ya da surüklemek etmeyin! Kablosu veya govde hasar görmüsse cihazi kullanmayin! FIAP Aqua Aktif Magic: tehlkeyi onlemek icin, cinazin güç böglantisi icin bir hasar durumunda, bu tarafindan degistirilmesi gerekir kurucu veya servis istasyonu. Aygit kablosunun hasarı olup olmadigi atilmaldir. Bahçve yüzme goletleri Elektrik tesisatlar üusal ve uluslarası yapici duzenlemelere uymak zarundadir. Cihazın govdesi veya açık olmayan kullanim kilavuzunda belirtildigi takdirde ait parçalar açmayin. Cihaz üzerinde herhangi bir teknik degisiklik yapmayin. Yalnizca orijinal yedek parça ve aksesuarlar kullanin. Onarimlar yetkili bir profesyoneI tarafindan yapilmaldir. Su ile calisan olmadan cihazi asla kullanmayin! Su haricindeki diger sivilar icin asla kullanmayin!

Eger herhangi bir sorunuz ya da sorununuz oldugunda yetkili bayisi ile irtibata Kendi guvenliginiz icin!

Elektrik baglantisi

Elektrik böllantı EVU ve VDE direktifleri-altinda yetkili bir profesyonal tarafindan yapilmalir. Pompanin:tüm tesisat VDE 0100 Bölüm 702 ile yapilması gerekir. TumGPC verileri icin Şartname plakasa bakin. Bu cihaz üzerinde calisirken:tüm Gücukkesin!

Basililyor

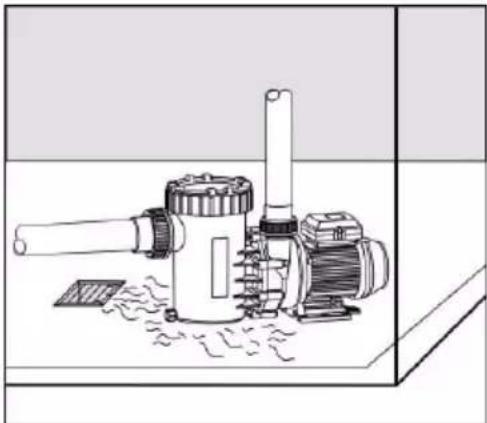

Dikkat! Filtre sepeti veya filtre-elek olmadan ve su ile calisan olmadan cihazı asia kullanmayın! Cihaz koruma sinifi IP X4 bir motor var. Pompanin yer kuru ve iyi havalandirilmı olmaldir. Pompa kapalbir alanda kurulu olmaldir; su tahiye mevcut olmaldir. Zemin drenaj boyutu ağırkı Olarak havuz, dolasim akı洵 buyukkı Üzerindedehyil,ayo zamanda havuz su sirkülasyon sistemi icinde mumkun sizi olası ile ilgili baglir. Ortam sicutigi 40° C'yi gezememelidir.

Yüklüyse disinda her zaman cihazınüz Ömrünü uzatacak對於 yagmura karşi bir koruma kullanin.

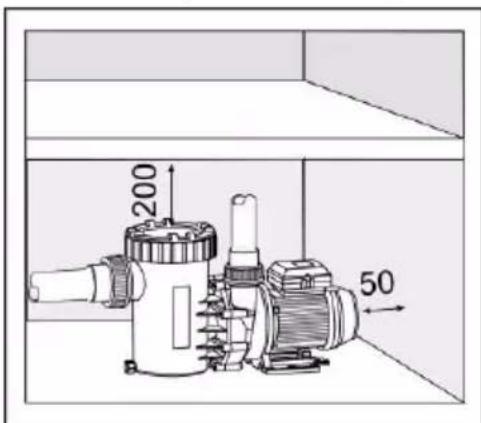

Kapali bir odada, bir bodrum gibi, su icin bir drenaj yuklemeniz gerekir. Yuksek nem ile bir odada size yogunlasmasini onlemek icin hava dolasimi etkili bir bakim almak zorunda. Kucuk bir odada, kucukDOGAL hava-soogutma, ek bir havalandirma ve hava alma ile +40^ C asasi yuksek bir cevre sicakligina onlemek icin gereklidir Yapi-kaynakli ses veya cihazin havadaki ses yasadisi cevre etkisi olmayacagindan emin olun. Kurulum sirasinda, motor-ventilator dogru en az 50 mm ve emme-elek icin en az 200 mm yukari motor uniteyi sokmek icin yetleri alan oldugundan emin olun.

Temeli olarak cihazinci takmak icin motor bir cikarma iBleminin izin sadece vida, konulari ve dubel kullanin. Emme ve basinç hortumlar pompa kasasina sifir potansiyeli ile monte edilmidir.

Mekanik ve hidrolik fonksiyonlar

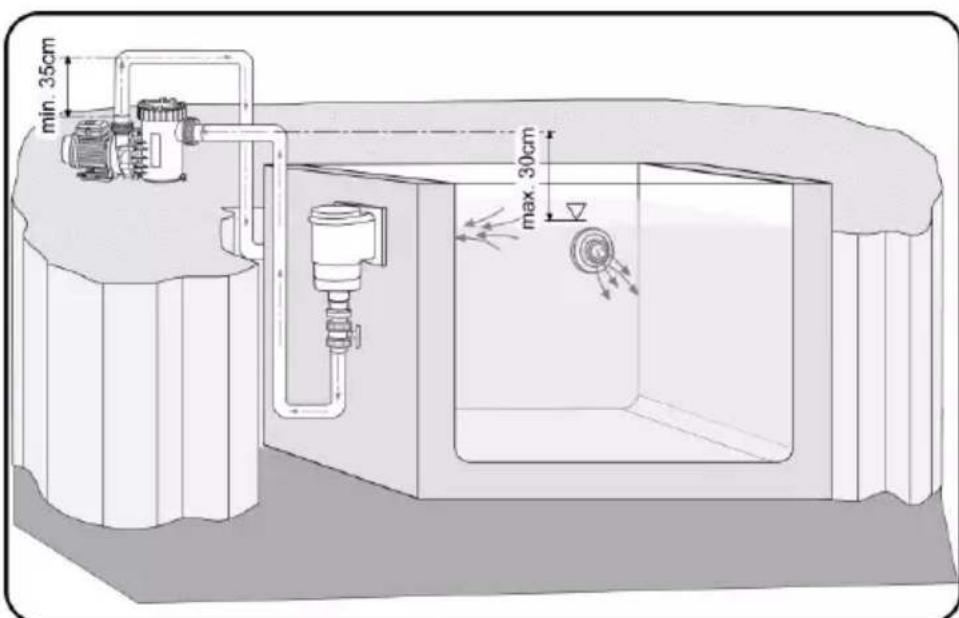

Cihaz yatay ve kuru bir yerde kurulmug olmasi gerekir. Pompa ya su seviyesi (giris-fonksiyon max. 2m).altinda veya (emme-fonksiyonu) uzerine monte edilebilir. Su seviyesi ve pompa (jeodezik yukseklik)arasindaki emme yuksekligi 2 m den yuksek olmamalidir. Uzun sure icin ya da boru ile son derece kucuk oldugundan akis direnci emme yuksekliginde azaltacaktir.

Emme hortumu siki oldugundan emin olun. Borulari siki degilse hiç veya pompanin emme kapasitesi sadece Düşuk bulunmaktadir.

Ayrica açık kapaşi siki vidalanmigi olmaldir. Emme hortumu icinde hava hacmine baglidir emme suresi, azaltmak icin, emme hortumu mümkın olduğunca kisa olmaldir. Emme hortumu su seviyesinin altinda yatıyordu gerekir.

Cevirerek emme-elek utu disli halka gevsetin ve net kapaig kaldirin. Yukari baglanti emme temiz su ily vasa yasa pompa doldurun.

Irk yuvarlak conta acik kapaçın icinde olduğundan emin olun, sil kapaçı ayarlayin ve sikişirma vidalari ile sabitleyin. Aksi takdirde cihaz tamGPCilecekmez. Kesinti veya tekerleği hafifçé calistigini depolama onay daha uzun bir sure sonra. Aygiti acin ve contaları siki olduğundan emin olun.

Temizleme ve bakim

Dikkat! Her zaman temizlik veya bakim oncesinde guc fişini cikarin!

Önemli! FIAP Aqua Aktif Magic: Pompa kendiniz acçmayin! Rotor kir ile bloke edilirse bir elektrik uzmani sor!

Emme-elek Düzenli temizlenmelidir. Kirli ya da doldurulmug emme elek cihazinn kapasitesini duşürür ve yetersiz bir filtrasyon neden olur. Bloke pompasin acmak ve kapatmak birkac kez ve motorun zarar görmesine neden olur. Bu durumda garantı suresi dolmugs.

Asinan parçalar

Islem unitesi, rulman ve slayt halka contalar aşınan parçalar ve garantı kapsaminda degildir.

Depolama ve kılılamak

Cihaz, don oldugunda kaldirilmasi gerekir. Iyi temizleyin ve cihazda hasar olup olmadigiina bakin. Depolama tamamen cihazin boş ve don korumalı tutmak icin. Don tehlikesi alan hortumlar da disari da boşaltın. Fş konnektörü sular-altinda asla!

Yok etme

Cihaz ulusal yasalar tarafindan atilmalidir. Lüften yetkili saticiniza danisizin.
