Produkttyp	Teichpumpe
Marke	Fiap
Modell	Aqua Active Magic 15.000
Verwendung	Teichwasserpumpen für Filterung, Wasserfälle und Strömungserzeugung
Versorgungsspannung	230 V / 50 Hz
Motorschutz	IPX4
Zulässige Wassertemperatur	+8 °C bis +35 °C
Max. Förderhöhe (Saugseite)	2 m
Installation	Horizontal auf trockenem Untergrund, vor Regen geschützt
Anschluss	Saug- und Druckschläuche
Filterkorb	Ja, mit transparentem Deckel und O-Ring
Schwerkraftfunktion	Bis zu 2 m unter dem Wasserspiegel
Ansaugen	Vor dem Einschalten den Korb mit klarem Wasser füllen
Wartung	Regelmäßige Reinigung des Saugkorbs
Verschleißteile	Welle, Laufrad, Lager und Dichtungen
Winterlagerung	Vollständig entleeren und frostsicher lagern
Sicherheit	Fehlerstromschutzschalter 30 mA erforderlich
Garantie	Deckt keine Verschleißteile und keine Schäden durch Trockenlauf ab
Normen	CE (EN 809, EN 292, EN 60335 usw.)

Häufig gestellte Fragen - Aqua Active Magic 15.000 Fiap

Wie hoch ist die Versorgungsspannung der Pumpe?

Die Pumpe arbeitet mit 230 V / 50 Hz. Stellen Sie sicher, dass die Steckdose durch einen Fehlerstromschutzschalter von 30 mA geschützt ist.

Kann die Pumpe trocken betrieben werden?

Nein, die Pumpe niemals trocken laufen lassen. Sie muss vor dem Einschalten immer mit Wasser gefüllt sein, da sonst der Motor beschädigt werden kann und die Garantie erlischt.

Wie installiere ich die Pumpe im Saugbetrieb?

Platzieren Sie die Pumpe über dem Wasserspiegel, mit einer Gesamtförderhöhe von weniger als 2 m. Der Saugschlauch muss kurz und dicht sein. Füllen Sie den Korb vor dem Start mit klarem Wasser.

Wie hoch ist die maximal zulässige Wassertemperatur?

Die Wassertemperatur muss zwischen +8 °C und +35 °C liegen. Darüber hinaus könnte die Pumpe beschädigt werden.

Wie reinige ich den Filterkorb?

Trennen Sie zuerst die Pumpe vom Netz. Schrauben Sie den transparenten Deckel ab, entnehmen Sie den Korb und reinigen Sie ihn mit klarem Wasser. Überprüfen Sie den O-Ring, bevor Sie den Deckel wieder montieren.

Was tun, wenn der Rotor blockiert ist?

Bauen Sie die Pumpe nicht selbst auseinander. Beauftragen Sie einen Elektrofachmann mit dem Lösen des Rotors. Ein blockierter Rotor kann den Motor beschädigen.

Kann die Pumpe in einem Schwimmbecken verwendet werden?

Ja, die Pumpe ist für Schwimmbecken und Badebecken geeignet, sofern die nationalen Normen und Sicherheitsvorschriften eingehalten werden.

Wie lagere ich die Pumpe im Winter?

Entleeren Sie die Pumpe und alle Schläuche vollständig. Lagern Sie sie in einem frostsicheren Raum. Entfernen Sie durch Frost beschädigte Schläuche.

Welche Verschleißteile hat die Pumpe?

Verschleißteile sind: Welle, Laufrad, Lager und Dichtungen. Diese sind nicht von der Garantie abgedeckt.

Welcher elektrischer Schutz ist erforderlich?

Die Pumpe muss an eine Steckdose angeschlossen werden, die durch einen Fehlerstromschutzschalter von 30 mA geschützt ist, und nach den VDE-Normen 01200-702 installiert werden.

BEDIENUNGSANLEITUNG Aqua Active Magic 15.000 Fiap

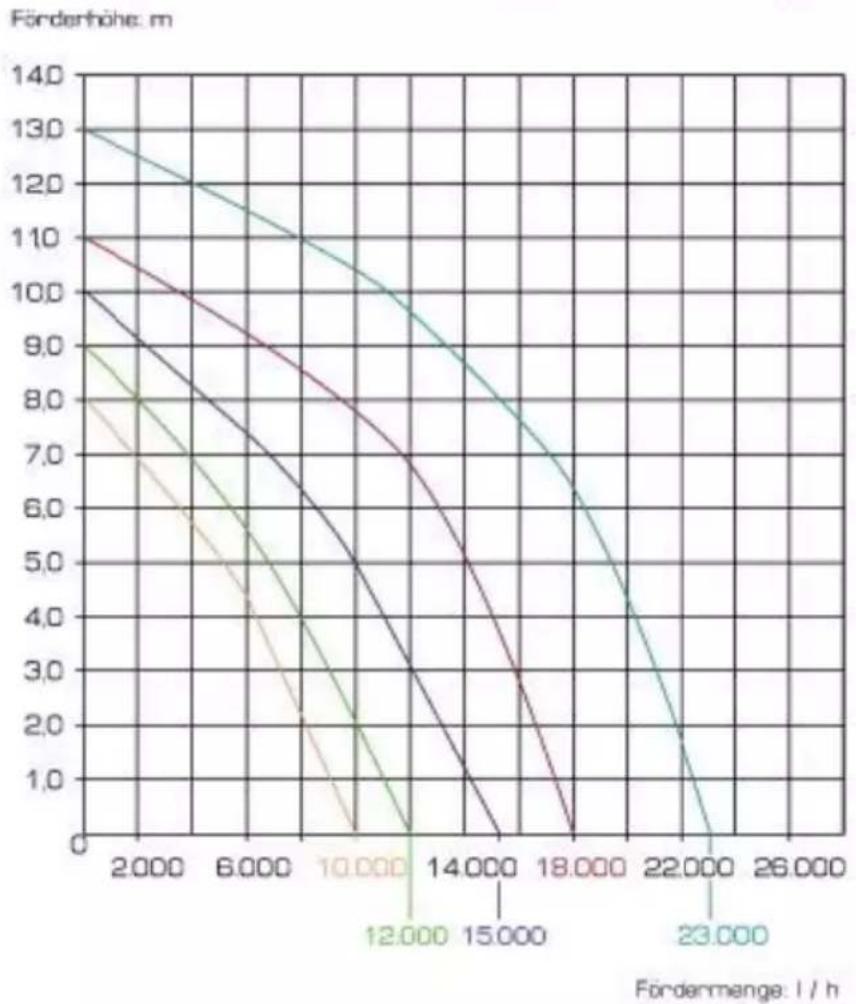

Pumpenkennlinien FIAP Aqua Active Magic

Art. No	Bezeichnung	Förderleistung	H-max.	Schutzart
Art. No.	Description	Capacity		Protection
2718	FIAP Aqua Active Magic 10.000	10.000 l / h	7,3 m	IP 55
2719	FIAP Aqua Active Magic 12.000	12.000 l / h	8,7 m	IP 55
2720	FIAP Aqua Active Magic 15.000	15.000 l / h	10 m	IP 55
2721	FIAP Aqua Active Magic 18.000	18.000 l / h	11 m	IP 55
2722	FIAP Aqua Active Magic 23.000	23.000 l / h	13 m	IP 55

Art. No	Leistungsaufnahme	Einlauf / Auslauf mm	Abmessungen mm	Gewicht
Art. No.	Power	Inlet / Outlet mm	Dimension mm	Weight
2718	350 W	63 / 50	565 x 150 x 280	6,9 kg
2719	450 W	63 / 50	565 x 150 x 280	7,2 kg
2720	580 W	63 / 50	565 x 150 x 280	7,3 kg
2721	650 W	63 / 50	565 x 150 x 280	7,7 Kg
2722	970 W	63 / 50	565 x 150 x 280	7,7 kg

DE

Hinweise zu dieser Gebrauchsanweisung

Vor der ersten Benutzung lesen Sieitte die Gebrauchsanweisung und machen sich mit dem Gerat vertraut. Beachten Sie unbedingt die Sicherheitshinweise fur den richtigen und sicheren Gebrauch.

Bestimmungsgemäß Verwendung

FIAP Aqua Active Magic, im weiteren Gerät genannt, ist ausschließlich zum Pumpen von normalem Teichwasser für Filter, Wasserfall und Bachlaufanlagen hergestellt worden und bei einer Wasserthermater zwischen 4^ bis +35^ und einer Betriebsspannung von 230 Volt zu verwenden.

Das Gerat ist geeignet fur den Einsatz an Schwimm- und Badeteichen unter Einhaltung der nationalen Errichtervorschriften.

Nicht bestimmungsgemäß Verwendung

Es können bei nicht bestimmungsgemäßer Verwendung und unsachgemäßer Behandlung Gefahren von diese Gerät für Personen entstehen. Bei nicht bestimmungsgemäßer Verwendung erlischt die Haftung unsererseits sowie die allgemeine Betriebserlaubnis.

CE-Herstellererklärung

Im Sinne der EG-Richtlinie EMV-Richtlinie (89/336/EWG) sowie der Niederspannungsrichtlinie (73/23/EWG) erklaren wir die Konformität. Folgende harmonisierte Normen wurden angewandt: EN 809, EN 292-T-1, EN 292-T-2, EN 60335-1, EN 60335-2, EN50081-1-2, EN50082-1-2, EN60335-2-41:1990/A1

Sicherheitshinweise

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die mögliche Gefahren nicht erkennen können oder die nicht mit dieser Gebrauchsanweisung vertraut sind,这点 Gerät nicht benutzen!

Bitte bewahren Sie diese Gebrauchsanweisung sorgfältig auf! Bei Besitzerwechsel geben Sie die Gebrauchsanweisung weiter. Alle Arbeiten mit thisem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.

Die Kombination von Wasser und Elektrizität kann bei nicht vorschrittsmäßigem Anschluss oder unsachgemäß Handhabung zu ernsthafter Gefahr für Leib und Leben führen. Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser aufhalten! Bevor Sie in das Wasser greifen, immer die Netzstecker aller im Wasser befindlichen Geräteziehen. Vergleichen Sie die elektrischen Daten der Stromversorgung mit dem Typenschild der Verpackung bzw. auf dem Gerät. Stellen Sie sicher, dass das Gerät über eine Fehlerstromschutzeinrichtung mit einem Bemessungs-Fehlerstrom von maximal 30 mA geschichert ist. Betreiben Sie das Gerät nur an einer vorschrittsmäßig installierten Steckdose. Halten Sie den Netzstecker und alle Anschlussstellen trocken! Verleg Sie die Anschlussleitung geschützt, so dass Beschädigungen ausgeschlossen sind. Verwenden Sie nur Kabel, Installationen, Adapter, Veränderungs- oder Anschlussleitungen mit Schutzkontakt, die für den AuBeneinsatz zugelassen sind. Tragen oder ziehen Sie das Gerät nicht an der Anschlussleitung! Bei defektem Kabel oder Gehäusearf das Gerät nicht betriebenen werden! FIAP Aqua Active Magic: Wenn die Netzanschlussleitung des Gerätes beschädigt wird, muss die durch den Hersteller oder seinen Kundendienst ersetzt werden, um Gefährdungen zu vermeiden. Bei Beschädigung der Leitung ist das Gerät zu entsorgen. Elektrische Installation an Gartenteichen müssen den internationalen und nationalen Errichterbestimmungen entsprechen. Öffnen Sie niemals das Gehäuse des Gerätes oder deren zugehörigen Teile, wenn nicht ausdrücklich in der Gebrauchsanweisung darauf fangengwen. Niemals technische Änderungen am Gerät vornehmen. Nur Original-Ersatzteile und -Zubehör verwenden. Reparaturen nur von autorisierten Kundendienststellen durchführen lessen. Betreiben Sie das Gerät niemals ohne Wasser Durchfluss! Fördern Sie niemals andere Flüssigkeiten als Wasser!

Bei Fragen und Problemen wenden Sie sich zu ihrer eigenen Sicherheit an einen Elektrofachmann!

Elektrischer Anschluss

Der elektrische Anschlussarf gemäß der EVU und VDE nur durch einen autorisierten Fachmann durchgeführ werden. Für alle Installationen der Pumpe gilt die VDE 0100 Teil 702. Alle Leistungsdaten sind dem Typenschi entnahmen. Alle Arbeiten am Gerät nur im stromlosen Zustand ausführren!

Inbetriebnahme

Achtung! Das Gerät niemals ohne Filterkorb bzw. Filtersieb und ohne Wasserdurchfluss betreiben!

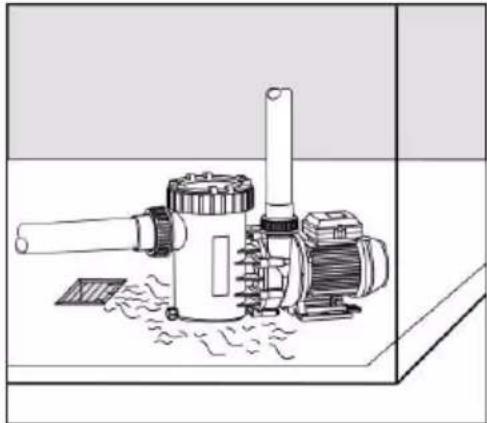

Das Gerät ist mit einem Motor der Schutzart IP X4 ausgestattet. Der Aufstellungsord der Pumpe muss trocken gut belüftet sein. Solle die Pumpe in einem geschlossenen Raum aufgestellt werden, muss ein Wasserablauf vorhanden sein. Die Grübe des Bodenablaufs richtet sich vor allem nach der Grübe des Schwimmbeckens, de Umwälzvolumenstrom aber auch nach der Möglichkeit möglicher Leckagen im Badewasserumwälzsystem. Die Umgebungstemperaturarf 40 °C nicht überschreiben.

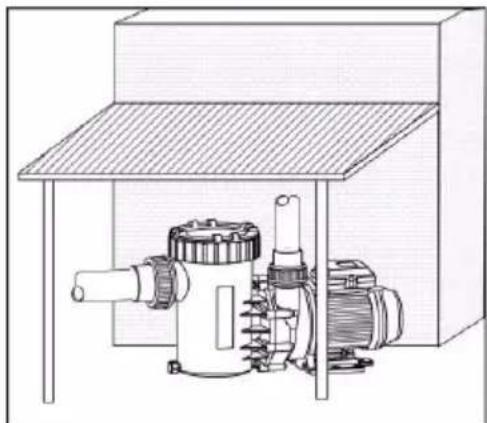

Bei einer Installation im freien immer einen einfachen Regenschutz vorsehen.

Dies erhöht die Lebensdauer Ihres Gerätes. In einem geschlossen Raum z.B. Keller, muss unbedingt ein Wasserablauf vorhanden sein. Wird das Gerät in einem feuchten Raum aufgestellt, muss für eine wirksame Be und Entlüfung gesorgt werden, damit sich kein Kondenswasser bilden kann. Inkleineren Installationsräumen k die natürliche Luftkühlung so gering sein, dass auch hier eine Be- und Entlüfung erforderlich ist, damit die Umgebungstemperatur von +40^ nicht übersritten wird. Durch geeignete Maßnahmen ist Sicherzustellen, d Körper- oder Luftschall des Gerätes nicht in unzulässige Weise die Umgebung beeinträchtigt.

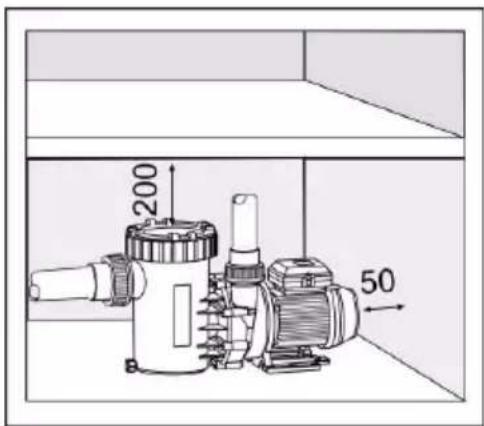

Es ist bei der Installation darauf auf zu achtenden, dass genugend Platzreserve vorhanden ist, damit die Motoreinheit in Richtung Motorlüfter mindestens 50 mm und das Saugsieb nach oben mindestens 200 mm ausgebaut werden können.

Zur Befestigung des Gerätes sind ausschließlich Schrauben, Gewinde oder Dübel im Fundament zu verwende um einen Ausbau der Motoreinheit nicht zu blockieren. Saug- und Druckleitung sind spannungsfrei am Pumpengehäuse anzubringen.

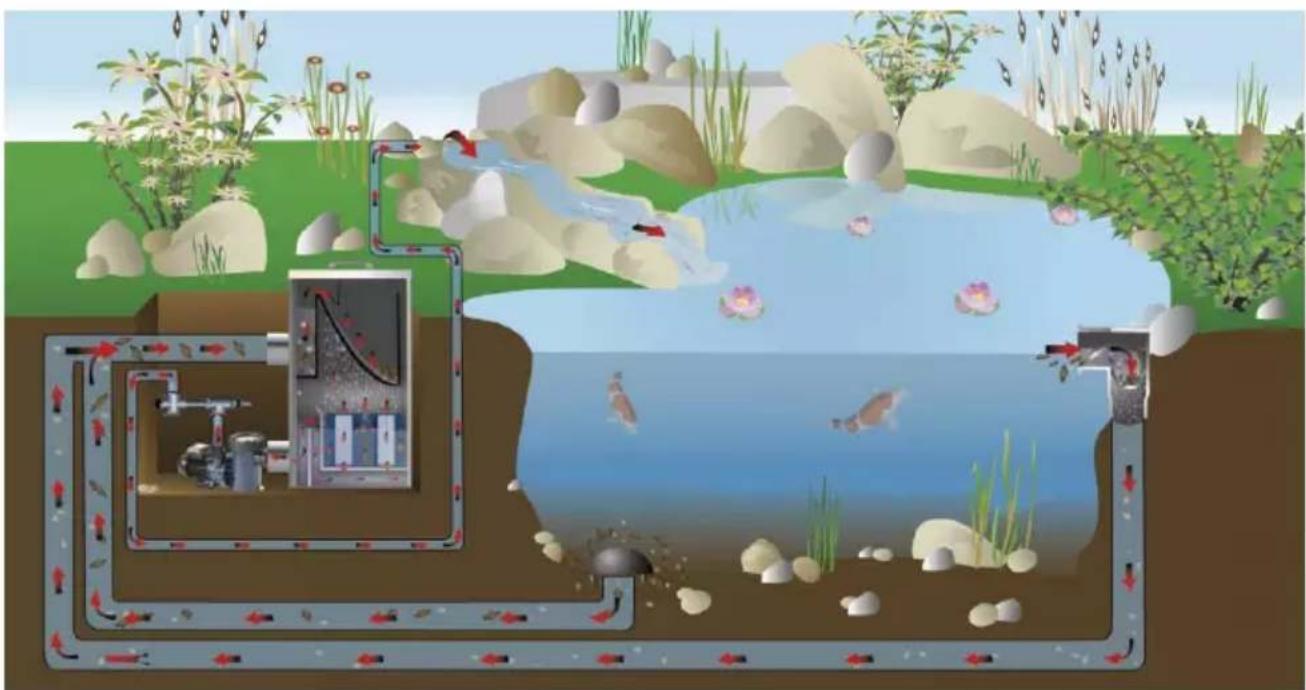

Mechanische und hydraulische Funktion:

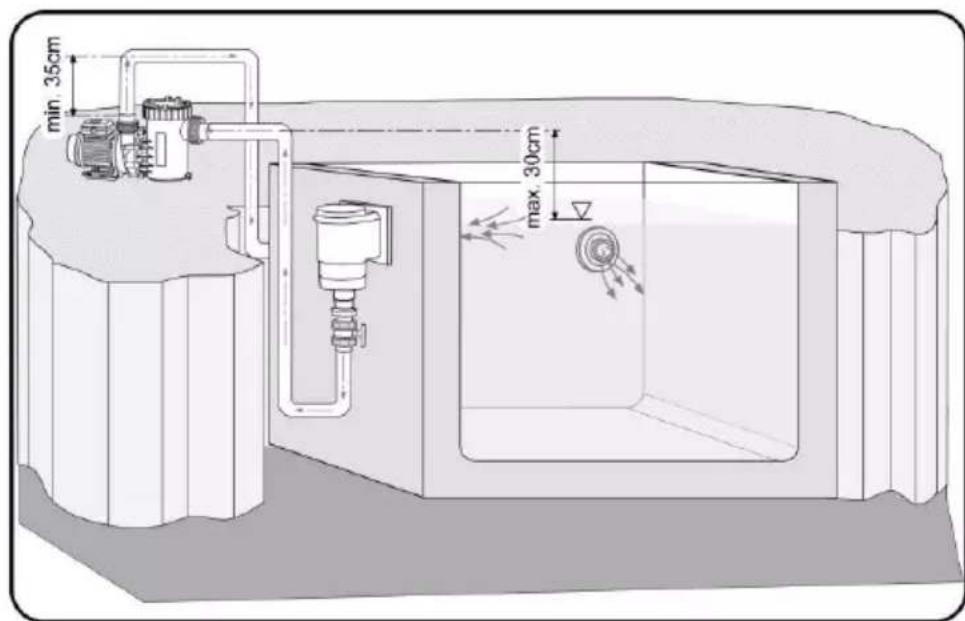

Das Gerät muss horizontal und trocken aufgestellt werden. Sie kann sowohl unterhalb (Zulaufbetrieb max. 3m) als auch oberhalb (max. 2m)

Des Wasserniveaus (Saugbetrieb) montiert werden. Hierbeiarf die Saughohe zwischen Wasserspiegel und Pumpe (geodatische Hohe)

2m nicht überschreiben. Die Saughöhe wird durch Strömungswiderstände in der Saugleitung bei längeren und/zu Klein bemessenen Rohrleitungen erheblich herabgesetzt.

Es ist auf Dichtigkeit der Saugleitung zu achten, bei undichter Saugleitung saugt die Pumpe schlecht c. gar nicht.

Der Klarsichtdeckel muss ebenfalls dicht aufgeschraubt sein. Die Saugleitung des Gerätes soll so kurz als möglich sein. Dadurch verringert sich die Ansaugzeit, die vom Luftvolumen in der Saugleitung abhängig ist. Die Saugle solte möglichst unter dem Wasserniveau verlegt werden.

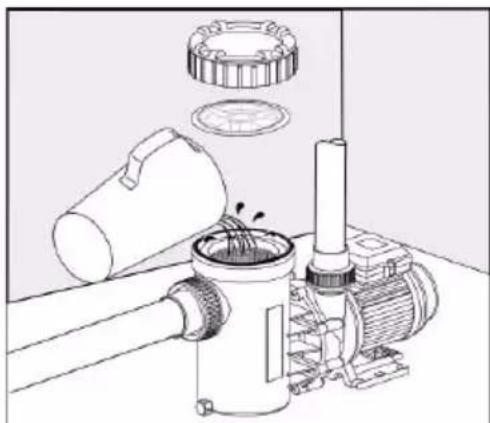

Den Gewinding über dem Saagsieb durch Drehen losen und den Klarsichtdeckel abheben. Die Pumpe langs mit sauberem Wasser bis zum Sauganschluss fullen.

Den Klarsichtdeckel aufsetzen und darauf aufchten, dass sich der Runddichtring am Klarsichtdeckel befindet. Die Klarsichtdeckel danach mit den Gegenschrauben befestigen. Anderenfalls kann das Gerät nicht oder nicht mit voller Kraft ansaugen.

Das Gerät vor Inbetriebnahme nach längerer Stillstands- bzw. Lagerzeit, auf Leichtigigkeit des Laufrades prufen. Nach Inbetriebnahme auf Dichtigkeit der Gleitringdichtung achten.

Reinigung und Wartung

Achtung! Vor Reinigungs- und Wartungsarbeiten immer den Netzsteckerziehen! Wichtig! FIAP Aqua Active Magic: Öffnen Sie die Pumpe keinesfalls selbst! Falls der Rotor durch Verschmutzung blockiert ist, wenden Sie sich an einen Elektrofachmann!

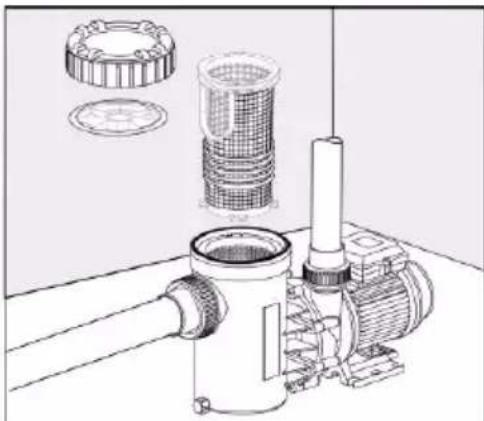

Das Saugsieb muss regelmäßig gereinigt werden, Denn bei verschmutztem oder vollem Saugsieb Goes der Forderstrom des Gerätes zurück und es findet keine ausreichende Filtration statt. Dadurch entsteht ein mehrmaliges Ein- und Ausschalten der blockierten Pumpe und kann einen Motorschaden zur Folge haben. In dieser Fall erlischt der Garantieanspruch.

Verschleibteile

Die Laufeinheit, Lager, Gleitringdichtungen sind Verschleibeite und unterliegen nicht der Gewährleistung.

Lagern/Überwintern

Bei Frost muss das Gerät deinstalliert werden. Führn Sie eine gründliche Reinigung durch, prufen Sie das Ge auf Beschädigung und bewahren es komplett entleert und frostfrei auf.itte entleeren Sie auch frostgefahrdete Schlauchleitungen.

Der Steckerarf nicht überflutet werden!

Entsorgung

Das Gerät ist gemäß den nationalen gesetzlichen Bestimmungen zu entsorgen. Fragen Sie ihren Fachhändler.
